Type de produit	Hotte aspirante encastrable
Marque	Neff
Modèle	D2654X1GB
Mode de fonctionnement	Évacuation extérieure ou recyclage avec filtre à charbon actif
Dimensions (L x P x H)	Environ 600 x 500 x 150 mm
Poids (évacuation)	6,5 kg
Poids (recyclage)	7,8 kg
Puissances d'aspiration	3 vitesses + intensif
Éclairage	Ampoule bougie 40 W, douille E14
Filtre à graisse	Feutre ou métal selon version
Filtre à charbon actif	Optionnel, changement environ 1 fois par an
Entretien filtre à graisse métal	Nettoyage au lave-vaisselle toutes les 8 à 10 semaines
Entretien filtre à graisse feutre	Remplacement toutes les 8 à 10 semaines
Distance minimale au-dessus des feux	650 mm
Branchement électrique	220-240 V, prise de terre
Longueur du cordon d'alimentation	1,30 m

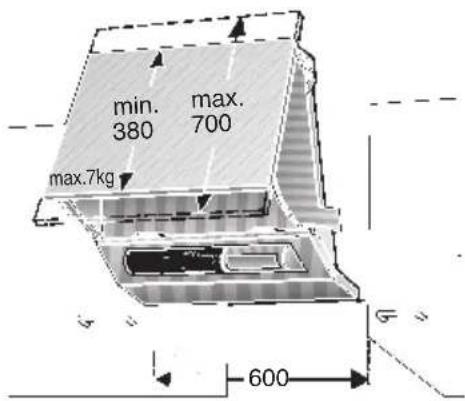

Poids maxi de la porte personnalisée	7 kg
Accessoires fournis	Rail de recouvrement, gabarit de montage
Réparabilité	Pièces d'origine, service après-vente Neff

FOIRE AUX QUESTIONS - D2654X1GB NEFF

Quelle est la distance minimale entre la hotte et les feux de cuisson ?

La distance minimale est de 650 mm au-dessus des foyers électriques ou à gaz.

Comment nettoyer le filtre à graisse en métal ?

Les filtres métalliques sont lavables au lave-vaisselle. En service normal, nettoyez-les toutes les 8 à 10 semaines. Pour un nettoyage manuel, faites-les tremper dans de l'eau chaude savonneuse, brossez, rincez et laissez égoutter.

Quand faut-il changer le filtre à graisse en feutre ?

Changez le filtre en feutre toutes les 8 à 10 semaines d'utilisation normale (1 à 2 heures par jour). Sur les nattes imprimées, remplacez-le dès que l'impression couleur disparaît.

Comment remplacer l'ampoule de la hotte ?

Mettez la hotte hors tension. Appuyez sur la coiffe de l'ampoule, retirez-la par l'avant. Remplacez par une ampoule bougie 40 W, douille E14. Remontez la coiffe et rebranchez.

Puis-je utiliser la hotte en mode recyclage sans filtre à charbon actif ?

Non, en mode recyclage, le filtre à charbon actif est indispensable pour retenir les odeurs. Sans lui, les odeurs ne seront pas éliminées.

À quelle fréquence changer le filtre à charbon actif ?

En usage normal (1 à 2 h/jour), changez-le environ une fois par an. Utilisez exclusivement des filtres d'origine Neff.

Comment installer la hotte entre deux placards ?

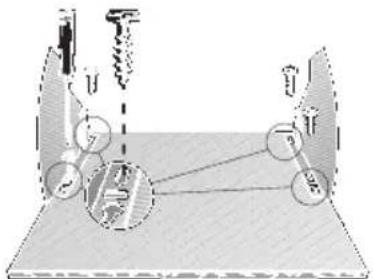

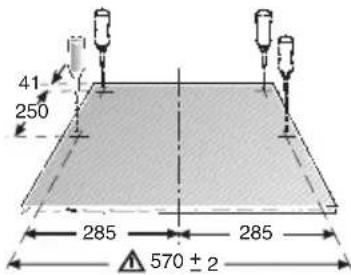

Utilisez le gabarit de montage fourni pour marquer l'emplacement des vis sur les parois latérales des placards. Percez des avant-trous, vissez les vis à 5 mm, accrochez la hotte, puis ajustez et fixez définitivement.

Que faire si l'air évacué à l'extérieur ne circule pas correctement ?

Vérifiez que le volet anti-refoulement est correctement monté et qu'il s'ouvre librement. Assurez-vous que le conduit d'évacuation n'est pas obstrué et que le diamètre est adapté (100, 120 ou 150 mm).

La hotte est-elle bruyante ?

Le niveau sonore dépend de la vitesse d'aspiration. Les vitesses inférieures sont plus silencieuses. Pour réduire le bruit, veillez à ce que les filtres soient propres et que l'installation soit stable.

Puis commander des pièces de rechange auprès de Neff ?

Oui, contactez le service après-vente Neff ou un revendeur agréé. Utilisez les numéros E et FD indiqués sur la plaque signalétique à l'intérieur de la hotte pour identifier votre modèle.

MODE D'EMPLOI D2654X1GB NEFF

Notice de montage et d'utilisation

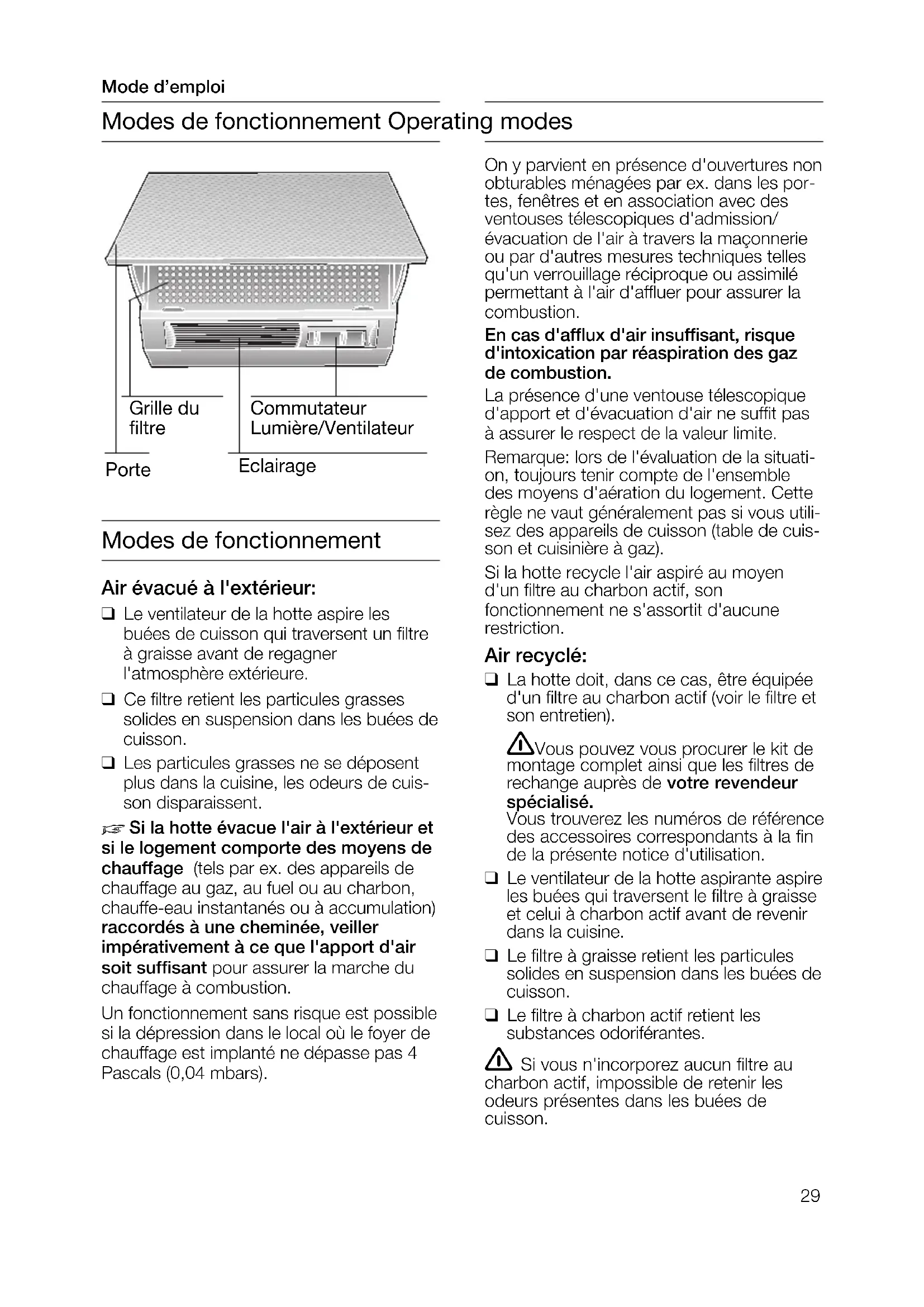

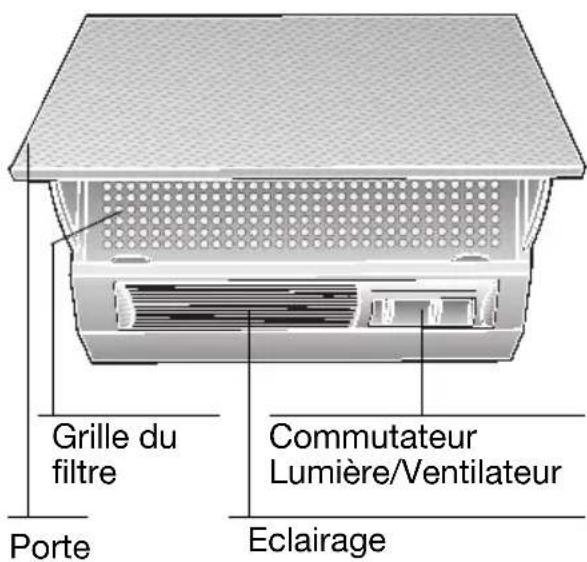

Modes de fonctionnement

Modes de fonctionnement

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson. Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé :

La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

☐ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. □ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. □ Le filtre à charbon actif retient les substances odoriférantes.

⚠ Si vous n'incorporez aucun filtre à charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Avant la première utilisation

Remarques importantes :

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. □ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

⚠️ Si l'appareil est endommagé, sa mise en service est proscrite. ⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste. ⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. ⚠️ Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage). ⚠️ Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage. ⚠️ Ne faites marcher la hotte aspirante qu'avec des ampoules montées sur leur douille. ⚠ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. ⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse. ⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles. ⚠️ Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

☐ Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. ☐ Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

⚠ Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus. ⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

⚠️ Ne faites jamais fonctionner tous les foyers au gaz en même temps et à pleine puissance pendant une durée prolongée (15 minutes maximum), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager sérieusement cette dernière. Si la hotte doit fonctionner au-dessus d'une table de cuisson au gaz, faites fonctionner simultanément la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, veuillez appeler le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants :

N° E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Utilisation de la hotte aspirante Filtre et entretien

⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à :

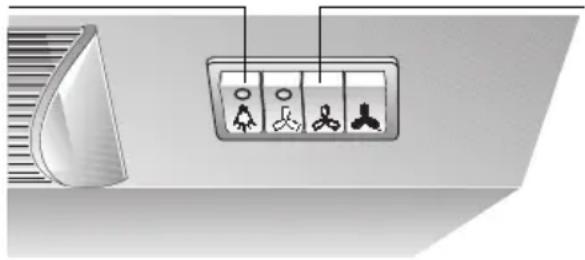

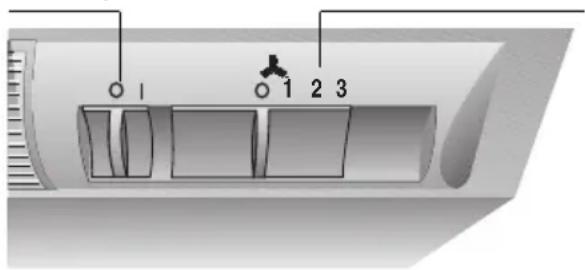

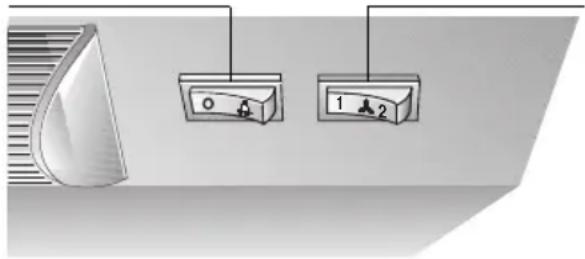

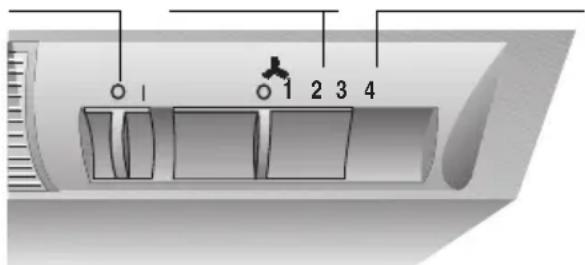

Éléments de commande des différents modèles

Éclairage Puissances d'aspiration

Éclairage Puissances d'aspiration

Éclairage Puissances d'aspiration

Éclairage Puissances d'aspiration Aspiration intensive

Remarque : vous pouvez utiliser l'éclairage à tout moment, même volet d'évacuation de la vapeur rentré.

□ Enclencher la hotte aspirante en début de cuisson. ☐ Éteindre la hotte aspirante quelques minutes seulement après la fin de la cuisson.

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Filtre à graisse en feutre

Cette natte filtrante est constituée d'un matériau difficilement inflammable.

Attention :

Plus elle se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez le risque d'inflammation en changeant à temps la natte filtrante. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Remplacement du filtre à graisse en feutre :

En service normal (1 à 2 heures par jour), changez la natte filtrante au bout de 8 à 10 semaines d'utilisation. Sur les nattes filtrantes imprimées : au plus tard lorsque l'impression couleur disparaît.

N'utilisez que des filtres d'origine. Vous respecterez ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

Mise au rebut du filtre à graisse usagé en intissé :

⚠ Les filtres à graisse en intissé ne contiennent aucune substance nocive. Ils sont compostables et peuvent partir aux déchets organiques.

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Filtre à graisse en feutre :

Cette natte filtrante est constituée d'un matériau difficilement inflammable.

Attention :

Plus elle se sature en particules grasses et plus elle risque de s'enflammer. D'autre part, sa saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez le risque d'inflammation en changeant à temps la natte filtrante. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Remplacement du filtre à graisse en feutre :

En service normal (1 à 2 heures par jour), changez la natte filtrante au bout de 8 à 10 semaines d'utilisation.

□ Sur les nattes filtrantes imprimées : au plus tard lorsque l'impression couleur disparaît.

N'utilisez que des filtres d'origine. Vous respecterez ainsi les prescriptions de sécurité et assurerez un fonctionnement optimal à la hotte.

Filtre à graisse en métal :

Ces nattes filtrantes sont en métal incombustible.

Attention :

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez le risque d'inflammation en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

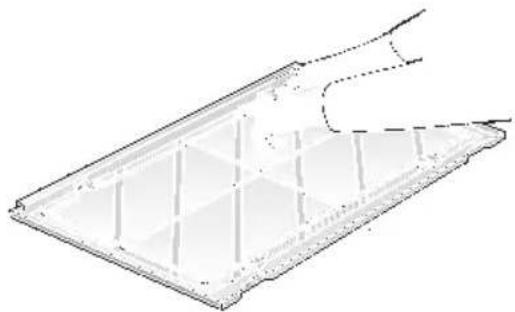

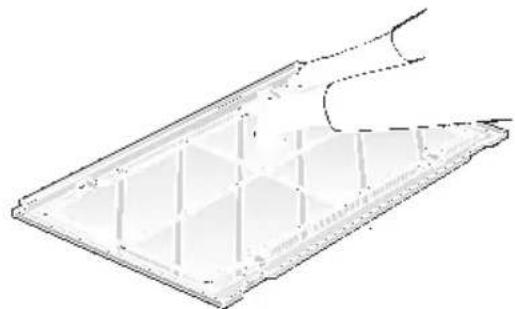

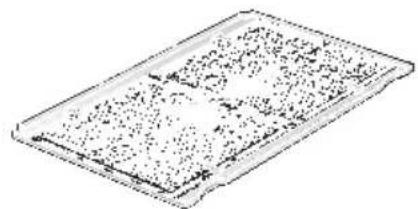

Nettoyage des filtres à graisse en métal :

En service normal (1 à 2 heures par jour), nettoyez les filtres à graisse en métal au bout de 8 à 10 semaines.

□ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage. Important : Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau chaude additionnée de produit à vaisselle. Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

N'utilisez que des filtres d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

⚠️ Veillez à ce que la grille du filtre passe bien des deux côtés derrière les fixations.

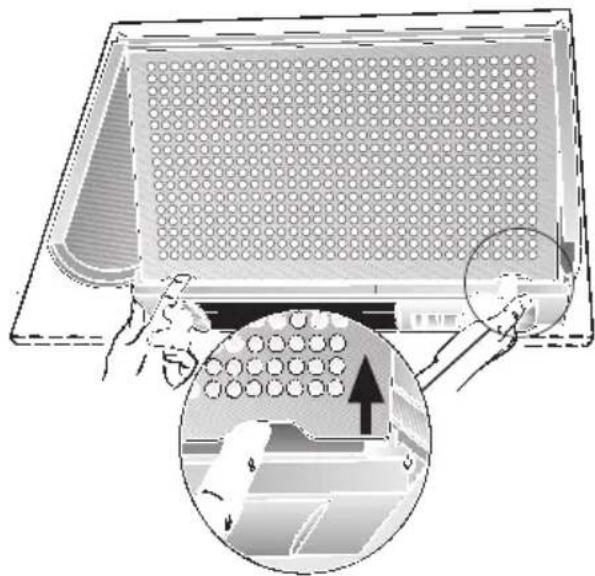

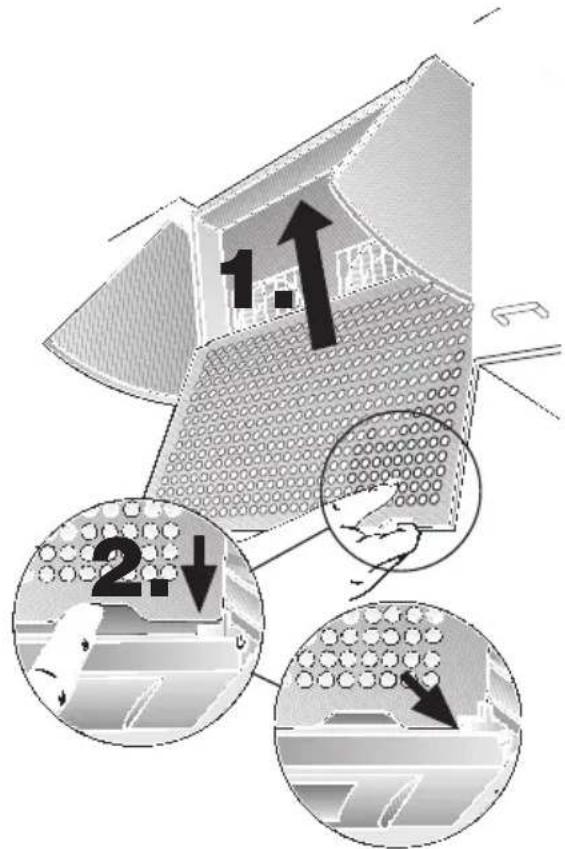

Retrait et mise en place des filtres à graisse en métal :

1. Ouvrez la porte jusqu'à la butée.
2. Soulevez la grille du filtre, faites-la avancer au-dessus des fixations puis retirez-la par le bas.

1. Retirez la grille en fil métallique.

1. Retirez les nattes filtrantes saturées. Nettoyez les nattes et la grille. Une fois les nattes nettoyées, remettez-les en place. Veillez à ce qu'il n'y ait pas de vide entre elles au milieu.

1. Bridez les nattes au moyen de la grille.

1. Posez la grille sur le corps de la hotte puis poussez-la vers le haut. Poussez les bordures inférieures de la grille au-delà des fixations puis abaissez-la.

⚠️ Veillez à ce que la grille du filtre passe bien des deux côtés derrière les fixations.

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Mise en place et retrait du filtre :

1. Ouvrez la porte jusqu'à la butée.
2. Soulevez la grille du filtre, faites-la avancer au-dessus des fixations puis retirez-la par le bas.

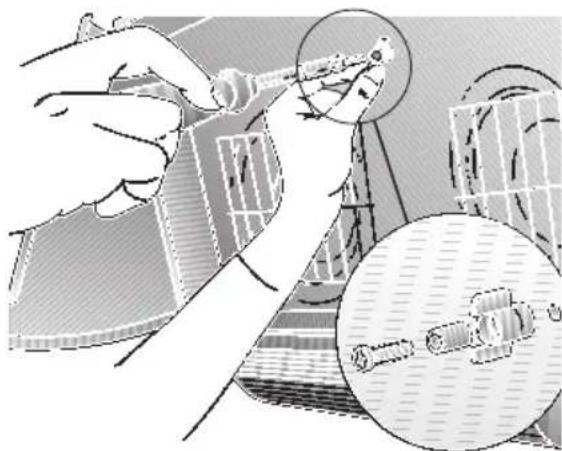

1. Introduire la vis dans l'écrou à ailette et la douille puis la visser dans le corps de hotte (opération nécessaire seulement lors de la première mise en place).

- La vis et l'écrou à ailettes sont fournis d'origine avec le filtre à charbon actif -.

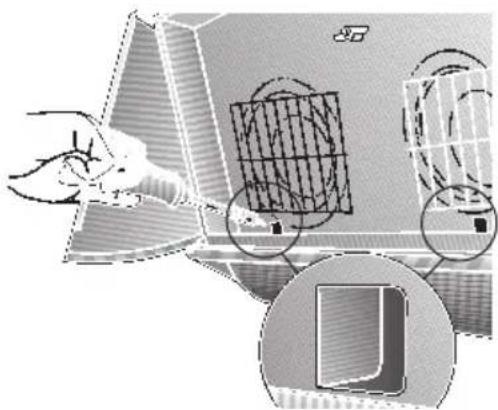

1. À l'aide d'un tournevis ou assimilé, repoussez les deux pattes vers l'arrière dans le corps de la hotte (opération nécessaire seulement lors de la première mise en place).

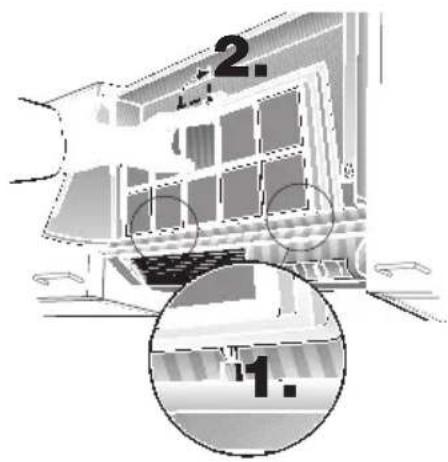

1. Introduisez le filtre à charbon actif dans le coin inférieur gauche du corps de hotte. Déplacez-le ensuite jusqu'à ce que les deux crochets plongent dans les orifices puis bloquez le haut du filtre à l'aide de l'écrou à ailettes.

1. Posez la grille sur le corps de la hotte puis poussez-la vers le haut. Pousser les bordures inférieures de la grille au-delà des fixations puis abaissez-la.

⚠️ Veillez à ce que la grille du filtre passe bien des deux côtés derrière les fixations.

Le démontage a lieu dans l'ordre chronologique inverse.

Remarque :

Avant d'enclencher la hotte pour la première fois après avoir changé le filtre à charbon actif, placez un chiffon humide sur l'orifice de soufflage en haut de l'appareil pour capter la poussière du charbon neuf.

Changement du filtre à charbon actif : En service normal (1 à 2 heures par jour), il faut le changer environ 1 fois par an. Vous pouvez vous procurer ce filtre auprès de votre revendeur spécialisé (voir la liste des accessoires spéciaux).

N'utilisez que des filtres d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du changement du filtre à graisse (voir la section intitulée "Filtre et entretien"), nettoyez la graisse qui s'est déposée dans les parties accessibles du corps de hotte. Vous prévenez ainsi tout risque d'inflammation et garantissez ainsi un fonctionnement optimal de la hotte. Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle. En présence d'un encrassement intense (plus ancien), utilisez du liquide à laver les fenêtres.

Surfaces peintes, pièces en plastique :

N'utilisez pas de produits récurants ni d'éponges à dos abrasif. Appliquez de l'eau additionnée de produit à vaisselle ou un produit lave-vitre non corrosif sur un chiffon doux et humide. Remarque : ne nettoyez pas les pièces en plastique avec de l'alcool car des taches mates pourraient se former. Prudence ! Ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

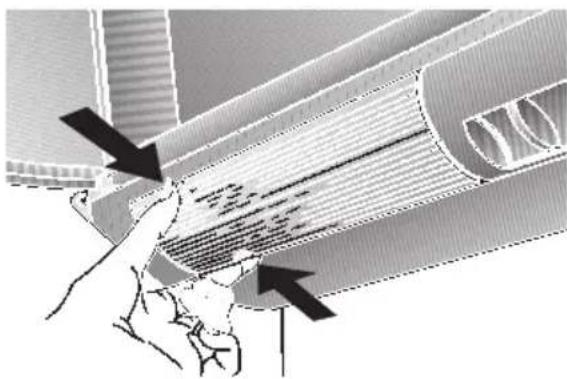

Changement des ampoules

1. Éteignez la hotte puis mettez-la complètement hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Appuyez sur la coiffe d'ampoule sur les surfaces marquées à cet effet, puis retirez-la par l'avant.

1. Remplacez l'ampoule (ampoule-bougie en vente habituelle dans le commerce, puissance 40 watts, douille E 14).
2. Remontez la coiffe de la lampe.
3. Rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarques importantes

⚠ Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

⚠ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler.

⚠️ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson.

⚠️ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 650 mm.

Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz.

⚠ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz :

⚠ Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (en Allemagne par ex. : les Règles techniques TRGI régissant l'installation du gaz).

⚠️ Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz.

⚠️ La hotte aspirante ne pourra côtoyer que sur un seul côté un meuble haut ou une paroi haute. Écart minimum : 50 mm.

⚠️ Écart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte : 650 mm.

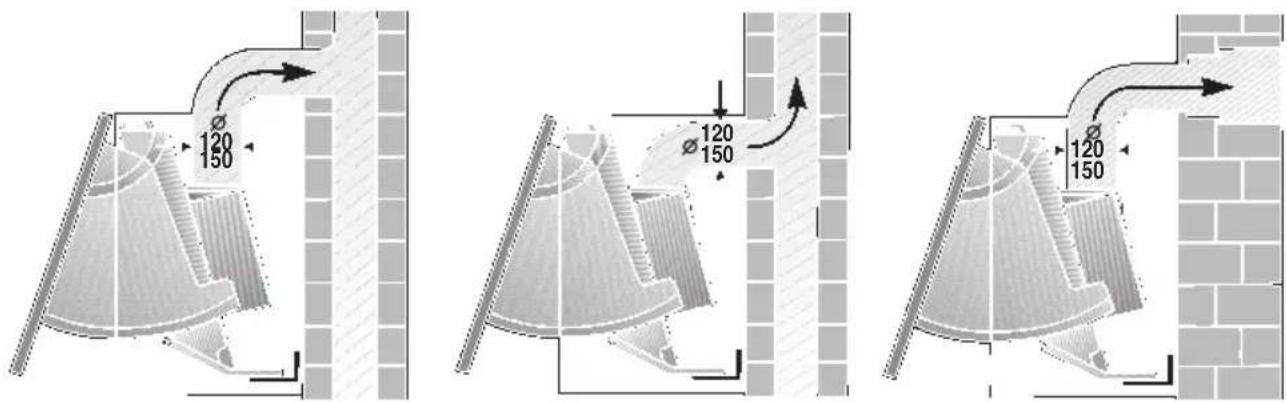

Évacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé (voir la section sur les accessoires dans la notice d'emploi).

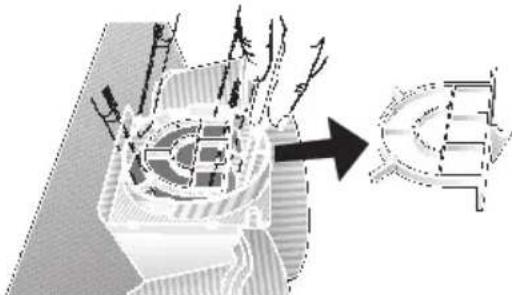

Montage du volet anti-refoulement :

1. Découpez la grille protégeant l'entrée de l'orifice.
2. Montez le volet anti-refoulement dans les paliers de l'orifice.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

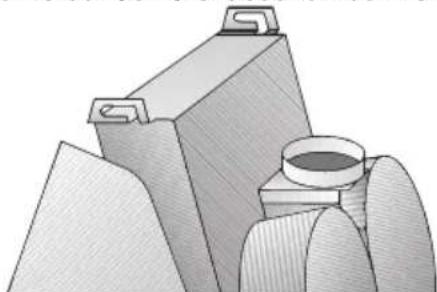

Branchement du conduit d'évacuation ∅ 100 mm :

☐ Fixez le manchon réducteur (compris dans les fournitures ou vendu dans le commerce spécialisé) contre l'orifice de sortie d'air. Fixez le conduit d'évacuation contre.

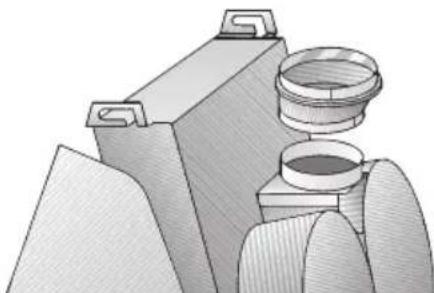

Branchement du conduit d'évacuation ∅ 120 mm :

☐ Fixez le conduit d'évacuation directement contre l'orifice de sortie d'air.

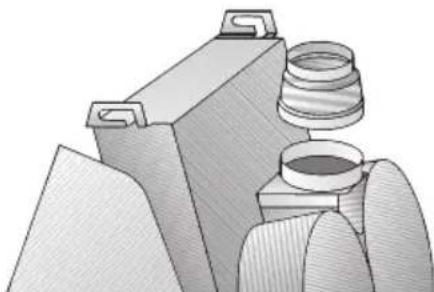

Branchement du conduit d'évacuation ∅ 150 mm :

☐ Fixez le manchon-entonnoir (compris dans les fournitures ou vendu dans le commerce spécialisé) contre l'orifice de sortie d'air. Fixez le conduit d'évacuation contre.

⚠ Si un volet anti-refoulement a été monté, vérifiez son bon fonctionnement.

Hotte recyclant l'air

(S'il n'est pas possible de lui faire évacuer l'air à l'extérieur).

L'air épuré par un filtre supplémentaire au charbon actif est renvoyé dans la pièce.

☐ Soulevez la grille du filtre, faites-la avancer au-dessus des fixations puis retirez-la par le bas. Introduire la vis dans l'écrou à ailette et la douille puis la visser dans le corps de hotte (opération nécessaire seulement lors de la première mise en place). Voir fig. 19. - La vis et l'écrou à ailettes sont fournis d'origine avec le filtre à charbon actif -. A l'aide d'un tournevis ou assimilé, repoussez les deux pattes vers l'arrière dans le corps de la hotte (opération nécessaire seulement lors de la première mise en place). Voir fig. 20.

Une fois la hotte aspirante montée, mettez le filtre à charbon actif en place.

Son numéro de référence et sa description figurent dans la notice d'utilisation.

Si la hotte aspirante est montée sous un placard seulement en appui mural, veiller à ce que l'orifice de sortie d'air soit suffisamment dimensionné (177 cm² minimum).

⚠️ La hotte aspirante est équipée en série d'un orifice à air protégé par une grille. Si cette grille a été enlevée pour permettre l'évacuation de l'air à

l'extérieur, monter sur l'orifice un réducteur équipé d'une grille (voir les accessoires spéciaux dans la notice d'emploi).

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise à contacts de terre réglementairement posée. Installer cette prise à proximité de la hotte, à un endroit le mieux accessible possible.

⚠ Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement: 1,30 m.

Si le cordon doit être raccordé définitivement au secteur:

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la

Branchement électrique

compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Encastrement

Remarque : pour fixer la hotte au bout d'une rangée de placards en appui mural, vous pouvez vous procurer un kit d'accrochage mural auprès de votre revendeur spécialisé (voir les accessoires spéciaux dans la notice d'emploi).

Cette hotte aspirante est prévue pour l'encastrement entre deux placards en appui mural.

1. Retirez le filtre à graisse (voir la notice d'emploi).
2. À l'aide du gabarit livré ci-joint, marquez l'emplacement des vis sur les parois latérales des placards voisins.

Encastrement

Suivant la hauteur des placards en appui mural, vous pouvez aussi installer la hotte aspirante un peu plus bas. Dans ce but, abaissez le gabarit en conséquence.

⚠ Rappelez-vous que la hotte doit être distante de 650 mm minimum des foyers (vous devrez monter les vis de fixation au minimum 1040 mm au-dessus des foyers).

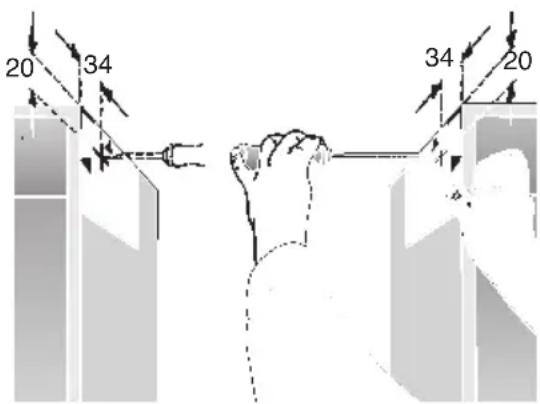

1. Percez les avant-trous (avec un burin à pointe ou avec une mèche) puis vissez les vis jusqu'à 5 mm.

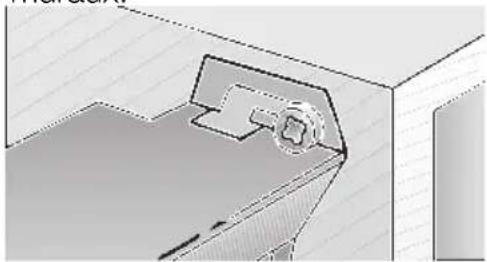

1. Une fois les vis posées, accrochez la hotte dessus entre les placards muraux.

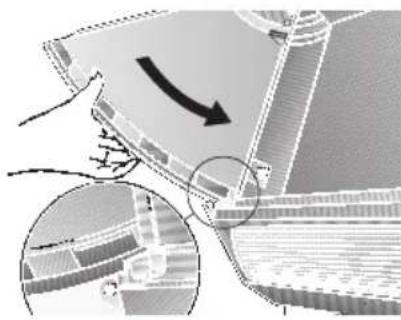

1. Dans l'appareil, introduisez jusqu'à la butée les deux pièces latérales du volet à buées.

1. Réglez la hotte aspirante pour qu'elle arrive à ras de l'arête avant des placards voisins.

Attention : si la porte du meuble est légèrement distante du corps du meuble (du fait, par exemple, de butées en caoutchouc), avancez la hotte de cette épaisseur supplémentaire.

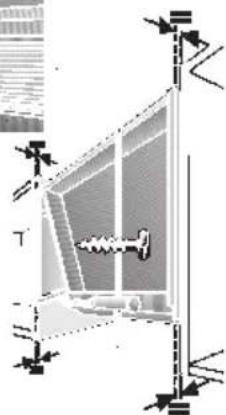

⚠ Marquez la position des vis de fixation inférieures, percez des avant-trous puis vissez les vis. Ensuite, serrez les 4 vis de fixation à fond.

1. Brancher le conduit.
2. Effectuer le branchement électrique.

Montage de la porte

Épaisseur de la porte : 16 mm minimum - Hauteur de la porte : entre 380 et 700 mm - Poids de la porte : 7 kg maxi

La porte peut dépasser en haut et en bas pour que la hotte affleure optiquement avec les placards voisins.

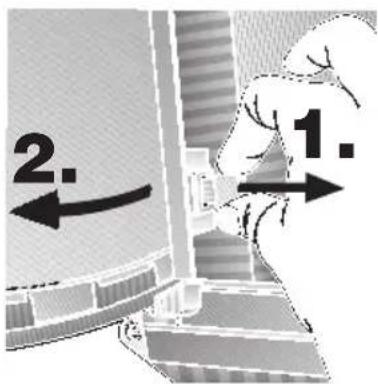

1. Retirer les deux pièces latérales (droite et gauche). Pour ce faire, tirer chaque patte en plastique rouge vers l'intérieur du corps de hotte puis extraire chaque pièce latérale vers l'avant.

Encastrement

1. Sur la porte, marquer l'emplacement des points de fixation en ce qui concerne les cotes des trous oblongs verticaux.

⚠ Si le bord supérieur de la porte du meuble n'affleure pas avec le bord supérieur du meuble, modifier les dimensions en conséquence. Si le sommet de la hotte doit se trouver en-dessous du sommet des placards voisins, haussez en conséquence l'emplacement des points de fixation de la porte.

Mais vous pouvez aussi marquer les emplacements des vis directement sur la porte. Dans ce cas, laissez les pièces latérales dans l'appareil. Appliquez la porte, ajustez sa position puis marquez les emplacements au dos.

⚠️ Respecter exactement la dimension spécifiée : 570 ± 2 mm.

1. Fixez les pièces latérales contre la porte. Veillez à ne pas inverser les côtés.

1. Introduisez la porte complète dans la hotte aspirante. Voir fig. 11.

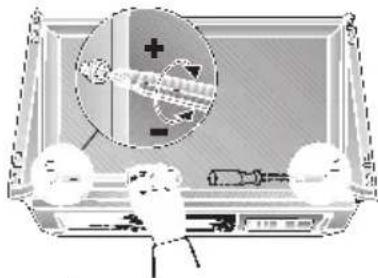

⚠ Au moment d'ouvrir la hotte, vérifiez si la porte bute bien des deux côtés, c'est-à-dire si elle est bien verrouillée. ⚠ Les pattes en plastique rouges ne sont déverrouillables que lorsque la porte n'a pas basculé jusqu'à la butée. 5. Suivant le poids de la porte, vous pouvez régler sa dureté d'ouverture/fermeture en jouant sur les deux vis situées à droite et à

gauche du boîtier.

☐ Rotation à droite = La porte se déplace moins facilement.

Montage du rail de recouvrement :

Pour occulter l'espace vide entre le mur et la hotte, vous pouvez utiliser le rail de recouvrement compris dans les fournitures.

À l'aide des deux vis à tôle, fixez le rail contre la face inférieure de la hotte.

Remontez le filtre à graisse (voir la notice d'emploi).

S'il faut démonter la porte :

Dans le corps de la hotte, tirez les pattes en plastique rouges vers l'intérieur. Ce geste déverrouille la porte qui se laisse ensuite enlever par l'avant.

Poids en kg

Version	Air évacué	Air recyclé
A 1 moteur	6,5 7,8
A 2 moteurs	8,0 9,3
