Typ av fläkt	Dekorativ fläkt
Mått (B x D x H)	60 cm x 50 cm x 70 cm
Uppsugningskapacitet	600 m8/h
Effektnivåer	3 nivåer + intensivt läge
Filtrering	Kol- och tvättbara metallfilter
Belysning	Integrerade LED-lampor
Kontroll	Touchkontrollpanel
Ljudnivå	Max 65 dB
Installation	Väggmontering
Energiförbrukning	Energiklass B
Underhåll	Filter ska rengöras var tredje månad
Säkerhet	Överbelastningsskydd
Garanti	2 år

Vanliga frågor - D2654X1GB NEFF

Hur rengör jag fettfiltret på NEFF D2654X1GB-fläkten?

För att rengöra fettfiltret, ta bort det genom att dra det nedåt. Tvätta det för hand med varmt tvålvatten eller placera det i diskmaskinen. Se till att skölja det ordentligt och låt det torka innan du sätter tillbaka det.

Varff6r startar inte min NEFF D2654X1GB-fläkt?

Kontrollera att fläkten är korrekt ansluten och att strömförsf6rjningen fungerar. Kontrollera också att säkringen inte har gått. Om problemet kvarste5r, kontakta kundtjänst.

Vilken typ av lampa ska jag använda till NEFF D2654X1GB-fläkten?

NEFF D2654X1GB-fläkten använder LED-lampor av typen E14. Se till att respektera den maximala effekten som anges i bruksanvisningen.

Le5ter NEFF D2654X1GB-fläkten mycket?

En viss ljudnivå e4r normal under fle4ktens drift. Om den ger ifre5n sig konstiga eller f6verdrivna ljud, kontrollera om filtret e4r igensatt eller om delar sitter löst.

Hur byter jag min NEFF D2654X1GB-fle4kt fre5n recirkulations- till utsugningsle4ge?

Ff6lj instruktionerna i bruksanvisningen ff6r att installera ett passande ventilationskit. Detta kan innebe4ra att du le4gger till en utsugningskanal och tar bort kolfiltret.

Hur justerar jag hastigheten pe5 min NEFF D2654X1GB-fle4kt?

Anve4nd kontrollpanelen pe5 framsidan av fle4kten ff6r att ve4lja f6nskad fle4kthastighet. Det finns vanligtvis flera effektnive5er att ve4lja mellan.

Det luktar fortfarande trots att min NEFF D2654X1GB-fle4kt e4r pe5, vad ska jag gf6ra?

Se till att kolfiltret e4r i gott skick och att det har bytts enligt tillverkarens rekommendationer. Filtren bf6r bytas var 6:e me5nad till ett e5r, beroende pe5 anve4ndning.

Vad e4r den maximala storleken pe5 kanaler som e4r kompatibla med NEFF D2654X1GB-fle4kten?

NEFF D2654X1GB-fle4kten e4r kompatibel med kanaler med en diameter pe5 150 mm. Se till att den anve4nda kanalen uppfyller denna storlek ff6r optimal funktion.

BRUKSANVISNING D2654X1GB NEFF

sv Bruks- och monteringsanvisning

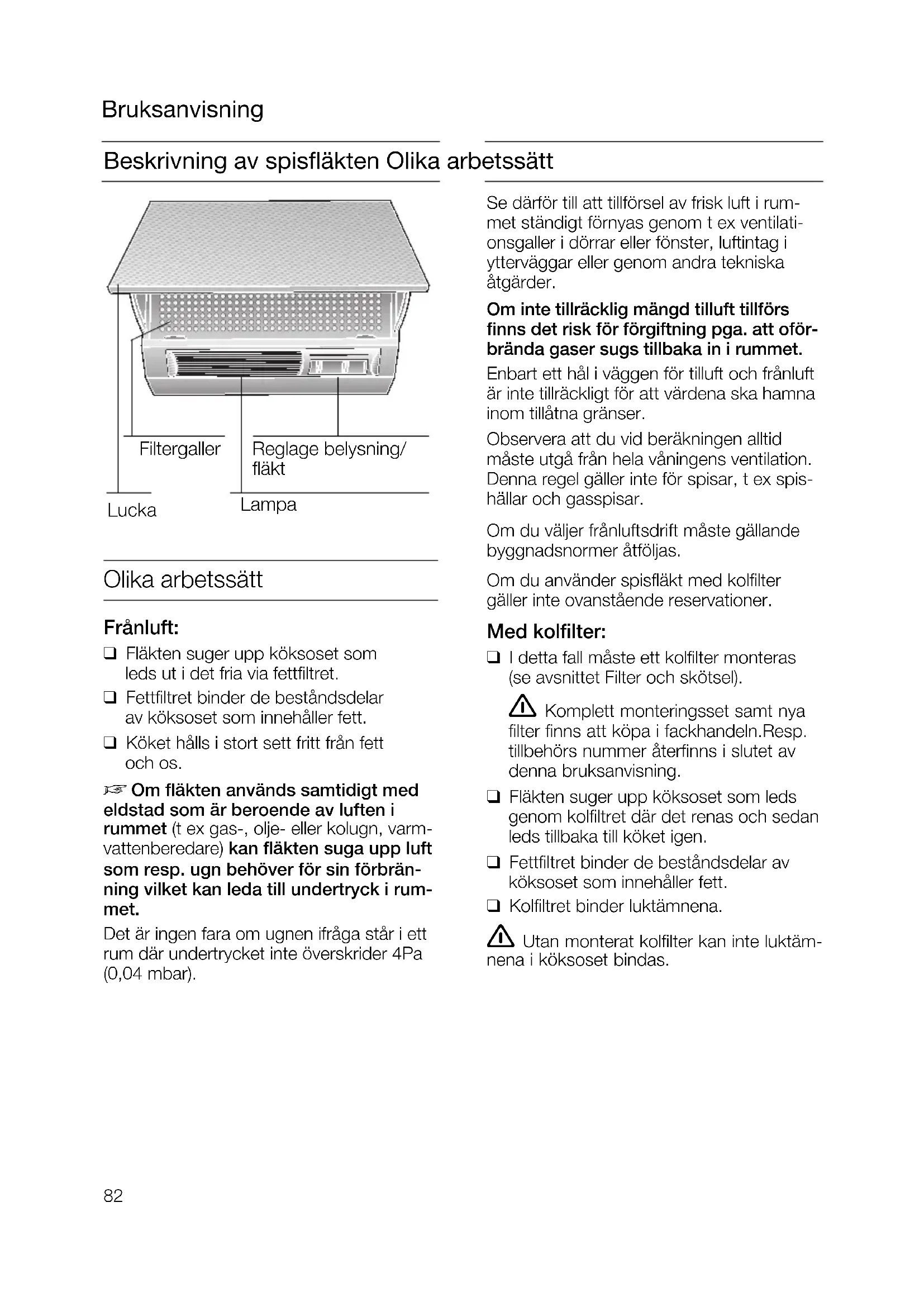

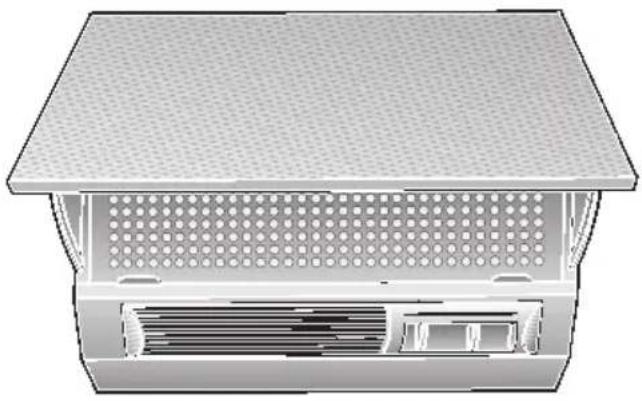

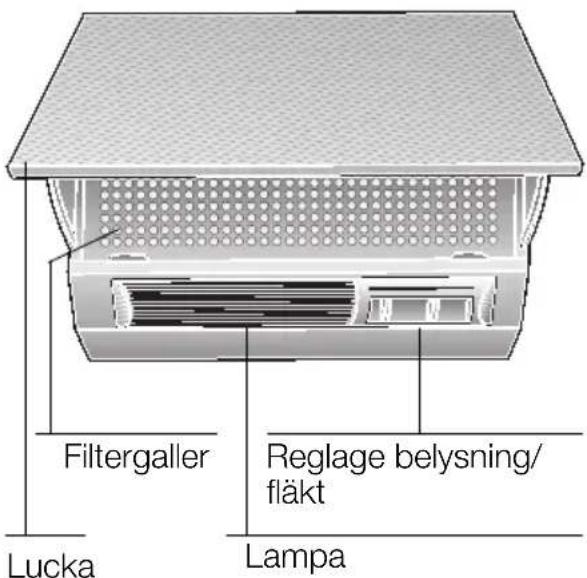

Beskrivning av spisfläkten Olika arbetssätt

Filtergaller Lucka Reglage belysning/ fläkt Lampa

Olika arbetssätt

Frånluft:

Fläkten suger upp köksoset som leds ut i det fria via fettfiltret.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
Köket hålls i stort sett fritt från fett och os.

Om fläkten används samtidigt med eldstad som är beroende av luften i rummet (t ex gas-, olje- eller kolugn, varmvattenberedare) kan fläkten suga upp luft som resp. ugn behöver för sin förbränning vilket kan leda till undertryck i rummet.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Se därför till att tillförsel av frisk luft i rummet ständigt förnyas genom t ex ventilationsgaller i dörrar eller fönster, luftintag i ytterväggar eller genom andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga. att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå från hela våningens ventilation. Denna regel gäller inte för spisar, t ex spishällar och gasspisar.

Om du väljer frånluftsdrift måste gällande byggnadsnormer åtföljas.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Med kolfilter:

☐ I detta fall måste ett kolfilter monteras (se avsnittet Filter och skötsel).
⚠️ Komplett monteringsset samt nya filter finns att köpa i fackhandeln.Resp. tillbehörs nummer återfinns i slutet av denna bruksanvisning.
Fläkten suger upp köksoset som leds genom kolfiltret där det renas och sedan leds tillbaka till köket igen.
☐ Fettfiltret binder de beståndsdelar av köksoset som innehåller fett.
☐ Kolfiltret binder luktämnena.

⚠️ Utan monterat kolfilter kan inte luktäm- nena i köksoset bindas.

Före första användningen

Obs!

☐ Denna bruksanvisning gäller för flera modeller. Därför kan det hända att detaljer beskrivs som inte finns på just din fläkt.

☐ Denna spisfläkt är godkänd enligt gällande bestämmelser.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

Läs noga igenom hela bruksanvisningen före första användningen. Här finns viktig information om säkerhet, användning och skötsel.

☐ Spara bruks- och monteringsanvisningen till den som ev. övertar fläkten efter dig.

⚠️ Om fläkten är skadad får den inte anslutas.

⚠️ Installation och inkoppling får endast utföras av fackman.

⚠ Om sladden skulle skadas får den endast bytas ut av service eller utbildad fackman. Detta för att undvika fara.

⚠ Se till att förpackningsmaterialet tas om hand på miljöriktigt sätt (läs närmare i monteringsanvisningen).

⚠️ Denna fläkt får endast användas i ett normalt hushåll.

⚠ Använd aldrig spisfläkten utan att lam-porna sitter iskruvade.

⚠️ Byt genast trasiga lampor för att undvika att resterande lampor blir överbelasta-de.

⚠️ Använd aldrig spisfläkten utan fettfilter.

Överhettat matfett och olja kan vid matlagning lätt självantändas. Håll därför arbetsplatsen under uppsikt vid tillagning av maträtter med fett eller olja, t ex pommes frites.

⚠ Flambera inte under spisfläkten.

! Lågorna kan göra att fettfiltret börjar brinna.

⚠ Kokzonerna ska alltid vara helt täckta av tillagningskärlen.

⚠ Spisfläkten får inte installeras över eldstad som drivs med fast bränsle (kol, trä o dyl). (Se närmare anvisningar i monteringsanvisningen.)

Gashällar/gasspisar

Ha inte alla gasplattor på samtidigt under en längre tid (max. 15 minuter) i högsta läge eftersom det då finns risk för brännskador om man råkar röra vid fläktens hölje resp. kan fläkten skadas. Om tre eller flera gasplattor samtidigt är påslagna måste fläkten ställas in på maxläge.

Så används fläkten

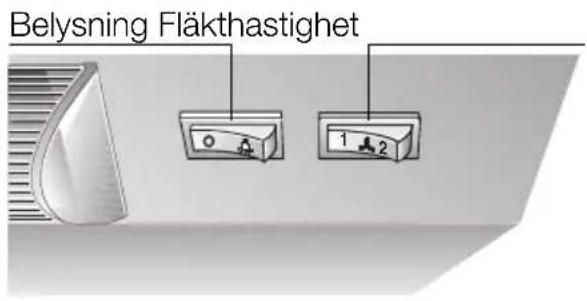

Belysning Fläkthastighet 1 2

Belysning Fläkthastighet

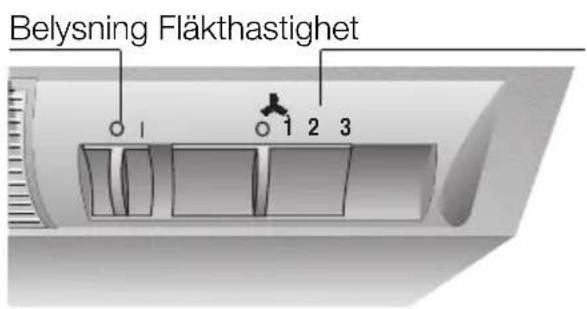

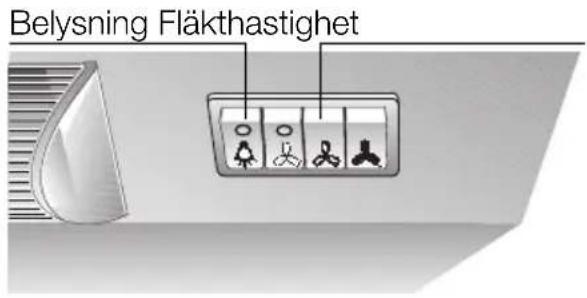

Belysning Fläkthastighet 1 2 3

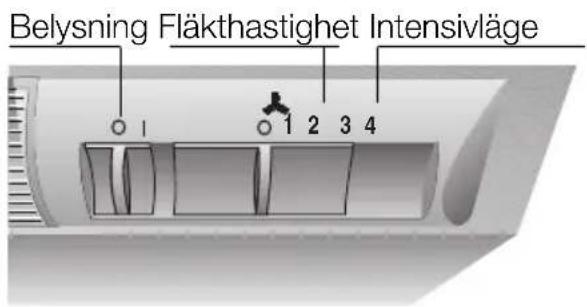

Belysning Fläkthastighet Intensivläge 1 2 3 4

Köksoset avlägsnas mest effektivt om du:

☐ startar fläkten i samband med att du börjar tillagningen.
□ stänger av fläkten först några minuter efter det att du lagat färdigt maten.

Start:

Öppna luckan.
Ställ in önskad fläkthastighet.

Stopp:

Stäng luckan.

Nästa gång du öppnar luckan arbetar fläkten i den hastighet som senast var inställd.

Start:

Öppna luckan.
□ Ställ in önskad fläkthastighet.
Intensivläge börjar arbeta.

Stopp:

Det finns två olika sätt att stänga av fläkten på.

Stopp sätt 1

☐ Skjut reglaget till läge 0.

Stopp sätt 2

☐ Stäng luckan (utan att röra reglaget).
Nästa gång du vill starta fläkten öppnar du bara luckan. Fläkten kommer då att arbeta i den hastighet som senast var inställd.

Belysning:

Belysningen kan tändas även om fläkten är avstängd.

Olika typer av fettfilter kan användas för att binda de fetthaltiga beståndsdelarna och luktämnena i köksoset.

Fettfilter:

Filtermattan består av svårantändligt material.

Obs!

Allt eftersom filtret fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid byta till ny filtermatta förebyggs risken för brand i samband med fritering eller stekning.

Byte av fettfilter:

☐ Vid normal användning (1-2 timmar per dag) måste fettfiltret bytas efter 8-10 veckor.
☐ Fettfilter med tryck: byt senast när färgtrycket börjar upplösas.
□ Använd endast originalfilter.
Originalfilter är en garanti för att fläkten ska fungera optimalt samt att säkerhetsföreskrifterna åtföljs.

Det gamla fettfiltret:

Fettfilter innehåller inte skadliga ämnen. De är komposterbara och kan slängas med bioavfallet.

Metallfettfilter:

Allt eftersom filtren fylls med fetthaltiga ämnen ökar risken för antändning. Dessutom påverkas fläktens sugeffekt negativt.

Viktigt:

Genom att i god tid rengöra metallfettfiltren förebyggs risken för brand i samband med fritering eller stekning.

☐ Vid normal användning (1-2 timmar per dag) måste metallfettfiltren rengöras efter 8-10 veckor.
☐ Filtren kan rengöras i diskmaskin, Even-tuellt kan metallen då missfärgas något.
- Metallfilter måste ligga fritt inne i diskmaskinen. De får inte klämmas fast.

Viktigt:

Diska inte starkt nedsmutsade filter till-sammans med annat porslin.

☐ Vid handdisk: Låt filtren först ligga i blöt i hett diskvatten.
Borsta dem därefter ordentligt, skölj och låt dropptorka.

□ Använd endast originalfilter.

Originalfilter är en garanti för att fläkten ska fungera optimalt.

Filter och skötsel

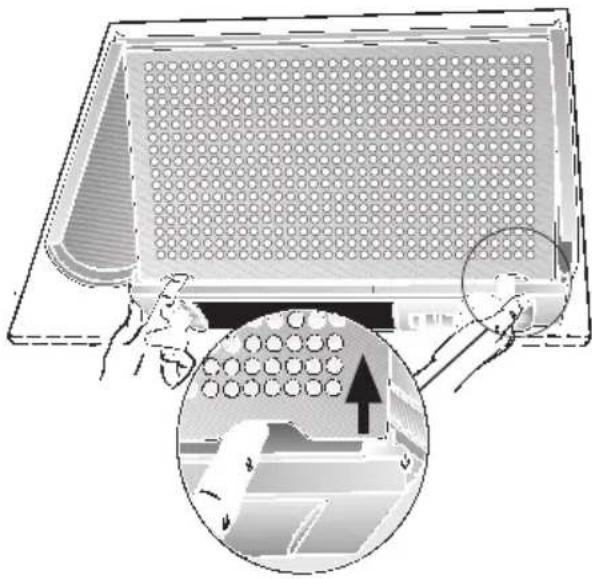

Ta ut fettfiltren

1. Öppna luckan till stoppet.
2. Lyft filtergallret över fästena i framändan, dra det mot dig och lossa det nedåt.

Lossa den mättade filtermattan, rengör filtergallret och lägg i en ny filtermatta.

Metallfettfilter

Lossa de mätta- de filtermattorna, rengör filtermat- tor och filtergaller.

Lägg tillbaka de rengjorda filter-

mattorna. Kontrollera noga att det inte finns någon luftspringa i mitten mellan mattorna.

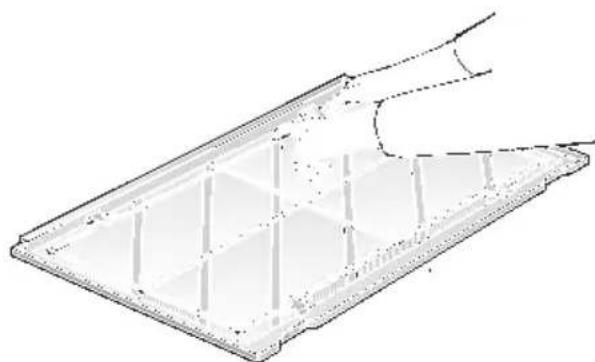

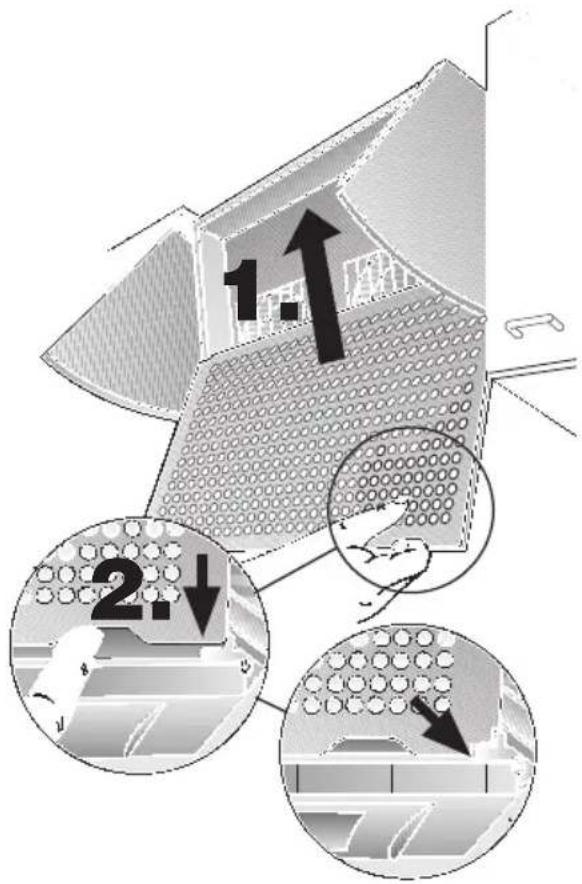

Sätta tillbaka fettfiltren

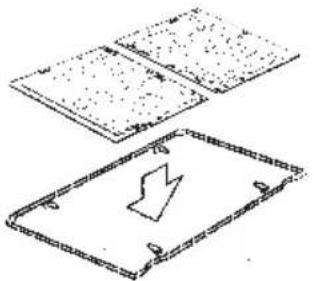

1. Kläm fast filtermattan med trådgallret.

1. Placera filtergallret mot höljet enligt bil- den och skjut det uppåt. Tryck filtret i underkanten inåt över fästena och skjut ned det.

1. 2.

⚠️ Kontrollera att filtergallret sitter fast ordentligt bakom fästena på båda sidor.

Filter och skötsel

Kolfilter:

Kolfiltret binder luktämnena.

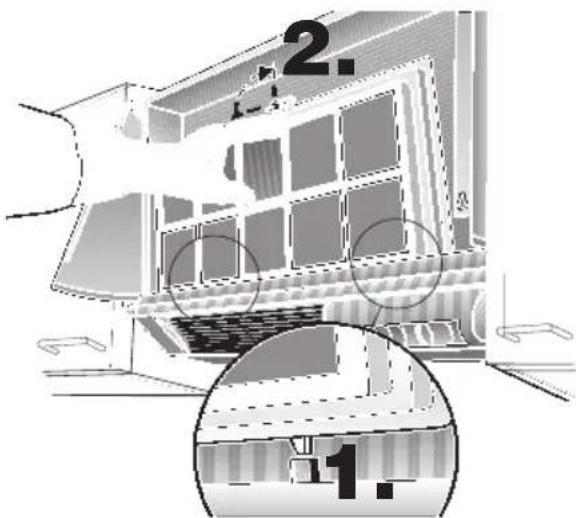

Byta till nytt kolfilter:

1. Öppna luckan till sto

2. Lyft filtergallret över fästena i framändan, dra det mot dig och lossa det nedåt.

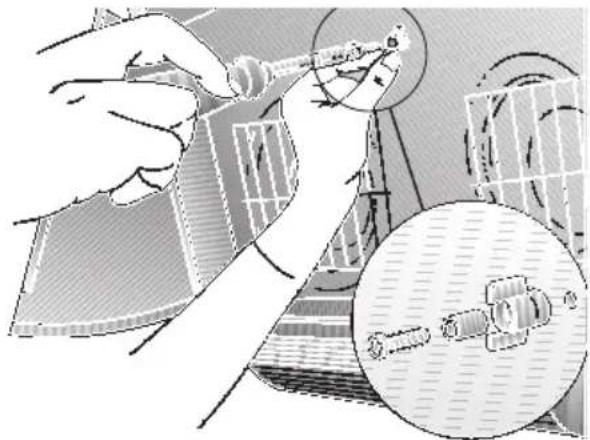

1. Stick skruven genom vingmuttern och hylsan och vrid in den i höljet (behöver endast göras första gången). – Skruv och vingmutter följer med kolfiltret.

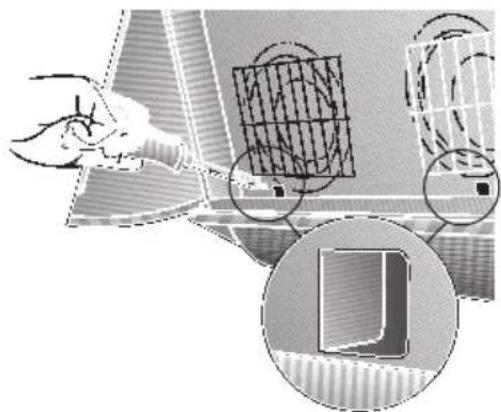

1. Tryck båda spärrarna i höljet inåt med hjälp av en skruvmejsel e dyl (behöver endast göras första gången).

1. Placera kolfiltret nedtill i höljets vänstra hörn. Skjut filtret tills hakarna fastnar i de två öppningarna och lås sedan fast filtret med vingmuttern upptill.

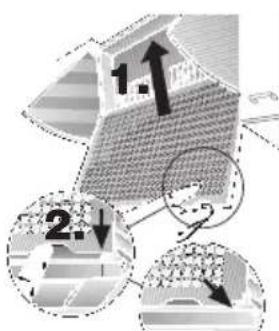

1. Placera filtergallret mot höljet enligt bilden och skjut det uppåt. Tryck filtret i underkan- ten inåt över fästena och skjut ned det.

⚠️ Kontrollera att filtergallret sitter fast ordentligt bakom fästena på båda sidor.

Gammalt kolfilter tas ut i omvänd ordning.

Byte av kolfilter:

Vid normal användning (1-2 timmar per dag) måste kolfiltret bytas ungefär 1 gång/år.

Nya kolfilter finns att köpa i fackhandeln (se avsnittet Extra tillbehör).

☐ Använd endast originalfilter. Originalfilter är en garanti för att fläkten ska fungera optimalt.

Det gamla kolfiltret:

Kolfilter innehåller inga skadliga ämnen. De kan därför slängas med övriga köks-sopor.

Rengöring och skötsel

Dra alltid först ut stickkontakten ur vägguttaget eller vrid ur säkringen till fläkten.

☐ Rengör de delar av fläkten du kommer åt i samband med rengöringen av fettfiltren. Därigenom förebygger du risken för bränder samtidigt som fläkten kan fungera optimalt.
Använd varmt vatten med diskmedel i eller milt fönsterrengöringsmedel.
☐ Skrapa inte av smuts som fastnat utan blöt upp det med våt trasa.
Använd inga starka rengöringsmedel eller skursvampar som kan repa ytan.
☐ Obs! Använd inte lösningsmedel (t ex T-sprit) på plastytor eftersom de kan ge upphov till matta fläckar.
Var försiktig! Ventilera köket ordentligt. Ha ingen öppen eld i närheten.

⚠️ Reglagen rengörs med mjuk trasa fuktad i milt diskvatten.

Använd aldrig rengöringsmedel för rostfritt på reglagen.

Ytor i rostfritt stål:

☐ Använd ett milt rengöringsmedel utan repande effekt avsett för rostfritt stål.
☐ Ytorna rengörs i slipriktningen.

⚠ Använd inte svampar som kan repa ytor i rostfritt stål och inte heller putsmedel innehållande sand, soda, syra eller klorider.

Lackerade ytor och ytor i aluminium eller och plast

☐ Använd en mjuk fönster- eller microfiber- duk som inte luddar av sig.
□ Använd inte torra trasor.
□ Använd ett milt fönsterrengöringsmedel.
☐ Använd inga starka rengöringsmedel, inte heller rengöringsmedel som innehåller syra eller lut.
□ Använd inte skurmedel.

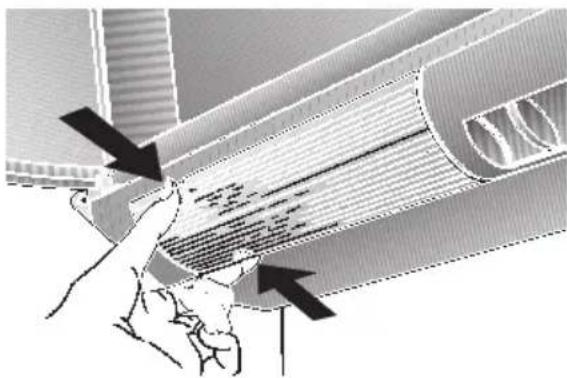

Byta lampor

1. Stäng av fläkten. Gör därefter fläkten strömlös antingen genom att dra ut stickkontakten ur vägguttaget eller vrida ur säkringen till fläkten.
2. Tryck ihop lamphöljet en aning på de markerade ställena och lyft av det mot dig.

1. Byt till ny lampa (vanlig glödlampa som finns att köpa i handeln, max 60 W, sockel E14).
2. Sätt tillbaka lamphöljet.
3. Sätt tillbaka stickkontakten i vägguttaget resp. vrid åter i säkringen.

Råd vid fel

Ta kontakt med en serviceverkstad vid ev. frågor eller vid fel på fläkten.

(Se förteckningen över serviceverkstäder.)

Uppge uppgifterna nedan vid kontakt med serviceverkstad:

E-Nr. FD

Fyll i uppgifterna från typskylten redan nu fältet ovan. Om du tar ut fettfiltren syns typskylten inuti fläkten.

Monteringsanvisning: Viktigt att veta

⚠Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas.

Dra ut stickkontakten ur vägguttaget och kapa sladden så nära maskinen som möjligt innan den lämnas till skrotning.

⚠ Fläkten har skyddats av förpacknings- materialet på sin väg till dig. Samtliga mate- rial som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

⚠ Fläkten har två olika arbetssätt: frånluft eller med kolfilter.

⚠ Spisfläkten ska alltid placeras mitt över häll/spis.

⚠Minimiavständ mellan elektriska kokzoner och fläktens underkant:650 mm

⚠ Fläkten får endast monteras över eldstad för fast bränsle, som kan förorsaka eldsvåda (t ex på grund av gnistor), om eldstaden har ett slutet icke avtagbart skyddshölje och i enlighet med gällande bestämmelser i resp. land. Denna inskränkning gäller ej för gasspis/-häll.

⚠️Ju mindre avständ mellan spisfläkt och spis/häll, desto större risk för att det bildas vattendroppar på fläktens undersida p g a vattenånga.

Viktigt vid montering över gasspis/-häll:

⚠️Följ gällande bestämmelser i resp. land för montering av spisfläktar över gasspis/häll.

⚠️Följ gällande monteringsbestämmelser och de monteringsanvisningar tillverkaren av gasspisen/-hällen lämnar.

⚠ Fläkten får endast monteras med ena sidan mot högskåp eller hög vägg. Minimiavständ 50 mm.

⚠Minimiavständ mellan galler på gas- spis/-häll och fläkt: 650 mm

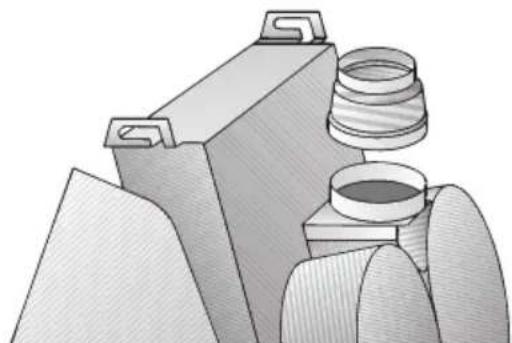

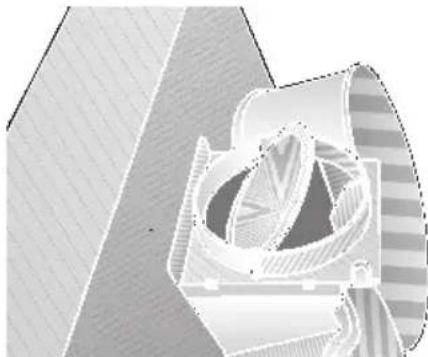

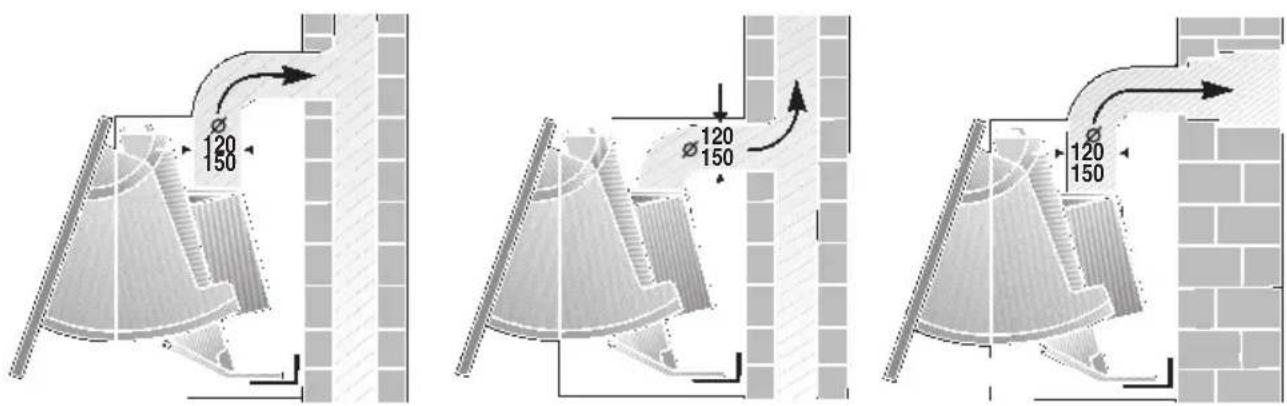

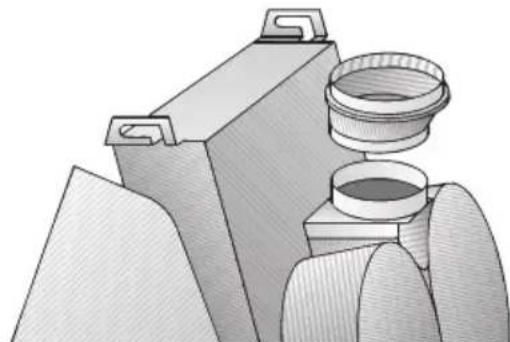

Frånluft

Ø 120 150 Ø 120 150 Ø 120 150

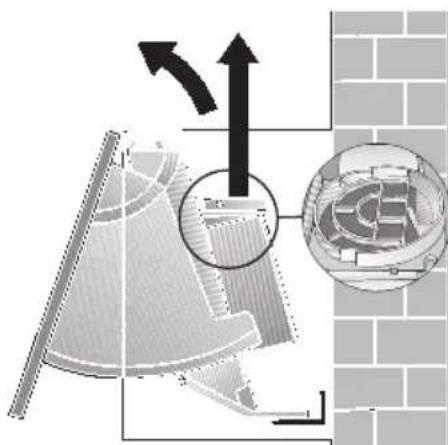

Den avgående luften leds via en ventilationstrumma uppåt eller direkt ut i det fria.

Den avgående luften får inte ledas ut i skorsten för rök eller avgas om denna är i funktion eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande bestämmelser (t ex byggnorm) i respektive land måste åtföljas beträffande hur den avgående luften får ledas ut.

Leds den avgående luften ut genom en skorsten för rök eller avgas som inte längre är i funktion, måste tillstånd inhämtas från ansvarig sotare.

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t ex gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin förbränning.

Det är ingen fara om ugnen ifråga står i ett rum där undertrycket inte överskrider 4Pa (0,04 mbar).

Se därför till att tillförsel av frisk luft i rummet ständigt förnyas genom t ex ventilationsgaller i dörrar eller fönster, luftintag i ytterväggar eller genom andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga. att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå från hela våningens ventilation. Denna regel gäller inte för spisar, t ex spishällar och gasspisar.

Om du använder spisfläkt med kolfilter gäller inte ovanstående reservationer.

Så här fungerar fläkten mest effektivt:

Kort, slät imkanal.
Så få rörkrökar som möjligt.
Så stor diameter som möjligt på rör och rörkrökar.

Långa och grova kanaler, många rörkrökar eller för liten diameter gör att fläkten förlorar i effektivitet och dessutom ökar bullernivån.

Runda kanaler:

Vi rekommenderar inre diameter 150 mm, dock minst 120 mm.

☐ Platta kanaler måste ha likvärdig inre area som runda.

De bör inte ha skarpa böjar.

∅ 120 mm ca. 113 cm

∅ 150 mm ca. 177 cm

☐ Vid avvikande rördiameter: Sätt in tättningslister.

☐ Vid frånluftsdrift: Sörj för tillräcklig ventilation.

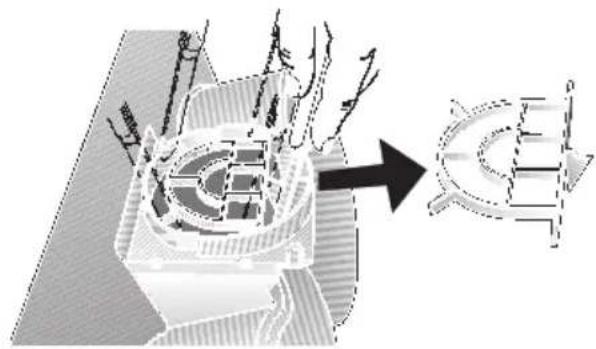

⚠️Frånluft: Skär först bort skyddsgallret i rörstosen.

Vid drift med frånluft bör kallrasskydd monteras om sådant inte redan finns i frånluftskanalen eller väggen.

Om kallrasskydd inte medföljer fläkten kan det köpas i fackhandeln.

Så monteras kallrasskyddet:

Sätt ventilklaffen i hålen på rörstosen.

Om den avgående luften leds ut genom yttervägg, bör anslutningslåda mot mur användas.

Anslutning frånluftskanal ∅ 100 mm:

Fäst reduceringsstycket (medföljer resp. finns att köpa i fackhandeln) i rörstosen och fäst frånluftskanalen i denna.

Anslutning frånluftskanal ∅ 120 mm:

Fäst kanalen direkt i rörstosen.

Anslutning frånluftskanal ∅ 150 mm:

Fäst förstoringsstycket (medföljer resp. finns att köpa i fackhandeln) i rörstosen och fäst frånluftskanalen i denna.

⚠️Kontrollera att ev. monterat kallrasskydd fungerar.

Drift med kolfilter

Kolfilter används om anslutning till husets ventilationskanal inte är möjlig.

Luften renas i ett extra kolfilter och leds sedan tillbaka till rummet igen.

Montera spisfläkten och sätt därefter in kolfiltret.

(Montering – se avsnittet Filter och Skötsel)

Om fläkten monteras under ett överskåp måste luftöppningen vara tillräckligt stor (minst 177 cm²).

⚠ Med fläkten följer som standard ett skyddsgaller i rörstosen. Om detta tagits bort måste rörstosen kompletteras med ett reduceringsstycke (se avsnittet Extra tillbehör).

Elektrisk anslutning

Spisfläkten får endast anslutas till ett jordat vägguttag. Vägguttaget ska helst placeras direkt bakom beklädnaden.

Elektriska data:

Elektriska data återfinns på fläktens typskylt. Typskylten syns inuti fläkten när du tar ut filterramen.

⚠Gör fläkten strömlös före alla slags reparationer på den.

Anslutningsledningens längd: 1,30 m. Om fast anslutning fordras:

Spisfläkten får endast monteras av behörig elektriker.

Frånskiljare måste användas. Använd kontakt med en kontaktöppning om minst 3 mm och allpolig frånslagning. Dit hör LS-omkopplare och skyddsbrytare.

⚠ Om anslutningsledningen skadas får den endast bytas ut av tillverkaren, service eller av annan fackman. Detta för att undvi- ka fara.

Denna spisfläkt är avstörd enligt EU:s bestämmelser för radioavstörning.

Montering

Obs! Specialmonteringsset finns att köpa i fackhandeln (se avsnittet Extra tillbehör).

Spisfläkten är avsedd att monteras mellan två överskåp.

1. Ta bort fettfiltren (se avsnittet Filter och skötsel).

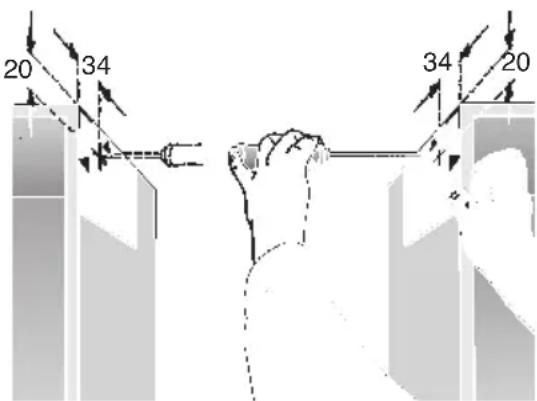

2. Markera med hjälp av bifogad mall skruvarnas placering i skåpväggarna.

20 34 34 20

Fläkten kan även monteras längre ner beroende på hur höga överskåpen är.

⚠ Minsta avständ mellan håll och fläkt = 650 mm (fästskruvarna måste placeras minst 1040 mm över hällen).

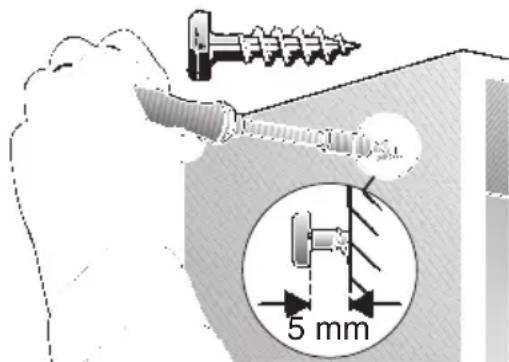

1. Gör hål för fläkten (stick hål med syl eller använd 2 mm borr) och dra åt skruvarna så att bara 5 mm återstår.

5 mm

Montering

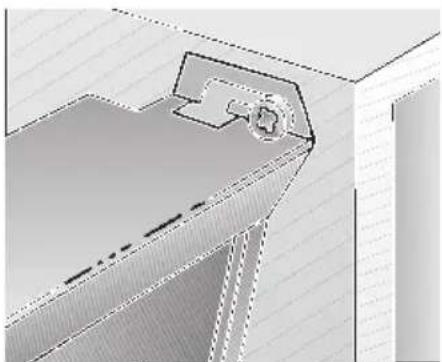

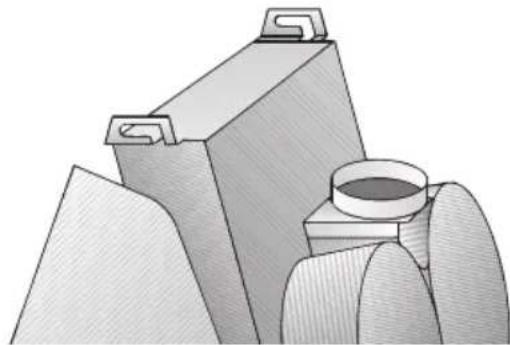

1. Häng fast fläkten mellan skåpen i skruvarna.

1. Skjut in de båda sidorna till den utfällbara fläktkåpan till stoppet.

1. Justera fläkten i framkanten så att den sitter rakt.

Viktigt: Om det finns ett mellanrum mellan skåp och snickerilucka (t ex på grund av anslagsgummi) ska fläkten flyttas fram motsvarande långt.

1. Markera de nedre skruvarnas placering, förborra och dra åt skruvarna.

2. Dra åt samtliga 4 skruvar.

3. Samman samman rörkanalerna.

4. Koppla fläkten till elnätet.

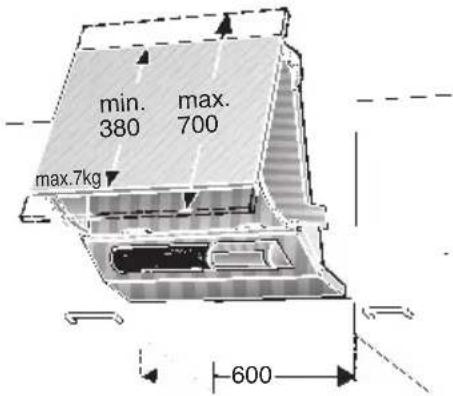

Så monteras snickeriluckan:

Luckans tjocklek: minst 16 mm

Luckans höjd: 380 - 700 mm

Luckans vikt: max 7 kg

Luckan kan få skjuta ut upptill och nedtill för att anpassas till omgivande skåp.

min. 380 max. 700 max.7kg 600

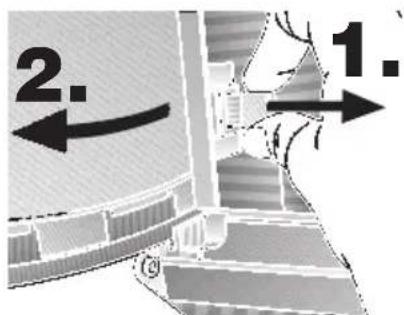

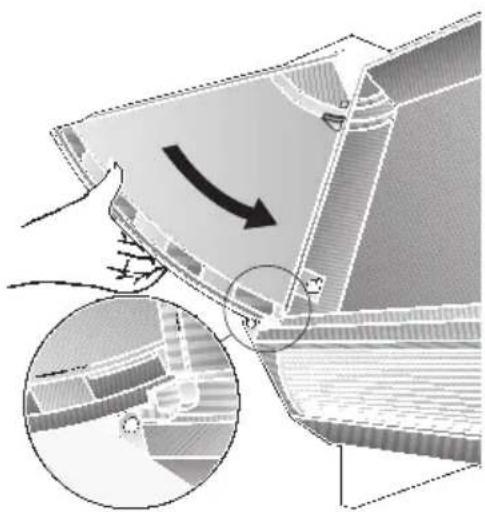

1. Ta bort sidorna till den utfällbara fläkt-kåpan igen. Gör så här: Dra den röda plastspärren i beklädnaden inåt och dra sidan utåt.

2. 1.

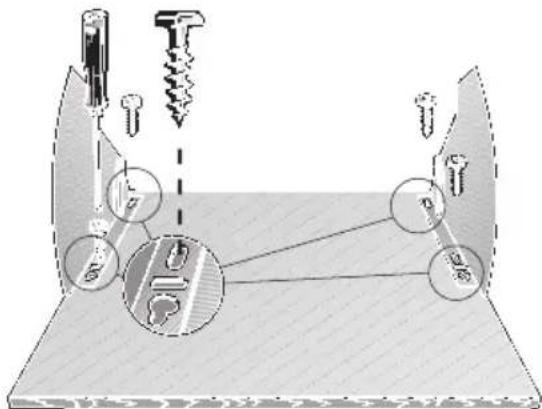

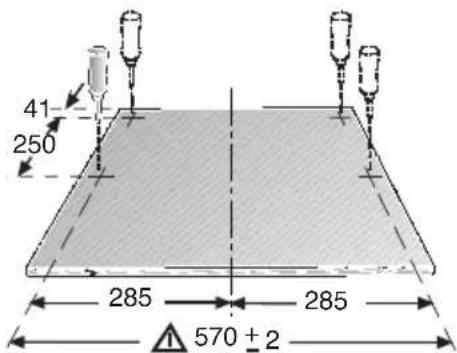

1. Markera fästpunkterna på luckan. Måtten för de lodräta avlånga hålen framgår av bilden nedan:

41 250 285 285 570 ± 2

⚠ Vid differens mellan snickeriluckans överkant och skåpets överkant, ändra måtten i motsvarande grad.

Montering

Om fläkten inte monteras jäms med skåpen måste luckan monteras högre i motsvarande grad.

⚠️Håll måttet 570 ± 2 exakt.

1. Skruva fast sidorna i snickeriluckan. Var noggrann så att den hamnar rätt.

1. Sätt in hela luckan i fläkten.

Markera gärna direkt på luckan var skruvarna ska fästas. Låt då sidorna sitta kvar i fläkten, lägg på luckan, justera den så att den sitter rakt och markera på baksidan.

Kontrollera att luckan sitter fast ordentligt i sidorna när den öppnas.

⚠️De röda plastspärrarna kan bara dras inåt när luckan inte är helt utfälld.

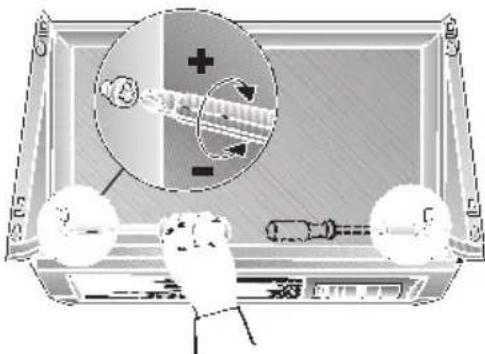

1. Beroende på luckans vikt kan du justera hur lätt luckan ska löpa med hjälp av skruvarna på höger och vänster sida.

☐ Om du vrider medurs = luckan är svåra-re att få upp.

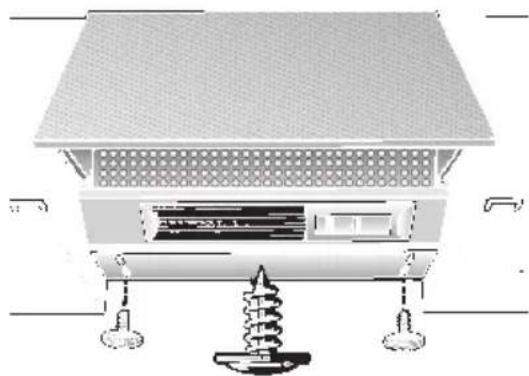

Montera avslutning mot vägg:

Springan mot bakre väggen kan täckas med bifogad skena.

Fäst skenan i fläktens undersida med de båda plåtskruvarna.

Sätt tillbaka fettfiltren.

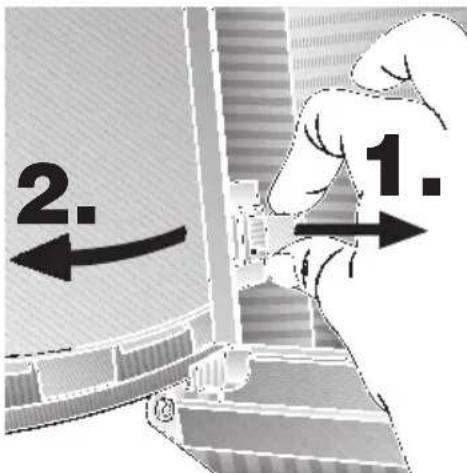

Om snickeriluckan måste tas bort:

Dra de röda plastspärrarna i beklädnaden inåt. Då lossnar luckan och kan dras ut framåt mot dig.

2. 1.

Vikt i kg

Modell Frånluft Kolfilter
enmotorig 6,5 7,8
tvåmotorig 8,0 9,3

Med förbehåll för konstruktionstekniska förändringar inom ramen för teknisk utveckling.

	Z5200X0
	Z5322X1
	Z5110X0
	086244
	088208
	Z5521X1
