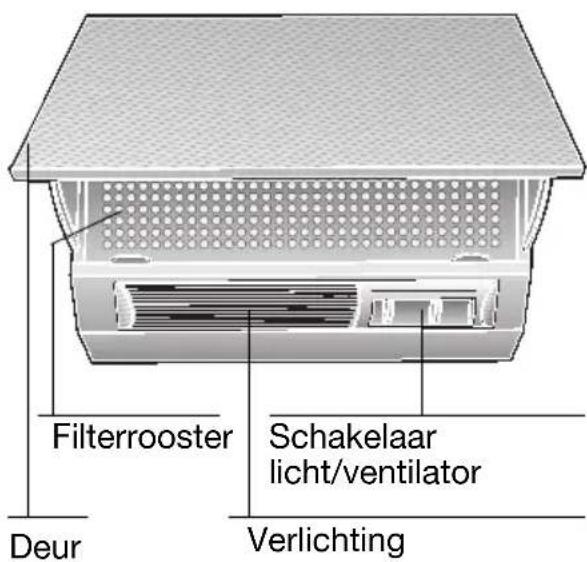

GEBRUIKSAANWIJZING D2654X1GB NEFF

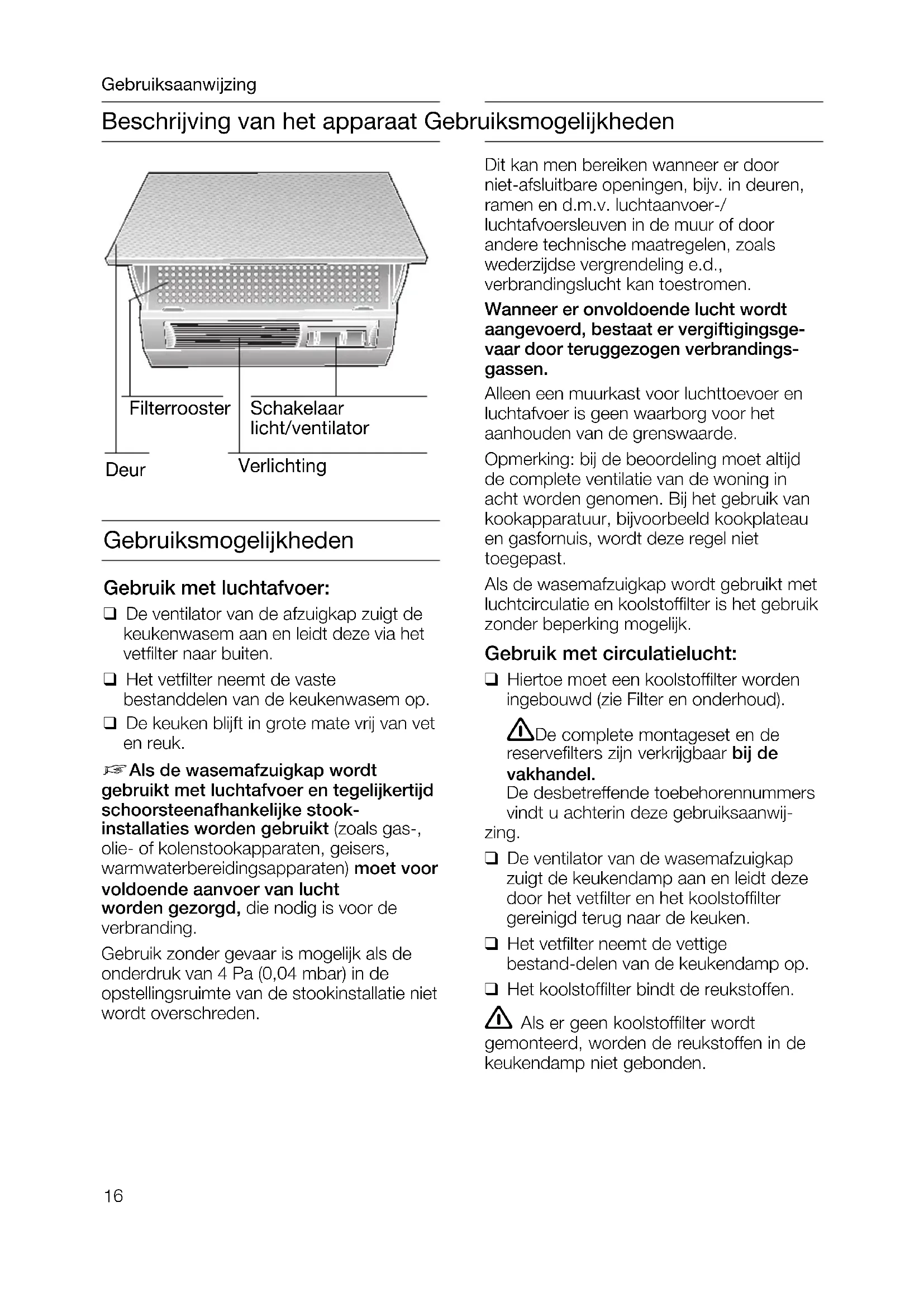

Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren,ramen en d.m.v. luchtaanvoer-/luchtafvoersleuven in de muur of doorandere technische maatregelen, zoalswederzijdse vergrendeling e.d., verbrandingslucht kan toestromen.Wanneer er onvoldoende lucht wordtaangevoerd, bestaat er vergiftigingsge-vaar door teruggezogen verbrandings-gassen.Alleen een muurkast voor luchttoevoer enluchtafvoer is geen waarborg voor het aanhouden van de grenswaarde.Opmerking: bij de beoordeling moet altijdde complete ventilatie van de woning inacht worden genomen. Bij het gebruik vankookapparatuur, bijvoorbeeld kookplateauen gasfornuis, wordt deze regel niettoegepast.Als de wasemafzuigkap wordt gebruikt metluchtcirculatie en koolstoffilter is het gebruikzonder beperking mogelijk. Gebruik met circulatielucht: K Hiertoe moet een koolstoffilter wordeningebouwd (zie Filter en onderhoud). De complete montageset en de reservefilters zijn verkrijgbaar bij de vakhandel.De desbetreffende toebehorennummersvindt u achterin deze gebruiksaanwij-zing.K De ventilator van de wasemafzuigkapzuigt de keukendamp aan en leidt dezedoor het vetfilter en het koolstoffilter gereinigd terug naar de keuken.K Het vetfilter neemt de vettige bestand-delen van de keukendamp op.K Het koolstoffilter bindt de reukstoffen. Als er geen koolstoffilter wordt gemonteerd, worden de reukstoffen in dekeukendamp niet gebonden. Gebruiksmogelijkheden Gebruik met luchtafvoer: K De ventilator van de afzuigkap zuigt dekeukenwasem aan en leidt deze via hetvetfilter naar buiten.K Het vetfilter neemt de vaste bestanddelen van de keukenwasem op.K De keuken blijft in grote mate vrij van veten reuk. Als de wasemafzuigkap wordtgebruikt met luchtafvoer en tegelijkertijdschoorsteenafhankelijke stook-installaties worden gebruikt (zoals gas-,olie- of kolenstookapparaten, geisers,warmwaterbereidingsapparaten) moet voorvoldoende aanvoer van luchtworden gezorgd, die nodig is voor de verbranding.Gebruik zonder gevaar is mogelijk als deonderdruk van 4 Pa (0,04 mbar) in deopstellingsruimte van de stookinstallatie nietwordt overschreden. Deur Filterrooster Verlichting Schakelaar licht/ventilator Beschrijving van het apparaat Gebruiksmogelijkheden Gebruiksaanwijzing17 Vóór het eerste gebruik Belangrijke aanwijzingen: K Deze gebruiksaanwijzing geldt voor verschillende uitvoeringen van het apparaat. Het is mogelijk dat er een aantal kenmerken worden beschrevendie niet van toepassing zijn op uw apparaat.K Deze afzuigkap voldoet aan de geldendeveiligheidsvoorschriften.Reparaties mogen uitsluitend wordenuitgevoerd door een vakman.Door ondeskundige reparaties kunnenaanzienlijke gevaren voor de gebruiker ontstaan.K Lees de gebruiksaanwijzing zorgvuldigvoordat u het nieuwe apparaat gebruikt.Ze bevat belangrijke informatie voor uwveiligheid en voor het gebruik en hetonderhoud van het apparaat.K Bewaar de gebruiksaanwijzing en hetmontagevoorschrift zorgvuldig, eventu-eel voor een volgende bezitter van het apparaat. Indien het apparaat beschadigd is, mag u het niet in gebruik nemen. Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd. Als de aansluitkabel van dit apparaat beschadigd raakt, moet deze worden vervangen door de fabrikant, diens klantenservice of een andere gekwalificeerde vakman, om gevaren tevoorkomen. Verpakkingsmateriaal volgens de voorschriften afvoeren (zie het montage-voorschrift). Deze afzuigkap mag is uitsluitend bedoeld voor huishoudelijk gebruik. Afzuigkap uitsluitend met ingeschroefde lampen gebruiken. Defecte lampen dienen onmiddellijk vervangen te worden om overbelasting vande overige lampen te voorkomen. Afzuigkap nooit zonder vetfilter gebruiken. Oververhit vet en olie is gemakkelijk ontvlambaar.Daarom gerechten met vet of olie, b.v.patates frites, alleen onder toezicht toebereiden. Onder de afzuigkap niet flamberen. Brandgevaar bij het vetfilter door ! opstijgende vlammen. De kookzones moeten altijd zijn bedekt met pannen. Boven een fornuis voor vaste brandstoffen (steenkool, hout e.d.) is hetgebruik van de afzuigkap alleen beperkttoegestaan (zie montagevoorschrift).Gaskookplaten / gasfornuizen Gebruik niet alle gaskookzones tegelijk langdurig (max. 15 minuten) op de hoogstestand, anders bestaat er kans op brandwonden bij aanraking van de oppervlakken van de behuizing en gevaarvan beschadiging van de afzuigkap.Bij gebruik van de afzuigkap boven eengaskookplaat waarvan gelijktijdig drie ofmeer gaskookzones worden gebruikt, moetde afzuigkap op de maximumstand wordengezet. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra).Geeft u bij het telefoongesprek op:Vul het nummer in de bovenstaande vakjesin. De nummers staan op het typeplaatjedat u vindt in de binnenruimte van de afzuigkap nadat u het filterrooster hebt verwijderd. E-nr. FD18 Bedienen van de wasemafzuigkap

Inschakelen van de wasemafzuig- kap bij het begin van het koken.

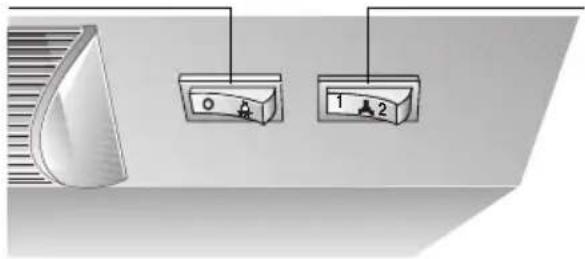

Uitschakelen van de wasemafzuig- kap pas enkele minuten na het einde van het koken. Inschakelen van de ventilator:

Ventilatorstand kiezen. Uitschakelen van de ventilator:

Deur dichtklappen. Bij het opnieuw openklappen van de deur werkt de ventilator in de laatst gekozen stand. Inschakelen van de ventilator:

Bij intensieve stand via een pal. Uitschakelen van de ventilator: De wasemafzuigkap kan op verschillen- de manieren worden uitgeschakeld. Uitschakelen 1:

Schakelaar op 0 – ventilator uitzet- ten. Uitschakelen 2:

Deur dichtklappen (schakelaar blijft ingeschakeld).

Om opnieuw in te schakelen, deur openklappen. De wasemafzuigkap werkt in de laatst gekozen ventilator- stand. Verlichting: De verlichting kan op elk gewenst tijdstip worden gebruikt, ook wanneer de ventilator is uitgeschakeld of de deur is gesloten. De keukenwasem wordt op de doeltreffendste manier verwijderd door:

Licht Ventilatorstanden19 Filter en onderhoud Voor het opnemen van de vettige bestanddelen van de keukenwasem kunnen verschillende vetfilters worden gebruikt. Vliesfilter: De filtermat bestaat uit moeilijk ontvlambaar materiaal. Let op: Bij toenemende verzadiging met vethoudende resten wordt de ontvlam- baarheid groter en kan de werking van wasemafzuigkap nadelig worden beïn- vloed. Belangrijk: Door het op tijd vervangen van het vliesfilter wordt brandgevaar voorko- men, dat kan ontstaan door opstuwing van warmte bij het frituren of braden. Vervangen van het vliesfilter:

Bij normaal gebruik (1 tot 2 uur per dag) moet het vliesfilter na 8 tot 10 weken worden vervangen.

Bij bedrukte vliesfilters uiterlijk wanneer de gekleurde opdruk ondui- delijk wordt.

Gebruik uitsluitend originele filters. Daardoor wordt aan de veiligheids- voorschriften voldaan en wordt een optimale werking gewaarborgd. Metalen vetfilter: De filtermatten bestaan uit onbrandbaar materiaal. Let op: Bij toenemende verzadiging met vet- houdende resten wordt de ontvlambaar- heid groter en kan de werking van wasemafzuigkap nadelig worden beïn- vloed. Belangrijk: Door het op tijd vervangen van het metalen vetfilter wordt brandgevaar voorkomen, dat kan ontstaan door opstuwing van warmte bij het frituren of braden. Reinigen van het metalen vetfilter: Bij normaal gebruik (1 tot 2 uur per dag) moet het metalen vetfilter na 8 tot 10 weken worden gereinigd.

Het reinigen kan plaatsvinden in de vaatwasmachine. Daarbij kan een lichte verkleuring optreden. Belangrijk: Een sterk verzadigd metalen vetfilter niet samen met vaatwerk reinigen.

Bij het met de hand reinigen, filter- matten in heet sop enkele uren inweken. Daarna afborstelen, goed uitspoelen en laten afdruipen.

Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.20 Filter en onderhoud

6. Filtermat met draadrooster vast-

en naar boven schuiven. Onderzijde over de houders naar achteren drukken en laten zakken. Er op letten dat het filterrooster aan beide zijden achter de houders goed vast zit.

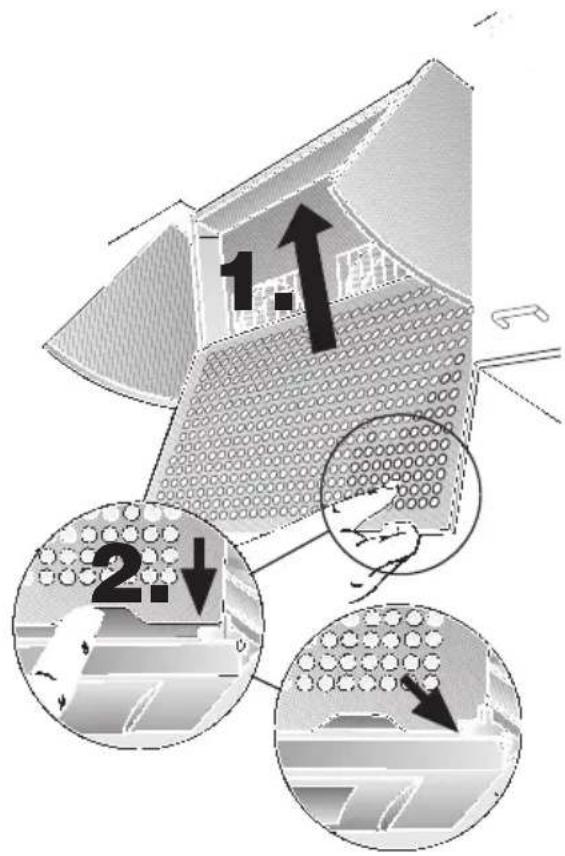

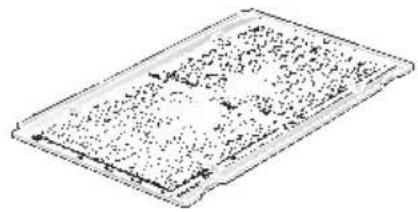

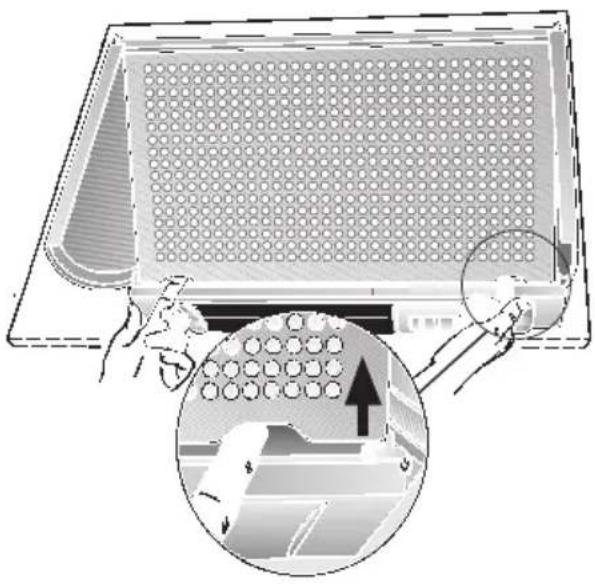

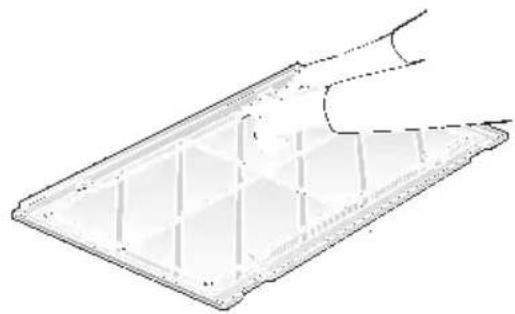

Verwijderen en aanbrengen van het metalen vetfilter:

1. Deur tot de aanslag openklappen.

2. Filterrooster optillen, over de houders

naar voren trekken en naar beneden verwijderen.

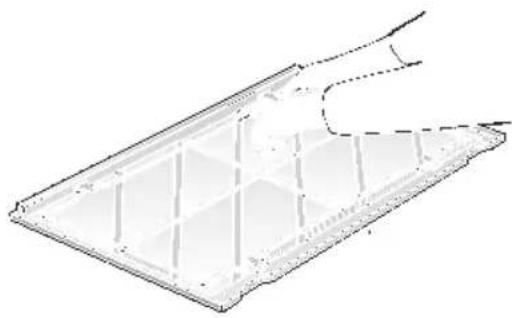

3. Draadrooster verwijderen.

4. Verzadigde filtermat verwijderen,

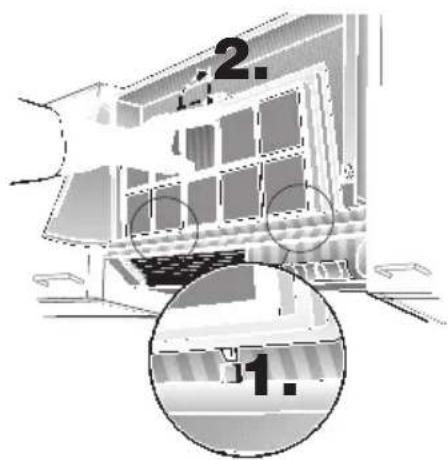

filtermat en filterrooster reinigen. Gereinigde filtermat weer inleggen. Er daarbij op letten dat er in het mid- den geen opening ontstaat.21 Filter en onderhoud Actieve-koolfilter: Voor het binden van reukstoffen bij gebruik met luchtcirculatie. Aanbrengen en verwijderen:

1. Deur tot de aanslag openklappen.

2. Filterrooster optillen, over de houders

naar voren trekken en naar beneden verwijderen.

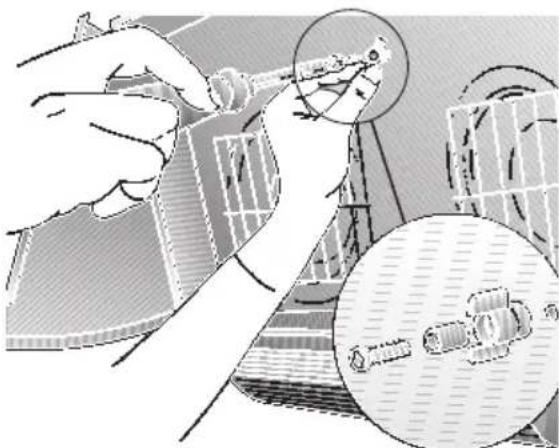

3. Bout door vleugelmoer en huls ste-

ken en in behuizing draaien (alleen bij de eerste montage nodig). – Bout en vleugelmoer worden bij het actieve-koolfilter meegeleverd –

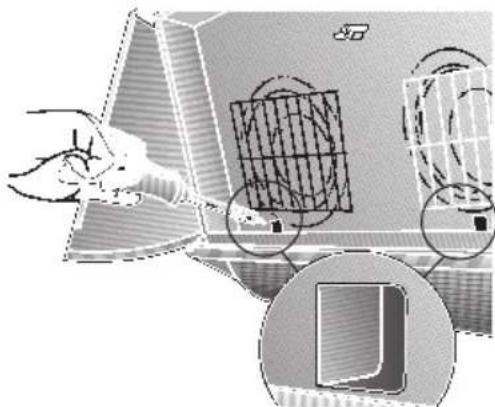

4. Met een schroevedraaier de beide

plaatjes in de behuizing naar achte- ren doordrukken (alleen bij de eerste montage nodig).

5. Actieve-koolfilter in de onderste

linkerhoek van de behuizing plaats- en. Verschuiven tot de beide bevesti- gingshaken in de openingen vallen en met de vleugelmoer boven vast- draaien.

6. Filterrooster tegen behuizing

plaatsen en naar boven duwen. Onderzijde over de houders naar achteren duwen en laten zakken. Er op letten dat het filterrooster aan beide zijden ach- ter de houders goed vast zit. De demontage vindt plaats in omge- keerde volgorde. Aanwijzing: Bij het voor de eerste keer inschakelen na het aanbrengen van een nieuw actie- ve-koolfilter gedurende korte tijd een vochtige doek over de uitblaasopening boven op het apparaat leggen, zodat los koolstof wordt opgevangen. Vervangen van het actieve-koolfilter: Bij normaal gebruik (1 tot 2 uur per dag) moet het actieve-koolfilter ongeveer eenmaal per jaar worden vervangen. Het actieve-koolfilter is verkrijgbaar in de vakhandel (zie speciaal toebehoren).

Gebruik uitsluitend originele filters. Daardoor wordt de optimale werking gewaarborgd.

Reiniging en onderhoud Vervangen van de lampen

1. Wasemafzuigkap uitschakelen en

stroomloos maken door de stekker uit het stopcontact te trekken of de zekering te verwijderen.

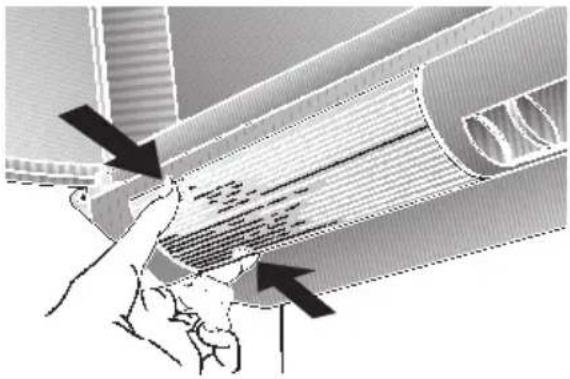

2. Lampafscherming bij de gemarkeer-

de plaatsen licht samenduwen en naar voren verwijderen.

3. Lamp vervangen (in de handel

verkrijgbare kaarslamp, max. 40 watt, fitting E 14).

steken of zekering aanbrengen. Storingen Bij eventuele vragen of storingen kunt u bellen met de klantenservice. (Zie de lijst met klantenservicecentra). Bij het telefoongesprek a.u.b. opgeven: Vul het nummer in de bovenstaande vakjes in. De nummers staan op het typeplaatje dat u vindt in de binnen- ruimte van de wasemafzuigkap nadat u het filterrooster hebt verwijderd. E-nr. FD Wasemafzuigkap stroomloos maken door de stekker uit het stopcontact te trekken of door het verwijderen van de zekering.

Bij het vervangen van het vetfilter (zie filter en onderhoud) het neergeslagen vet van de toegankelijke delen van het huis verwijderen. Daardoor wordt brandgevaar voor- komen en blijft de optimale werking in stand.

Voor het reinigen van de wasemaf- zuigkap heet afwassop gebruiken.

Gebruik bij sterkere (oudere) vervui- ling een ruitenreinigingsmiddel. Gelakte oppervlakken, kunststofon- derdelen:

Gebruik geen schurende reinigings- middelen of krassende sponzen.

Een zacht sopje of een zacht ruiten- reinigingsmiddel op een zachte, vochtige doek doen.

Aanwijzing: alcohol (spiritus) niet op kunststofoppervlakken gebruiken, an-ders kunnen doffe plekken ont- staan.

Voorzichtig! Keuken voldoende ventileren, geen open vuur.23 Belangrijke voorschriften Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert. Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu- vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren. Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren. De wasemafzuigkap is geschikt voor gebruik met luchtafvoer of met lucht- circulatie. De wasemafzuigkap altijd boven het midden van het fornuis aanbrengen. Minimumafstand tussen elektrische kookzones en de onderkant van de wasemafzuigkap: 650 mm, afb. 1. Boven een fornuis voor vaste brandstoffen waarvan brandgevaar kan uitgaan (bijvoorbeeld door vonken) is de montage van de wasemafzuigkap alleen toegestaan als het fornuis een gesloten, niet verwijderbare afscherming heeft en de voor het desbetreffende land geldende voorschriften in acht worden genomen. Deze beperking geldt niet voor gasfornuizen en gasplateaus. Hoe kleiner de afstand tussen wasemaf- zuigkap en branders is, hoe groter de mogelijkheid is dat zich door opstijgende waterdamp onder aan de wasemafzuigkap druppels kunnen vormen. Extra voorschriften bij gaskook- apparatuur: Bij de montage van gaskookzones moeten de geldende wettelijke nationale voorschriften (bijv. in Duitsland: Technische regels gasinstallatie TRGI) in acht worden genomen. De geldende inbouwvoorschriften en de aanwijzingen van de fabrikant van het gas- fornuis moeten in acht worden genomen. Slechts aan één zijde van de wasemafzuigkap mag zich na de inbouw een hoge kast of hoge wand bevinden. Afstand minstens 50 mm. Bij gaskookzones bedraagt de minimumafstand tussen de bovenkant van de pandrager en de onderkant van de afzu- igkap: 650 mm, afb. 1. Montagevoorschrift:24 Exhaust-air mode Voor de montage De afvoerlucht wordt via een afvoerschacht naar boven of rechtstreeks door de buitenmuur naar buiten geleid.

De afvoerlucht mag niet worden afgevoerd via een in gebruik verkerende rook- of afvoergasschoorsteen of via een schacht die dient voor de ventilatie van ruimten waarin stookinstallaties zijn opgesteld. Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwvoorschriften) worden nageleefd. Als de lucht wordt afgevoerd via een in gebruik verkerende rook- of afvoer - gasschoorsteen moet de toestemming van de bevoegde instantie worden verkregen.

Als de wasemafzuigkap wordt gebruikt met luchtafvoer en tegelijkertijd schoorsteenafhankelijke stook- installaties worden gebruikt (zoals gas-, olie- of kolenstookapparaten, geisers, warmwaterbereidingsapparaten) moet voor voldoende aanvoer van lucht worden gezorgd, die nodig is voor de verbranding. Gebruik zonder gevaar is mogelijk als de onderdruk van 4 Pa (0,04 mbar) in de opstellingsruimte van de stookinstallatie niet wordt overschreden. Dit kan men bereiken wanneer er door niet-afsluitbare openingen, bijv. in deuren, ramen en d.m.v. luchtaanvoer-/luchtafvo- ersleuven in de muur of door andere techni- sche maatregelen, zoals wederzijdse ver- grendeling e.d., verbrandingslucht kan toestromen. Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsge- vaar door teruggezogen verbrandings- gassen. Alleen een muurkast voor luchttoevoer en luchtafvoer is geen waarborg voor het aanhouden van de grenswaarde. Opmerking: bij de beoordeling moet altijd de complete ventilatie van de woning in acht worden genomen. Bij het gebruik van kookapparatuur, bijvoorbeeld kookplateau en gasfornuis, wordt deze regel niet toegepast. Als de wasemafzuigkap wordt gebruikt met luchtcirculatie en actieve-koolfilter is het gebruik zonder beperking mogelijk. Bij gebruik met luchtafvoer moet een terugslagklep worden ingebouwd, indien deze niet in de luchtafvoerpijp of muurkast aanwezig is. Wanneer bij het apparaat geen terugslag- klep is gevoegd, kan deze worden verkre- gen in de vakhandel (zie speciaal toebeho- ren in de gebruiksaanwijzing).

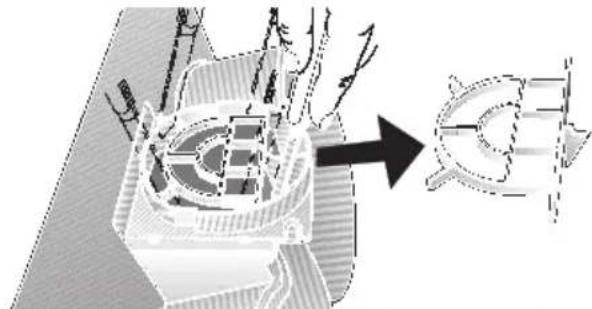

1. Afschermrooster in het luchtaansluit-

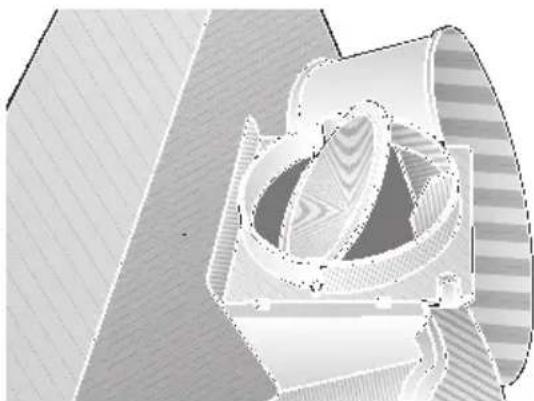

2. Terugslagklep in de openingen van het

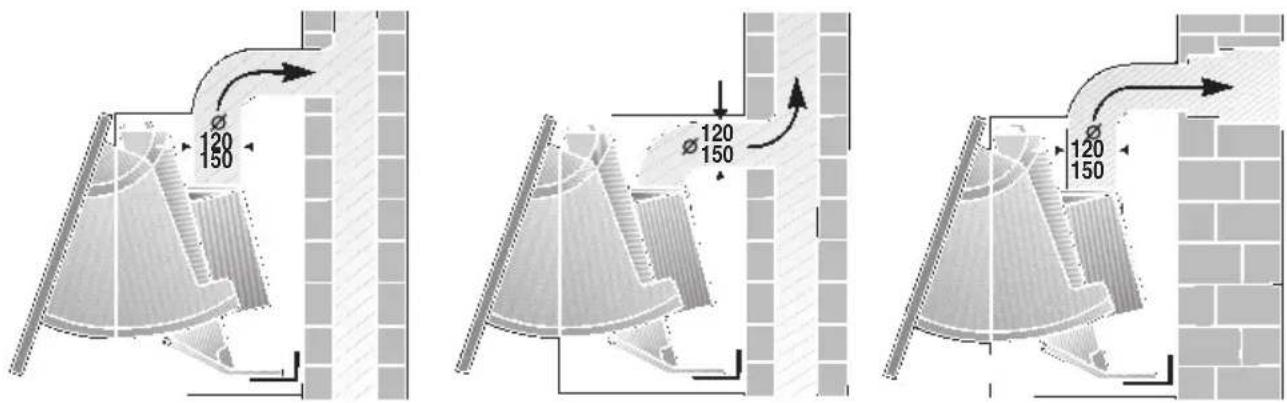

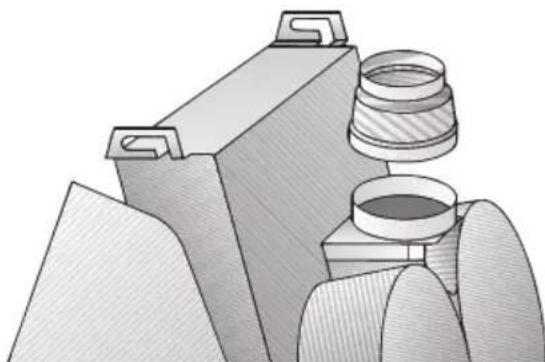

luchtaansluitstuk plaatsen. Wanneer de afvoerlucht door de bui- tenmuur wordt geleid, dient een teles- coopmuurkast te worden gebruikt. Aansluiting luchtafvoerbuis Ø 100 mm:

Reduceeraansluitstuk (meegeleverd of verkrijgbaar in de vakhandel) aan de luchtafvoer bevestigen. De luchtafvoerbuis daaraan bevesti- gen. Aansluiting luchtafvoerbuis Ø 120 mm:

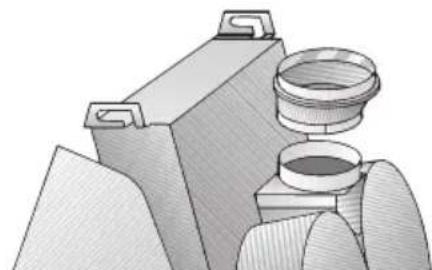

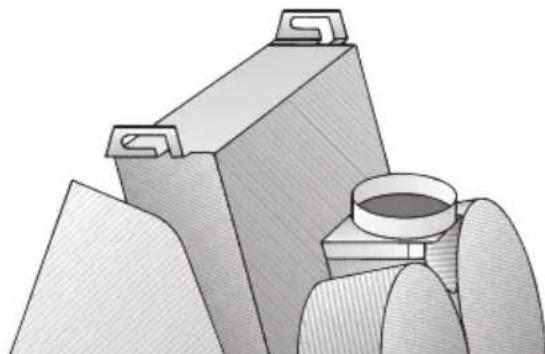

Luchtafvoerbuis rechtstreeks aan de luchtafvoer bevestigen. Aansluiting luchtafvoerbuis Ø 150 mm:

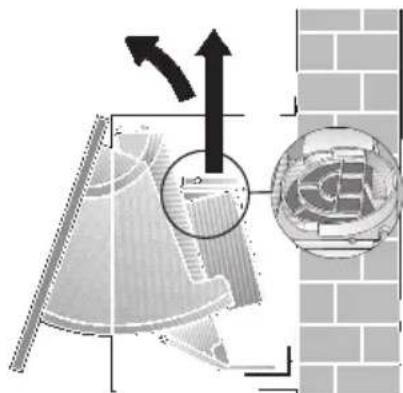

Uitbreidingsaansluitstuk (meegeleverd of verkrijgbaar in de vakhandel) aan de luchtafvoer bevestigen. De luchtafvoerbuis daaraan bevestigen. Controleer de werking van de terugs- troomklep als deze is gemonteerd. Gebruik met luchtcirculatie (Wanneer geen mogelijkheid voor gebruik met luchtafvoer aanwezig is). De door een extra actieve-koolfilter gerei- nigde lucht wordt weer naar de ruimte teruggevoerd. Na de montage van de wasemafzui- gap het actieve-koolfilter aanbrengen. Artikelnr. en omschrijving zie gebruiksa- anwijzing. Indien de wasemafzuigkap onder een kast met opzetstuk is gemonteerd, moet voor een voldoende luchtafvoer worden gezorgd (minstens 177 cm

De wasemafzuigkap heeft standaard een afschermrooster bij het luchtaansluitstuk. Wanneer dit is verwijderd (bij gebruik met luchtafvoer), moet het luchtaansluitstuk worden aan- gevuld door een reduceerstuk met afschermrooster (zie extra toebehoren in de gebruiksaanwijzing). Voor de montage26 De wasemafzuigkap mag alleen wor- den aangesloten op een volgens de voor- schriften geïnstalleerd geaard stop- contact. Het geaarde stopcontact moet goed bereikbaar worden aangebracht in de buurt van de wasemafzuigkap. Bij reparatiewerkzaamheden moet het apparaat altijd stroomloos wor- den gemaakt. Lengte van de aansluitkabel: 1,30 m. Bij noodzakelijke vaste aansluiting: De wasemafzuigkap mag alleen door een erkend vakman voor elektrische installa- tiewerkzaamheden worden aangesloten. In de installatie moet worden voorzien in een scheidingsinrichting. Als scheidings- inrichting gelden schakelaars met een contactopening van meer dan 3 mm en stroomonderbreking voor alle polen. Daartoe behoren veiligheidsschakelaars en -zekeringen. Deze wasemafzuigkap voldoet aan de EG-radio-ontstoringsvoorschriften Aanwijzing: Voor de bevestiging van de wasemafzuigkap (b.v. aan het einde van de meubelrij) kan een wandophangset in de vakhandel worden verkregen (zie extra toebehoren in de gebruiksaanwijzing). De wasemafzuigkap kan worden ingebouwd tussen twee bovenkasten.

1. Vetfilter verwijderen (zie gebruiksaanwij-

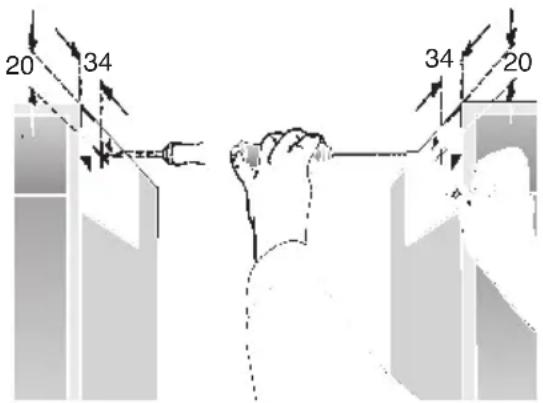

2. Met behulp van het bijgevoegde sja-

bloon posities voor de schroeven op de zijwanden van de naburige kasten afte- kenen. Afb. 8. Afhankelijk van de hoogte van de bovenkasten kan de afzuigkap ook iets dieper worden ingebouwd. Daarvoor moet de sjabloon dieper worden geplaatst. Minimumafstand van 650 mm tusen de kookplaten en de wasemafzuigkap in acht nemen (de bevestigingsschroeven moeten minstens 1040 mm boven de kookplaten zijn aangebracht).

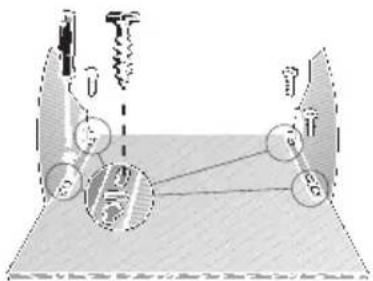

3. Voorboren (met steekstift of 2 mm

boor) en schroeven tot 5 mm indraaien.

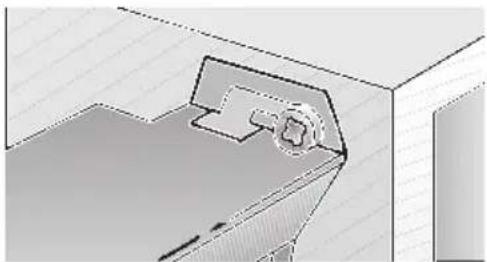

4. De wasemafzuigkap aan de beide

schroeven tussen de bovenkast ophangen. 5 mm

Elektrische aansluiting Inbouwen27

5. De beide zijdelen van de wasemaf-

zuigkap in het apparaat schuiven tot aan de aanslag. Let op: wanneer er tussen de meubeldeur en het meubellichaam een afstand bestaat (b.v. door aanslagrub- bers), moet de afzuigkap over deze afstand naar voren worden getrokken. De plaats van de onderste bevestigingsschroeven aantekenen, voorboren en schroeven indraaien. Alle vier bevestigingsschroeven stevig vastdraaien.

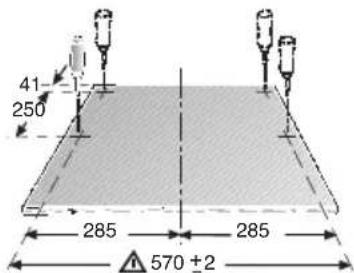

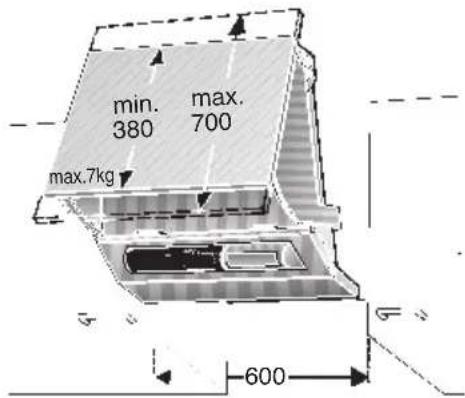

aan de voorkant van de zijkasten uitrich- ten. Monteren van de meubeldeur: Deurdikte: minstens 16 mm Deurhoogte: 380 mm tot 700 mm Deurgewicht: max. 7 kg Voor het aanpassen van de bovenkasten aan de zijkant kan de deur boven en onder uitsteken.

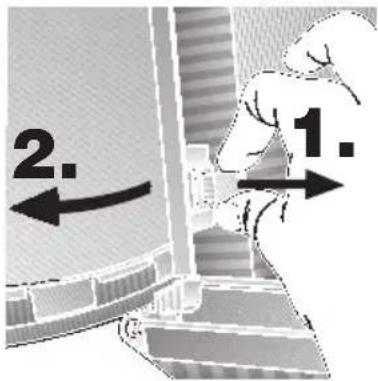

1. De beide zijdelen rechts en links

verwijderen. Hiervoor de rode plastic strip in de behuizing naar binnen trek- ken en het zijdeel naar voren uittrekken.

2. De bevestigingspunten op de deur

aantekenen. Afmetingen voor de verticale slobgaten zie Wanneer er een verschil bestaat tussen de bovenkant van de meubel-

max.7kg Inbouwen28 deur en de bovenkant van de kast, moeten de maten overeenklomstig wor- den gewijzigd. Wanneer de inbouw niet aansluitend op de bovenzijde van de kast plaatsvindt, moet de deur zover als nodig hoger worden geplaatst. De schroefpunten op de deur kunnen ook rechtstreeks worden aan- getekend. Daarvoor de zijdelen in het apparaat laten, deuren op hun plaats brengen, uitrichten en aan de achterzi- jde aantekenen. De afmeting 570 ± 2 nauwkeurig aanhouden.

3. Zijdelen aan de deur schroeven. Daarbij

op de juiste positie links en rechts letten.

4. Complete deur in de afzuigkap plaats-

en. Controleren of de deur bij het uittrekken aan beide zijden past en dus goed afsluit. De rode kunststofstrips kunnen alleen worden ontgrendeld wanneer de deur niet tot aan de aanslag is opengeklapt.

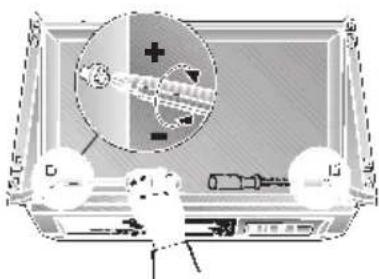

5. Afhankelijk van het gewicht van de

deur kan met de beide schroeven, links en rechts in de behuizing, worden ingesteld of de deur licht of minder licht loopt.

Wandafsluiting monteren: De spleet naar de achterwand kan met de meegeleverde afdekstrip worden afgesloten. Met de beide plaatschroeven de afdekstrip aan de onderzijde van de afzu- igkap vastschroeven. Vetfilter weer inbouwen (zie gebruiksa- anwijzing). Wanneer de meubeldeur moet worden ingebouwd: De rode kunststofstrips in de behuizing naar binnen trekken. Daardoor wordt de deur ontgrendeld en kan deze naar voren worden uitgetrokken. Constructiewijzigingen in het kader van technische verbete-ringen voorbehouden.Gewicht in kgAfvoerlucht 6,5 8,0 Circulatie-lucht 7,8 9,3 Uitvoeringvan het apparaat1 motor2 motoren
