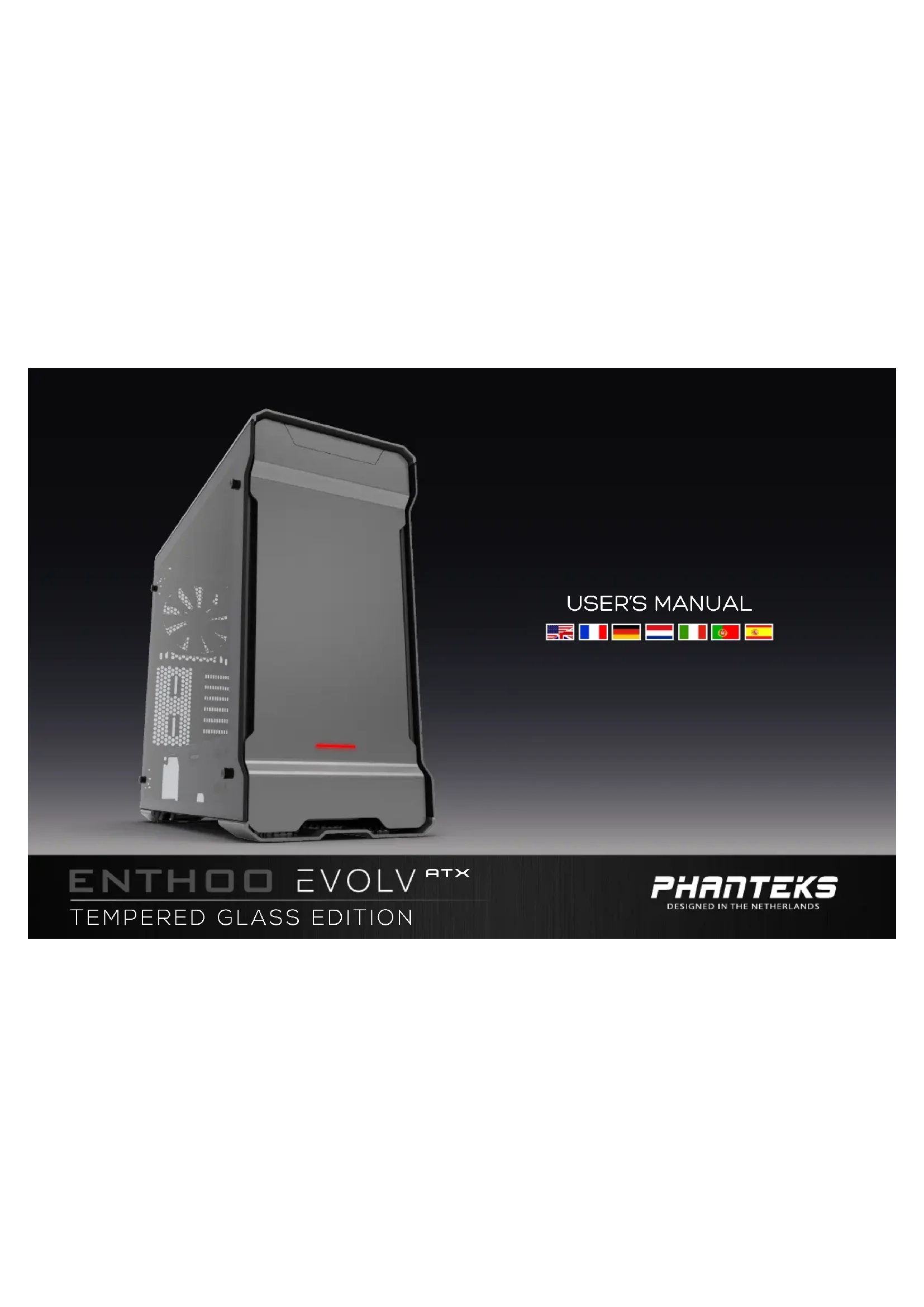

Enthoo Evolv ATX - Unite Centrale Phanteks - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de boîtier	Boîtier ATX
Dimensions	235 x 480 x 510 mm
Poids	10,5 kg
Matériaux	Acier, verre trempé
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	3 x 3,5" / 2 x 2,5"
Emplacements pour ventilateurs	3 x 120 mm en façade, 1 x 120 mm à l'arrière, 2 x 140 mm en haut
Refroidissement liquide	Support pour radiateurs jusqu'à 360 mm en façade
Connectivité	2 x USB 3.0, 1 x USB 3.1 Type-C, audio HD
Gestion des câbles	Passages de câbles intégrés et espace pour une gestion propre
Filtration	Filtres à poussière amovibles en façade et en bas
Installation	Installation sans outil pour les disques durs et les cartes graphiques
Garantie	2 ans

FOIRE AUX QUESTIONS - Enthoo Evolv ATX Phanteks

Comment installer le panneau en verre trempé du Phanteks Enthoo Evolv ATX ?

Pour installer le panneau en verre trempé, alignez-le avec les charnières situées à l'arrière du boîtier. Une fois en place, poussez le panneau vers l'avant jusqu'à ce qu'il s'enclenche. Assurez-vous que le verrou de sécurité est bien engagé.

Quels types de refroidisseurs CPU sont compatibles avec le Phanteks Enthoo Evolv ATX ?

Le Phanteks Enthoo Evolv ATX est compatible avec les refroidisseurs CPU jusqu'à 160 mm de hauteur. Vérifiez les spécifications de votre refroidisseur pour vous assurer de sa compatibilité.

Comment gérer les câbles pour un meilleur flux d'air dans le boîtier ?

Utilisez les passe-câbles et les attaches fournies dans le boîtier pour regrouper et ranger les câbles. Essayez de les diriger derrière la plaque mère pour un aspect plus propre et un meilleur flux d'air.

Quelle taille de carte graphique peut être installée dans le Phanteks Enthoo Evolv ATX ?

Le boîtier peut accueillir des cartes graphiques allant jusqu'à 420 mm de longueur sans les disques durs. Assurez-vous de vérifier la longueur de votre carte graphique pour garantir une installation correcte.

Comment démonter le Phanteks Enthoo Evolv ATX pour un nettoyage ?

Pour démonter le boîtier, retirez tous les panneaux en verre et les panneaux latéraux en utilisant un tournevis. Ensuite, retirez les composants internes si nécessaire pour un nettoyage approfondi. Veillez à déconnecter tous les câbles avant de retirer les composants.

Quel type de système de refroidissement par air ou liquide est recommandé pour ce boîtier ?

Le Phanteks Enthoo Evolv ATX est compatible avec les systèmes de refroidissement par air standard et les systèmes de refroidissement liquide. Pour le refroidissement liquide, vous pouvez installer un radiateur jusqu'à 360 mm à l'avant ou un radiateur de 240 mm en haut.

Comment installer des ventilateurs supplémentaires dans le Phanteks Enthoo Evolv ATX ?

Le boîtier supporte jusqu'à 7 ventilateurs. Pour ajouter des ventilateurs supplémentaires, localisez les emplacements de montage à l'intérieur du boîtier, alignez le ventilateur avec les trous de vis et fixez-le à l'aide des vis fournies.

Où se trouvent les filtres à poussière dans le Phanteks Enthoo Evolv ATX ?

Les filtres à poussière sont situés à l'avant et en bas du boîtier. Ils peuvent être retirés facilement pour un nettoyage régulier. Assurez-vous de les remettre en place après nettoyage.

Comment accéder aux ports USB et audio à l'avant du boîtier ?

Les ports USB et audio à l'avant du Phanteks Enthoo Evolv ATX sont accessibles sur le panneau supérieur du boîtier. Il suffit de les utiliser directement depuis l'extérieur sans avoir besoin d'ouvrir le boîtier.

MODE D'EMPLOI Enthoo Evolv ATX Phanteks

Dévissez les vis à main pour enlever les panneaux lateraux.

Les vis du support sont préinstallées.

Installez la carte mère avec les vis M3 fournies

Utilizez les vis fournies pour fixer le bloc d'alimentation en place.

Pour nettoyer les filtres à poussière, faites couler de l'eau sur les filtres.

Sechez les filtres avant de réinstaller.

Pour retarder les filtres en bas et à l'avant, tirez dessus. La grille du panneau avant peut aussi être nettoyée.

Aligner le HDD avec les trous de montage et vissez.

Faites couilisser le disque SSD et vissez-le depuis le cote pour leverrouiller dans son emplacement.

Support de pompe avec montage universel permettant d'installer plusieurs pompes.

Le concentrateur à modulation de largeur d'impulsions (MLI) fonctionne de maniere optimale quand il est modulé par un signal MLI provenant de la carte mère, qui permet la plage de contrôle la plus importante. Cependant, tous les connecteurs de carte mère à 4 broches ne mettent pas en œuvre la modulation de signal MLI.

Raccordement des 4 broches au CPU_VENTILATEUR

Pour une fonctionnalité MLI complète, le concentrateur MLI de Phanteks nécessite de raccorder le connecteur 4 broches au connecteur « CPU_Ventilateur » de la carte mère, car tous les fabricants de cartes mères mettent en œuvre une modulation de signal MLI sur ce connecteur. Raccordez l'alimentation SATA 12V pour alimenter le concentrateur MLI. Toutes les cartes mères n ont pas leur connecteur CPU_Ventilateur réglée sur la modulation de signal MLI par défaut. Veulliez consulter la documentation de votre carte mère à ce sujet.

Raccordement du 4 broches à un autre connecteur 4 broches (indépendamment du CPU_Ventilateur) D'autres connecteurs 4 broches se trouvent sur les cartes mères modernes indépendamment du connecteur « CPU_Ventilateur » (par exemple « CPU_Ventilateur2», « CHA_Ventilateur», « OPT_Ventilateur »), cependant tous les fabricants de cartes mères ne mettent pas en œuvre une modulation de signal MLI réelle sur ces connecteurs. Ces types de connecteurs 4 broches modulènt le régime par la tension, qui présente une plage de contrôle plus petite comparée à une modulation par un signal MLI réel.

Le cable d'alimentation 12V SATA ne peut pas etre utilise pour alimenter le concentrateur MLI s'il est raccordé à ces types de connecteurs 4 broches, en raison des interferences avec la regulation de régime par tension (entrainant le fonctionnement des ventilateurs a plein regime). Le concentrateur MLI tire son alimentation du connecteur 4 broches, qui est limité à une consommation totale des périhériques de 30 W.

Remarque importante :

1 connecteur de carte mère peut dire qu'idément 1 signal de régime. Par conséquent, la carte mère lit unquidement le signal de régime d'1 periphrérique raccordé au Ventilateur 1. Le régime de tous les autres peripériques sera régulé en fonction du VENTILATEUR 1. Un séparateur Y ne doit pas être raccordé au VENTILATEUR 1.
