Type de produit	Boîtier d'ordinateur (unité centrale) moyen tour
Marque	Phanteks
Modèle	XT View
Dimensions (approx.)	460 x 230 x 490 mm (H x L x P)
Poids (approx.)	6,5 kg
Matériau	Acier, verre trempé, plastique
Formats de carte mère compatibles	ATX, Micro-ATX, Mini-ITX
Emplacements de stockage	2 x 3,5 pouces (HDD), 2 x 2,5 pouces (SSD)
Ventilateurs inclus	3 x M25-120 D-RGB (120 mm)
Support radiateur	360 mm à l'avant, 240 mm sur le dessus
Connectique façade	1 x USB 3.0, 1 x USB-C 3.2 Gen 2, prise audio/micro, boutons Power/Reset/Color/Modes
Alimentation	ATX (non incluse)
Éclairage RGB	D-RGB intégré, synchronisable avec la carte mère
Filtres à poussière	Supérieur (amovible)
Contenu de la livraison	Boîtier, 3 ventilateurs, vis (SSD, HDD, alimentation, carte mère, ventilateurs), entretoises, serre-câbles
Entretien	Nettoyer les filtres et surfaces avec un chiffon doux et sec
Sécurité	Utiliser sur une surface stable, ne pas obstruer les ouvertures de ventilation
Réparabilité	Pièces détachées disponibles (ventilateurs, vis, filtres) ; démontage standard

FOIRE AUX QUESTIONS - XT View Phanteks

Quels formats de carte mère sont compatibles avec le Phanteks XT View ?

Le boîtier accepte les formats ATX, Micro-ATX et Mini-ITX.

Combien de ventilateurs sont inclus et de quel type ?

Trois ventilateurs M25-120 D-RGB de 120 mm sont fournis, avec éclairage RGB adressable.

Puis-je installer un radiateur de watercooling ?

Oui, le boîtier supporte un radiateur 360 mm à l'avant et un 240 mm sur le dessus.

Comment synchroniser l'éclairage RGB avec la carte mère ?

Connectez le câble D-RGB du boîtier au connecteur 3 broches 5V ARGB de la carte mère. Les boutons de commande du boîtier seront alors désactivés.

Quels types de stockage puis-je installer ?

Le boîtier offre 2 emplacements pour disques durs 3,5 pouces et 2 emplacements pour SSD 2,5 pouces.

Le boîtier possède-t-il un filtre à poussière ?

Oui, un filtre à poussière amovible est situé sur le dessus du boîtier.

Quels ports sont disponibles en façade ?

La façade comprend 1 port USB 3.0, 1 port USB-C 3.2 Gen 2, une prise audio/microphone combinée, et des boutons Power, Reset, Color et Modes.

Comment retirer le panneau latéral gauche ?

Dévissez les vis à main à l'arrière et faites glisser le panneau verre trempé vers l'arrière pour le retirer.

Quelle alimentation dois-je utiliser ?

Le boîtier est conçu pour une alimentation ATX standard (non incluse).

Le boîtier est-il livré avec des serre-câbles ?

Oui, 30 serre-câbles sont inclus dans la livraison pour faciliter la gestion des câbles.

MODE D'EMPLOI XT View Phanteks

Phanteks décline toute responsabilité en cas de dommages résultant d'une installation ou d'une utilisation incorrecte de ce produit.

Lieferumfang | Contenu de la livraison | Aicance de la entrega | 供货范围

SSD + Mainboard Screw

x30

Mainboard Stand-off

x1

Power Supply Screw

x4

HDD Screw

x8

M25-120 D-RGB Fan

x3

30mm Fan Screw

x12

XT View

x1

ziptie

x30

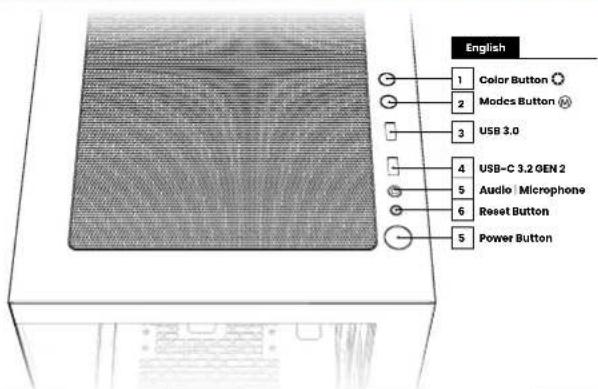

FRONT I/O

Vorne I/O | I/O avant | I/O frontal | 机箱I/O

English 1 Color Button 2 Modes Button 3 USB 3.0 4 USB-C 3.2 GEN 2 5 Audio Microphone 6 Reset Button 5 Power Button

CLEARANCE

Radiator | Kühler | Radiateur | Radiador | 水冷排

120mm	max. 360	max. 240*	-	120
140mm	-	-	-	-

11 Farbtaste Bouton de Coule

3.6.2D/ulvate-Driver Mode

1. Dubustaste Boulton Mode

3 2 USB 3.0 USB 3.0 USB 3.0 US

4 USB-C 3.2 GEN 2 USB-C 3.2

1. Audio | Mikrofon

2. Audio Minklion

6 React-Knopf

7 Power-Taste

ur Botón de Colores

1

H

3.0

GEN2 USB-C 3.2 GEN

5 Audio Microp

3 Audio Micropt

6 Bouton de réini

7 Bouton d'alime

Ausbau des Panels | Retrait du panneau | Eliminación de paneles | 移除面板

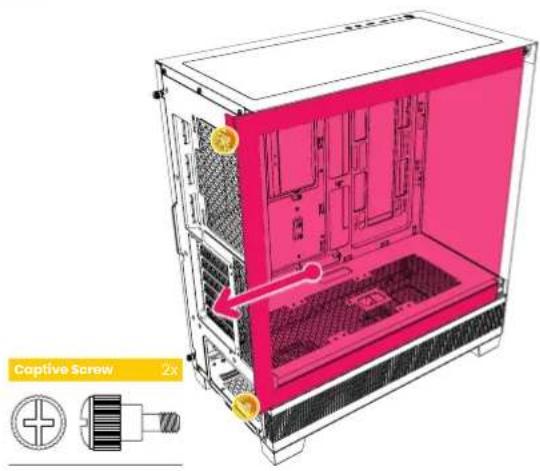

01 LEFT SIDE PANEL

Linke Seitenwand | Panneau latéral gauche | Panel lateral izquierdo | 左侧面板

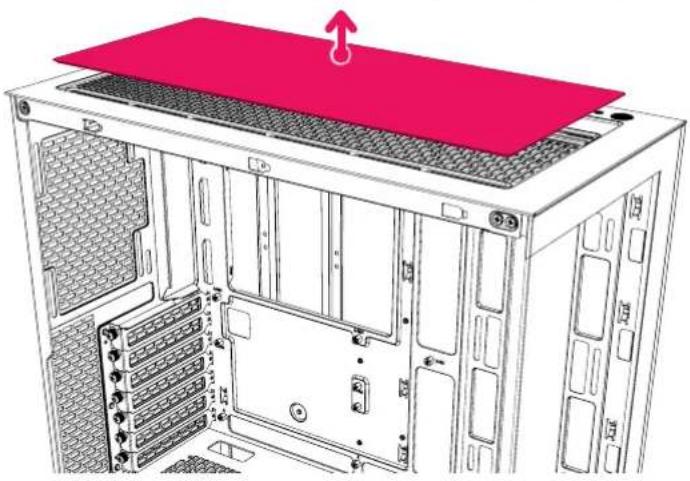

Oberer Staubfilter | Filtre à poussière supérieur | Filtro de polvo superior | 顶部灰尘过滤器

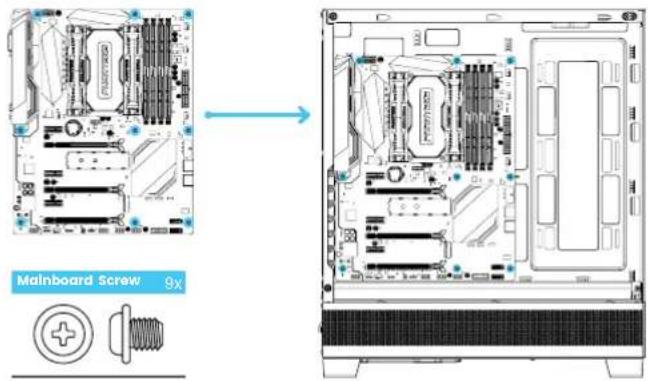

Mainboard | Carte mère | Placa base | 主板

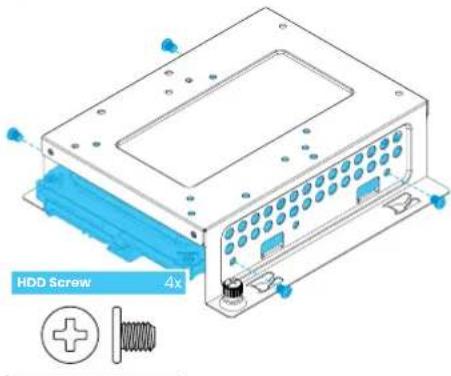

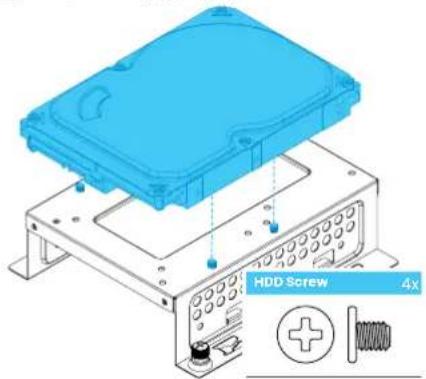

Oben 3.5-Zoll-Festplatte | Disque dur supérieur de 3.5 pouces | Disco duro superior de 3.5" | 16级 3.5英寸硬盘

Unten 3.5-Zoll-Festplatte | Disque dur inférieur de 3.5 pouces | Disco duro Inferior de 3.5" | 底部3.5英寸硬盘

D-RGB CABLES
D-RGB-Kabel | Cables D-RVB | Cables D-RGB | D-RGB 线材
D-RGB control buttons are deactivated if connected to a mainboard | D-RGB-Steuertasten sind deaktiviert, wenn sie an ein Mainboard angeschlossen sind | les boutons de contrôle D-RVB sont desactivés s'ils sont connectés à une carte mère | Les botones de control D-RGB se desactivent si se correcto à une place base | 若连接主板灯光接口，机路灯拉按键将失效
Erweitern Sie mit weiteren D-RGB-Produkten Développez-vous avec plus de produits D-RGB Expanda con más productos D-RGB 通过更多 D-RGB 产品进行扩展

Optional | Sync lighting to the mainboard
Synchronisleren Sie die Beleuchtung mit dem Mainboard Synchroniser l'éclairage avec la carte mère Sincroniza la iluminación con la placa base 将灯光同步到主板
