MODE D'EMPLOI EliteDisplay E243m HP
Manuel de l'utilisateur
HDMI, le logo HDMI et High-Definition Multimedia Interface sont des marques de commerce ou des marques déposées de HDMI Licensing LLC. Windows est une marque commerciale déposée ou une marque commerciale de Microsoft Corporation aux États-Unis et/ou dans d'autres pays.
Les informations contenues dans le présent document peuvent faire l'objet de modifications sans préavis. Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie expresse accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenu responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions.
Ce guide décrit les fonctionnalités qui sont communes à la plupart des modèles. Certaines fonctions peuvent ne pas être disponibles sur votre produit. Pour accéder au manuel de l'utilisateur le plus récent, accédez à la page http://www.hp.com/support et sélectionnez votre pays. Sélectionnez Trouver mon produit, puis suivez les instructions à l'écran.
Première édition : juillet 2017
Référence du document : 926258-051
À propos de ce guide
Ce guide fournit des informations sur les caractéristiques du moniteur, l'installation du moniteur, en utilisant le logiciel et les spécifications techniques.
⚠ AVERTISSEMENT ! Indique une situation dangereuse pouvant entraîner des blessures graves voire mortelles.
ATTENTION : Indique une situation dangereuse pouvant entraîner des blessures mineures ou de gravité modérée.
IMPORTANT : Indique les informations considérées comme importantes mais non dangereuses (par exemple, des messages associés à des dommages matériels). Une notification alerte l'utilisateur que si une procédure n'est pas scrupuleusement suivie, cela peut entraîner une perte de données ou une détérioration du matériel ou des logiciels. Contient également des informations essentielles pour expliquer un concept ou pour terminer une tâche.
REMARQUE : Contient des informations supplémentaires qui soulignent ou complètent les points importants du texte principal.
CONSEIL : Fournit des conseils utiles pour terminer une tâche.
HIGH-DEFINITION MULTIMEDIA INTERFACE
Ce produit intègre la technologie HDMI.
Sommaire
1 Mise en route .... 1
Informations importantes sur la sécurité .... 1
Composants et caractéristiques du produit .... 2
Caractéristiques .... 2
Composants arrières et latéraux 4
Commandes du panneau avant 6
Installation du moniteur .... 7
Fixation du socle du moniteur .... 7
Branchement des câbles 8
Réglage du moniteur 13
Mise sous tension du moniteur .... 15
Installation d'un verrou de sécurité .... 16
Montage du moniteur .... 16
Retrait du socle du moniteur .... 17
Fixation du support de montage VESA 18
2 Fonctionnement du moniteur .... 19
Logiciels et utilitaires .... 19
Fichier d'informations .... 19
Fichier de correspondance des couleurs (ICM) 19
Installation des fichiers INF et ICM 19
Installation à partir du disque optique (disponible dans certaines régions) 19
Téléchargement depuis Internet 20
Utilisation du menu d'affichage à l'écran (OSD) 20
Affectation des boutons de fonction 21
Caméra 22
Utilisation du mode Veille automatique 23
Réglage du mode Faible lumière bleue 23
3 Support et dépannage 24
Résolution des problèmes communs 24
Utilisation de la fonction d'ajustement automatique (entrée analogique) 25
Amélioration de la qualité de l'image (entrée analogique) 26
Verrouillage des boutons 27
Contacter l'assistance technique 27
Avant d'appeler le service d'assistance technique 27
Emplacement du numéro de série et de référence du produit 28
4 Entretien du moniteur .... 29
Directives d'entretien 29
Nettoyage du moniteur 29
Expédition du moniteur .... 30
Annexe A Caractéristiques techniques 31
Modèle 60,5 cm / 23,8 pouces .... 31
Modèle 68,5 cm / 27 pouces .... 32
Résolutions d'affichage prédéfinies 32
Modèles de 60,5 cm/23,8 pouces et 68,5 cm/27 pouces .... 32
Modèles de 60,5 cm/23,8 pouces et 68,5 cm/27 pouces .... 33
Entrée dans les modes utilisateur .... 33
Fonction d'économie d'énergie 33
Annexe B Accessibilité 35
Technologies d'assistance pris en charge 35
Contacter l'assistance technique 35
1 Mise en route
Un adaptateur et un cordon d'alimentation secteur peuvent être fournis avec le moniteur. Si vous vous servez d'un autre cordon, utilisez uniquement une source d'alimentation et prise adaptées à cet écran. Pour plus d'informations sur le jeu de cordons d'alimentation à utiliser avec le moniteur, reportez-vous aux Informations sur le produit fournies sur votre disque optique ou dans la documentation incluse.
⚠ AVERTISSEMENT ! Pour réduire les risques de choc électrique ou de détérioration du matériel :
- Branchez le cordon d'alimentation sur une prise secteur facilement accessible.
- Mettez l'ordinateur hors tension en débranchant le cordon d'alimentation de la prise secteur.
- Si le cordon d'alimentation dispose d'une fiche tripolaire, branchez-le sur une prise tripolaire reliée à la terre. Ne désactivez pas la broche de mise à la terre du cordon d'alimentation, en branchant un adaptateur bipolaire par exemple. La broche de mise à la terre constitue un élément de sécurité essentiel.
Pour votre sécurité, ne placez rien sur le cordon d'alimentation ou sur tout autre câble. Arrangez-les de telle façon que personne ne puisse accidentellement les piétiner ou trébucher dessus. Ne tirez pas sur les cordons et câbles. Lors du débranchement du cordon d'une prise secteur, saisissez le cordon par lafiche.
Pour réduire les risques de blessures graves, lisez le manuel Sécurité et ergonomie du poste de travail. Il décrit la configuration du poste de travail, la posture, ainsi que les conditions de sécurité et de travail appropriées pour les utilisateurs d'ordinateurs. Le manuel Sécurité et ergonomie du poste de travail contient également d'importantes informations sur la sécurité mécanique et électrique. Le manuel Sécurité et ergonomie du poste de travail est également disponible en ligne à l'adresse http://www.hp.com/ergo.
IMPORTANT : Pour protéger le moniteur et l'ordinateur, branchez tous les cordons d'alimentation de l'ordinateur et de ses périphériques (par exemple un moniteur, une imprimante, un scanner) sur un dispositif de protection contre les surtensions tel qu'une prise multiple ou UPS (alimentation sans coupure). Les prises multiples n'offrent pas toutes une protection contre les surtensions ; les prises multiples doivent indiquer spécifiquement qu'elles ont cette capacité. Utilisez une prise multiple pour laquelle le fabricant offre une garantie de remplacement en cas de dommages, de manière à pouvoir remplacer l'équipement si la protection contre les surtensions s'avérait défectueuse.
Utilisez des meubles de taille appropriée et conçus pour soutenir correctement votre écran à cristaux liquides HP.
AVERTISSEMENT ! Les écrans à cristaux liquides qui sont placés de manière inappropriée sur des commodes, des bibliothèques, des étagères, des bureaux, des haut-parleurs ou des tiroirs pourraient tomber et entraîner des blessures.
Acheminez tous les cordons et câbles connectés à l'écran à cristaux liquides de manière à ce qu'ils ne puissent pas être tirés, attrapés ou arrachés.
Veillez à ce que l'intensité totale en ampères des appareils branchés sur la prise électrique n'excède pas l'intensité nominale de la prise, et que l'intensité totale en ampères des appareils branchés sur le cordon d'alimentation n'excède pas l'intensité nominale du cordon. Vérifiez les valeurs mentionnées sur l'étiquette des capacités électriques afin de déterminer l'intensité nominale (AMPS ou A) de chaque appareil.
Installez le moniteur près d'une prise secteur à laquelle vous pouvez accéder facilement. Déconnectez le moniteur en saisissant la fiche d'une main ferme et en la retirant de la prise secteur. Ne déconnectez jamais le moniteur en tirant sur le cordon d'alimentation.
Ne laissez pas tomber le moniteur et ne le placez pas sur une surface instable.
REMARQUE : Ce produit est adapté au divertissement. Veillez à placer l'écran dans un environnement lumineux et contrôlé afin d'éviter les interférences avec la lumière et les surfaces lumineuses environnantes qui pourraient entraîner des reflets gênants sur l'écran.
Composants et caractéristiques du produit
Caractéristiques
Ce manuel présente les caractéristiques des moniteurs suivants :
Moniteur disposant d'une diagonale d'écran de 60,5 cm (23,8 pouces) d'une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine
- Moniteur disposant d'une diagonale d'écran de 68,5 cm (27 pouces) d'une résolution de 1920 x 1080, avec prise en charge des résolutions inférieures ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine
Voici quelques caractéristiques de l'écran :
- Écran antireflet avec rétroéclairage LED
- Skype Entreprise – caméra en incrustation certifiée et microphone pour la collaboration en ligne (certains modèles)
Angle large favorisant le visionnage en position assise, debout ou de côté
• Possibilité de régler l'inclinaison
- Possibilité de faire pivoter le panneau du moniteur de l'orientation paysage en orientation portrait
- Possibilité de réglage de l'angle de rotation et de la hauteur
- Socle amovible permettant divers montages du moniteur
- Entrées vidéo DisplayPort et VGA (câbles fournis)
Une entrée vidéo HDMI (High-Definition Multimedia Interface) (câble non fourni)
- Concentrateur USB 3.0 avec un port en amont (vers l'ordinateur) et deux ports en aval (vers des périphériques USB)
-
Câble USB BM vers AM fourni pour relier le concentrateur USB du moniteur au connecteur USB de l'ordinateur (modèle de 23,8 pouces uniquement)
-
Câble USB CM vers AM fourni pour relier le concentrateur USB du moniteur au connecteur USB de l'ordinateur (modèle de 27 pouces uniquement)
- Fonction Plug and Play, si celle-ci est prise en charge par votre système d'exploitation
- Emplacement de sécurité à l'arrière du moniteur pour câble antivol optionnel
Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran
• Logiciel HP Display Assistant pour ajuster les réglages du moniteur et activer la fonction antivol
• Logiciel CyberLink YouCam
• Protection de contenu numérique à bande passante élevée (HDCP) sur toutes les entrées numériques
- Disque optique comprenant le logiciel, la documentation du produit et les pilotes du moniteur (fourni avec le moniteur dans certaines régions)
- Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique
REMARQUE : Pour obtenir des informations sur la sécurité et les réglementations, reportez-vous aux Informations sur le produit fournies sur votre disque optique (si celui-ci est inclus) ou dans la documentation fournie avec votre produit. Pour obtenir des mises à jour du manuel de l'utilisateur de votre produit, rendez-vous sur http://www.hp.com/support. Sélectionnez Trouver mon produit, puis suivez les instructions à l'écran.

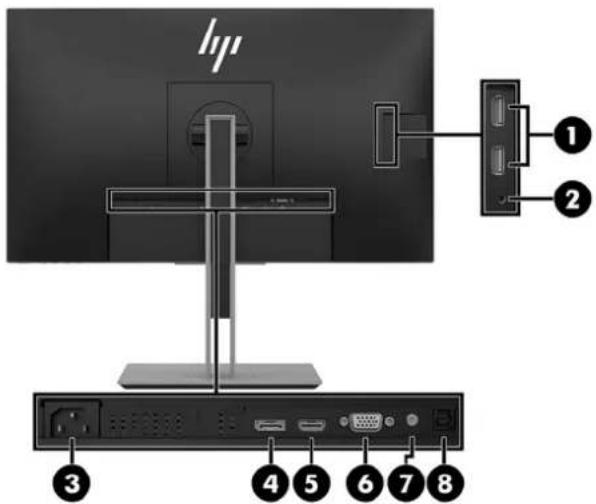

Composants arrières et latéraux
1
2
3
4
5
6
7
8
Modèle de 23,8 pouces
| Composant Fonction |
| 1 Ports USB (2) Permettent de connecter des périphériques USB. |
| 2 Prise casque pour sortie audio Permet de connecter des haut-parleurs stéréo avec alimentation, un casque, des écouteurs ou un câble audio de télévision en option.AVERTISSEMENT ! Pour réduire le risque de lésions, réduisez le volume avant d'utiliser un casque, des écouteurs ou un micro-casque. Pour obtenir des informations supplémentaires sur la sécurité, reportez-vous au document Informations sur le produit fourni sur le disque optique, si ce dernier est inclus avec votre produit.REMARQUE : Le branchement d'un périphérique sur la prise du casque entraîne la désactivation des haut-parleurs du moniteur. |
| 3 Connecteur d'alimentation Permet de connecter un cordon d'alimentation. |
| 4 Port DisplayPort Permet de connecter un câble DisplayPort à l'appareil source. |
| 5 Port HDMI Permet de connecter un câble HDMI à l'appareil source. |
| 6 Port VGA Permet de connecter un câble VGA à l'appareil source. |
| 7 Port de connexion d'entrée audio Connecte le câble audio au moniteur. |
| 8 Port USB 3.0 en amont Permet de relier l'appareil source et le moniteur à l'aide d'un câble USB de Type-B. |

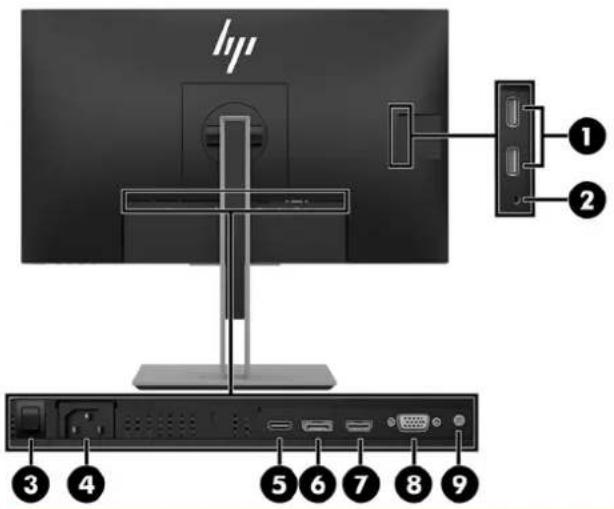

1 Ports USB (2) Permettent de connecter des périphériques USB.
2 Prise casque pour sortie audio Permet de connecter des haut-parleurs stéréo avec alimentation, un casque, des écouteurs ou un câble audio de télévision en option.
AVERTISSEMENT ! Pour réduire le risque de lésions, réduisez le volume avant d'utiliser un casque, des écouteurs ou un microcasque. Pour obtenir des informations supplémentaires sur la sécurité, reportez-vous au document Informations sur le produit fourni sur le disque optique, si ce dernier est inclus avec votre produit.
REMARQUE : Le branchement d'un périphérique sur la prise du casque entraîne la désactivation des haut-parleurs du moniteur.
3 Interrupteur principal Permet d'allumer ou d'éteindre l'écran.
REMARQUE : Mettre l'interrupteur en position éteinte mettra le moniteur dans son état d'alimentation le plus faible lorsqu'il n'est pas en cours d'utilisation.
4 Connecteur d'alimentation Permet de connecter un cordon d'alimentation.
5 Port USB Type-C Permet de relier l'appareil source et le moniteur à l'aide d'un câble USB CM—CM ou CM-AM.
6 Port DisplayPort Permet de connecter un câble DisplayPort à l'appareil source.
7 Port HDMI Permet de connecter un câble HDMI à l'appareil source.
8 Port VGA Permet de connecter un câble VGA à l'appareil source.
9 Port de connexion d'entrée audio Connecte le câble audio au moniteur.

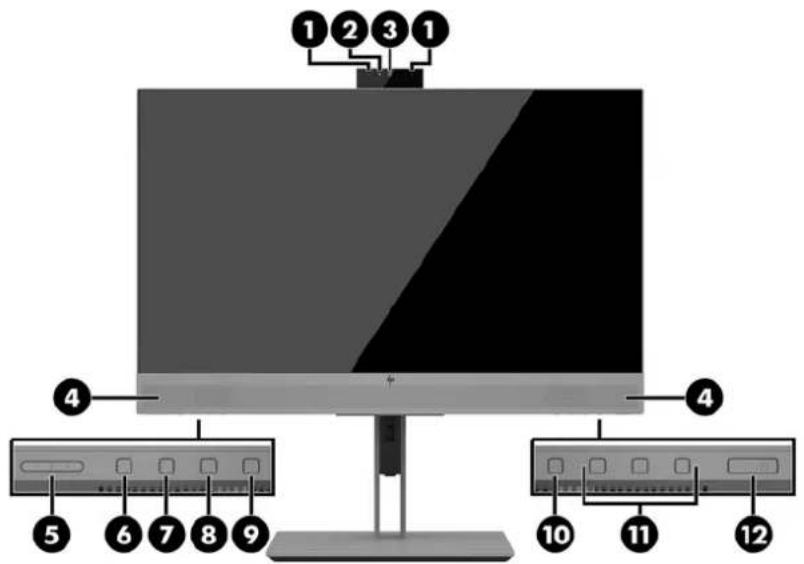

Commandes du panneau avant
4
5 6 7 8 9
10 11 12
Modèles de 23,8 pouces et 27 pouces
| Composant Fonction |
| 1 Microphones de la caméra Vous permettent de participer à une visioconférence. |
| 2 Voyant de la caméra On (activé) : La caméra est en cours d'utilisation. |
| 3 Lentille de la webcam Transmet votre image au cours d'une visioconférence. |
| 4 Haut-parleurs Transmettent l'audio de l'entrée audio. |
| 5 | Bouton +/- (Plus/Moins) | Appuyez sur (+) ou (-) pour augmenter ou diminuer le volume des haut-parleurs. |
| 6 Bouton Répondre/Appeler Appuyez pour répondre ou passer un appel.S'allume en vert lorsque vous êtes en ligne.Un voyant vert et un voyant rouge clignotent lors d'un appel entrant. |
| 7 Bouton Muet du microphone | Appuyez pour activer ou désactiver le son du microphone de la caméra.S'allume en orange lorsque le microphone est désactivé. |
| 8 Bouton Muet des haut-parleurs | Appuyez pour activer ou désactiver le son des haut-parleurs de la webcam.S'allume en orange lorsque les haut-parleurs sont désactivés. |
| 9 | Bouton Refuser/Raccrocher | Appuyez pour refuser ou mettre fin à un appel.Un voyant vert et un voyant rouge clignotent lors d'un appel entrant. |
| 10 Bouton Menu Permet d'ouvrir le menu OSD, de sélectionner un élément du menu OSD ou de fermer le menu OSD. Un voyant est allumé au-dessus du bouton Menu lorsque le menu OSD est ouvert. |
| 11 | Boutons de fonction | Utilisez ces boutons pour naviguer dans le menu d'affichage à l'écran (OSD) selon les indicateurs situés au-dessus des boutons activés lorsque le menu d'affichage à l'écran (OSD) est ouvert. |
Modèles de 23,8 pouces et 27 pouces
Composant Fonction
REMARQUE : Vous pouvez reconfigurer les boutons de fonction dans le menu OSD pour sélectionner rapidement les opérations plus couramment utilisées. Consultez la section Affection des boutons de fonction à la page 21 pour en savoir plus.
12 Interrupteur d'alimentation Appuyez sur l'interrupteur pour allumer ou éteindre l'écran. Le voyant d'alimentation situé au-dessus de l'interrupteur est allumé lorsque le moniteur est sous tension.
REMARQUE : Pour voir un simulateur du menu OSD, visitez le site HP Customer Self-Repair Services Media Library à l'adresse suivante : http://www.hp.com/go/sml.
Installation du moniteur

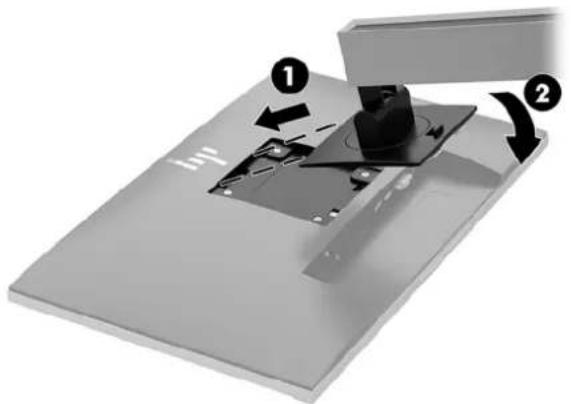

Fixation du socle du moniteur
IMPORTANT : Pour éviter d'endommager l'écran, ne touchez pas la surface de l'écran LCD. La pression sur le panneau peut entraîner la non-uniformité des couleurs ou la désorientation des cristaux liquides. Si cela se produit, l'écran ne pourra reprendre son état normal.
- Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et propre.
- Faites glisser le bord supérieur de la plaque de montage du socle sous le rebord supérieur de l'encoche située à l'arrière du panneau (1).
- Insérez le bord inférieur de la plaque de montage du socle dans l'encoche jusqu'à ce que celle-ci s'enclenche (2).
- Le loquet est libéré lorsque le socle est correctement enclenché.
Branchement des câbles
REMARQUE : Le moniteur est livré avec certains câbles. Tous les câbles mentionnés dans cette section ne sont pas forcément fournis avec le moniteur.
- Placez l'écran près de l'ordinateur, dans un endroit pratique et bien ventilé.

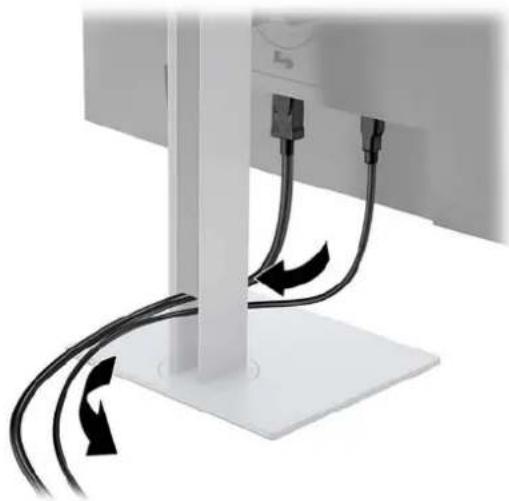

- Avant de brancher les câbles, acheminez-les à travers le trou prévu à cet effet au centre du socle.
- Connectez un câble vidéo.
REMARQUE : Les entrées recevant un signal vidéo valide sont détectées automatiquement par l'écran. Vous pouvez sélectionner les entrées en appuyant sur le bouton Menu pour accéder au menu de réglage à l'écran (OSD) et en sélectionnant Contrôle des entrées.
- Branchez une extrémité du câble VGA au connecteur VGA situé à l'arrière du moniteur et l'autre extrémité au connecteur VGA de l'appareil source.
VGA

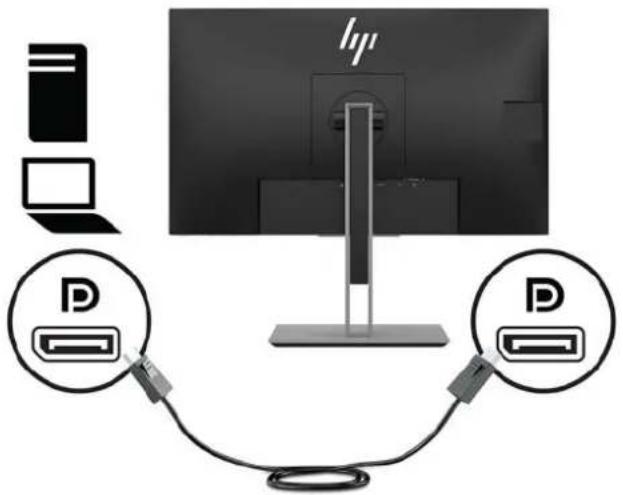

- Branchez une extrémité du câble DisplayPort au port d'entrée DisplayPort situé à l'arrière du moniteur et l'autre extrémité au port DisplayPort de l'appareil source.

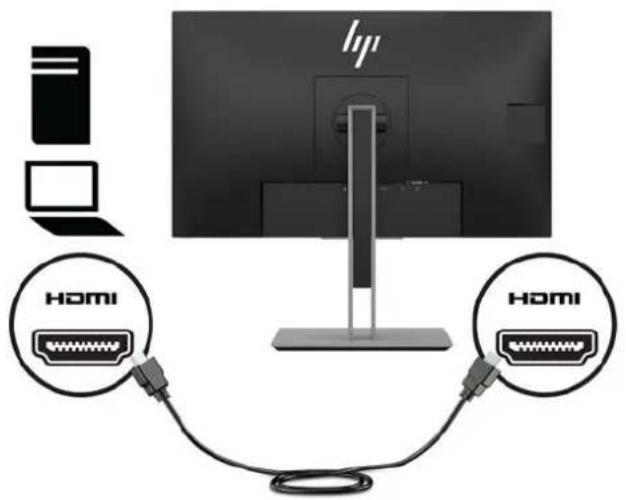

- Raccordez une extrémité du câble HDMI (non fourni) au port HDMI situé à l'arrière du moniteur et l'autre extrémité au port HDMI de l'appareil source.
- Connectez un câble USB CM vers CM (non fourni) au port USB Type C. Ensuite, branchez le connecteur Type M au port USB en aval du périphérique source.
REMARQUE : Le câble USB CM vers CM fournit une alimentation électrique allant jusqu'à 15 W (5 V, 3 A).
- Branchez un câble au port USB en amont situé à l'arrière du moniteur (fournit une transaction de données pour afficher des ports USB Type-A).

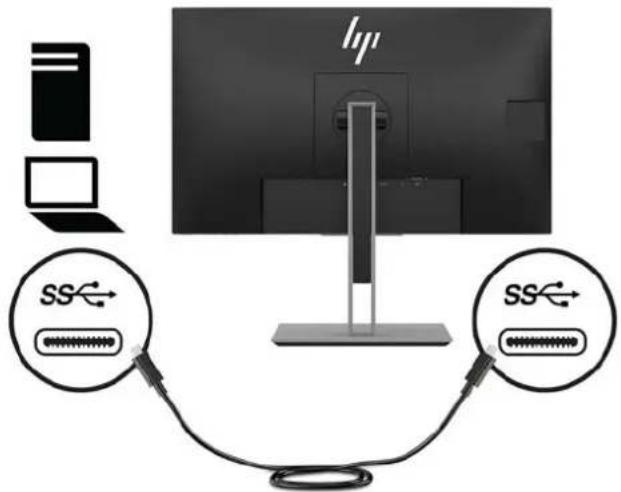

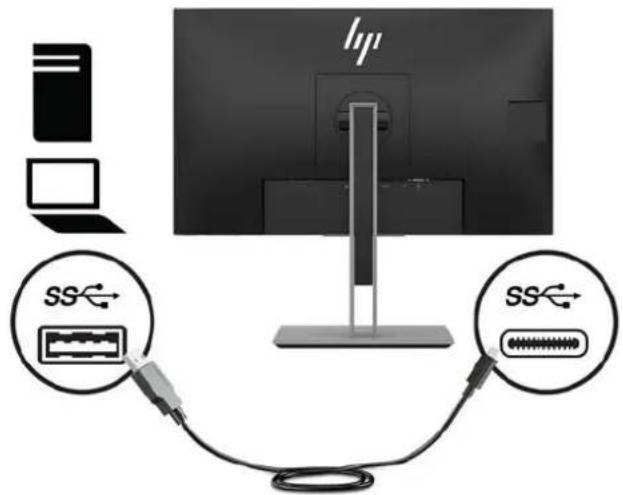

- Branchez le connecteur Type-C du câble USB en amont sur le port USB en amont situé à l'arrière du moniteur. Ensuite, branchez le connecteur Type-A du câble au port USB en aval du périphérique source (modèle de 27 pouces uniquement).

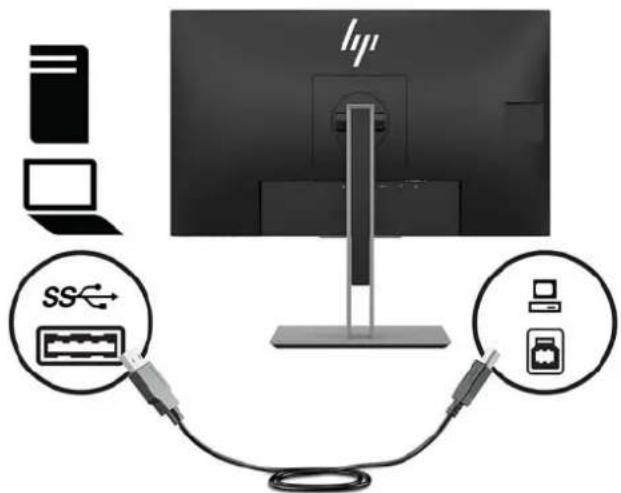

- Branchez le connecteur Type-B du câble USB en amont sur le port USB en aval situé à l'arrière du moniteur. Puis branchez le connecteur Type-A du câble au port USB en aval situé sur le périphérique source. (modèle de 23,8 pouces uniquement)

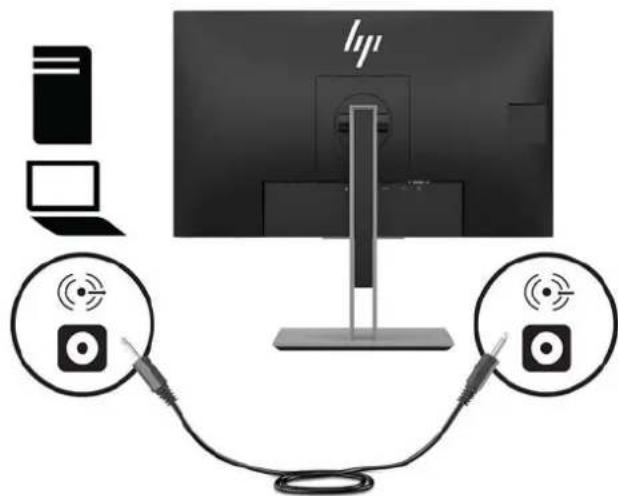

- Pour activer le son des haut-parleurs du moniteur, branchez une extrémité du câble audio (non fourni avec le moniteur) à la prise d'entrée audio du moniteur et l'autre extrémité à la prise de sortie audio de l'appareil source.

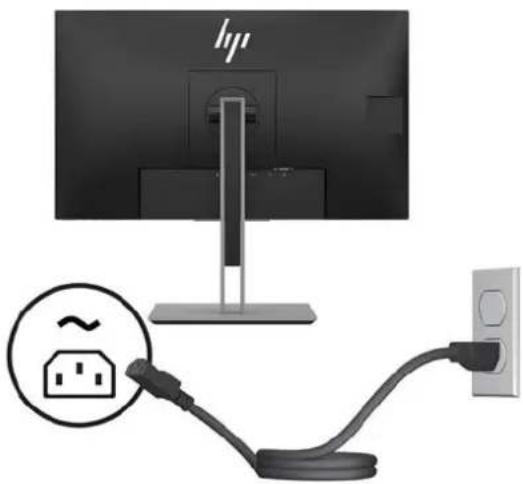

- Branchez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière du moniteur, et l'autre extrémité à une prise secteur.
AVERTISSEMENT ! Pour réduire les risques de choc électrique ou de détérioration du matériel :
Ne désactivez pas la prise de terre du cordon d'alimentation. La prise de terre est un élément de sécurité essentiel.
Branchez le cordon d'alimentation dans une prise secteur mise à la terre à laquelle vous pouvez accéder facilement et à tout moment.
Mettez l'équipement hors tension en débranchant le cordon d'alimentation de la prise secteur.
Pour votre sécurité, ne placez rien sur le cordon d'alimentation ou sur tout autre câble. Arrangez-les de telle façon que personne ne puisse accidentellement les piétiner ou trébucher dessus. Ne tirez pas sur les cordons et câbles. Saisissez le cordon par lafiche lorsque vous débranchez le cordon d'alimentation de la prise secteur.
Réglage du moniteur
- Inclinez l'écran vers l'avant ou vers l'arrière pour l'installer dans une position confortable, au niveau des yeux.

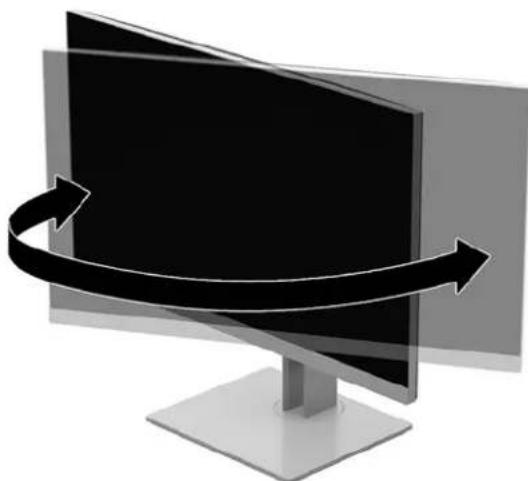

- Faites pivoter le panneau du moniteur vers la gauche ou la droite pour obtenir un meilleur angle de visionnage.
- Réglez la hauteur de l'écran de votre station de travail sur une position confortable. Le bord supérieur de la face avant du moniteur ne doit pas dépasser le niveau des yeux. Un écran bénéficiant d'une position basse et inclinée est en général plus confortable pour les utilisateurs porteurs de lentilles de contact. L'écran doit être repositionné en fonction de la posture que vous adoptez au cours de votre journée de travail.

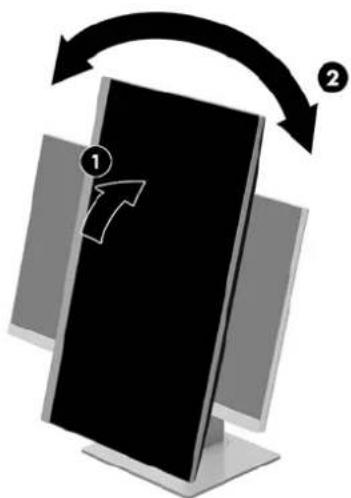

- Vous pouvez faire pivoter le panneau du moniteur de l'orientation paysage à l'orientation portrait en fonction de votre utilisation.
a. Réglez le moniteur en position pleine hauteur et inclinez le panneau du moniteur pour le ramener à la position d'inclinaison complète (1).
b. Faites pivoter le panneau du moniteur de 90° dans le sens inverse des aiguilles d'une montre de l'orientation paysage à l'orientation portrait (2).
ATTENTION : Si le moniteur n'est pas en position pleine hauteur et en pleine inclinaison lors de la rotation, le coin inférieur droit du panneau du moniteur entrera en contact avec le socle et risquera d'endommager le moniteur.
REMARQUE : Pour afficher des informations sur l'écran en mode portrait, vous devez installer le logiciel HP Display Assistant présent sur le CD de logiciels et de documentation ou le télécharger sur www.hp.com/support. Le menu OSD peut également pivoter en mode portrait. Pour faire pivoter le menu OSD, accédez à ce dernier en appuyant sur le bouton Menu situé sur la face avant, puis sélectionnez OSD Control (Contrôle OSD) dans le menu, puis OSD Rotation (Faire pivoter OSD).
Mise sous tension du moniteur
- Appuyez sur le bouton d'alimentation de l'ordinateur pour le mettre sous tension.

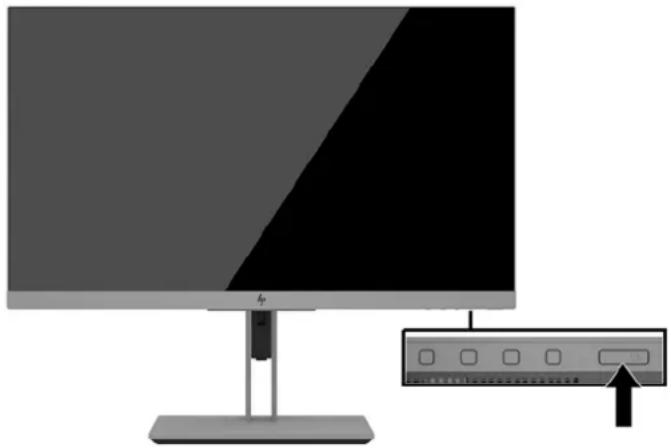

- Appuyez sur le bouton d'alimentation situé en bas du moniteur pour mettre ce dernier sous tension.
ATTENTION : Notez que l'image rémanente peut être endommagée si la même image statique est affichée sur un moniteur après 12 heures consécutives ou plus de non-utilisation. Pour éviter de tels dommages à votre écran, veillez à toujours activer un économiseur d'écran ou à éteindre le moniteur si ce dernier doit rester inutilisé pendant une période prolongée. La rémanence d'image est un état qui peut se produire sur tous les écrans LCD. Les dommages d'image rémanente sur le moniteur ne sont pas couverts par la garantie.
REMARQUE : Si le bouton d'alimentation ne répond pas, la fonction de verrouillage du bouton d'alimentation est peut-être activée. Pour désactiver cette fonction, maintenez enfoncé le bouton d'alimentation du moniteur pendant 10 secondes.
REMARQUE : Vous pouvez désactiver le voyant d'alimentation dans le menu OSD. Appuyez sur le bouton Menu du panneau avant du moniteur, puis sélectionnez Commande d'alimentation > Voyant d'alimentation > Non.
Lorsque le moniteur est sous tension, un message État du moniteur s'affiche pendant cinq secondes. Le message indique à quelle entrée correspond le signal actif actuel, l'état du réglage de la mise en source du commutateur automatique (activé ou désactivé ; le paramètre par défaut est Activé), la résolution de l'écran actuelle préréglée et la résolution de l'écran recommandée.
L'écran recherche automatiquement une entrée active dans les entrées de signal et utilise celle-ci pour l'affichage.
Installation d'un verrou de sécurité

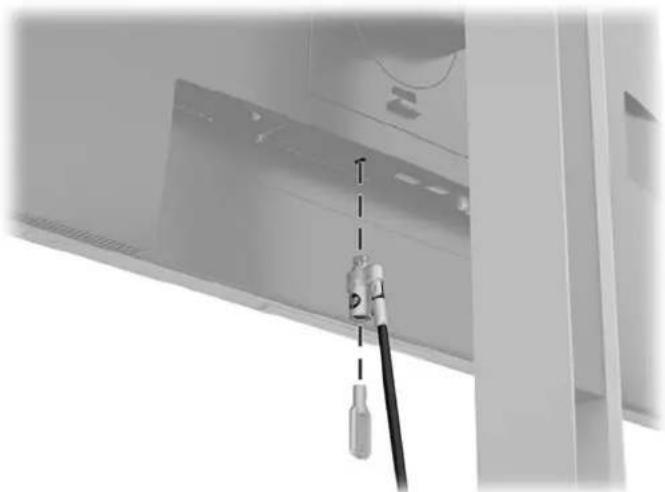

Vous pouvez attacher le moniteur à un objet fixe à l'aide d'un câble de sécurité optionnel disponible chez HP.

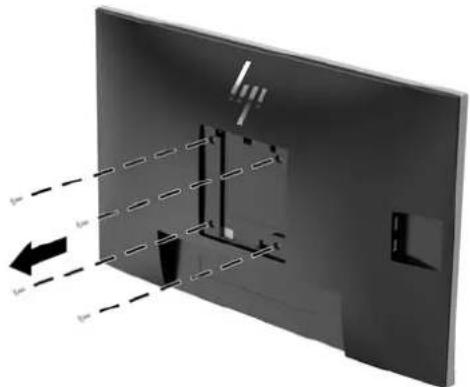

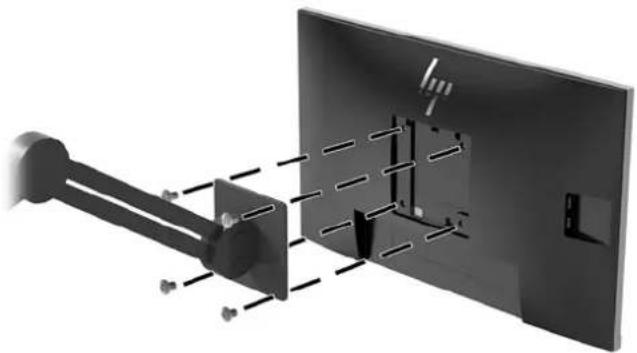

L'écran peut être fixé sur un mur, un bras pivotant ou tout autre dispositif de montage.
REMARQUE : Cet appareil peut être utilisé avec un support de montage mural de spécification UL ou CSA.
ATTENTION : Le moniteur est compatible avec les trous de montage de 100 mm de la norme industrielle VESA. Quatre vis de 4 mm de diamètre, d'un pas de 0,7 et de 10 mm de long seront nécessaires pour fixer une solution de montage d'un autre fabricant sur le panneau du moniteur. Des vis plus longues peuvent endommager le panneau du moniteur. Il est important de vérifier que la solution de montage du fabricant tiers est conforme à la norme VESA et conçue pour supporter le poids du moniteur. Pour un fonctionnement optimal, il est essentiel d'utiliser les câbles d'alimentation et vidéo fournis avec le moniteur.
Retrait du socle du moniteur
Vous pouvez retirer le socle du moniteur en vue de fixer ce dernier au mur, sur un bras pivotant ou un autre accessoire de montage.
ATTENTION : Avant de commencer à démonter le moniteur, assurez-vous qu'il est éteint et que tous les câbles sont déconnectés.
- Déconnectez et retirez tous les câbles du moniteur.
- Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et propre.
- Poussez le loquet situé au centre inférieur du moniteur vers le haut (1).
- Soulevez le bas du socle jusqu'à ce que la plaque de montage se dégage de l'encoche du panneau (2).
- Faites glisser le socle pour le dégager de l'encoche.
Fixation du support de montage VESA
- Retirez les quatre vis des orifices VESA situés à l'arrière du panneau du moniteur.
- Installez la plaque de montage au mur ou au bras pivotant de votre choix en utilisant les quatre vis qui ont été retirées des orifices VESA à l'arrière du panneau du moniteur.
2 Fonctionnement du moniteur
Logiciels et utilitaires
Le disque optique (si celui-ci est livré avec le moniteur) contient des fichiers que vous pouvez installer sur votre ordinateur. Si vous n'avez pas d'une unité optique, vous pouvez télécharger les fichiers en vous rendant sur http://www.hp.com/support.
Fichier INF (Information)
Fichiers ICM (Image Color Matching) (un pour chaque espace couleur calibré)
• Le logiciel HP Display Assistant
Le fichier INF définit les ressources qu'utilisent les systèmes d'exploitation Windows® pour assurer la compatibilité entre le moniteur et la carte graphique de l'ordinateur.
Ce moniteur est prêt à l'emploi (compatible avec la fonctionnalité « Plug and Play » de Microsoft Windows) et fonctionnera correctement sans que vous ayez besoin d'installer au préalable le fichier INF. Pour pouvoir utiliser la fonctionnalité Plug and Play du moniteur, il faut que la carte graphique de l'ordinateur soit conforme à la norme VESA DDC2 et que le moniteur se connecte directement à la carte graphique. La fonction Plug & Play ne fonctionne pas si vous disposez de connecteurs de type BNC distincts ou de gaines/boîtes de dérivation.
Fichier de correspondance des couleurs (ICM)
Les fichiers ICM sont des fichiers de données utilisés par les applications graphiques afin de garantir une bonne correspondance des couleurs entre l'écran et une imprimante ou un scanner. Ce fichier est activé à partir de programmes graphiques qui prennent cette fonctionnalité en charge.
REMARQUE : Le profil couleur ICM est défini conformément au format spécifié par l'ICC (International Color Consortium).
Installation des fichiers INF et ICM
Une fois que vous déterminer que vous avez besoin d'une mise à jour, utilisez l'une des méthodes suivantes pour installer les fichiers.
Installation à partir du disque optique (disponible dans certaines régions)
Pour installer les fichiers INF et ICM à partir du disque :
- Introduisez le disque optique dans l'unité optique de l'ordinateur. Le menu du disque optique s'affiche.
- Affichez le fichier HP Monitor Software Information (Informations du logiciel du moniteur HP).
- Sélectionnez Install Monitor Driver Software (Installer le pilote du moniteur).
- Suivez les instructions à l'écran.
- Vérifiez dans le volet Affichage du Panneau de configuration Windows que la résolution et la fréquence de rafraîchissement sont correctes.
Téléchargement depuis Internet
Si votre ordinateur ou périphérique source n'est pas pourvu d'une unité optique, vous pouvez télécharger la dernière version des fichiers INF et ICM depuis le site Web d'assistance HP relatif aux écrans.
- Rendez-vous sur http://www.hp.com/support.
- Sélectionnez Pilotes et Logiciels.
- Suivez les instructions à l'écran pour sélectionner votre moniteur et télécharger le logiciel.
Utilisez le menu OSD pour configurer les paramètres de l'image à l'écran en fonction de vos préférences. Vous pouvez accéder et configurer le menu OSD à l'aide des boutons situés sur le panneau du moniteur.
Pour accéder au menu OSD et effectuer des réglages, procédez comme suit :
- Si l'écran n'est pas encore sous tension, appuyez sur le bouton d'alimentation du panneau avant pour l'allumer.
- Pour accéder au menu OSD, appuyez sur l'un des quatre boutons du panneau pour activer les boutons. Appuyez ensuite sur le bouton Menu pour ouvrir le menu d'affichage à l'écran (OSD).
- Utilisez les trois boutons de fonction pour naviguer, sélectionner et configurer les options du menu. Les noms des boutons à l'écran dépendent du menu ou sous-menu actif.
Le tableau suivant répertorie les sélections du menu incluses dans le menu OSD principal.
| Menu principal Description |
| Luminosité Règle le niveau de luminosité de l'écran. La valeur par défaut est 90. |
| Contraste Permet de régler le contraste de l'image. La valeur par défaut est 80. |
| Réglage des couleurs Sélectionne et ajuste la couleur de l'écran. |
| Contrôle des entrées Sélectionne le signal d'entrée vidéo. |
| Réglage de l'image Règle l'image affichée. |
| Réglage audio Règle les paramètres audio. |
| Commande d'alimentation | Permet de modifier les paramètres d'alimentation. |
| Contrôle de menu | Permet de régler l'affichage à l'écran (OSD) et les commandes des boutons de fonction. |
| Gestion Permet de régler les paramètres DDC/CI, de sélectionner la langue et de rétablir les paramètres par défaut pour tous les réglages du menu OSD. |
| Informations | Permet de sélectionner et d'afficher des informations importantes concernant le moniteur. |
| Quitter Quitte l'écran du menu OSD. |
Affectation des boutons de fonction
Appuyez sur l'un des quatre boutons de fonction de la face avant pour les activer et afficher les icônes sur ceux-ci. Les icônes de boutons et fonctions par défaut sont affichées ci-dessous.
| 1 Menu | Permet d'ouvrir le menu principal d'affichage à l'écran (OSD). |
| 2 Informations(Bouton de fonction 3 -attribuable) | Pour une entrée numérique, permet d'ouvrir le menu d'informations.Pour une entrée VGA, permet d'activer le réglage automatique qui optimise la qualité de l'image. |
| 3 Mode d'affichage(Bouton de fonction 2 -attribuable) | Permet de régler la luminosité de l'écran pour un affichage agréable. |
| 4 Entrée active suivante(Bouton de fonction 1 -attribuable) | Permet de passer de la source d'entrée du moniteur à l'entrée active suivante. |
Vous pouvez modifier les valeurs par défaut des boutons de fonction de manière à pouvoir accéder rapidement aux options de menu fréquemment utilisées lorsque ceux-ci sont activés.
Pour assigner une commande à un bouton de fonction :
- Appuyez sur l'un des quatre boutons de la face avant afin de les activer, puis appuyez sur le bouton Menu pour ouvrir le menu d'affichage à l'écran (OSD).
- Dans le menu d'affichage à l'écran (OSD), sélectionnez Contrôle de menu > Assign Buttons (Affecter les boutons), puis sélectionnez l'une des options disponibles pour le bouton que vous souhaitez configurer.
REMARQUE : Vous pouvez uniquement assigner une commande aux trois boutons de fonction. Vous ne pouvez pas reconfigurer le bouton Menu ou le bouton d'alimentation.

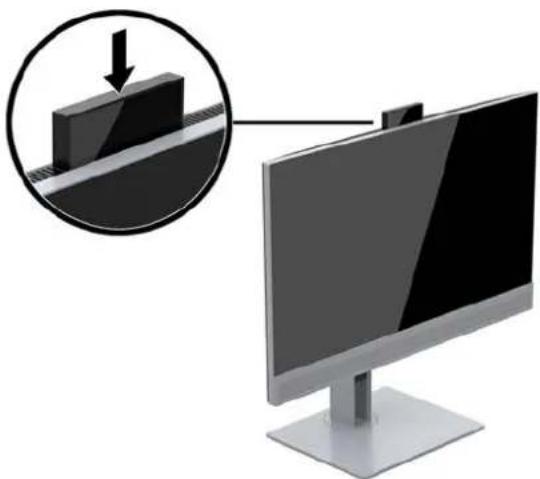

Caméra
Lorsque Skype Entreprise est installé sur votre appareil source externe, vous pouvez utiliser la caméra du moniteur comme suit :
• Effectuer des vidéoconférences
Envoyer et recevoir des messages instantanés
• Programmer des réunions
- Maintenir la sécurité des conversations
Pour ouvrir la caméra, appuyez dessus pour la déverrouiller.
Pour fermer la caméra, appuyez dessus jusqu'à ce qu'elle se verrouille.
Utilisation du mode Veille automatique
Ce moniteur prend en charge une option OSD appelée Mode veille automatique ; celle-ci vous permet d'activer ou de désactiver l'état d'alimentation réduite de l'affichage. Lorsque le mode veille automatique est activé (activé par défaut), le moniteur entre dans un état d'alimentation réduite lorsque le PC hôte indique un mode d'alimentation basse (absence de signal de synchronisation horizontale ou verticale).
Lorsque le moniteur entre en mode de consommation réduite (mode veille), celui-ci devient noir, le rétroéclairage est éteint et le voyant d'alimentation devient orange. Le moniteur utilise moins de 0,5 W lorsqu'il se trouve dans ce mode d'alimentation réduite. Le moniteur sort du mode veille lorsque le PC hôte envoie un signal actif au moniteur (par exemple, si vous activez la souris ou le clavier).
Vous pouvez désactiver le mode veille automatique dans le menu d'affichage à l'écran (OSD). Appuyez sur l'un des quatre boutons de fonction de la face avant afin d'activer ces derniers, puis appuyez sur le bouton Menu pour ouvrir le menu d'affichage à l'écran (OSD).
- Dans le menu OSD, sélectionnez Commande d'alimentation.
- Sélectionnez Mode d'alimentation.
- Sélectionnez Performance, puis sélectionnez Enregistrer et retour pour retourner au menu de commande d'alimentation.
- Sélectionnez Contrôle de l'alimentation.
- Sélectionnez Mode veille automatique.
- Sélectionnez Désactivé.
Réglage du mode Faible lumière bleue
La diminution de la lumière bleue émise par l'écran réduit l'exposition de vos yeux à cette lumière. Le moniteur HP est doté d'un paramètre permettant de réduire la lumière bleue et de d'obtenir une image plus relaxante et moins stimulante lors de la lecture de contenus sur l'écran. Pour régler votre moniteur à une luminosité d'affichage confortable, procédez comme suit.
Pour régler l'intensité de la lumière bleue de l'écran :
- Dans le menu OSD, sélectionnez Contrôle des couleurs.
- Sélectionnez Modes d'affichage.
-
Sélectionnez le paramètre souhaité :
-
Faible lumière bleue : certifié TUV. Réduit la lumière bleue pour plus de confort pour les yeux
- Nuit : règle le moniteur à la lumière bleue la plus faible pour réduire l'impact sur le sommeil
-
Lecture : optimise la lumière bleue et la luminosité pour l'affichage à l'intérieur
-
Sélectionnez Enregistrer et retour pour enregistrer votre configuration et fermer le menu Modes d'affichage. Sélectionnez Annuler si vous ne souhaitez pas enregistrer votre configuration.
-
Sélectionnez Quitter dans le menu principal.
AVERTISSEMENT ! Pour réduire les risques de blessures graves, lisez le manuel Sécurité et ergonomie du poste de travail. Il décrit la configuration du poste de travail, la posture, ainsi que les conditions de sécurité et de travail appropriées pour les utilisateurs d'ordinateurs. Le manuel Sécurité et ergonomie du poste de travail contient également d'importantes informations sur la sécurité mécanique et électrique. Le Guide de sécurité et ergonomie du poste de travail est en ligne à l'adresse http://www.hp.com/ergo.
3 Support et dépannage
Résolution des problèmes communs
Le tableau suivant répertorie les problèmes potentiels et la cause probable de chaque problème, et suggère des solutions.
| Problème Cause possible Solution |
| L'écran est vide ou la vidéo clignote. | Le cordon d'alimentation est débranché. | Branchez le cordon d'alimentation. |
| Le moniteur est mis hors tension. Appuyez sur le bouton d'alimentation situé sur la face avant.REMARQUE: Si le bouton d'alimentation ne répond pas, maintenez-le enfoncé pendant 10 secondes pour désactiver la fonction Verrouillage du bouton d'alimentation. |
| Le câble vidéo n'est pas branché correctement. | Branchez le câble vidéo correctement. Consultez la sectionBranchement des câbles à la page 8 pour en savoir plus. |
| Le système est en mode veille. Appuyez sur n'importe quelle touche du clavier ou remuez la souris quitter le mode veille. |
| La carte vidéo n'est pas compatible. | Ouvrez le menu OSD et sélectionnez le menuCommande d'entrée. Réglez Entrée activation automatique sur Désactivé et sélectionnez manuellement l'entrée. |
| L'image apparaît floue, imprécise, ou trop sombre. | La luminosité est trop faible. Ouvrez le menu OSD et sélectionnez Luminosité pour régler l'échelle de luminosité comme souhaité. |
| Aucun son ne sort des haut-parleurs ou faible volume des haut-parleurs. | La commande de volume est baissée. Réglez la commande de volume située en bas à gauche sur le panneau avant. |
| Le volume a été désactivé. Appuyez vers le haut sur la commande du volume pour rétablir le son. |
| Le volume est réduit dans le menu OSD. | Ouvrez le menu OSD et sélectionnez Commande audio > Volume, puis réglez l'échelle du volume. |
| Des écouteurs sont branchés. | Débranchez les écouteurs. Les haut-parleurs sont désactivés lorsque les écouteurs sont branchés. |
| Le message Vérifier le câble vidéo apparaît à l'écran. | Le câble vidéo du moniteur n'est pas branché. | Reliez l'ordinateur et l'écran à l'aide du câble de signal vidéo approprié. Assurez-vous que l'ordinateur est éteint durant le raccordement du câble vidéo. |
| Le message Signal entrée hors limites est affiché sur l'écran. | Les valeurs de la résolution vidéo et/ou la fréquence de rafraîchissement sont supérieures à celles prises en charge par votre moniteur. | Modifiez les paramètres pour être conformes à ceux pris en charge par l'écran. Consultez la sectionRésolutions d'affichage prédéfinies à la page 32 pour en savoir plus. |
| Le moniteur est éteint mais il ne semble pas être entré en mode veille.Le message Verrouillage de l'affichage s'affiche. | La fonction d'économie d'énergie du moniteur est désactivée. | Ouvrez le menu OSD et sélectionnez Commande d'alimentation > Mode Veille automatique et réglez la veille automatique sur Activé. |
| La fonction Verrouillage OSD du moniteur est activée. | Maintenez le bouton Menu sur la face avant enfoncé pendant 10 secondes pour déverrouiller le menu OSD. |
| Le message Verrouillage de l'interrupteur d'alimentation s'affiche. | La fonction Verrouillage du bouton de mise sous tension du moniteur est activée. | Pour déverrouiller la fonction de verrouillage du bouton d'alimentation, maintenez celui-ci enfoncé pendant 10 secondes. |

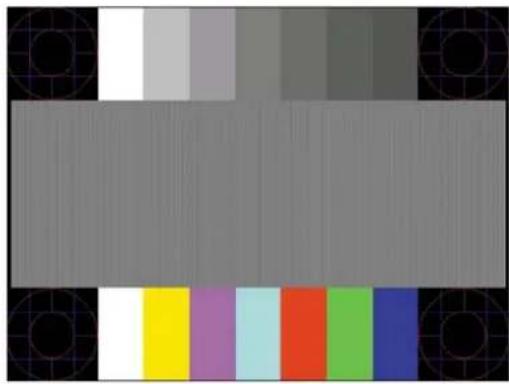

Utilisation de la fonction d'ajustement automatique (entrée analogique)
Lors de la première configuration de votre moniteur, réinitialisation des paramètres d'usine de l'ordinateur ou modification de la résolution du moniteur, la fonction d'ajustement automatique s'amorce automatiquement et essaie d'optimiser votre écran pour vous.
Vous pouvez également optimiser à tout moment les performances de l'écran pour l'entrée VGA (analogique) grâce au menu de réglage automatique du menu OSD et en utilisant le logiciel utilitaire des modèles de réglage automatique sur le disque fourni (certains modèles uniquement).
N'utilisez pas de cette procédure si le moniteur n'est pas branché à une entrée VGA. Si le moniteur est branché à une entrée VGA (analogique), cette procédure peut corriger les conditions de qualité d'image suivantes :
• Mise au point floue ou manquant de netteté
• Dédoublement de l'image, apparition de stries ou effets d'ombrage sur l'écran
• Légères barres verticales
• Minces lignes de défilement à l'horizontale
• Image décalée
Pour utiliser la fonction de réglage automatique :
- Laissez le moniteur chauffer pendant 20 minutes avant de procéder au réglage.
- Appuyez sur le bouton Menu, puis sélectionnez Réglage de l'image > Réglage automatique dans le menu OSD. Si le résultat n'est pas satisfaisant, poursuivez la procédure.
- Sélectionnez Open Auto-Adjustment Utility (Ouvrir l'utilitaire de réglage automatique) fourni sur le disque optique, s'il est inclus avec votre moniteur. La mire servant à la configuration apparaît à l'écran.
- Appuyez sur la touche Echap ou toute autre touche du clavier pour quitter la mire de test.
REMARQUE : Le logiciel utilitaire des modèles d'ajustement automatique peut être téléchargé sur http://www.hp.com/support.
Amélioration de la qualité de l'image (entrée analogique)
Deux commandes OSD peuvent être réglées pour améliorer la qualité de l'image : Horloge et Phase (disponibles dans le menu OSD).
REMARQUE : Les commandes Horloge et Phase sont ajustables uniquement lors de l'utilisation d'une entrée (VGA) analogique. Ces commandes ne sont pas ajustables pour les entrées numériques.
Le réglage Horloge doit être ajusté en premier puisque le réglage Phase dépend du réglage Horloge principal. Servez-vous de ces commandes lorsque la fonction d'ajustement automatique ne fournit pas une image satisfaisante.

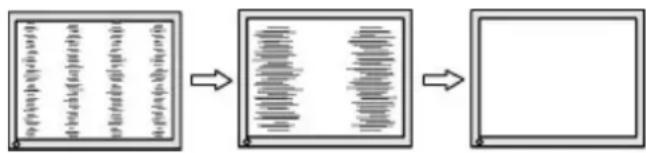

- Horloge : Permet d'augmenter ou de diminuer la valeur afin de réduire les barres verticales et horizontales qui apparaissent en arrière-plan de l'écran.
- Phase : Permet d'augmenter ou de diminuer la valeur afin de réduire le scintillement ou le flou visible.
REMARQUE : Lorsque vous utilisez les commandes, vous obtiendrez de meilleurs résultats avec l'utilitaire d'ajustement automatique fourni sur le disque.
Si l'image se déforme lors du réglage des valeurs Clock (Horloge) et Phase, continuez le réglage jusqu'à ce que la distorsion disparaisse. Pour restaurer les réglages par défaut, sélectionnez Yes (Oui) dans le menu Factory Reset (Réglage usine) du réglage à l'écran (OSD).
Pour supprimer les barres verticales (Horloge) :
- Appuyez sur le bouton Menu situé sur la face avant de l'écran pour ouvrir le menu OSD, puis sélectionnez Image Control (Contrôle de l'image).
- Sélectionnez Clock and Phase (Horloge et Phase).
- Utilisez les boutons de fonction situés sur la face avant du moniteur affichant les icônes de direction (haut et bas) pour supprimer les barres verticales. Appuyez lentement sur les boutons afin de ne pas manquer le point d'ajustement optimal.
- Après avoir ajusté l'Horloge, si des scintillements, tremblements ou barres apparaissent à l'écran, procédez au réglage de la Phase.
Pour supprimer les scintillements ou tremblements (Phase) :
- Appuyez sur le bouton Menu situé sur la face avant de l'écran pour ouvrir le menu OSD, puis sélectionnez Image Control (Contrôle de l'image).
-
Sélectionnez Clock and Phase (Horloge et Phase).
-
Appuyez sur les boutons de fonction situés sur la face avant du moniteur affichant les icônes de direction (haut et bas) pour supprimer le scintillement ou le flou visible. Des distorsions ou tremblements peuvent subsister en fonction de l'ordinateur ou de la carte contrôleur graphique installée.
Pour corriger la position de l'écran (Position horizontale ou verticale) :
- Appuyez sur le bouton Menu situé sur la face avant de l'écran pour ouvrir le menu OSD, puis sélectionnez Image Position (Position de l'image).
- Appuyez sur les boutons de fonction situés sur la face avant du moniteur affichant les icônes de direction (haut et bas) pour régler correctement la position de l'image dans la zone d'affichage du moniteur. La position horizontale décale l'image vers la gauche ou la droite ; tandis que la position verticale décale l'image vers le haut ou le bas.
Verrouillage des boutons
Maintenir le bouton d'alimentation ou Menu enfoncé pendant 10 secondes verrouillera les fonctionnalités des boutons. Vous pouvez restaurer ces fonctionnalités en appuyant à nouveau sur les boutons durant dix secondes. Cette fonctionnalité est uniquement disponible lorsque l'écran est sous tension, qu'il affiche un signal actif et lorsque le menu OSD est fermé.
Pour obtenir des informations supplémentaires quant à l'utilisation de votre moniteur, rendez-vous sur http://www.hp.com/support. Sélectionnez Recherche de votre produit, puis suivez les instructions à l'écran.
Pour résoudre un problème matériel ou logiciel, rendez-vous sur http://www.hp.com/support. Utilisez ce site pour obtenir des informations supplémentaires sur votre produit, y compris les liens vers les forums de discussion et les instructions relatives à la résolution des problèmes. Vous pouvez également obtenir les informations sur la manière de contacter HP et de soumettre une demande d'assistance.
REMARQUE : Le manuel d'utilisation du moniteur, le matériel de référence et les pilotes sont disponibles sur http://www.hp.com/support.
Avant d'appeler le service d'assistance technique
Si vous n'arrivez pas à résoudre un problème après avoir consulté les astuces de dépannage de cette section, vous devrez peut-être appeler le service d'assistance technique. Lors de votre appel, gardez les informations et éléments suivants à portée de main :
• Numéro de modèle du moniteur
• Numéro de série du moniteur
La date d'achat indiquée sur la facture
Conditions dans lesquelles le problème est survenu
• Les messages d'erreur reçus
La configuration matérielle
Nom et version du matériel et des logiciels que vous utilisez
Emplacement du numéro de série et de référence du produit
Les numéros de série et la référence se trouvent sur une étiquette située à l'arrière du panneau du moniteur. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur.
REMARQUE : Vous devrez peut-être faire pivoter partiellement le panneau du moniteur pour lire l'étiquette.
4 Entretien du moniteur
Directives d'entretien
Pour optimiser les performances et allonger la durée de vie du moniteur :
- N'ouvrez pas le boîtier du moniteur, et ne tentez pas de réparer vous-même cet appareil. Réglez uniquement les commandes couvertes par le mode d'emploi. Si le moniteur ne fonctionne pas correctement, est tombé ou est endommagé, contactez un distributeur, revendeur ou fournisseur de services HP agréé.
Utilisez un cordon d'alimentation approprié pour ce moniteur, tel qu'indiqué sur l'étiquette ou la plaque située à l'arrière du moniteur.
- Veillez à ce que l'intensité totale en ampères des appareils branchés sur la prise électrique n'excède pas l'intensité nominale de la prise, et que l'intensité totale en ampères des appareils branchés sur le cordon d'alimentation n'excède pas l'intensité nominale du cordon. Vérifiez les valeurs mentionnées sur l'étiquette des capacités électriques afin de déterminer l'intensité nominale (AMPS ou A) de chaque appareil.
- Installez le moniteur près d'une prise électrique à laquelle vous pouvez accéder facilement. Déconnectez le moniteur en saisissant la fiche d'une main ferme et en la retirant de la prise. Ne déconnectez jamais le moniteur en tirant sur le cordon d'alimentation.
- Éteignez le moniteur lorsqu'il n'est pas utilisé. Vous pouvez prolonger la durée de vie prévue de votre moniteur de manière substantielle en utilisant un économiseur d'écran et en éteignant le moniteur lorsqu'il n'est pas utilisé.
REMARQUE : Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP.
- Les logements et ouvertures dans le boîtier sont prévus pour la ventilation uniquement. Veillez à ne jamais les bloquer ou les recouvrir. Ne poussez jamais de corps étrangers dans les logements du boîtier ou autres ouvertures.
- Ne laissez pas tomber le moniteur et ne le placez pas sur une surface instable.
- Ne placez rien sur le cordon d'alimentation. Ne marchez pas sur le cordon.
- Gardez le moniteur dans un endroit bien aéré, loin de toute lumière, poussière ou humidité excessive.
Pour retirer le socle du moniteur, vous devez placer celui-ci face vers le bas sur une surface plane pour éviter de le rayer, de le déformer ou de le casser.
Nettoyage du moniteur
- Mettez le moniteur hors tension et débranchez le cordon d'alimentation de la prise secteur.
- Dépoussièrez le moniteur en essuyant l'écran et le boîtier avec un chiffon antistatique propre et doux.
- Pour un nettoyage en profondeur, utilisez un mélange composé 50% d'eau et 50% d'alcool isopropylique.
IMPORTANT : Vaporisez le nettoyant sur un chiffon et nettoyez avec précaution la surface de l'écran à l'aide du chiffon humide. Ne vaporisez jamais directement le nettoyant sur la surface de l'écran. Il risque de couler derrière le panneau et d'endommager les composants électroniques.
IMPORTANT : N'utilisez pas de nettoyants contenant des substances à base de pétrole, telles que du benzène, du diluant ou autre substance volatile pour nettoyer l'écran ou le boîtier du moniteur. Ces produits chimiques peuvent endommager l'écran.
Expédition du moniteur
Conservez l'emballage d'origine dans un endroit sûr. Il se peut que vous en ayez besoin éventuellement pour déplacer ou expédier le moniteur.
A Caractéristiques techniques
REMARQUE : Toutes les caractéristiques techniques correspondent aux caractéristiques types fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles.
Pour connaître les caractéristiques les plus récentes ou en savoir plus sur ce produit, rendez-vous sur http://www.hp.com/go/quickspecs/, puis recherchez le modèle de votre moniteur pour obtenir le document QuickSpecs spécifique à ce modèle.
Modèle 60,5 cm / 23,8 pouces
| Affichage, écran large | 60,5 cm | 23,8 pouces |
| Type | IPS | |
| Surface d'affichage Diagonale de 60,5 cm Diagonale de 23,8 po |
| Poids maximal (hors de l'emballage) 6,6 kg 14,55 lb |
| Dimensions (avec socle) |
| Hauteur (position la plus haute) | 51,37 cm | 20,22 pouces |
| Hauteur (position la plus basse) | 36,37 cm | 14,32 pouces |
| Profondeur | 21,40 cm | 8,43 pouces |
| Largeur | 53,88 cm | 21,21 pouces |
| Inclinaison -5° à 22° |
| Pivotement 45° ± 2° |
| Résolution graphique maximale 1920 x 1080 |
| Résolution graphique optimale 1920 x 1080 |
| Conditions ambiantes |
| Température de fonctionnement | 5 à 35 °C | 41 à 95 °F |
| Température de stockage | -20 à 60 °C | -4 à 140 °F |
| Humidité de stockage | | 5 % à 95 % (sans condensation) |
| Humidité de fonctionnement | | 20 % à 80 % (sans condensation) |
| Alimentation 100–240 V CA, 50/60 Hz |
| Borne d'entrée | Un connecteur USB Type-B, un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA | |
Modèle 68,5 cm / 27 pouces
| Affichage, écran large | 68,5 cm | 27 pouces |
| Type | IPS | |
| Surface d'affichage Diagonale de 68,5 cm Diagonale de 27 po |
| Poids maximal (hors de l'emballage) 7,9 kg 17,4 lb |
| Dimensions (avec socle) |
| Hauteur (position la plus haute) | 53,39 cm | 21,02 pouces |
| Hauteur (position la plus basse) | 38,39 cm | 15,11 pouces |
| Profondeur | 21,4 cm | 8,43 pouces |
| Largeur | 61,094 cm | 24,1 pouces |
| Inclinaison -5° à 22° |
| Pivotement 45° ± 2° |
| Résolution graphique maximale 1920 x 1080 |
| Résolution graphique optimale 1920 x 1080 |
| Températures ambiantes nécessaires |
| Température de fonctionnement | 5 à 35 °C | 41 à 95 °F |
| Température de stockage | -20 à 60 °C | -4 à 140 °F |
| Humidité de stockage | | 5 % à 95 % (sans condensation) |
| Humidité de fonctionnement | | 20 % à 80 % (sans condensation) |
| Alimentation 100-240 V CA, 50/60 Hz |
| Borne d'entrée Un connecteur Type C, un connecteur HDMI, un connecteur DisplayPort, un connecteur VGA |
Résolutions d'affichage prédéfinies
Les résolutions d'affichage répertoriées ci-dessous sont les modes les plus couramment utilisés ; elles sont définies comme paramètres par défaut à la sortie d'usine. Le moniteur reconnaît automatiquement ces modes préréglés et ils sont correctement dimensionnées et bien centrés sur l'écran.
Modèles de 60,5 cm/23,8 pouces et 68,5 cm/27 pouces
| Prérégl age | Format des pixels Fréquence horizontale (kHz) | Fréquence verticale (Hz) |
| 1 | 640 × 480 | 31,469 | 59,940 |
| 2 | 720 × 400 | 31,469 | 70,087 |
| 3 | 800 × 600 | 37,879 | 60,317 |
| 4 | 1024 × 768 | 48,363 | 60,004 |
| 5 1280 × 720 45,00 60,000 |
| 6 1280 × 800 49,702 59,810 |
| 7 1280 × 1024 63,981 60,020 |
| 8 1440 × 900 55,935 59,887 |
| 9 1600 × 900 60,000 60,000 |
| 10 1680 × 1050 65,290 59,954 |
| 11 1920 × 1080 67,500 60,000 |
Modèles de 60,5 cm/23,8 pouces et 68,5 cm/27 pouces
| Préréglage Nom de synchronisation Format des pixels Fréquence horizontale (kHz) | Fréquence verticale (Hz) |
| 1 480p 720 × 480 31,469 60 | | | |
| 2 576p 720 × 576 31,25 50 | | | |
| 3 720p50 1280 × 720 | 37,5 | 50 | |
| 4 720p60 1280 × 720 | 45 | 60 | |
| 5 1080p60 | 1920 × 1080 | 67,5 | 60 |
| 6 1080p50 | 1920 × 1080 | 56,25 50 | |
Entrée dans les modes utilisateur
Le signal de l'adaptateur vidéo peut de manière occasionnelle appeler un mode qui n'est pas présent dans les conditions suivantes :
- vous n'utilisez pas une carte graphique standard, ou
- vous n'utilisez pas un mode préréglé.
Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la mémoire. Le moniteur enregistre automatiquement le nouveau réglage, puis reconnaît le nouveau mode comme s'il s'agissait d'un mode prédéfini. En plus des modes prédéfinis en usine, 10 modes utilisateur peuvent être entrés et sauvegardés.
Fonction d'économie d'énergie
L'écran offre un mode d'alimentation réduite. L'écran passe en mode d'alimentation réduite s'il détecte l'absence du signal de synchronisation horizontale ou verticale. Dans ce cas, l'écran est vidé, le rétroéclairage est désactivé et le témoin d'alimentation devient orange. Le moniteur consomme 0,5 W lorsqu'il est en mode d'alimentation réduite. Une brève période de préchauffage est nécessaire avant que l'écran ne reprenne son mode de fonctionnement normal.
Veuillez consulter le manuel de l'ordinateur pour les instructions de réglage des fonctions d'économie d'énergie (ou fonctions de gestion de l'alimentation).
REMARQUE : Le mode économie d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie.
En sélectionnant certains paramètres dans l'utilitaire d'économie d'énergie de votre ordinateur, vous pouvez aussi programmer le moniteur pour entrer dans l'état de faible consommation à un moment déterminé. Lorsque l'utilitaire d'économie d'énergie du moniteur fait entrer ce dernier en état de faible consommation, le témoin d'alimentation passe à l'orange et clignote.
B Accessibilité
HP conçoit, fabrique et commercialise des produits et services accessibles à tous, y compris les personnes présentant un handicap, que ce soit de manière indépendante ou par le biais de périphériques d'assistance adaptés.
Technologies d'assistance pris en charge
Les produits HP prennent en charge une grande variété de système d'exploitation technologies d'assistance et peuvent être configurés pour travailler avec d'autres technologies d'assistance. Utilisez la fonction de recherche sur votre périphérique source connecté à l'écran pour trouver plus d'informations sur les fonctions d'assistance.
REMARQUE : Pour plus d'informations sur un produit de technologie d'assistance en particulier, contactez l'assistance technique pour ce produit.
Nous cherchons constamment à améliorer l'accessibilité de nos produits et services et nous prenons très au sérieux les commentaires de nos utilisateurs. Si vous rencontrer un souci avec un produit ou si vous souhaitez partager votre avis sur des fonctions d'accessibilité qui vous ont été utiles, veuillez nous contacter au (888) 259-5707, du lundi au vendredi de 6 h à 21 h (Heure des Rocheuses). Si vous êtes sourd ou malentendant et que vous utilisez un système TRS/VRS/WebCapTel, veuillez nous contacter en cas de besoin d'assistance technique ou si vous avez des questions générales sur l'accessibilité, en appelant le (877) 656-7058, du Lundi au Vendredi de 6 h à 21 h (Heure des Rocheuses).
