Compaq LA2006x - Moniteur HP - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD à rétroéclairage LED
Marque	HP
Modèle	Compaq LA2006x
Taille de l'écran	20 pouces (50,8 cm) en diagonale
Résolution optimale	1600 x 900 à 60 Hz
Type de dalle	LCD à matrice active TFT (TN)
Pas de masque	0,2768 (H) x 0,2768 (V) mm
Fréquence horizontale	24 à 83 kHz
Fréquence verticale	50 à 76 Hz
Pixels par pouce (PPI)	91,8 PPI
Dimensions avec socle (H x L x P)	Hauteur max : 41,8 cm (16,46 po), Hauteur min : 31,63 cm (12,45 po), Largeur : 48,36 cm (19,04 po), Profondeur : 21,63 cm (8,52 po)
Poids (sans emballage)	5,48 kg (12,1 livres)
Alimentation	100-240 V CA, 50/60 Hz
Consommation énergétique (max)	34 watts
Consommation en veille	Moins de 0,5 watt
Connecteurs d'entrée	1 VGA (câble inclus), 1 DVI-D (câble inclus), 1 DisplayPort (câble non inclus)
Concentrateur USB	USB 2.0 : 1 port montant, 2 ports descendants
Réglages d'orientation	Inclinaison -5° à 30°, rotation -180° à 180°, réglage de hauteur, pivotement portrait/paysage
Fonctions principales	Menu OSD multilingue, Plug and Play, HDCP, HP Display Assistant, économiseur d'énergie Energy Star
Sécurité	Emplacement pour dispositif antivol (Kensington)
Température de fonctionnement	5 à 35 °C (41 à 95 °F)
Humidité relative de fonctionnement	20 à 80 %
Contenu du carton	Moniteur, socle, câble VGA, câble DVI, câble USB, cordon d'alimentation, CD avec pilotes et documentation

FOIRE AUX QUESTIONS - Compaq LA2006x HP

Comment connecter le moniteur à mon ordinateur ?

Assurez-vous que l'ordinateur et le moniteur sont éteints. Connectez le câble vidéo (VGA, DVI ou DisplayPort) à l'arrière du moniteur et à l'ordinateur. Si vous utilisez un signal analogique, branchez le câble VGA. Pour le numérique, utilisez DVI ou DisplayPort. Branchez également le câble USB entre le moniteur et l'ordinateur pour activer les ports USB du moniteur. Enfin, branchez le cordon d'alimentation et mettez sous tension.

Comment régler la hauteur du moniteur ?

Pour régler la hauteur, abaissez l'écran jusqu'à la position la plus basse (il se déverrouille), puis soulevez-le à la hauteur souhaitée. Le moniteur offre un réglage de hauteur sur environ 10 cm. Assurez-vous de maintenir le socle fermement pendant le réglage.

Comment faire pivoter l'écran en mode portrait ?

Pour passer en mode portrait, réglez d'abord l'écran en pleine hauteur et inclinez-le complètement vers l'arrière. Ensuite, faites pivoter le moniteur de 90° dans le sens horaire. Attention : ne forcez pas si l'écran n'est pas en position extrême, cela pourrait endommager le socle. Utilisez le logiciel HP Display Assistant pour orienter l'affichage.

Comment changer la source d'entrée vidéo ?

Appuyez sur le bouton +/Source à l'avant du moniteur pour basculer entre les entrées VGA, DVI et DisplayPort. Vous pouvez également accéder au menu OSD en appuyant sur Menu, puis sélectionner Source Control pour choisir la source par défaut ou activer la commutation automatique.

Que faire si l'écran reste noir après la mise sous tension ?

Vérifiez que le cordon d'alimentation est correctement branché et que le voyant d'alimentation est allumé (bleu). Si le voyant est orange, le moniteur est en veille ; appuyez sur le bouton d'alimentation ou déplacez la souris. Assurez-vous que le câble vidéo est bien connecté. Si le problème persiste, testez avec un autre câble ou une autre source.

Comment utiliser le menu OSD (On-Screen Display) ?

Appuyez sur le bouton Menu pour ouvrir le menu OSD. Utilisez les boutons +/- pour naviguer et OK/Auto pour valider. Le menu permet de régler la luminosité, le contraste, la position, la couleur, etc. Pour quitter, appuyez à nouveau sur Menu.

Comment activer le mode économie d'énergie ?

Le moniteur passe automatiquement en mode veille lorsqu'il ne détecte pas de signal vidéo. Vous pouvez également configurer le mode basse consommation via l'utilitaire d'économie d'énergie de votre ordinateur. En veille, le voyant devient orange et la consommation descend sous 0,5 watt.

Puis-je monter le moniteur sur un bras articulé ?

Oui, le moniteur est compatible VESA 100 x 100 mm. Retirez le socle en dévissant les deux vis à l'arrière. Utilisez quatre vis de 4 mm de diamètre, pas 0,7, longueur 10 mm maximum. Suivez les instructions du support de montage pour une fixation sécurisée.

Comment nettoyer l'écran du moniteur ?

Éteignez le moniteur et débranchez-le. Utilisez un chiffon doux et non pelucheux légèrement humidifié avec de l'eau. Essuyez délicatement l'écran. N'utilisez jamais de produits chimiques, d'alcool ou de nettoyants abrasifs. Ne pulvérisez pas de liquide directement sur l'écran.

Où trouver les pilotes et le manuel complet ?

Les pilotes et la documentation sont fournis sur le CD inclus. Vous pouvez également les télécharger sur le site d'assistance HP : http://www.hp.com/support. Recherchez votre modèle Compaq LA2006x pour obtenir les derniers pilotes et le guide de référence.

MODE D'EMPLOI Compaq LA2006x HP

Moniteurs à cristaux liquides LCD HP Compaq LA1956x, LA2006x, LA2206x et LA2306x avec rétroéclairage LED

Guide de l'utilisateur

Microsoft, Windows et Windows Vista sont des marques ou des marques déposées de Microsoft Corporation aux Etats-Unis et/ou dans d'autres pays.

Les garanties applicables aux produits et services HP sont décrites dans les documents de garantie accompagnant ces produits et services. Aucune partie du présent document ne saurait être interprétée comme une garantie supplémentaire. HP ne saurait être tenue responsable des éventuelles erreurs techniques ou d'édition contenues dans ce guide, ni des omissions.

Ce document contient des informations propriétaires protégées par droit d'auteur. Aucune partie de ce document ne peut être photocopiée, reproduite ou traduite dans une autre langue sans l'accord écrit préalable de Hewlett-Packard Company.

Quatrième édition (juin 2012)

Numéro de référence du document : 630579-054

À propos de ce guide

Ce guide fournit des informations sur l'installation du moniteur et des pilotes, l'utilisation du menu de réglage à l'écran (OSD), la résolution des problèmes et les caractéristiques techniques.

AVERTISSEMENT ! Ce symbole signale des instructions dont le non-respect pourrait entraîner des blessures ou la mort.

ATTENTION : Ce symbole signale des instructions dont le non-respect pourrait entraîner des dommages pour le matériel ou la perte d'informations.

REMARQUE : Ce symbole signale des informations supplémentaires importantes.

Sommaire

1 Caractéristiques du produit .... 1

Moniteurs à cristaux liquides HP .... 1

2 Installation du moniteur .... 3

Déploiement du socle du moniteur .... 3

Fixation du socle au moniteur LA1956x de HP 3

Éléments arrière 5

Connexion des câbles 6

Commandes du panneau avant 10

Réglage du moniteur .... 11

Mise sous tension du moniteur 13

Raccordement de périphériques USB 14

Retrait du socle du moniteur 16

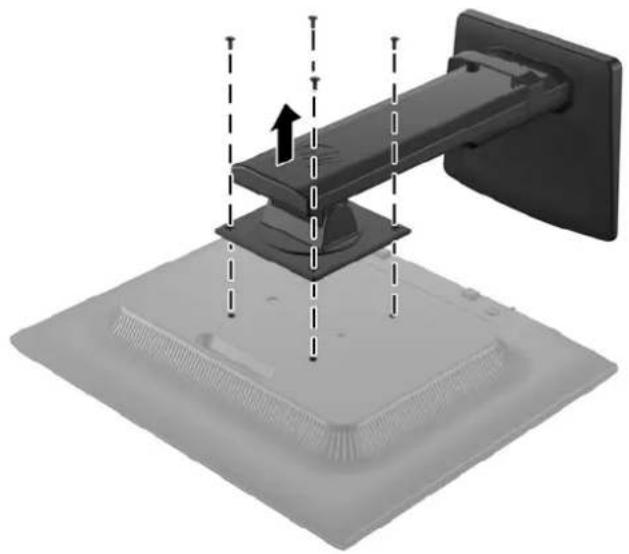

Retrait du socle du moniteur LA1956x de HP 17

Montage du moniteur 18

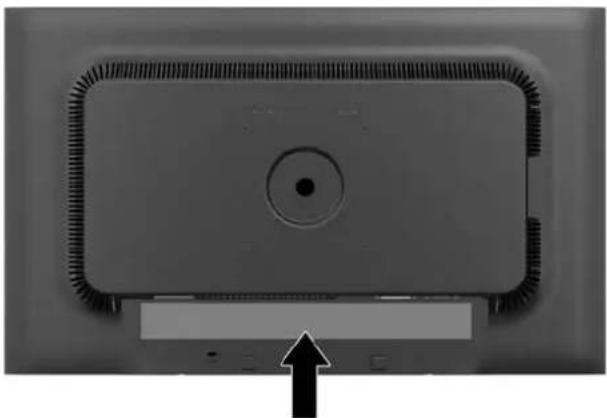

Emplacement des étiquettes de caractéristiques nominales 19

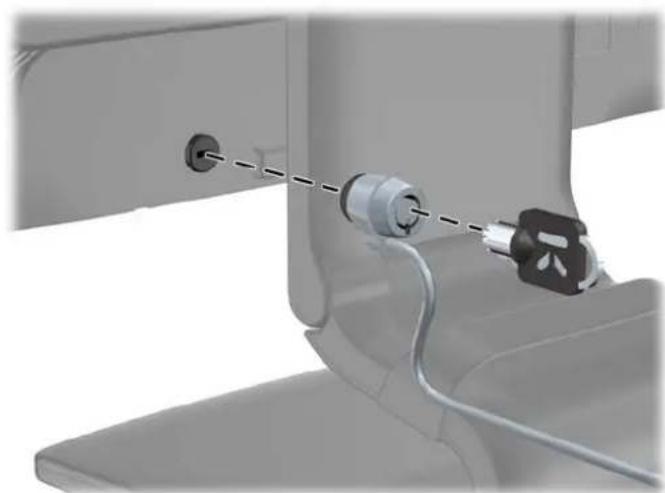

Installation d'un dispositif antivol 19

3 Trouver plus d'informations 20

Guides de référence 20

Assistance produits 20

Annexe A Caractéristiques techniques 21

Modèle LA1956x 21

Modèle LA2006x 22

Modèle LA2206x 23

Modèle LA2306x 25

Détection des résolutions pré-réglées 26

Modèle LA1956x 26

Modèle LA2006x 26

Modèle LA2206x 27

Modèle LA2306x 28

Définition des modes utilisateur 28

Économiseur d'énergie 29

1 Caractéristiques du produit

Moniteurs à cristaux liquides HP

Les écrans sont dotés d'un affichage à cristaux liquides à matrice active de type TFT. Il existe différents modèles et caractéristiques de moniteur :

• Modèle LA1956x, écran à zone d'affichage 19 pouces (48,3 cm) en diagonale, à résolution 1 280 × 1 024, et prise en charge plein écran pour les résolutions plus faibles : inclut une fonction de mise à l'échelle personnalisée pour une taille d'image maximale
• Modèle LA2006x, écran à zone d'affichage 20 pouces (50,8 cm) en diagonale, à résolution 1 600 × 900, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine
• Modèle LA2206x, écran à zone d'affichage 21,5 pouces (54,6 cm) en diagonale, à résolution 1 920 × 1 080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine
• Modèle LA2306x, écran à zone d'affichage 23 pouces (58,4 cm) en diagonale, à résolution 1 920 × 1 080, et prise en charge plein écran pour les résolutions plus faibles ; inclut la mise à l'échelle personnalisée pour une taille d'image maximale tout en conservant le taux d'origine
• Écran antireflet avec rétroéclairage LED
  Angle large favorisant le visionnage en position assise, debout ou de côté
  • Possibilité de régler l'inclinaison
• Possibilité de faire pivoter l'écran en orientation portrait
• Possibilité de réglage de l'angle de rotation et de la hauteur
• Socle amovible permettant divers montages du moniteur
• Entrée de signal vidéo prenant en charge le signal analogique VGA (câbles fournis avec certains modèles)
• Entrée de signal vidéo prenant en charge le signal numérique DVI (câbles fournis avec certains modèles)
• Entrée de signal vidéo prenant en charge le signal numérique DisplayPort (câbles fournis avec certains modèles)
• Concentrateur USB 2.0 avec un port de liaison montante (vers l'ordinateur) et deux ports de liaisons descendantes (vers des périphériques USB)
• Câble USB fourni pour connecter le concentrateur USB du moniteur au connecteur USB de l'ordinateur
  • Support pour barre de haut-parleur HP en option

• Fonction Plug and Play si celle-ci est prise en charge par le système

• Emplacements pour filtres de confidentialité, permettant d'insérer des filtres (achetés séparément) empêchant la vision latérale de l'écran

• Fourniture d'un emplacement de sécurité à l'arrière du moniteur pour dispositif antivol optionnel
  Goulotte de rangement des câbles pour la gestion des câbles et cordons
• Réglages à l'écran (On-Screen Display, OSD) en plusieurs langues facilitant le réglage et l'optimisation de l'écran
  HP Display Assistant afin d'ajuster les réglages du moniteur et activer les fonctions anti-vol
  • Protection de copie HDCP sur les ports DVI et DisplayPort
  CD de logiciel et de documentation contenant les pilotes de l'écran et la documentation produit
• Fonction d'économie d'énergie répondant aux exigences de réduction de la consommation électrique
  • Conformité à la norme Energy Star®
• Contrôle intelligent de la gestion des équipements
  Conforme aux spécifications réglementées suivantes (pour plus d'informations sur les certifications et attestations d'agence, reportez-vous au Guide de référence des moniteurs LCD HP sur le CD fourni avec ce modèle) :

Directives CE de l'Union Européenne

Norme suédoise TCO

2 Installation du moniteur

Pour installer le moniteur, assurez-vous que ni l'ordinateur, ni ses périphériques, ni le moniteur ne sont sous tension et suivez les instructions ci-dessous.

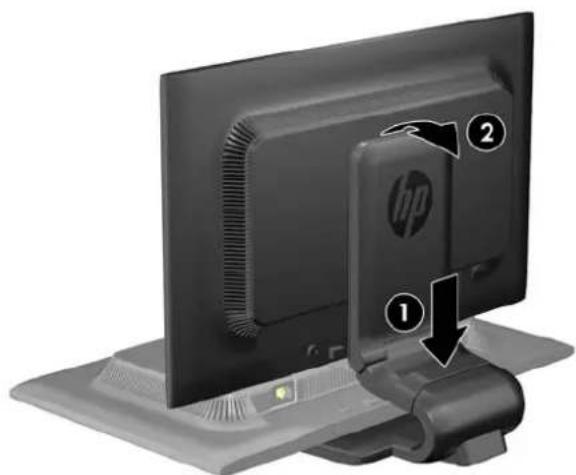

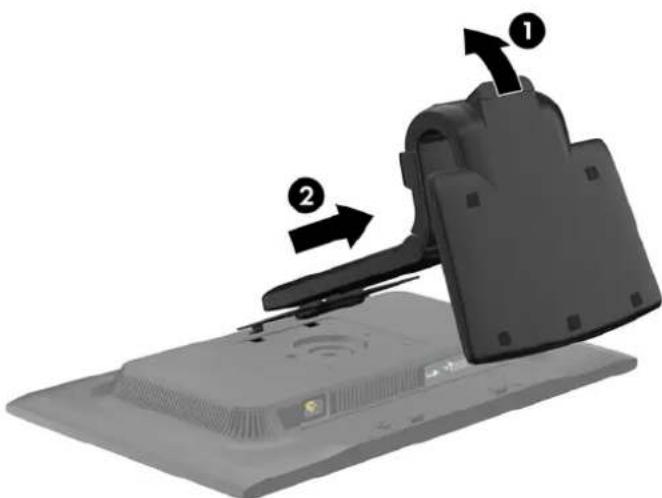

Déploiement du socle du moniteur

REMARQUE : Les étapes suivantes s'appliquent aux modèles LA2006x, LA2206x et LA2306x de HP.

1. Sortez le moniteur du carton et placez-le face vers le bas sur une surface plane.
2. Maintenez le socle de l'écran d'une main (1), puis saisissez le haut du socle de l'autre main et déployez la tête de l'écran à 90 degrés (2).

ATTENTION : Ne touchez pas la surface de l'écran. Une pression sur la vitre peut entraîner un manque d'uniformité des couleurs ou désorienter les cristaux liquides. Si cela se produit, l'écran ne pourra jamais revenir à son état normal.

Figure 2-1 Déploiement du socle du moniteur

REMARQUE : Lorsque l'écran est déployé pour la première fois, la tête de l'écran est verrouillée de manière à ne pas se régler sur une position pleine hauteur. Pour régler la tête de l'écran sur la position pleine hauteur, appuyez sur la tête de l'écran vers le bas pour la déverrouiller puis tirez dessus pour la monter en position pleine hauteur. Reportez-vous à l'étape 3 de la section Réglage du moniteur à la page 11.

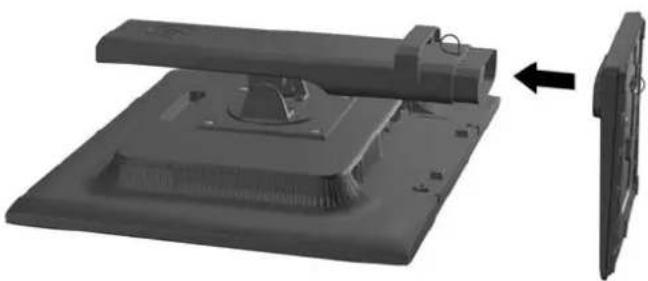

Fixation du socle au moniteur LA1956x de HP

REMARQUE : Les étapes suivantes s'appliquent uniquement au modèle LA1956x de HP.

1. Sortez le moniteur du carton et placez-le face vers le bas sur une surface plane.

2. Fixez la base au socle.

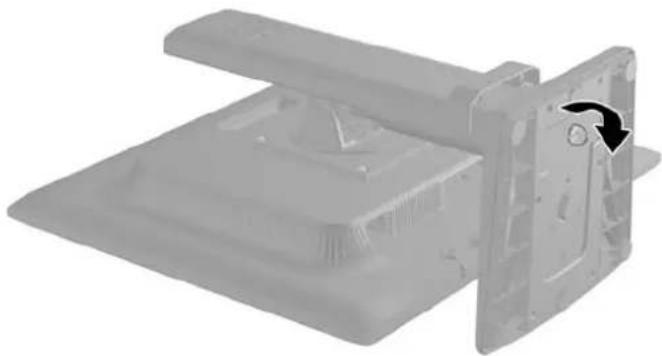

1. Serrez la vis située sur le bas du socle à la main.

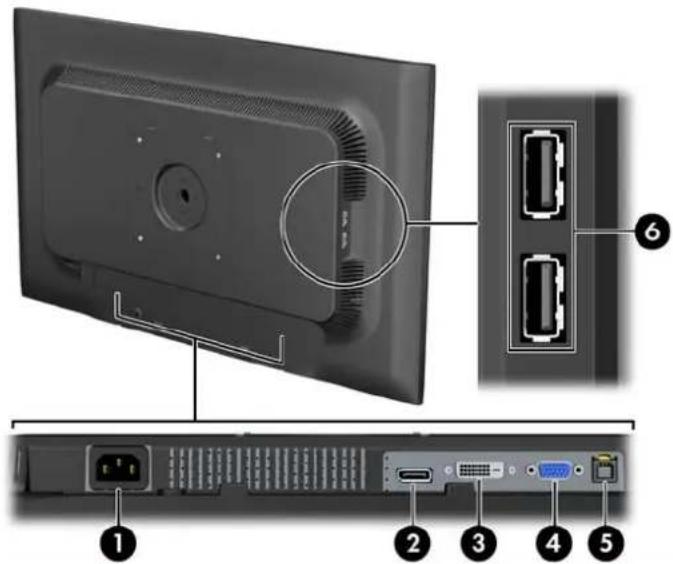

Figure 2-2 Éléments arrière

1 Connecteur du cordon d'alimentation	Permet de raccorder le cordon d'alimentation au moniteur.
2 DisplayPort Connecte le câble DisplayPort au moniteur.
3 DVI-D Permet de connecter le câble vidéo DVI-D au moniteur.
4 VGA Permet de connecter le câble vidéo VGA au moniteur.
5 Connecteur USB montant Permet de connecter le câble du concentrateur USB au connecteur du concentrateur USB du moniteur et à un port/concentrateur USB hôte.
6 C o n n Descendants (2)	Permet de connecter des périphériques USB optionnels au U moniteur.

S B

Connexion des câbles

1. Placez le moniteur près de l'ordinateur, dans un endroit pratique et bien ventilé.

2. Retirez le clip de gestion des câbles du socle en écartant ses deux extrémités du clip (1) puis en le retirant du socle (2).

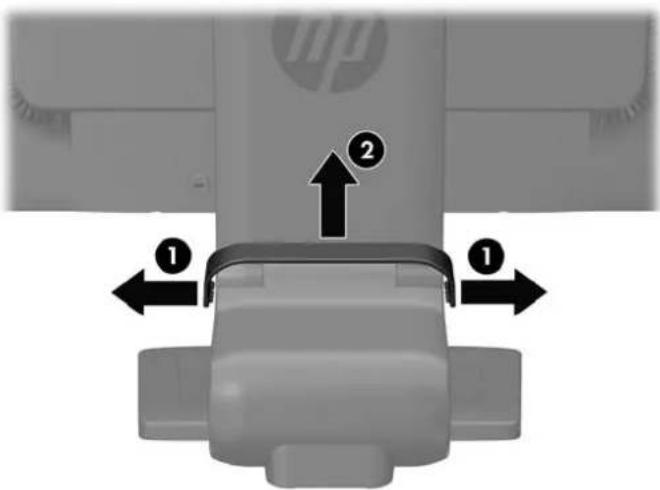

Figure 2-3 Retrait du clip de gestion des câbles

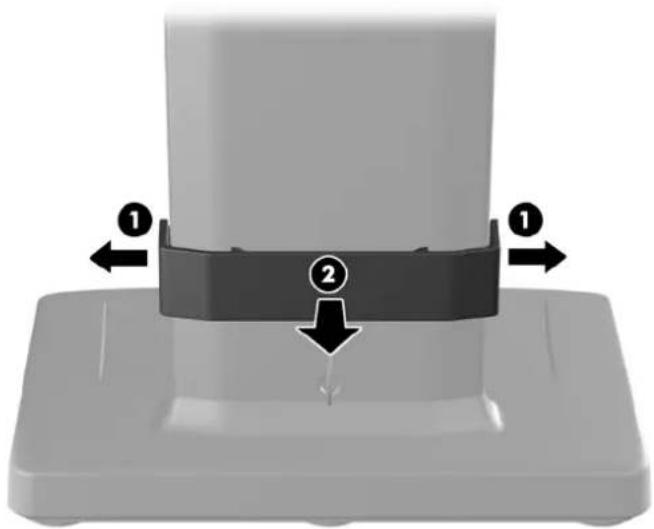

Figure 2-4 Retrait de l'attache de gestion des câbles (modèle LA1956x de HP)

1. Connectez un câble vidéo VGA, DVI ou bien DisplayPort. Reportez-vous aux Figure 2-5 Branchement des câbles à la page 8 Figures 2-7 et Figure 2-6 Branchement des câbles (modèle LA1956x de HP) à la page 8 2-8.

REMARQUE : L'écran peut prendre en charge une entrée analogique ou numérique. Le mode vidéo est déterminé par le câble vidéo utilisé. Les entrées recevant un signal vidéo valide sont détectées automatiquement par l'écran. Vous pouvez sélectionner les entrées en appuyant sur le bouton +/source sur le panneau avant, ou au moyen de la commande OSD (On-Screen Display) en appuyant sur le bouton Menu.

• Pour un fonctionnement en mode analogique, connectez une extrémité du câble VGA au connecteur VGA situé à l'arrière du moniteur et l'autre extrémité au connecteur VGA de l'ordinateur (câble fourni avec certains modèles).
• Pour un fonctionnement en mode numérique DVI, connectez une extrémité du câble DVI-D au connecteur DVI situé à l'arrière du moniteur et l'autre extrémité sur le connecteur DVI de l'ordinateur (câble fourni avec certains modèles).

• Pour un fonctionnement en mode numérique DisplayPort, connectez une extrémité du câble DisplayPort au connecteur DisplayPort situé à l'arrière du moniteur et l'autre extrémité au connecteur DisplayPort de l'ordinateur (câble fourni avec certains modèles).

• Branchez une extrémité du câble USB au connecteur du concentrateur USB situé à l'arrière de l'ordinateur, et l'autre extrémité au connecteur USB montant du moniteur.

• Raccordez une extrémité du cordon d'alimentation au connecteur d'alimentation situé à l'arrière de l'écran, et raccordez l'autre extrémité à une prise murale.

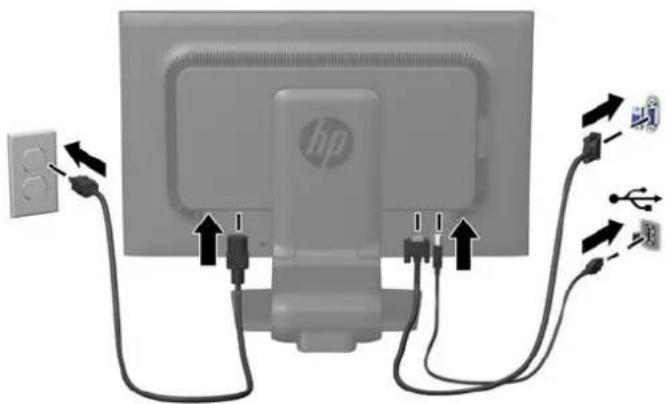

Figure 2-5 Branchement des câbles

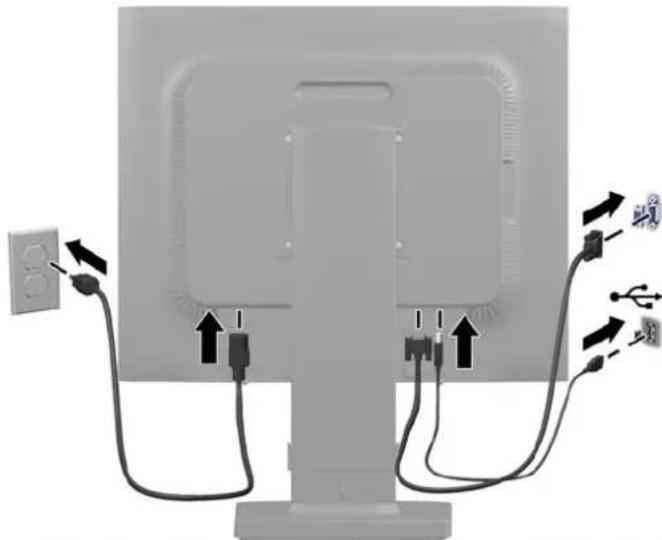

Figure 2-6 Branchement des câbles (modèle LA1956x de HP)

AVERTISSEMENT ! Pour diminuer le risque de choc électrique ou de dommages matériels :

Ne neutralisez pas la connexion de terre du cordon d'alimentation. La prise de terre est un élément de sécurité essentiel.

Branchez le cordon d'alimentation sur une prise secteur mise à la masse (reliée à la terre), accessible facilement.

Pour mettre le matériel hors tension, débranchez le cordon d'alimentation de la prise secteur.

Pour votre sécurité, ne posez rien sur les cordons d'alimentation ou les câbles signaux. Disposez les câbles de sorte que personne ne risque de marcher ou de trébucher dessus. Ne tirez pas sur le cordon ou sur un câble. Pour débrancher le cordon d'alimentation de la prise secteur, saisissez la fiche puis tirez-la vers vous.

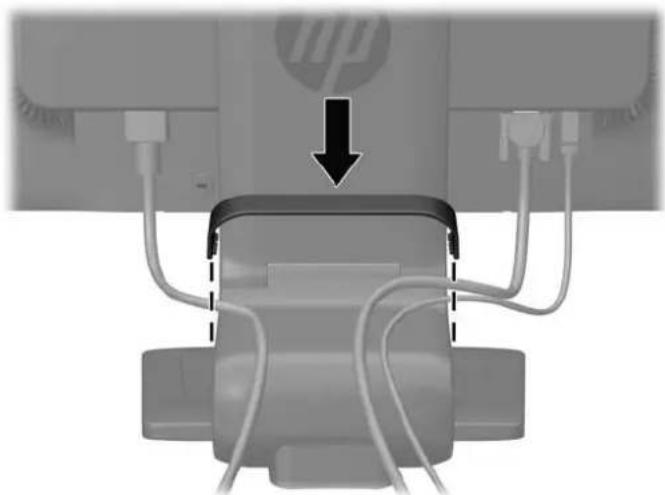

1. Maintenez les câbles en place grâce au clip de gestion des câbles. Appuyez sur le clip en le plaçant à la verticale de la partie courbée du socle en vous assurant que les pattes situées sur les côtés du clip s'enclenchent dans les fentes situées sur le socle.

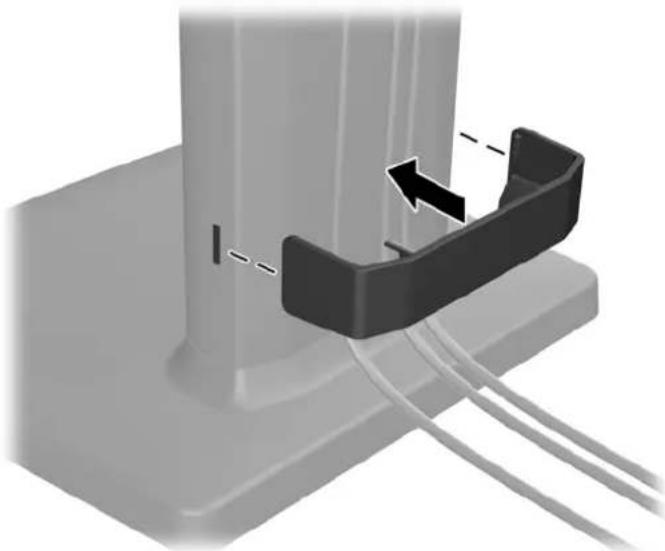

Figure 2-7 Installation du clip de gestion des câbles

Figure 2-8 Installation de l'attache de gestion des câbles (modèle LA1956x de HP)

Commandes du panneau avant

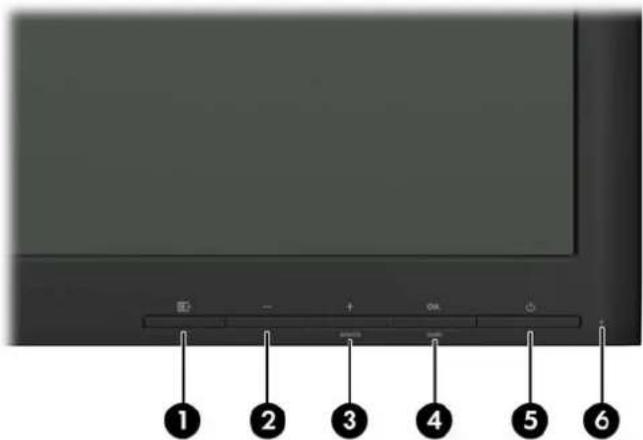

Figure 2-9 Commandes du panneau avant de l'écran

1 2 3 4 5 6

Tableau 2-1 Commandes du panneau avant du moniteur

Commande Fonction
1		Menu Ouvre, sélectionne ou quitte le menu de réglage à l'écran(OSD).
2	—	Moins Si le menu de réglage à l'écran est affiché, permet de revenir en arrière dans les options et de diminuer le niveau des réglages.
3	+source	Plus/Source Si le menu de réglage à l'écran (OSD) est affiché, permet de naviguer en avant dans les options et d'augmenter le niveau des réglages.Si le menu de réglage à l'écran (OSD) est inactif, appuyez sur ce bouton pour activer le bouton source qui choisit l'entrée du signal vidéo (VGA, DVI ou DisplayPort)
4	OKauto	OK/auto Si le menu de réglage à l'écran (OSD) est affiché, permet de sélectionner l'option de menu en surbrillance.Si le menu de réglage à l'écran (OSD) est inactif, active le réglage automatique qui optimise la qualité de l'image.
5		Mise sous tension Permet d'allumer et d'éteindre le moniteur.
6	Voyant d'alimentation Bleu = fonctionnement normal.Orange = mode veille.Orange clignotant = mode veille.

REMARQUE : Pour afficher le simulateur du menu OSD, rendez-vous sur la Bibliothèque multimédia traitant du Service de réparation pour les clients de HP : http://www.hp.com/go/sml.

Réglage du moniteur

REMARQUE : Votre moniteur peut être différent du modèle représenté ci-dessous.

1. Inclinez l'écran du moniteur vers l'avant ou vers l'arrière pour l'installer dans une position confortable, au niveau des yeux.

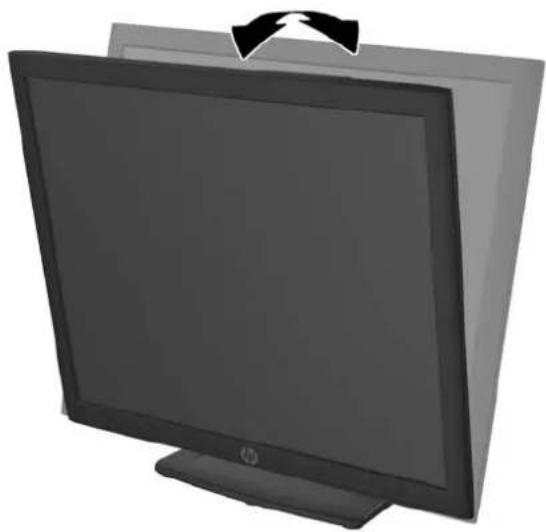

Figure 2-10 Inclinaison du moniteur

1. Faites pivoter le moniteur vers la gauche ou la droite pour obtenir un meilleur angle de visionnage.

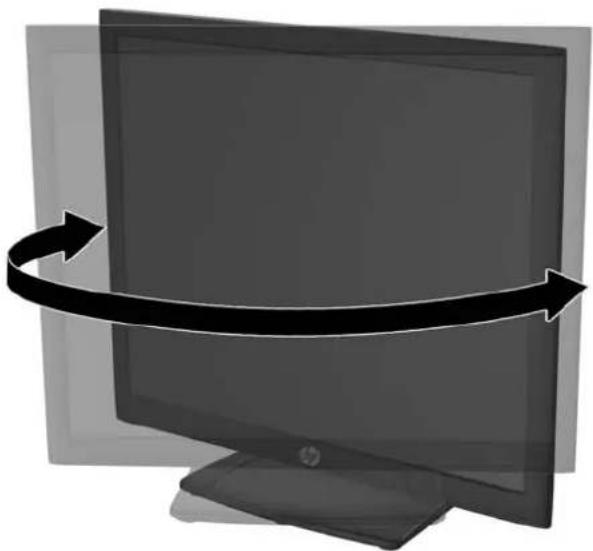

Figure 2-11 Rotation du moniteur

1. Réglez la hauteur de l'écran de votre station de travail sur une position confortable. Le coin supérieur du cadre de l'écran ne doit pas dépasser une hauteur parallèle à celle de vos yeux. Un écran bénéficiant d'une position basse et inclinée est en général plus confortable pour les utilisateurs porteurs de lentilles de contact. L'écran doit être repositionné en fonction de la posture que vous adoptez au cours de votre journée de travail.

REMARQUE : Lorsque le moniteur est déployé pour la première fois, la tête de l'écran est verrouillée pour éviter de se régler sur une position pleine hauteur. Pour régler la tête de l'écran sur la pleine hauteur, appuyez sur la tête de l'écran vers le bas pour la déverrouiller puis tirez sur la tête pour la monter en position pleine hauteur.

Figure 2-12 Réglage de la hauteur

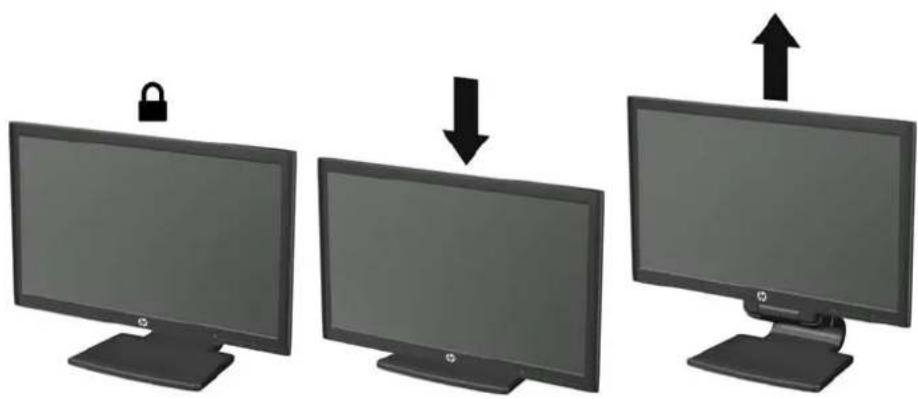

Figure 2-13 Dégagement de la broche de verrouillage et réglage de la hauteur (modèle LA1956x de HP)

1. Faites pivoter le moniteur de l'orientation paysage à l'orientation portrait en fonction de votre utilisation.

a. Réglez l'écran sur la position pleine hauteur et inclinez-le pour le ramener à la position d'inclinaison complète (1).

b. Faites pivoter le moniteur de 90° de l'orientation paysage vers l'orientation portrait dans les sens des aiguilles d'une montre.

ATTENTION : Si le moniteur n'est pas en position pleine hauteur et position pleine inclinaison lors de la rotation, le coin droit inférieur du moniteur entrera en contact avec le socle et risquera d'endommager le moniteur.

Si vous ajoutez une barre de haut-parleurs supplémentaire à l'écran, installez-la après avoir fait pivoter l'écran. La barre de haut-parleurs pourrait entrer en contact avec le socle lors du pivotement et causer des dommages à l'écran ou à la barre de haut-parleurs.

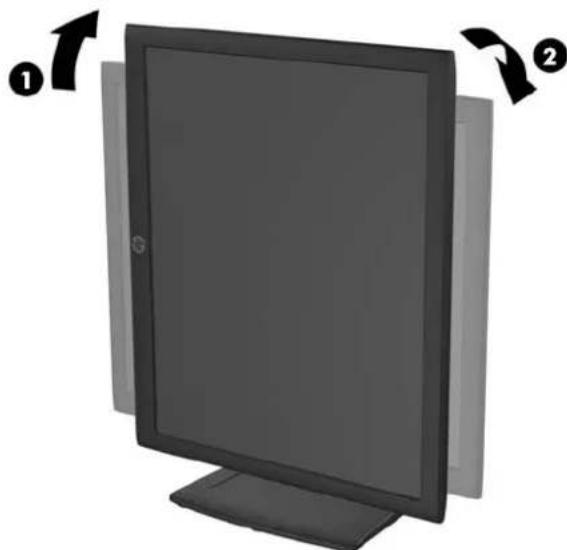

Figure 2-14 Rotation du moniteur

REMARQUE : Pour afficher des informations sur l'écran en mode portrait, vous devez installer le logiciel HP Display Assistant présent sur le CD de logiciels et de documentation. Le menu OSD peut également pivoter en mode portrait. Pour faire pivoter le menu OSD, accédez au menu OSD en appuyant sur le bouton Menu dans le panneau avant, puis sélectionnez OSD Control (Contrôle OSD) et Rotate OSD (Faire pivoter OSD).

Mise sous tension du moniteur

1. Appuyez sur le bouton d'alimentation de l'ordinateur pour le mettre sous tension.
2. Appuyez sur le bouton d'alimentation situé à l'avant du moniteur pour le mettre sous tension.

ATTENTION : Des dommages de type « image gravée » peuvent se produire sur les moniteurs qui affichent la même image statique pendant une période prolongée.* Pour éviter ce type de dommages, vous devez toujours activer l'économiseur d'écran ou éteindre le moniteur lorsque vous ne vous en servez pas pendant longtemps. La rémanence d'image à l'écran peut apparaître sur tous les écrans à cristaux liquides. Les écrans avec dommages de type « image gravée » ne sont pas couverts par la garantie HP.

* Une période prolongée correspondant à 12 heures consécutives de non utilisation.

REMARQUE : Si le bouton de mise sous tension ne répond pas, peut-être la fonction de verrouillage du bouton de mise sous tension est-elle activée. Pour désactiver cette fonction, maintenez enfoncé le bouton d'alimentation du moniteur pendant 10 secondes.

REMARQUE : Vous pouvez désactiver le témoin d'alimentation dans le menu de réglage à l'écran (OSD). Appuyez sur le bouton Menu du panneau avant de l'écran, puis sélectionnez Management > Bezel Power LED > Off (Gestion > Voyant lumineux du panneau avant > Éteint).

Lorsque le moniteur est sous tension, un message Monitor Status (Etat du moniteur) s'affiche pendant cinq secondes. Le message indique quelle entrée (DisplayPort, DVI ou VGA) est actuellement le signal actif, l'état du paramètre de source de commutation automatique (Activé ou Désactivé ; le paramètre par défaut est Off (Désactivé)), le signal source par défaut (le paramètre par défaut est DisplayPort), la résolution d'affichage actuelle prédéfinie et la résolution d'affichage prédéfinie recommandée.

L'écran recherche automatiquement une entrée active dans les entrées de signal et utilise cette entrée pour l'affichage. Si deux entrées ou davantage sont actives, l'écran affiche la source d'entrée par défaut. Si la source par défaut n'est pas l'une des entrées actives, l'écran affiche alors l'entrée ayant la priorité la plus élevée dans l'ordre suivant : DisplayPort, DVI, puis VGA. Vous pouvez modifier la source par défaut dans l'affichage OSD en appuyant sur le bouton Menu du panneau avant et en sélectionnant Source Control > Default Source (Contrôle de la source > Source par défaut).

Raccordement de périphériques USB

Des connecteurs USB permettent de connecter des périphériques, par exemple un appareil photo numérique, un clavier USB ou une souris USB. Deux connecteurs USB se trouvent sur le panneau latéral du moniteur.

REMARQUE : Pour activer les ports USB 2.0 de l'écran, vous devez raccorder le câble du concentrateur USB entre l'écran et l'ordinateur. Reportez-vous à l'étape 4 de la section Connexion des câbles à la page 6.

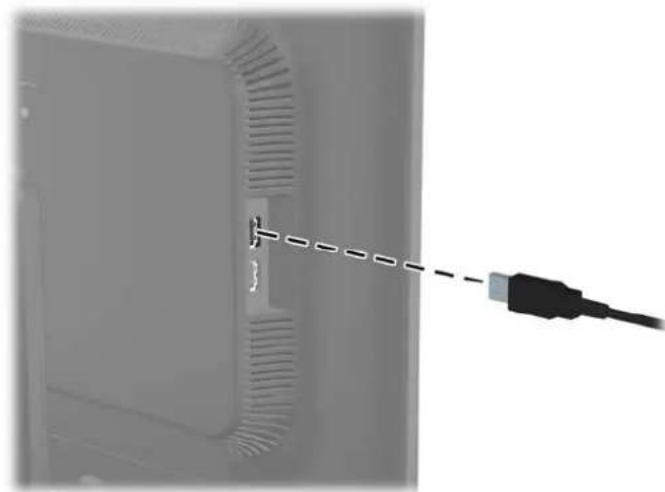

Figure 2-15 Raccordement de périphériques USB

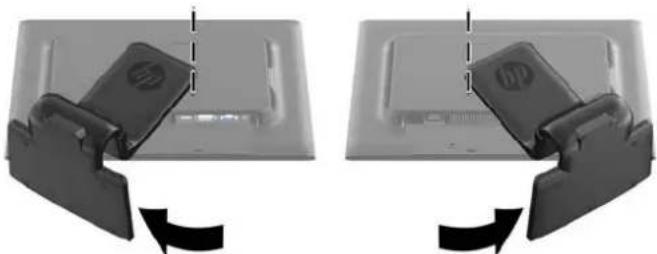

Retrait du socle du moniteur

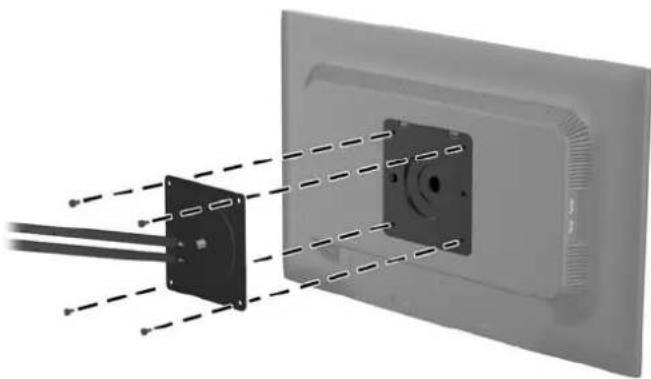

L'écran peut être dissocié de son socle afin de permettre son installation sur un mur, un bras pivotant ou un autre dispositif de fixation.

REMARQUE : Les étapes suivantes s'appliquent aux modèles LA2006x, LA2206x et LA2306x de HP.

ATTENTION : Avant de commencer à désassembler le moniteur, assurez-vous qu'il est éteint et que les câbles signaux et le cordon d'alimentation sont tous deux débranchés. Débranchez également tous les câbles USB connectés au moniteur.

1. Débranchez et retirez du moniteur les câbles signaux, les câbles USB et le cordon d'alimentation.
2. Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux.
3. Faites pivoter le socle de 45 degrés dans le sens des aiguilles d'une montre et retirez la vis à l'arrière du moniteur, puis faites pivoter le socle de 45° dans le sens inverse des aiguilles d'une montre et retirez l'autre vis de l'arrière du moniteur.

Figure 2-16 Retrait des vis du socle

1. Faites pivoter le socle du moniteur vers le haut (1), puis tirez-le vers l'arrière (2) pour retirer des fentes du moniteur les languettes qui se trouvent sur sa base.

Figure 2-17 Retrait du socle

Retrait du socle du moniteur LA1956x de HP

L'écran peut être désolidarisé du socle en vue de le fixer au mur, sur un bras pivotant ou un autre dispositif de fixation.

REMARQUE : Les étapes suivantes s'appliquent uniquement au modèle LA1956x de HP.

1. Placez le moniteur face vers le bas sur une surface plane recouverte d'un tissu sec et doux.
2. Retirez les quatre vis du socle de moniteur.

Figure 2-18 Retrait des vis du socle de moniteur

L'écran peut être fixé sur un mur, un bras pivotant ou tout autre dispositif de montage.

REMARQUE : Cet appareil est conçu pour prendre en charge un support de montage mural compatible avec la norme UL ou CSA.

1. Retirez l'écran du socle. Reportez-vous à la section Retrait du socle du moniteur à la page 16.

ATTENTION : Le moniteur est compatible avec des orifices de montage d'un entraxe de 100 mm selon la norme VESA. Pour monter le moniteur sur un support d'un autre fabricant, il faut quatre vis de 4 mm de diamètre d'un pas de 0,7 et de 10 mm de long. N'utilisez pas de vis plus longues, elles pourraient endommager l'écran. Il est important de vérifier que le support est conforme à la norme VESA, et conçu pour supporter le poids du moniteur. Pour un fonctionnement optimal, il est essentiel d'utiliser la source d'alimentation et le câble fournis.

1. Pour monter le moniteur sur un bras articulé, insérez quatre vis de 10 mm à travers les orifices sur le support du bras articulé et dans les orifices de montage sur le moniteur.

Figure 2-19 Montage du moniteur

Pour monter le moniteur sur d'autres supports, suivez les instructions incluses avec le support de montage pour garantir une fixation solide du moniteur.

1. Reconnectez les câbles au panneau du moniteur.

Emplacement des étiquettes de caractéristiques nominales

Les étiquettes de caractéristiques nominales indiquent le numéro de pièce de rechange, le numéro de produit et le numéro de série. Ces numéros peuvent vous être utiles lorsque vous contactez HP à propos du moniteur. Ces étiquettes sont apposées sur le panneau arrière du moniteur.

Figure 2-20 Emplacement des étiquettes de caractéristiques nominales

Installation d'un dispositif antivol

Vous pouvez sécuriser le moniteur à un objet fixe à l'aide d'un dispositif antivol optionnel disponible chez HP.

Figure 2-21 Installation d'un dispositif antivol

3 Trouver plus d'informations

Guides de référence

Veuillez vous référer au Guide de référence des moniteurs LCD HP inclus sur le CD, présent avec votre moniteur et obtenir des informations supplémentaires pour :

• Optimiser les performances du moniteur
- Vous informer sur les consignes de sécurité et de maintenance
• Installer le logiciel à partir du CD
• Utiliser le menu d'affichage
• Télécharger le logiciel à partir d'Internet
• Informations réglementaires des agences
• Résolution des problèmes et les solutions recommandées pour des problèmes courants

Pour plus d'informations sur la dissuasion des vols, reportez-vous au Manuel de l'utilisateur de HP Display Assistant sur le CD fourni avec le moniteur.

Assistance produits

Pour obtenir des informations supplémentaires quant à l'utilisation et au réglage de votre moniteur, allez sur http://www.hp.com/support. Sélectionnez votre pays ou région, sélectionnez « Support technique et dépannage » puis entrez le modèle de votre moniteur dans le menu de RECHERCHE.

REMARQUE : Le manuel d'utilisation du moniteur, le manuel de référence et les pilotes sont disponibles sur http://www.hp.com/support.

Si les informations contenues dans ce manuel ou dans le Manuel de référence des moniteurs LCD HP ne répondent pas à vos question, veuillez contacter l'assistance technique. Pour une assistance technique sur les États-Unis, accédez au site http://www.hp.com/go/contactHP. Pour une assistance technique au niveau international, accédez au site http://welcome.hp.com/country/us/en/wwcontact_us.html.

Ici vous pouvez :

• Parler en ligne avec un technicien HP

REMARQUE : Si la discussion d'assistance technique en ligne n'est pas disponible dans une langue en particulier, elle est disponible en anglais.

• Support par e-mail
- Trouver les numéros de téléphone de l'assistance technique
• Rechercher un centre de services HP

A Caractéristiques techniques

PREMARQUE : Toutes les spécifications sont les spécifications nominales fournies par le fabricant du composant ; les performances réelles peuvent être plus élevées ou plus faibles.

Modèle LA1956x

Tableau A-1 Caractéristiques du modèle LA1956x

Écran	Écran de 48,3 cm de large	Écran de 19 pouces de large
Type	LCD rétroéclairé LED de type nématique en hélice (TN)
Taille de l'image affichable Diagonale 48,3 cm Diagonale 19 pouces
Inclinaison -5 à 25°
Angle de rotation -180 à 180°
Poids maxi (sans emballage) 4,5 kg 9,92 livres
Dimensions (avec socle) :
Hauteur (position la plus haute)	48,64 cm	19,15 pouces
Hauteur (position la plus basse)	36,53 cm	14,38 pouces
Profondeur	19,21 cm	7,56 pouces
Largeur	41,78 cm	16,45 pouces
Résolution graphique maximale 1280 x 1024 (60 Hz)
Résolution graphique optimale 1280 x 1024 (60 Hz)
Mode texte 720 x 400
Espacement des points 0,294 (H) x 0,294 (l) mm
Pixels par pouce (PPI) 91,8 PPI
Fréquence horizontale	24 à 83 kHz
Fréquence de rafraîchissement verticale	50 à 76 Hz
Températures ambiantes nécessaires :
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative	20 à 80 %
Source d'alimentation	100-240 V CA, 50/60 Hz

Tableau A-1 Caractéristiques du modèle LA1956x (suite)

Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Puissance maximale	35,0 watts
Réglages standard	27,0 watts
Méthodes de test Energy Star®	<15,95 watts
Veille	<0,5 watts
Mise hors tension	<0,5 watts
Connecteurs d'entrée Un connecteur VGA, un connecteur DVIet un connecteur DisplayPort (câbles inclus avec certains modèles)

Modèle LA2006x

Tableau A-2 Caractéristiques du modèle LA2006x

Affichage	Écran de 50,8 cm de large	Écran de 20 pouces de large
Entrez	Écran LCD à matrice active
Surface d'affichage Diagonale 50,8 cm Diagonale 20 pouces
Inclinaison -5 à 30°
Orientation latérale -180 À 180°
Poids max. (sans emballage) 5,48 kg 12,1 livres
Dimensions (avec socle)
Hauteur (position la plus haute)	41,8 cm	16,46 pouces
Hauteur (position la plus basse)	31,63 cm	12,45 pouces
Profondeur	21,63 cm	8,52 pouces
Largeur	48,36 cm	19,04 pouces
Résolution graphique maximale 1 600 x 900 (à 60 Hz) sur entrée analogique
Résolution graphique optimale 1 600 x 900 (à 60 Hz) sur entrée analogique
Mode texte 720 x 400

Tableau A-2 Caractéristiques du modèle LA2006x (suite)

Pas de masque 0,2768 (H) × 0,2768 (l) mm
Pixels par pouce (PPI) 91,8 PPI
Fréquence de rafraîchissement horizontal 24 à 83 kHz
Fréquence de rafraîchissement verticale 50 à 76 Hz
Températures ambiantes nécessaires
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative 20 à 80 %
Source d'alimentation 100-240 V CA, 50/60 Hz
Altitude :
Fonctionnement	0 à 5 000 m	0 à 16 400 pieds
Stockage	0 à 1 2192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Pleine puissance	34,0 watt
Réglages types	29,0 watt
Méthodes de test Energy Star®	24,5 watt
Veille	0,5 watt
Mise hors tension	0,5 watt
Terminal d'entrée un connecteur VGA, câble inclus ; un connecteur DVI, câble inclus ; un connecteur DisplayPort (câble non inclus)

Modèle LA2206x

Tableau A-3 Caractéristiques du modèle LA2206x

Écran	Écran large 54,61 cm	Écran large 21,5 pouces
Type	Cristaux liquides, matrice active TFT
Taille de l'image affichable Diagonale de 54,61 cm 22 pouces en diagonale
Inclinaison -5 à 30°
Angle de rotation -180 à 180°
Poids maxi (sans emballage) 6 kg	13,24 livres

Tableau A-3 Caractéristiques du modèle LA2206x (suite)

Dimensions (avec socle) :
Hauteur (position la plus haute)	43,87 cm	17,27 pouces
Hauteur (position la plus basse)	33,35 cm	13,13 pouces
Profondeur	22,72 cm	8,94 pouces
Largeur	51,8 cm	20,39 pouces
Résolution graphique maximale Entrée analogique 1 920 × 1 080(60 Hz)
	Entrée numérique 1 920 × 1 080(60 Hz)
Résolution graphique optimale Entrée analogique 1 920 × 1 080(60 Hz)
	Entrée numérique 1 920 × 1 080(60 Hz)
Mode texte 720 x 400
Espacement des points 0,248 (H) × 0,248 (L) mm
Pixels par pouce (PPI) 102 PPI
Fréquence horizontale 24 à 94 kHz
Fréquence de rafraîchissement verticale 50 à 76 Hz
Températures ambiantes nécessaires :
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative 20 à 80 %
Source d'alimentation 100-240 V CA, 50/60 Hz
Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds
Mesure de la consommation énergétique :
Puissance maximale	38 watts
Réglages standard	33 watts
Méthodes de test Energy Star®	25 watts
Veille	0,5 watt
Mise hors tension	0,5 watt
Connecteurs d'entrée Un connecteur VGA avec câble inclus ;un connecteur DVI avec câble inclus ; unconnecteur DisplayPort (câble non inclus)

Tableau A-4 Caractéristiques du modèle LA2306x

Écran	Écran large 58,42 cm	Écran large 23 pouces
Type	Cristaux liquides, matrice active TFT
Taille de l'image affichable Diagonale de 58,42 cm Diagonale de 23 pouces
Inclinaison -5 à 30°
Angle de rotation -180 à 180 °
Poids maxi (sans emballage) 6,8 kg 15 livres
Dimensions (avec socle) :
Hauteur (position la plus haute)	46,62 cm	18,37 pouces
Hauteur (position la plus basse)	35,11 cm	13,83 pouces
Profondeur	24,95 cm	9,83 pouces
Largeur	55,15 cm	21,73 pouces
Résolution graphique maximale Entrée analogique 1 920 × 1 080(60 Hz)
Résolution graphique optimale Entrée analogique 1 920 × 1 080(60 Hz)
Mode texte 720 × 400
Espacement des points 0,265 (H) × 0,265 (L) mm
Pixels par pouce (PPI) 95,8 PPI
Fréquence horizontale 24 à 94 kHz
Fréquence de rafraîchissement verticale 50 à 76 Hz
Températures ambiantes nécessaires :
Température de fonctionnement	5 à 35 °C	41 à 95 °F
Température de stockage	-20 à 60 °C	-4 à 140 °F
Humidité relative 20 à 80 %
Source d'alimentation	100-240 V CA, 50/60 Hz
Altitude :
En fonctionnement	0 à 5 000 m	0 à 16 400 pieds
En stockage	0 à 12 192 m	0 à 40 000 pieds

Tableau A-4 Caractéristiques du modèle LA2306x (suite)

Mesure de la consommation énergétique :
Puissance maximale	40 watts
Réglages standard	35 watts
Méthodes de test Energy Star®	33,1 watts
Veille	0,5 watt
Mise hors tension	0,5 watt

Connecteurs d'entrée Un connecteur VGA avec câble inclus ; un connecteur DVI avec câble inclus ; un connecteur DisplayPort (câble non inclus)

Détection des résolutions pré-réglées

Les résolutions graphiques présentées ci-dessous sont les modes les plus utilisés et sont réglées par défaut en usine. Ce moniteur détecte automatiquement ces modes prédéfinis et les affiche bien dimensionnés et centrés à l'écran.

Modèle LA1956x

Tableau A-5 Modes pré-réglés en usine

Pré-réglé	Format pixel Fréq horz (kHz) Fréq vert (Hz)
1 640 × 480 31,469 59,94
2 720 × 400 31,469 70,087
3 800 × 600 37,879 60,317
4 1 024 × 768 48,363 60,004
5 1 280 × 1 024 63,981 60,02

Modèle LA2006x

Tableau A-6 Modes pré-réglés en usine

Prérég lage	Format des pixels	Fréquence horizontale (kHz)	Fréquence verticale (Hz)
1	640 × 480	31,469 59,94
2	720 × 400	31,469 70,087
3	800 × 600	37,879 60,317
4	1 024 × 768	48,363 60,004
5	1 280 × 720	45,0 60,0

Tableau A-6 Modes pré-réglés en usine (suite)

6 1 280 × 1 024 63,981 60,02

7 1 440 × 900 55,935 59,887

8 1600 × 900 60,0 60,0

Tableau A-7 Formats vidéo haute définition

Prérég lage	Nom de synchronisation	Format des pixels Fréquence horizontale (kHz)	Fréquence verticale (Hz)
1 480p	720 × 480 31,469 60
2 576p	720 × 576 0.31,25 50
3 720p50	1 280 × 720 37,5 50
4 720p60	1 280 × 720 45 60

Modèle LA2206x

Tableau A-8 Modes pré-réglés en usine

Pré-réglé	Format pixel Fréq horz (kHz) Fréq vert (Hz)
1 640 × 480 31,469 59,940
2 720 × 400 31,469 70,087
3 800 × 600 37,879 60,317
4 1 024 × 768 48,363 60,004
5 1 280 × 720 45 59,94
6 1 280 × 1 024 63,981 60,02
7 1 440 × 900 55,935 59,887
8 1 680 × 1 050 65,29	59,954
9 1 920 × 1 080 67,50	60

Tableau A-9 Formats vidéo haute définition

Pré-réglé	Nom de synchronisation	Format pixel Fréq horz (kHz) Fréq vert (Hz)
1 480p	720 × 480 31,469 60
2 576p	720 × 576 31,25	50
3 720p	50 1 280 × 720 37,5 50
4 720p	60 1 280 × 720 45 60

Tableau A-9 Formats vidéo haute définition (suite)

5 1080p50 1 920 × 1 080 56,25 50

6 1080p60 1 920 × 1 080 67,5 60

Modèle LA2306x

Tableau A-10 Modes pré-réglés en usine

Pré-réglé	Format pixel Fréq horz (kHz) Fréq vert (Hz)
1 640 × 480 31,469 59,940
2 720 × 400 31,469 70,087
3 800 × 600 37,879 60,317
4 1 024 × 768 48,363 60,004
5 1 280 × 720 45 60
6 1 280 × 1 024 63,981 60,02
7 1 440 × 900 55,935 59,887
8 1 680 × 1 050 65,29 59,954
9 1 920 × 1 080 67,5 60,00

Tableau A-11 Formats vidéo haute définition

Pré-réglé	Nom de synchronisation	Format pixel Fréq horz (kHz) Fréq vert (Hz)
1 480p	720 × 480 31,469 60
2 576p	720 × 576 31,25 50
3 720p	50 1 280 × 720 37,5 50
4 720p	60 1 280 × 720 45 60
5 1080p	50 1 920 × 1 080 56,25 50
6 1080p	60 1 920 × 1 080 67,5 60

Définition des modes utilisateur

Le signal du contrôleur vidéo peut parfois demander un mode qui n'a pas été pré-réglé, si :

• Vous n'utilisez pas une carte graphique standard.
• Vous n'utilisez pas un mode pré-réglé.

Dans ce cas, vous devrez peut-être réajuster les paramètres de l'écran, via le réglage à l'écran (OSD). Vous pouvez apporter des modifications à n'importe lequel de ces modes et les enregistrer dans la mémoire. L'écran enregistre automatiquement le nouveau réglage, puis reconnaît le nouveau mode comme s'il s'agissait d'un mode prédéfini. En plus des modes prédéfinis en usine, 10 modes utilisateur peuvent être entrés et sauvegardés.

Économiseur d'énergie

L'écran offre un mode basse consommation. L'écran passe dans cet état s'il détecte l'absence du signal de synchronisation horizontale ou verticale. Dans ce cas, l'écran est vidé, le rétroéclairage est désactivé et le témoin d'alimentation devient orange. Lorsque l'écran est en mode basse consommation, il consomme 0,5 watt. Une brève période de préchauffage est nécessaire avant que l'écran ne reprenne son mode de fonctionnement normal.

Veuillez consulter le manuel de l'ordinateur pour les instructions de réglage des fonctions d'économie d'énergie (ou fonctions de gestion de l'alimentation).

REMARQUE : Le mode économie d'énergie mentionné ci-dessus fonctionne uniquement si le moniteur est connecté à un ordinateur doté de fonctions d'économie d'énergie.

Vous pouvez également programmer le moniteur pour qu'il entre en mode basse consommation à un moment déterminé, en effectuant des réglages dans l'utilitaire d'économie d'énergie du moniteur. Lorsque l'économiseur d'énergie déclenche l'état basse consommation, le voyant d'alimentation clignote en orange.
