Caractéristiques	Détails
Type de produit	Nettoyeur haute pression
Pression maximale	120 bars
Débit d'eau	440 litres/heure
Puissance	1400 W
Longueur du flexible	6 mètres
Accessoires inclus	Buchette, lance, brosse rotative
Utilisation recommandée	Nettoyage de surfaces extérieures, véhicules, terrasses
Entretien	Vérifier régulièrement les filtres et les tuyaux
Sécurité	Utiliser des gants et des lunettes de protection lors de l'utilisation
Poids	10 kg
Dimensions	320 x 280 x 800 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - C 120.76 PCAD NILFISK

Comment assembler le nettoyeur haute pression NILFISK C 120.76 PCAD ?

Suivez le manuel d'instructions fourni dans l'emballage pour assembler les différentes parties du nettoyeur. Assurez-vous que les tuyaux et les accessoires sont bien fixés.

Le nettoyeur ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique et que le câble d'alimentation n'est pas endommagé. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

Comment régler la pression de l'eau ?

Utilisez le régulateur de pression situé sur le pistolet de pulvérisation pour ajuster la pression selon vos besoins. Tournez le réglage dans le sens des aiguilles d'une montre pour augmenter la pression.

Pourquoi le nettoyeur haute pression fuit-il ?

Des fuites peuvent être causées par des joints usés ou mal installés. Vérifiez les connexions des tuyaux et remplacez les joints si nécessaire.

Quel type de détergent puis-je utiliser avec le NILFISK C 120.76 PCAD ?

Utilisez uniquement des détergents spécialement conçus pour les nettoyeurs haute pression. Évitez les produits abrasifs ou corrosifs qui pourraient endommager l'appareil.

Comment entretenir mon nettoyeur haute pression ?

Rincez les tuyaux et l'appareil après chaque utilisation pour éliminer les résidus de détergent. Vérifiez régulièrement les filtres et les joints, et remplacez-les si nécessaire.

Quelle est la température maximale de l'eau que je peux utiliser ?

Ne dépassez pas une température de 40°C pour éviter d'endommager l'appareil.

Mon nettoyeur haute pression fait un bruit étrange, que devrais-je vérifier ?

Un bruit étrange peut indiquer un problème avec la pompe ou un tuyau obstrué. Vérifiez l'absence de débris dans le filtre et assurez-vous que tous les composants fonctionnent correctement.

Comment stocker le nettoyeur haute pression pour l'hiver ?

Vidangez toute l'eau du nettoyeur, débranchez les tuyaux et rangez-le dans un endroit sec et à l'abri du gel. Vous pouvez également le nettoyer et appliquer un lubrifiant sur les joints pour éviter le dessèchement.

MODE D'EMPLOI C 120.76 PCAD NILFISK

Bâtiment C3/C4 Gebouw

Bruxelles 1070

26 Avenue de la Baltique

Villebon sur Yvette

91978 Courtaboeuf Cedex

Tel.: [phone]

Website: www.consumer.nilfisk.fr

GERMANY

Nilfisk GmbH

Instructions d'utilisation

Les instructions comportent trois parties. Partie 1:3 Consignes de sécurité. Partie 2:3 Guide de l'utilisateur. Partie 3:3 Données techniques et déclaration.

Partie 1:3 Consignes de sécurité

Avant d'utiliser la machine, lisez attentivement les instructions. Conservez les instructions pour consultation ultérieure.

Il y a lieu de respecter les consignes de sécurité indiquées par ce symbole afin de prévenir toute blessure aux personnes ou dégâts matériels graves.

Avertissements

⚠️ Cette machine a été conçue pour une utilisation avec les décapants fournis ou recommandés par Nilfisk. L'utilisation d'autres décapants ou produits chimiques peut avoir un effet négatif sur la sécurité de la machine.

⚠ Les jets haute pression peuvent être dangereux s'ils sont soumis à une mauvaise utilisation. Le jet d'eau ne doit jamais être dirigé vers des personnes, des animaux, des équipements électriques sous tension ni vers la machine elle-même.

⚠️ Ne pas utiliser la machine à proximité de personnes qui ne portent pas de vêtements de protection.

⚠️ Ne jamais diriger le jet vers vous-même ou d'autres personnes afin de nettoyer des chaussures.

⚠ Risque d'explosion – ne pas vaporiser des liquides inflammables à proximité.

⚠ Les nettoyeurs à haute pression ne doivent pas être utilisés par des enfants ou du personnel non formé.

⚠ Les flexibles, raccords et accouplements haute pression sont importants pour la sécurité de la machine. Utilisez uniquement des tuyaux, raccords et accouplements recommandés par Nilfisk.

⚠ Pour assurer la sécurité de la machine, utilisez uniquement des pièces détachées d'origine recommandées par Nilfisk.

⚠ De l'eau s'étant écoulée par les clapets anti-retour est considérée comme étant non-potable.

N'utilisez pas la machine si le câble d'alimentation ou d'autres éléments importants de la machine sont endommagés, par exemple les dispositifs de sécurité, les flexibles haute pression, la poignée gâchette, la poignée de pulvérisation ou la lance.

⚠️ Des câbles de rallonge inadaptés peuvent présenter une source de danger. Si un câble de rallonge est utilisé, il devra convenir pour une utilisation en plein air, et le raccordement doit être gardé au sec et ne doit pas reposer à terre. Il est recommandé de le faire à l'aide d'un dévidoir de câble qui maintient la prise de courant à au moins 60 mm au-dessus du

sol.

⚠ Mettez la machine hors tension et débranchez-la lorsque vous la laissez sans surveillance, quand vous avez fini de l’utiliser ou que vous la basculez vers une autre fonction, quand vous effectuez des réparations ou des opérations de maintenance.

En cas d'utilisation de nettoyeurs à haute pression, des aérosols peuvent se former. L'inhalation d'aérosols peut être dangereuse pour la santé. Pour se protéger des aérosols, un masque respiratoire de classe FFP 2 ou équivalent peut être nécessaire, en fonction de l'environnement de nettoyage.

Usage prévu et conditions de responsabilité

• Les séries C-, D-, E- et P- ont été développées à des fins de nettoyage domestique uniquement et pour un usage en position verticale. Toute autre utilisation est considérée comme non-conforme.
• Un nettoyeur haute pression fonctionne avec différents niveaux de pression et détergents pour différentes tâches et résultats. Respectez toujours les instructions relatives aux détergents pour l'usage, l'urgence et la mise au rebut.
• Ne faites pas fonctionner la machine à des températures inférieures à 0° C. Ne démarrez jamais une machine gelée, ne l'utilisez jamais à l'intérieur et ne la couvrez jamais lorsqu'elle est en cours d'utilisation. Cela est considéré comme un usage inadapté. L'utilisation d'une pression, d'un détergent et/ou d'application inadaptés peut endommager la machine, les surfaces, le matériel et les appareils.

Tout ce qui précède est considéré comme un usage inadapté. Nilfisk ne pourra pas être tenu pour responsable des dommages liés à une utilisation incorrecte.

Consultez notre site Web à l'adresse : www.get-started.nilfisk.com, pour obtenir plus d'instructions et d'informations sur l'utilisation, l'urgence et la mise au rebut.

Appareils de sécurité et leur fonctionnement

La machine s'arrête automatiquement quand la gâchette est relâchée. La machine redémarrera lorsque vous appuierez à nouveau sur la gâchette. La poignée gâchette est équipée d'un dispositif de verrouillage. Lorsque celui-ci est enclenché, la poignée gâchette ne peut pas être mise en service.

La machine dispose d'une protection thermique de réinitialisation automatique. Si la machine est en surchauffe, la protection thermique coupera l'alimentation. Dans ce cas, attendez que la machine refroidisse. Une soupape de sécurité hydraulique intégrée protège le système d'une pression excessive.

Mesures de sécurité

Le raccordement à l'alimentation électrique doit être fait par un électricien qualifié et respecter la norme IEC 60364-1. Il est recommandé que l'alimentation électrique de cette machine inclue un dispositif de courant résiduel qui coupera l'alimentation si le courant de fuite vers la terre est supérieur à 30 mA pour 30 millièmes de seconde, ou un dispositif qui vérifiera le circuit de terre.

• Utiliser des fusibles de démarrage/temporisés de type D, selon la norme IEC 947-2 ou les normes correspondantes hors IEC.
• Si le cordon d'alimentation est endommagé, il doit être remplacé par un distributeur Nilfisk autorisé ou une personne qualifiée similaire afin d'éviter tout risque.
• Aucune action n'est nécessaire pour ajuster les machines indiquées comme acceptant une tension et une fréquence double.
• Veillez à ce que les enfants ne jouent pas avec la machine.
• L'opérateur ainsi que toute personne se trouvant à proximité immédiate doivent prendre des mesures afin d'éviter d'être heurtés par des débris détachés sous l'effet du nettoyage.
• Portez toujours des chaussures de sécurité, un masque respiratoire, une protection auditive, des lunettes et des vêtements de protection lorsque vous faites fonctionner la machine.
• La pression élevée générée par la machine est une source de danger particulière. Tenez la lance de pulvérisation fermement des deux mains. La lance de pulvérisation subit une force de retour et un couple soudain pendant l'opération.
• Voir la PARTIE 3:3 pour connaître la valeur effective de la force de retour.
• Pendant le transport : Placez la machine horizontalement sur l'arrière et fixez-la à l'aide de sangle.

Au sein de l'UE

Les nettoyeurs à haute pression ne doivent pas être utilisés ni entretenus par des enfants. La machine peut être utilisée par des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances, si elles ont été formées et sont surveillées dans l'utilisation de la machine en toute sécurité et si elles comprennent les risques encourus.

Partie 2:3 Guide de l'utilisateur

Fournit une vue d'ensemble générale de la machine et des éléments opérationnels avec des sections illustrées sur la préparation, le fonctionnement, le raccordement à l'eau, le stockage et la maintenance utilisateur.

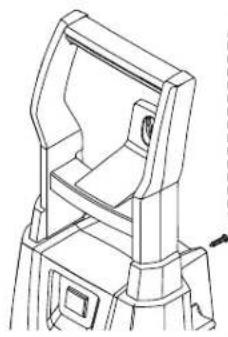

A Déballage et préparation avant utilisation

Suivez les illustrations dans A.

B Raccordement au réseau d'eau potable

Les nettoyeurs haute pression ne conviennent pas pour un raccordement à une prise d'eau potable. Vérifiez les réglementations nationales avant de raccorder la machine à une prise d'eau potable et utilisez un clapet anti-retour si nécessaire.

• Utilisez 12 " tuyau de jardin, 10-25 m.
• Suivez les illustrations dans B.

C Raccordement à d'autres sources d'eau

Vous pouvez raccorder la machine à des réservoirs d'eau de pluie, rivières, lacs et citernes, etc., et la faire fonctionner en mode aspiration. Reportez-vous aux illustrations dans C.

D Appairage de la poignée gâchette et de la machine

Séries C-PG et D-PG uniquement. Après insertion de la batterie, D1.1,, vous avez 2 min. pour appairer la poignée gâchette et la machine. Le voyant clignotera en orange quand il cherchera la machine. Une fois la machine appairée, le voyant s'éteindra. Suivez les illustrations D1.1 à D1.5. Si l'appairage échoue, procédez conformément aux illustrations D2.1 à D2.5. La régulation de puissance est indiquée par une lumière verte, voir les illustrations D3.1 et D3.2.

E Laisser la machine sans surveillance > 5 min.

⚠ Voir les avertissements indiqués. Reportez-vous aux illustrations dans E.

F Après utilisation et stockage

Après utilisation, procédez toujours comme suit : Mettez la machine hors tension. Videz l'eau de la machine et des accessoires pour éviter tout dégât du gel. Retirez le câble d'alimentation de la prise de courant. Débrancher le flexible d'arrivée d'eau. Enroulez le câble électrique et le flexible haute pression afin d'éviter d'endommager le câble, le flexible haute pression et les fixations. Le stockage de la machine doit se faire à l'écart du gel.

- Respectez les illustrations dans F.

G Maintenance, inspection et réparation

Il convient de toujours procéder à la maintenance de la machine lors d'un démarrage après une longue période de stockage.

Avant utilisation, toujours inspecter la machine et l'équipement pour vérifier qu'il n'y a pas de dégâts. En cas de dommages, agissez conformément aux avertissements répertoriés.

• N'essayez jamais d'effectuer des travaux de maintenance qui ne sont pas décrits dans ce mode d'emploi. Si la machine ne démarre pas, s'arrête ou vibre, si la pression fluctue, si le moteur saccade, si le fusible grille ou si aucune eau ne coule, consultez le schéma Diagnostic des problèmes dece mode d'emploi sur notre site Web www.get-started.nilfisk.com. Toute réparation doit être effectuée par un atelier agréé Nilfisk à l'aide de pièces de rechange originales Nilfisk.
• Maintenance utilisateur conformément aux illustrations dans G.

FRANCE: Nous vous recommandons d'enregistrer votre achat sur notre site nilfisk-conso.fr afin d'obtenir un certificat de garantie.

En effet, pour toute demande d'intervention, nos centres de réparation vous demanderont votre justificatif d'achat, et si votre ticket de caisse n'est plus lisible l'inscription sur notre site y remédie.

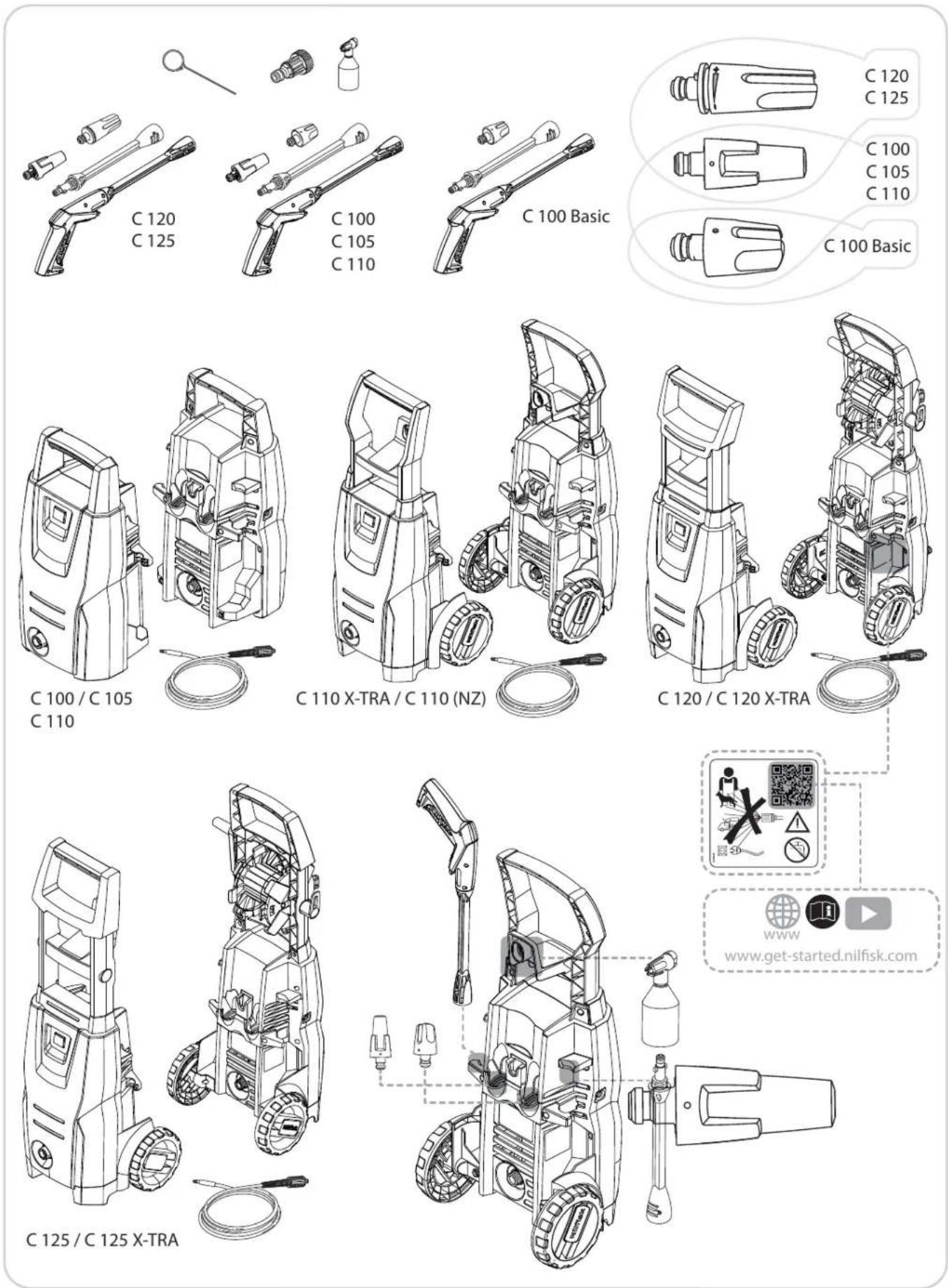

Partie 2:3 - Guide de l'utilisateur

C 120 C 125 C 100 C 105 C 110 C 100 Basic C 120 C 125 C 100 C 105 C 110 C 100 Basic C 100 / C 105 C 110 C 110 X-TRA / C 110 (NZ) C 120 / C 120 X-TRA C 125 / C 125 X-TRA www. www.get-started.nilfisk.com

A

Partie 3:3 - Données techniques et déclaration

Données techniques

		C 100.7	C 105.7	C 110.7 C 110.7 (NZ) C 110.7 X-TRA	C 120.7	C 120.7 X-TRA	C 125.7	C 125.7 X-TRA
Spécifications électriques	Unom	220-240 V
	fnom	50/60 Hz
	P	1.3 kW	1.4 kW				1.5 kW
	Inom	6 A					6.5 A
Classe de protection	Class I/ Class II	Class II
Degré de protection	IP XX	IP X5
Spécifications hydrauliques	p_nom	7 MPa / 70 bar	7.5 MPa / 75 bar	8 MPa / 80 bar	8.5 MPa / 85 bar		9.5 MPa / 95 bar
	p_max	10 MPa / 100 bar	10.5 MPa / 105 bar	11 MPa / 110 bar	12 MPa / 120 bar		12.5 MPa / 125 bar
	Q	5.2 l/min / 310 l/h					5.4 l/min / 320 l/h
	Q_max	7.3 l/min / 440 l/h					7.7 l/min / 460 l/h
Pression maximale de l'entrée d'eau	p_inlet max	1 Mpa / 10 bar
Température max. de l'entrée d'eau	t_inlet max	40°C
Température maximale de l'alimentation en eau en mode aspiration	t_inlet max	20°C
Forces de recul	F_kickback	< 20N
Poids	M_machine	5.1 kg	5.1 kg (C 110.7) / 6 kg	6.2 kg	6.4 kg		6.6 kg
Vibration transmise au système main-bras conformément à la norme: Buse standard	a_ha	< 2.5 ± 1 m/s2
Niveau de pression acoustique LpA	LpA-standard	69.2 ± 3 dB(A)	71.2 ± 3 dB(A)	71.8 ± 3 dB(A)		69.9 ± 3 dB(A)
Niveau de puissance acoustique LWA	LwA-standard	84 dB(A)	86 dB(A)	85 dB(A)		85 dB(A)

Déclaration

Nous,

Nilfisk A/S

Kornmarksvej 1

DK-2605 Broendby

DANEMARK

déclarons que le

Produit : Nettoyeur haute pression

Description : 220-240V, 50/60 Hz, IP X5

Modèle : C 100.7, C 105.7, C 110.7, C 110.7 X-TRA,

C 120.7 / C 120.7 X-TRA, C 125.7 /

C 125.7 X -TRA

est conforme aux exigences des normes ci-après :

EN 60335-1:2012+A11:2014

EN 60335-2-79:2012

EN 55014-1:2006+A1:2009+A2:2011

EN 61000-3-11:2000

EN 55014-2:1997+A1:2001+A2:2008

EN 50581:2012

Selon les dispositions des directives :

2006/42/EC

2014/30/EC

2011/65/EC

2000/14/EC Les procédures d'évaluation de la conformité selon l'annexe V

La conformité aux émissions de courant harmonique est documentée dans le dossier de construction technique 42331-01
