MODE D'EMPLOI 29PT8640 PHILIPS

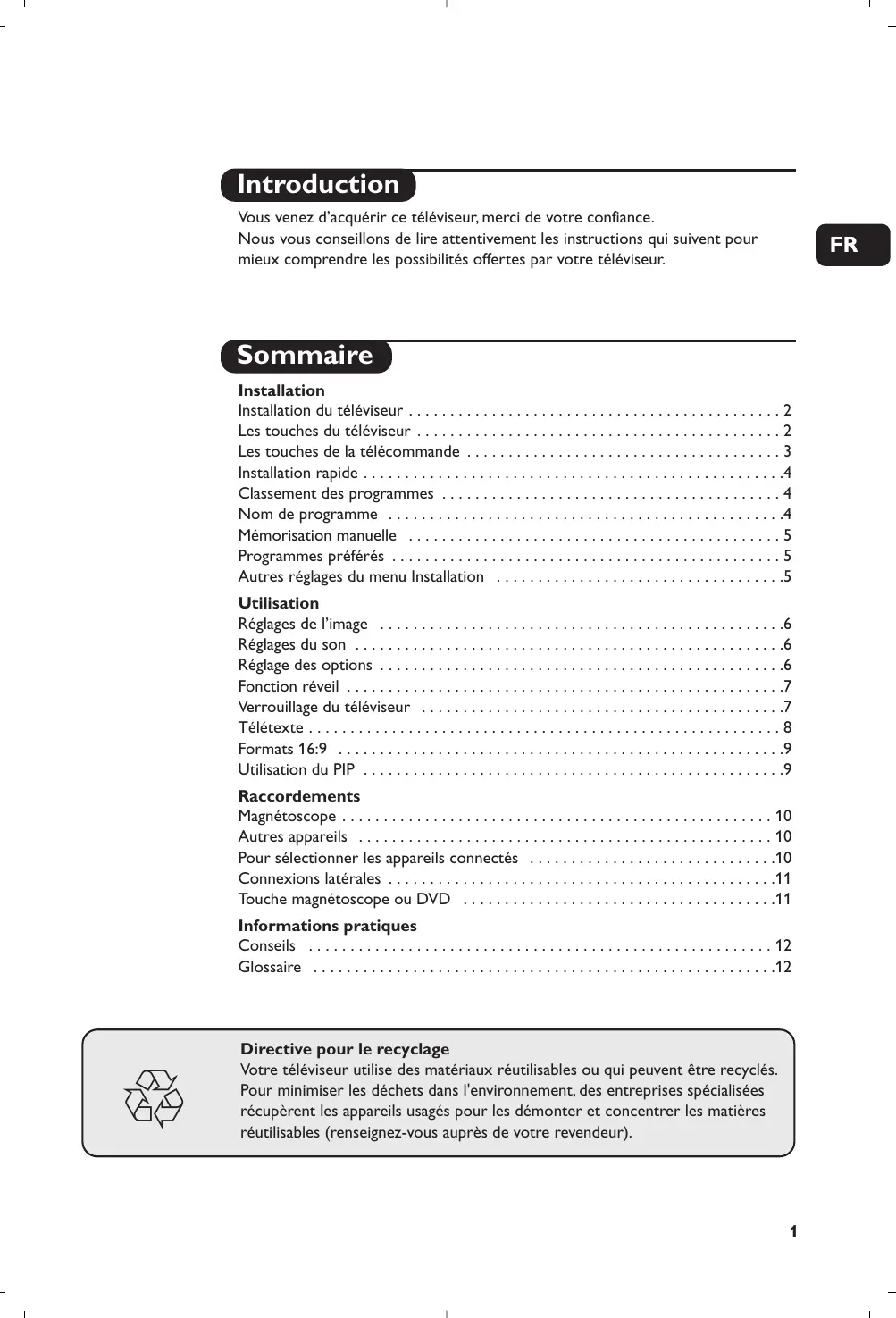

Introduction Vous venez d’acquérir ce téléviseur, merci de votre confiance. Nous vous conseillons de lire attentivement les instructions qui suivent pour mieux comprendre les possibilités offertes par votre téléviseur.

Installation Installation du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Les touches du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 Les touches de la télécommande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Installation rapide . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Classement des programmes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 Nom de programme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4 Mémorisation manuelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Programmes préférés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Autres réglages du menu Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Utilisation Réglages de l’image . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Réglages du son . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Réglage des options . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6 Fonction réveil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Verrouillage du téléviseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 Télétexte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Formats 16:9 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Utilisation du PIP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9 Raccordements Magnétoscope . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Autres appareils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 Pour sélectionner les appareils connectés . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 Connexions latérales . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Touche magnétoscope ou DVD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Informations pratiques Conseils . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12 Glossaire . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Directive pour le recyclage

Votre téléviseur utilise des matériaux réutilisables ou qui peuvent être recyclés. Pour minimiser les déchets dans l'environnement, des entreprises spécialisées récupèrent les appareils usagés pour les démonter et concentrer les matières réutilisables (renseignez-vous auprès de votre revendeur).

Installation du téléviseur

& Positionnement du téléviseur

Placez votre téléviseur sur une surface solide et stable. Pour prévenir toute situation dangereuse, ne pas exposer le téléviseur à des projections d’eau et ne rien poser dessus tel qu’un objet couvrant (napperon), rempli de liquide (vase) ou dégageant de la chaleur (lampe).

Introduisez les 2 piles de type R6 fournies en respectant les polarités.

Les piles livrées avec l’appareil ne contiennent ni mercure ni cadmium nickel, dans un souci de préserver l’environnement.Veillez à ne pas jeter vos piles usagées mais à utiliser les moyens de recyclage mis à votre disposition (consultez votre revendeur).

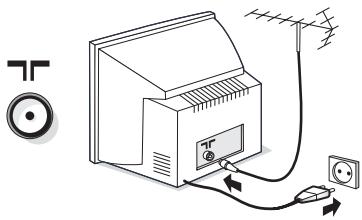

• Introduisez la fiche d'antenne TV dans la prise : située à l’arrière.

Avec les antennes d’intérieur, la réception peut dans certaines conditions être difficile.Vous pouvez l’améliorer en faisant tourner l’antenne. Si la réception reste médiocre, il faut utiliser une antenne extérieure. • Branchez le cordon d’alimentation sur le secteur (220-240 V / 50 Hz).

Pour allumer le téléviseur, appuyez sur la touche marche arrêt. Un voyant s’allume en rouge et l’écran s’illumine.Allez directement au chapitre installation rapide, page 4.

Si le téléviseur reste en veille, appuyez sur la touche P # de la télécommande. Le voyant clignote lorsque vous utilisez la télécommande.

Les touches du téléviseur

Le téléviseur est équipé de 4 ou 5 touches qui sont situées, selon les versions, à l’avant ou sur le dessus du coffret.

Les touches VOLUME - + (-”+) permettent de régler le niveau sonore.

Les touches PROGRAM - + (- P +) permettent de sélectionner les programmes. Pour accéder aux menus, appuyez simultanément sur les 2 touches ” - et ” + (ou la touche MENU). Ensuite, les touches P - + permettent de sélectionner un réglage et les touches ” - + de régler. Pour quitter le menu affiché, maintenez appuyées les 2 touches ” - et ” + (ou la touche MENU). Remarque: lorsque la fonction Verrou enfant est en service, les touches sont inactivées (voir p. 7).

Les touches de la télécommande

Veille Permet de mettre en veille le téléviseur. Pour l’allumer, appuyez sur b, P @ # ou 0 9.

Pour activer / désactiver l’effet d’élargissement du son. En stéréo, les haut-parleurs paraissent plus espacés. Pour les versions équipés du Virtual Dolby Surround *, vous obtenez les effets sonores arrières du Dolby Surround Pro Logic.

Sélection des prises EXT (p.10)

Appuyez plusieurs fois pour sélectionner l’appareil connecté.

Guide nexTView: voir le livret séparé (uniquement sur certaines versions).

Liste des programmes

Pour afficher / effacer la liste des programmes. Utilisez ensuite le curseur <> pour sélectionner un programme et le curseur ≥ pour l’afficher. Le symbole + apparaît devant les programmes qui sont verrouillés (p.7).

Touche pour appareils audio/vidéo (p.11)

Menu Pour appeler ou quitter les menus.

Pour supprimer ou rétablir le son.

Info. d’écran / n° permanent

Pour afficher / effacer le numéro de programme, le nom (s’il existe), l’heure, le mode son, et le temps restant de la minuterie. Appuyez pendant 5 secondes pour activer l’affichage permanent du numéro. Le niveau du volume et des préréglages image et son s’affiche ensuite à chaque utilisation.

Active Control (selon versions)

Optimise la qualité de l’image en fonction du signal reçu.

SMART Deux Écrans (selon versions)

Pour activer/désactiver l’affichage en 2 écrans. Le deuxième écran permet d’afficher le télétexte.

Touches télétexte (p. 8) ou PIP (p. 9) ou VCR / DVD (p.11)

Appel télétexte (p. 8)

Ces 4 touches permettent de naviguer dans les menus (<>≤≥).

Pour ajuster le niveau sonore

Sélecteur de mode (p. 11)

Pour activer la télécommande en mode TV, VCR, DVD, SAT,AMP ou CD.

CONTROL K SMART Sélection des programmes

Pour accéder au programme inférieur ou supérieur de la liste des programmes préférés (voir p. 5). Touches numériques Accès direct aux programmes. Pour un programme à 2 chiffres, il faut ajouter le 2ème chiffre avant que le trait ne disparaisse. Mode son Permet de forcer les émissions Stéréo et Nicam Stéréo en Mono ou pour les émissions bilingues de choisir entre Dual I ou Dual II. L’indication Mono est rouge lorsqu’il s’agit d’une position forcée. Minuterie Pour sélectionner une durée de mise en veille automatique (de 0 à 240 minutes).

Préréglages image et son Permet d’accéder à une série de préréglages de l’image et du son. La position Personnel correspond aux réglages effectués dans les menus.

* Fabriqué sous licence de Dolby Laboratories.

"Dolby" et le symbole double-D sont des marques de Dolby Laboratories.

La première fois que vous allumez le téléviseur, un menu apparaît à l’écran. Ce menu vous invite à choisir le pays ainsi que la langue des menus : Menu • Installation • Pays •

Si le menu n’apparaît pas, maintenez appuyées pendant 5 secondes les touches ”- et ”+ du téléviseur, pour le faire apparaître.

& Utilisez le curseur <> de la télécommande pour choisir votre pays, puis validez avec ≥. Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. . .” é Sélectionnez ensuite votre langue avec le curseur <> puis validez avec ≥.

“ La recherche démarre automatiquement.

Tous les programmes TV disponibles sont mémorisés. L’opération prend quelques minutes. L’affichage montre la progression de la recherche et le nombre de programmes trouvés. A la fin, le menu disparaît. Pour sortir ou interrompre la recherche, appuyez sur H. Si aucun programme n’est trouvé, reportez vous au chapitre conseils p. 12. ‘ Si l’émetteur ou le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. L’installation est alors terminée. ( Si ce n’est pas le cas, vous devez utiliser le menu Classement pour les renuméroter. Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage...). Dans ce cas, vous devez indiquer votre choix avec le curseur <> puis valider avec ≥.

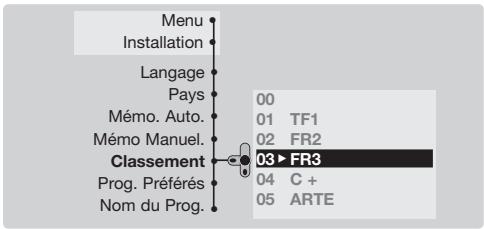

Classement des programmes

& Appuyez sur la touche H. Le Menu Principal s’affiche à l’écran. Menu • Installation • Langage Pays Mémo. Auto. Mémo Manuel. Classement Prog. Préférés Nom du Prog.

é Avec le curseur, sélectionnez le menu

Installation puis le menu Classement . “ Sélectionnez le programme que vous souhaitez déplacer avec le curseur <> et appuyez sur ≥. ‘ Utilisez ensuite le curseur <> pour choisir le nouveau numéro et validez avec ≤. ( Recommencez les étapes “ et ‘ autant de fois qu’il y a de programmes à renuméroter. § Pour quitter les menus, appuyez sur d.

Vous pouvez, si vous le souhaitez, donner un nom aux programmes et prises extérieures. Remarque: lors de l’installation, les programmes sont nommés automatiquement lorsque le signal d’identification est transmis. & Appuyez sur la touche H. é Avec le curseur, sélectionnez le menu Installation, puis Nom De Prog. “ Utilisez les touches @ P # pour choisir le programme à nommer ou à modifier.

‘ Utilisez le curseur ≤≥ pour vous déplacer dans la zone d’affichage du nom

(5 caractères) et le curseur <> pour choisir les caractères. ( Lorsque le nom est entré, utilisez le curseur H pour sortir. Le nom est mémorisé. § Recommencez les étapes “ à ( pour chaque programme à nommer. è Pour quitter les menus, appuyez sur d.

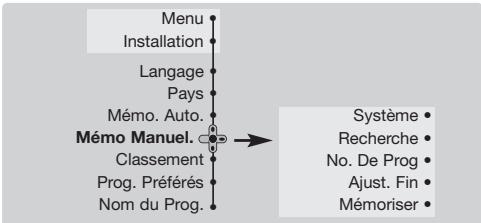

Mémorisation manuelle

Ce menu permet de mémoriser les programmes un par un. & Appuyez sur la touche H. é Avec le curseur, sélectionnez le menu Installation puis Mémo Manuelle : Menu • Installation • Langage Pays Mémo. Auto. Mémo Manuel. Classement Prog. Préférés Nom du Prog.

Recherche No. De Prog Ajust. Fin Mémoriser

“ Système : sélectionnez Europe (détection automatique*) ou Europe Ouest (norme BG),

Europe Est (norme DK), Royaume-Uni (norme I) ou France (norme LL’). * Sauf pour la France (norme LL’), il faut sélectionner impérativement le choix France.

‘ Recherche : appuyez sur le curseur ≥. La recherche commence. Dès qu’un programme est trouvé, le défilement s’arrête et le nom du programme s’affiche (si disponible).Allez à l’étape suivante. Si vous connaissez la fréquence du programme désiré, composez directement son numéro avec les touches 0 à 9.

Si aucune image n’est trouvée, voir conseils (p. 12). ( No De Prog. : entrez le numéro à 2 chiffres souhaité avec les touches ≤≥ ou 0 à 9. Exemple : programme n°1, tapez 01. § Ajust. Fin : si la réception n’est pas satisfaisante, réglez avec le curseur ≤≥. è Mémoriser : appuyez sur ≥. Le programme est mémorisé. ! Répétez les étapes ‘ à è autant de fois qu’il y a de programmes à mémoriser. ç Pour quitter les menus, appuyez sur d.

Ce menu permet de choisir les programmes qui seront accessibles avec la touche @ P #. & Appuyez sur la touche H. é Avec le curseur, sélectionnez le menu Installation puis Programmes préférés et Menu • Installation • Langage Pays Mémo. Auto. Mémo Manuel. Classement Prog. Préférés Nom du Prog.

appuyez sur le curseur ≥. La liste des programmes préférés est affichée. Les programmes trouvés lors de l’installation ont

été automatiquement activés dans cette liste. Utilisez le curseur haut/bas pour sélectionner le programme désiré. Utilisez le curseur gauche/droit pour ajouter ou retirer le programme de la liste. Recommencez les étapes “ et ‘ autant de fois qu’il y a de programme à ajouter ou retirer de la liste. Pour quitter, appuyez plusieurs fois sur d.

Autres réglages du menu Installation

& Appuyez sur la touche H et sélectionnez le menu Installation : é Langage : pour modifier la langue d’affichage des menus. “ Pays : pour choisir votre pays (F pour France). Ce réglage intervient dans la recherche, le classement automatique des programmes et l’affichage du télétexte. Si votre pays n’apparaît pas dans la liste, sélectionnez le choix “. . .” ‘ Mémo. Auto : pour lancer une recherche automatique de tous les programmes disponibles dans votre région. Si l’émetteur ou

le réseau câblé transmet le signal de classement automatique, les programmes seront correctement numérotés. Si ce n’est pas le cas, vous devez utiliser le menu Classement pour les renuméroter (voir p. 4).

Certains émetteurs ou réseaux câblés diffusent leurs propres paramètres de classement (région, langage, ...). Dans ce cas, vous devez indiquer votre choix avec le curseur <> puis valider avec ≥. Pour sortir ou interrompre la recherche, appuyez sur H. Si aucune image n’est trouvée, voir conseils (p. 12). ( Pour quitter les menus, appuyez sur d.

& Appuyez sur la touche H puis sur le curseur ≥. Le menu Image apparaît : Menu • Lumière Couleur Contraste Définition Temp. Couleur Options numér. Mémoriser

é Utilisez le curseur <> pour sélectionner un réglage et le curseur ≤≥ pour régler.

Remarque : pendant le réglage de l’image, seule la ligne sélectionnée reste affichée. Appuyez sur <> pour faire ré-apparaître le menu. “ Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur ≥ pour les enregistrer.Appuyez sur d pour quitter.

Description des réglages :

• Lumière : agit sur la luminosité de l’image. • Couleur : agit sur l’intensité de la couleur. • Contraste : agit sur la différence entre les tons clairs et les tons foncés. • Définition : agit sur la netteté de l’image. • Temp. Couleur : agit sur le rendu des couleurs : Froide (plus bleue), Normale (équilibrée) ou Chaude (plus rouge). • Options numériques : - 100 Hz = traitement 100 Hz de l’image. - Scan num. (selon version) : réduit l’effet de scintillement des lignes horizontales visible sur certaines images. - Double lignes : doublement de la résolution verticale qui supprime les lignes horizontales visibles dans l’image. Recommandé uniquement pour les images NTSC (60Hz).

& Appuyez sur H, sélectionner Son (>) et appuyez sur le curseur ≥. Le menu Son apparaît : Menu • Image • Son Options • Installation •

Graves Balance Delta Volume AVL Volume du casque Mémoriser

é Utilisez le curseur <> pour sélectionner un réglage et le curseur ≤≥ pour régler.

“ Une fois les réglages effectués, sélectionnez le choix Mémoriser et appuyer sur ≥ pour les enregistrer. ‘ Pour quitter les menus, appuyez sur d.

Description des réglages:

• Aigus : agit sur les fréquences hautes du son. • Graves : agit sur les fréquences basses. • Balance : pour équilibrer le son sur les hautparleurs gauche et droit. • Delta Volume : permet de compenser les écarts de volume qui existent entre les différents programmes ou les prises EXT. Ce réglage est opérationnel pour les programmes 0 à 40 et les prises EXT. • AVL (Automatic Volume Leveler): contrôle automatique du volume qui permet de limiter les augmentations du son, en particulier lors des changements de programmes ou des publicités. • Volume casque : permet de régler le volume du casque indépendamment du volume des haut-parleurs du téléviseur.

& Appuyez sur H, sélectionner Options (>) et appuyez sur le curseur ≥.Vous pouvez régler : é Timer, Verrou enfant et Verrou Prog. : voir page suivante “ DNR : Arrêt, Min, Med (position optimale) ou Max. : atténue le bruit de l’image (la neige), en cas de réception difficile. ‘ Déplac. Image (disponible uniquement sur les grandes tailles d’écran) : les grandes tailles d’écran sont sensibles aux variations du champ magnétique terrestre. Ce réglage permet de compenser son influence en ajustant 6

l’inclinaison de l’image.

( Contraste dynamique (selon version) : Arrêt, Min, Med (position optimale) ou Max. Relève le détail des contrastes dans les zones claires, moyennes et sombres. § Décodeur : sélectionnez le ou les programmes qui utilisent un décodeur extérieur puis sélectionnez la prise où est raccordé le décodeur : EXT1 ou EXT2. Si le décodeur est connecté au magnétoscope, sélectionnez la prise du magnétoscope (EXT2). è Pour quitter les menus, appuyez sur d.

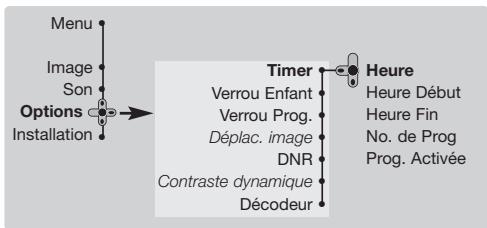

Ce menu vous permet d’utiliser le téléviseur comme un réveil. & Appuyez sur la touche H. é Avec le curseur, sélectionnez le menu Options puis Timer : Menu • Image • Son • Options Installation •

Verrou Enfant Verrou Prog. Déplac. image DNR Contraste dynamique Décodeur

Heure Début Heure Fin No. de Prog Prog. Activée

“ Heure : entrez l’heure courante.

Remarque : l’heure est mise à jour automatiquement, à chaque mise en marche, à partir des informations télétexte du programme n° 1. Si celui-ci n’a pas de télétexte, la mise à jour n’aura pas lieu.

‘ Heure Début : entrez l’heure de début.

( Heure Fin : entrez l’heure de mise en veille. § No. de Prog : entrez le numéro du programme désiré pour le réveil. è Prog. Activée : vous pouvez régler : • Une fois pour un réveil unique, • Quotidien pour tous les jour, • Arrêt pour annuler. ! Appuyez sur b pour mettre en veille le téléviseur. Il s’allumera automatiquement à l’heure programmée. Si vous laissez le téléviseur allumé, il changera uniquement de programme à l’heure indiquée (et se mettra en veille à l’Heure de Fin). La combinaison des fonctions Verrou TV et Timer permet de limiter la durée d’utilisation du téléviseur, à vos enfants par exemple.

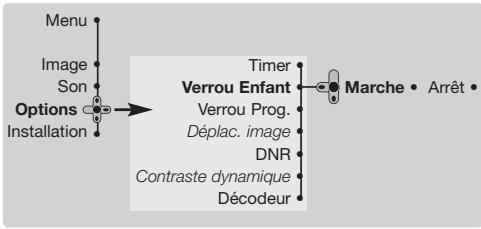

Verrouillage du téléviseur

Vous pouvez verrouiller certains programmes ou interdire complètement l’utilisation du téléviseur en verrouillant les touches.

& Appuyez sur H. é Avec le curseur, sélectionnez le menu Options et positionnez Verrou Enfant sur Marche. Menu • Image • Son • Options Installation •

Verrou Enfant Verrou Prog. Déplac. image DNR Contraste dynamique Décodeur

“ Éteignez le téléviseur et cachez la télécommande. Le téléviseur devient inutilisable

(seule la télécommande permet de l’allumer). ‘ Pour annuler: positionnez Verrou Enfant sur Arrêt.

& Appuyez sur la touche H, sélectionnez le menu Options puis Verrou Prog. :

é Vous devez entrer votre code confidentiel d’accès. La première fois, tapez 2 fois le code

0711 puis saisissez le code de votre choix. Le menu apparaît. “ Prog. Verrou : utilisez le curseur <> pour sélectionner le programme TV souhaité et validez avec ≥. Le symbole + s’affiche devant les programmes ou les prises qui sont verrouillés. Désormais, pour visualiser un programme verrouillé, vous devez entrer le code confidentiel, sinon l’écran restera noir. L’accès au menu Installation est également verrouillé. Attention, dans le cas des programmes cryptés qui utilisent un décodeur extérieur, il faut verrouiller la prise EXT correspondante. ‘ Changer code : permet d’entrez un nouveau code à 4 chiffres. Confirmez en le tapant une deuxième fois. Si vous avez oublié votre code confidentiel, entrez le code universel 0711 deux fois. ( Tout Effacer : permet d’effacer tous les programmes verrouillés. § Tout Verrou : permet de verrouiller tous les programmes TV et prises EXT. è Appuyez sur la touche d pour quitter.

Le télétexte est un système d'informations, diffusé par certaines chaînes, qui se consulte comme un journal. Il permet aussi d'accéder aux sous-titrages pour les personnes malentendantes ou peu familiarisées avec la langue de transmission (réseaux câblés, chaînes satellites,...). Appuyez sur : Appel télétexte

POWER Sélection d’une page

Permet d’appeler le télétexte, de passer en mode transparent puis de quitter. Le sommaire apparaît avec la liste des rubriques auxquelles vous pouvez accéder. Chaque rubrique est repérée par un numéro de page à 3 chiffres. Si la chaîne sélectionnée ne diffuse pas le télétexte, l'indication 100 s'affiche et l'écran reste noir (dans ce cas, quittez le télétexte et choisissez une autre chaîne). Composer le numéro de la page désiré avec les touches 0 à 9 ou @ P #. Exemple: page 120, tapez 1 2 0. Le numéro s’affiche en haut à gauche, le compteur tourne, puis la page est affichée. Renouvelez l'opération pour consulter une autre page. Si le compteur continue à chercher, c’est que la page n'est pas transmise. Choisissez un autre numéro.

Accès direct aux rubriques

Des zones colorées sont affichées en bas de l’écran.

Les 4 touches colorées permettent d’accéder aux rubriques ou aux pages correspondantes. Les zones colorées clignotent lorsque la rubrique ou la page n’est pas encore disponible.

Pour revenir au sommaire (généralement la page 100).

Sélection directe des sous-pages

Certaines pages contiennent des sous-pages (exemple, la page 120 contient les sous-pages 1/3, 2/3 et 3/3).

Utilisez le curseur ≤≥ pour accéder directement aux sous-pages de votre choix.

Agrandissement d'une page

Pour afficher la partie supérieure, inférieure, puis revenir à la dimension normale.

Double page télétexte

(disponible uniquement sur certaines versions)

Pour activer ou désactiver l’affichage du télétexte en double page. La page active est affichée à gauche et la page suivante

à droite.Appuyez sur la touche i si vous voulez figer un page (par exemple le sommaire). La page active devient celle de droite. Pour revenir en mode normal, appuyez sur e.

Informations cachées

Pour faire apparaître ou disparaître les informations cachées (solutions de jeux).

Pour les programmes télétexte 0 à 40, vous pouvez mémoriser 4 pages préférées qui seront ensuite directement accessibles avec les touches colorées (rouge, verte, jaune, bleue). & Appuyez sur la touche H pour passer en mode pages préférées. é Affichez la page télétexte que vous souhaitez mémoriser. “ Appuyez ensuite pendant 3 secondes sur la touche colorée de votre choix. La page est mémorisée. ‘ Renouvelez l’opération avec les autres touches colorées. ( À présent, dès que vous consultez le télétexte, vos pages préférées apparaissent en couleur en bas de l’écran. Pour retrouver les rubriques habituelles, appuyez sur H. Pour tout effacer, appuyez sur d pendant 5 secondes.

Les images que vous recevez peuvent être transmises au format 16:9 (écran large) ou 4:3 (écran traditionnel). Les images 4:3 ont parfois une bande noire en haut et en bas (format cinémascope). Cette fonction permet d’éliminer les bandes noires et d’optimiser l’affichage des images sur l’écran.

Si votre téléviseur est équipé d’un écran 4:3

Appuyez sur la touche p (ou le curseur <>) pour sélectionner les différents modes : 4:3 Extension 4:3

L’image est reproduite au format 4:3

L’image est élargie verticalement. Ce mode permet de supprimer les bandes noires des images au format cinémascope. L’image est comprimée verticalement au format 16:9.

Si votre téléviseur est équipé d’un écran 16:9

Appuyez sur la touche p (ou le curseur ≤≥) pour sélectionner les différents modes : Le téléviseur est équipé d’une commutation automatique qui décode le signal spécifique émis par certains programmes et sélectionne automatiquement le bon format d’écran. 4:3

L’image est reproduite au format 4:3, une bande noire apparaît de chaque côté de l’image.Vous pouvez agrandir progressivement l’image en utilisant le curseur <>.

L’image est agrandie au format 14:9, une petite bande noire subsiste de chaque côté de l’image. Les touches <> permettent de comprimer l’image verticalement pour faire apparaître le haut ou le bas de l’image (sous-titres).

L’image est agrandie au format 16:9. Ce mode est recommandé pour visualiser les images avec bande noire en haut et en bas (format cinémascope). Utilisez les touches

<> si vous voulez faire apparaître le haut ou le bas de l’image.

Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en laissant visibles les sous-titres. Utilisez les touches <> pour faire descendre ou remonter le bas de l’image.

Ce mode permet de visualiser les images 4:3 sur toute la surface de l’écran en élargissant les côtés de l’image. Utilisez les touches <> pour compresser l’image verticalement.

Ce mode permet de restituer les bonnes proportions des images transmises en

16:9 en les affichant en plein écran. (disponible uniquement sur certaines versions). Le format de l’image est automatiquement ajusté pour remplir le plus possible la surface de l’écran.

(disponible uniquement sur certaines versions)

Cette fonction vous permet d’afficher un petit

écran d’incrustation d’image.Vous pouvez visualiser dans cette écran l’image d’un appareil connecté au téléviseur (magnétoscope, DVD,...) & Appuyez sur la touche œ pour afficher l’écran PIP. Une petite fenêtre d’incrustation apparaît dans l’écran principal. é Utilisez la touche µ pour sélectionner l’image de l’appareil connecté au téléviseur.

“ Appuyez de nouveau sur œ pour modifier la taille de la fenêtre puis la faire disparaître.

‘ Utilisez la touche π si vous souhaitez déplacer la fenêtre.Vous pouvez également la déplacer progressivement en utilisant le curseur (position 5 uniquement). ( Utilisez la touche ‡ si vous souhaitez permuter les 2 images.

Selon les versions, le téléviseur est équipé de 2 ou 3 prises péritel EXT1, EXT2 et EXT3 situées à l’arrière. La prise EXT1 possède les entrées/sorties audio vidéo et les entrées RVB. La prise EXT2 possède les entrées/sorties audio vidéo et les entrées S-VHS. La prise EXT4 (si disponible) possède les entrées/sorties audio vidéo et les entrées RVB.

VCR Autres appareils

CABLE Effectuez les raccordements ci-contre. Utilisez un cordon de liaison péritel de bonne qualité.

Si votre magnétoscope ne possède pas de prise péritel, seule la liaison par le câble antenne est possible.Vous devez accorder le programme numéro 0 du téléviseur sur le signal de test du magnétoscope (voir mémo. manuelle p. 5). Ensuite pour reproduire l’image du magnétoscope, appuyez sur 0. Magnétoscope avec Décodeur Connectez le décodeur sur la deuxième prise péritel du magnétoscope.Vous pourrez ainsi enregistrer les émissions cryptées.Voir aussi le menu Décodeur (page 6). Récepteur satellite, décodeur, DVD, jeux,... Effectuez les raccordements ci-contre. Pour optimiser la qualité de l’image, connectez à EXT1 ou EXT4 les équipements délivrant les signaux RVB (décodeur numérique, lecteurs DVD, jeux, ...), à EXT2 les équipements délivrant les signaux S-VHS (magnétoscopes S-VHS et Hi-8, ...). Pour sélectionner les appareils connectés Appuyez sur la touche µ pour sélectionner EXT1, EXT2, S-VHS2 (signaux S-VHS de la prise EXT2), EXT3 pour les connections latérales et EXT4. La plupart des appareils réalisent eux-mêmes la commutation (décodeur, magnétoscope).

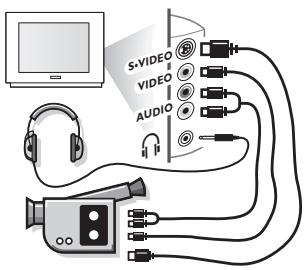

Connexions latérales

EO S•VID O VIDE AUD IO

Effectuez les raccordements ci-contre.

Avec la touche µ, sélectionner EXT3. Pour un appareil monophonique, connectez le signal vidéo sur l’entrée VIDEO et le signal son sur l’entrée AUDIO L (ou AUDIO R). Le son est reproduit automatiquement sur les haut-parleurs gauche et droit du téléviseur. Ne pas connecter les câbles VIDEO et S-VIDEO en même temps. Cela peut provoquer une distorsion d’image. Casque Appuyez sur la touche m si vous voulez couper le son du téléviseur (voir aussi : réglage du son, page 6). L'impédance du casque doit être comprise entre 32 et 600 ohms.

(disponible uniquement sur certaines versions)

Pour le raccordement à une chaîne Hi-fi, utilisez un cordon de liaison audio et connectez les sorties “L” et “R” du téléviseur à une entrée “AUDIO IN” “L” et “R” de la chaîne Hi-fi.

(disponible uniquement sur certaines versions)

Si votre magnétoscope est équipé de la fonction EasyLink, lors de l’installation, la langue, le pays et les chaînes trouvées sont transmises automatiquement au magnétoscope. De même, lorsque le magnétoscope est en veille, la touche · de la télécommande permet de démarrer directement l’enregistrement sur le même programme que celui affiché sur le téléviseur.

Le magnétoscope doit impérativement être connecté à la prise EXT2 (voir p. 10).

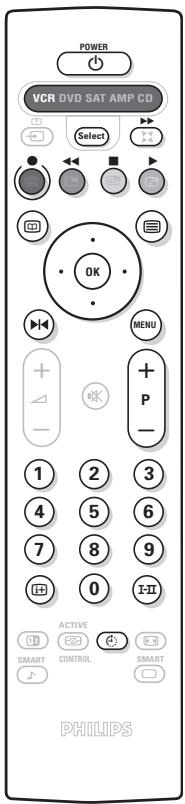

Touches VCR, DVD, SAT,AMP et CD La plupart des équipements audio et vidéo de notre gamme de produits peuvent être pilotés avec la télécommande de votre téléviseur.

POWER Appuyez sur la touche Select pour sélectionner le mode désiré : VCR

(magnétoscope), DVD, SAT (satellite), AMP (amplificateur) ou CD. Le voyant de la télécommande s’allume pour montrer le mode sélectionné. Il s’éteint automatiquement après 60 secondes sans action (retour au mode TV). En fonction de l’équipement, les touches suivantes sont opérationnelles :

veille, enregistrement, retour rapide, stop, lecture, avance rapide, pause

DVD: sélection sous-titrage / VCR: fonction liste cassettes, DVD: sélection des titres , appel menu, curseur navigation et réglages, u validation, 09 touches numériques, @ P # sélection des programmes, d menu OSD, e choix du langage. ` timer magnétoscope, La télécommande est compatible avec tous les magnétoscopes utilisant le standard RC5 et tous les DVD utilisant le standard RC6.

Mauvaise réception La proximité de montagnes ou de hauts immeubles peut être la cause d'image dédoublée, d'écho ou d'ombres. Dans ce cas, essayez d’ajuster manuellement l’accord de l’image: voir Ajust. Fin (p. 5) ou modifiez l'orientation de l'antenne extérieure. Vérifiez également que votre antenne permet de recevoir les émissions dans cette bande de fréquences (bande UHF ou VHF) ? En cas de réception difficile (image neigeuse), positionnez le réglage Dynamic NR du menu Options sur Marche (p. 6). Absence d'image Si le téléviseur ne s’allume pas, appuyez 2 fois sur la touche b située sur la télécommande. Avez-vous bien branché l'antenne ? Avez-vous choisi le bon système ? (p. 5) Le contraste ou la lumière est déréglé ? Appuyez sur la touche ≈ et reprenez les réglages du menu Image. Une prise péritel ou une prise d'antenne mal connectée est souvent la cause de problèmes d'image ou de son (il arrive que les prises se déconnectent légèrement lorsque l'on déplace ou que l'on tourne le téléviseur).Vérifiez toutes les connexions. L’équipement périphérique délivre une image en noir et blanc Pour la lecture d’une cassette vidéo, vérifiez qu’elle est enregistré au même standard (PAL, SECAM, NTSC) que ce que peut lire le magnétoscope.

Si certains programmes sont dépourvus de son, mais pas d’image, c’est que vous n’avez pas le bon système TV. Modifiez le réglage Système (p. 5). Télétexte Certains caractères ne s’affichent pas correctement ? Vérifiez que le réglage du pays est correctement positionné (p. 5). La télécommande ne fonctionne plus ? Le voyant du téléviseur ne clignote plus lorsque vous utilisez la télécommande ? Remplacez les piles. Veille Lorsque vous allumez le téléviseur, il reste en veille et l’indication Verrouillé s'affiche dès que vous utilisez les touches du téléviseur ? La fonction Verrou enfant est en service (p. 7). Si le téléviseur ne reçoit pas de signal pendant 15 mn, il passe automatiquement en veille. Pour faire des économies d’énergie, votre téléviseur est équipé de composants permettant une très faible consommation en veille (inférieure à 1 W). Toujours pas de résultats ? En cas de panne, n’essayez jamais de réparer vous même le téléviseur, mais consultez le service après vente. Nettoyage du téléviseur Le nettoyage de l’écran et du coffret doit être effectué uniquement avec un chiffon propre, doux et non pelucheux. Ne pas utiliser de produit à base d’alcool ou de solvant.

Signaux RVB: Il s’agit de 3 signaux vidéo Rouge,Vert, Bleu qui viennent directement piloter les 3 canons rouge, vert , bleu du tube cathodique. L’utilisation de ces signaux permet d’obtenir une meilleure qualité d’image. Son NICAM: Procédé permettant de transmettre le son en qualité numérique. Système: La transmission des images n’est pas faite de la même façon dans tous les pays. Il existe différentes normes : BG, DK, I, et L L’. Le réglage Système (p. 5) permet de sélectionner ces différentes normes. Ne pas confondre avec le codage couleur PAL ou SECAM. Le Pal est utilisé dans la plupart des pays d’Europe, le Secam en France, en Russie et dans la plupart des pays d’Afrique. Les États Unis et le Japon utilisent un autre système appelé NTSC. 100Hz: Les téléviseurs conventionnels (50 Hz) produisent 25 images par seconde. Grâce à la technologie 100 Hz, la fréquence de balayage est doublée et vous obtenez 50 images par seconde. Le confort visuel est amélioré et l’effet de scintillement est supprimé. 16:9: Désigne les proportions largeur / hauteur de l’écran. Les téléviseurs à écran large ont des proportions 16/9 et les écrans traditionnels: 4/3. 12
