Caractéristiques	Détails
Type de produit	Extension audio/vidéo
Connectivité	HDMI, audio analogique
Résolution maximale	4K à 60 Hz
Distance de transmission	Jusqu'à 30 mètres
Alimentation	Alimentation externe requise
Compatibilité	Compatible avec la plupart des appareils HDMI
Utilisation	Idéal pour les présentations, home cinéma, et jeux vidéo
Maintenance	Nettoyer avec un chiffon doux, éviter l'humidité
Sécurité	Ne pas exposer à des températures extrêmes
Informations supplémentaires	Vérifier la compatibilité avec les câbles HDMI utilisés

FOIRE AUX QUESTIONS - DS55122 Digitus

Comment connecter le Digitus DS55122 à mon téléviseur ?

Pour connecter le Digitus DS55122 à votre téléviseur, utilisez un câble HDMI pour relier la sortie HDMI de l'extension à l'entrée HDMI de votre téléviseur. Assurez-vous que le téléviseur est sur la bonne source d'entrée.

Le son ne sort pas après avoir connecté le Digitus DS55122. Que faire ?

Vérifiez que le volume de votre téléviseur et de l'appareil source est suffisamment élevé. Assurez-vous également que le câble audio est correctement connecté et que l'extension est sélectionnée comme source audio.

Mon appareil ne reconnaît pas le Digitus DS55122. Que faire ?

Assurez-vous que tous les câbles sont correctement branchés et que l'extension est alimentée. Essayez de redémarrer votre appareil source et vérifiez les mises à jour de pilote si vous utilisez un ordinateur.

Le signal vidéo est de mauvaise qualité. Comment résoudre ce problème ?

Vérifiez la qualité des câbles HDMI utilisés. Essayez d'utiliser un autre câble HDMI pour voir si la qualité s'améliore. Assurez-vous également que les résolutions de votre appareil source et de votre téléviseur sont compatibles.

Puis-je utiliser le Digitus DS55122 avec des appareils de différentes marques ?

Oui, le Digitus DS55122 est compatible avec la plupart des appareils HDMI de différentes marques. Assurez-vous simplement que les appareils respectent les normes HDMI.

Comment réinitialiser le Digitus DS55122 en cas de problème ?

Pour réinitialiser le Digitus DS55122, débranchez-le de l'alimentation électrique pendant environ 10 secondes, puis rebranchez-le. Cela devrait réinitialiser l'extension.

Le Digitus DS55122 supporte-t-il la 4K ?

Oui, le Digitus DS55122 prend en charge la résolution 4K, mais assurez-vous que vos câbles HDMI et vos appareils sont également compatibles avec la 4K pour en profiter pleinement.

Est-ce que je peux utiliser le Digitus DS55122 avec un ordinateur portable ?

Oui, vous pouvez utiliser le Digitus DS55122 avec un ordinateur portable. Il suffit de connecter l'extension à l'ordinateur via un câble HDMI et de sélectionner la source appropriée sur votre écran externe.

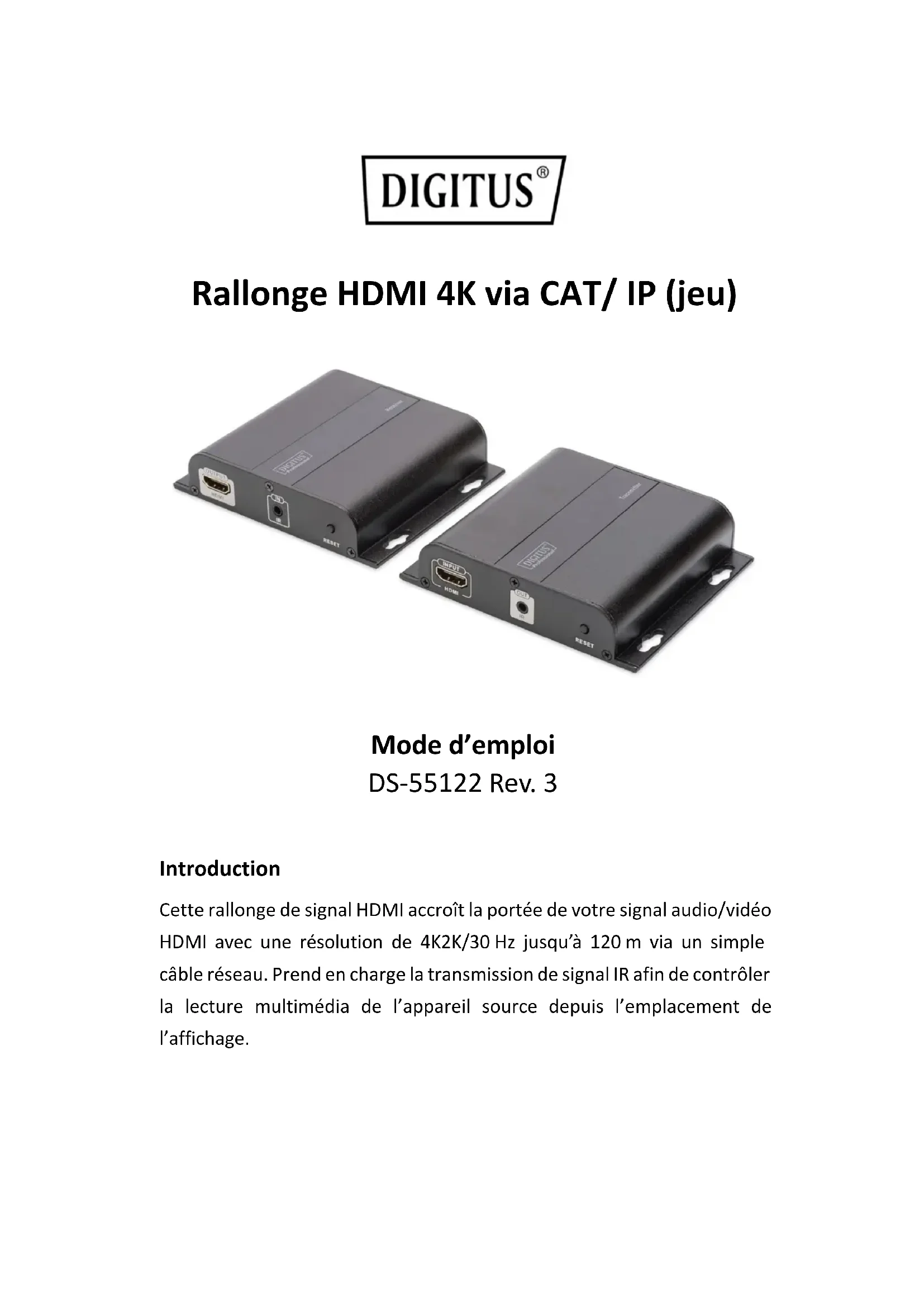

MODE D'EMPLOI DS55122 Digitus

Cette rallonge de signal HDMI accroît la portée de votre signal audio/vidéo HDMI avec une résolution de 4K2K/30 Hz jusqu'à 120 m via un simple câble réseau. Prend en charge la transmission de signal IR afin de contrôler la lecture multimédia de l'appareil source depuis l'emplacement de l'affichage.

Consignes de sécurité importantes

Lisez les consignes de sécurité ci-dessous avant l'installation et l'utilisation du produit :

1. Respectez toutes les mises en garde et tous les avertissements contenus dans ce manuel.
2. N'exposez pas l'unité à la pluie, l'humidité et autres liquides.
3. N'introduisez aucun objet dans l'appareil.
4. N'ouvrez pas ne réparez pas cet appareil sans l'aide d'un professionnel.
5. N'obstruez pas les ouvertures de ventilation pour éviter tout dommage dû à la surchauffe du produit.
6. Coupez l'alimentation et assurez-vous que l'environnement est sûr avant l'installation.
7. Ne branchez/débranchez pas les câbles réseau et les câbles IR lorsqu'ils sont utilisés pour éviter de les endommager.
8. Utilisez une alimentation 5 V CC uniquement. Vérifiez que les spécifications sont respectées si vous utilisez des adaptateurs CC tiers.

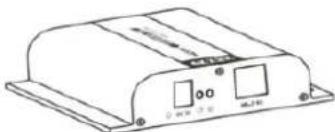

Contenu de l'emballage

1 x Émetteur (Tx) pour RALLONGE HDMI

1 x Récepteur (Rx) pour RALLONGE HDMI

1 x Guide d'utilisation

2 × 5 V CC/2 A

Sortie IR

1 x Câble de rallonge IR blaster

Entrée IR

1 x Câble de rallonge IR pour le récepteur

Spécification

Éléments	Spécifications
Signal HDMI	HDMI1.4, compatible avec HDCP1.4
Protocole de transport	HDbitT
Résolutions prises en charge	480i à 60 Hz, 480p à 60 Hz, 576i à 50 Hz, 576p à 50 Hz, 720p à 50/60 Hz, 1080i à 50/60 Hz, 1080p à 50/60 Hz, 4K2K à 24/25/30 Hz
Câble réseau	UTP/STP Cat5/5e/6
Distance de transmission	Distance de transmission maximale de 120 mètres pour 1080p 60 Hz Full HD sur un seul câble CAT6
Signal IR	Prend en charge les dispositifs IR de 20 à 60 kHz
Température Ambiante	De 0 °C à 60 °C
Alimentation électrique	5 V CC/2 A
Consommation électrique	Émetteur (TX) : 5 W ; récepteur (RX) : 4 W
Dimensions	2 x 107,3 (L) x 94 (P) x 23,7 (H) mm
Poids	Émetteur (TX) : 70 g Récepteur (RX) : 167 g
Couleur	Noir

Conditions d'installation requises

1. Apparel source HDMI
2. Dispositif d'affichage HDMI avec port HDMI.
3. Câble réseau :

Câbles réseau CAT 5/5E/6

Distance de transmission :

CAT 5 - 80 m/CAT 5E - 100 m/CAT 6 - 120 m

Description des boîtiers

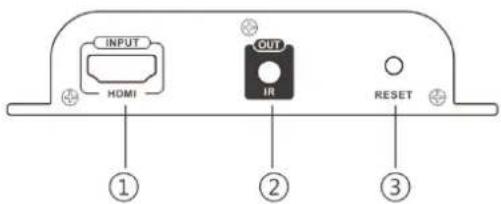

1. Rallonge HDMI TX (Émetteur)

INPUT HDMI OUT IR RESET ① ② ③

① Entrée du signal HDMI
② Sortie de signal IR pour raccorder un câble de rallonge d'émetteur IR
③ Réinitialisation

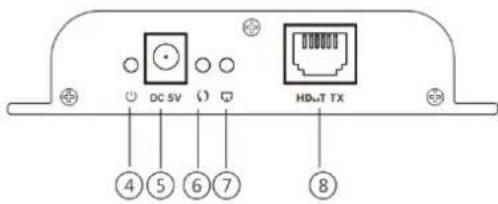

④ Témoin d'alimentation

DC 5V HDwT TX ④ ⑤ ⑥ ⑦ ⑧

⑤ Alimentation électrique (5 V CC)
⑥ Voyant de transmission de données
⑦ Voyant de liaison réseau
⑧ Sortie signal HDbiT

2. Rallonge HDMI RX (Récepteur)

OUTPUT HDMI IN IR RESET ① ② ③

① Sortie du signal HDMI
② Entrée de signal IR pour raccorder un câble de rallonge de récepteur IR
③ Réinitialisation
④ Témoin d'alimentation

DC 5V HDwT RX ④ ⑤ ⑥ ⑦ ⑧

⑤ Alimentation électrique (5 V CC)
⑥ Voyant de transmission de données
⑦ Voyant de liaison réseau
⑧ Entrée de signal HDbiT

Installation

2. Connexions

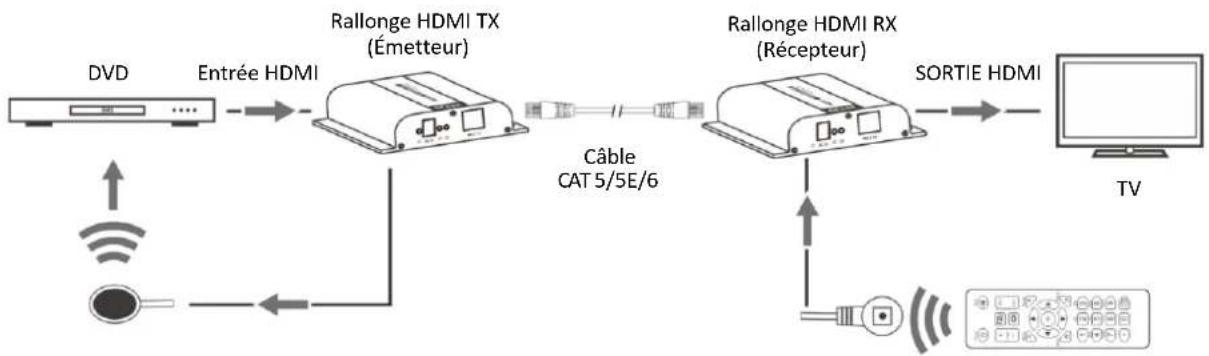

2.1 Connexion point à point :

Distance de transmission maximale de 120 mètres sur un seul câble CAT 6 (un câble de haute qualité peut atteindre 150 mètres).


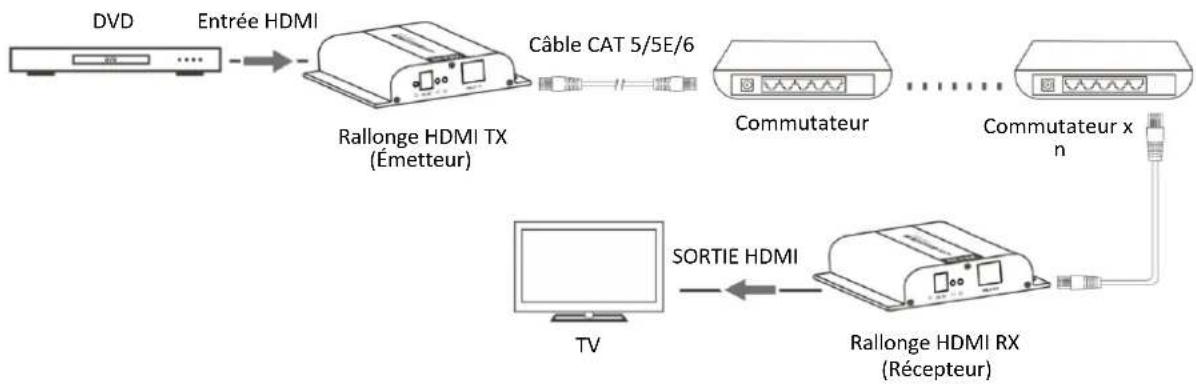

2.2 Connexion à un commutateur réseau/routeur :

En utilisant un commutateur réseau/routeur/répéteur, vous pouvez obtenir une rallonge/distance illimitée.


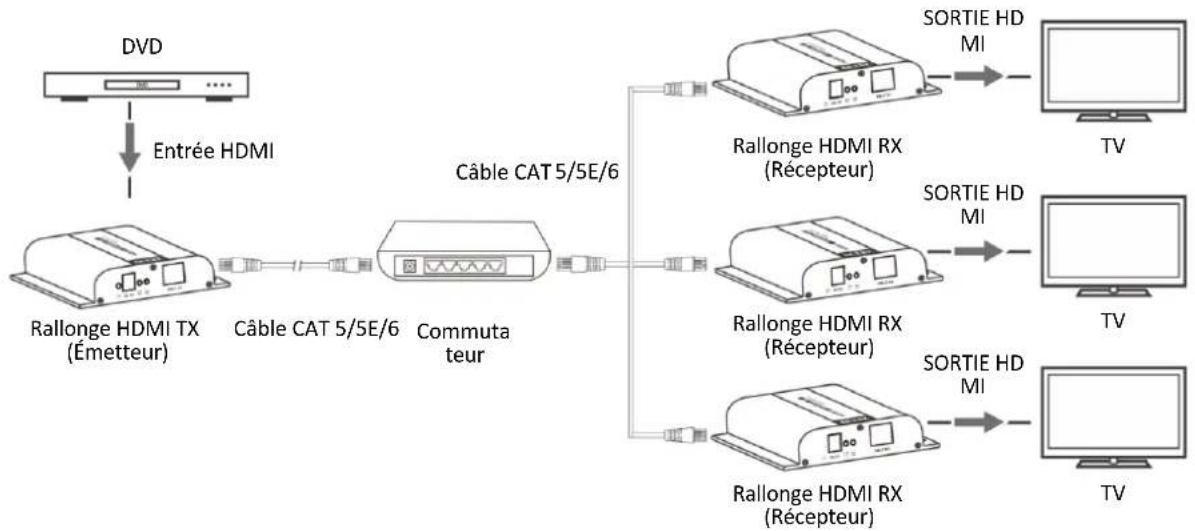

2.3 Connexion un vers plusieurs :

En utilisant un commutateur réseau/routeur, un émetteur peut communiquer avec plusieurs récepteurs (jusqu'à 253)

FAQ (questions fréquemment posées)

Q : L'écran affiche «En attente de connexion » dans le coin de droite ?

R : Veuillez vérifier que l'alimentation de l'émetteur (TX) et du commutateur (le cas échéant) est connectée, et assurez-vous que les câbles sont bien branchés.

Q : L'écran affiche « Veuillez vérifier le signal d'entrée TX » ?

R : Veuillez vérifier qu'il y a un signal d'entrée dans l'émetteur. Essayez de connecter la sourcedu signal directement au dispositif d'affichage pour voir si l'appareil source transmet un signal, ou bien changez la source du signal, rebranchez le câble HDMI et réessayez.

Q : Lorsque vous lisez une source 4Kx2K, l'écran est noir et n'affiche aucun contenu ?

R : Assurez-vous que le téléviseur et le câble HDMI prennent en charge la norme HDMI 1.4

Q : L'affichage n'est pas fluide ou stable ?

R : Veuillez vérifier la longueur du câble entre l'émetteur et le commutateur et entre le commutateur etle récepteur et assurez-vous que la connexion entre chaque niveau est dans la plage requise.

Cliquez sur le bouton « réinitialisation » sur la façade de l'émetteur/récepteur, réinitialisez-le et reconnectez-le.

Il s'agit d'un produit de Classe A. Cet appareil peut provoquer des interférences radio dans un environnement domestique. Dans ce cas, l'utilisateur doit prendre certaines mesures adéquates.

Par la présente, Assmann Electronic GmbH certifie que le produit contient la déclaration de conformité. Si la déclaration de conformité est manquante, vous pouvez la demander par post à l'adresse du fabricant ci-dessous:

www.assmann.com

Assmann Electronic GmbH

Auf dem Schüffel 3

58513 Lüdenscheid

Germany

CE
