Caractéristique	Détails
Type d'objectif	Zoom téléobjectif
Focale	70-200 mm
Ouverture maximale	f/4
Stabilisation d'image	Oui, IS (Image Stabilizer)
Motorisation	USM (Ultrasonic Motor)
Construction optique	16 éléments en 13 groupes
Distance de mise au point minimale	1,2 m
Diamètre du filtre	77 mm
Dimensions	176 x 72 mm
Poids	780 g
Utilisation recommandée	Photographie de portrait, sport, nature
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Ne pas exposer à des températures extrêmes, éviter l'humidité
Compatibilité	Appareils photo Canon avec monture EF
Accessoires inclus	Housse de protection, pare-soleil

FOIRE AUX QUESTIONS - EF 70200mm f4L IS II USM CANON

Comment activer la stabilisation d'image sur l'objectif CANON EF 70200mm f4L IS II USM ?

Pour activer la stabilisation d'image, assurez-vous que le commutateur IS situé sur le côté de l'objectif est en position 'On'.

L'objectif ne se fixe pas correctement à mon boîtier Canon, que faire ?

Vérifiez que l'alignement des ergots de montage est correct et que vous avez retiré le capuchon arrière de l'objectif avant de le fixer au boîtier.

Quelle est la distance minimale de mise au point de l'objectif ?

La distance minimale de mise au point de l'objectif CANON EF 70200mm f4L IS II USM est de 1,2 m.

Pourquoi l'autofocus de l'objectif est-il lent ?

Un autofocus lent peut être dû à un éclairage faible, à un sujet peu contrasté ou à un mauvais réglage de votre boîtier. Assurez-vous que le mode autofocus est correctement sélectionné.

Comment nettoyer les lentilles de l'objectif ?

Utilisez un chiffon en microfibre doux pour nettoyer les lentilles. Évitez d'utiliser des produits chimiques agressifs et n'appuyez pas trop fort sur les lentilles.

L'objectif est-il étanche ?

L'objectif CANON EF 70200mm f4L IS II USM est conçu avec des joints d'étanchéité pour résister à des conditions météorologiques difficiles, mais il n'est pas complètement étanche.

Comment puis-je utiliser le téléconvertisseur avec cet objectif ?

Vous pouvez utiliser un téléconvertisseur Canon compatible (1.4x ou 2x). Assurez-vous de vérifier la compatibilité et la perte de luminosité lors de l'utilisation.

Est-ce que cet objectif est compatible avec tous les boîtiers Canon ?

L'objectif CANON EF 70200mm f4L IS II USM est compatible avec tous les boîtiers Canon dotés d'une monture EF.

MODE D'EMPLOI EF 70200mm f4L IS II USM CANON

Nous vous remercions d'avoir choses un objectif Canon.

Dédié aux apparèils photo EOS, l'objectif Canon EF70-200mm f/2,8L IS II USM est un objectif zoom téléobjectif à haute performances équipé d'un stabilisateur d'images.

• "IS" signifie stabilisateur de la vibration (Image Stabiliser).
• "USM" signifie pour moteur ultrasonique (Ultrasonic motor).

Conventions utilisées dans ce mode d'emploi

Recommendations pour éviter un dysfonctionnement ou l'endommagement de l'objectif ou de l'appareil.

Remarques supplémentaires sur l'utilisation de I'objectif et les prises de vues.

\section*{Caracteristiques}

1. Stabilisateur d'image pour un effet équivalent à une vitesse d'obturation plus rapide de quatre valeurs*.
2. Quatre lentilles UD et fluorites donnent des images aux contours d'une précision remarquable.
3. Moteur ultrasonique (USM) pour une mise au point rapide et silencieuse.
4. La mise au point manuelle est accessible une fois que le sujet est au point en mode autofocus (ONE SHOT AF).
5. Orifice d'ouverture parfaitement rond pour un flou d'arrière-plan plus esthétique.
6. Cet objectif est compatible avec les multiplicitateurs de locale EF1,4X II et EF2X II.
7. Une structure scellede hermetiquement assure une excellente etanchete a la poussiere et aux gouttes.
8. Base sur [1/focale] seconde. Il faut généralement une vitesse d'obturator de [1/focale] seconde ou supérieure pour éviter les secousses de l'appareil photo.

FRN-1

Consignes de sécurité

Consignes de sécurité

• Ne regardez jamais le soleil ou une source de lumière vivé à travers l'objet ou l'appareil. Vous pourriez endommager votre vue. Viser directement le soleil dans l'objet est particulièrement dangereux.
• Ne dirigez pas l'objet ou l'appareil photo vers le soleil et ne le photographiez pas. Cela est du au fait que l'objet concentre les rayons du soleil même lorsque le soleil se trouve en dehors de la zone d'image ou lorsque la photo est prise à contre-jour, ce qui pourrait provoquer un dysfonctionnement ou un incendie.
• Que l'objet soit monté ou non sur l'appareil, ne le laissez pas exposé au soleil sans le munir de son bouchon. C'est pour éviter l'effet de loupe qui pourrait déclencher un incendie.

Précautions d'utilisation

• Si l'objet est amné d'un environnement froid à un environnement chaud, de la condensation risque de se déposer sur la surface de l'objet et sur les pieces internes. Pour éviter toute formation de condensation, commencez parmettre l'objet dans une poche en plastique étanche avant de le sortir dans un environnement chaud. Puis sortez l'objet quand il s'est peu à peu réchauffé. Faites de même quand vous amenez l'objet d'un environnement chaud à un environnement froid.
• N'exposez pas l'objet à une chaleur excessive, par exemple, au soleil, dans une voiture. Les hauteures températures peuvent entrainer un dysfonctionnement de l'objet.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

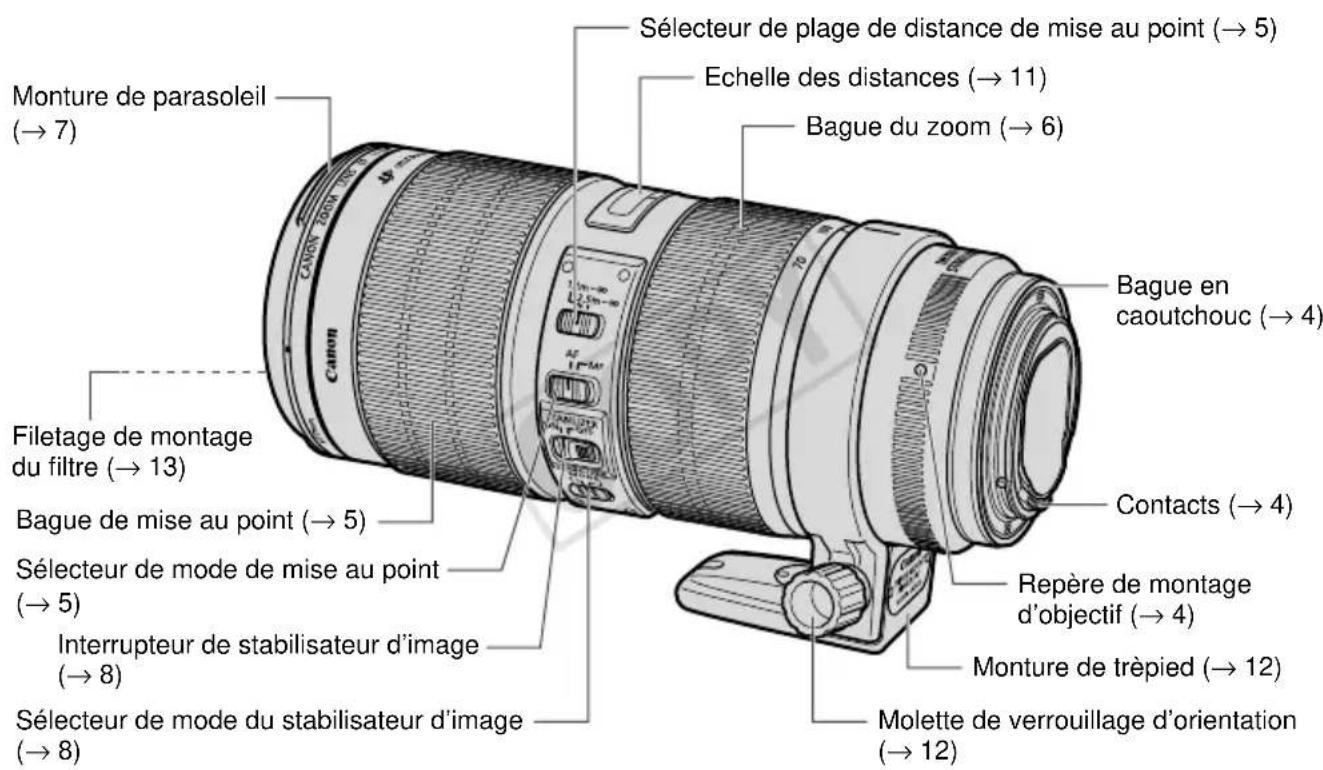

Nomenclature

Pour des informations plus détaillées, les numérios de pages de reférence sont écrites entre parenthèses (^**)

FRN-3

1. Montage et retrait de l'objet

Reportez-vous au mode d'emploi de votre apparéil photo pour le montage et le retrait de l'objet.

• Àprous avoir retire l'objectif, placez-le cote arriere dirigé vers le haut. Pour éviter de rayer la surface de l'objet et les contacts.
• Si les contacts sont éraflés ou salis par des emprentes de doigs, ils peuvent être corrodés ou ne pas être connectés correctement. L'objet et l'objet peuvent ne pas fonctionner correctement.
• Si les contacts sont sales ou s'ils portent des empreintes de doigs, nettoyez-les avec un chiffon doux.
• Si vous retirez l'objet, remettez le bouchon d'objet dessus. Pour installer le bouchon correctement, alignez le repère de l'objet avec le repère du bouchon d'objet comme indiqué sur l'illustration et tournez-le dans le sens des aiguilles d'une montre. Pour le retirer le bouchon, tournez-le dans le sens opposé.

L'objectif est équipé d'une rondelle en caoutchouc sur sa monture pour améliorer ses performances anti-poussière et anti-humidité. La rondelle en caoutchouc risque de laisser des marques d'abrasion sur l'extérieur de la monture d'objet, mais ceci est sans effet sur le fonctionnement de l'objet. Si la rondelle en caoutchouc est usée, faites-la replacer par votre service après-vente Canon (moyennant paiement).

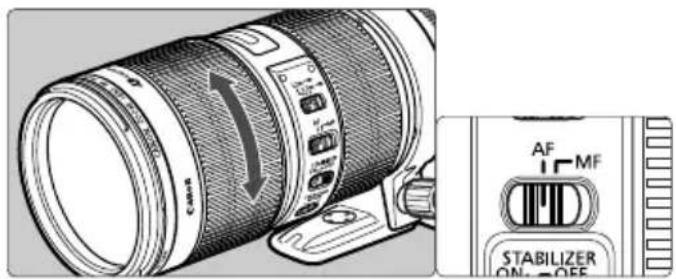

2. Sélection du mode de mise au point

Pour effectuer des prise de vue avec mise au point automatique (AF), reglez le selectingeur de mode de mise au point sur AF.

Pour une mise au point uniquement manuelle (MF), réglez-le sur MF et effectuez la mise au point en tournant la bague de mise au point.

Cette bague de mise au point peut être utilisée à tout moment, quel que soit le mode de mise au point choisi.

Après avoir effectué la mise au point dans le mode ONE SHOT AF, faites la mise au point manuellement en appuyant à moitié sur le déclencheur et en tournant la bague de mise au point. (Mise au point manuelle à plein-temps)

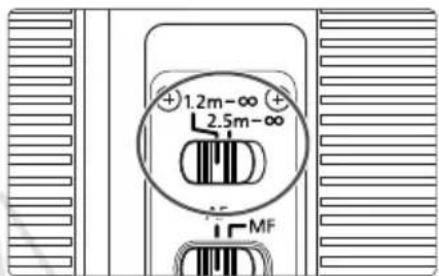

3. Sélection de la plage de distance de mise au point

Vous pouvez regler la plage de distance de mise au point de 1,2 m à l'infini, ou de 2,5 m à l'infini.

Ce réglage de la plage de distance de mise au point permet de réduire la durée effective de la mise au point.

FRN-5

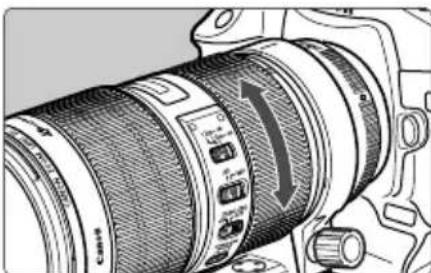

4. Réglage du zoom

Pour régler le zoom, tournez la bague de zoom.

Terminez bien le réglage du zoom avant de faire la mise au point. Si vous modifiez la position du zoom après avoir effectué la mise au point, vous risquez d'affector la mise au point.

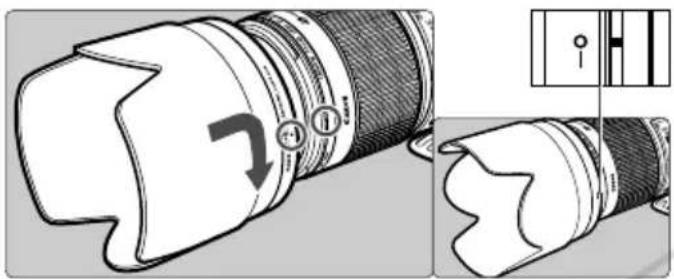

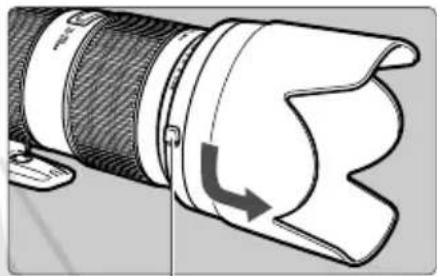

5. Parasoleil

Le parasoleil ET-87 permet d'empêcher la lumière parasite de pénétrer dans l'objectif, et il protège également la face avant de l'objet contre la pluie, la neige et la poussière.

Bouton

Installation

Pour fixer le parasoleil, alignez le repere de position de fixation du parasoleil et le point rouge à l'avant de l'objectif puis tournez le parasoleil comme indiqué par la flèche jusqu'à ce que le point rouge et le repere de position d'arrêt du parasoleil soient alignés.

Retrait

Pour-retirer le parasoleil,maintenez enforcé le boutonlateral et tournezle parasoleil dans la directionindiquee parla flèche jusqu'àce que le repère de position du parasoleil soit aligné avec le point rouge.

Le paresoleil peut être monté à l'envers sur l'objet pour le rangement.

• La partie de l'image risque d'être cachée si le paresoleil n'est pas fixé correctement.
  Lorsque you installez ou retirez le parasoleil, saisissez-le par la base pour le tourner. Pour eviter toute deformation, ne le tenez pas par le bord extérieur pour le tourner.

FRN-7

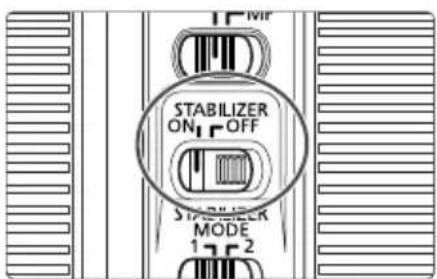

6. Réglages du stabilisateur d'image

Voussupportezutiliserles stabilisateursurdimagedanslesmodesfMOF.

1 Reglez L'interrupteur du stabilisateur d'imagesur ON

• Si vous ne désirez pas utiliser le stabilisateur d'image, réglez l'interrupteur du stabilisateur d'image sur OFF

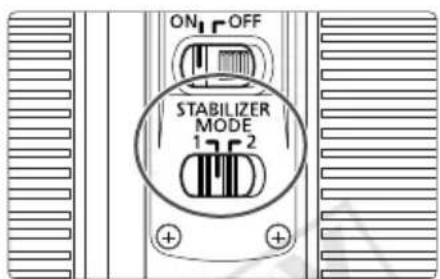

2 Sélectionnez le mode du stabilisateur d'image.

• MODE 1: Corrige les vibrations dans toutes les directions. Il est rundout efficace pour photographier des sujets immobiles.
• MODE 2: Elle compense les secousses verticales de l'appareil photo lors d'une prise de vue en mouvement horizontal et horizontally lors d'une prise de vue en mouvement vertical.

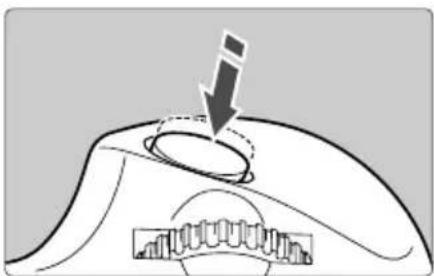

3 Lorsque you enoncez le bouton du déclencheur à mi-course, le stabilisateur d'image commence à fonctionner.

• Verifiez que l'image dans le viseur est stabilisée avant d'enforcer complètement le déclencheur pour effectuer la prise de vue.

7. Conseils d'utilisation du stabilisateur d'image

Le stabilisateur d'image de cet objectif est efficace pour des prises de vue à avec l'appareil en main dans les conditions suivantes.

• Scènes peu éclairées, comme la nuit à l'extérieur ou en interieur.
• A l'intérieur de musées ou de théâtres où la photo au flash est interdite.
• Situations où vous ne pouvez pas rester immobile de façon certaine.
• Sujets ne pouvant pas etre saisis a une vitesse d'obturation rapide.

• La prise de vue en rafale sur des sujets en mouvement.

FRN-9

Conseils d'utilisation du stabilisateur d'image

• Le stabilisateur d'image ne peut pas compenser un cliché flou dû à un sujet qui a bougé.
• Reglez l'interrupteur STABILIZER sur (désactiver) quand vous prenez des photos avec le réglage Bulb (longuems expositions). Si l'interrupteur STABILIZER est réglé sur (activer), la fonction de stabilisateur d'image risque de provoquer des erreurs.
• Le stabilisateur d'image risque de ne pas être entiement efficace dans les cas suivants :

Vous effectuez une prise de vues sur une route cabossée.
- Vous déplacez considérablement votre apparéil photo pour une prise de vue panoramicique en Mode 1.
- Vous photographiez avec des techniques différentes de la prise de vue en suivi en Mode 2.

• Le stabilisateur d'image consomme plus d'énergie qu'une prise de vue normale, c'est pourquoit vous ne pouvez pas prendre autant de photos si vous utilisez cette fonction.
• Le stabilisateur d'image se met en marche pendant environ deux secondes, même si vous doigt ne touche pas le déclencheur. Ne retirez jamais l'objet pendant que le stabilisateur d'image est en train de fonctionner, au risque d'endommager l'objet.
  A v ec l'EOS-1V/HS, ELAN 7E/ELAN 7/30/33, ELAN 7NE/ELAN 7N/30V/33V, ELAN II/ELAN IIE/50/50E, REBEL 2000/300, IX, et D30, le stabilisateur d'image ne fonctionnera pas pour les prises de vues avec retardateur.

• L'emploi d'un trépied stabilise aussi l'image. Toutefois, selon le type de trépied et les conditions de prise de vues, il vaut parfois mieux désactiver la fonction de stabilisateur d'image.
• Le stabilisateur d'image fonctionne à la fois pour la photographie avec l'appareil tenu en main et pour la photographie avec l'appareil fixé sur un pied.
• La fonction de stabilisation d'image fonctionne aussi lorsque l'objet est utilisé avec les tubes-allonges EF12 II/EF25 II, et les multiplateurs de focale EF1,4X II/EF2X II.
• Les images peuvent sembler déformées après la prise de vue selon les apparéils photo, mais ceci n'a pas d'effet sur la prise de vue.
• Si vous reglez les fonctions personalisées de l'appareil photo de manière à modifier la commande assignée pour utiliser l'AF, le stabilisateur d'image fonctionnera lorsque vous appuierez sur la commande AF nouvellement assignée.

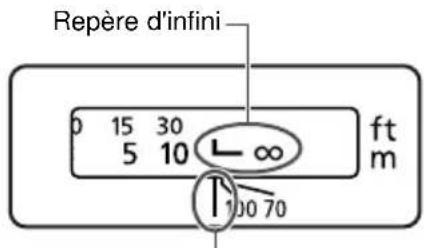

8. Repère d'infini 9. Repère infrarouge

Repere des distances

Pour corriger le décalage de mise au point lors d'une mise au point à l'infini qui pourrait résultat d'un changement de température.

La position infinie à température normale est le point où la ligne verticale de la marque L est alignée avec l'indicateur de distance sur l'échelle des distances.

Pour une mise au point manuelle sur des sujets situé à l'infini, regardez dans le viseur ou regardez l'image agrandie* sur l'écran ACL tout en tournant la bague de mise au point.

• Pour des apparèils photo disposant de la capacité Live View.

Le repère infrarouge corrige le réglage de mise au point lors de l'utilisation de films infrarouge en noir et blanc.

Effectuez manuelles le mise au point sur le sujet, puis ajustez le réglage de la distance en déplaçant la bague de mise au point sur le repère infrarouge correspondant.

Certains apparéils EOS ne peuvent pas utiliser de film infrarouge. Reportez-vous au mode d'emploi de votre apparéil photo.

• La position de repère infrarouge est basée sur une longueur d'onde de 800 nm.
• La valeur de correction varie avec la focale. Pour régler la valeur de correction, utilisez la focale indiquée comme reference.
• Prenez soit de suivre correctement les recommendations du fabricant lors de l'utilisation d'un film infrarouge.
• Utilisez un filtré rouge pour prendre la photo.

FRN-11

10. Utilisation du trépied

Réglage de la monture pivotante

Vouss pouvez desserrez la vis de verrouillage de l'orientation sur le trépied pour permettre la rotation nécessaire pour correspondre au modele particulier d'appareil photo afin de basculer entre les positions verticale et horizontale.

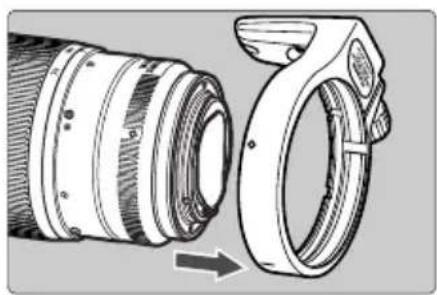

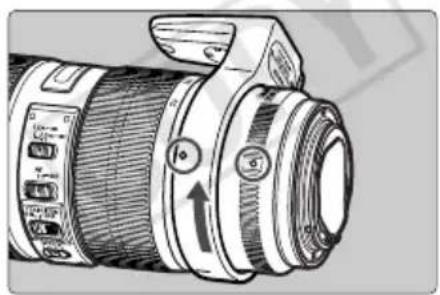

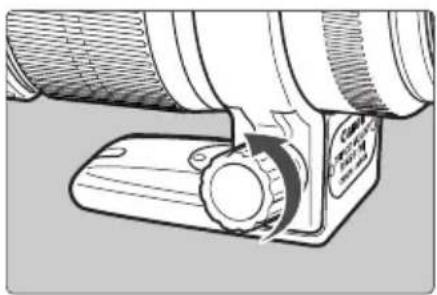

Retrait

Pour-retirer la monture de trépied de l'appareil, retirez d'abord l'objet de l'appareil, puis retirez la monture de trépied en suivant les étapes suivantes. Pour installer, renversez la procédure.

1 Desserrez la molette de verrouillage d'orientation.

2 Faites pivoter le trépied et alignez la marque de montage du trépied avec celle de l'objet.

3 Dégagez le collier de montage sur trépied de l'arrière de l'objectif.

11.Filtres (vendus séparément) 13.Tubes-allonges

Vous pouvez installer des filtres sur le filetage de montage du filtré situé sur le devant de l'objet.

• S i vous avez besoin d'un filtré polarisant, utilisez le filtré polarisant circulaire Canon (77 mm).
• P our ajuster le filtre polarisant, otez d'abord le bouchon d'objectif.

12.Objectifs gros plan (vendus séparément)

La fixation d'un 500D (77 mm) Close-up permet de faire des prises de vue en gros plan.

Le grossissement sera de 0,14× -0,60×

• Les objectifs gros plan 250D ne peuvent pas etre montes partir qu'il n'y a pas de taille correspondant à l'objectif.
• Une mise au point manuelle est recommandée pour plus de précision.

(vendus séparément)

Vous pouvez monter les tubes-allonges EF12 II ou EF25 II pour des clichés agrandis. La distance de prise de vue et l'agrandissement sont illustrés ci-dessous.

		Distance appareil-sujet (mm)		Grossissement
		Près Loin Prés		Loin
EF12 II	70 mm	538	628 0,23×0,1	7×
	200 mm	998	3404 0,28×0,06×
EF25 II	70 mm	400	406 0,42×0,3	8×
	200 mm	862	1740 0,36×0,14×

Une mise au point manuelle est recommandee pour plus de précision.

14. Extender et doubleur de focale (vendus séparément)

L'utilisation de l'extender EF1,4X II et du doubleur de facale EF2X II modifie les caractéristiques de l'objet de la manière suivante :

Caracteristique Avec EF1,4X II Avec EF2X II
Longueur de focale (mm) 98 - 280
Ouverture f/4 - 45 f/5,6 - 64
Angle de champ	Diagonale 25°20' - 8°50' 16°20' - 6°10'
	Vertical	13°50' - 4°55'	9°10' - 3°30'
	Horizontale	20°50' - 7°20' 13°40' -	5°10'
Grossissement maximum (×)		0,30	0,44

Fixez d'abord le tube-allonge à l'objectif, puis l'objectif à l'appareil. Détachez-le de l'appareil en inversant la procédure. Si vous fixez d'abord l'objectif à l'appareil, une opération erronée est possible.
- V ous ne pouvez monter qu'un seul extender sur l'objectif et sur l'appareil.
- Si vous montez un multiplicitateur de focale sur l'objet d'un EOS A2/A2E/5, réglez la correction d'exposition sur -1/2 valeur avec le EF1,4X II ou sur -1 valeur avec le EF2X II.

L 'autofocus est always possible lorsqu'extender EF1,4X II/EF2X II est monté.
- Quand vous montez un extender, la vitesse autofocus ralentit automatiquement de façon à conserver le contrôle de l'autofocus.

Fiche technique

Focale/ouverture 70 – 200 mm, f/2	8
Construction 23 lentilles en 19 groupes
Ouverture minimale f/32
Angle de champ	Diagonale : 34° – 12° Verticale : 19°30' – 7° Horizontale : 29° – 10°
Distance de mise au point min. 1,2 m
Grossissement max. et champ de vue	0,21 × (à 200 mm), 308 × 463 – 115 × 171 mm (à 1,2 m)
Diamètre de filtré 77 mm
Diamètre et longueur max. 88,8 x 1	99 mm
Poids 1490 g
Paresoleil ET-87
Bouchon d'objectif	E-77U/E-77 II
Etui	LZ1326

• La longueur de l'objet est mesure depuis la surface de monture jusqu'à l'avant de l'objet. Ajoutez 21,5 mm pour inclure le bouchon d'objet et le bouchon anti-poussière E-77U et 24,2 mm pour le E-77 II.
• Les dimensions et le poids sont disponibles pour l'objet seul, sauf Specification contraire.
• Les réglages d'ouverture de diaphragme sont spécifiés sur l'appareil.
• Toutes les données indiquées ici sont mesurées selon les normes Canon.
• Spécifications et aspect sous réserve de modifications sans préavis.
