RF 85mm f2 Macro IS STM - Objectif photo CANON - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Objectif macro téléobjectif
Marque	Canon
Modèle	RF 85mm f/2 Macro IS STM
Distance focale	85 mm
Ouverture maximale	f/2
Ouverture minimale	f/29 (1/3 IL) ou f/27 (1/2 IL)
Construction optique	11 groupes, 12 éléments
Angle de champ	Horizontal : 24°, Vertical : 16°, Diagonale : 28°30'
Distance minimale de mise au point	0,35 m (depuis le plan focal)
Grandissement maximal	0,5x
Champ de vue à la distance minimale	Environ 72 x 48 mm
Stabilisateur d'image	Oui (IS), 5 arrêts (estimation)
Moteur de mise au point	STM (moteur pas à pas)
Diamètre du filtre	67 mm
Diamètre maximal × Longueur	Environ 78 × 90,5 mm
Poids	Environ 500 g
Parasoleil	ET-77 (vendu séparément)
Capuchon d'objectif	E-67II
Étui	LP1216 (vendu séparément)
Entretien	Nettoyer les contacts avec un chiffon doux ; éviter la condensation ; ne pas toucher les parties mobiles
Sécurité	Ne pas regarder le soleil à travers l'objectif ; ne pas exposer à des températures extrêmes
Réparabilité	Pièces détachées disponibles auprès du service après-vente Canon ; la sensation de clic de la bague de commande peut être supprimée (payant)

FOIRE AUX QUESTIONS - RF 85mm f2 Macro IS STM CANON

Comment monter l'objectif sur un boîtier EOS R ?

Alignez le repère de montage rouge de l'objectif avec celui de l'appareil photo, puis tournez dans le sens des aiguilles d'une montre jusqu'au déclic. Pour le retirer, appuyez sur le bouton de déverrouillage et tournez en sens inverse.

Quels sont les modes de mise au point disponibles ?

Vous pouvez choisir entre la mise au point automatique (AF) et la mise au point manuelle (MF) via le sélecteur sur l'objectif. En mode AF, une mise au point manuelle à temps plein est possible après la mise au point automatique en mode One-Shot.

Comment utiliser la fonction macro de cet objectif ?

L'objectif permet une mise au point jusqu'à un grandissement de 0,5x. Pour les gros plans, tenez fermement l'appareil, utilisez le mode AF Servo, et faites attention au flou de bougé. La distance minimale de mise au point est de 0,35 m.

Le stabilisateur d'image est-il efficace en macro ?

Oui, mais son effet diminue à courte distance de mise au point. Il est recommandé de le désactiver sur trépied. Pour les prises de vue à main levée en macro, il aide à corriger les vibrations, mais ne compense pas les mouvements du sujet.

Comment installer le parasoleil fourni ?

Le parasoleil ET-77 (vendu séparément) s'installe en alignant le repère rouge avec le point rouge sur l'objectif, puis en tournant jusqu'au déclic. Pour le retirer, appuyez sur le bouton latéral et tournez en sens inverse.

Quels filtres sont compatibles avec cet objectif ?

Il accepte les filtres de 67 mm de diamètre. Pour un filtre polarisant, utilisez le Canon PL-C B. Ne montez qu'un seul filtre à la fois et retirez le parasoleil pour régler un polarisant.

Comment corriger l'exposition en prise de vue macro ?

En macro, l'ouverture effective (nombre-f) diminue avec le grandissement. Par exemple, à 0,5x, le nombre-f effectif est d'environ f/3,3. Utilisez le mode de mesure TTL de l'appareil pour une exposition automatique, ou ajustez manuellement en vous basant sur le facteur d'exposition indiqué dans la notice.

Cet objectif est-il résistant aux intempéries ?

L'objectif n'est pas spécifiquement annoncé comme étanche, mais le parasoleil offre une protection contre la pluie et la poussière. Évitez de l'exposer à des conditions extrêmes sans protection.

Comment nettoyer l'objectif ?

Utilisez un chiffon doux et sec pour nettoyer les contacts électriques. En cas de condensation, placez l'objectif dans un sac en plastique étanche et laissez-le s'acclimater lentement. Pour les saletés sur les lentilles, utilisez un soufflet et un chiffon microfibre.

Quels accessoires sont recommandés pour cet objectif ?

Les accessoires officiels incluent le parasoleil ET-77, le capuchon E-67II, l'étui LP1216, et les filtres de 67 mm (notamment le polarisant PL-C B). Les multiplicateurs de focale et les bonnettes macro ne sont pas compatibles.

MODE D'EMPLOI RF 85mm f2 Macro IS STM CANON

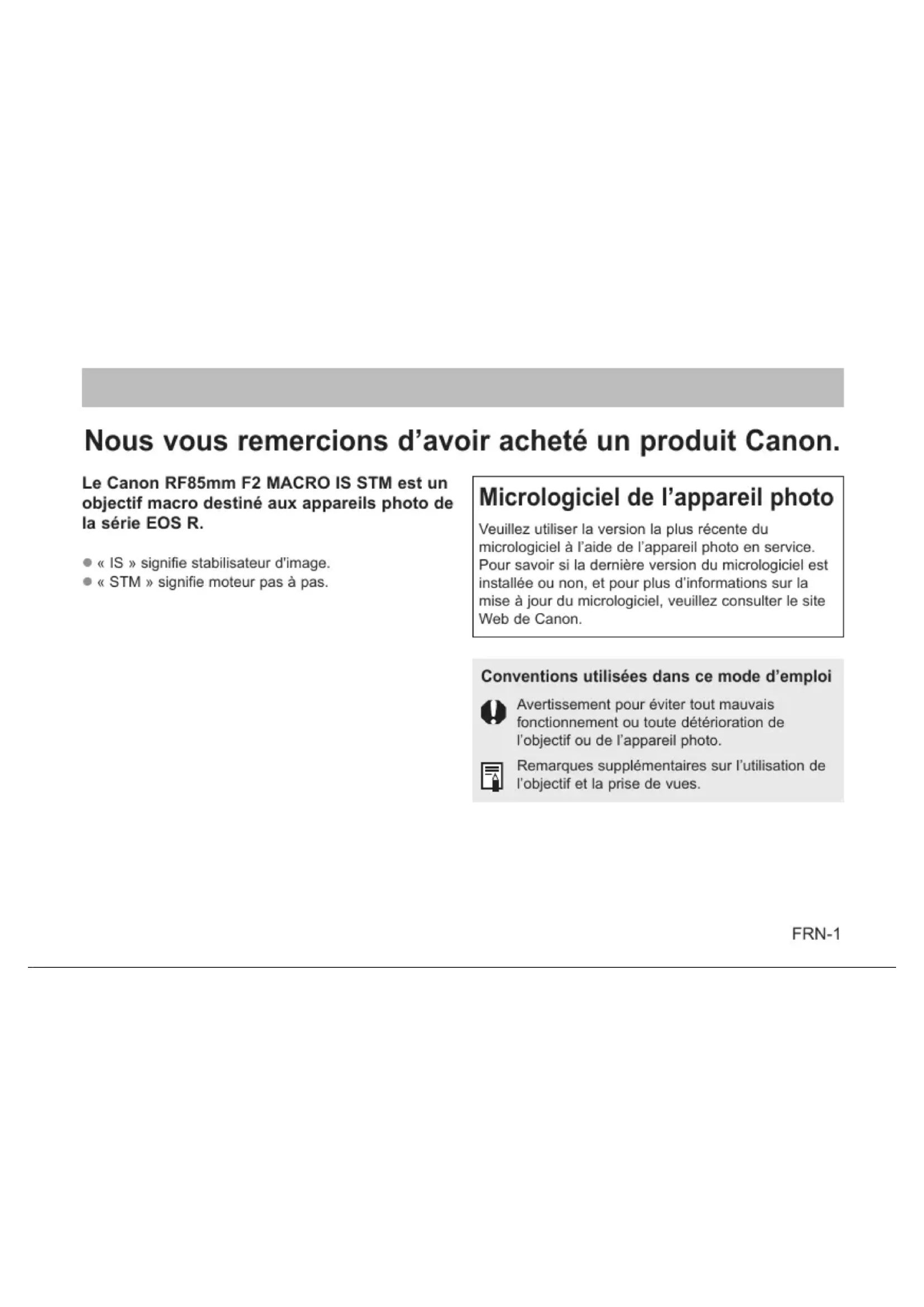

Nous vous remercions d'avoir acheté un produit Canon.

Le Canon RF85mm F2 MACRO IS STM est un objectif macro destiné aux appareils photo de la série EOS R.

• « IS » signifie stabilisateur d'image.
• « STM » signifie moteur pas à pas.

Micrologiciel de l'appareil photo

Veuillez utiliser la version la plus récente du micrologiciel à l'aide de l'appareil photo en service. Pour savoir si la dernière version du micrologiciel est installée ou non, et pour plus d'informations sur la mise à jour du micrologiciel, veuillez consulter le site Web de Canon.

Conventions utilisées dans ce mode d'emploi

Avertissement pour éviter tout mauvais fonctionnement ou toute détérioration de l'objectif ou de l'appareil photo.

Remarques supplémentaires sur l'utilisation de l'objectif et la prise de vues.

Précautions de sécurité

Précautions pour vous assurer que l'appareil photo est utilisé en toute sécurité. Lire attentivement ces précautions. S'assurer que toutes les informations sont prises en compte afin d'éviter les risques et blessures pour l'utilisateur et d'autres personnes.

Avertissement

Détails concernant les risques qui peuvent causer des blessures graves voire mortelles.

• Ne regardez jamais directement le soleil ou une source de lumière puissante à travers un objectif. Cela pourrait entraîner une perte de la vue.
• Ne laissez pas un objectif au soleil ou sans son bouchon d'objectif attaché. L'objectif peut concentrer la lumière du soleil entrante et entraîner un mauvais fonctionnement ou un incendie.

Attention

Détails concernant les risques pouvant provoquer des blessures ou des dommages à d'autres objets.

- Ne laissez pas le produit dans des endroits soumis à des températures très élevées ou très basses. Le produit peut entraîner des brûlures ou des blessures quand il est touché.

FRN-2

Précautions générales

Précautions de manipulation

• N'exposez pas le produit à une chaleur excessive, par exemple, au soleil, dans une voiture. Les hautes températures peuvent entraîner un dysfonctionnement du produit.
  Si l'objectif passe d'un environnement à basse température à un environnement à haute température, de la condensation risque de se déposer sur la surface de l'objectif et sur les pièces internes. Pour éviter toute formation de condensation dans ce cas, placer d'abord l'objectif dans un sac en plastique étanche avant de le déplacer d'un environnement froid à un environnement chaud. Sortir ensuite l'objectif quand il s'est peu à peu réchauffé. Procéder de même pour déplacer l'objectif d'un environnement à haute température à un environnement à basse température.
• Veiller également à lire toutes les précautions de manipulation de l'objectif indiquées dans le mode d'emploi de l'appareil photo.

Précautions lors de la prise de photos

Lorsque l'appareil photo passe de l'état de mise hors tension automatique au mode veille, l'extrémité avant de l'objectif se déplace à la fois en mode AF/MF et une réinitialisation initiale de la lentille de mise au point est effectuée.

• Ne pas prendre de photos tant que la réinitialisation initiale n'est pas terminée.
• Effectuer à nouveau la mise au point depuis l'état de mise hors tension automatique.
• Pour maintenir la position de la mise au point en mode veille, régler [Arrêt auto] sur [Désactiver] sur l'appareil photo.

CAN ICES-3 (B) / NMB-3 (B)

FRN-3

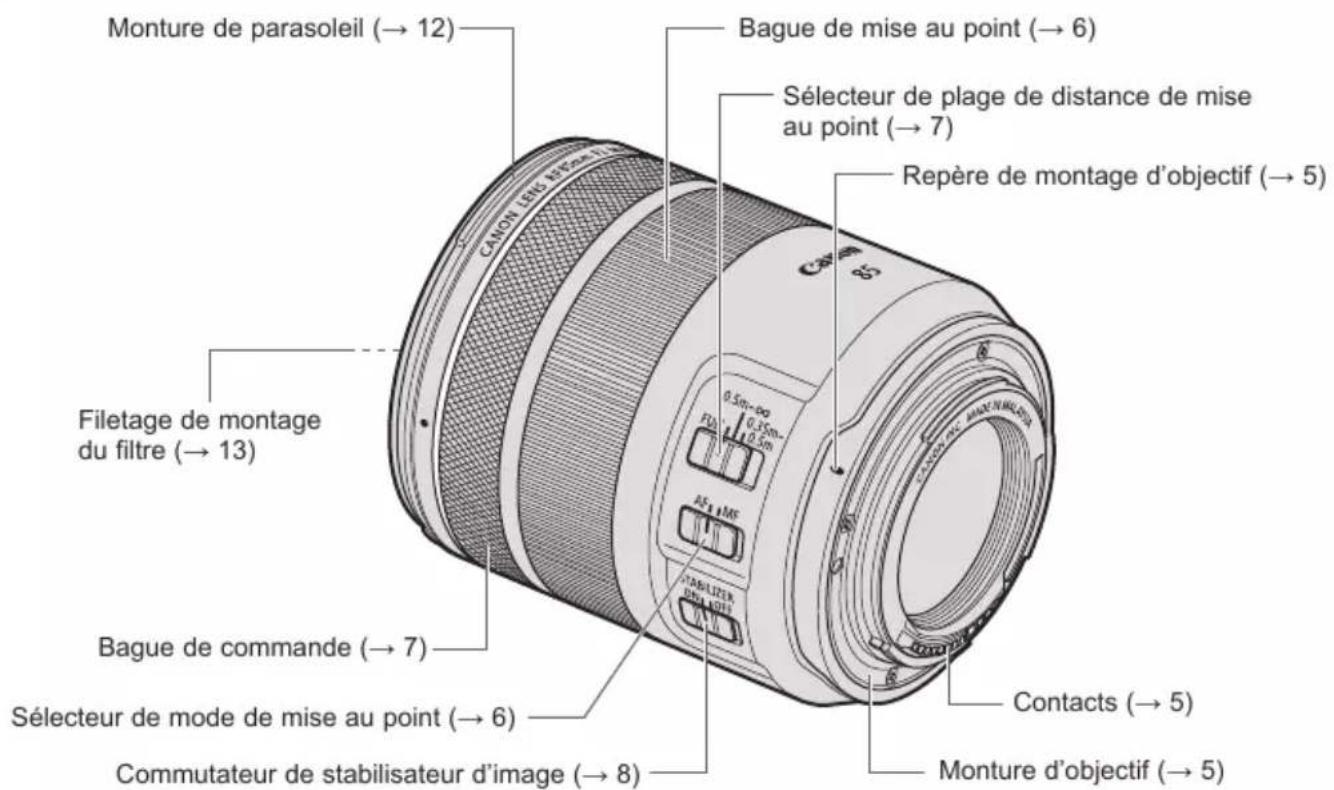

Nomenclature

Monture de parasoleil (→ 12) Bague de mise au point (→ 6) Sélecteur de plage de distance de mise au point (→ 7) Repère de montage d'objectif (→ 5) Filetage de montage du filtre (→ 13) Bague de commande (→ 7) Sélecteur de mode de mise au point (→ 6) Commutateur de stabilisateur d'image (→ 8) Contacts (→ 5) Monture d'objectif (→ 5)

• Pour plus d'informations, se reporter aux numéros de pages de référence mentionnés entre parenthèses (→ **).

FRN-4

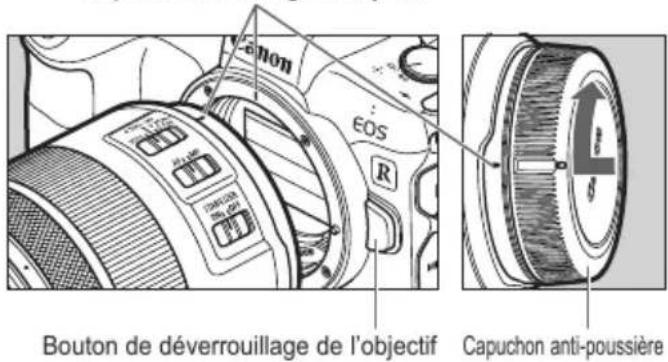

1. Montage et démontage de l'objectif

Repère de montage d'objectif

Bouton de déverrouillage de l'objectif Capuchon anti-poussière

Montage de l'objectif

Aligner les repères de montage de l'objectif et de l'appareil photo puis tourner l'objectif dans le sens des aiguilles d'une montre jusqu'à ce que vous entendiez un déclic.

Démontage de l'objectif

Tourner l'objectif dans le sens inverse des aiguilles d'une montre tout en appuyant sur le bouton de déverrouillage de l'objectif de l'appareil photo. Démonter l'objectif dès qu'il cesse de tourner.

Veuillez vous reporter au mode d'emploi de l'appareil photo pour plus d'informations.

• Régler le commutateur d'alimentation de l'appareil photo sur OFF avant de monter ou de démonter l'objectif.
• Fixer le bouchon d'objectif avant de retirer l'objectif de l'appareil photo.
• Lorsque le commutateur d'alimentation de l'appareil photo est OFF, l'objectif sorti est rentré automatiquement.* Ne pas détacher l'objectif jusqu'à ce qu'il soit complètement rentré.
• Après avoir retiré l'objectif, poser l'objectif avec la partie arrière dirigée vers le haut et fixer le capuchon anti-poussière pour éviter de rayer la surface de l'objectif et les points de contacts. S'assurer que les repères de montage de l'objectif et du capuchon anti-poussière sont alignés lors de la fixation du capuchon anti-poussière.
• Les points de contact rayés, sales, ou marqués d'empreintes digitales peuvent entraîner des connexions défectueuses ou de la corrosion, ce qui peut conduire à des dysfonctionnements. Si les points de contact deviennent sales, les nettoyer avec un chiffon doux.

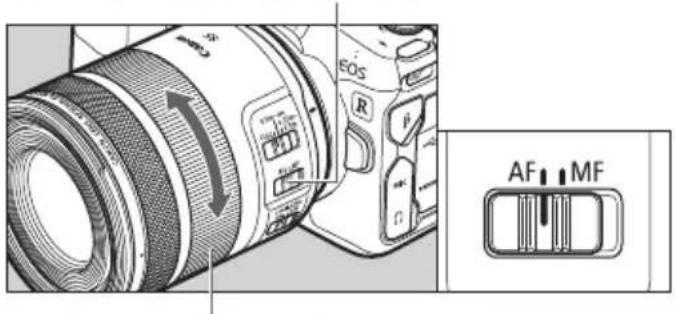

2. Sélection du mode de mise au point

Sélecteur de mode de mise au point

Bague de mise au point

Pour effectuer des prises de vue avec le mode de mise au point automatique (AF), régler le sélecteur de mode de mise au point sur AF. Pour utiliser uniquement une mise au point manuelle (MF), régler le sélecteur de mode de mise au point sur MF et faire la mise au point en tournant la bague de mise au point.

• Tourner rapidement la bague de mise au point peut entraîner une mise au point différée.
  En raison des caractéristiques de structure, la vitesse d'entraînement de l'objectif peut varier selon les variations de la température ambiante et la position.
• Ne pas toucher les pièces en cours de fonctionnement à l'avant de l'objectif pendant sa mise au point. Si une pression externe est appliquée à la partie de l'objectif en mouvement, l'initialisation de l'objectif peut être effectuée pour remettre l'objectif dans la position correcte à des fins de contrôle.
• Faites attention car vous pouvez vous faire coincer les doigts dans les parties mobiles de l'objectif de mise au point.

• La bague de mise au point de l'objectif est électronique.
• Lorsque l'opération AF est réglée sur [ONE SHOT], une mise au point manuelle est possible après qu'une mise au point automatique ait été effectuée en continuant à appuyer à moitié sur le bouton déclencheur. (mise au point manuelle à temps plein) Cependant, les changements de réglage de l'appareil photo sont nécessaires. Veuillez vous reporter au mode d'emploi de l'appareil photo pour plus d'informations.

FRN-6

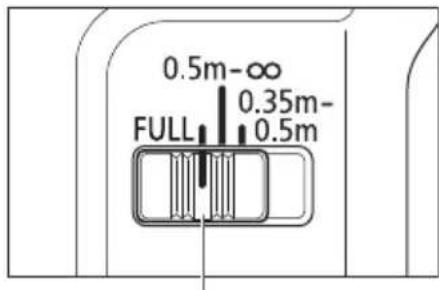

3. Sélection de la plage de distance de mise au point

0.5m-∞ 0.35m- FULL 0.5m

Sélecteur de plage de distance de mise au point La plage des distances de mise au point peut être réglée par un sélecteur. Le réglage de la distance de mise au point empêche l'objectif de faire la mise au point sur des sujets non intentionnels à différentes distances.

Plage de distance de mise au point

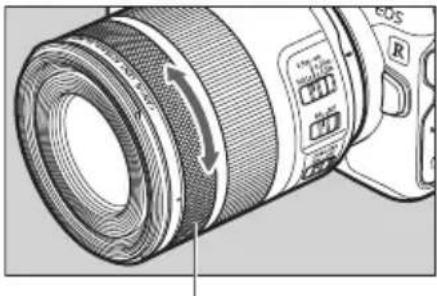

4. Bague de commande

Il est possible d'allouer les fonctions couramment utilisées avec des appareils photos à la bague de commande, tels que les réglages de vitesse d'obturation et d'ouverture.

Les déclics de la bague de commande vous permettent d'avoir une idée de combien elle a été tournée.

Se reporter au mode d'emploi de l'appareil photo pour plus d'informations sur l'utilisation de la bague de commande.

- Il se peut que le son du fonctionnement de la bague de commande soit enregistré pendant le tournage d'une séquence vidéo.

- La sensation de déclic lors des opérations de la bague de commande peut être supprimée par le centre de service Canon. (service payant)

FRN-7

5. Stabilisateur d'image

Cette fonction offre une stabilisation d'image adaptée aux conditions de prise de vue (telles que la prise de vue de sujets fixes, les prises de vue panoramiques et les gros plans (macro)).

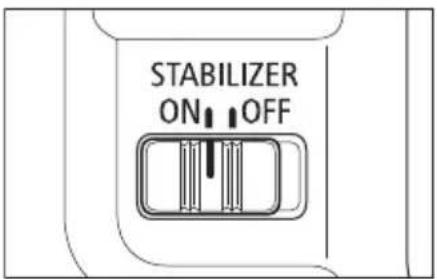

STABILIZER ON OFF

Régler le commutateur du stabilisateur d'image sur ON lorsque vous souhaitez utiliser le stabilisateur d'image.

- Régler le commutateur sur OFF si vous ne désirez pas utiliser le stabilisateur d'image.

• Plus la distance de mise au point est courte, moins le stabilisateur d'image aura d'effet.
• Le stabilisateur d'image ne peut pas corriger un cliché flou dû à un sujet qui a bougé.
• Le stabilisateur d'image peut ne pas être efficace si vous prenez des photos depuis un véhicule ou un autre moyen de transport subissant des secousses violentes.
• Lors de l'utilisation d'un trépied, il est recommandé de régler le commutateur du stabilisateur d'image sur OFF.
• Même avec un pied, le stabilisateur d'image sera aussi efficace que pendant une prise de vue à main levée. Cependant, en fonction des conditions de prise de vue, il se peut que l'effet du stabilisateur d'image soit moins efficace.

• Lors de la prise de vue d'un sujet immobile, il permet de corriger les vibrations de l'appareil dans toutes les directions.
• Il corrige les vibrations verticales de l'appareil lors des prises de vue panoramiques dans la direction horizontale et il corrige les vibrations horizontales pendant les prises de vue panoramiques dans la direction verticale.

FRN-8

Stabilisateur d'image

Le stabilisateur d'image de cet objectif convient aux prises de vue à main levée dans les conditions suivantes :

- Prises de vue panoramiques de véhicules, trains, etc.

• Dans des zones peu éclairées, comme la nuit à l'extérieur ou en intérieur.
• Dans des endroits où la photo au flash est interdite, comme à l'intérieur de musées ou de théâtres.
• Dans des situations où il vous est difficile de garder l'équilibre.
• Dans des situations où il n'est pas possible d'utiliser des vitesses d'obturation rapides.

6. Gros plan à main levée (Macro)

Cet objectif permet aux utilisateurs d'effectuer une mise au point de l'infini jusqu'à un grandissement de 0,5x pour la prise de vue en gros plan (macro).

Tenir fermement l'appareil photo

Tenir fermement l'appareil photo comme le montre l'illustration de droite, lors de la prise de gros plans manuels (macro), et prendre attentivement des photos afin de minimiser les tremblements de l'appareil et d'éviter que l'objectif ne se brouille.

Prendre des photos à l'aide de Servo AF

Il est recommandé que l'opération AF de la caméra soit réglée sur [AF Servo] lors de prises de vue en gros plans (macro). Consulter le mode d'emploi de l'appareil photo pour plus de détails.

- Il est nécessaire de respecter scrupuleusement ce qui suit lors de prises de vue en gros plan (macro).

• Le tremblement de l'appareil photo a plus d'impact sur les prises de vue ordinaires, et les effets de la fonction de stabilisation d'image sont réduits.
• La profondeur de champ devient extrêmement faible lors de prises de vue en gros plan (macros), et l'objectif peut se brouiller si l'appareil photo est déplacé vers l'avant ou vers l'arrière.

- La distance minimale de mise au point (distance minimale entre le sujet et le plan focal) est de 0,35 m. La distance de travail (distance entre la face de l'objectif et le sujet) est de 0,21 m.

Posez les deux coudes sur une surface stable telle qu'une table.

Utilisez votre genou comme support du bras qui tient l'appareil photo ou l'objectif.

Appuyez-vous contre un objet stable tel qu'un mur pour soutenir votre corps et votre bras.

7. Exposition lors de la prise de gros plans (Macro)

Réglage de l'exposition

Lorsque vous prenez des photographies en mode de mesure TTL, vous n'avez pas à corriger l'exposition car la quantité de lumière qui pénètre dans l'objectif est mesurée. En mesure TTL, l'exposition automatique (AE) est possible pour toutes les distances de mise au point. Vous n'avez qu'à régler le mode de prise de vue souhaité et à vérifier la vitesse d'obturation et l'ouverture avant de prendre une photo.

Grandissement et nombre-f efficace

La valeur d'ouverture affichée sur l'appareil photo présuppose que la mise au point est réglée sur l'infini (∞). L'ouverture réelle (nombre-f efficace) devient plus sombre (le nombre-f efficace augmente) à mesure que la distance de mise au point diminue (le grandissement augmente). Cela n'a presque pas d'influence sur l'exposition pour une prise de vue ordinaire. Cependant, pour la prise de vue en gros plan (macro), vous ne pouvez pas négliger la modification du nombre-f efficace.

Si vous calculez l'exposition à l'aide d'un posemètre manuel, vous devrez appliquer le facteur d'exposition suivant.

Grandissement (x)	0,2	0,3	0,5
Distance de mise au point (m)	0,58	0,44	0,35
Nombre-f efficace	2,6	2,8	3,3
Facteur d'exposition (arrêts)*	+2/3	+1	+5/3
	+1/2	+1	+3/2

* Valeurs supérieures : arrêts 1/3. Valeurs inférieures : arrêts 1/2.

• Les conditions propres au sujet sont très importantes lorsque vous déterminez le niveau correct d'exposition pour la prise de vue en gros plan (macro). Il est donc recommandé que les niveaux d'exposition soient modifiés autant que possible pendant la prise de vue ou que l'image de l'objet soit vérifiée sur l'écran LCD de l'appareil photo.
• Le mode AE (Av) en priorité à l'ouverture ou l'exposition en mode manuel (M) est recommandé pour la prise de vue en gros plans (macro), dans la mesure où ces derniers facilitent l'ajustement de la profondeur de champ et de l'exposition.

8. Parasoleil (vendu séparément)

Le parasoleil spécialement conçu de l'objectif supprime la lumière indésirable et protège la partie avant de l'objectif de la pluie, de la neige et de la poussière.

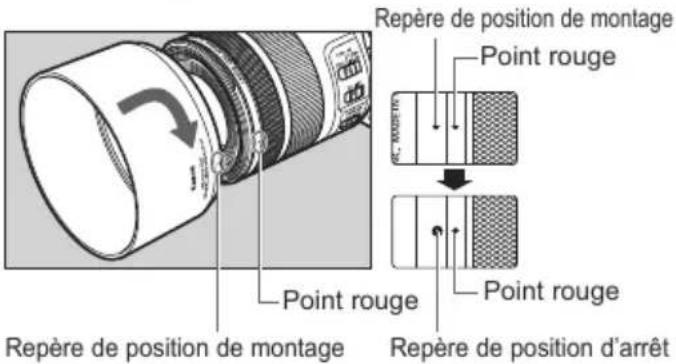

Repère de position de montage Point rouge Point rouge Point rouge Repère de position de montage Point rouge Point rouge Repère de position d'arrêt

Installation du parasoleil

Aligner le repère rouge de position de montage sur le parasoleil avec le point rouge sur l'avant de l'objectif, puis tourner le parasoleil dans le sens de la flèche jusqu'à entendre un déclic.

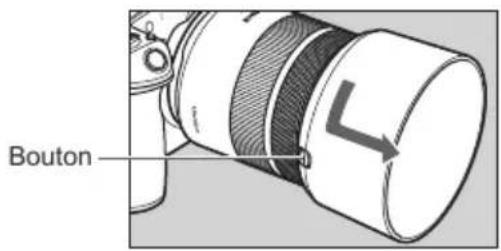

Bouton

Retrait du parasoleil

Garder le doigt enfoncé sur le bouton situé sur le côté du parasoleil, puis, pour le retirer, tourner le parasoleil dans le sens de la flèche jusqu'à ce que le repère de la position de montage situé sur le parasoleil soit aligné avec le point rouge à l'avant de l'objectif.

Le parasoleil peut être monté à l'envers sur l'objectif pour le rangement.

• Si le parasoleil n'est pas correctement fixé, du vignettage (obscurcissement du périmètre de l'image) peut apparaître.
• Saisir et faire tourner la base du parasoleil lorsque vous l'installez ou le retirez. Il se peut que des déformations apparaissent si le parasoleil est tourné en étant saisi près du bord.

FRN-12

9. Filtres (vendus séparément)

Vous pouvez installer des filtres sur le filetage de montage de filtre situé à l'avant de l'objectif.

• Vous ne pouvez fixer qu'un seul filtre.
• Si vous avez besoin d'un filtre polarisant, utilisez le filtre polarisant circulaire Canon PL-C B.
• Enlever le parasoleil lors du réglage du filtre polarisant.
• Mettre l'appareil photo hors tension avant de fixer ou de retirer un filtre.

Fiche technique

Distance focale/Ouverture	85mm f/2
Construction de l'objectif	11 groupes, 12 éléments
Ouverture maximale	f/2
Ouverture minimale	f/29 (1/3 arrêts), f/27 (1/2 arrêts)
Angle de champ	Horizontal : 24°, Verticale : 16°, Diagonale : 28° 30'
Distance min. de mise au point	0,35 m
Grandissement max.	0,5x
Champ de vue	Environ 72 x 48 mm (à 0,35 m)
Diamètre du filtre	67 mm
Diamètre max. et longueur	Environ 78 x 90,5 mm
Poids	Environ 500 g
Parasoleil	ET-77 (vendus séparément)
Capuchon d'objectif	E-67II
Étui	LP1216 (vendus séparément)

- La longueur de l'objectif est mesurée depuis la surface de monture de l'objectif jusqu'à l'avant de l'objectif. Ajouter 24,2 mm quand le capuchon d'objectif et le capuchon anti-poussière sont inclus.

- Le diamètre maximum, la longueur et le poids indiqués sont donnés pour l'objectif seul.

- Les objectifs gros plan 250D/500D ne peuvent pas être installés parce qu'il n'y a pas de taille correspondant à l'objectif.

- Vous ne pouvez pas utiliser de multiplicateurs de focale.

- Toutes les données indiquées sont calculées conformément aux normes de Canon.

- Les spécifications et aspect du produit sont sujets à des modifications sans préavis.
