Caractéristiques	Détails
Type d'objectif	Zoom téléobjectif
Plage de focale	70-200 mm
Ouverture maximale	f/2.8
Stabilisation d'image	Oui, IS (Image Stabilization)
Motorisation	USM (Ultrasonic Motor)
Compatibilité	Monture Canon EF
Dimensions	Approx. 88.8 x 199 mm
Poids	Approx. 1480 g
Utilisation recommandée	Photographie de portrait, sport, nature
Entretien	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - EF 70200mm f2.8L IS III USM CANON

Pourquoi mon objectif CANON EF 70200mm f2.8L IS III USM ne fait-il pas la mise au point?

Vérifiez que l'interrupteur de mise au point est bien réglé sur 'AF' (autofocus). Assurez-vous également que le sujet est dans la plage de mise au point de l'objectif.

Comment puis-je nettoyer mon objectif sans l'endommager?

Utilisez un souffleur d'air pour enlever la poussière, puis un chiffon en microfibres légèrement humidifié avec un produit de nettoyage pour lentilles pour nettoyer la surface.

Que faire si l'image est floue même en utilisant une vitesse d'obturation rapide?

Assurez-vous que l'objectif est bien fixé à l'appareil photo. Vérifiez également que le stabilisateur d'image est activé si vous photographiez à main levée.

Mon objectif émet un bruit de cliquetis lors de la mise au point, est-ce normal?

Un léger bruit de cliquetis peut être normal pendant la mise au point, mais si le bruit est fort ou accompagné d'un dysfonctionnement, contactez un service technique agréé.

Puis-je utiliser cet objectif avec un téléconvertisseur?

Oui, le CANON EF 70200mm f2.8L IS III USM est compatible avec certains téléconvertisseurs Canon. Vérifiez la compatibilité avant utilisation.

Comment utiliser le mode IS (stabilisateur d'image) de manière optimale?

Activez le mode IS lorsque vous photographiez à main levée ou dans des conditions de faible luminosité. Pour les prises de vue à trépied, désactivez le mode IS.

Y a-t-il des accessoires recommandés pour cet objectif?

Il est recommandé d'utiliser un filtre UV pour protéger la lentille, ainsi qu'un pare-soleil pour minimiser les reflets et les flare.

Quelle est la durée de vie de la batterie du stabilisateur d'image?

Le stabilisateur d'image n'a pas de batterie séparée; il utilise l'alimentation de l'appareil photo. Assurez-vous que la batterie de votre appareil photo est chargée.

Puis-je utiliser cet objectif sur un appareil photo sans miroir?

Oui, vous pouvez utiliser cet objectif sur un appareil photo sans miroir avec un adaptateur approprié pour monture EF.

Comment savoir si mon objectif nécessite un entretien?

Si vous remarquez une diminution de la qualité d'image, un bruit anormal ou des problèmes de mise au point, il est recommandé de faire vérifier l'objectif par un professionnel.

MODE D'EMPLOI EF 70200mm f2.8L IS III USM CANON

Le Canon EF70-200mm f/2,8L IS III USM est un téléobjectif destiné aux appareils photo EOS.

• "IS" signifie stabilisateur d'image (Image Stabilizer).
• "USM" signifie moteur ultrasonique (Ultrasonic motor).

Micrologiciel de l'ordinateur photo

Veuillez utiliser la version la plus récente du micrologiciel à l'aide de l'appareil photo en service. Pour savoir si la dernière version du micrologiciel est installée ou non, et pour plus d'informations sur la mise à jour du micrologiciel, veuillez consulter le site Web de Canon.

Conventions utilisées dans ce mode d'emploi

Avertissement pour éviter tout mauvais fonctionnement ou dépréciation de l'objet ou de l'appareil.

Remarques supplémentaires sur l'utilisation de l'objet et la prise de vues.

CANICES-3B/NMB-3B

FRN-1

Consignes de sécurité

Précautions pour vous assurer que l'appareil photo est utilisé en toute sécurité. Lisez attentivement ces précautions. S'assurer que toutes les informations sont prises en compte afin d'éviter les risques et blessures pour l'utilisateur et d'autres personnes.

Avertissement

Détails concernant les risques qui peuvent causer des blessures graves voire mortelles.

Ne jamais regarder le soleil ou une source de lumière puissante à travers l'objet ou l'appareil photo réflexe ayant un objectif. Cela pourrait provoquer une perte de vision. Regarder directement le soleil à travers l'objet est particulièrement dangereux. - Que l'objet soit ou non monté sur l'appareil, ne pas le laisser exposé au soleil sans le munir de son capuchon. Ceci permettra d'éviter un effet de loupe et les risques d'incendie pouvant en résulter.

Attention

Détails concernant les risques qui peuvent causer des blessures.

• Ne pas laisser l'appareil photo dans des endroits soumis à de fortes ou de basses températures.

L'appareil photo peut en effet devenir extrêmement chaud ou froid, ce qui peut provoquer, à son contact, des brûlures ou d'autres blessures.

Attention

Détails concernant les risques qui peuvent provoquer des dommages matériels.

• N'exposez pas l'objet à une chaleur excessive, par exemple, au soleil, dans une voiture. Les hautes températures peuvent entraîner un dysfonctionnement de l'objet.

Précautions d'utilisation

Si l'objectif passe d'un endroit à basse température à un endroit à haute température, de la condensation risque de se déposer sur la surface de l'objectif et sur les pièces internes. Pour éviter toute formation de condensation, placer d'abord l'objet dans une poche en plastique étanche avant de le déplacer d'un environnement froid à un environnement chaud. Sortir ensuite l'objet quand il s'est peu à peu réchauffé. Procéder de même pour passer l'objet d'un endroit à haute température à un endroit à basse température. - Tenir l'objet lorsqu'il est fixé à l'appareil photo. Cette opération doit également être effectuée lors du montage du trépied. Veiller également à suivre toutes les précautions de manipulation de l'objet listées dans le manuel d'utilisation de l'appareil photo.

Nomenclature

- Pour plus d'informations, se reporter aux numéros de pages de référence mentionnés entre parenthèses (^**)

FRN-4

1. Montage et enlèvement de l'objectif

Pour le montage et l'enlèvement de l'objet, voir le mode d'emploi de l'ordinateur photo.

• Après avoir enlevé l'objectif, posez l'objectif avec la partie arrière dirigée vers le haut pour éviter de rayer la surface de l'objectif et les points de contact.
• Les lentilles rayées, sales, ou marquées d’empreintes digitales peuvent entraîner des connexions défectueuses ou une corrosion, ce qui peut conduire à des dysfonctionnements. Si les lentilles deviennent sales, nettoyez-les avec un chiffon doux.
• Attacher le bouchon d'objectif et le bouchon anti-poussière lors de la déconnexion de l'objectif. Lors de la fixation du bouchon anti-poussière, aligner l'index de la monture de l'objectif avec l'index du bouchon anti-poussière dans le sens des aiguilles d'une montre comme indiqué sur l'illustration. Suivre la procédure inverse pour le détacher.

Le porte-objectif est pourvu d'une bague en caoutchouc assurant une meilleure étanchéité à la poussière et à l'eau. Cette bague en caoutchouc risque de laisser de légères traces de rayures autour du porte-objectif, mais ceci est sans effet par ailleurs. Quand la bague en caoutchouc est usée, elle peut être changée à vos frais par un service après-vente Canon.

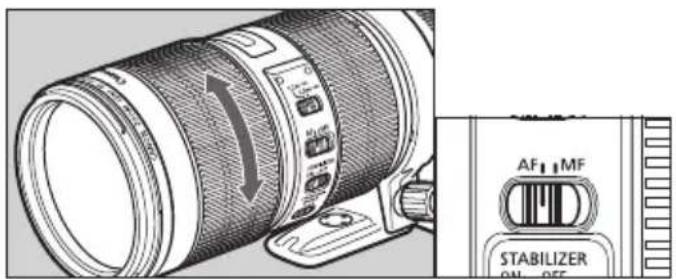

2. Sélection du mode de mise au point

Pour effectuer des prises de vue avec mise au point automatique (AF), régler le sélecteur de mode de mise au point sur AF.

Pour utiliser uniquement une mise au point manuelle (MF), réglez le sélecteur de mode de mise au point sur MF et faites le réglage grâce à la bague de mise au point.

Cette bague de mise au point est toujours active, quel que soit le mode de mise au point choisi.

Lorsque l'opération AF est réglée sur [ONE SHOT], une mise au point manuelle est possible après qu'une mise au point automatique a été effectuée en continuant à appuyer sur le bouton déclencheur à moitié (Mise au point manuelle à temps plein).

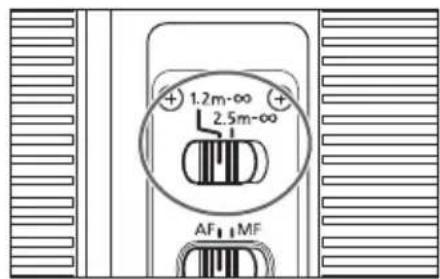

3. Sélection de la plage des distances de mise au point

La plage des distances de mise au point peut être réglée par une commande. Ce réglage de la plage des distances de mise au point permet de réduire la durée effective de la mise au point.

Plage de sélection

1. 1,2m - 2.2,5m-∞

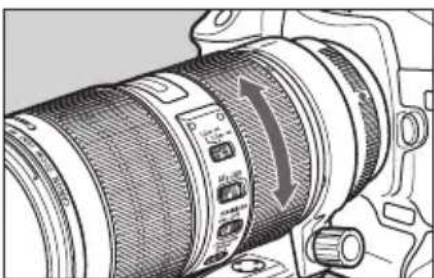

4. Réglage du zoom

Pour zoomer, tourner la bague de zoom de l'objet.

Veillez à terminer le réglage du zoom avant de faire la mise au point. Si vous modifiez la position du zoom après avoir effectué la mise au point, vous risquez d'affecter la mise au point.

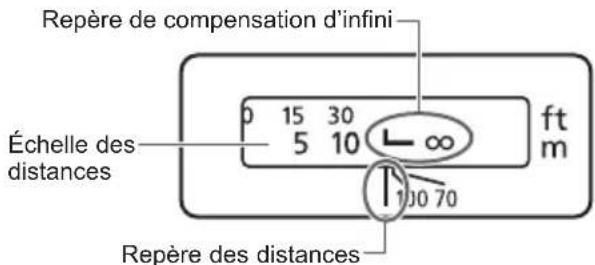

5. Répération de compensation d'infini

Pour compenser le décalage du point de mise au point à l'infini qui résulte des changements de température, il y a une marge au niveau de la position à l'infini (). La position de l'infini à température normale est le point où la verticale du repère L de l'échelle des distances est alignée avec le repère des distances.

Pour une mise au point manuelle précise sur des sujets situés à l'infini, regardez dans le viseur ou regardez l'image agrandie* sur l'écran ACL tout en tournant la bague de mise au point.

• Pour des appareils photo disposant de la capacité Live View.

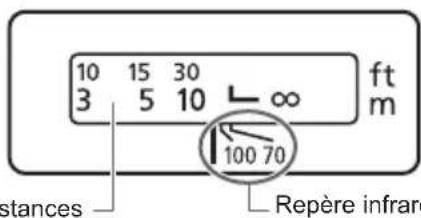

6. Repère infrarouge

Le repère infrarouge corrige le réglage de mise au point lors de l'utilisation de films infrarouge en noir et blanc. Effectuez manuellement la mise au point sur le sujet, puis ajustez l'échelle des distances indiquée par le repère des distances en déplaçant la bague de mise au point sur le repère infrarouge correspondant avant d'effectuer la prise de vue.

Certains appareils EOS ne peuvent pas utiliser de film infrarouge. Reportez-vous au mode d'emploi de votre appareil photo.

• La position du repère infrarouge est basée sur une longueur d'onde de 800 nm. La valeur de correction varie selon la longueur de focale (grande à l'extrémité large, petite à l'extrémité du téléobjectif). Utilisez la position 100 ou 70 (mm) du repère infrarouge comme guide lors du réglage manuel de la valeur de correction. Prenez soin de suivre correctement les recommandations du fabricant lors de l'utilisation d'un film infrarouge. Utilisez un filtre rouge pour prendre la photo.

FRN-8

7. Stabilisateur d'image

Vous supportez utiliser les stabilisateurs sur d'image dans les mode SA ou MF.

1 Réglez le commutateur du STABILIZER sur ON.

Si vous ne désirez pas utiliser le stabilisateur d'image, réglez le commutateur sur OFF.

Sélectionnez le mode du stabilisateur d'image.

• MODE 1: Corrige les vibrations dans toutes les directions. Il est surtout efficace pour photographier des sujets immobiles.
• MODE 2: Corrige le mouvement vertical de l'appareil pour les prises de vue en continu dans la direction horizontal et corrige le mouvement horizontal pour les prises de vue en continu dans la direction verticale.

Lorsque vous enfonsez le bouton du déclencheur à mi-course, le stabilisateur d'image commence à fonctionner.

• Vérifiez que l'image dans le viseur est stabilisé avant d'enfoncer complètement le déclencheur pour effectuer la prise de vue.

FRN-9

8. Conseils pour l'utilisation du stabilisateur d'image

Le stabilisateur d'image de cet objectif est particulièrement efficace pour les prises de vue sans trépied dans les conditions suivantes :

OFF (désactivé)

OFF (désactivé)

Scènes peu éclairées, comme la nuit à l'extérieur ou en intérieur. - À l'intérieur de musées ou de théâtres où la photo au flash est interdite. Cas où il est difficile de rester parfaitement immobile. Cas où il n'est pas possible de procéder à des vitesses d'obturation rapides.

Lors de la prise de vue en panoramique sur des sujets en mouvement.

Conseils pour l'utilisation du stabilisateur d'image

Le stabilisateur d'image ne peut pas compenser un cliché flou d'un sujet qui a bougé. - Réglez le commutateur du STABILIZER sur OFF (déactivé) pour effectuer des prises de vue en réglage Bulb (temps de pose de longue durée). Si le commutateur du STABILIZER est réglé sur ON (activé), la fonction de stabilisateur d'image risque de ne pas fonctionner correctement.

Le stabilisateur d'image risque de ne pas être parfaitement efficace dans les cas suivants :

• Vous photographiez à partir d'un véhicule sujet à des mouvements violents.
• Vous déplacez considérablement votre appareil photo pour une prise de vue panoramique en Mode 1.
• Vous photographiez avec des techniques différentes de la prise de vue en suivi en Mode 2.

Le stabilisateur d'image consommant plus d'énergie lorsqu'il est réglé sur ON que lors d'une prise de vue normale sur OFF, le nombre de prises de vues est moins élevé et le temps d'enregistrement des films est d'une plus courte durée.

Le stabilisateur d'image se met en marche pendant environ deux secondes, même si le doigt ne touche pas le déclencheur. Ne jamais enlever l'objet quand le stabilisateur d'image est en fonction. Cela peut provoquer un dysfonctionnement. - Avec les modèles EOS-1V/HS, 3, ELAN 7E/ELAN 7/30/33, ELAN 7NE/ELAN 7N/30V/33V, ELAN II/ELAN II E/50/50E, REBEL 2000/300, IX, IX Lite/IX7, et D30, le stabilisateur d'image ne fonctionne pas pour les prises de vue avec retardateur.

L'emploi d'un trépied stabilise aussi l'image. Toutefois, selon le type de trépied et les conditions de prise de vues, il vaut parfois mieux désactiver la fonction de stabilisateur d'image. - Même avec un pied, le stabilisateur d'image sera aussi efficace que pendant une prise de vue à main levée. Cependant, en fonction des conditions de prise de vue, il se peut que l'effet du stabilisateur d'image soit moins efficace. La fonction de stabilisation d'image fonctionne aussi lorsque l'objet est utilisé avec les tubes allonges EF12 II/EF25 II, et les multiplicitateurs de focale EF1,4X III/EF2X III. - Selon le modèle d'appareil utilisé, l'image peut trembler en particulier après que le déclencheur est relâché. Cela n'affecte toutefois pas la prise de vue. Si la fonction personnalisée de l'appareil photo est réglée sur un nouveau bouton de commande du mode AF, le stabilisateur d'image entre en fonction quand le nouveau bouton d'AF est actionné.

9. Monture de trépied

Cet objectif peut être utilisé avec la bague de monture de trépied B (W II) fournie.

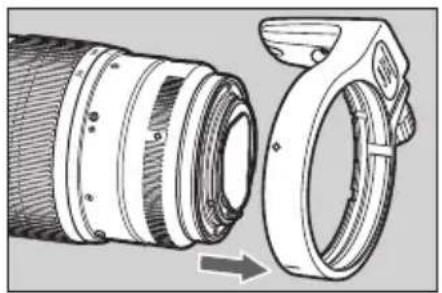

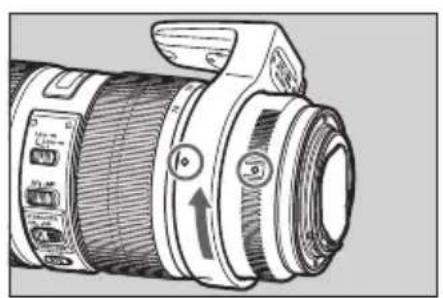

Retrait

Retirez d'abord l'objet de l'appareil, puis retirez la monture de trépied en suivant les étapes suivantes. Pour l'instruction, renversez la procédure.

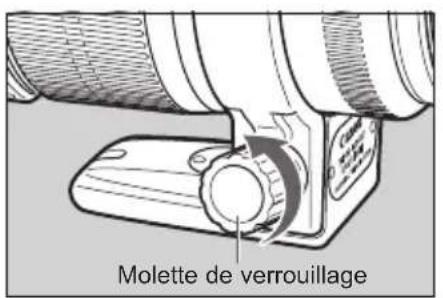

1 Desserrez la molette de verrouillage d'orientation.

2 Faites pivoter le trépied et alignez la marque de montage du trépied avec celle de l'objectif.

3 Dégagez le collier de montage sur trépied de l'arrière de l'objectif.

Réglage de la monture de trépied

En tournant et en desserrant la poignée de verrouillage de la monture de trépied, vous pouvez tourner l'appareil photo pour régler l'image sur n'importe quelle position verticale ou horizontale.

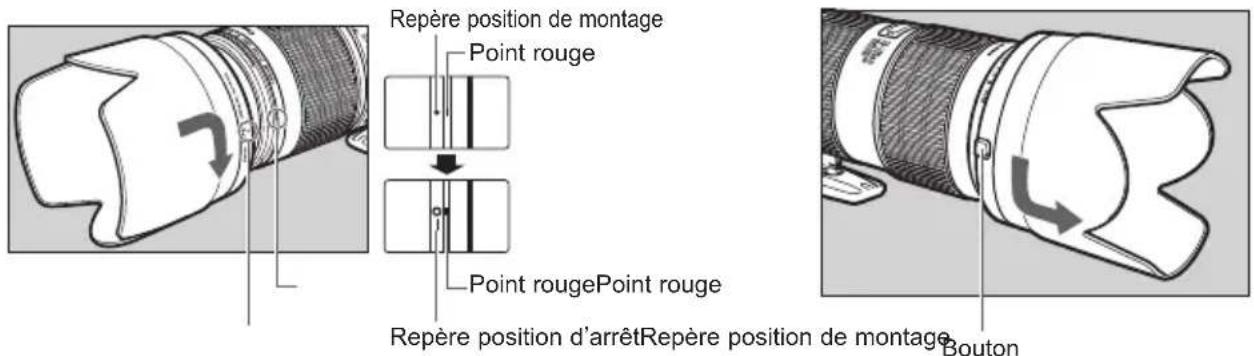

10. Parasoleil

Le parasoleil ET-87 supprime la lumière indésirable et protège la partie avant de l'objet de la pluie, de la neige et de la poussière.

Installation

Aligner le repère rouge de position de fixation sur le parasoleil avec le point rouge sur l'avant de l'objectif, puis tourner le parasoleil dans le sens de la flèche jusqu'à entendre un bruit sec.

- Retrait

Garder titre doigt enfoncé sur le bouton situé sur le côté du parasoleil, puis, pour le détacher, faire tourner le parasoleil dans le sens de la flèche jusqu'à ce que le repère de la position de montage situé sur le parasoleil soit aligné avec le point rouge à l'avant de l'objectif. Le parasoleil peut être monté à l'envers sur l'objet pour le rangement.

• Si le parasoleil n'est pas attaché correctement, du vignettage (obscurcissement du périmètre de l'image) peut apparaître. Saisir et faire tourner la base du parasoleil lorsque vous le montez ou l'enlevez. Il se peut que des déformations apparaissent si le parasoleil est tourné en étant saisi après du bord.

FRN-13

11. Filtres (vendus séparément)

Vous pouvez installer des filtres sur le filetage de montage de filtre situé à l'avant de l'objectif.

• Vous ne pouvez fixer qu'un seul filtre. Si vous avez besoin d'un filtre polarisant, utilisez le filtre polarisant circulaire Canon PL-C B (77 mm). Enlever le parasoleil lors du réglage du filtre polarisant.

12. Objectifs gros plan (vendus séparément)

L'installation d'un objectif gros plan 500D (77 mm) permet d'effectuer des photos en gros plan. Il permet un agrandissement de 0,14x à 0,60x.

• Les objectifs gros plan 250D ne peuvent pas être montés parce qu'il n'y a pas de taille correspondant à l'objectif.
• Une mise au point en MF est recommandée pour plus de précision.

13. Tubes-allonges (vendus séparément)

Il est possible d'utiliser un tube-allonge EF12 II ou EF25 Il pour les prises de vue en macro. La distance de prise de vue et l'agrandissement sont indiqués ci-après.

		Plage de mise au point (mm)		Grossissement (×)
		Rapproché	Eloigné	Rapproché	Eloigné
EF12 II	70mm	538 62	8 0,23 0,17
	200mm	998 34	04 0,28 0,06
EF25 II	70mm	400 40	6 0,42 0,38
	200mm	862 17	40 0,36 0,14

Une mise au point en MF est recommandée pour plus de précision.

14. Multiplicateurs de focale (vendus séparément)

Les caractéristiques des objectifs avec les multiplicitateurs de focale EF1,4X III ou EF2X III sont les suivantes.

Caracteristique Avec EF1,4X III Avec		EF2X III
Longueur foucle (mm) 98 - 280 140		- 400
Ouverture f/4 - 45 f/5,6 - 64
Angle de champ	Diagonal 25°20'	- 8°50' 16°20' - 6°10'
	Vertical 13°50'	- 4°55' 9°10' - 3°30'
	Horizontal 20°50'	0' - 7°20' 13°40' - 5°10'
Grossissement maximum (x) 0,30 0		44

• Installer le multiplicitateur de focale sur l'objectif puis monter le tout sur l'appareil photo. Pour l'enlever, procéder dans le sens inverse. Des erreurs risquent de se produire si le multiplicitateur de focale est monté sur l'appareil en premier. - Un seul multiplicitateur de focale peut être utilisé.

L'autofocus est toujours possible lorsque le multiplicateur de facale EF1,4X III/EF2X III est monté. - Quand un multiplicateur de facale est monté sur l'appareil, la vitesse de l'AF ralentira pour garantir le bon contrôle de l'AF.

Fiche technique

Longueur focale/Ouverture 70-20	0mm f/2,8
Construction de l'objet 23 lentilles en 19 groupes
Ouverture minimale f/32
Angle de champ Portée diagonale: 34° - 12°, Verticale: 19°30' - 7°, Horizontale: 29° - 10°
Distance min. de mise au point 1,2 m
Grossissement max. 0,21x (à 200 mm)
Champ de vue 308 x 463 - 115 x 171 mm (à 1,2 m)
Diamètre du filtré 77 mm
Diamètre et longueur max. 88,8 x 199 mm
Poids environ 1480 g
Parasoleil ET-87
Bouchon d'objet E-77 II
Étui LZ1326

• La longueur de l'objet est mesurée depuis la surface de monture jusqu'à l'avant de l'objet. Ajoutez 24,2 mm quand le bouchon d'objet et le bouchon anti-poussière sont inclus.
• Les dimensions et le poids sont disponibles pour l'objet seul, sauf autre cas spécifique.
• Les réglages de l'ouverture du diaphragme sont spécifiés sur l'appareil photo. Toutes les données indiquées ici sont calculées conformément aux normes de Canon.
• Spécifications et aspect sous réserve de modifications sans préavis.

CT1-D059-A 0518Ni CANON INC.2018
