Caractéristiques techniques	Canon EF 17-40mm f/4L USM, ouverture maximale f/4, construction optique de 12 éléments en 9 groupes, distance minimale de mise au point de 28 cm.
Utilisation	Idéal pour la photographie de paysage, d'architecture et de voyage, compatible avec les appareils photo Canon à monture EF.
Maintenance et réparation	Nettoyer avec un chiffon doux et sec, éviter les produits chimiques agressifs, vérifier régulièrement l'état des lentilles et du boîtier.
Sécurité	Éviter les chocs et les chutes, ne pas exposer à des températures extrêmes ou à l'humidité excessive.
Informations générales	Poids de 500 g, dimensions de 83 x 97 mm, filtre de 77 mm, garantie de 1 an.

FOIRE AUX QUESTIONS - EF 1740mm f4L USM CANON

Pourquoi mon objectif CANON EF 17-40mm f4L USM ne fait-il pas la mise au point ?

Vérifiez que le mode de mise au point est correctement réglé sur 'AF' (automatique) et que l'interrupteur de mise au point n'est pas sur 'MF' (manuel). Assurez-vous également que l'objectif est correctement monté sur votre appareil photo.

Mon objectif présente-t-il des flous ou des aberrations chromatiques ?

Des flous peuvent être causés par une mauvaise mise au point ou un réglage d'ouverture inapproprié. Essayez de photographier à des ouvertures intermédiaires et vérifiez si cela améliore la netteté. Pour les aberrations chromatiques, utilisez un logiciel de retouche pour les corriger.

Comment nettoyer la lentille de mon objectif ?

Utilisez un souffleur pour enlever la poussière, puis un chiffon en microfibre légèrement humidifié avec un produit nettoyant pour lentilles. Évitez d'utiliser des produits chimiques agressifs.

Mon objectif produit des bruits étranges lors de la mise au point. Est-ce normal ?

Un léger bruit lors de la mise au point est normal, surtout en mode autofocus. Si le bruit est fort ou s'accompagne de problèmes de performance, il est conseillé de faire vérifier l'objectif par un professionnel.

Est-ce que cet objectif est étanche ?

Le CANON EF 17-40mm f4L USM est résistant à l'eau et à la poussière grâce à son joint d'étanchéité, mais il n'est pas complètement submersible. Évitez de l'exposer à des conditions extrêmes.

Quelle est la distance minimale de mise au point de cet objectif ?

La distance minimale de mise au point de l'objectif CANON EF 17-40mm f4L USM est de 28 cm.

Puis-je utiliser des filtres avec cet objectif ?

Oui, vous pouvez utiliser des filtres avec cet objectif. Le diamètre du filtre est de 77 mm.

Comment savoir si mon objectif a besoin d'une calibration ?

Si vous constatez des problèmes récurrents de mise au point, comme une mise au point floue ou des images systématiquement floues à des distances spécifiques, il peut être nécessaire de faire calibrer votre objectif.

Quels accessoires sont recommandés pour cet objectif ?

Il est recommandé d'utiliser un pare-soleil pour éviter les reflets et un filtre UV pour protéger la lentille frontale. Un sac de transport est également conseillé pour le protéger des chocs.

MODE D'EMPLOI EF 1740mm f4L USM CANON

Nous vous remercions d'avoir choses un objectif Canon.

L'objectif Canon EF17-40mm f/4L USM est un zoom à angle large et haute performances.

• "USM" signifie pour moteur ultrasonique (Ultrasonic motor).

\section*{Caracteristiques}

1. Deux lentilles asphériques et un Super UD pour des images parfaitement déliminées.
2. Moteur ultrasonique (USM) pour une mise au point rapide et silencieuse.
3. La mise au point manuelle est accessible une fois que le sujet est au point en mode autofocus (ONE SHOT AF).
4. Orifice d'ouverture parfaitement rond pour un flou d'arrière-plan plus esthetique.
5. Une structure scellede hermetiquement assure une excellente etanchete a la poussiere et aux gouttes.

Conventions utilisées dans ce mode d'emploi

Recommendations pour éviter un dysfonctionnement ou l'endommagement de l'objet ou de l'appareil.

Remarques supplémentaires sur l'utilisation de l'objet et des prises de vues.

• Comme la lentille avant pivote pendant la mise au point (zoom), vous devez monter un contrôle PROTECT Canon vendu séparément pour obtenir une étanchéité ajustée à la poussière et à l'eau. Sans filtr, l'objet ne sera pas étanche à la poussière et à l'eau.

Consignes de sécurité

Consignes de sécurité

• Ne regardez jamais le soleil ou une source de lumière vivé à travers l'objet ou l'appareil. Vous pourriez endommager votre vue. Viser directement le soleil dans l'objet est particulièrement dangereux.
• Que l'objectif soit monté ou non sur l'appareil, ne le laïsez pas exposé au soleil sans le munir de son bouchon. C'est pour éviter l'effet de loupe qui pourrait déclencher un incendie.

Précautions d'utilisation

• Si l'objet est amné d'un environnement froid à un environnement chaud, de la condensation risque de se déposer sur la surface de l'objet et sur les pieces internes. Pour éviter toute formation de condensation, commencez parmettre l'objet dans une poche en plastique étanche avant de le sortir dans un environnement chaud. Puis sortez l'objet quand il s'est peu à peu réchauffé. Faites de même quand vous amenez l'objet d'un environnement chaud à un environnement froid.
• N'exposez pas l'objet à une chaleur excessive, par exemple, au soleil, dans une voiture. Les hauteures températures peuvent entrainer un dysfonctionnement de l'objet.

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

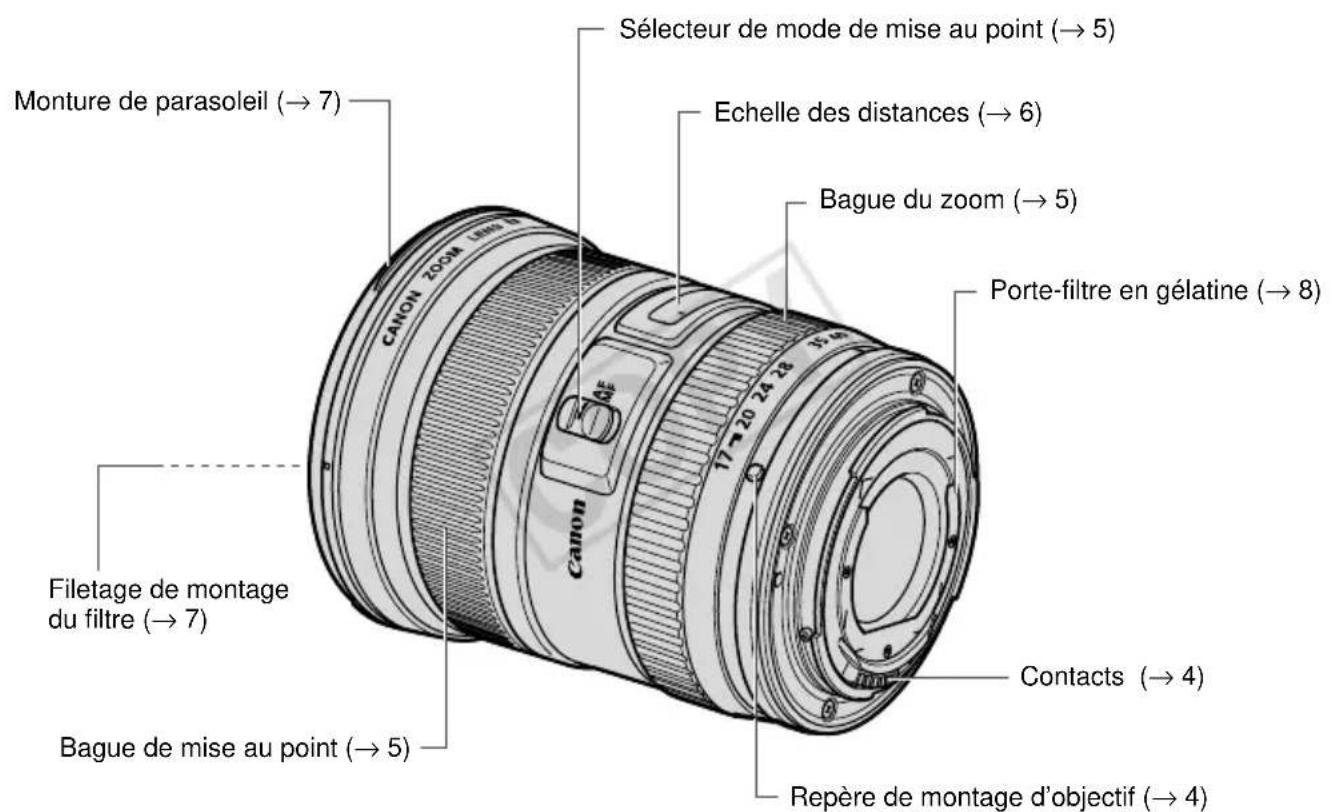

Nomenclature

Pour des informations plus détaillées, les numériés de pages de reférence sont écrites entre parenthèses (^**)

FRN-3

1. Montage et retrait de l'objet

Reportez-vous au mode d'emploi de votre apparéil photo pour le montage et le retrait de l'objet.

• Àprous avoir retire l'objectif, placez-le cote arriere dirigé vers le haut. Pour éviter de rayer la surface de l'objet et les contacts.
• Si les contacts sont éraflés ou salis par des emprentes de doigs, ils peuvent être corrodés ou ne pas être connectés correctement. L'objet et l'objet peuvent ne pas fonctionner correctement.
• Si les contacts sont sales ou s'ils portent des empreintes de doigs, nettoyez-les avec un chiffon doux.
• Si vous retirez l'objectif, remettez le bouchon d'objet dessus. Pour installer le bouchon correctement, alignez le repere de l'objet avec le repere du bouchon d'objet comme indiqué sur l'illustration et tournez-le dans lesens des aiguilles d'une montre. Pour le retarder le bouchon, tournez-le dans le sens opposé.

L'objectif est équipé d'une rondelle en caoutchouc sur sa monture pour améliorer ses performances anti-poussière et anti-humidité. La rondelle en caoutchouc risque de laisser des marques d'abrasion sur l'extérieur de la monture d'objet, mais ceci est sans effet sur le fonctionnement de l'objet. Si la rondelle en caoutchouc est usée, faites-la remplacer par votre service après-vente Canon (moyennant paiement).

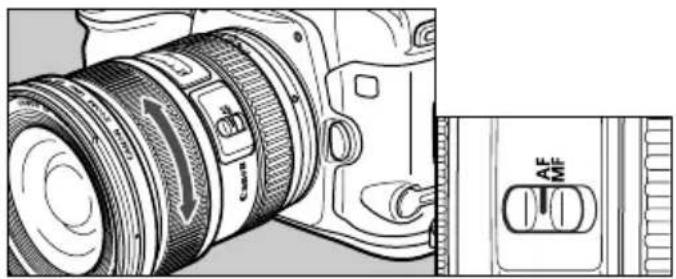

2. Sélection du mode de mise au point

Pour effectuer des prise de vue avec mise au point automatique (AF), reglez le selecteur de mode de mise au point sur AF.

Pour une mise au point uniquement manuelle (MF), réglez-le sur MF et effectuez la mise au point en tournant la bague de mise au point.

Cette bague de mise au point peut être utilisé à tout moment,quel que soit le mode de mise au point choisi.

Après avoir effectué la mise au point dans le mode ONE SHOT AF, faites la mise au point manuellement en appuyant à moitié sur le déclencheur et en tournant la bague de mise au point. (Mise au point manuelle à plein-temps)

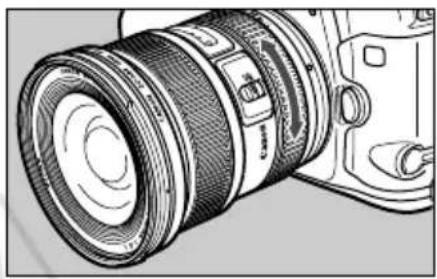

3. Réglage du zoom

Pour zoomer, tournez la bague de zoom de l'objectif.

Assurez-vous de terminer le zooming avant de faire la mise au point. Si la position du zoom est modifiée après avoir effectué la mise au point, cette-ci peut être affectée.

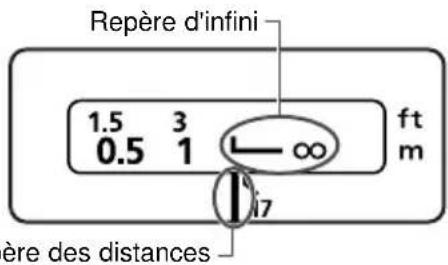

4. Repère d'infini

Pour corriger le décalage de mise au point lors d'une mise au point à l'infini qui pourrait résultat d'un changement de température. La position infinie à température normale est le point où la ligne verticale de la marque L est alignée avec l'indicateur de distance sur l'échelle des distances.

Pour une mise au point manuelle précise sur des sujets situés à l'infini, regardez dans le viseur tout en tournant la bague de mise au point.

5. Repère infrarouge

Le repère infrarouge corrige le réglage de mise au point lors de l'utilisation de films infrarouge en noir et blanc. Effectuez manuellement la mise au point sur le sujet, puis ajustez le réglage de la distance en déplaçant la bague de mise au point sur le repère infrarouge correspondant.

Certains apparéils EOS ne peuvent pas utiliser de film infrarouge. Reportez-vous au mode d'emploi de votre apparéil photo.

• La position de repère infrarouge est basée sur une longueur d'onde de 800 nm.

• La valeur de correction varie avec la facale. Pour regler la valeur de correction, utilisez la facale indiquee comme reference.

• Prenez soit de suivre correctement les recommandations du fabricant lors de l'utilisation d'un film infrarouge.
• Utilisez un filtré rouge pour prendre la photo.

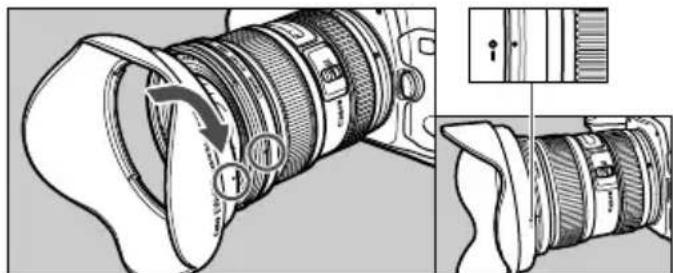

6. Parasoleil

Le parasoleil EW-83E permit d'empêcher la lumière parasite de pénétrer dans l'objectif, et il protège également la face avant de l'objet contre la pluie, la neige et la poussière.

Pour fixer le parasoleil, alignez le repere de position de fixation du parasoleil et le point rouge à l'avant de l'objectif puis tournez le parasoleil comme indiqué par la flèche jusqu'à ce que le point rouge et le repère de position d'arrêt du parasoleil soient alignés. Le paresoleil peut être monté à l'envers sur l'objet pour le rangement.

• La partie de l'image risque d'être cachée si le paresoleil n'est pas fixé correctement.
  Lorsque you installez ou retirez le parasoleil, saisissez-le par la base pour le tourner. Pour eviter toute deformation, ne le tenez pas par le bord extérieur pour le tourner.

7. Filtres (vendus séparément)

Vous pouvez installer des filtres sur le filetage de montage du filtre situé sur le devant de l'objet.

• P our assurer la résistance à la poussière et à l'eau, fixez un contrôle PROTECT Canon (77 mm).
• V yours ne pouvez pas fixer plus d'un filtre à la fois.
• S i vous avez besoin d'un filtré polarisant, utilisez le filtré polarisant circulaire Canon (77 mm).

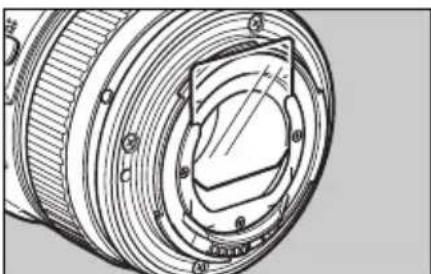

8. Porte-filtre

Il y a un porte-filtre gelatine au dos de l'objet.
Coupez le filtré gelatine de façon qu'il rentre dans les cadres blancs. Puis, inséréz le filtré gelatine dans le porte-filtre gelatine.

Vous ne pouvez utiliser qu'un seul contrôle.
- Si vous utilisez un filtré gelatine, cela peut provoquer l' apparition d'images-fantômes sur l'image.

9. Tubes-allonges

(vendus séparément)

Vous pouvez monter les tubes-allonges EF12 II ou EF25 II pour des clichés agrandis. La distance de prise de vue et l'agrandissement sont illustrés ci-dessous.

		Distance appareil-sujet (mm)		Grossissement
		Près Loin	Près Loin
EF12 II	17mm	55 159 0	83×0,70×
	40mm	206 271 0	59×0,32×
EF25 II	17mm	Incompatible
	40mm	96 218 1	02×0,70×

Une mise au point manuelle est recommandee pour plus de précision.

10.Objectifs gross plan

(vendus séparément)

La fixation d'un 500D (77 mm) Close-up permet de faire des prises de vue en gros plan.

Le grossissement est comme suit:

• P eut être utilisé du côte 40mm (grossissement 0,30x - 0,08x

• Les objectifs gros plan 250D ne peuvent pas etre montes parce qu'il n'y a pas de taille correspondant à l'objectif.
• Une mise au point manuelle est recommendée pour plus de précision.

11.Fiche technique

Focale/Ouverture 17 – 40 mm f/4
Constructions 9 lentilles en	2 groupes
Ouverture minimale f/22
Angle de champ	Portée diagonale: 104° – 57' 30' Verticale: 70° 30' – 34° Horizontale: 93° – 49° 20'
Distance de mise au point min.	0,28 m
Grossissement max.	0,24× (à 40 mm)
Champ de vue	234 × 365 mm – 100 × 150 mm (à 0,28 m)
Diamètre de filtré 77 mm
Diamètre et longueur max.	83,5 × 96,8 mm
Poids 475 g
Parasoleil EW-83E
Bouchon d'objectif	E-77U/E-77 II
Etui	LP1319

• La longueur de l'objet est mesure depuis la surface de monture jusqu'à l'avant de l'objet. Ajoutez 21,5 mm pour inclure le bouchon d'objet et le bouchon anti-poussière E-77U et 24,2 mm pour le E-77 II.
• Les dimensions et le poids sont disponibles pour l'objet seul, sauf Specification contraire.
• Les rallonges EF1,4X II/EF2X II ne convennent pas à cet objectif.
• Les réglages d'ouverture de diaphragme sont spécifiés sur l'appareil.
• Toutes les données indiquées ici sont mesurées selon les normes Canon.
• Spécifications et aspect sous réserve de modifications sans prévis.

Canon

© CANON INC. 2003CT1-8513-004 0812Ni
