MODE D'EMPLOI Repeater SWISSCOM

1. Préparation de la base

• Désactivez le mode Ecomode plus

• Activez le mode Répéteur

• Placez la base en mode déclaration

2. Mettez en service le répéteur

• Placez le répéteur près de la base

• Connectez l'adaptateur d'alimentation

• Le voyant rouge en façade du répéteur clignote lentement (1,5 s/1,5 s)

• Patientez jusqu’à ce que le voyant blanc s’allume

• La déclaration est terminée

3. Placez le répéteur à l'emplacement choisi

• Si le voyant rouge clignote rapidement, veuillez le déplacer à un endroit où la force de signal est plus forte Bref aperçu du répéteur Swisscom 1 Voyant (rouge ou blanc) 2 Bouton de déclaration Voyant de contrôle Le voyant ne s'allume pas : L'alimentation est absente Voyant blanc allumé : L'appareil est allumé, en service, déclaré et avec une bonne force de signal Voyant rouge clignotant rapidement : Détection du signal ou faible qualité du signal Voyant rouge clignotant lentement : L'appareil n'est pas déclaré ou prêt être déclaré Voyant blanc clignotant : Appel en cours ou échange d'information entre base et combiné

20407954xx_ba_b3 Guide de démarrage rapide ………………………………………………………………12 Bref aperçu du répéteur Swisscom ………………………………………………………12 Voyant de contrôle ……………………………………………………………………………12 Sécurité ………………………………………………………………………………………14 Introduction …………………………………………………………………………………14 Mise en service………………………………………………………………………………15 Matériel livré …………………………………………………………………………………15 Déclaration rapide ……………………………………………………………………………15 Déclaration à une autre base…………………………………………………………………16 Limitations ……………………………………………………………………………………16 Installation ……………………………………………………………………………………16 Systéme avec plusieurs répéteurs ………………………………………………………17 Déclaration de plusieurs répéteurs …………………………………………………………17 Systéme avec plusieurs répéteurs : configuration en étoile ………………………………17 Systéme avec plusieurs répéteurs : configuration en série…………………………………19 Montage mural………………………………………………………………………………20 Aide à la recherche d’erreurs ……………………………………………………………20 Informations importantes …………………………………………………………………21 Entretien ………………………………………………………………………………………21 Recyclage (Respect de l'environnement) ……………………………………………………21 Homologation et conformité…………………………………………………………………21 Label CE ………………………………………………………………………………………22 Garantie et support …………………………………………………………………………22 Aide ……………………………………………………………………………………………22 Sommaire14 20407954xx_ba_b3 Sécurité Nous vous conseillons de lire attentivement ce mode d’emploi et les consignes de sécuri- té avant la mise en service de l’appareil. En cas de cession à un tiers, veuillez toujours joindre le mode d’emploi. Attention: Avertissement d’un danger, respecter les conseils de sécurité! ➭ La température ambiante doit se situer entre 5 °C et 40 °C. ➭ Utilisez exclusivement l’adaptateur secteur fourni pour le répéteur : MN-A002-A080 ; 7.5 V , 300mA de MEIC ➭ L’utilisation d’autres types d’adaptateurs secteur peut s’avérer dangereuse et perturber le fonctionnement de l’appareil, voire l’endommager. ➭ L’adaptateur AC/DC doit être connecté à un réseau d’alimentation en courant alternatif 100-240 V. ➭ L’adaptateur secteur doit être facilement accessible. ➭ Pour débrancher l’appareil du réseau électrique, retirez d’abord le câble secteur de la prise murale. ➭ N’utilisez pas le répéteur dans les environnements présentant un risque d’explosion (ateliers de peinture, stations-service, etc.). ➭ Ne placez pas le répéteur dans des salles de bains ou de douches. ➭ Les signaux radio peuvent altérer le fonctionnement de certains appareils médicaux. ➭ Ne touchez pas les contacts à nu ! Introduction Le répéteur Swisscom DECT/Rousseau a une portée de jusqu'à 300 mètres en extérieur et de jusqu'à 50 mètres en intérieur. Il permet d'étendre la couverture et d'améliorer la qualité de la réception des appareils Rousseau ou DECT placés dans différentes zones éloignées, que ce soit à la maison ou au bureau. Le répéteur est parfaitement adapté au fonction- nement des combinés Rousseau et DECT supportant la fonctionalité répéteur.

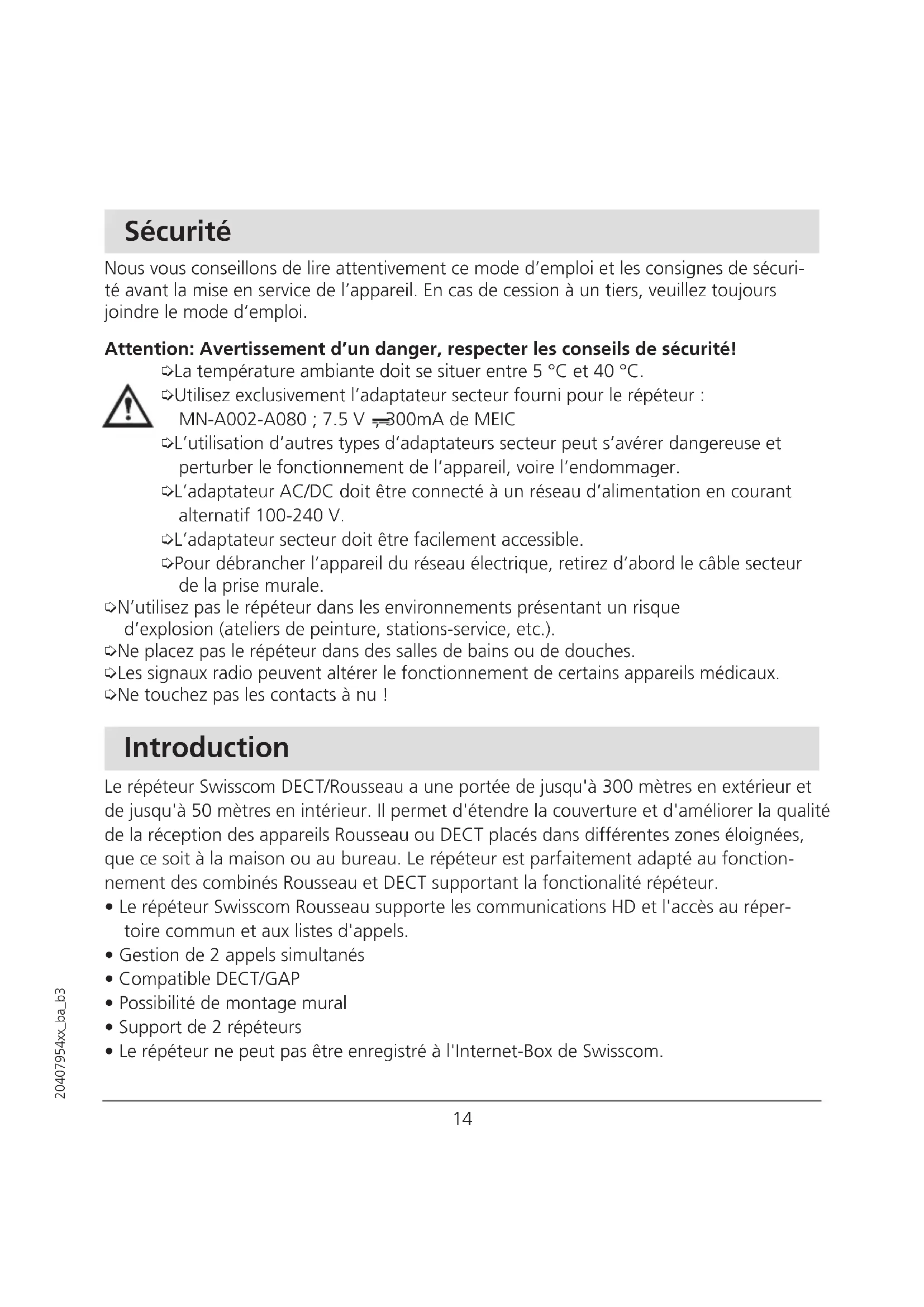

• Le répéteur Swisscom Rousseau supporte les communications HD et l'accès au réper- toire commun et aux listes d'appels.

• Possibilité de montage mural

• Support de 2 répéteurs

• Le répéteur ne peut pas être enregistré à l'Internet-Box de Swisscom.15 20407954xx_ba_b3 Mise en service Matériel livré ➭ 1 Répéteur ➭ 1 Adaptateur secteur ➭ 1 Manuel d'instructions en plusieurs langues Déclaration rapide

1. Préparation de la base

• Vérifiez qu'au moins un combiné est déclaré à la base

• Désactivez le mode Ecomode plus (depuis le combiné)

• Activez le mode Répéteur (depuis le combiné)

• Placez la base en mode déclaration (en appuyant longuement sur la touche « déclaration » ou « page »)

2. Mettez en service le répéteur

• Placez le répéteur près de la base

• Branchez le répéteur au secteur en utilisant l'adapteur fourni

• Le voyant rouge en façade du répéteur clignote lentement (1,5 s/1,5 s) Le répéteur se place automatiquement en mode d'association

• Patientez jusqu’à ce que le voyant blanc s’allume

• La déclaration est terminée

3. Placez le répéteur à l'emplacement choisi

• Si le voyant rouge clignote rapidement, veuillez le déplacer à un endroit où la force de signal est plus forte Nota : En cas d'échec de la déclaration du répéteur, le voyant rouge sur le répéteur continue de clignoter lentement. La procédure de déclaration rapide doit alors être répétée.16 20407954xx_ba_b3 Déclaration à une autre base Le bouton de déclaration permet aussi d'annuler la déclaration actuelle du répéteur. Si le répéteur doit être déclaré à une autre base, appuyez sur le bouton de déclaration pour démarrer et exécuter la procédure de déclaration rapide. Limitations

• L'activation du mode « Ecomode plus » n'est plus possible avec l'utilisation du répé- teur.

• L'encryption des appels n’est plus possible en mode répéteur.

• La mise à jour du logiciel du combiné n'est possible que sur la base.

• Le répéteur ne peut pas être enregistré à l'Internet-Box de Swisscom. Installation Pour obtenir les meilleures conditions de fonctionnement du répéteur, il est essentiel de bien le placer : ➭ Choisissez de le placer en hauteur afin d'obtenir une bonne réception de la base. ➭ Pour éviter d'éventuelles interférences, ne placez pas le répéteur près d'un appareil électronique tel qu'une chaîne hi-fi, des appareils de bureau ou un four à micro-ondes. ➭ Évitez de placer le répéteur près de sources de chaleur comme des radiateurs ou près d'obstacles comme une porte métallique, des murs épais, des niches ou des placards. ➭ Gardez un intervalle d'au moins 10 mètres entre deux répéteurs avec des zones de couverture qui se chevauchent. ➭ Si le répéteur est placé à un endroit où la réception du combiné est faible, le fonction- nement du système ne sera pas optimum. Essayez différents endroits possibles pour déterminer le meilleur emplacement pour le répéteur. Effectuez un appel et déplacez-vous avec le combiné pour déterminer la cou- verture de la base. Installez le répéteur dans la zone de couverture où la force du signal entre le combiné et la base est correcte. Pour obtenir une bonne couverture du répéteur, placez-le à mi-chemin entre la base et l'endroit où le combiné perd la connexion. La zone de couverture s'étend à présent tout autour du répéteur.17 20407954xx_ba_b3 Systéme avec plusieurs répéteurs Vous pouvez déclarer au maximum 2 répéteurs à la base afin d'étendre encore plus la couverture. La couverture de la base est ainsi étendue dans plusieurs directions y compris vers le haut et le bas (par exemple, pour couvrir plusieurs étages dans un bâtiment). Quand les répéteurs sont correctement positionnés (chevauchement entre la zone de couverture par la base et/ou un autre répéteur), vous pouvez vous déplacer avec le com- biné d'une zone à un autre (cellule) tout en restant en conversation. Le combiné est itinérant d'une cellule à un autre (transfert intercellulaire) sans interruption de la conver- sation. Les différentes configurations d'installation de répéteurs sont décrites dans les para- graphes ci-après : configuration en étoile (dans la zone de couverture de la base) ou con- figuration en cascade (en série). Déclaration de plusieurs répéteurs Lors de la déclaration de plusieurs répéteurs à une base, les répéteurs doivent être déclarés l'un après l'autre en prenant soin que le premier soit dans la zone de couverture du second. Pour ce faire, il est nécessaire de mettre le premier répéteur près de la base avant de déclarer le second répéteur. Ceci est particulièrement important en cas d'ajout par la suite d'un répéteur. Systéme avec plusieurs répéteurs : configuration en étoile 2 répéteurs, au maximum, peuvent être réunis dans une configuration en étoile (dans la zone de couverture de la base) ce qui étend la portée de la base dans toutes les direc- tions. Dans de bonnes conditions, la couverture est doublée avec une configuration en étoile.18 20407954xx_ba_b3 Pour créer une bonne configuration en étoile :

• Placez d'abord la base à l'endroit ou vous passez le plus d'appels.

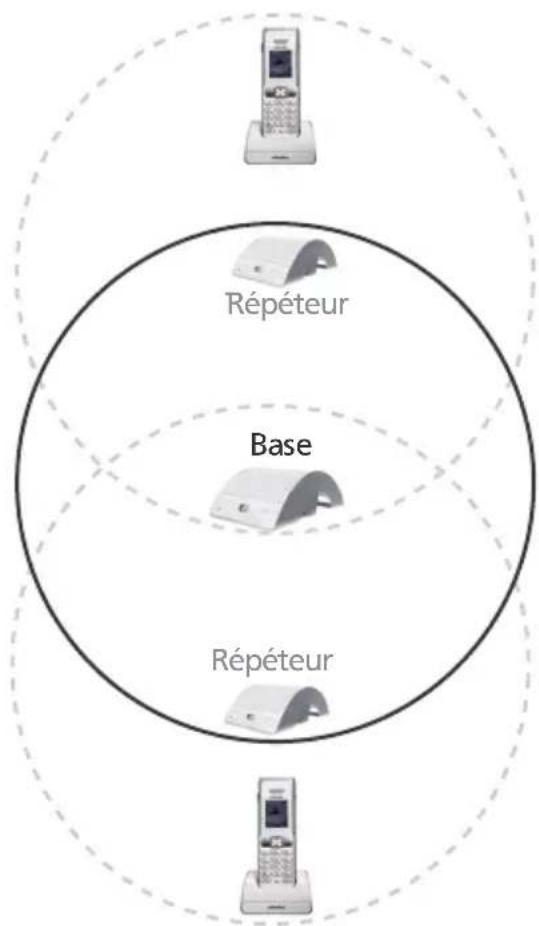

• Déclarez tous les répéteurs puis éteignez-les.

• Ensuite, déplacez-vous avec le combiné dans la direction vers laquelle vous souhaitez étendre la couverture, jusqu'à atteindre la limite de réception. Revenez ensuite à mi-chemin et placez le répéteur. Connectez le répéteur à la prise élec- trique la plus proche et vérifiez qu'il a une bonne connection (le voyant s'allume en blanc).

• Avant d'installer le deuxième répéteur, il est préférable d'éteindre le répéteur précédemment positionné afin d'obtenir une position optimale pour le second répéteur.

• Une fois les deux répéteurs positionnés, mettez-les en service. Le voyant blanc doit être allumé sur les deux répéteurs. Répéteur Répéteur

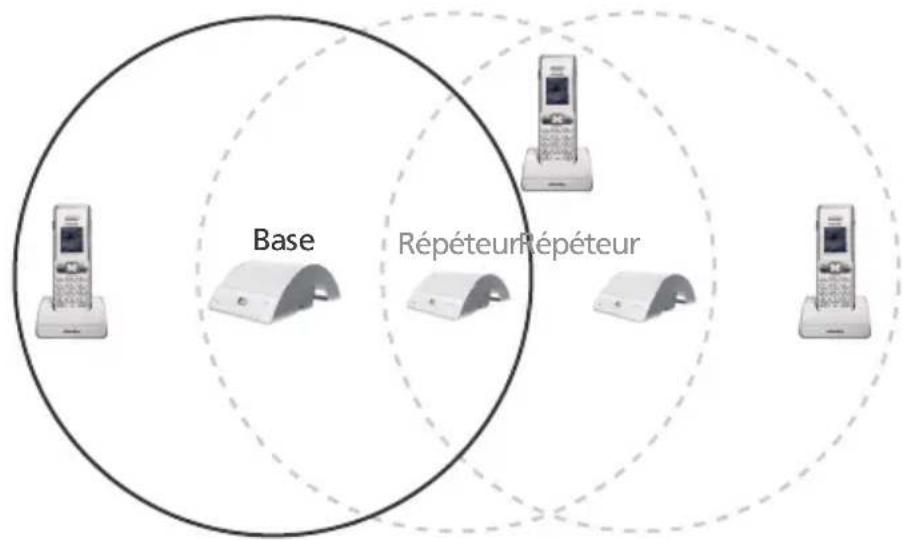

Base19 20407954xx_ba_b3 Systéme avec plusieurs répéteurs : configuration en série Les répéteurs peuvent aussi être utilisés pour étendre la couverture dans une direction donnée à l'aide de 2 répéteurs en série (un répéteur dans la zone de couverture de la base, le second dans la zone de couverture du premier répéteur). Cette configuration permet de doubler la couverture. Pour créer une bonne configuration en série :

• Placez d'abord la base à l'endroit ou vous passez le plus d'appels.

• Déclarez les 2 répéteurs configurés en série et éteignez-les.

• Ensuite, déplacez-vous avec le combiné dans la direction vers laquelle vous souhaitez étendre la couverture jusqu'à atteindre la limite de réception de la base. Revenez ensuite à mi-chemin et placez le premier répéteur. Connectez le premier répéteur à la prise électrique la plus proche, le voyant doit s'allumer en blanc.

• En laissant le premier répéteur en service, déplacez-vous plus avant dans la direc- tion vers laquelle vous souhaitez étendre la couverture jusqu'à atteindre la limite de réception du premier répéteur. Revenez ensuite à mi-chemin et placez le second répéteur. Connectez le second répéteur à la prise électrique la plus proche, le voy- ant doit s'allumer en blanc.

• Pendant un appel, avec une configuration en série, les voyants blancs des deux répéteurs clignoteront pour indiquer que l'appel est relayé. Base

Répéteur Répéteur20 20407954xx_ba_b3 Montage mural Le répéteur peut aisément être fixée à un mur :

1. Retournez l’appareil de façon à le voir de dos.

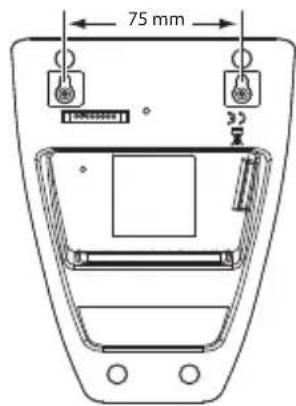

2. Percez deux trous dans le mur en respectant un écart de 75

mm entre les deux trous. 3 Insérez-y 2 chevilles et 2 vis appropriées. Gardez une marge d’environ 3 mm entre les têtes des vis et le mur.

4. Fixez le répéteur au mur.

Aide à la recherche d’erreurs Symptôme Solution Voyant blanc Voyant rouge Éteint Éteint Éteint Clignotant rapidement Éteint Clignotant lentement

• Vérifiez et réinserez l'adapteur secteur (le voy- ant blanc de la base doit être allumé).

• La force de signal est faible : placez le répéteur plus près de la base ou vérifiez que la base est en service.

• Le répéteur n'est pas déclaré à la base. Exé- cutez la procédure de déclaration rapide. 75 mm21 20407954xx_ba_b3 Informations importantes Entretien Nettoyez l'appareil avec un chiffon antistatique ou légèrement humide. N'utilisez pas de nettoyant ou de produits chimiques. Recyclage (Respect de l'environnement) À la fin de sa vie utile, le répéteur ne doit pas être jeté avec les déchets domes- tiques habituels. Veuillez le déposer à un point de collecte de traitement des appareils électriques ou électroniques : voir le symbole sur le produit, dans le mode d'emploi et/ou sur l'emballage. Certains matériaux qui composent ce produit sont recyclables : prenez soin de le déposer auprès d'un centre de recyclage. Par le recyclage des éléments ou des matériaux bruts de ce produit, vous contribuez à sauvegarder l'environnement. Homologation et conformité Le répéteur est conforme aux exigences fondamentales de la Directive R&TTE 99/5/CE. Elle est destinée au raccordement et au fonctionnement dans le pays membre indiqué sur la base et/ou l’emballage. La déclaration de conformité peut être consultée à l'adresse suivante: www.swisscom.ch22 20407954xx_ba_b3 Label CE Cet appareil satisfait à la directive UE 99/5/CE concernant les équipements hertziens, les équipements terminaux de télécommunications et la reconnaissance mutuelle de leur conformité ainsi que de La conformité du répéteur avec les directives ci-dessus est attestée par le label CE. Garantie et support Support Si vous avez des questions générales concernant par ex. des produits et des services, veuillez vous adresser au service client de Swisscom au numéro gratuit 0800 800 800 ou consulter notre site internet www.swisscom.ch . Garantie Les prestations de réparation sont exécutées selon les «dispositions de garantie de Swisscom (Suisse) SA». Si le client constate des défauts, il peut s’adresser au point de vente ou au service après- vente correspondant de Swisscom. Le dépôt et le retrait de l’appareil sont à la charge de l’acheteur, même dans le cas d’un recours en garantie. Pour les défauts et dysfonctionne- ments réparés sur demande de l’acheteur à son domicile (ce qui n’est pas possible pour tous les appareils), le déplacement, le véhicule et la durée du travail seront facturés au client par Swisscom. Restrictions La garantie ne couvre pas le matériel nécessaire au fonctionnement, ni les consommables tels que piles, accumulateurs ou supports informatiques (p. ex. mode d’emploi fourni sous forme de cédérom ou sur papier). Elle ne couvre pas non plus les défauts dus à l’ef- fet de l’humidité ou à d’autres facteurs extérieurs (dommages dus à une chute, une pres- sion ou un choc, y compris les dégâts de transport). Aide Pour toute question, par exemple sur les produits, les services, etc. vous pouvez vous adresser au service de renseignements Swisscom (numéro gratuit 0800 800 800).23 20407954xx_ba_b324 20407954xx_ba_b3 Guida rapida all’uso
