Repeater - Telefono SWISSCOM - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di prodotto	Ripetitore di segnale telefonico
Compatibilità	Compatibile con reti mobili 2G, 3G, 4G
Copertura	Fino a 300 m² in ambienti interni
Frequenze supportate	800 MHz, 900 MHz, 1800 MHz, 2100 MHz
Installazione	Installazione facile con guida all'uso inclusa
Alimentazione	Alimentazione tramite adattatore di rete incluso
Manutenzione	Controllo regolare delle connessioni e aggiornamento del firmware
Sicurezza	Conforme alle norme di sicurezza CE
Garanzia	Garanzia di 2 anni
Informazioni aggiuntive	Verificare la legislazione locale sull'uso dei ripetitori di segnale

Domande frequenti - Repeater SWISSCOM

Come si installa il SWISSCOM Repeater?

Per installare il SWISSCOM Repeater, collegarlo a una presa elettrica e posizionarlo a metà strada tra il router e l'area in cui si desidera migliorare la copertura. Seguire le istruzioni dell'app o del manuale per configurarlo.

Il ripetitore non si accende, cosa devo fare?

Verificare che il ripetitore sia correttamente collegato e che la presa funzioni. Se il dispositivo non si accende ancora, provare a scollegarlo e ricollegarlo dopo qualche secondo.

Perché la connessione è sempre instabile?

Assicurarsi che il ripetitore sia posizionato in un'area con un buon segnale dal router principale. Evitare ostacoli come pareti spesse o dispositivi elettronici che potrebbero interferire con il segnale.

Come si configurano le impostazioni del mio ripetitore?

Utilizzare l'app dedicata o accedere all'interfaccia web del ripetitore tramite un browser inserendo il suo indirizzo IP. Accedere con le proprie credenziali e sarà possibile modificare le impostazioni di connessione.

Il ripetitore non trova la rete, cosa devo fare?

Verificare che il router principale sia acceso e che il segnale sia sufficientemente forte. Riavviare il ripetitore e provare nuovamente a connetterlo alla rete.

Posso usare più ripetitori in casa?

Sì, è possibile utilizzare più ripetitori per estendere la copertura in casa. Assicurarsi che siano configurati correttamente per evitare interferenze.

Come si resetta il ripetitore alle impostazioni di fabbrica?

Per resettare il ripetitore, individuare il pulsante di reset, premerlo e tenerlo premuto per circa 10 secondi finché i LED non lampeggiano. Questo ripristinerà le impostazioni di fabbrica.

Il segnale è buono ma non ho accesso a Internet. Perché?

Verificare che la connessione Internet funzioni correttamente con il router principale. Se il router funziona ma il ripetitore non trasmette, provare a scollegarlo e ricollegarlo.

Il ripetitore è lento, cosa posso fare?

Potrebbe essere dovuto a una posizione scorretta del ripetitore. Assicurarsi che sia posizionato in un'area dove riceve un buon segnale dal router principale. Evitare inoltre di avere troppi dispositivi connessi contemporaneamente.

MANUALE UTENTE Repeater SWISSCOM

Guida rapida all'uso

1. Preparare la base

• Spegnere la modalità Ecomode plus
  • Accendere la modalità Repeater
• Regolare la base sulla modalità registrazione

2. Avviare il ripetitore

• Posizionare il ripetitore vicino alla base
  • Collegare l'adattatore principale
• Il LED sul lato anteriore del ripetitore lampeggia lentamente in rosso (1,5 s/1,5 s)
• Attendere finchè il LED bianco si accende
• La registrazione è completa

3. Collocare il ripetitore nella posizione desiderata

- Se il LED rosso lampeggia velocemente, scegliere un posto con una maggiore potenza di segnale

Breve descrizione dello Swisscom Repeater

1 LED (rosso o bianco)
2 Tasto di registrazione

① ②

Segnali LED

Il LED non si illumina: Non c'è corrente
LED bianco, accesso fisso: Corrente,	funzionamento normale, registrato e buona potenza di segnale
LED rosso lampeggia velocemente: Ricerca o bassa qualità del segnale
LED rosso lampeggia lentamente: Non registrato/Pronto per la registrazione
LED bianco lampeggia: Chiamata attiva o scambio di informazioni tra portatile e base

Indice

Guida rapida all'uso 24

Breve descrizione dello Swisscom Repeater....24

Segnali LED 24

Avvertenze di sicurezza 26

Introduzione 26

Messa in funzione ....27

Controllare il contenuto dell'imballaggio....27

Registrazione facile 27

Registrazione su di un'altra base 28

Limiti....28

Collocazione 28

Sistema con più ripetitori 29

Registrazione di più ripetitori....29

Più Ripetitori: configurazione a stella 29

Più Ripetitori: configurazione a cascata 31

Posizionamento a muro ....32

Come intervenire personalmente in caso di 32

anomalie ed errori ....32

Informazioni importanti....33

Manutenzione 33

Riciclaggio (protezione ambientale) 33

Omologazione e conformità 33

Marchio CE 34

Garanzia e servizio clienti 34

Assistenza 34

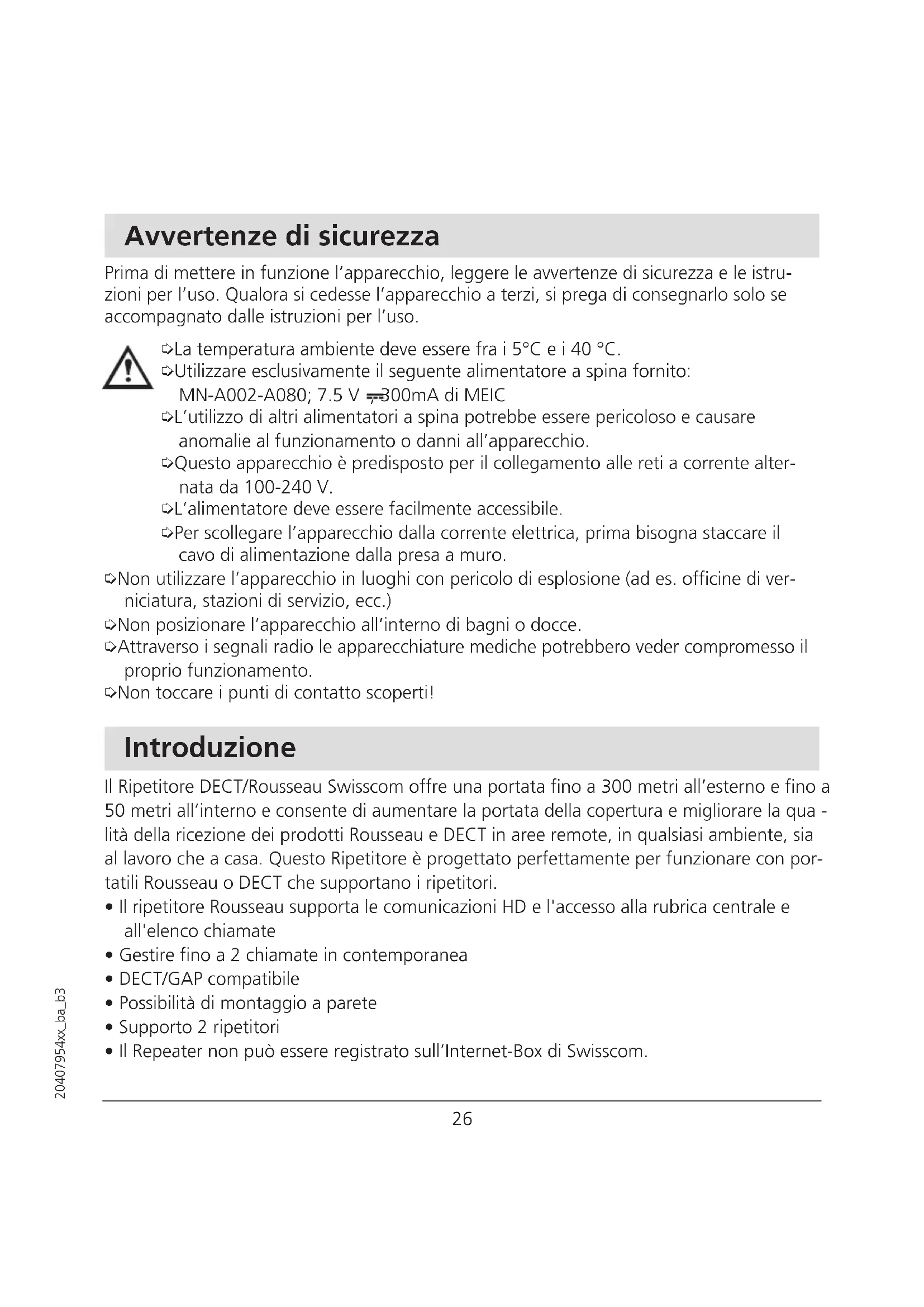

Avvertenze di sicurezza

Prima di mettere in funzione l'apparecchio, leggere le avvertenze di sicurezza e le istruzioni per l'uso. Qualora si cedesse l'apparecchio a terzi, si prega di consegnarlo solo se accompagnato dalle istruzioni per l'uso.

→La temperatura ambiente deve essere fra i 5°C e i 40 °C.
Utilizzare esclusivamente il seguente alimentatore a spina fornito: MN-A002-A080; 7.5 V =300mA di MEIC
L'utilizzo di altri alimentatori a spina potrebbe essere pericoloso e causare anomalie al funzionamento o danni all'apparecchio.
→Questo apparecchio è predisposto per il collegamento alle reti a corrente alternata da 100-240 V.
L'alimentatore deve essere facilmente accessibile.
Per scollegare l'apparecchio dalla corrente elettrica, prima bisogna staccare il cavo di alimentazione dalla presa a muro.

Non utilizzare l'apparecchio in luoghi con pericolo di esplosione (ad es. officine di verniciatura, stazioni di servizio, ecc.)
Non posizionare l'apparecchio all'interno di bagni o docce.
- Attraverso i segnali radio le apparecchiature mediche potrebbero veder compromesso il proprio funzionamento.
Non toccare i punti di contatto scoperti!

Introduzione

Il Ripetitore DECT/Rousseau Swisscom offre una portata fino a 300 metri all'esterno e fino a 50 metri all'interno e consente di aumentare la portata della copertura e migliorare la qualità della ricezione dei prodotti Rousseau e DECT in aree remote, in qualsiasi ambiente, sia al lavoro che a casa. Questo Ripetitore è progettato perfettamente per funzionare con portatili Rousseau o DECT che supportano i ripetitori.

• Il ripetitore Rousseau supporta le comunicazioni HD e l'accesso alla rubrica centrale e all'elenco chiamate
• Gestire fino a 2 chiamate in contemporanea
• DECT/GAP compatibile
• Possibilità di montaggio a parete
• Supporto 2 ripetitori
• Il Repeater non può essere registrato sull'Internet-Box di Swisscom.

Messa in funzione

Controllare il contenuto dell'imballaggio

1 Repeater
1 alimentatore a spina
1 manuale utente multilingue

Registrazione facile

1. Preparare la base

• Assicurarsi che il portatile sia registrato alla stazione base
- Spegnere la modalità Ecomode plus (sul portatile)
- Accendere la modalità Repeater (sul portatile)
- Impostare la base sulla modalità registrazione (premendo il tasto «registrazione» o «cerca» per qualche secondo)

2. Avviare il ripetitore

• Posizionare il ripetitore vicino alla base
• Collegare il ripetitore utilizzando l'adattatore di alimentazione fornito
• Il LED sul lato anteriore del ripetitore lampeggia lentamente in rosso (1,5 s/1,5 s) Il ripetitore entra automaticamente in modalità associazione
• Attendere finchè il LED bianco si accende e quello rosso si spegne
  • La registrazione è completa

3. Collocare il ripetitore nella posizione desiderata

- Se il LED rosso lampeggia velocemente, scegliere un posto con una maggiore potenza di segnale

Nota:

In caso non si riesca a effettuare la registrazione del ripetitore, il LED rosso del ripetitore lampeggerà lentamente. Sarà necessario ripetere i passaggi della registrazione facile.

Registrazione su di un'altra base

Il tasto Registrazione può essere usato per scollegare il Ripetitore dalla registrazione attuale. Nel caso in cui il ripetitore vada registrato a un'altra base, premere il tasto Registrazione per avviare la procedura di registrazione facile e poi seguire tutti i passaggi successivi.

Limiti

• Ecomode plus non supportato quando il Ripetitore è in uso.
• Criptaggio della conversazione non supportato quando il Ripetitore è in uso.
• Gli aggiornamenti del software del portatile sono possibili solo dalla stazione base.
• Il Repeater non può essere registrato sull'Internet-Box di Swisscom.

Collocazione

Per assicurarsi le migliori condizioni di funzionamento del ripetitore, è importante posizionarlo correttamente:

Scegliere una posizione rialzata con una buona ricezione della stazione base.
Scegliere una posizione rialzata con una buona ricezione della stazione base.
Per evitare interferenze reciproche, non posizionare il ripetitore nelle immediate vicinanze di apparecchi elettronici come impianti hi-fi, dispositivi da ufficio o forni a microonde.
Evitare di collocare il ripetitore vicino a fonti di calore o a ostacoli come porte in metallo, pareti spesse, nicchie o credenze.
Osservare una distanza minima di 10 metri quando si installano due ripetitori in un'area di portata comune.
Se il ripetitore è posizionato in un luogo dove il portatile mostra una connessione debole con la base, il funzionamento del sistema non sarà ottimale.

Per trovare la miglior collocazione possibile del ripetitore è necessario provarne diverse. Effettuare una chiamata e spostarsi con il portatile per determinare l'area di miglior ricezione dalla base. È possibile installare il ripetitore in una posizione entro l'area di coper tura, dove esiste una buona connessione tra il portatile e la base. Per una buona copertura del ricevitore, è consigliabile tornare nel punto corrispondente a metà del raggio di portata prima di perdere il segnale e collocare lì il ricevitore. Una nuova area di ricezione è ora disponibile intorno al ripetitore.

Sistema con più ripetitori

È possibile registrare fino a 2 ripetitori sulla base, per estenderne la portata. Questo consente di estendere il raggio di ricezione in varie direzioni – incluse orizzontale e verticale (es.: attraverso diversi piani di un edificio).

Se i ripetitori sono posizionati correttamente (sovrapponendosi alla ricezione della base, o a quella di un altro ricevitore), è possibile passare da un'area (cell) a un'altra continuando a parlare con il portatile. Il portatile passa automaticamente da un'area all'altra (passaggio) senza influenzare la chiamata telefonica.

I ripetitori si possono installare entro il raggio di portata delle basi come mostrano le seguenti spiegazioni, in una configurazione a stella (nell'area di copertura della base), o in una configurazione a cascata (in serie).

Registrazione di più ripetitori

Quando si registrano più ripetitori a una base, bisogna registrarne uno alla volta assicurandosi che il primo sia nell'area di copertura del secondo.

Per questo, è necessario avviare il primo ripetitore vicino alla base prima di registrarne il secondo.

Questo è particolarmente importante quando si aggiunge un nuovo ripetitore più avanti.

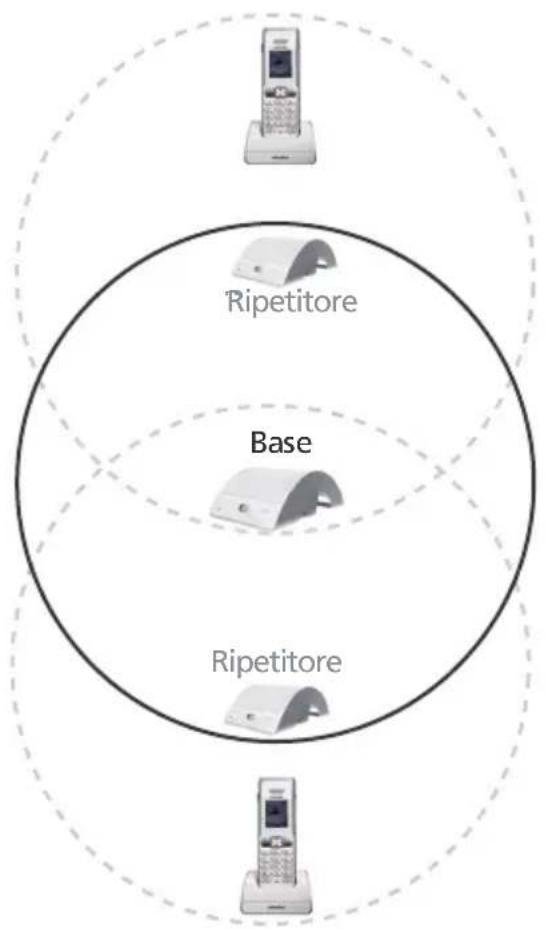

Più Ripetitori: configurazione a stella

2 ripetitori possono essere utilizzati in una configurazione a stella (nell'area di copertura della base), per estendere il raggio di portata della base in tutte le direzioni. In condizioni ottimali, la portata può essere raddoppiata grazie a questa configurazione.

Per una configurazione a stella corretta:

• Collocare la base nel luogo in cui si effettua la maggior parte delle chiamate.
• Registrare tutti i ripetitori e poi spegnerli tutti.
• Poi, andando nella direzione verso cui si desidera estendere la portata, spostarsi con il portatile fino a raggiungere il limite. A questo punto ripercorrere indietro metà della distanza, questo dovrebbe essere il posto migliore in cui collocare il primo ripetitore. Collegare il primo ripetitore alla presa più vicina e controllare che la connessione sia buona (il LED si accende in bianco).
• Prima di collocare il secondo ripetitore, è meglio scollegare quello aggiunto in precedenza per garantire il posizionamento ottimale del secondo ripetitore.
• Una volta che i due ripetitori sono posizionati individualmente, accenderli. Il LED bianco dovrebbe essere acceso sui due i ripetitori.

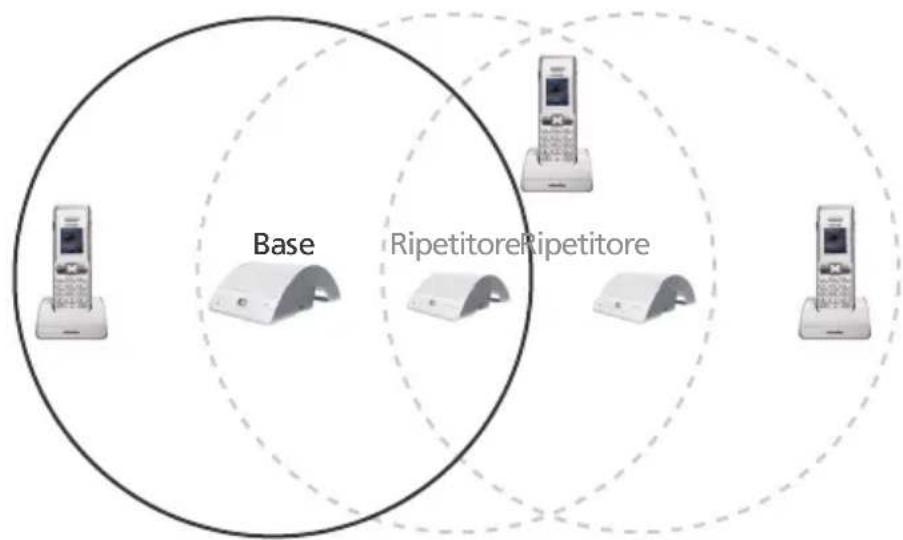

Più Ripetitori: configurazione a cascata

I ripetitori possono essere usati anche per estendere la portata in una direzione specifica usando 2 ripetitori a cascata (un ripetitore nell'area di copertura della base e un secondo ripetitore nell'area di copertura del primo ripetitore). Una cascata a 2 ripetitori consente di doppiare la portata.

Base RipetitoreRipetitore

Per una configurazione a cascata corretta:

• Posizionare la base nel luogo in cui si effettua la maggior parte delle chiamate.
• Registrare i 2 ripetitori desiderati e spegnerli.
• Procedendo nella direzione in cui si vuole estendere la portata, spostarsi con la cornetta fino al raggiungimento del limite della copertura dalla base. A questo punto ripercorrere indietro metà della distanza, questo dovrebbe essere il posto migliore in cui collocare il primo ripetitore. Collegare il primo ripetitore alla presa più vicina, il LED deve accendersi in bianco.
• Con il primo ripetitore collegato, spostarsi con il portatile sempre nella direzione in cui si vuole estendere la portata, fino a raggiungere il limite di copertura del ripetitore. A questo punto ripercorrere indietro metà della distanza, questa dovrebbe essere la posizione ottimale dove collocare il secondo ripetitore. Collegare il secondo ripetitore alla presa più vicina, il LED deve accendersi in bianco.
• Durante una chiamata in modalità cascata, i LED su entrambi i ripetitori lampeggiano in bianco indicando che la chiamata viene trasmessa.

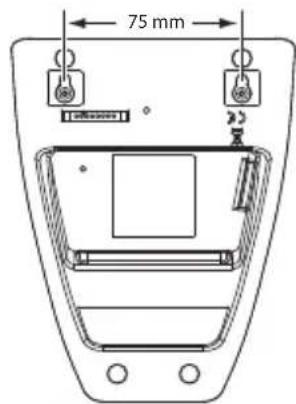

Posizionamento a muro

È inoltre possibile fissare a muro il ripetitore:

1. Girare l'apparecchio sul retro.
2. Trapanare due fori nel muro nel punto desiderato (distanza fra i fori = 75 mm).
3. Inserire 2 tasselli e 2 viti nel muro. Lasciare spuntare le viti per ca. 3 mm dal muro.
4. Fissare l'apparecchio al muro.

75 mm

Come intervenire personalmente in caso di anomalie ed errori

Sintomo SoluzioneLED bianco LED rosso
Spento Spento	• Controllare e reinserire l'adattatore di alimentazione (il LED della base deve essere acceso bianco fisso).
Spento Lampeggiamento veloce	• Potenza del segnale scarsa, collocare il ripetitore più vicino alla base o controllare che questa sia accesa.
Spento Lampeggiamento lento	• Il ripetitore non è registrato alla base. Seguire la procedura di registrazione facile.

Informazioni importanti

Manutenzione

Pulire l'apparecchio solamente con un panno morbido leggermente umido o antistatico. Non utilizzare detersivi o prodotti chimici.

Riciclaggio (protezione ambientale)

Al termine del ciclo di vita del prodotto, il ripetitore non deve essere gettato come un classico rifiuto domestico. La preghiamo di portarlo presso un punto di raccolta per la gestione di dispositivi elettrici ed elettronici: vedere il simbolo sul prodotto, nel manuale d'uso e/o sulla confezione.

Alcuni materiali usati nel prodotto possono essere riciclati se portati presso un deposito di riciclaggio. Riciclando le parti o i materiali grezzi dei prodotti utilizzati, darà un contributo importante alla protezione dell'ambiente.

Omologazione e conformità

Il Rousseau Repeater è conforme ai requisiti fondamentali della direttiva R&TTE 99/5/CE ed è prevista per il collegamento e l'esercizio nello Stato membro riportato sulla stazione base e/o sull'imballaggio.

La dichiarazione di conformità può essere consultata sul sito:

www.swisscom.ch

Marchio CE

L'apparecchio è conforme ai requisiti della direttiva UE 99/5/CE riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il reciproco riconoscimento della loro conformità.

La conformità dell'apparecchio alle direttive sopra citate è confermata dal marchio CE.

Garanzia e servizio clienti

Servizio clienti

Per informazioni di carattere generale riguardanti ad es. prodotti e servizi, è possibile rivolgersi al servizio clienti di Swisscom al numero telefonico gratuito 0800 800 800 oppure consultare il sito www.swisscom.ch .

Garanzia

Le prestazioni di riparazione vengono eseguite secondo le “disposizioni di garanzia Swiss-com (Svizzera) SA”.

Se si riscontrano dei difetti, il cliente può rivolgersi al punto vendita oppure al relativo servizio clienti di Swisscom. Le spese per l'invio e il ritiro dell'apparecchio sono sempre e comunque a carico dell'acquirente. Per difetti e guasti da riparare al domicilio del cliente su sua richiesta (non possibile per tutti gli apparecchi), Swisscom addebita al cliente le spese per il tragitto, il veicolo e la durata del lavoro.

Limitazioni

La garanzia non si estende al materiale di esercizio o di consumo quali batterie, accumulatori o supporti informativi (ad es. istruzioni per l'uso cartacee o su CD) e neppure a difetti riconducibili all'umidità o ad altri influssi esterni (danni derivanti da caduta, colpi, schiacciamento e trasporto).

Assistenza

Per informazioni generali su prodotti, servizi ecc. chiamare il servizio informazioni di Swisscom (numero gratuito 0800 800 800).

swisscom
