Caractéristique	Détails
Type d'appareil	Autoradio
Compatibilité audio	CD, MP3, WMA
Connectivité	Entrée AUX, USB
Puissance de sortie	4 x 50 Watts
Tuner radio	FM/AM avec présélections
Affichage	Écran LCD rétroéclairé
Fonctionnalités supplémentaires	Lecture Bluetooth, égaliseur audio
Installation	Standard 1 DIN
Maintenance	Nettoyage régulier de l'appareil, vérification des connexions
Sécurité	Protection contre les surcharges, verrouillage de l'appareil
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - CTFX729M AIWA

Comment réinitialiser mon autoradio AIWA CTFX729M ?

Pour réinitialiser votre autoradio, appuyez simultanément sur les boutons 'Power' et 'Volume' pendant environ 10 secondes jusqu'à ce que l'écran s'éteigne et se rallume.

Pourquoi mon autoradio ne s'allume-t-il pas ?

Vérifiez que le câble d'alimentation est correctement connecté et que le fusible n'est pas grillé. Si le problème persiste, contactez le support technique.

Comment appairer mon téléphone via Bluetooth avec l'autoradio ?

Activez le Bluetooth sur votre téléphone, puis sélectionnez 'AIWA CTFX729M' dans la liste des appareils disponibles. Suivez les instructions à l'écran pour finaliser l'appairage.

Mon autoradio ne lit pas mes fichiers audio USB, que faire ?

Assurez-vous que vos fichiers audio sont dans un format compatible (MP3, WAV, etc.) et que la clé USB est formatée en FAT32. Essayez également une autre clé USB pour vérifier si le problème persiste.

Comment régler les stations de radio sur l'autoradio ?

Utilisez le bouton 'Tuner' pour sélectionner AM ou FM, puis tournez le bouton 'Volume' pour rechercher les stations. Vous pouvez également sauvegarder vos stations préférées en appuyant sur les boutons de présélection.

Comment ajuster les paramètres de son de l'autoradio ?

Accédez au menu 'Audio' en appuyant sur le bouton 'Menu', puis utilisez les flèches pour naviguer entre les options d'égaliseur, de balance et de volume, et ajustez selon vos préférences.

L'autoradio ne capte pas bien les stations, que faire ?

Assurez-vous que l'antenne est correctement installée et déployée. Vérifiez également si vous êtes dans une zone avec une bonne couverture radio.

Est-il possible d'écouter de la musique depuis une carte SD ?

Oui, l'autoradio AIWA CTFX729M prend en charge les cartes SD. Insérez la carte SD contenant vos fichiers audio dans le slot prévu à cet effet et sélectionnez 'SD' comme source.

Comment mettre à jour le firmware de l'autoradio ?

Visitez le site officiel d'AIWA pour télécharger le dernier firmware. Suivez les instructions fournies pour installer la mise à jour via USB.

Mon autoradio fait des bruits étranges lors de la lecture, que faire ?

Vérifiez les connexions des haut-parleurs et assurez-vous qu'ils sont bien fixés. Si le problème persiste, essayez de tester l'autoradio avec d'autres haut-parleurs.

Comment changer la langue de l'interface de l'autoradio ?

Accédez au menu 'Settings', puis sélectionnez 'Language' pour choisir la langue souhaitée parmi les options disponibles.

MODE D'EMPLOI CTFX729M AIWA

Nous vous remercions d'avoir besoin ce produit AIWA. Pour optimiser ses performances, veuilles dire attentivement ce mode d'emploi.

Outre ce mode d'emploi, veuilles également vous référer aux manuels d'installation et de connexion séparés.

PRECAUTIONS

Cet apparéil est concu pour fonctionner uniquement dans un système électrique à masse négative CC de 12 volts.
- Pour éviter tout court-circuit, déconnecter le terminal de batterie automobile négative jusqu'à ce que l'appareil soit monté et entièrement connecté.
- Au remplacement du fusible, bien utiliser un fusible de même ampérage. L'emploi d'un fusible à ampérage supérieur peut sérieusement endommager l'appareil.
- Maintainir les tournevis, etc. ou autres objets métalliques ou magnétiques éloignés de la tete de lecture.
- Quand la voiture est garée en plein soleil en eté, la température peut considérablement augmenter à l'intérieur. Laisser la température ambiente baisser avant de faire fonctionner l'appareil.
- Maintenir le volume à un niveau permettant d'entendreles averissements sonores (klaxons, sirènes, etc.).

Remarques sur les cassettes

NE PAS soumettre les cassettes aux rayons directs du soleil, a des temperatures tres chaudes ou tres froides ou a l'humidite. Maintenir les cassettes à I'ecart d'appareils avec aimants integres pour eviter tout bruit non souhaite ou toute perte de qualite du son.

NE PAS toucher la surface de la bande, parce que la saleté ou la poussière pourraient adhérer aux têtes.

Ne pas oublier de retarder la cassette de l'appareil quand il n'est pas utilisé.

ATTENTION

Les modifications ou ajustements à ce produit, non expressement approuvées par le fabricant, peuvent annuler le droit ou l'autorité del'utilisateur à faire fonctionner ce produit.

TABLE DES MATIERES

PANNEAU FRONTAL	3
DETACHEMENT ET FIXATION DU PANNEAU AVANT	4
REGLAGE DE L'HorLOGE	5
FONCTIONNEMENT DE LA RADIO	5
PREREGLAGE DES STATIONS	6
FONCTION MES INFORMATIONS	8
LECTURE DE CASSETTE	10
AJUSTEMENTS DU SON	11
LECTURE DE CHANGEUR DE CD (CT-FX729M seulement)	13
RACCORDEMENT D'UN LECTEUR DE CD/MD PORTABLE OU D'UN AUTRE APPAREIL	14
REGLAGE DE LA TONALITE BIP	15
REGLAGE DE LA COMMANDE DE CONTRASTE	15
DEPANNAGE (CT-FX729M seulement)	16
ENTRETIEN	16
SPECIFICATIONS	17

Ce mode d'emploi couvre le CT-FX729M et le CT-FX719. Les principales différences entre les deux sont indiquées ci-dessous.

	CT-FX729M	CT-FX719
Fonction de contrôle du changeur de CD en option	Oui	Non

	CT-FX729M	CT-FX719
Télécommande	Fournie*	Vendue séparément

*Voir le mode d'emploi fourni avec la télécommande RC-SW1 AIWA pour les détails.

Cet apparéil est doté d'un mode d'affichage (DEMO) spécial qui fait une démonstration des modes d'exploitation de l'appareil. Il commute automatiquement au mode DEMO s'il est mis sous tension et laissé tel quel 5 secondes après la fin de toutes les connexions.

Pour annuler le mode DEMO

En mode DEMO, presser et maintainir enforcé DISP pendant plus de 2 secondes. Pour revenir en mode DEMO, presser et maintainir enforcé une seconde fois DISP pendant plus de 2
seconds.

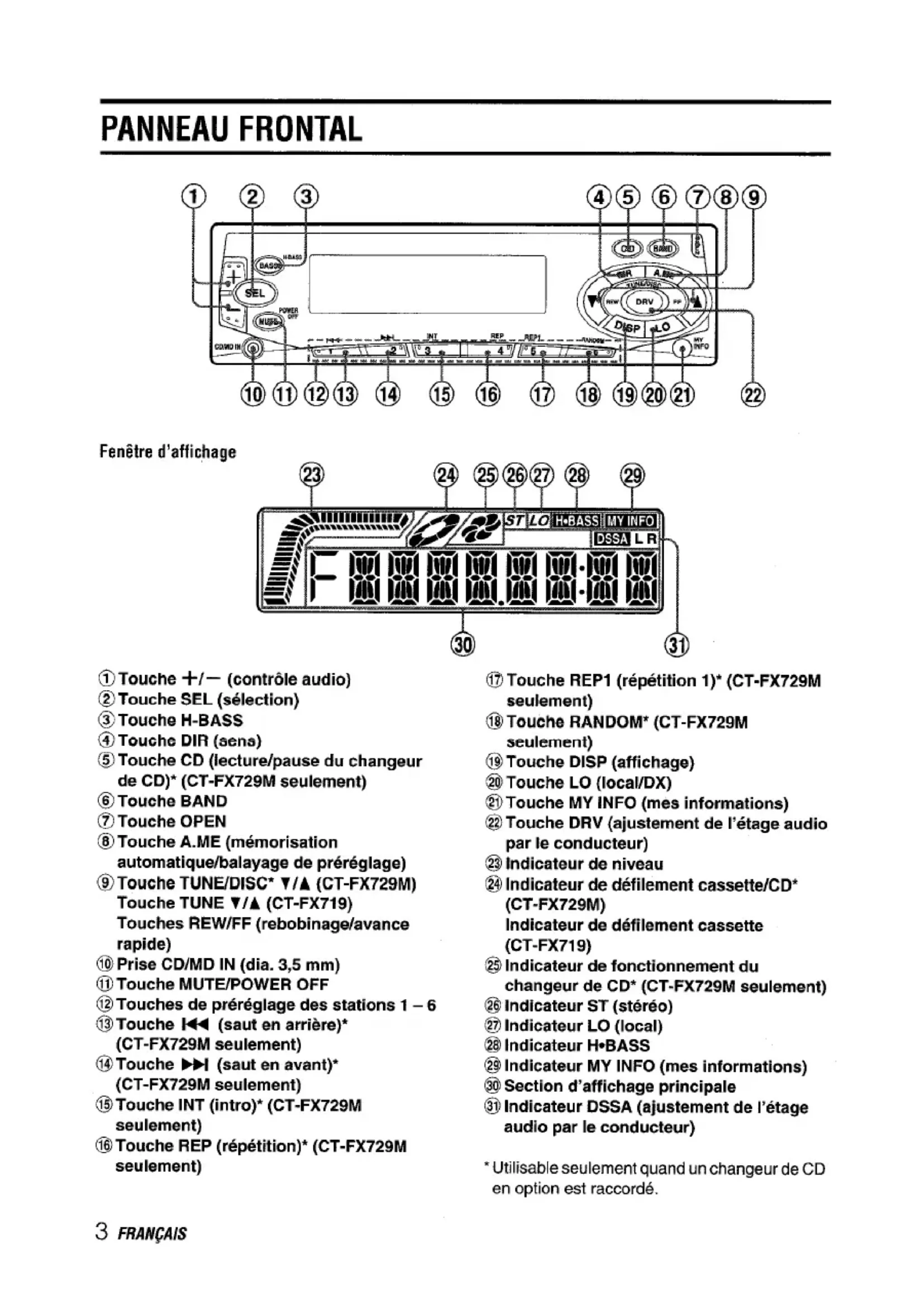

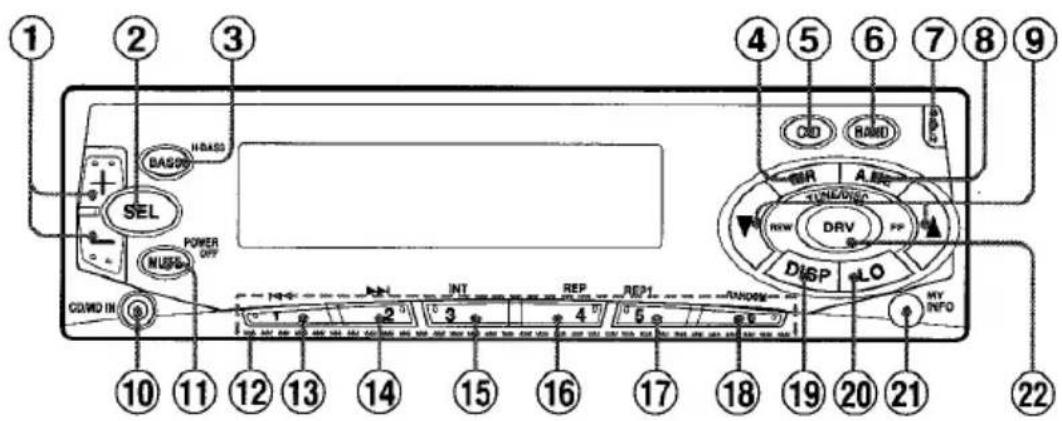

PANNEAU FRONTAL

Fenetre d'affichage

① Touche +/− (contrôle audio)
② Touche SEL (selection)

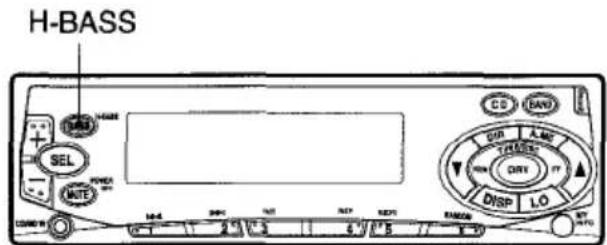

③ Touche H-BASS
④ Touche DIR (sens)
⑤ Touche CD (lecture/pause du changeur de CD) (CT-FX729M seulement)
⑥ Touche BAND
⑦ Touche OPEN
⑧ Touche A.ME (mémorisation automatique/balayage de préréglage)
9 Touche TUNE/DISC* / CT-FX729M Touche TUNE / CT-FX719 Touches REW/FF (rebobinage/avance rapide)
⑩ Prise CD/MD IN (dia. 3,5 mm)
⑪ Touche MUTE/POWER OFF
12 Touches de préreglage des stations 1-6
③ Touche (saut en arrête) (CT-FX729M seulement)
14 Touche (saut en avant) (CT-FX729M seulment)
⑤ Touche INT (intro)* (CT-FX729Msubsection)
⑥ Touche REP (répetition)* (CT-FX729M,subsection)

⑦ Touche REP1 (répetition 1)* (CT-FX729Msubsection)
18 Touche RANDOM (CT-FX729Msubsection)
19 Touche DISP (affichage)
20 Touche LO (local/DX)
② Touche MY INFO (mes informations)
22 Touche DRV (ajustement de l'étage audio par le conducteur)

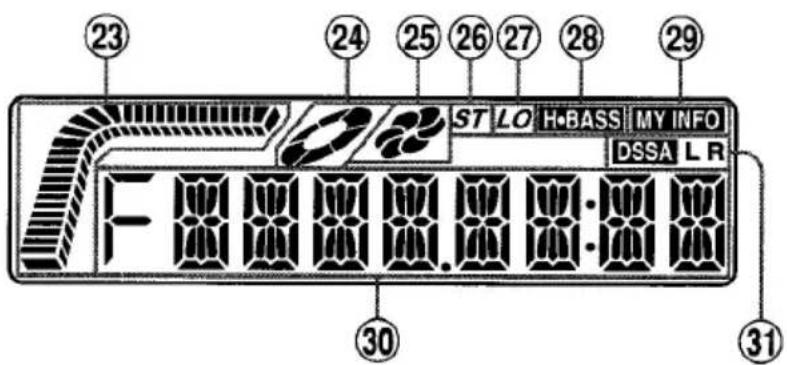

Indicateur de niveau
Indicateur de défilament cassette/CD* CT-FX729M) Indicateur de défilament cassette CT-FX719
25 Indicateur de fonctionnement du changeur de CD^ (CT-FX729M seulement)
Indicateur ST (stereo)
27 Indicateur LO (local)
Indicateur H-BASS
29 Indicateur MY INFO (mes informations)
30 Section d'affichage principale
3 Indicateur DSSA (ajustement de I'etage audio par le conducteur)

*Utilisable seulement quand un changeur de CD en option est raccordé.

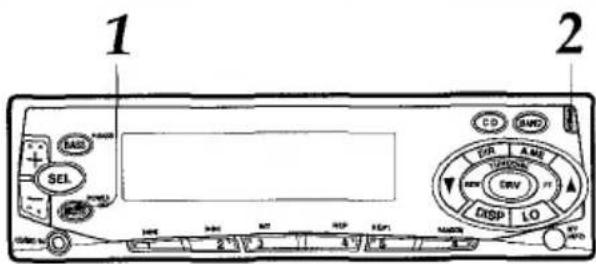

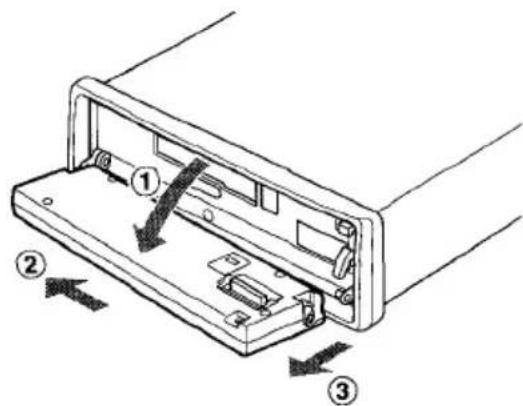

DETACHEMENT ET FIXATION DU PANNEAU AVANT

Il est possible de detacher le panneau avant de l'appareil et de l'emporter quand on laisse la voiture sans surveillance.

Utiliser le sac de transport fourni pour transporter le panneau avant hors de la voiture.

1 Presser et maintainir enforcé MUTE pendant plus de 2 secondes pourmettre l'appareil hors tension.
2 Presser OPEN pour ouvrir le panneau avant et le retirer comme indiqué sur l'illustration 1-3.

Remarques

Si le panneau avant est laissé ouvert, ne rien poser dessus.
Si le panneau avant est transporte dans le sac de transport, ne pas le laisser tomber, ni appliquer de chocs mecaniques dessus, et ne jamais le laisser se mouiller.

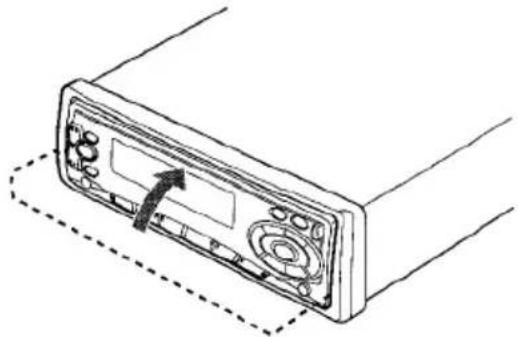

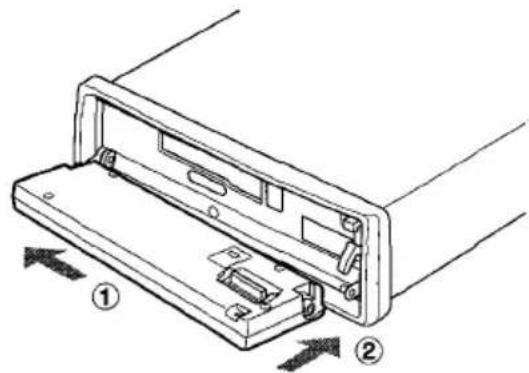

Fixation du panneau avant

1 Ajuster le cote inférieur du panneau avant sur ses chevilles de charnière comme indiqué sur l'illustration ① - ②.

2 Fermer le panneau avant.

Remarques

• Ne pas presser OPEN accidentellement en poussant le panneau avant pour l'immobiliser dans la procEDURE ci-dessus.

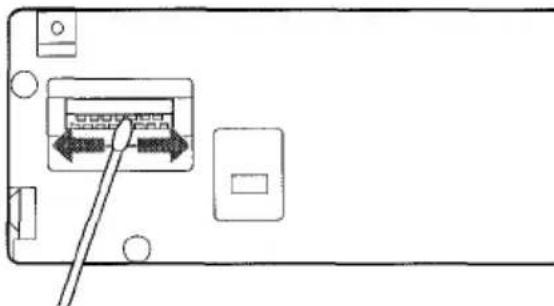

• Ne pas toucher le connecteur au verso du panneau avant, cela pourrait salir et provoquer une mauvaise connexion qui se traduira par un mauvais fonctionnement.

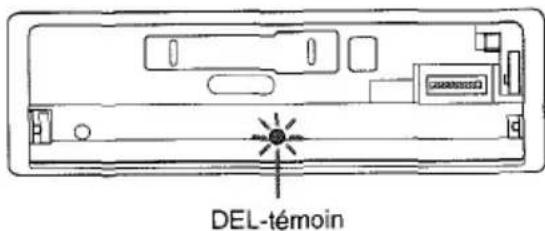

Témoin de sécurité

La DEL-temoin est visible sur l'avant de l'appareil.
quand le panneau avant est detached. Elle est
prevue pour decourager les voleurs, et continue a clignoter quand le panneau avant est detached.
Cet apparéil n'est doté d'aucun autre système de
sécurité, tel qu'avertisseur sonore de sécurité, et il y a donc des limites à son efficacité.

Il est possible demettre l'appareil sous tension en appuyant sur n'importe qu'elle touche, sauf OPEN sur le panneau avant.

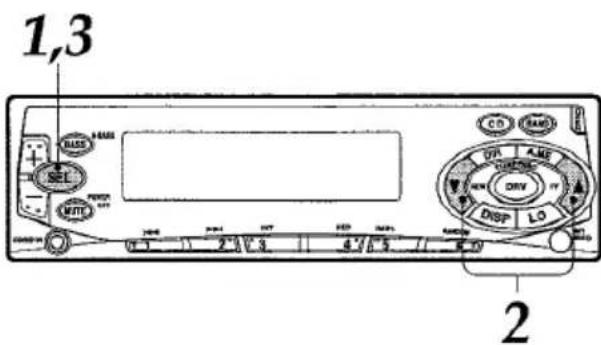

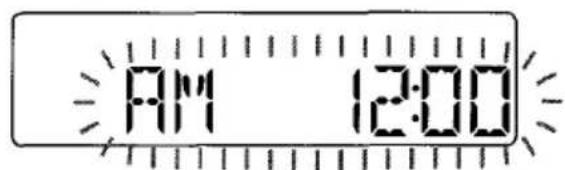

1 L'appareil sous tension, presser et maintenir enforcé SEL pendant plus de 2 secondes jusqu'à ce que l'indication de l'horloge s'affiche.

2 PresserTUNE pourreglerlesheures. Presser TUNE pourreglerlesminutes.
3 Presser SEL pour faire demarrer I'horloge a 0 seconde.

Affichage de l'horloge en mode radio, lecture de cassette ou lecture de changeur de CD

Presser plusieurs fois DISP jusqu'à ce que l'horloge apparaisse.

L'affichage de l'horloge apparait pendant 5 secondes, puis l'appareil revient à l'affichage antérieur.

A chaque pression de DISP, l'affichage change comme suit.

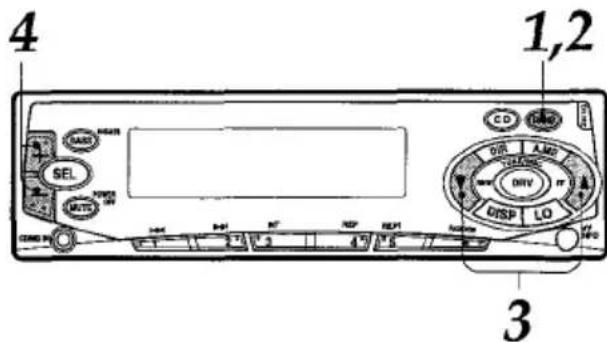

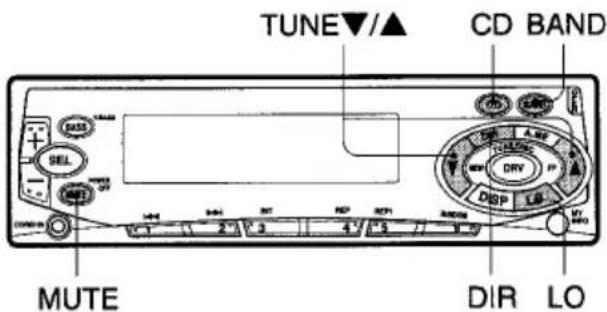

FONCTIONNEMENT DE LA RADIO

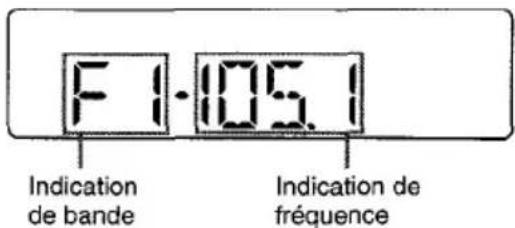

1 Presser BAND pour allumer la radio. La fréquence radio s'affiche.
2 Presser à nouveau BAND pour selectionner la bande parmi F1 (FM1), F2 (FM2), F3 (FM3), A1 (AM1) et A2 (AM2).

Les indications de bande apparaisentcycliquement dans cet ordre.

F1, F2 et F3 ont la même plage de fréquences.
A1 et A2 ont la même plage de fréquences.

3 Presser (plus de 2 secondes) TUNE ou TUNE pour accorder la station souhaitation.

L'appareil commence le balayage et accorde automatiquement une station (recherche d'accord).

Presser TUNE pour réduire et TUNE pour augmenter la fréquence.

Presser une seconde fois la touche pour annuler la fonction. Repeter la procEDURE jusqu'à ce que la station souhaitee soit accordée.

Remarque

Si TUNE ou TUNE est pressé (moins de 0,5 seconde), la fréquence baisse ou augmente pas à pas.

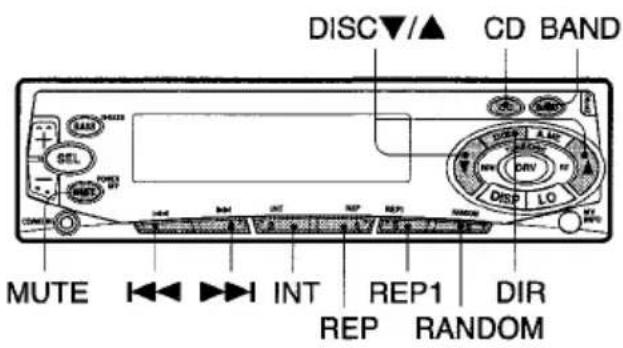

4 Ajuster le volume avec + / -

PourmettreI'appareilhors tension

Presser et maintainir enforcé MUTE pendant plus de 2 secondes.

Remarque

Cet apparéil se met sous tension dans le dernier mode sélectionné avant sa mise hors tension, sauf à la pression des touches suivantes.

• La pression de DIR met l'appareil sous tension en mode lecture de cassette.
• La pression de CD met l'appareil sous tension en mode lecture de changeur de CD.
• Lapression de BAND met l'apparil sous tension en mode radio.

Commutation de modes

Quand l'appareil est en mode radio ou lecture de changeur de CD, l'insertion d'une cassette commute automatiquement l'appareil au mode lecture de cassette.

Le mode local peut être utilisé pour accorder seulement les stations à signal puissant pendant la recherche d'accord. En mode radio, presser LO pour selectionner le mode local. L'indicateur "LO" s'allumera.

• Presser LO pour annuler le mode local et commuter au mode DX (distance).
  L'indicateur "ST" (stéreo) s'allume quand la station accordée diffuse en stéreo et que la réception est bonne.

PREREGLAGE DESSTATIONS

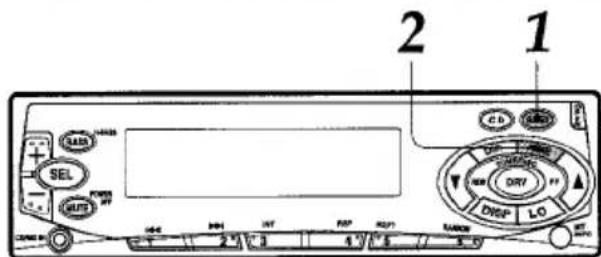

Pour préregler automatiquement des stations (mémorisation automatique)

1 Presser BAND pour sélectionner la bande souhaitée parmi F1 (FM1), F2 (FM2), F3 (FM3), A1 (AM1) et A2 (AM2).

F105.1

2 Presser et maintainir enforcé A.ME pendant plus de 2 secondes pour activer la fonction de préreglage automatique. Les six stations les plus puissantes disponibles seront sauvégardées en mémoire sur les touches 1 à 6 de stations préregliées dans l'ordre de puissance de leur signal. L'indication "A MEM" apparait quand l'appareil est en ce mode.

Utiliser cette fonction pour préregler automatiquement jusqu'à 6 stations pour chacuner des bandes F1, F2, F3, A1 et A2 (total de 30 stations).

• Quand la mémorisation automatique est terminée, les stations préregliées sont chacune accordées 5 secondes dans l'ordre.
• Presser une seconde fois A.ME pour arreter la mémorisation automatique.

Pour contrôler les stations pré régées (balayage pré régé)

• Pour contrôler les stations prérogliées, presser A.ME pendant moins de 2 secondes. Les stations prérogliées en mémoire seront accordées chacune pendant 5 secondes dans l'ordre.
• Presser une seconde fois A.ME ou une des touches 1 à 6 de stations préregliées pour annuler cette fonction.

continue

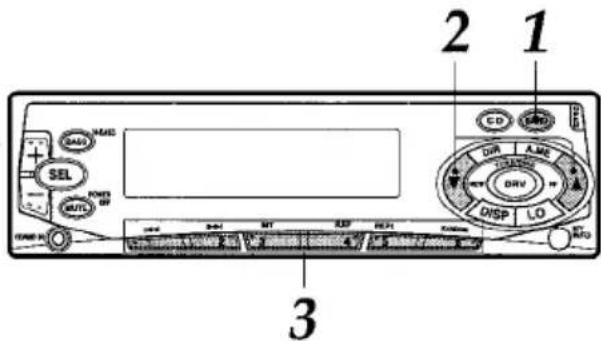

Préglage manuel de stations

Il est possible de prérégler manuellement des stations qui n'ont pas été seLECTIONnées pour la mémorisation automatique.

1 Presser BAND pour selectionner la bande souhaitee parmi F1 (FM1), F2 (FM2), F3 (FM3), A1 (AM1) et A2 (AM2).
2 Accorder la station qu'on souhaite prerégler avec TUNE ou TUNE A.
3 Presser une des touches 1 à 6 de stations prérogliées pendant environ 2 secondes.

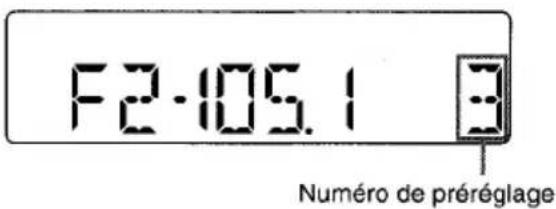

Le numero de la touche de station prerégée apparaitra a cote de l'indication de fréquence.

Répéter cette procédure pour pré régler jusqu'à 6 stations pour chacune des bandes F1, F2, F3, A1 et A2.

Si I'on essais de prerégler une station sur une touche de station preréglée sur laquelle une autre station de la même bande est déjà preréglée, la station préalablement preréglée sera effacée.

Pendant le préréglage de stations, des tonalités bip seront émises indépendamment du réglage d'activation/désactivation de la tonalité bip (page 15).

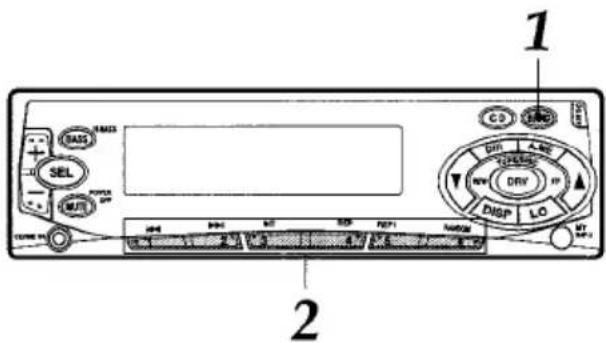

Accord des stations prerégles

1 Presser BAND pour selectionner la bande souhaitee parmi F1 (FM1), F2 (FM2), F3 (FM3), A1 (AM1) et A2 (AM2).
2 Presser la touche de station prereglee souhaitee.

Le numero de la touche de station prerégée s'affichera a cote de l'indication de fréquence.

Contrôle actif de la réception d'accord (ATRC)

Cet appeareil supprime automatique le bruit FM du à la variation de la puissance du signal resultant du déplacement de la voiture.

Le circuit de mélange automatique incorpore melange les signaux des canaux droit et gauche selon la puissance de la réception. Simultanément, le circuit passe-bas s'active pour maintainir la qualité du son.
-Si la reception devient encore plus faible, l'appareil passera automatiquement au mode monaural pour reduire le bruit.

FUNCTION MES INFORMATION

La radio peut etre activee par minuterie pour un maximum de deux programmes radio par jour. L'appareil se met automatiquement sous et hors tension en mode radio a I'heure preréglee.

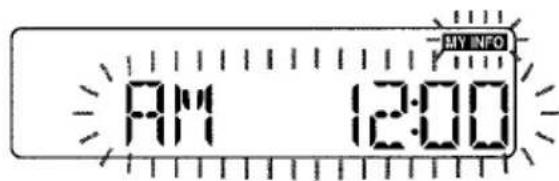

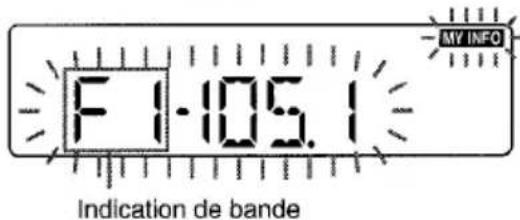

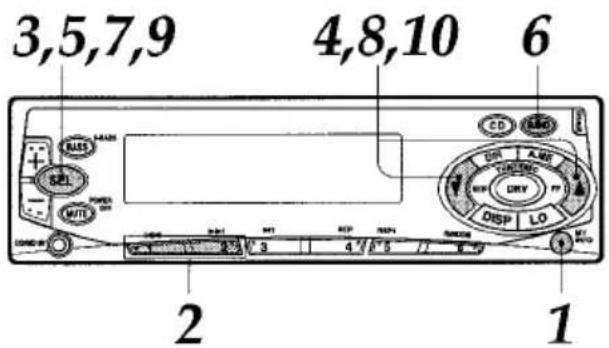

Réglage de la minuterie

1 L'appareil hors tension, presser et maintainir enforcé MY INFO pendant plus de 2 secondes.

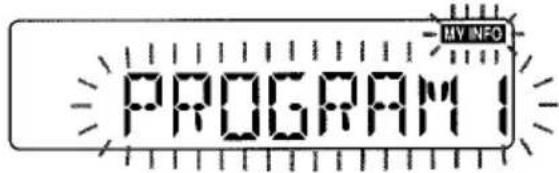

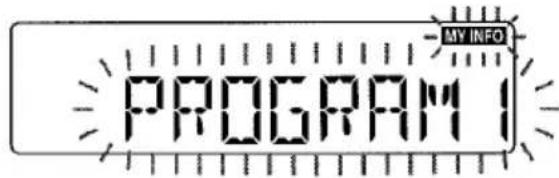

L'indication "PROGRAM1" ou "PROGRAM2" clignote dans la fenetre d'affichage.

Le numero pour lequel aucun programme n'est preréglé clignote.

2 Presser la touche 1 ou 2 de préréglage de station pour sélectionner le programme 1 ou 2.

3 Presser SEL.

L'indication "ON TIME" clignote. Presser une seconde fois SEL. L'indication de la minuterie clignote

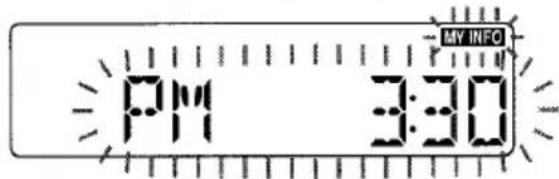

4 Regler l'heure souhaitation pour l'allumage de I'appareil en mode radio. Presser TUNE pour regler les heures. Presser TUNE pour regler les minutes.

5 Presser SEL. L'indication "BAND SEL" clignote. Presser une seconde fois SEL. L'indication radio clignote.

6 Presser BAND pour selectionner la bande.

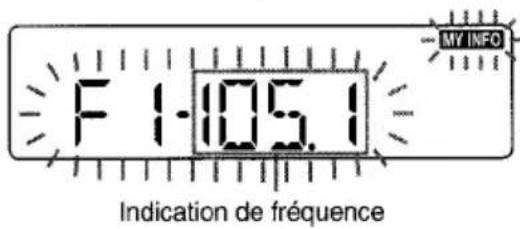

7 Presser SEL. L'indication "FREQ" clignote. Presser une seconde fois SEL. L'indication radio clignote.

8 Accorder la station qu'on souhaite prerégler avec TUNE ou TUNE A.

9 Presser SEL. L'indication "OFF TIME" clignote. Presser une seconde fois SEL. L'indication de la minuterie clignote.

10 Regler l'heure à laquelle l'appareil doit s'eteindre. Presser TUNE pour regler les heures. Presser TUNE pour regler les minutes.

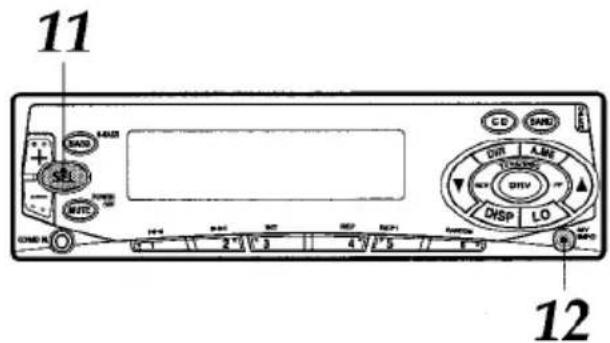

11 Presser SEL.

L'indication de l'horloge apparait.

12 Presser MY INFO.

Le réglage est sauvégarde en mémoire et l'appareil s'éteint.

• Pour préregler un autre programme, repeter toutes les étapes depuis l'objet 1.
• Pour annuler un réglage de minutes en cours, presser et maintainir enforcé MUTE pendant plus de 2 secondes.

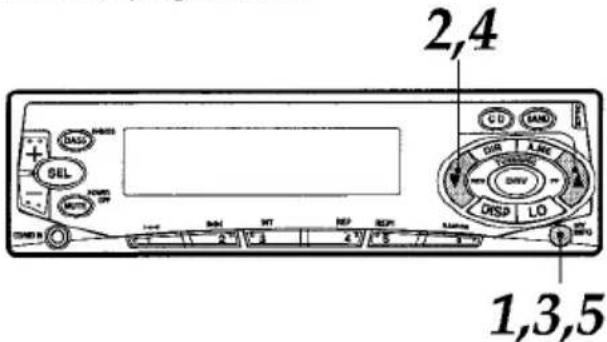

Activation de la minuterie

La minuterie peut etre activee pour le programme 1 et / ou le programme 2.

1 L'appareil sous tension, presser MY INFO.

L'indication "PRG1 ON" ou "PRG1 OFF" (le réglage créé de programme 1) apparait.

2 Presser TUNE ou TUNE de manière répetée jusqu'à ce que l'indication "PRG1 ON" clignote.

3 Presser MY INFO.

L'indication "PRG2 ON" ou "PRG2 OFF" (le réglageprésent de programme 2) apparait.

4 Presser TUNE ou TUNE de maniere repétée jusqu'à ce que l'indication "PRG2 ON" clignote.

5 Presser MY INFO pour activer la minuterie.

L'indicateur "MY INFO" s'allumera.

Si I'on ne passse pas à l'etape suivante dans les 5 secondes pour les étapes 1 - 4, l'affichage revient à l'indication de la source presente.

Pour annuler la minuterie

Pour annuler le programme 1, presser plusieurs fois TUNE ou TUNE à jusqu'à cequel l'indication "PRG1 OFF" clignote à l'étape 2.

Pour annuler le programme 2, presser plusieurs fois TUNE ou TUNE jusqu'acequel'indication "PRG2 OFF" clignote à l'etape 4.

Remarques

Si I'on prerèggle deux programmes, vérifier qu'ils ne se chevauchent pas.
- Meme si l'appareil est en un mode autre que radio, il commutera automatiquement au mode radio et accordera le programme de radio preréglé à l'heure préréglée. Le programme terminé, l'appareil reviendra automatiquement au mode précédent.
- Quand cette fonction est activée, TUNE / , A.ME, LO et les touches de nombre de préréglage de station ne fonctionnent pas pour l'accord des stations.
- Meme pendant l'écoute d'un programme radio avec cette fonction, la pression des touches suivantes commutera l'appareil à un autre mode:

— La pression de BAND commutera l'appareil au mode radio.
— La pression de DIR commutera l'appareil au mode lecture de cassette.
— La pression de CD commutera l'appareil au mode lecture de changeur de CD.

Si vous changez de mode avec ces touches, l'appareil ne se coupera pas a l'heure de coupure reglee par minuterie.

Pour commuter au mode CD/MD IN, presser DIR, CD ou BAND avant de raccorder un lecteur de CD/MD portable, etc. à la prise CD/MD IN.

LECTURE DE CASSETTE

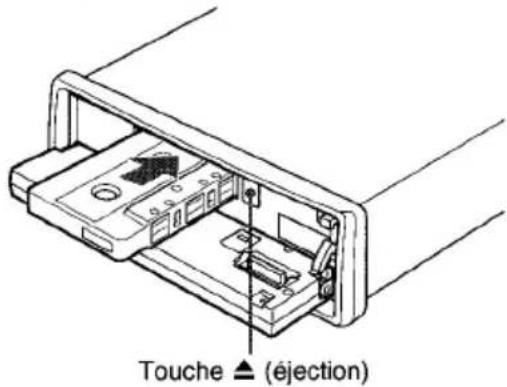

1 Presser OPEN pour ouvrir le panneau avant et insérer une cassette.

La lecture démarre dans le sens où l'appareil lisait préalablement.

2 Fermer le panneau avant.

Indicateur de défilament cassette

3 Ajuster le volume avec + / -

Remarques

• Si une cassette est déjà insérée, presser DIR pour démarrer la lecture.
• Ne pas oublier de fermer le panneau avant après l'insertion ou l'éjection d'une cassette.

Presser les touches suivantes pour le transport de la bande.

Pour	Presser la touche
Ejecter la cassette	△
Changer de face luiArrêté l'avance rapide ou le rebobinage et reprendre la lecture	DIR
Avancer rapidement sur une face ou l'autre	FF▲
Rebobiner sur une face ou l'autre	▼REW
Arrêté la bande etmettre l'appareil hors tension	MUTE(pendant plus de 2 secondes)

A la fin de la bande en mode avance rapide, la lecture de l'autre face de la bande demarrera automatiquement.
A la fin de la bande en mode rebobinage, la même face sera automatiquement relue.

Indications de direction

FWJ	Affiché pendant la lecture de la face supérieure de la cassette.
REV	Affiché pendant la lecture de la face inférieure de la cassette.

Affichage du transport de la bande

Au démarrage de la lecture, l'affichage du transport de la bande indique le mouvement de la bande.

Face supérieure: Pendant la lecture, l'avance rapide
Face inférieure: Pendant le rebobinage
Face inférieure: Pendant la lecture, l'avance rapide
Face supérieure: Pendant le rebobinage

Le transport de la bande s'accélére pendant l'avance rapide ou le rebobinage.

Avant la coupure du commutateur d'allumage

Ejecter la cassette de l'appareil avant de couper le commutateur d'allumage.

Commutation de modes

Quand l'appareil est en mode radio ou lecture de changeur de CD, l'insertion d'une cassette commute automatiquement l'appareil au mode lecture de cassette.

Pour éviter les problèmes de bande

Avant d'insérer une cassette dans l'appareil, vérifier que la bande est bien tendue. Si nécessaire, eliminer le mou de la bande en insérant un crayon dans le trou d'axe et en le tournant.

Les bandes des cassettes de 90 minutes ou plus sont extrémement fines; elles se déforment ou s'endommagent facilement. L'emploi de ces cassettes n'est pas recommandé.

AJUSTEMENTS DU SON

1 Presser SEL pour selectionner le mode à ajuster parmi: VOL (volume), BASS (graves), TRE (aigués), BAL (balance) et FAD (fader).

Les indications suivantes s'afficheront cyclquement.

Si vous ne passez pas à l'étépe 2 dans les 5 secondes, le mode sélectionné est annulé, et l'indication revient au mode source presente.

2 Presser +/— pour ajuster le niveau. Presser et maintainir enforcé l'une des touches pour changer rapidement deniveau.

	-	+
VOL	Réduit le volume.	Augmente le volume.
BASS	Réduit le niveau des graves.	Augmente le niveau des graves.
TRE	Réduit le niveau des aiguës.	Augmente le niveau des aiguës.
BAL	Réduit le niveau de la ou des enceintes droites.	Réduit le niveau de la ou des enceintes gauches.
FRII	Réduit le niveau des enceintes avant.	Réduit le niveau des enceintes arrêté.

Le volume seul peut être ajusté en pressant +/- sans sélectionner de mode à la touche SEL.

Touche MUTE

Presser pour réduire temporairement le volume. Une seconde pression restaurera le volume précédent.

DRV (ajustement de l'étage audio par le conducteur)

Il est possible d'ajuster la position de l'étage audio et l'équilibre de la qualité sonore au moins pour un siège particulier en pressant simplement DRV.

Presser DRV pour modifier la position de l'étage audio.

A cheque pression sur DRV, l'étage audio changera comme suit.

Remarque

Quand DRV est activé, l'ajustement des modes BAL (balance), FAD (fader), BASS (graves) et TRE (aigués) est impossible.

H-BASS (High BASS)

Il est possible d'apprecier une musique avec des graves renforcés.

Presser H-BASS pour obtenir des graves puissants.

A chaque pression de H-BASS, le niveau sonore des graves change comme suit.

Quand H-BASS est activé, l'indicateur "H-BASS" s'allume.

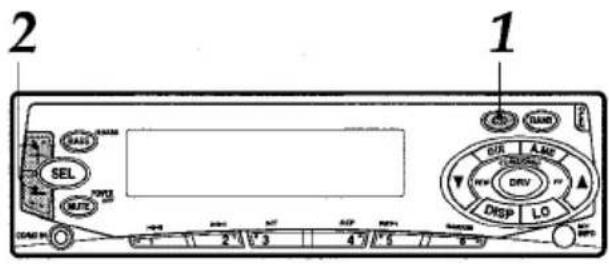

LECTURE DE CHANGEUR DE CD (CT-FX729M seulement)

Cet apparéil permet de dire des CD en raccordant un changeur de disque compact ADC-EX106 ADC-M60 AIWA. Vérifier que le chargeur contenant les disques est inséré dans le changeur de CD connecté. Voir les manuels d'installation et de connexion pour l'installation du changeur de CD.

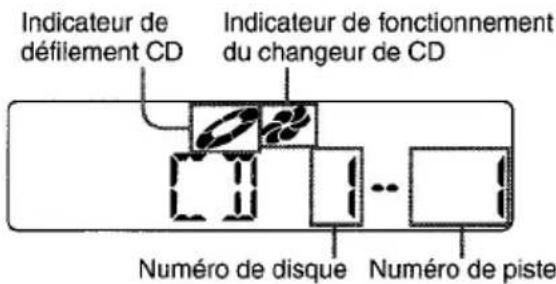

1 Presser CD pour démarrer la lecture du disque 1.

Les numéros de disque et de piste s'afficht.

2 Ajuster le volume avec + / -

Presser les touches suivantes pour opérer le changeur de CD raccordé.

Pour	Presser cette touche
Faire une pause	CD
Reprendre la lecture	CD

Changement de mode

• Presser et maintainir enforcé MUTE pendant plus de 2 secondes pourmettre l'appareil hors tension.
• Meme si l'appareil est en mode radio ou lecture de cassette, la pression de CD commutera l'appareil au mode lecture de changeur de CD.

• Presser les touches suivantes pour commuter à un autre mode.

• Presser DIR pour commuter au mode lecture de cassette.

• Presser BAND pour commuter au mode radio.

Saut de pistes

Touches	Pression brève*	Pression longue
►►	Saut à la piste suivante.	Avance rapidement. Relâcher pour reprendre la lecture.
►►	Saut en arrêté au début de la piste présente.	Recule rapidement. Relâcher pour reprendre la lecture.

• Presser moins de 0,5 seconde.

Lecture d'un autre disque

Presser DISC pour demarrer la lecture du disque precedent dans le chargeur.

Presser DISC pour démarrer la lecture du disque suivant.

Le numéro du disque s'affiche.

Lecture repétée

Presser REP1 pour repeter la piste presente (l'indication "REPEAT 1" s'affiche).

Presser REP pour repeter toutes les pistes sur le disque (l'indication "REPEAT" s'affiche).

Presser une seconde fois la même touche pour annuler le mode.

Lecture d'intro

Presser INT (l'indication "SCAN" s'affiche). Les 10 premières secondes de chaque piste de tous les disques dans le chargeur seront lues séquentiellement.

Presser une seconde fois INT pour annuler la lecture d'intro.

Lecture aléatoire (ADC-EX106, ADC-M60

seulement)

Presser RANDOM (l'indication "RANDOM" s'affiche).

Toutes les pistes sur le disque sont lues de maniere aléatoire.

Presser une seconde fois RANDOM pour annuler la lecture aléatoire.

RACCORDEMENT D'UN LECTEUR DE CD/MD PORTABLE OU D'UN AUTRE APPAREIL

Cet apparéil est équipé d'une prise (CD/MD IN) d'entrée de niveau de ligne qui assure une haute qualité sonore.

1 Raccorderle lecteurdeCD/MDportable, etc.via la prise CD/MD IN (dia.3,5 mm) de I'appareil.
2 Demarrer la lecture sur l'appareil raccordé.

L'indication "CD IN"s'affiche.

• Voir le mode d'emploi du lecteur de CD/MD portable, etc. pour de plus amples informations à son sujeet.

Remarques

• Le raccordement d'une fiche à la prise CD/MD IN annule les modes radio, lecture de cassette et lecture de changeur de CD, et active le mode CD/MD IN. La déconnexion de la fiche annulera le mode CD/MD IN et remettra l'appareil à son état antérieur.
• Quand la minuterie est activée (page 9), le raccordement d'une fiche à la prise CD/MD IN ne commute pas l'appareil au mode CD/MD IN. Presser DIR, CD ou BAND avant de raccorder la fiche à la prise CD/MD IN.

Cet apparéil est prérégê à l'usine pour émettre un bip à chaque pression d'une touche sur le panneau avant, sauf OPEN. Le bip peut être supprimé de la manière suivante.

1 L'appareil hors tension, presser etmaintenir enforcé SEL pendant plusde 2 secondes.
2 Presser plusieurs fois TUNE ou TUNE pour selectionner "BEEP ON" ou "BEEP OFF".
3 Presser SEL.

REGLAGE DE LA COMMANDE DE CONTRASTE

Le contraste de l'affichage est modifiable.

1 L'appareil sous tension, presser et maintainir enforcé DRV pendant plus de 2 secondes.
L'indication du contraste present apparait.
2 Presser plusieurs fois TUNE ou TUNE pour selectionner le contraste parmi les trois niveaux suivants.

Dans les cas suivants, l'indication du code d'erreur correspondant apparaitra. Suivre les suggestions ci-dessous pour résoudre le problème. Si l'indication du code d'erreur ne disparait pas, consulter un centre de service AIWA.

ERROR01 Le chargeur de disques est mal inséré dans le changeur de CD. Le réinsérer. Voir le mode d'emploi du changeur de CD.

ERROR02 Aucun disque n'est insere dans le chargeur. Inserer des disques correctement. Voirle mode d'emploi du changeur de CD.

ERROR03 Erreur de focalisation. Vérifier que les disques sont insérés correctement dans le chargeur (côté vers le haut correct, etc.).

ERROR04 Probleme sur le changeur de CD. Reinitialiser l'appareil en appuyant sur le bouton de remise a zéro. Consulter un centre de service AIWA si cela ne resout pas le probleme.

ERROR05 Surchauffe du changeur de CD. Le laisser refroidir en garant la voiture à l'ombre.

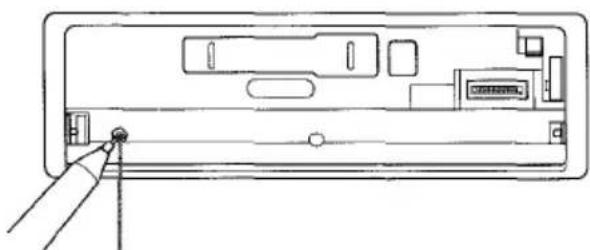

Bouton de remise à zéro

Le bouton de remise à zéro est visible quand le panneau avant est détaché. Appuyer dessus avec la pointe d'un object pointu, tel que crayon ou cure-dent, si le changeur de CD connecté ne fonctionne pas correctement.

Noter que tous les réglages mémorisés seront effacés à la pression de ce bouton.

Bouton de remise à zéro

ENTRETIEN

Nettoyage du panneau avant

Quand la surface du panneau avant est sale, la nettoyer avec un chiffon doux et sec.

Nettoyage de la tete de lecture

Utiliser une cassette de nettoyage pour nettoyer la tete de lecture et les cabestans environ une fois par mois.

Si la tete de lecture est sale, les tonalités aiguées ne seront pas reproduites correctement.

Nettoyage du connecteur

Le connecteur au verso du panneau avant doit etre nettoyede temps en temps. Essuyer la surface du connecteur avec une ouate de coton légèrement humectee d'alcool.

SPECIFICATIONS

SECTION RADIO

(FM)

Plage de fréquences: 87,5 MHz à 108 MHz (par étapes de 100 kHz)
87,5 MHz à 108 MHz (par étapes de 50 kHz)

Sensibilité utilisable: 12,7 dBf

Seuil de sensibilité 50 dB: 17,2 dBf

Rejet IF: 80 dB

Réponse de fréquence: 30 Hz à 15.000 Hz

Rapport signal/bruit: 63 dB

Séparation stereo: 35 dB à 1 kHz

Selektivite d'un canal de substitution: 70 dB

Taux de capture 3 dB

(AM)

Plage de fréquences: 530 kHz à 1710 kHz (par étapes de 10 kHz)

531 kHz à 1.602 kHz (par étapes de 9 kHz)

Sensibilité utilisable: 30 μV (30 dB)

SECTION CASSETTE

Vitesse de défillement de la bande: 4,8 cm/sec. (1 7/8 ips)

Rapport signal/bruit: 50 dB

Réponse de fréquence: 40 Hz à 14.000 Hz

Séparation stereo: 40 dB

Temps FF/REW 95 sec (C-60)

SECTION AUDIO

Puisance de sortie max. 40 W × 4 canaux

Entree CD/MD IN

Sensibilité d'entree (impédance de charge) CD/MD IN: 500 mV (10 kΩ)

GENERALITES

Tension d'alimentation: 14,4 V (11 à 16 V tolérés), CC, masse négative

Impedance de charge: 4 Ω
Contrôle de la tonalité: Graves ±10 dB à 100 Hz
Aiguès ±10 dB à 10 kHz

Tension de sortie préampli (impédance de charge): CT-FX729M: 4,0 V (10 kΩ) CT-FX719: 2,2 V (10 kΩ)

Encombrement: 182 (l) × 53 (h) × 155 (p) mm Accessoires fournis: Sac de transport (1)

• Les spécifications et l'aspect extérieur sont sujets à modifications sans préavis pour amélioration du produit.
