MODE D'EMPLOI CTX410 AIWA

5 3,8 6 2,4,7 6 1,9

5 3,8 6 2,4,7 6 1,9

Nous vous remercions d'avoir choisi ce produit AIWA. Pour optimiser ses performances, veuillez lire attentivement ce mode d'emploi.

Outre ce mode d'emploi, veuillez également vous référer aux manuels d'installation et de connexion séparés.

PRECAUTIONS

• Cet appareil est conçu pour fonctionner uniquement dans un système électrique à masse négative CC de 12 volts.
• Pour éviter tout court-circuit, déconnecter le terminal de batterie automobile négative jusqu'à ce que l'appareil soit monté et entièrement connecté.
• Au remplacement du fusible, bien utiliser un fusible de même ampérage. L'emploi d'un fusible à ampérage supérieur peut sérieusement endommager l'appareil.
• Maintenir les tournevis, etc. ou autres objets métalliques ou magnétiques éloignés de la tête de lecture.
• Quand la voiture est garée en plein soleil en été, la température peut considérablement augmenter à l'intérieur. Laisser la température ambiante baisser avant de faire fonctionner l'appareil.
• Maintenir le volume à un niveau permettant d'entendre les avertissements sonores (klaxons, sirènes, etc.).

Remarques sur les cassettes

NE PAS soumettre les cassettes aux rayons directs du soleil, à des températures très chaudes ou très froides ou à l'humidité. Maintenir les cassettes à l'écart d'appareils avec aimants intégrés pour éviter tout bruit non souhaité ou toute perte de qualité du son.

NE PAS toucher la surface de la bande, parce que la saleté ou la poussière pourraient adhérer aux têtes.

Ne pas oublier de retirer la cassette de l'appareil quand il n'est pas utilisé.

ATTENTION

Les modifications ou ajustements à ce produit, non expressément approuvées par le fabricant, peuvent annuler le droit ou l'autorité de l'utilisateur à faire fonctionner ce produit.

Précaution pour le bourrelet de protection

Cet appareil est expédié avec un bourrelet de protection dans le logement de cassette.

Ne pas oublier d'appuyer sur EJECT ▲ pour retirer ce bourrelet avant de faire fonctionner l'appareil.

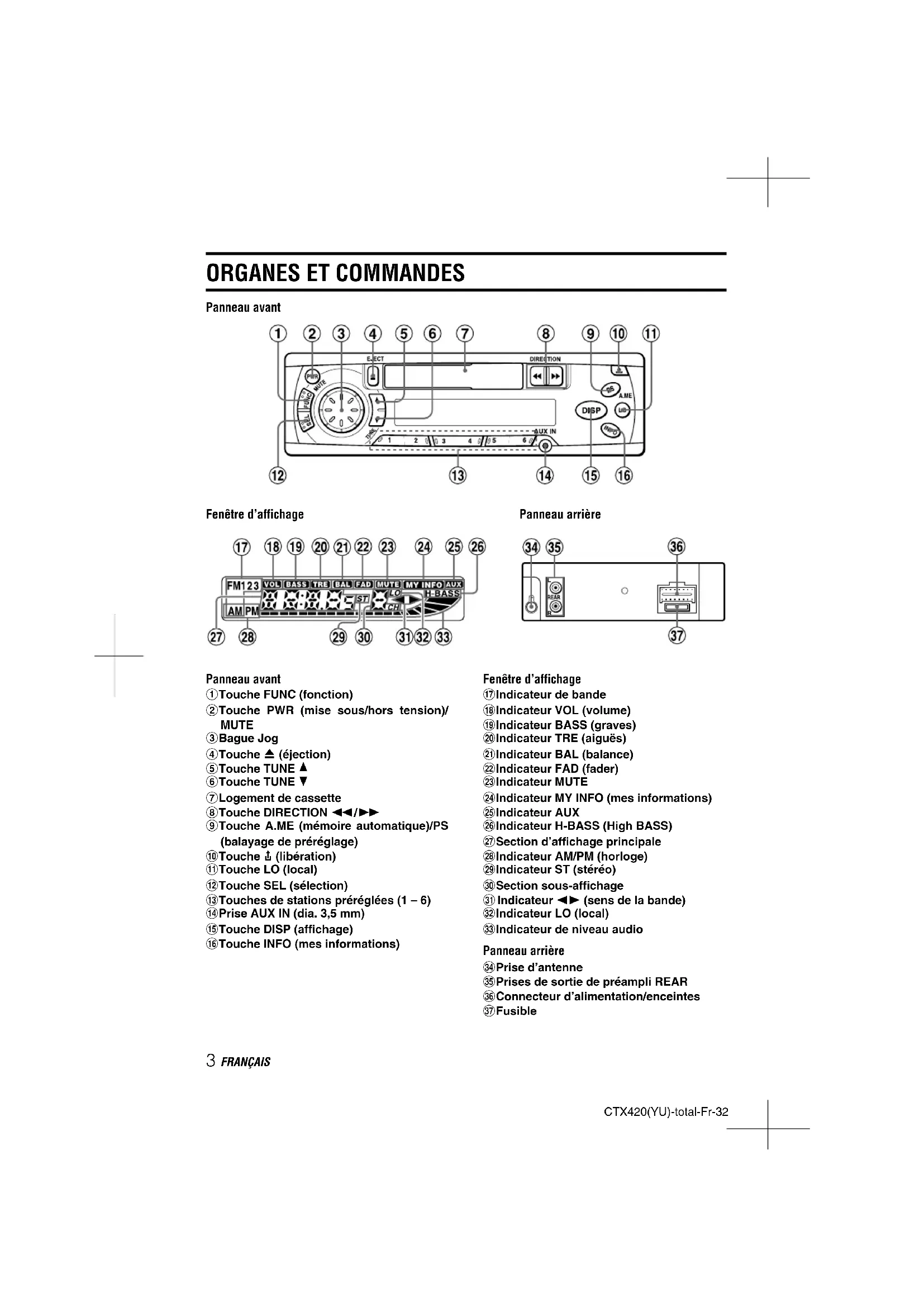

①Touche FUNC (fonction)
②Touche PWR (mise sous/hors tension)/MUTE
③Bague Jog
④Touche ▲ (éjection)
⑤Touche TUNE ▲
⑥Touche TUNE ▼
⑦Logement de cassette
⑧Touche DIRECTION ◀◀/▶▶
⑨Touche A.ME (mémoire automatique)/PS (balayage de préréglage)
⑩ Touche ↑ (libération)
⑪Touche LO (local)
⑫Touche SEL (sélection)
⑬Touches de stations préréglées (1 - 6)
⑭Prise AUX IN (dia. 3,5 mm)
⑮Touche DISP (affichage)
⑯Touche INFO (mes informations)

Fenêtre d'affichage

⑰Indicateur de bande
⑱Indicateur VOL (volume)
⑲Indicateur BASS (graves)
⑳Indicateur TRE (aiguës)
②1Indicateur BAL (balance)
⑳Indicateur FAD (fader)
23 Indicateur MUTE
⑳Indicateur MY INFO (mes informations)
⑳Indicateur AUX
②6 Indicateur H-BASS (High BASS)
⑳Section d'affichage principale
28 Indicateur AM/PM (horloge)
⑲Indicateur ST (stéréo)
③0 Section sous-affichage
③1 Indicateur ◀▶ (sens de la bande)
③2 Indicateur LO (local)
③3Indicateur de niveau audio

Panneau arrière

③4Prise d'antenne
③5Prises de sortie de préampli REAR
③6 Connecteur d'alimentation/enceintes
③7 Fusible

3 FRANÇAIS

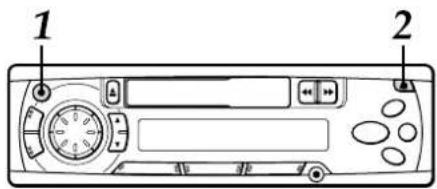

RETRAIT ET FIXATION DU PANNEAU AVANT

1 2

Vous pouvez détacher le panneau avant de l'appareil et l'emporter quand vous laissez la voiture sans surveillance.

Utilisez le sac de transport fourni pour transporter le panneau avant hors de la voiture.

Avant de détacher le panneau avant, retirez la cassette pour éviter tout dommage éventuel à l'appareil.

1 Appuyez sur PWR plus de 2 secondes pour mettre l'appareil hors tension.
2 En soutenant le panneau avant d'une main, appuyez sur pour libérer l'autre côté du panneau. Prenez garde de ne pas faire tomber le panneau. Il pourrait brutalement se détacher à ce moment-là.
3 Tirez sur le panneau avant de l'appareil pour le détacher.

NE touchez PAS le connecteur au dos du panneau avant, car cela pourrait contaminer le connecteur et causer une mauvaise connexion, qui se traduira par un mauvais fonctionnement.

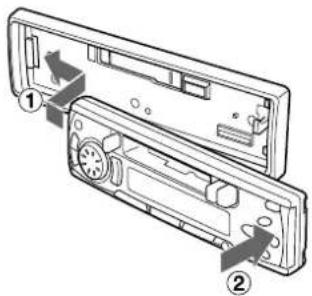

Fixation du panneau avant

Quand le panneau avant est retiré, une DEL-témoin est visible sur l'avant de l'appareil. Prévue pour décourager les voleurs, elle clignote tant que le panneau avant est détaché. Cet appareil n'étant équipé d'aucun autre système de sécurité, tel qu'alarme de sécurité, il y a donc des limites à son efficacité.

DEL-témoin

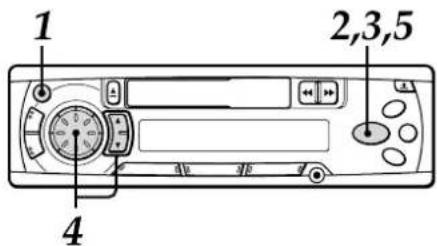

REGLAGE DE L'HEURE

1 2,3,5 4

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez sur DISP pour afficher l'horloge.

Si l'indication de l'horloge est déjà affichée, sautez cette étape.

3 Maintenez DISP pressé plus de 2 secondes.

4 Appuyez sur TUNE ▲, puis tournez la bague Jog pour régler les heures.

Appuyez sur TUNE ▼, puis tournez la bague Jog pour régler les minutes.

Tournez la bague Jog dans le sens horaire pour avancer.

Tournez-la dans le sens anti-horaire pour reculer.

5 Appuyez sur DISP.

L'horloge commence à avancer à partir de 0.

Affichage de l'horloge quand l'appareil est sous tension

Appuyez sur DISP. Appuyez à nouveau pour revenir à l'affichage précédent.

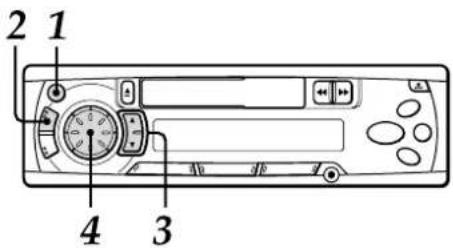

FONCTIONNEMENT DE LA RADIO

2 1 4 3

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur FUNC pour sélectionner une bande parmi FM1, FM2, FM3, AM1 et AM2.

Les indicateurs de bande apparaissent cycliquement dans cet ordre.

• FM1, FM2 et FM3 ont la même gamme de fréquences.
• AM1 et AM2 ont la même gamme de fréquences.

Indicateur de bande Indication de fréquence

3 Appuyez (plus de 2 secondes) sur TUNE ▲ ou TUNE ▼ pour accorder la station souhaitée.

L'appareil commence le balayage et accorde automatiquement une station (recherche d'accord).

Appuyez sur TUNE ▲ pour augmenter ou TUNE ▼ pour diminuer la fréquence.

Appuyez à nouveau sur le bouton pour annuler la recherche d'accord.

Répétez la procédure jusqu'à l'accord de la station souhaitée.

Remarque

Si vous appuyez (moins de 0,5 seconde) sur TUNE ▲ ou TUNE▼, la fréquence augmente ou diminue pas à pas.

4 Ajustez le volume avec la bague Jog.

5 FRANÇAIS

Mise hors tension de l'appareil

Appuyez sur PWR plus de 2 secondes. Si la touche est pressée moins de 2 secondes, elle opérera comme MUTE.

Remarque

Cet appareil se met sous tension dans le dernier mode sélectionné avant la mise hors tension.

Vous pouvez utiliser le mode Local pour accorder seulement des stations puissantes pendant la recherche d'accord. En mode Radio, appuyez sur LO pour sélectionner le mode Local. L'indicateur "LO" s'allume.

• Appuyez sur LO pour annuler le mode Local et commuter au mode DX (distance).
• L'indicateur "ST" (stéréo) s'allume quand la station accordée diffuse en stéréo et que la réception est bonne.

Touche FUNC (fonction)

A chaque pression de FUNC, l'appareil commute à l'un des modes suivants, en ordre cyclique.

• Mode lecture de cassette (disponible quand une cassette est insérée dans l'appareil)

PREREGLAGE DE STATIONS

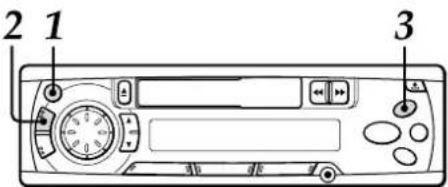

Préréglage automatique de stations (mémoire automatique)

2 1 3

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur FUNC pour sélectionner la bande souhaitée parmi FM1, FM2, FM3, AM1 et AM2.

3 Appuyez sur A.ME/PS plus de 2 secondes pour activer la fonction de préréglage automatique.

Cet appareil peut mémoriser jusqu'à 6 stations sur les touches 1 à 6 de stations préréglées (avec l'indicateur "LO" (local) allumé).

Si l'appareil n'a pas pu trouver de stations puissantes, l'indicateur "LO" (local) s'éteint, et la recherche de stations moins puissantes démarre.

Utilisez cette fonction pour prérégler automatiquement jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3, AM1 et AM2 (jusqu'à un total de 30 stations).

• Quand la mémorisation automatique est terminée, la station assignée à la touche 1 de stations préréglées est accordée.
• Appuyez à nouveau sur A.ME/PS pour arrêter l'opération de mémorisation automatique.

continue

FRANÇAIS 6

PREREGLAGE DE STATIONS

Contrôle des stations préréglées (balayage de préréglage)

• Si vous souhaitez contrôler les stations préréglées, appuyez sur A.ME/PS moins de 2 secondes. Les stations préréglées mémorisées seront accordées dans l'ordre pendant 5 secondes chacune.
- Pour arrêter cette fonction, appuyez à nouveau sur A.ME/PS ou sur une des touches 1 à 6 de stations préréglées.

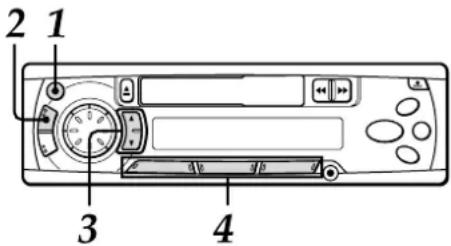

Préréglage manuel de stations

Vous pouvez prérégler manuellement des stations qui n'ont pas été sélectionnées par mémorisation automatique.

2 1 3 4

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur FUNC pour sélectionner la bande souhaitée parmi FM1, FM2, FM3, AM1 et AM2.
3 Accordez la station que vous souhaitez prérégler avec TUNE ▲ ou TUNE ▼.
4 Appuyez sur une des touches 1 à 6 de stations préréglées environ 2 secondes. L'appareil émet une tonalité bip pendant la mémorisation de la station sélectionnée. Le numéro de la station préréglée apparaît à droite de l'indication de fréquence.

Indication de fréquence Numéro de station préréglée FM1 105.1 3CH

Répétez ces procédures pour prérégler jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3, AM1 et AM2.

- Si vous préréglez une station sur une touche de station préréglée sur laquelle une autre station de la même bande est déjà préréglée, la station antérieurement préréglée sera effacée.

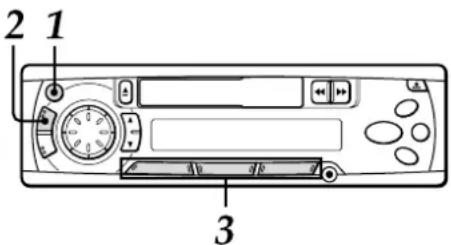

Accord d'une station préréglée

2 1 3

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur FUNC pour sélectionner la bande souhaitée parmi FM1, FM2, FM3, AM1 et AM2.
3 Appuyez sur la touche de station préréglée souhaitée. Le numéro de la station préréglée apparaît à droite de l'indication de fréquence.

Contrôle actif de la réception d'accord (ATRC)

Cet appareil supprime automatiquement le bruit FM dû à la variation de la puissance du signal résultant du déplacement de la voiture.

• Le circuit de mélange automatique intégré mélange les signaux des canaux droit et gauche selon la puissance de réception. Le circuit passe-bas s'active simultanément pour maintenir la qualité du son.
• Si la réception faiblit encore, l'appareil commute automatiquement au mode Monaural pour réduire le bruit.

7 FRANÇAIS

FONCTION MES INFORMATIONS

La radio peut être activée par minuterie pour un programme par jour. L'appareil se met automatiquement sous et hors tension en mode Radio aux heures préréglées.

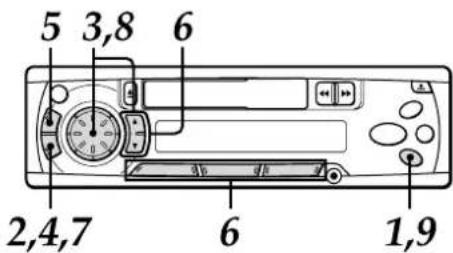

Réglage de la minuterie

5 3,8 6 2,4,7 6 1,9

1 L'appareil hors tension, appuyez sur INFO plus de 2 secondes.

L'indication "PO" clignote dans la fenêtre d'affichage.

2 Appuyez sur SEL.

L'indication de la minuterie clignote.

3 Réglez l'heure souhaitée pour la mise sous tension en mode Radio.

Appuyez sur TUNE ▲, puis tournez la bague Jog pour régler les heures.

Appuyez sur TUNE ▼, puis tournez la bague Jog pour régler les minutes.

4 Appuyez sur SEL.

L'indication de la radio clignote.

Indicateur de bande

5 Appuyez sur FUNC pour sélectionner la bande.

6 Accordez la station souhaitée en appuyant sur TUNE ▲ ou TUNE ▼, ou sur une des touches 1 à 6 de stations préréglées.

7 Appuyez sur SEL.

L'indication de la minuterie clignote.

8 Réglez l'heure à laquelle l'appareil doit se mettre hors tension.

Appuyez sur TUNE▲, puis tournez la bague Jog pour régler les heures.

Appuyez sur TUNE▼, puis tournez la bague Jog pour régler les minutes.

9 Appuyez sur INFO plus de 2 secondes.

Le réglage est mémorisé, et l'appareil se met hors tension.

- Pour annuler le réglage de la minuterie en cours, appuyez sur PWR plus de 2 secondes.

continue

FRANÇAIS 8

FONCTION MES INFORMATIONS

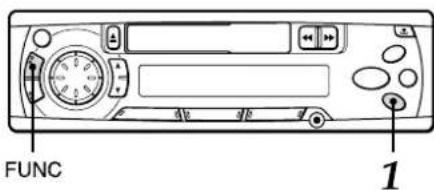

Activation de la minuterie

FUNC 1

1 L'appareil sous tension, appuyez sur INFO.

L'indicateur "MY INFO" s'allume et la minuterie est activée.

L'indicateur "MY INFO" clignote entre les heures d'allumage et d'extinction.

Annulation de la minuterie

Appuyez à nouveau sur INFO de sorte que l'indicateur "MY INFO" disparaisse.

Contrôle du réglage

L'appareil hors tension, appuyez sur INFO. L'heure de mise sous tension, puis la fréquence radio et l'heure de mise hors tension, apparaissent dans la fenêtre d'affichage, chacune 1 seconde, puis l'appareil se met hors tension.

Remarques

• Même si l'appareil est en un mode autre que Radio, à l'heure préréglée, il commute automatiquement au mode Radio et accorde le programme radio préréglé. Le programme terminé, il revient automatiquement au mode antérieur.
• Quand cette fonction est activée, TUNE▲/▼, A.ME/PS, LO et les touches numérotées de préréglage sont inutilisables pour l'accord des stations.
• Cette fonction reste active jusqu'à l'heure de coupure même à la mise hors puis sous tension de l'appareil, ou au retrait puis réinstallation du panneau avant.
• Même si vous écoutez un programme de radio avec cette fonction, la pression de FUNC commutera l'appareil à un autre mode. Si vous changez de mode avec FUNC, l'appareil ne se mettra pas hors tension à l'heure préréglée avec la minuterie.

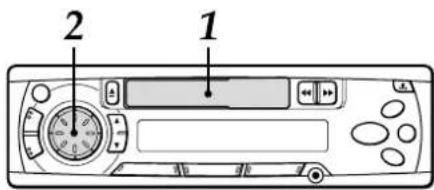

LECTURE DE CASSETTE

1 2

1 Insérez une cassette pour démarrer la lecture.

Si une cassette est déjà insérée, appuyez plusieurs fois sur FUNC pour sélectionner le mode de lecture de cassette et démarrer la lecture. La lecture démarre dans le sens dans lequel l'appareil a lu précédemment.

2 Ajustez le volume avec la bague Jog.

Appuyez sur les touches suivantes pour assurer le transport de la bande.

Pour	Pressez la touche
Ejecter la cassette*
Changer de face lue
Avancer rapidement la face supérieure (▶) de la bandeRebobiner la face inférieure (◀) de la bande
Rebobiner la face supérieure (▶) de la bandeAvancer rapidement la face inférieure (◀) de la bande
Arrêter le transport rapide et reprendre la lecture

* A l'éjection de la cassette, l'appareil commute au mode précédent.
** N'appuyez pas à fond sur 📄 ou 📃Cela pourrait modifier le sens de défilement de la bande.

9 FRANÇAIS

Fonction d'inversion automatique

En arrivant en fin de bande pendant la lecture ou le transport rapide, le sens de défilement est automatiquement inversé, et la lecture de l'autre face démarre.

Indications de sens de défilement de la bande

	Lecture Avance rapide ou rebobinage
Face supérieure	[6742]
Face inférieure	[10478]

Commutation de mode

Quand l'appareil est dans un mode autre que lecture de cassette, l'insertion d'une cassette commute automatiquement au mode lecture de cassette.

Avant de couper le commutateur d'allumage

N'oubliez pas d'éjecter toute cassette dans l'appareil.

Pour éviter les problèmes de bande

Avant d'insérer une cassette dans l'appareil, vérifiez que la bande est bien tendue. Si nécessaire, retendez-la en insérant un crayon dans le trou de la broche et en le tournant.

Les cassettes à bande de 90 minutes ou plus sont très fines et se déforment et s'endommagent facilement. Leur emploi n'est pas recommandé.

1 Appuyez sur PWR pour mettre l'appareil sous tension.

2 Appuyez plusieurs fois sur SEL pour sélectionner le mode à ajuster parmi: BASS (graves), TRE (aiguës), BAL (balance), FAD (fader) et VOL (volume). A chaque pression de SEL, l'un des indicateurs suivants apparaît, dans un ordre cyclique.

Si vous ne passez pas à l'étape 3 dans les 5 secondes, le mode sélectionné est annulé, et l'indication revient au mode de source actuel.

3 Tournez la bague Jog pour ajuster le niveau. Ajustez chaque mode en consultant les indications des commandes audio dans la fenêtre d'affichage.

	Sens anti-horaire	Sens horaire
BASS	Réduit le niveau des graves.	Augmente le niveau des graves.
TRE	Réduit le niveau des aiguës.	Augmente le niveau des aiguës.
BAL	Réduit le niveau de la ou des enceintes droites.	Réduit le niveau de la ou des enceintes gauches.
FAD	Réduit le niveau des enceintes avant.	Réduit le niveau des enceintes arrière.
VOL	Réduit le volume.	Augmente le volume.

Le volume peut s'ajuster en tournant la bague Jog, sans sélectionner aucun mode avec SEL.

continue

FRANÇAIS 10

AJUSTEMENTS DU SON

Touche MUTE

Appuyez pour réduire temporairement le volume. Appuyez à nouveau pour rétablir le volume précédent.

L'indicateur "MUTE" clignote dans la fenêtre d'affichage pendant l'activation de la fonction d'assourdissement.

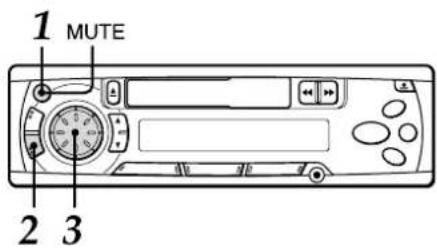

H-BASS (High BASS)

Vous pouvez apprécier la musique avec des graves renforcés.

1 MUTE 2 3

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur SEL pour sélectionner le mode H-BASS (High BASS).

3 Tournez la bague Jog pour sélectionner l'activation ou la désactivation.

Sélectionnez "On" pour obtenir des graves puissants.

L'indicateur "H-BASS" s'allume.

Sélectionnez "OFF" pour annuler H-BASS.

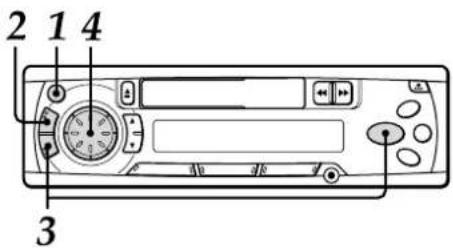

Réglage de niveau sonore

Vous pouvez ajuster le niveau de sortie en chaque mode pour égaliser le volume.

2 1 4 3

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Appuyez plusieurs fois sur FUNC pour sélectionner le mode souhaité.
3 Appuyez sur DISP tout en appuyant sur SEL.

L'indication "LA 0" apparaît.

4 Tournez la bague Jog pour ajuster le niveau.

Tournez-la dans le sens horaire pour augmenter le niveau de sortie.

Tournez-la dans le sens anti-horaire pour réduire le niveau de sortie.

Si la bague Jog reste inopérée pensant 5 secondes, cette fonction est annulée et l'indication revient au mode de source actuel.

Retour aux valeurs usine par défaut

Les réglages VOL, BASS, TRE, BAL, FAD, H-BASS et le niveau sonore effectués peuvent être remis aux valeurs usine par défaut par une opération simple.

1 L'appareil hors tension, appuyez sur DISP plus de 2 secondes.

L'indication "LA--" apparaît, et tous les réglages de son sont remis aux valeurs usine par défaut.

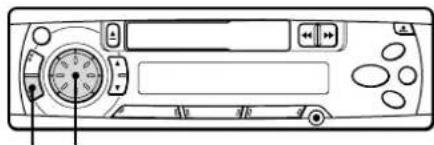

RACCORDEMENT D'UN LECTEUR DE CD/MD/MP3 PORTABLE OU D'UN AUTRE EQUIPEMENT

1 2 3 4

1 Appuyez sur PWR pour mettre l'appareil sous tension.
2 Si une cassette est insérée, retirez-la pour éviter tout dommage à l'appareil.
3 Raccordez un lecteur CD/MD/MP3 portable etc. via la prise AUX IN (dia. 3,5 mm) de l'appareil.
4 Appuyez plusieurs fois sur FUNC pour sélectionner le mode AUX IN pour fournir le son reçu du composant raccordé.
L'indicateur "AUX" s'allume.
L'affichage de l'horloge apparaît.

- Pour plus d'informations sur le lecteur CD/MD/MP3 etc. portable, consultez son mode d'emploi.

L'appareil est préréglé à l'usine pour émettre une tonalité bip à toute pression d'une touche sur le panneau avant, sauf ♦, ▲, ◀◀, ou ▶▶ (pas de tonalité bip avec la bague Jog). Cette tonalité peut être assourdie en procédant comme suit.

1 L'appareil hors tension, appuyez sur SEL plus de 2 secondes.

L'indication "BEEP" apparaît.

2 Tournez la bague Jog pour sélectionner l'activation ou la désactivation.

La fonction tonalité bip est activée quand l'indication "BEEP" apparaît avec l'indicateur de niveau audio allumé, et annulée quand elle n'est pas affichée.

3 Appuyez sur SEL plus de 2 secondes.

L'appareil se met hors tension.

ENTRETIEN

Nettoyage du panneau avant

Quand le panneau avant est sale, essuyez la surface avec un chiffon doux et sec.

Nettoyage de la tête de lecture

Utilisez une cassette de nettoyage pour nettoyer la tête de lecture et les cabestans environ une fois par mois. Si la tête est sale, les tonalités aiguës ne seront pas reproduites correctement.

Nettoyage du connecteur

Le connecteur au dos du panneau avant doit être nettoyé de temps à autre. Essuyez sa surface avec une ouate de coton légèrement humidifiée d'alcool.

Gamme de fréquences:

87,5 MHz à 108 MHz

(par étapes de 100 kHz)*

87,5 MHz à 108 MHz

(par étapes de 50 kHz)

Sensibilité utilisable: 12,7 dBf

Seuil de sensibilité 50 dB

17.2 dBf

Rejet IF: 80 dB

Réponse en fréquence:

30 Hz à 15.000 Hz

Rapport signal/bruit: 63 dB

Séparation stéréo: 35 dB à 1 kHz

Sélectivité d'un canal de substitution:

70 dB

Taux de capture: 3 dB

(AM)

Gamme de fréquences:

530 kHz à 1.710 kHz

(par étapes de 10 kHz)*

531 kHz à 1.602 kHz

(par étapes de 9 kHz)*

Sensibilité utilisable: 30 μV (30 dB)

9k□10k

* Réglez les incréments de fréquence pour votre région avec le commutateur sous l'appareil.

(Ce commutateur est réglé à l'usine à la position 10 k [pour les Etats-Unis].)

SECTION CASSETTE

Vitesse de défilement de la bande:

4,8 cm/sec.

Rapport signal/bruit: 50 dB

Réponse de fréquence:

40 Hz à 14.000 Hz

Séparation stéréo: 40 dB

Temps FF/REW: 190 sec. (C-60)

SECTION AUDIO

Puissance de sortie max.:

40 W × 4 canaux

Entrée AUX IN

Sensibilité d'entrée (impédance de charge)

AUX IN: 300 mV (10 kΩ)

GENERALITES

Tension d'alimentation:

14,4 V (11 à 16 V tolérés), CC,

masse négative

Impédance de charge: 4 Ω

Contrôle de la tonalité:Graves ±10 dB à 100 Hz

Aiguës ±10 dB à 10 kHz

Tension de sortie préampli (impédance de charge):

2,2 V (10 kΩ)

Encombrement (l × h × p):

182 × 53 × 155 mm

Accessoires fournis: Sac de transport (1)

Les spécifications et l'aspect extérieur sont sujets à modification sans préavis pour amélioration du produit.
