CTZ109 - Autoradio AIWA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Autoradio cassette avec tuner FM/AM et entrée CD/MD
Marque	Aiwa
Modèle	CTZ109
Dimensions (L × H × P)	182 × 53 × 155 mm
Alimentation	14,4 V CC (11 à 16 V tolérés), masse négative
Puissance de sortie max	35 W × 4 canaux
Impédance de charge	4 ohms
Plage de fréquences FM	87,5 MHz à 108 MHz (par pas de 100 kHz ou 50 kHz)
Plage de fréquences AM	530 kHz à 1 710 kHz (par pas de 10 kHz) ou 522 kHz à 1 620 kHz (par pas de 9 kHz)
Lecture de cassettes	Oui, avec inversion automatique, avance/retour rapide
Entrée auxiliaire	Prise CD/MD IN (jack 3,5 mm) pour lecteur CD/MD portable
Préréglage des stations	Jusqu'à 24 stations (6 par bande FM1, FM2, FM3, AM) avec mémorisation automatique ou manuelle
Fonction MY INFO	Minuterie programmable pour allumer/éteindre l'appareil en mode radio à une heure définie
Réglages sonores	Volume, graves (BASS), aigus (TRE), balance (BAL), fader (FAD) ; fonction H-BASS pour graves renforcés
Contrôle de réception FM	ATRC (suppression automatique du bruit) et commutation stéréo/mono
Sécurité	Fusible de protection, déconnexion de la batterie avant installation, éviter objets métalliques près de la tête de lecture
Entretien et nettoyage	Nettoyer le panneau avant avec un chiffon doux et sec ; utiliser une cassette de nettoyage pour la tête de lecture (mensuel)
Température de fonctionnement	Éviter les températures extrêmes ; laisser refroidir l'habitacle en été avant d'utiliser
Alimentation de la mémoire	Conserve les réglages même après coupure (nécessite une connexion permanente à la batterie)

FOIRE AUX QUESTIONS - CTZ109 AIWA

Comment régler l'horloge sur l'autoradio Aiwa CTZ109 ?

Pour régler l'horloge, mettez l'appareil sous tension avec PWR, puis maintenez la touche DISP enfoncée pendant plus de 2 secondes jusqu'à ce que l'heure clignote. Utilisez TUNE ▼ pour les heures et TUNE ▲ pour les minutes. Appuyez sur DISP pour démarrer l'horloge à 0 seconde.

Comment prérégler manuellement une station radio ?

Après avoir sélectionné la bande (FM1, FM2, FM3 ou AM) avec BAND, accordez la station souhaitée avec TUNE ▼ ou TUNE ▲. Ensuite, maintenez enfoncée l'une des touches de préréglage (1 à 6) pendant environ 2 secondes jusqu'à ce que le numéro apparaisse à côté de la fréquence.

Comment utiliser la fonction MY INFO (minuterie radio) ?

Appareil éteint, maintenez MY INFO enfoncé pendant 2 secondes. 'PO' clignote. Appuyez sur SEL, puis réglez l'heure d'allumage avec TUNE ▼/▲. Appuyez à nouveau sur SEL pour régler la station, puis une troisième fois pour régler l'heure d'extinction. Validez en maintenant MY INFO enfoncé 2 secondes. Pour activer, appuyez brièvement sur MY INFO en mode radio.

Comment connecter un lecteur CD portable à l'autoradio ?

Retirez d'abord toute cassette insérée. Branchez le lecteur CD/MD portable à la prise CD/MD IN (jack 3,5 mm) située sur la façade. Mettez l'appareil sous tension avec PWR, puis appuyez sur CD/MD IN pour passer en mode CD. L'indication 'Cd' s'affiche.

Que faire si la cassette ne se lit pas correctement ?

Vérifiez d'abord que la bande est bien tendue (utilisez un crayon pour enrouler le mou). Évitez les cassettes de 90 minutes ou plus car elles sont trop fines. Si le problème persiste, nettoyez la tête de lecture avec une cassette de nettoyage. Assurez-vous également d'avoir retiré le bourrelet de protection (appuyez sur EJECT).

Comment ajuster les graves et les aigus ?

Appuyez plusieurs fois sur SEL jusqu'à faire clignoter l'indicateur BASS (graves) ou TRE (aigus). Utilisez ensuite les touches + ou - pour augmenter ou diminuer le niveau. La fonction H-BASS permet un renforcement supplémentaire des graves.

Qu'est-ce que la fonction H-BASS ?

La fonction H-BASS (High BASS) renforce les graves pour un son plus puissant. Appuyez sur la touche H-BASS pour l'activer : l'indicateur 'BASS' s'allume. Appuyez à nouveau pour désactiver.

Comment passer du mode local au mode DX en radio ?

En mode radio, appuyez sur la touche LO pour activer le mode local (LO) qui ne recherche que les stations puissantes. Appuyez à nouveau pour passer en mode DX (distance) et capter les signaux plus faibles. L'indicateur 'LO' s'allume en mode local.

Comment nettoyer la tête de lecture ?

Utilisez une cassette de nettoyage spéciale environ une fois par mois. Insérez-la dans le logement et laissez-la tourner quelques secondes. Un nettoyage régulier évite la perte des aigus et maintient la qualité sonore.

L'autoradio ne s'allume pas, que vérifier ?

Vérifiez d'abord le fusible : il doit être du même ampérage que l'original (indiqué sur l'appareil). Assurez-vous que la voiture a une masse négative et que la batterie est correctement connectée. Si le problème persiste, consultez un professionnel.

MODE D'EMPLOI CTZ109 AIWA

Nous vous remercions d'avoir besoin ce produit AIWA. Pour optimiser ses performances, veuilles dire attentivement ce mode d'emploi.

Outre ce mode d'emploi, veuilles également vous référer aux manuels d'installation et de connexion séparés.

PRECAUTIONS

Cet appeareil est concu pour fonctionner uniquement dans un systeme electrique a masse négative CC de 12 volts.

• Pour éviter tout court-circuit, déconnecter le terminal de batterie automobile négative jusqu'à ce que l'appareil soit monté et entièrement connecté.

• Au remplacement du fusible, bien utiliser un fusible de même ampérage. L'emploi d'un fusible à ampérage supérieur peut sérieusement endommager l'appareil.

• Maintainir les tournevis, etc. ou autres objets metalliques ou magnétiques éloignés de la tête de lecture.

• Quand la voiture est garée en plein soleil en été, la température peut considérablement augmenter à l'intérieur. Laisser la température ambiente baisser avant de faire fonctionner l'appareil.

• Maintainir le volume à un niveau permettant d'entendre les averissements sonores (klaxons, sirenes, etc.).

Remarques sur les cassettes

NE PAS soumettre les cassettes aux rayons directs du soleil, a des températures très chaudes ou très froides ou à l'humidité. Maintenir les cassettes à l'écart d'appareils avec aimants intégrés pour éviter tout bruit non souhaité ou toute perte de qualité du son.

NE PAS toucher la surface de la bande, parce que la saleté ou la poussière pourraient adhéeren aux têtes.

Ne pas oublier de retarder la cassette de l'appareil, quand il n'est pas utilisé.

ATTENTION

Les modifications ou ajustements à ce produit, non expressement approuvées par le fabricant, peuvent annuler le droit ou l'autorité de l'utilisateur à faire fonctionner ce produit.

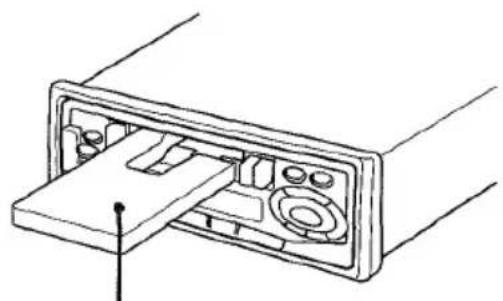

Précaution pour le bourrelet de protection

Cet apparéil est expédé avec un bourrelet de protection dans le logement de cassette.

Ne pas oublier d'appuyer sur EJECT pour retarder ce bourrelet avant de faire fonctionner l'appareil.

Bourrelet de protection

TABLE DES MATIERES

PANNEAU AVANT 3
REGLAGE DE L'Horloge 4
FONCTIONNEMENT DE LA RADIO 4
PREREGLAGE DES STATIONS 5
FONCTION MES INFORMATIONS 7
LECTURE DE CASSETTE 8
AJUSTEMENTS DU SON 9

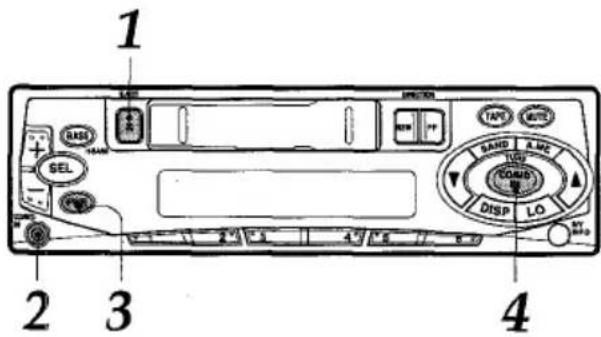

RACCORDEMENT D'UN LECTEUR DE CD/MD PORTABLE OU D'UN AUTRE APPAREIL ......... 10
REGLAGE DE LA TONALITE BIP 11
MAINTENANCE 11
SPECIFICATIONS 12

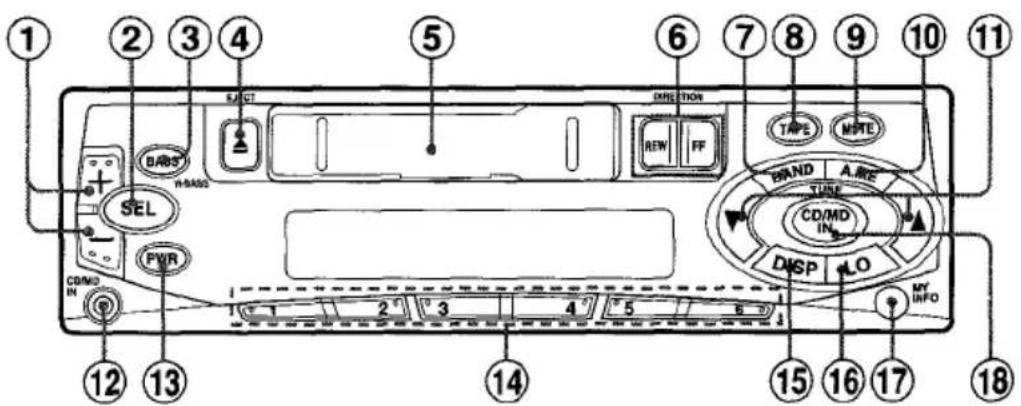

PANNEAU AVANT

Fenêtre d'affichage

① Touche +/− (contrôle audio)
② Touche SEL (selection)

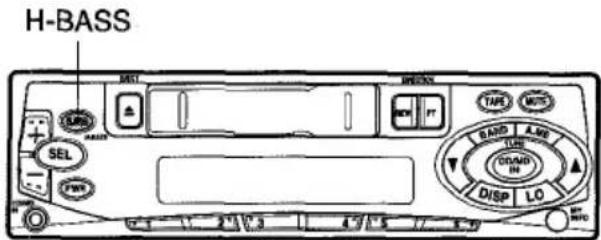

③ Touche H-BASS
④ Touche EJECT
⑤ Logement de cassette
⑥ Touche DIRECTION REW/FF
⑦ Touche BAND
⑧ Touche TAPE (bande)
9 Touche MUTE (assourdissement)
10 Touche A.ME (mémorisation automatique/balayage de préréglage)
① Touche TUNE ▼
12 Prise CD/MD IN (dia. 3,5 mm)
③ Touche PWR (mise sous/hors tension)
14 Touches de preréglage des stations 1-6
15 Touche DISP (affichage)
16 Touche LO (local/DX)
⑦ Touche MY INFO (mes informations)
18 Touche CD/MD IN

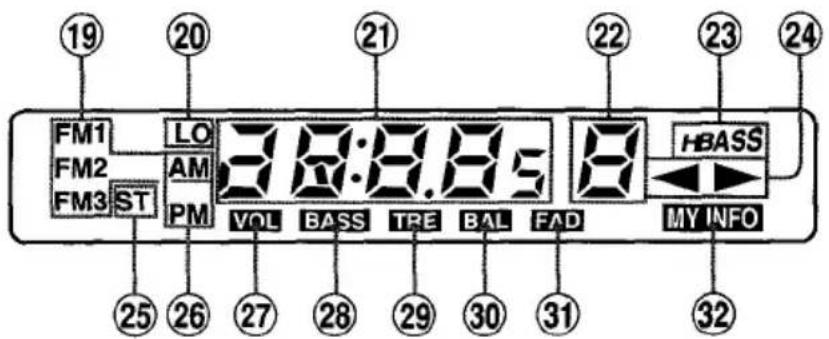

Indicateur de bande
20 Indicateur LO (local)
21 Section d'affichage principale
② Section sous-affiche
23 Indicateur H BASS
Indicateur (sens de la bande)
25 Indicateur ST (stereo)
⑥ Indicateur AM/PM
⑦ Indicateur VOL (volume)
28 Indicateur BASS (graves)
29 Indicateur TRE (aiguës)
Indicateur BAL (balance)
③ Indicateur FAD (fader)
32 Indicateur MY INFO (mes informations)

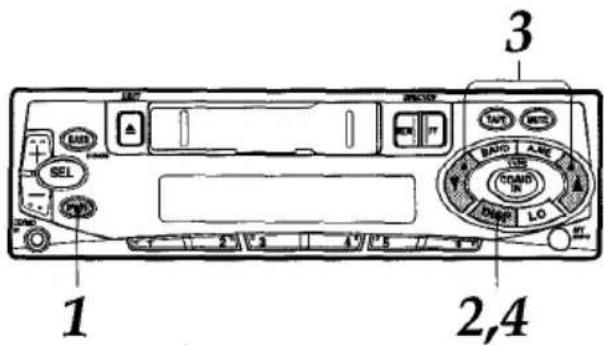

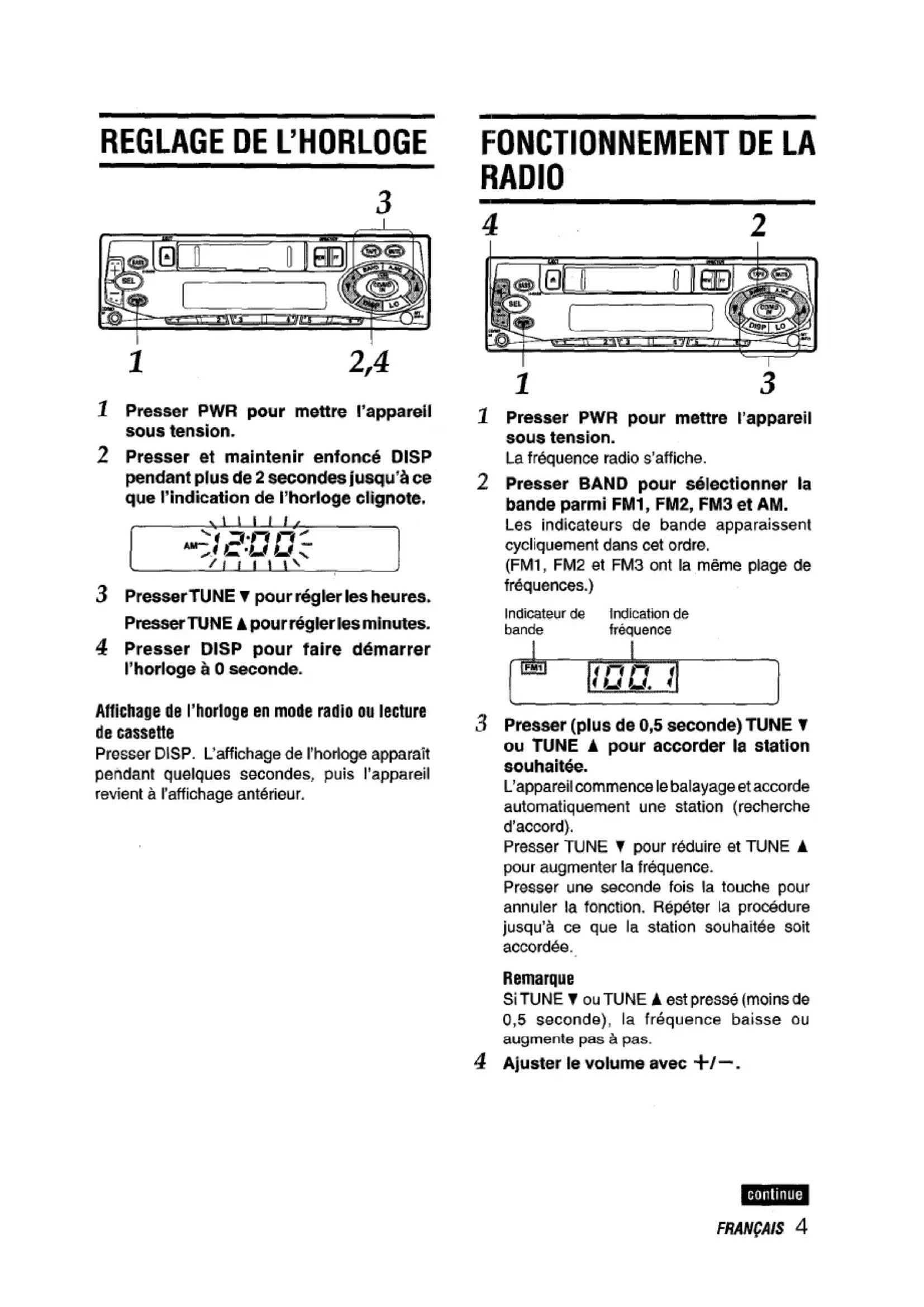

REGLAGE DE L'HORLOGE

1 Presser PWR pourmettre I'appareil sous tension.

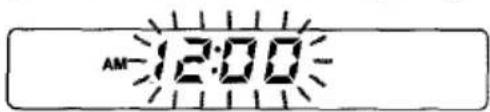

2 Presser et maintainir enforcé DISP pendant plus de 2 secondes jusqu'à ce que l'indication de l'horloge clignote.

3 PresserTUNE pourreglerlesheures. Presser TUNE ▲pourreglerlesminutes.
4 Presser DISP pour faire demarrer l'horloge a 0 seconde.

Affichage de l'horloge en mode radio ou lecture de cassette

Presser DISP. L'affichage de l'horloge apparait pendant quelques secondes, puis l'appareil revient à l'affichage antérieur.

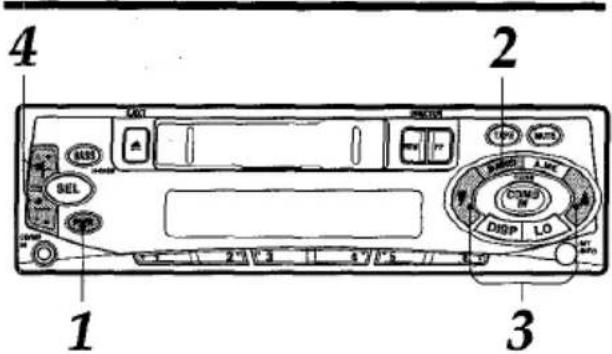

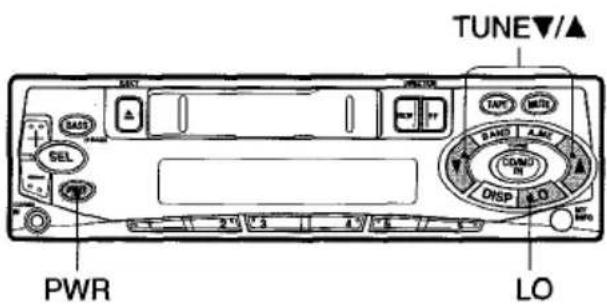

FONCTIONNEMENT DE LA RADIO

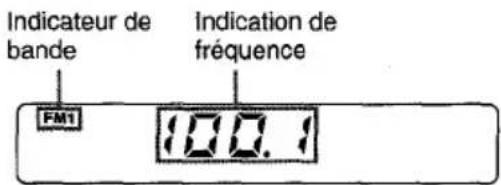

1 Presser PWR pourmettreI'appareil sous tension. La fréquence radio s'affiche.
2 Presser BAND pour selectionner la bande parmi FM1, FM2, FM3 et AM. Les indicateurs de bande apparaisent cyclquement dans cet ordre. (FM1, FM2 et FM3 ont la meme plaque de frquesences.)

3 Presser (plus de 0,5 seconde) TUNE ou TUNE pour accorder la station souhaitation.

L'appareil commence le balayage et accorde automatiquement une station (recherche d'accord).

Presser TUNE pour réduire et TUNE pour augmenter la fréquence.

Presser une seconde fois la touche pour annuler la fonction. Repeter la procEDURE jusqu'à ce que la station souhaitee soit accordée.

Remarque

Si TUNE ou TUNE est pressé (moins de 0,5 seconde), la fréquence bisese ou augmente pas à pas.

4 Ajuster le volume avec + / -

FONCTIONNEMENT DE LA RADIO

PourmettreI'appareil hors tension PresserPWR.

Commutation de mode

Quand l'appareil est en mode radio, l'insertion d'une cassette commute automatiquement l'appareil au mode lecture de bande.

Le mode local peut être utilisé pour accorder seulement les stations à signal puissant pendant la recherche d'accord. En mode radio, presser LO pour selectionner le mode local. L'indicateur "LO" s/allumera.

• Presser LO pour annuler le mode local et commuter au mode DX (distance).
  Lindicateur "ST" (stereo) sallume quand la station accorded diffuse en stero et que la reception est bonne.

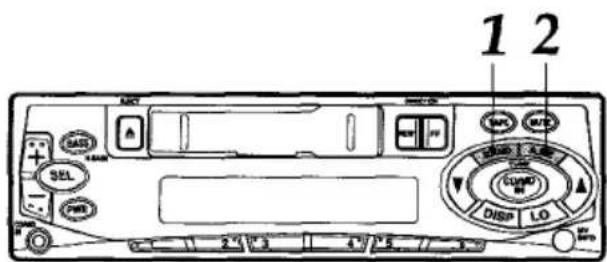

PREREGLAGE DES STATIONS

Pour préregler automatique des stations (mémorisation automatique)

1 Presser BAND pour selectionner la bande souhaitee parmi FM1, FM2, FM3 et AM.

FM1 100.1

2 Presser et maintainir enforcé A.ME pendant plus de 2 secondes pour activer la fonction de préréglage automatique. Les six stations les plus puissantes disponibles seront sauvégardées en mémoire sur les touches 1 à 6 de stations préréglées dans l'ordre de puissance de leur signal.

Utiliser cette fonction pour préregler automatiquement jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3 et AM (total de 24 stations).

• Quand la的记忆isation automatique est terminée, la station préreglees sur la touche 1 de stations preregles est accordée.
• Presser une seconde fois A.ME pour arreter la mémorisation automatique.

Pour contrôler les stations préréglées (balayage préréglé)

• Pour contrcler les stations preréglées, presser A.ME pendant moins de 2 secondes. Les stations preréglées en mémoire seront accordées chacune pendant 5 secondes dans l'ordre.
• Presser une seconde fois A.ME ou une des touches 1 à 6 de stations préregliées pour annuler cette fonction.

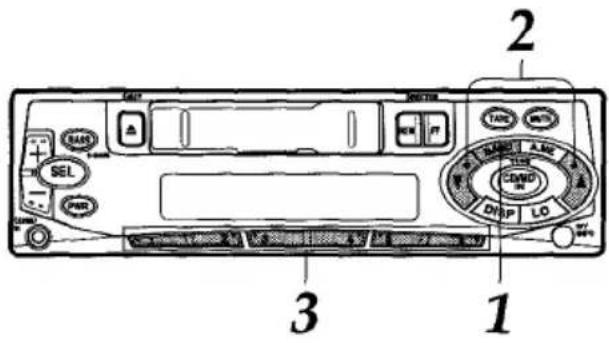

Préglage manuel de stations

Il est possible de prérégler manuellement des stations qui n'ont pas été seLECTIONnées pour la mémorisation automatique.

1 Presser BAND pour selectionner la bande souhaitee parmi FM1, FM2, FM3 et AM.
2 Accorder la station qu'on souhaite prerégler avec TUNE v ou TUNE A.
3 Presser une des touches 1 à 6 de stations prérgliées pendant environ 2 secondes.

Le numero de la touche de station prerégée apparaitra a cote de l'indication de fréquence.

Répéter cette procédure pour prérégler jusqu'à 6 stations pour chacune des bandes FM1, FM2, FM3 et AM.

Si I'on essaie de prerégler une station sur une touche de station preréglée sur laquelle une autre station de la même bande est déjà preréglée, la station préalablement preréglée sera effacée.

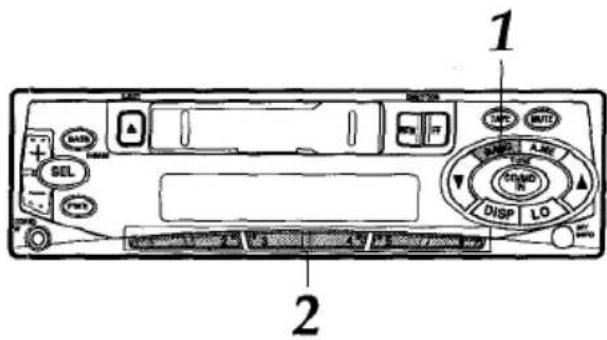

Accord des stations preréglées

1 Presser BAND pour selectionner la bande souhaitee parmi FM1, FM2, FM3 et AM.
2 Presser la touche de station prereglee souhaitee.

Le numero de la touche de station prerégée s'affichera a coté de l'indication de fréquence.

Contrôle actif de la réception d'accord (ATRC)

Cet appeareil supprime automatique le bruit FM du à la variation de la puissance du signal resultant du déplacement de la voiture.

Le circuit de mélange automatique incorpore mélange les signaux des canaux droit et gauche selon la puissance de la réception. Simultanément, le circuit passe-bas s'active pour maintenir la qualité du son.
Si la réception devient encore plus faible, l'appareil passera automatiquement au mode monaural pour réduire le bruit.

FUNCTION MES INFORMATION

La radio peut etre activée par minuterie pour un programme radio par jour. L'appareil se met automatiquement sous et hors tension en mode radio aux heures preréglées.

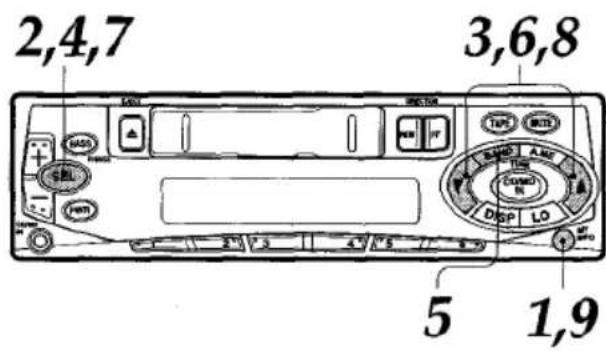

Réglage de la minuterie

1 L'appareil hors tension, presser et maintainir enforcé MY INFO pendant 2 secondes.

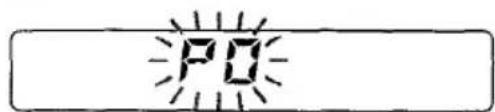

L'indication "PO" clignote dans la fenetre d'affichage.

2 Presser SEL.

L'indication de la minuterie clignote.

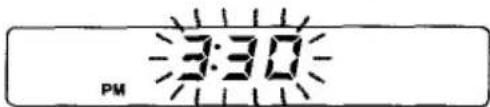

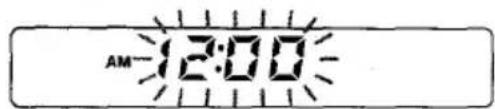

3 Regler l'heure souhaitation pour l'allumage de I'appareil en mode radio.

Presser TUNE pour regler les heures.

Presser TUNE pour regler les minutes.

4 Presser SEL.

L'indication radio clignote.

Indicateur de bande

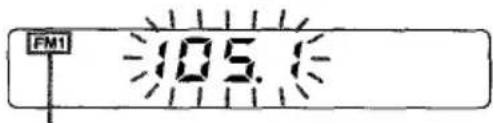

5 Presser BAND pour selectionner la bande.
6 Accorder la station qu'on souhaite prerégler avec TUNE ou TUNE A.

7 FRANÇAIS

7 Presser SEL.

L'indication de la minuterie clignote.

8 Regler l'heure à laquelle l'appareil doit s'eteindre.

Presser TUNE pour regler les heures.

Presser TUNE pour regler les minutes.

9 Presser et maintainir enforcé MY INFO pendant 2 secondes.

Le réglage est sauvégarde en mémoire et l'appareil s'éteint.

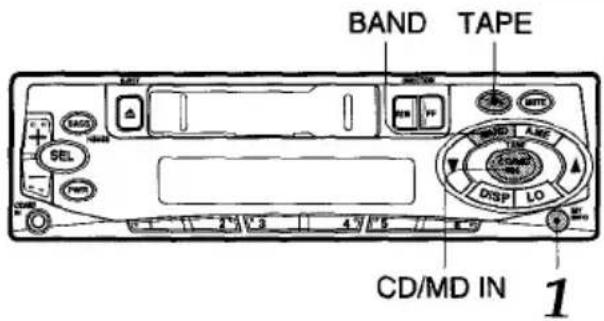

Activation de la minuterie

1 L'appareil sous tension, presser MY INFO.

L'indicateur "MY INFO" s'allume et la minuterie est activée.

Pour annuler la minuterie

Presser une seconde fois MY INFO de sorte que l'indicateur "MY INFO" s'éteigne.

Pour contrôle le réglage

Mettre l'appareil hors tension et presser MY INFO.

L'heure de mise sous tension, puis la fréquence radio et l'heure de mise hors tension, apparaisent dans la fenêtre d'affichage pendant 1 seconde chacune, ensuite l'appareil se met hors tension.

Remarques

• Meme si l'appareil est en un mode autre que radio, il commutera automatiquement au mode radio et accordera le programme de radio prerégèle à l'heure préréglée.
• Meme pendant l'écoute d'un programme radio avec cette fonction, la pression des touches suivantes commutera l'appareil à un autre mode:

— La pression de BAND commutera l'appareil au mode radio.
—La pression de TAPE commutera I'appareil au mode lecture de cassette.
-La pression de CD/MD IN commutera l'appareil au mode CD/MD IN.

Si vous changez de mode avec ces touches, I'appareil ne se coupera pas a l'heure de coupure reglee par minuterie.

LECTURE DE CASSETTE

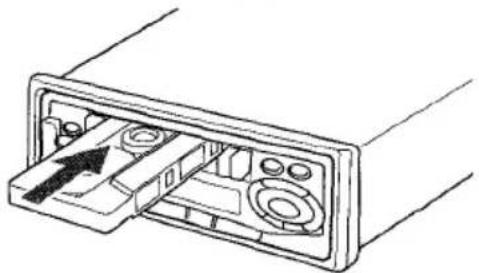

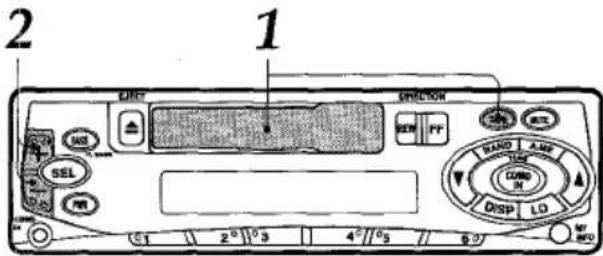

1 Insérer une cassette pour démarrer la lecture.

Si une cassette est déjà insérée, presser TAPE pour démarrer la lecture.

La lecture demarre dans la direction dans laquelle l'appareil a lu precedemment.

2 Ajuster le volume avec + / -

Presser les touches suivantes pour assurer le transport de la bande.

Pour	Presser la touche
Ejecter la cassette*	▲
Changer de face lue	REM et FF simultanément
Avancer rapidement la bande, les deux côtés	FF
Rebobiner la bande, les deux côtés	NEW
Arrêtier le bobinage rapide et reprendre la lecture	NEW ou FF légèrement**

A l'éjection de la cassette, l'appareil commute au mode radio. A l'insertion d'une cassette, se met en saillie pour permettre sa pression pour ejecter la cassette.
Ne pas presser ou a fond. Cela pourrait modifier le sens de défilament de la bande.

continue

LECTURE DE CASSETTE

Fonction d'inversion automatique

A la fin de la bande en lecture ou en avance rapide, le sens de défilament de la bande est automatiquement inversé, et la lecture reprend.

Indications de face lue de la bande

Les indications suivantes s'affichent pour indiquer la face de la bande presentement lue.

Côté supérieur	Côté inférieur

Avant la coupure du commutateur d'allume

Ejecter la cassette de l'appareil avant de couper le commutateur d'allumage.

Commutation de modes

Quand l'appareil est en mode radio, l'insertion d'une cassette commute automatiquement l'appareil au mode lecture de cassette.

Pour éviter les problèmes de bande

Avant d'insérer une cassette dans l'appareil, vérifier que la bande est bien tendue. Si nécessaire, eliminer le mou de la bande en insérant un crayon dans le trou d'axe et en le tournant.

Les cassettes à bande de 90 minutes ou plus sont très fines; elles se déforment et s'endommagent facilement. Leuremploi n'est pas recommandé.

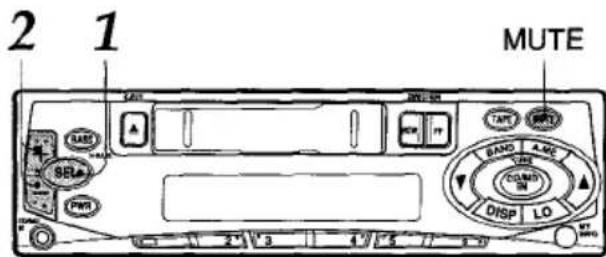

AJUSTEMENTS DU SON

1 Presser SEL pour selectionner le mode à ajuster parmi: VOL (volume), BASS (graves), TRE (aigués), BAL (balance) et FAD (fader).

Les indicateurs suivantes s'afficheront cyclquement.

Si vous ne passez pas à l'étépe 2 dans les 5 secondes, le mode sélectionné est annulé, et l'indication revient au mode source presente.

2 Presser + / - pour ajuster le niveau.

Presser et maintainir enforcé l'une des touches pour changer rapidement de niveau.

	-	+
VOL	Réduit le volume.	Augmente le volume.
BASS	Réduit le niveau des graves.	Augmente le niveau des graves.
TRE	Réduit le niveau des aiguès.	Augmente le niveau des aiguès.
BAL	Réduit le niveau de la ou des enceintes droites.	Réduit le niveau de la ou des enceintes gauches.
FAD	Réduit le niveau des enceintes avant.	Réduit le niveau des enceintes arrière.

Le volume seul peut etre ajusté en pressant +/anssLECTIONnerdemodea la touche SEL.

Touche MUTE

Presser pour réduire temporairement le volume. Une seconde pression restaurera le volume précédent.

H-BASS (High BASS)

Il est possible d'apprecier une musique avec des graves renforcés.

Presser H-BASS pour obtenir des graves puissants.

L'indicateur "BASS"s'allume.

La fonction est activée/désactivée à chaque pression de H-BASS.

RACCORDEMENT D'UN LECTEUR DE CD/MD PORTABLE OU D'UN AUTRE APPAREIL

Cet apparéil est équipé d'une prise d'entrée (CD/ MD IN) de niveau de ligne assurant un son de haute qualité.

1 Si une cassette est insereee, la retirer pour eviter tout dommage a l'appareil.
2 Raccorder le lecteur de CD/MD portable, etc. via la prise CD/MD IN (dia. 3,5 mm) de l'appareil.
3 Presser PWR pourmettre l'appareil sous tension.
4 Presser CD/MD IN pour écouter l'appareil raccordé.

L'indication "Cd"s'affiche.

Voir le mode d'emploi de l'appareil raccourté pour de plus amples informations à son sujet.

Remarque

Ne pas outlier de presser CD/MD IN après la connexion d'un lecteur de CD/MD portable, etc. à la prise CD/MD IN pour écouter à l'aide de l'équipement raccordé.

Meme si l'equipement est raccarded a la prise CD/ MD IN, il sera impossible d'ecouter avec cet equipement sans commuter I'appareil au mode CD/MD IN en pressant CD/MD IN.

La fonction tonalité bip est désactivée à l'usine.
Procéder comme suit pour l'émission d'une tonalité bip à chaque pression d'une touche autre que ▲, REW ou FF.

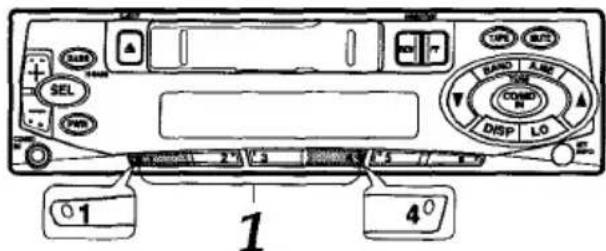

1 L'appareil sous tension, presser simultanement 1 et 4.

A chaque pression, cette fonction s'active ou se désactive.

Un bip signale l'activation de la fonction bip.

MAINTENANCE

Nettoyage du panneau avant

Quand la surface du panneau avant est sale, I'essuyer avec un chiffon doux et sec.

Nettoyage de la tete de lecture

Utiliser une cassette de nettoyage pour nettoyer la tete de lecture et les cabestans environ une fois par mois.

Si la tete de lecture est sale, les tonalités aiguées ne seront pas reproduites correctement.

SPECIFICATIONS

SECTION RADIO

(FM)

Plage de fréquences: 87,5 MHz à 108 MHz (par étapes de 100 kHz)
87,5 MHz à 108 MHz (par étapes de 50 kHz)

Sensibilité verfügbar: 12,7 dBf

Seuil de sensibilité 50 dB: 17,2 dBf

Rejet IF: 80 dB

Réponse de fréquence 30 Hz à 15 000 Hz

Rapport signal/bruit. 63 dB

Séparation stereo: 35 dB à 1 kHz

Seléctivité d'un canal de substitution:

70dB

Taux de capture: 3 dB

(AM)

Plage de fréquences: 530 kHz à 1.710 kHz

(parétapesde10kHz)

522 kHz à 1.620 kHz

(parétapesde9kHz)

Sensibilité usable: 30 μV (30 dB)

SECTION CASSETTE

Vitesse de défillement de la bande:

4,8 cm/sec. (1 7/8ips)

Rapport signal/bruit: 50 dB

50dB

Réponse de fréquence: 40 Hz à 14.000 Hz

Séparation stereo: 40 dB

Temps FF/REW: 190 sec (C-60)

SECTION AUDIO

Puisance de sortie max: 35W× 4 canaux

Entree CD/MD IN

Sensibilité d'entrée (impédance de charge)

CD/MD IN: 500 mV (10 kohms)

GENERALITES

Tension d'alimentation. 14,4 V (11 à 16 V tolérés),

CC, masse négative

Impedance de charge: 4 ohms

Contrôle de la tonalité: Graves ±10 dB à 100 Hz

Aiguès ±10 dB à 10 kHz

Tension de sortie préampli (impédance de charge):

2,2V (10 kohms)

Encombrement: 182 (l) × 53 (h) × 155 (p) mm

• Les specifications et l'aspect extérieur sont sujets à modifications sans préavis pour amélioration du produit.

8Z-KTH-901-01

990408CTM-OX

Printed in China
