MODE D'EMPLOI MP237IX SABA

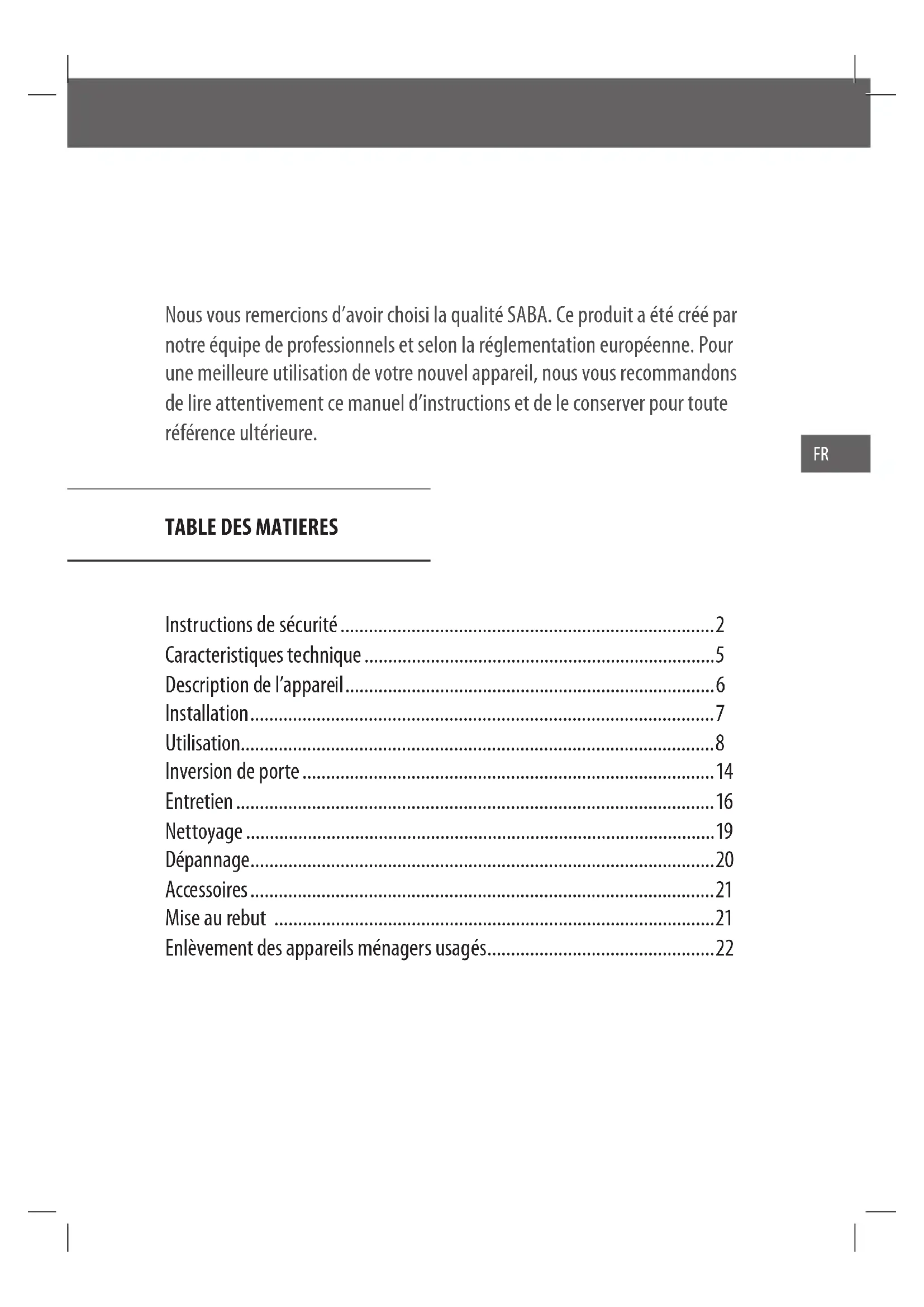

• Instructions de sécurité p. 2
• Caracteristiques technique p. 5
• Description de l’appareil p. 6
• Installation p. 7
• Utilisation p. 8
• Inversion de porte p. 14
• Entretien p. 16
• Nettoyage p. 19
• Dépannage p. 20
• Accessoires p. 21
• Mise au rebut p. 21
• Enlèvement des appareils ménagers usagés Nous vous remercions d’avoir choisi la qualité SABA. Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne. Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d’instructions et de le conserver pour toute référence ultérieure. FRInstructions de sécurité p. 22

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: – des coins cuisines réservés au personnel dans des magasins, bureaux et autres environnements professionnels; – des fermes ; l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; – des environnements du type chambres d’hôtes; la restauration et autres applications similaires hormis la vente au détail.

• MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement.

• MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant.

• MISE EN GARDE: Ne pas endommager le circuit de réfrigération.

• MISE EN GARDE: Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de stockage des denrées, à moins qu’ils ne soient du type recommandé par le fabricant.

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doivent pas être eectués par des enfants sans surveillance.

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualication similaire an d’éviter un danger.

• MISE EN GARDE: Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être xé conformément aux instructions.

• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inammables.

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement.

• MISE EN GARDE: Remplir les bacs à glaçons uniquement avec de l’eau potable.

• En ce qui concerne les informations pour l’installation, la manipulation, l’entretien l’appareil, référez-vous aux paragraphes « Installation », « Utilisation » et « Entretien » de la notice.

FR FR• En ce qui concerne les informations pour la méthode pour remplacer la lampe d’éclairage, référez-vous au paragraphe «Changement de l’ampoule» ci-après de la notice.

• Débrancher l’alimentation électrique avant toute opération.

• Les anciens réfrigérateurs peuvent contenir des CFC qui détruisent la couche d’ozone; contactez le centre de traitement des déchets le plus près de chez vous pour plus de détails sur les procédures correctes de mise au rebut.

• L’appareil doit être installé sur le sol, sur une surface plane et horizontale en s’assurant que les ouvertures d’aération sont correctement dégagées.

• Ne jamais essayer de remplacer ou de réparer vous même une partie ou un composant de l’appareil, demandez de l’aide à un personnel professionnel et qualié, si besoin.

• Toujours manipuler l’appareil avec soin an d’éviter d’endommager celui-ci.

Attention: risque d’incendie Caracteristiques technique Brand SABA MP237IX Catégorie d’appareil de réfrigération ménager catégorie 1 Classe d’ecacité énergétique

Consommations d’énergie annuelle (1) 128 kWh/an Volume utile des compartiments Réfrigérateur : 241 L Dégivrage Réfrigérateur: automatique Classe climatique + fourchette de températures ambiantes N/ST (de +16°C à +38°C) Émissions acoustiques dans l’air 40 dB (A) re 1 pW Alimentation 220V-240V / 50Hz~ 80W-0.5A Ampoule 240V / 50Hz - 10W max Type E14 Réfrigérant R600a / 32g Dimension (L x P x H) 566 x 545 x 1427 (mm) Poids 44 kg Type d’installation Pose libre (1) Calculée sur la base du résultat obtenu pour 24 heures dans des conditions d’essai normalisées. La consommation d’énergie réelle dépend des conditions d’utilisation et de l’emplacement de l’appareil.

FR FR Cet appareil n'est pas destiné à être utilisé dans les applications suivantes

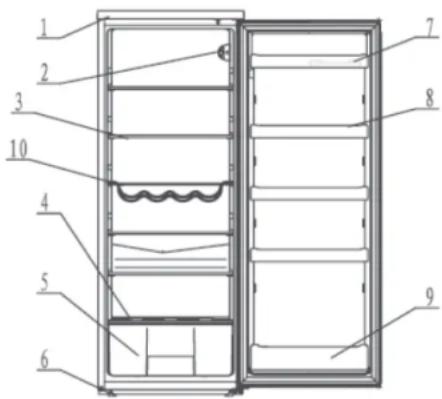

-La restauration et autres applications similaires et la vente au détail.Description de l’appareil

1. Panneau supérieur

4. Couvercle du bac à légumes

REMARQUE: Le design est susceptible d’être modié sans préavis. Installation

• Mettez l’appareil en position puis attendez deux à trois heures avant de le mettre en marche pour la première fois, le temps que le système se mette en place. L’appareil ne doit pas être placé à proximité d’une source de chaleur (ex: cuisinière, chaudière, lumière directe du soleil etc.).

• An de permettre une bonne ventilation, laissez un espace d’au moins 10cm au-dessus de l’appareil et de 10 cm sur les côtés et derrière. Cet appareil n’est pas conçu pour une installation encastrée.

• L’appareil doit être installé sur une surface plane, solide et stable ; toute irrégularité du plancher doit être corrigée avant l’installation ; si l’appareil est légèrement bancal, ajustez la hauteur des pieds de devant. REMARQUE : Si l’appareil est placé sur un tapis ou un revêtement de sol souple, réglez de nouveau les pieds avant une fois que l’appareil est stabilisé.

• Cet appareil est conçu pour fonctionner dans une température ambiante située entre 16°C et 38°C. L’appareil ne peut pas fonctionner correctement en dehors de cette plage de température. Si la température ambiante est dépassée pendant une longue durée, la température dans le congélateur remontera au-dessus de -18°C et les aliments risquent de s’abîmer.

• Retirez tous les matériaux d’emballage de l’appareil. Lavez l’intérieur de l’appareil avec de l’eau tiède et du bicarbonate de soude (5ml pour 50 cl d’eau). Séchez bien l’appareil.

• Lors de la première utilisation du congélateur et après le dégivrage, mettez le thermostat sur le cran maximal au moins 2 heures avant de mettre les aliments, puis remettez-le en position normale.

RÉGLER LE BOUTON DU THERMOSTAT

Le réfrigérateur est contrôlé par un bouton de thermostat se trouvant dans le réfrigérateur, en haut à droite. Tournez le bouton de la position STOP (arrêt) vers les chires plus élevés pour régler une température plus froide. Le bouton peut être réglé entre 1 et 7. Plus le réglage du bouton est élevé (chire plus élevé), plus la température est basse (froide) dans tous les compartiments de l’appareil. Les variations de température ambiante aectent la température à l’intérieur de l’appareil, il faut donc correctement régler le bouton de contrôle de la température en fonction des conditions ambiantes. Dans la position STOP (arrêt), l’appareil ne fonctionne pas (le système de réfrigération est éteint), mais il reste sous tension. Réglez le bouton du thermostat dans une position normale pour obtenir une température de -18°C dans le compartiment de congélation. Nous conseillons de régler le bouton sur la position « 4.5 » pour un usage normal. Bouton du thermostat

FR FRRemarque : Si l’appareil est éteint, vous devez attendre au moins 5 minutes avant de le redémarrer ou de rebrancher sa che dans la prise murale. Cela permet au dispositif de protection du compresseur de se réinitialiser. Si le compresseur ne démarre pas correctement, débranchez la che de l’appareil et attendez 5 minutes avant de réessayer, le compresseur doit normalement redémarrer. La température de stockage peut être impactée par : – La température de la pièce – La fréquence d’ouverture de la porte – La quantité d’aliments stockés – La position de l’appareil Pour régler une température appropriée, vous devez prendre en compte tous ces facteurs.

INDICATEUR DE TEMPERATURE

Pour vous aider au bon réglage de votre appareil, celui-ci est équipé d’un indicateur de température placé dans la zone la plus froide. Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l’indicateur de température « OK » apparaisse. Le symbole ci-contre indique l’emplacement de la zone la plus froide de votre réfrigérateur. Il dénit le haut de cette zone. Si « OK » n’apparaît pas, la température moyenne de cette zone est trop élevée. Réglez le thermostat sur une position plus froide. A chaque modication du réglage du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire à un nouveau réglage. Ne modiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérication. Remarque: après chargement de l’appareil de denrées fraîches ou après des ouvertures répétées ou prolongées de la porte il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de température ; attendez au moins 12 heures avant de réajuster le thermostat.

FR FRCONSERVATION DES PRODUITS FRAIS ET LIQUIDES Les fruits et les légumes doivent être soigneusement lavés, puis placés dans le bac à légumes. Les liquides, notamment le lait, doivent être fermés hermétiquement et placés au balconnet porte bouteilles. REMARQUE: La température intérieure du réfrigérateur dépend de la température des aliments frais qui y sont conservés ainsi que de la fréquence d’ouverture de la porte. Changez le réglage de température du thermostat si nécessaire. CONSEILS EN MATIÈRE D’ÉCONOMIE D’ÉNERGIE Installez le réfrigérateur ou le congélateur dans un endroit frais à l’abri des rayons directs du soleil et en le tenant éloigné de toute cuisinière, radiateur, lave-vaisselle ou tout appareil émettant de l’air chaud. Ne réglez pas le réfrigérateur ou le congélateur sur des températures inférieures à celles recommandées. Réglez la température sur une fourchette appropriée, par exemple réglez le thermostat sur la position du milieu pour une température de 4°C dans le réfrigérateur et de -18°C dans le congélateur. Laissez refroidir les plats déjà cuits avant de les mettre au réfrigérateur ou au congélateur. Cela évitera de faire augmenter la température interne du réfrigérateur. Faites en sorte que votre réfrigérateur soit toujours plein mais pas trop an de réduire la perte d’air « froid ». Ne remplissez pas trop le réfrigérateur ou le congélateur. Dans la mesure du possible, prévoyez environ 20 % d’espace libre pour la circulation de l’air. Pour empêcher l’air froid de s’évacuer, limitez la fréquence d’ouverture de la porte. Lorsque vous rentrez de courses, mettez les aliments à conserver au réfrigérateur à part avant d’ouvrir la porte. N’ouvrez la porte que pour mettre ou prendre des aliments. Veillez à ce que le joint de la porte soit propre et en bon état. Une feuille de papier doit pouvoir être maintenue entre le réfrigérateur et la porte une fois celle-ci fermée. Dégivrez le congélateur régulièrement ou lorsque la glace fait plus de 5 mm d’épaisseur. L’accumulation de glace sur les parois internes augmente considérablement la consommation en énergie. La disposition des tiroirs, paniers et clayettes indiquée dans la gure descriptive du produit est optimisée pour économiser l’énergie de manière ecace. La modier peut aecter la consommation.

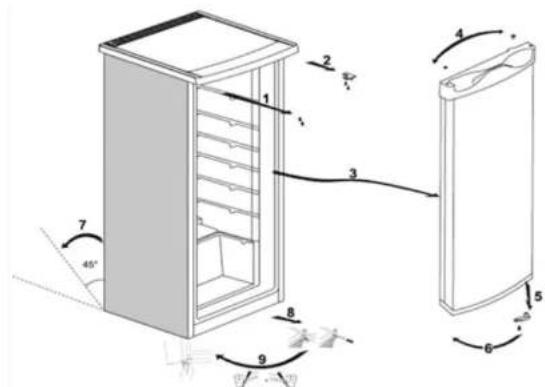

FR FRInversion de porte Suivre les étapes suivantes pour inverser la porte de sa position initiale : INVERSION DU SENS D’OUVERTURE DE LA PORTE

1. Enlever les vis à gauche sous le paneau supérieur

2. Démonter la charnière supérieure à droite du paneau

4. Enlever et repositionner le cylindre au côté opposé

5. Enlever la butée en bas à droite de la porte

6. Fixer la butée de porte de l’autre côté

7. Incliner le réfrigérateur à 45°

8. Déposer la charnière inférieure

9. Fixer la charnière de l’autre côté

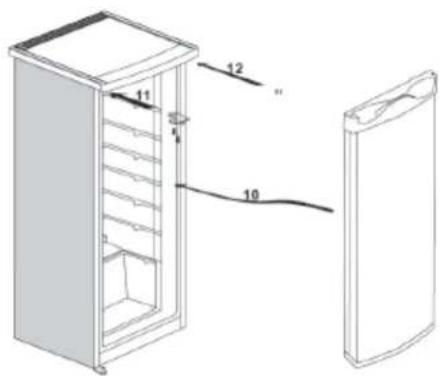

10. Remettre la porte sur la charnière inférieure

11. Fixer la charnière supérieure au paneau

12. Remettre les vis bouchon sous le paneau

Le processus de dégivrage du réfrigérateur se déclenche automatiquement chaque fois que le compresseur s’arrête. L’eau de dégivrage est automatiquement dirigée vers le trou d’évacuation d’où elle s’écoule dans un bac placé sur le compresseur, derrière l’appareil, avant de s’évaporer. Assurez-vous que le trou d’évacuation du réfrigérateur, situé derrière l’appareil, reste bien dégagé en permanence.

Vous remarquerez peut-être parfois des bruits inhabituels. Ces bruits sont dus à la circulation du réfrigérant dans le système de refroidissement. Le phénomène a tendance à s’accentuer depuis l’apparition des gaz sans CFC. Il est cependant normal et ne signie pas que le réfrigérateur perd en ecacité.

PÉRIODES D’INUTILISATION PROLONGÉE

Si vous ne comptez pas utiliser l’appareil pendant un certain temps, procédez de la manière suivante :

1. Débranchez l’appareil.

2. Nettoyez l’intérieur, puis séchez (voir section ‘Nettoyage et

3. Laissez la porte ouverte an d’éviter l’apparition de mauvaises

odeurs dans l’appareil lorsqu’il n’est pas utilisé.

REMARQUES CONCERNANT L’UTILISATION

Cet appareil doit être régulièrement nettoyé et dégivré. Vériez le contenu des compartiments de temps en temps. Les plats préparés doivent être conservés d’une manière conforme aux instructions des étiquettes. Choisissez des aliments frais de bonne qualité, et assurez-vous qu’ils sont bien propres avant de les congeler. Emballez tous les aliments dans des sacs pour aliment de qualité en polyéthylène ou dans des contenants hermétiques et assurez- vous qu’il n’y a pas d’air à l’intérieur. Ne conservez pas des substances toxiques ou dangereuses dans ce congélateur. Il est conçu pour la congélation des aliments comestibles uniquement. Évitez de consommer des aliments qui sont restés congelés pendant trop longtemps. Évitez de laisser la porte ouverte pendant trop longtemps:

FR FRcela augmente la consommation d’électricité et entraîne une formation excessive de glace. N’utilisez jamais des objets pointus (ex: un couteau) pour enlever la glace de l’appareil. Utilisez toujours un grattoir en plastique. Ne mettez jamais des aliments chauds dans l’appareil. Laissez-les refroidir à température ambiante. Ne mettez jamais dans le congélateur des bouteilles remplies de liquide ou des boîtes scellées contenant des liquides gazeux, car elles pourraient éclater. Évitez de donner aux enfants des crèmes glacées ou des glaces à l’eau sortant juste du congélateur; la basse température risquerait de leur brûler les lèvres. N’essayez pas de recongeler des produits décongelés ; consommez-les dans les 24 heures ou faites-les cuire avant de les recongeler.

CHANGEMENT DE L’AMPOULE

1. Mettez le bouton du thermostat en position arrêt (0/OFF) puis

débranchez l’appareil.

2. Sortez les aliments.

3. Poussez vers le haut pour retirer le couvercle de la lampe.

4. Dévissez l’ampoule grillée, puis remettez une ampoule neuve du

même type, même forme, même puissance (240V-10W - E14).

5. Remettez en place le protège-lampe

1. Débranchez l’appareil.

2. Enlevez toutes les substances.

3. Nettoyez l’intérieur et les parois extérieures avec une éponge ou

un chion mou imbibé(e) d’eau chaude ; vous pouvez également utiliser un mélange de 1 cuillère à café de bicarbonate de soude dans 1,2 litre d’eau.

4. Rincez bien et essuyez avec un chion mou propre.

Si vous comptez laisser l’appareil inutilisé pendant une longue période, nous vous conseillons de le vider entièrement, de nettoyer l’intérieur et de laisser la porte ouverte an de faire circuler l’air et d’éviter la formation de mauvaises odeurs.

FR FRDépannage Avant de faire appel à un réparateur, veuillez vérier les points suivants. L’APPAREIL NE MARCHE PAS. Vériez qu’il est bien branché. Branchez un autre appareil sur la même prise an de vous assurer qu’elle est bien alimentée; si l’autre appareil marche, vériez le fusible de la prise. L’APPAREIL FAIT BEAUCOUP DE BRUIT PENDANT QU’IL FONCTIONNE. Vériez qu’il est bien d’aplomb et qu’il n’est pas en contact avec un autre appareil ou avec un autre meuble de la cuisine. L’APPAREIL N’EST PAS ASSEZ FROID. Si la porte est ouverte trop souvent ou si elle est restée ouverte pendant trop longtemps, il faut un peu de temps pour que l’appareil redescende à la température réglée. L’espace derrière l’appareil est peut-être insusant, empêchant l’air de circuler convenablement. Vous avez peut-être mis une trop grande quantité d’aliments frais dans l’appareil. Accessoires

• Etiquette énergétique

• Notice d’utilisation en FR/ENG

• Crochet de nettoyage pour le trou d’evacuation Mise au rebut Le gaz frigorigène contenu dans le circuit de cet appareil est de l’isobutane (R600a), gaz peu polluant mais inammable. Veuillez contacter le service en charge de l’élimination des déchets de votre région pour obtenir des conseils sur la méthode de traitement appropriée.

FR FREnlèvement des appareils ménagers usagés La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le ux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent, etréduire l’impact sur la santé humaine et l’environnement. Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil.
