NS20WLCD - Téléviseur INSIGNIA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Taille de l'écran	20 pouces
Type d'écran	LCD
Résolution	1366 x 768 pixels
Connectivité	HDMI, USB, VGA, Composite
Consommation d'énergie	40 W (en fonctionnement)
Poids	5.5 kg
Dimensions (L x H x P)	46.5 x 31.5 x 7.5 cm
Fonctionnalités supplémentaires	Tuner TV intégré, mode économie d'énergie
Maintenance	Nettoyage régulier de l'écran avec un chiffon doux
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Garantie	1 an

FOIRE AUX QUESTIONS - NS20WLCD INSIGNIA

Pourquoi mon téléviseur INSIGNIA NS20WLCD ne s'allume-t-il pas ?

Vérifiez que le téléviseur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas à plat.

Comment régler le son de mon téléviseur INSIGNIA NS20WLCD ?

Utilisez la télécommande pour accéder aux paramètres audio. Vous pouvez ajuster le volume, choisir un mode sonore et configurer les options de balance.

Pourquoi l'image de mon téléviseur INSIGNIA NS20WLCD est-elle floue ?

Vérifiez les connexions des câbles HDMI ou d'antenne. Essayez de changer la source d'entrée ou de régler la résolution d'affichage dans les paramètres.

Comment effectuer une recherche de chaînes sur mon INSIGNIA NS20WLCD ?

Accédez au menu des paramètres, sélectionnez 'Chaînes' et choisissez 'Recherche automatique' pour que le téléviseur trouve toutes les chaînes disponibles.

Mon téléviseur INSIGNIA NS20WLCD n'affiche pas les couleurs correctement. Que faire ?

Vérifiez les paramètres d'image dans le menu pour vous assurer que les réglages de couleur et de contraste sont appropriés. Vous pouvez également essayer de réinitialiser les paramètres d'usine.

Comment connecter des appareils externes à mon téléviseur INSIGNIA NS20WLCD ?

Utilisez les ports HDMI, USB ou AV situés à l'arrière du téléviseur. Sélectionnez ensuite la source correspondante à l'aide de la télécommande.

Pourquoi mon téléviseur INSIGNIA NS20WLCD ne reçoit-il pas de signal ?

Assurez-vous que les câbles sont correctement connectés et que la source d'entrée sélectionnée est correcte. Vérifiez également que l'antenne ou le câble est en bon état.

Comment réinitialiser mon téléviseur INSIGNIA NS20WLCD ?

Allez dans le menu des paramètres, sélectionnez 'Réinitialiser' et suivez les instructions pour restaurer les paramètres d'usine.

Quel type de câble dois-je utiliser pour connecter un lecteur Blu-ray à mon INSIGNIA NS20WLCD ?

Utilisez un câble HDMI pour une connexion optimale. Assurez-vous de brancher le câble dans le port HDMI du téléviseur et du lecteur Blu-ray.

Mon téléviseur INSIGNIA NS20WLCD fait un bruit étrange. Que dois-je faire ?

Vérifiez si le bruit provient des haut-parleurs ou d'autres composants internes. Si le bruit persiste, débranchez le téléviseur et contactez le service client.

Comment mettre à jour le logiciel de mon téléviseur INSIGNIA NS20WLCD ?

Allez dans le menu des paramètres, sélectionnez 'Mise à jour du logiciel' et suivez les instructions pour télécharger et installer la dernière version.

MODE D'EMPLOI NS20WLCD INSIGNIA

User Guide | Guide de l'utilisateur | Guía del Usuario

INSIGNIA™

20"LCD TVI Téléviseur ACL de 20 po | Televisor con Pantalla LCD de 20"

NS-20WLCD

Téléviseur ACL de 20 po Insignia NS-20WLCD

Table des matières

Informations sur la sécurité	23
Fonctionnalités	25
Installation du téléviseur	27
Fonctionnement du téléviseur	30
Entretien	40
Problèmes et solutions	41
Spécifications	41
Avis juridiques	42

Informations sur la sécurité

Précautions

Pour éviter les chocs électriques, introduire la lame la plus large de la prise du cordon d'alimentation dans la fente correspondante de la prise secteur. Si la prise ne s'adapte pas, contacler un électricien afin qu'il remplace la prise secteur inadéquate. Ne pas modifier la prise du cordon d'alimentation, sinon ce dispositif de sécurité serait inopérant.

Ce symbole indique qu'une tension dangereuse, constituant un risque de choc électrique, est présente dans cet appareil. Cette étiquette est située au dos de l'appareil.

Ce symbole indique que d'importantes instructions concernant le fonctionnement et la maintenance figurent dans la documentation qui accompagne cet apparell.

Avertissement

Cet appareil utilise de la soudure étain-plomb et une lampe fluorescente contenant une petite quantité de mercure. La mise au rebut de ces matériels peut faire l'objet d'une réglementation relative à l'environnement. Pour des informations de mise au rebut ou de recyclage, contacter les autorités locales ou l'Electronic Industries Alliance sur le site www.eia.org.

Lire les instructions

Lire toutes les instructions de sécurité et d'utilisation avant d'utiliser cet appareil.

Conserver les instructions

Conserver les instructions de sécurité et de fonctionnement pour toute référence ultérieure.

Respecter les avertissements et les structions

Respecter tous les avertissements sur cet appareil ainsi que dans les instructions d'utilisation. Toutes les instructions d'utilisation et de fonctionnement doivent être observées.

Eau et humidité

Ne pas utiliser cet appareil près de l'eau. Par exemple près d'une baignoire, un lavabo, un évier ou un baquet à linge, dans un sous-sol humide ou près d'une piscine.

Nettoyage

Débrancher l'appareil avant tout nettoyage. Ne pas utiliser de nettoyant liquide ou en aérosol. Utiliser un chiffon à poussière pour nettoyer l'extérieur de l'appareil.

Ventilation

Les fentes et ouvertures au dos et au bas du châssis sont prévues pour la ventilation, pour assurer un fonctionnement fiable de l'appareil et le protéger contre toute surchauffe. Ces ouvertures ne doivent être ni bloquées ni obstruées. Elles ne doivent jamais être bloquées en installant l'appareil sur un lit, un sofa, un tapis ou toute autre surface semblable. Ne pas placer l'appareil à proximité ou au-dessus d'un radiateur ou d'une source de chaleur. Ne pas installer l'appareil dans un meuble encastré tel qu'une bibliothèque ou sur une étagère, sauf si une ventilation adéquate a été prévue ou si les instructions du fabricant ont été respectées.

Chaleur

S'assurer que l'appareil est installé à l'écart de sources de chaleur, telles que radiateurs, bouches de chaleur, fours ou autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

Mise à la terre ou polarisation

Ne pas chercher à modifier le dispositif de sécurité de la prise polarisée ou de type mise à la terre. Une prise polarisée comporte deux plots, un plus large que l'autre. Une prise de type mise à la terre est composée de deux plots et d'un troisième de mise à la terre. Ce troisième plot, large ou rond a été prévu pour la sécurité de l'utilisateur. Si la fiche ne s'adapte toujours pas à la prise secteur, contacter un électricien afin qu'il remplace la prise inadéquate.

Protection du cordon d'alimentation

Les cordons d'alimentation électrique doivent être acheminés afin que personne ne puisse marcher dessus et qu'aucun objet posé dessus ne vienne les entraver. Prêter particulièrement attention aux points de branchement du cordon à la prise secteur et à l'endroit d'où le cordon sort de l'appareil.

Périphériques

Ne pas utiliser de périphériques non recommandés par Insignia, car ils pourraient être source de dangers.

Support

Ne pas placer cet appareil sur une table roulante, un pied, un trépied, un support ou une table instables. L'appareil pourrait tomber et provoquer dans sa chute des blessures et subir de graves dommages. N'utiliser qu'avec la table roulante, le pied, le trépied, le support ou la table recommandés par le fabricant ou vendus avec le téléviseur. Pour installer l'appareil sur un support mural, observer les instructions du fabricant et utiliser un accessoire de montage recommandé par celui-ci. Si l'appareil est installé sur un meuble à roulettes, déplacer l'ensemble avec précaution. Un arrêt brusque, l'utilisation d'une force excessive et des surfaces irrégulières risquent de déstabiliser l'ensemble et de le renverser.

INSIGNIA™

Téléviseur ACL de 20 po Insignia NS-20WLCD

Foudre

Pour protéger l'appareil pendant un orage ou s'il se trouve inutilisé et sans surveillance pendant une période prolongée, le débrancher de la prise secteur et débrancher l'antenne ou la connexion au réseau câblé. Ceci évitera d'endommager l'appareil en cas de foudre et de variations de tension du secteur.

Entretien

L'utilisateur ne doit pas essayer de réparer cet appareil lui-même ; en effet l'ouverture ou le démontage des couvercles peut l'exposer à des tensions dangereuses et à d'autres dangers. Toutes les réparations doivent être réalisées par du personnel qualifié.

Pièces de rechange

Si des pièces doivent être remplacées, s'assurer que le technicien a utilisé des pièces de rechange spécifiées par le fabricant qui ont les mêmes caractéristiques que les pièces d'origine. Toute substitution par des pièces non autorisées risque de provoquer un incendie, un choc électrique, des blessures ou d'autres dangers.

Surcharge

Les prises secteur et les rallonges ne doivent pas être surchargées, cela pourrait provoquer des risques d'incendie ou de choc électrique.

Pénétration d'objets ou de liquides

N'enfoncer en aucun cas un objet dans les ouvertures de l'appareil car il pourrait entrer en contact avec des tensions dangereuses ou provoquer un court-circuit à l'origine d'un incendie ou d'un choc électrique. Ne jamais répandre un liquide sur le téléviseur.

Dégâts nécessitant un entretien

Débrancher l'appareil de la prise secteur et utiliser les services d'un technicien qualifié dans les conditions suivantes :

• Lorsque le cordon d'alimentation est effiloché ou la prise endommagée.
• Si un liquide a été répandu ou des objets sont tombés dans l'appareil.
• Si l'appareil a été exposé à la pluie ou à l'eau.
• Si l'appareil fonctionne anormalement en appliquant les instructions d'utilisation. Ne régler que les commandes décrites dans les instructions d'utilisation ; en effet, le réglage incorrect d'autres commandes pourrait provoquer des dégâts, entraînant souvent d'importantes réparations par un technicien qualifié pour rétablir le fonctionnement normal de l'appareil.
• Si le téléviseur est tombé ou s'il est endommagé de quelque façon que ce soit.
• Si l'appareil présente une détérioration marquée de ses performances.

Pièces de rechange

Si des pièces doivent être remplacées, s'assurer que le technicien a utilisé des pièces de rechange spécifiées par le fabricant qui ont les mêmes caractéristiques que les pièces d'origine. Toute substitution par des pièces non autorisées risque de provoquer un incendie, un choc électrique, des blessures ou d'autres dangers.

Contrôle de sécurité

Après toute opération d'entretien ou réparation de cet appareil, demander au technicien d'effectuer les contrôles de sécurité de routine pour vérifier qu'il fonctionne correctement.

Source d'alimentation

Cet appareil doit fonctionner conformément à la source d'alimentation indiquée sur les étiquettes. En cas d'incertitude sur la tension d'alimentation électrique de la maison, consulter le revendeur du téléviseur ou la compagnie d'électricité.

Foudre

Pour protéger l'appareil pendant un orage ou s'il se trouve inutilisé et sans surveillance pendant une période prolongée, le débrancher de la prise secteur et débrancher l'antenne ou la connexion au réseau câblé. Ceci évitera d'endommager l'appareil en cas de foudre et de variations de tension du secteur.

Protection de l'écran

L'écran du téléviseur est en verre. Ne pas laisser tomber l'appareil ou heurter l'écran en verre. Si l'écran se brise, prendre garde à ne pas se blesser avec les morceaux de verre.

Pixels défectueux

L'écran de cet appareil est conçu pour afficher des images fines détaillées. Il peut arriver que certains pixels non actifs apparaissent sur l'écran sous forme de points fixes bleus, verts ou rouge. Ceci est normal et n'affecte pas la performance de l'appareil.

Mise à la terre d'une antenne externe

Si cet appareil est connecté à une antenne extérieure ou à un réseau câblé, vérifier que l'antenne ou la connexion au réseau câblé est mis à la terre afin de bénéficier d'une certaine protection contre les sautes de tension et les charges électrostatiques. L'article 810 du Code national de l'électricité (CNE), ANSI/NFPA N° 70, fournit des informations relatives à la mise à la terre correcte du mât et du support, la mise à la terre du fil conducteur de l'antenne à l'unité de décharge de l'antenne, la taille des conducteurs de mise à la terre, l'emplacement de l'unité de décharge de l'antenne, la connexion aux conducteurs de terre ainsi que les normes en matière de prise de terre.

1 Équipement de la compagnie d'électricité

2 Système de mise à la terre des électrodes de la compagnie d'électricité

3 Serre-fils de mise à la terre

4 Conducteurs de mise à la terre
5 Unité de décharge de l'antenne
6 Serre-fil de mise à la terre
7 Fil conducteur de l'antenne

Avis à l'installateur de TV câblée

Le présent avis a pour objet de rappeler à l'installateur de systèmes de télévision par câble que l'article 820-40 du Code national de l'électricité contient des recommandations relatives à la mise à la masse de l'appareil et, en particulier, stipule que la terre du câble doit être connectée au système de mise à la terre de l'immeuble, aussi prêt que possible du point d'entrée du câble.

Fonctionnalités

Face avant

	Commande Description
1	C a p télécommande	Reçoitiles signaex de la u télécommande. Ne pas obstruer la transmission des signaux.
2 Témoin de Marche/Arrêt		Quand le téléviseur est sous tension s'allume en bleu. Devient rouge quand l'appareil est en mode veille.
3 Touche	CH+ Permet d'aller au canal suivant.
4 Touche	CH- Permet de revenir au canal précédent.
5 Touche	VOL+ Permet d'augmenter le volume sonore.
6 Touche	VOL- Appuyer sur cette touche pour diminuer le volume sonore.
7 Touche	Marche/Arrêt - Mise en attente Ⓔ	Permet d'allumer ou d'ételindre le téléviseur. Quand le téléviseur est sous tension le témoin de marche-arrêt est bleu.
8 ENTRÉE Pour sélectionner la source du signal :

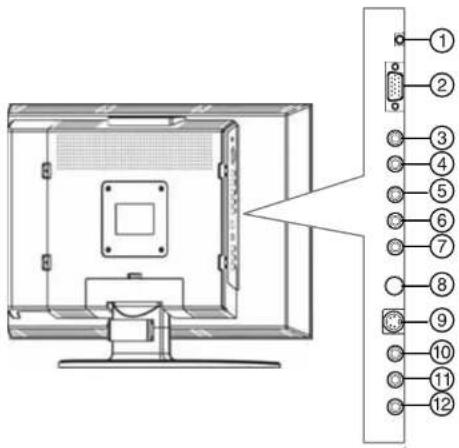

Panneau arrière

	Prise Description
1 ENTRÉE LIGNE Brancher un câble audio
2 D-Sub	Brancher un câble vidéo	d'ordinateur sur cette prise.
		d'ordinateur sur cette prise.
3 Prise d'entrée composantes audio gauche		En cas d'utilisation d'une connexion vidéo à composantes, brancher le câble audio gauche sur cette prise
4 Prise d'entrée composantes audio droite		En cas d'utilisation d'une connexion vidéo à composantes, brancher le câble audio droit sur cette prise
5 Vidéo à composantes Pr /Cr		En cas d'utilisation d'une connexion vidéo à composantes, brancher le connecteur Pr/Cr d'un câble vidéo à composantes sur cette prise.
6 Vidéo à composantes Pb/Cb		En cas d'utilisation d'une connexion vidéo à composantes, brancher le connecteur Pb/Cb d'un câble vidéo à composantes sur cette prise.
7 Vidéo à composantes Y		En cas d'utilisation d'une connexion vidéo à composantes, brancher le connecteur Y d'un câble vidéo à composantes sur cette prise.
8 RF Brancher l'antenne ou la TV		câblée sur cette prise.
9 S-VIDÉO	Brancher un périphérique S-Verde sur cette prise. Le câble S-Verde ne fournit pas de son. Il est nécessaire de brancher les connecteurs audio droit et gauche d'un câble audio/vidéo standard sur les prises d'entrée AV droite et gauche pour obtenir du son.

INSIGNIA™

Téléviseur ACL de 20 po Insignia NS-20WLCD

	Prise Description
10 Entrée	AV audio droite Brancher	le connecteur audio droit d'un câble audio/vidéo standard sur cette prise pour connecter un périphérique tel qu'un magnétoscope.
11 Entrée	AV audio gauche	Brancher le connecteur audio gauche d'un câble audio/vidéo standard sur cette prise, pour connecter un périphérique tel qu'un magnétoscope.
12 Entrée	AV vidéo Brancher le connecteur vidéo d'un câble audio/vidéo standard sur cette prise, pour connecter un périphérique tel qu'un magnétoscope.

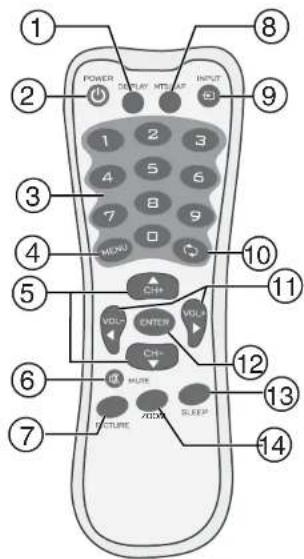

Télécommande

POWER INPUT VIEW MTSE AF 1 2 3 4 5 6 7 8 9 MENU 10 11 VOL+ ENTER VOL+ CA+ MUTE SLEEP 12 13 14 1 2 3 4 5 6 7 8 9 10 11 12 13 14

	Touche Description
6 SOURDINE Permet de mettre le son en sourdine. Appuyer de nouveau sur cette touche pour rétablir le son.
7 IMAGE	Permet de sélectionner le mode d'image.
8 MTS/SAP	Permet de sélectionner le mode stéréo.
9 ENTRÉE Pour sélectionner la source du signal :
10	Retour ➕	Permet de revenir au canal visionné précédemment.
11 VOL+ et VOL-	Permet d'augmentor ou de diminuer le volume sonore. Lorsque la fonction OSD est activée, appuyer sur cette touche pour régler les options.
12 ENTRÉE	Permet de confirmer les sélections.
13 ARRÊT DIFFÉRÉ	Permet de configurer l'arrêt différé de l'appareil.
14 ZOOM	Permet de modifier le format d'écran.

Utilisation de la télécommande

Pour utiliser la télécommande :

- Pointer la télécommande vers le capteur situé sur la face avant du téléviseur.

Remarque

L'emplacement du capteur de télécommande peut varier.

	Touche Description
1 Affichage	Permet d'afficher des	Informations, telles que le numéro de canal, le mode audio ou la source du signal.
2 Touche	Marche/Arrêt Permet d'allumer ou d'éteindre ♦	le téléviseur.
3 Pavé	numérique Permettent de	changer de canal. Dans l'affichage des menus d'écran (OSD), permet de saisir le mot de passe.
4 MENU	Permet d'afficher et de fermer	l'OSD.
5 CH+ et	CH- Permettent de changer de canal. Lorsque la fonction OSD est activée, permettent de sélectionner les options de menu.

Le schéma ci-après illustre la portée de la télécommande.

30° 30° 16,4 pi (5 m)

Remarques

• La télécommande ne doit pas recevoir de chocs ou être exposée à des liquides.
• Ne pas utiliser la télécommande dans des endroits à forte humidité.
• Ne pas placer la télécommande sous la lumière solaire directe.
• Ne pas placer d'objets, tels que des meubles, entre la télécommande et le capteur de télécommande.
• La télécommande peut ne pas fonctionner correctement si le capteur de l'unité principale reçoit directement la lumière du soleil ou un éclairage important. Déplacer le téléviseur ou modifier l'angle d'utilisation de la télécommande.

Installation du téléviseur

Remarques

• Vérifier les câbles et connecteurs avant d'effectuer les connections.
• Des connecteurs desserrés peuvent être à l'origine de problèmes d'image ou de colorimétrie, vérifier que les connecteurs sont correctement insérés.
• Toujours mettre le téléviseur et les autres périphériques connectés hors tension avant de connecter ou de déconnecter un périphérique.
• Les illustrations des opérations suivantes peuvent varier en fonction du modèle.

Installation des piles de la télécommande

Pour installer les piles de la télécommande : 1 Retirer le couvercle du compartiment des piles.

2 Insérer deux piles AAA dans le compartiment. Veiller à ce que les pôles + et – des piles coïncident avec les repères + et – figurant à l'intérieur du compartiment.

Téléviseur ACL de 20 po Insignia NS-20WLCD

3 Remettre le couvercle en place.

• Ne pas mélanger différents types de piles.
• Ne pas mélanger des piles neuves et usagées.
• Retirer les piles quand elles sont déchargées.
• Les produits chimiques des piles peuvent provoquer des démangeaisons. Si les piles fuient, nettoyer le compartiment avec un chiffon. Si les produits chimiques sont au contact de la peau, nettoyer immédiatement.
• Les piles livrées avec le téléviseur peuvent avoir une durée d'utilisation plus courte que des piles neuves.
• Retirer les piles si la télécommande n'est pas utilisée pendant une période prolongée.

Branchement du téléviseur sur une prise secteur.

Pour brancher le téléviseur sur une prise secteur :

- Brancher le cordon d'alimentation sur une prise secteur.

Remarques

• Vénfier que la tension est correcte. Voir l'étiquette au dos du téléviseur.
• Débrancher le téléviseur de la prise secteur lorsqu'il ne doit pas être utilisé pendant une durée prolongée.

Connexion d'une antenne externe

Les câbles d'antenne sont de deux types : 75 ohms et 300 ohms.

75Câble de 75 ohms

Câble de 300 ohms

Si le câble d'antenne utilisé a un connecteur de 75 ohms, le brancher sur la prise RF située à l'arrière de l'appareil.

Si le câble d'antenne utilisé est muni d'un connecteur de 300 ohms, le brancher sur un adaptateur de 300 à 75 ohms (non fourni), connecter l'adaptateur à un câble de 75 ohms, puis brancher l'autre extrémité du connecteur de 75 ohms sur la prise RF située à l'arrière de l'appareil.

Avertissement

S'assurer d'éteindre et de débrancher le téléviseur avant l'installation de périphériques.

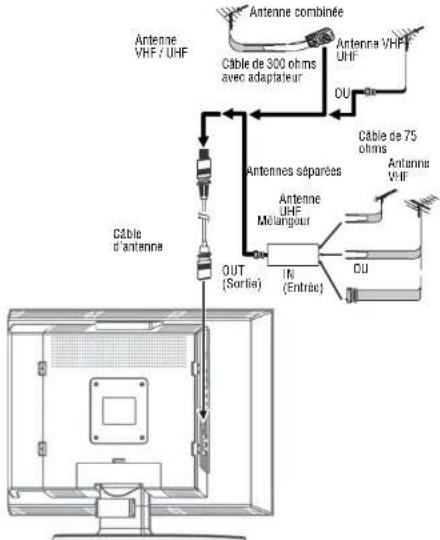

Utiliser l'illustration ci-après pour connecter une antenne extérieure.

Antenne combinée Câble de 300 ohms avec adaptateur Antenna VHF UHF OU Câble de 75 ohms Antenna VHF Antenna UHF Mélangeur Câble d'antenna OUT (Sortis) IN (Entrac) OU

Raccordement à la TV câblée

Le téléviseur est doté d'une prise de 75 ohms pour le raccordement à la TV câblée. Certains câblo-opérateurs brouillent les signaux des canaux par abonnement. Pour visualiser ces canaux, il faut obtenir un décodeur/décrypteur.

Le raccordement direct de la TV câblée au téléviseur est possible même sans un décodeur/décrypteur. Avec un décodeur/décrypteur, le raccordement à la TV câblée est possible en utilisant un interrupteur RF (non fourni). Pour plus d'informations sur la connexion d'un décodeur/décrypteur, contacter le câbló-opérateur.

Avertissement

S'assurer d'éteindre et de débrancher le téléviseur avant l'installation de périphériques.

Pour le raccordement à la TV câblée sans décodeur/décrypteur :

1 Brancher une extrémité d'un câble de 75 ohms sur la prise RF à l'arrière de l'appareil.
2 Brancher l'autre extrémité sur la prise secteur de la TV câblée.

Pour le raccordement à la TV câblée avec un décodeur/décrypteur :

- Se référer au schéma ci-après pour la connexion d'un décodeur/décrypteur (l'interrupteur RF et le répartiteur de signal ne sont pas fournis).

Régler l'interrupteur RF en position A et utiliser la télécommande de l'appareil pour visualiser les canaux « en clair ». Régler l'interrupteur RF en position B et utiliser les commandes du décodeur/décrypteur pour visualiser les canaux brouillés.

Connexion d'un magnétoscope

Il est possible de connecter un magnétoscope avec un câble audio/vidéo standard ou un câble S-Veréo. Le câble S-Veréo ne fournit pas de son. Si un câble S-Veréo est utilisé, un câble audio est nécessaire pour la connexion du son.

Remarque

Pour obtenir une meilleure vidéo, utiliser la prise S-Video si le magnétoscope est doté d'une connexion S-Video.

Avertissement

S'assurer d'éteindre et de débrancher le téléviseur avant l'installation de périphériques.

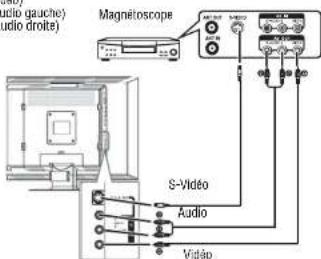

Se référer au schéma ci-après pour la connexion d'un magnétoscope au téléviseur.

Y = Jaune (vidép)

W = Blanc (audio gauche) R = Rouge (audio droite)

Magnetoscope Audio gauche) Audio droite) S-Video Audio Vidéo

Pour utiliser le magnétoscope :

1 Allumer le téléviseur.

2 Appuyer une ou plusieurs fois sur INPUT (Entrée) pour sélectionner Video [Vidéo] (ou S-Video si le magnétoscope est connecté à la prise S-Vidéo).

3 Mettre le magnétoscope sous tension.

4 Insérer une cassette vidéo, puis appuyer sur PLAY (Lecture).

Connexion d'un caméscope

Avertissement

'assurer d'éteindre et de débrancher le téléviseur avant installation de périphériques.

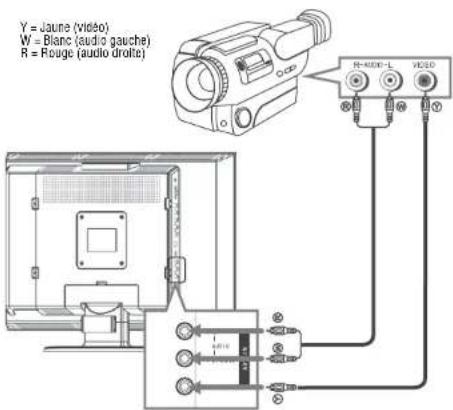

Voir le schéma ci-après pour la connexion d'un caméscope au téléviseur.

Pour la connexion d'un caméscope :

1 Brancher le câble audio/vidéo sur les prises d'entrée AUDIO L (gauche), AUDIO R (droite) et VIDEO IN (Vidéo) à l'arrière de l'appareil.

2 Brancher l'autre extrémité du câble audio/vidéo sur les prises de sortie vidéo et audio du caméscope.

Y = Jaune (védéo) W = Blanc (audio gauche) R = Rouge (audio droite)

Pour utiliser le caméscope :

1 Allumer le téléviseur.

2 Appuyer une ou plusieurs fois sur INPUT(Entrée) pour sélectionner VIDEO (Vidéo).

3 Mettre le caméscope sous tension et le régler sur le mode de sortie. Pour plus d'informations, se référer au guide de l'utilisateur du caméscope.

4 Insérer une bande vidéo dans le caméscope et appuyer sur la touche lecture.

Connexion d'un lecteur de DVD en utilisant la vidéo à composantes

Averlissement

S'assurer d'éteindre et de débrancher le téléviseur avant l'installation de périphériques.

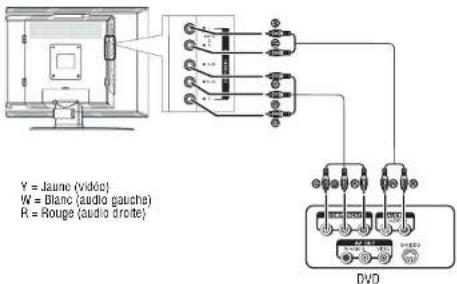

Pour connecter un lecteur DVD en utilisant la vidéo à composantes :

1 Brancher les connecteurs Y, Pb et Pr d'un câble vidéo à composantes sur les prises IN (entrée) Y, Pb et Pr à l'arrière du téléviseur.

Y = Jaune (videos) W = Blanc (audio gauche) R = Rouge (audio drote) DVD

2 Brancher les autres extrémités du câble dans les prises OUT (sortie) Y, Pb et Pr sur le lecteur DVD. Les prises du lecteur DVD peuvent être marquées Y, Cb et Cr.
3 Brancher les connecteurs droit (rouge) et gauche (blanc) d'un câble audio/vidéo sur les prises de sortie audio COMPONENT IN droite et gauche à l'arrière du téléviseur.
4 Brancher les connecteurs audio de l'autre extrémité du câble audio/vidéo sur les prises OUT (sortie) du lecteur DVD.

Pour lire un DVD :

1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur INPUT(Entrée) pour sélectionner YPbPr.
3 Mettre le lecteur DVD sous tension.
4 Insérer un DVD et appuyer sur la touche PLAY (lecture).

Connexion à un PC

Pour se connecter à un PC :

1 Connecter le câble D-Sub à la prise d'entrée D-Sub à l'arrière du téléviseur.

Audio D-Sub

2 Brancher l'autre extrémité du câble D-Sub sur la prise OUT D-Sub de l'ordinateur.
3 Connecter un câble audio à la prise LINE IN (Entrée ligne) D-Sub à l'arrière du téléviseur.
4 Brancher l'autre extrémité du câble audio sur la prise de sortie audio de l'ordinateur.

Pour visualiser l'écran de l'ordinateur sur le téléviseur :

1 Allumer le téléviseur.
2 Appuyer une ou plusieurs fois sur INPUT (Entrée) pour sélectionner D-Sub.
3 Mettre le PC sous tension et vérifier la configuration minimale requise de l'ordinateur. Pour plus d'informations, se référer au guide de l'utilisateur de l'ordinateur.
4 Régler au besoin la résolution de l'écran et les autres paramètres sur l'ordinateur.

Fonctionnement du téléviseur

Mise en Marche/Arrêt du téléviseur

Pour mettre le téléviseur sous et hors tension :

1 Vérifier que le cordon d'alimentation est connecté à l'appareil et à une prise secteur.
2 Appuyer sur la touche pour mettre le téléviseur en marche.
3 Appuyer de nouveau sur la touche pour éteindre le téléviseur.

Sélection de la source du signal TV

Pour sélectionner la source du signal TV : 1 Appuyer sur MENU pour ouvrir les menus d'écran (OSD).

2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Channel (Canal)

3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Channel.

4 Appuyer sur CH+ouCH- pour sélectionner Input (Entrée).

5 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner Antenna (Antenne) ou Cable (Câble).

Configuration de la liste des canaux

Pour configurer la liste des canaux :

1 Appuyer sur MENU pour ouvrir les menus d'écran (OSD).

2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Channel (Canal)

3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Channel. L'option Auto Searching (Recherche automatique) est en surbrillance.

4 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour démarrer la recherche des canaux. Pour arrêter la recherche, appuyer sur MENU.

Ajout et effacement de canaux

Pour ajouter et effacer des canaux :

1 Utiliser les touches numériques pour composer le numéro du canal devant être ajouté ou effacé.

2 Appuyer sur MENU pour ouvrir les menus d'écran (OSD).

3 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Channel (Canal)

4 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Channel.

5 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Channel Skip (Sauter le canal).

6 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner On (Activé) ou Off (Désactivé). En choisissant On, le canal est effacé de la liste.

En choisissant Off, le canal est ajouté à la liste.

Après suppression d'un canal, il n'est plus possible de le syntoniser avec les touches CH+ ou CH-. Il est possible de sélectionner le canal en appuyant sur les touches numériques du canal.

Réglage fin du signal de télévision

Réglage fin automatique

Pour effectuer automatiquement le réglage fin du signal de télévision :

1 Appuyer sur MENU pour ouvrir les menus d'écran (OSD).

2 Appuyer sur CH+ouCH- pour sélectionner Channel (Canal).

3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Channel.

INSIGNIA™

Téléviseur ACL de 20 po Insignia NS-20WLCD

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner AFC.

5 Appuyer sur ENTER, VOL+ ou VOL- pour mettre activer ou désactiver l'option AFC. Lorsque l'option AFC est activée, le téléviseur procède automatiquement au réglage fin pour obtenir le meilleur son et la meilleure image.

Réglage fin manuel

Pour effectuer manuellement le réglage fin du signal de télévision :

1 Appuyer sur MENU pour ouvrir les menus d'écran (OSD).
2 Appuyer sur CH+ouCH- pour sélectionner Channel (Canal).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Channel.

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Fine Tune (Réglage fin).

5 Appuyer une ou plusieurs fois sur VOL+ ou sur VOL- pour régler l'image et le son.

Remarque

En procédant manuellement au réglage fin d'un programme, l'option AFC est désactivée.

Changement de canal

Pour changer de canal :

• Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner le canal souhaité

• Pour sélectionner un numéro de canal à un seul chiffre, appuyer sur la touche numérique du canal, puis sur ENTER ou attendre quelques secondes.

• Pour sélectionner un numéro de canal à deux chiffres, appuyer sur les deux touches numériques en séquence et ensuite sur ENTER ou attendre quelques secondes.

• Pour entrer un canal à trois chiffres, appuyer sur les trois touches numériques en séquence.

Remarque

Pour regarder un canal qui a été effacé de la liste des canaux, les touches numériques devront être utilisées pour syntoniser le canal.

Réglage du volume

Pour régler le volume :

• Appuyer sur VOL + ou VOL- pour augmenter ou diminuer le volume.
• Appuyer sur MUTE (sourdine) pour couper le son. Appuyer de nouveau sur cette touche pour rétablir le son.

Sélection de la langue du menu

Pour sélectionner la langue d'un menu :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display. Langue est en surbrillance.

4 Appuyer une ou plusieurs fois sur ENTER, VOL+ ou VOL- pour sélectionner English (Anglais), Français ou Spanish (Espagnol).

Utilisation du mode préréglé de l'image

Pour utiliser le mode préréglé de l'image :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Picture (Image)
3 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Picture. Picture Mode (Mode Image) est en surbrillance.

4 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner le mode image souhaité. Il est possible de sélectionner :

• Bright (Luminosité) – Sélectionner pour une image lumineuse.
• Soft (Douceur) – Sélectionner pour une image finement détaillée.
• Standard – Sélectionner pour une image normale.
• User (Utilisateur) – Sélectionner pour utiliser des réglages déjà personnalisés. Pour des informations supplémentaires relatives aux paramètres personnalisables, se reporter à « Personnalisation de l'image » à la page 33.

Il est aussi possible d'appuyer sur PICTURE (Image) pour sélectionner le mode d'image.

Personnalisation de l'image

Pour personnaliser l'image :

1 Appuyer sur MENU pour ouvrir l'OSD. Picture (Image) est en surbrillance.
2 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Picture.

3 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner l'option souhaitée.
4 Appuyer une ou plusieurs fois sur VOL+ ou VOL- pour régler cette option.

En mode TV ou Vidéo, les options suivantes pourront être réglées :

• Brightness (Luminosité) – Permet de régler la luminosité de l'image.
• Contrast (Contraste) – permet de régler le contraste de l'image.
  • Color (Couleur) – Permet de régler la saturation.
• Tint (Teinte) – permet de régler les tons de l'image.
• Sharpness (Netteté) – Permet de régler la netteté de l'image.

En mode D-Sub, les options suivantes pourront être réglées :

• Brightness (Luminosité) – Permet de régler la luminosité de l'image.
• Contrast (Contraste) – permet de régler le contraste de l'image.
• Color (Couleur) – Permet de régler la saturation.

Pour de plus amples informations sur les autres options pouvant être modifiées en mode D-Sub, se reporter à «Réglage de l'image en mode D-Sub » à la page 33.

5 Appuyer sur MENU.

Réglage de l'image en mode D-Sub

En mode D-Sub, il est possible de régler :

• Picture (Image) - automatiquement
• Clock and phase (Horloge et phase)
• Image position (Position de l'image)

Réglage automatique de l'image

Pour régler l'image automatiquement :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Image.
3 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Image. L'option Auto Adjustment (Réglage automatique) est en surbrillance.

4 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Auto Adjustment. L'option Auto Adjustment (Réglage automatique/Oui) est en surbrillance.

5 Appuyer sur ENTER, VOL+ ou VOL- pour démarrer le réglage automatique.

Réglage de l'horloge et de la phase Régler la fréquence de l'horloge si l'image présente des tremblotements ou des parasites de type arc-en-ciel.

Régler la phase si l'image présente un aspect flou.

Pour régler l'horloge et la phase :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Image.
3 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Image.

INSIGNIA™

Téléviseur ACL de 20 po Insignia NS-20WLCD

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Clock (Horloge) ou Phase.
5 Appuyer sur VOL+ ou VOL- pour régler cette option.

Réglage de la position de l'image

Pour régler la position de l'image (alignement) :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Image.
3 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Image.

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Image Position (Position de l'image).
5 Appuyer sur ENTER, VOL+ ou VOL- pour ouvrir le menu Image Position.

6 Appuyer sur CH+, CH-, VOL+ ou VOL- pour régler la position de l'image.

Réglage du son

Réglage du mode stéréo.

Pour régler le mode stéréo :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Sound (Son).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Sound.

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner MTS.

5 Appuyer une ou plusieurs fois sur ENTER, VOL+ ou VOL- pour sélectionner le mode stéréo souhaité. Il est possible de sélectionner :

• Mono– Sélectionner pour envoyer le même son vers les deux haut-parleurs.
• Stereo (Stéréo) – Sélectionner pour une sortie son en stéréo. Le programme doit être émis en stéréo pour que cette option fonctionne. En cas de problème lors de l'écoute d'une émission en stéréo, sélectionner Force Mono (Imposer mono) pour écouter le programme en mono.
• SAP– Sélectionner pour écouter un deuxième programme audio. Le programme doit contenir un programme audio secondaire pour que cette option puisse fonctionner.

Il est aussi possible d'appuyer sur MTS/SAP pour sélectionner le mode son.

Personnalisation du son

Pour personnaliser les réglages du son :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Sound (Son).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Sound.

4 Appuyer sur CH+ouCH- pour sélectionner Bass (Graves), Treble (Aigus) ou Balance.

• Bass – Pour régler les fréquences graves.
• Treble – Pour régler les fréquences aiguës.
• Balance – Pour régler la balance des volumes entre les voies droites et gauches.

5 Appuyer sur VOL+ ou VOL- pour régler cette option.

Réglage de la transparence du menu

Pour régler la transparence du menu :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).

3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.

4 Appuyer sur CH+ ou CH- pour sélectionner l'option Transparency (Transparence).
5 Appuyer sur VOL+ ou VOL- pour régler cette option.

Réglage du rétroéclairage

Pour régler le rétroéclairage :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner l'option Back Light (Rétroéclairage).
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour régler le rétroéclairage.

Réglage de la fonctionnalité DCDi

Cette fonctionnalité améliore la qualité en éliminant les irrégularités latérales sur l'image.

Pour régler la fonctionnalité DCDi :

1 Appuyer sur MENU pour ouvrir l'OSD.

2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.
4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner DCDi.

5 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner On (Activé) ou Off (Désactivé).

Réglage du mode zoom (format d'écran)

L'option Zoom permet de définir le format d'écran pour que l'image s'affiche en plein écran ou au format 4:3.

Pour régler le mode de zoom :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.
4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Zoom.

5 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner FIII screen (Remplissage écran) ou Standard (Normal). Il est aussi possible d'appuyer sur Zoom pour sélectionner le format d'écran.

Restauration des paramètres TV par défaut

Pour restaurer les paramètres TV par défaut :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.
4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Factory Reset (Paramètres par défaut).

Précautions

En sélectionnant Yes (Oui), tous les paramètres seront réinitialisés à leur valeur par défaut.

5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour sélectionner Yes et réinitialiser les paramètres.

Réglage de l'arrêt différé

Pour régler l'arrêt différé :

- Appuyer une ou plusieurs fois sur SLEEP (Arrêt différé) pour sélectionner la durée avant mise hors tension du téléviseur.

INSIGNIA™

- Pour annuler l'arrêt différé, appuyer une ou plusieurs fois sur SLEEP jusqu'à apparition de SLEEP OFF (Arrêt différé désactivé).

Visualisation des sous-titres codés

Le téléviseur peut afficher les sous-titres codés qui sont émis en même temps que certains programmes de télévision. Ils se présentent généralement sous la forme habituelle des sous-titres. Tous les magnétoscopes enregistrent les sous-titres codés si le programme enregistré transmet ces derniers. Le téléviseur peut afficher les sous-titres codés sur les bandes vidéo.

Remarque

La caractéristique des sous-titres codés ne fonctionne pas avec les connexions vidéo YPbPr ou D-Sub.

Pour visualiser les sous-titres codés :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.
4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Captions (Sous-titres codés).

5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer la sélection souhaitée du réglage des sous-titres codés. Il est possible de sélectionner :

• CC1, CC2, CC3 ou CC4 – Sélectionner pour visualiser les dialogues ou les commentaires écrits de programmes ou de journaux télévisés. Le téléviseur affiche une image claire et les sous-titres codés du programme.
• T1, T2, T3, ou T4 – Sélectionner pour visualiser les différents types d'informations, comme le guide des programmes TV ou les prévisions météorologiques. Le téléviseur affiche le sous-titre codé par dessus l'image.

Réglage du mode des sous-titres codés

Pour régler le mode des sous-titres codés :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer sur CH+ouCH- pour sélectionner Display (Affichage).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour ouvrir le menu Display.

Téléviseur ACL de 20 po Insignia NS-20WLCD

4 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner CC Mode (Mode sous-titrage codé).

5 Appuyer sur ENTER, VOL+ ou VOL- pour sélectionner On (Activé), Only Mute (Sourdine seulement), ou Off (Désactivé). En cas de sélection de Only Mute, le téléviseur affiche les sous-titres codés lorsque le son est en sourdine.

Remarque

En cas de problèmes avec les sous-titres codés, ouvrir le menu Display, sélectionner CC MODE (Mode sous-titres codés), appuyer sur et sélectionner On (Activé) et Only Mute. On (Activé) passe sur On+ et Only Mute passe sur Only Mute+.

Configuration du contrôle parental

La fonction de contrôle parental permet de sélectionner les émissions que les enfants peuvent regarder. Il est possible de définir le contrôle parental pour les films (classification MPAA) et les émissions de télévision. La classification des films est basée sur l'âge. Les classifications TV sont basées sur l'âge et le contenu.

Classification Description

G Tout public. Accessible quel que soit l'âge.

PG Surveillance parentale suggérée.Certains contenus peuvent ne pas convenir aux enfants.

PG -13 Surveillance parentale fortement suggérée. Certains contenus peuvent être totalement inappropriés pour des enfants de moins de 13 ans.

R Réservé aux adultes. Contenu interdit aux enfants de moins de 17 ans hors supervision des parents.

NC-17 Déconsellé aux enfants de moins de 17 ans.

X Pour adultes uniquement. Cette classification est l'ancienne version de la classification NC-17.

L'interdiction d'une classification vaut pour cette classification et toutes celles qui lui sont supérieures. Par exemple PG-13 est interdit, les classifications R, NC-17 et X sont automatiquement interdites.

Pour configurer le contrôle parental des films :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Password Controls (Configuration du mot de passe).

4 Utiliser les touches numériques pour saisir le mot de passe. Le mot de passe par défaut est 1111.
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Movie Rating (Classifications films).

7 Appuyer sur ENTER (Entrée), VOL+, ou VOL- pour accéder au menu Movie Rating.

8 Appuyer sur CH+ ou CH- pour sélectionner la classification film à interdire.
9 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer, puis appuyer sur MENU.

Classifications TV (É.-U.)

Les classifications TV sont basées sur l'âge et le contenu. Certaines classifications par l'âge permettent aussi de spécifier les types de contenu par classification à interdire.

Classification par l'âge	Description
TV-Y Enfants de tous âges.
TV-Y7 Enfants de sept ans ou plus.
TV-G Tout public.
TV-PG Surveillance parentale suggérée.
TV-14 Surveillance parentale fortement suggérée. Déconseillé aux enfants de moins de 14 ans.
TV-MA Adultes seulement.

Classification par l'âge			D	L	S	V	F
T	V	-	Y			X	X
T	V	-	Y	7		X	X
T	V	-	G			X	X
T	V	-	P	G		0	0
T	V	-	1	4		0	0
T	V	-	M	A			0

Dans le tableau de la classification du contenu
X = classification de contenu qui peut être configurée, mais qui en général n'est pas diffusée par les stations TV.
O = classification de contenu diffusée par les stations TV qui peut être configurée.
D = Dialogues suggestifs
L = Vulgarités
S = Situations à caractère sexuel
V = Violence
FV = Violence fictive

Pour configurer le contrôle parental en télévision :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).

INSIGNIA™

3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu du mot de passe.

4 Utiliser les touches numériques pour saisir le mot de passe. Le mot de passe par défaut est 1111.

5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner TV Rating (Classifications TV).

7 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu TV Rating.

8 Appuyer sur CH+ ou CH- pour sélectionner la classification par l'âge à interdire.
9 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer le paramétrage. Si la classification par l'âge dispose d'une classification en fonction du contenu, un écran relatif au contenu s'ouvre.
10 Appuyer sur CH+ ou CH- pour sélectionner la classification en fonction du contenu à interdire.
11 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer le paramétrage.

Classifications pour le Canada anglophone

Classification Description

E Exempt. Les émissions de nouvelles, sportives, documentaires, de débats, de vidéo musicale et de variétés sont exemptées.

C Destiné aux enfants de moins de huit ans. Pas de langage vulgaire, de nudité ou de contenu sexuel.

C8+ Destiné aux enfants de huit ans et plus. Pas de vulgarités, de nudité ou de contenu sexuel.

Téléviseur ACL de 20 po Insignia NS-20WLCD

Classification Description

G Conditions générales. Destiné à tout public.

PG Surveillance parentale suggérée.Certains aspects peuvent ne pas convenir à des enfants.

14+ Surveillance parentale fortement suggérée. L'émission contient des thèmes ou du contenu qui peut ne pas convenir aux enfants de moins de 14 ans.

18+ Destinés à des spectateurs de 18 ans et plus, pouvant contenir des actes violents.

Pour régler le contrôle parental sur Canada anglophone :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Password Controls (Configuration du mot de passe).

4 Utiliser les touches numériques pour saisir le mot de passe. Le mot de passe par défaut est 1111.
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner CA-EN-Rating (Classifications Canada anglophone).
7 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu CanEngRating (Classifications Canada anglophone).

8 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner la classification à interdire.
9 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer la classification, puis appuyer sur MENU.

Classifications pour le Canada francophone

Classification Description

E Exempt. Émission exemptée.

G Conditions générales. Destiné à tous les âges. Ne contient aucune violence, la violence est minime ou elle est exprimée de façon appropriée.

8 ANS+ Non destiné aux jeunes enfants. Peut contenir de la violence minime ou occasionnelle. Supervision par un adulte recommandée.

13 ANS+ Déconseillé aux enfants de moins de 13 ans. Peut contenir quelques scènes violentes ou une ou plusieurs scènes suffisamment violentes pour affecter le spectateur. Supervision par un adulte fortement recommandée.

16 ANS+ Déconseillé aux enfants de moins de 16 ans. Peut contenir des scènes violentes fréquentes ou une ou des scènes d'une violence intense.

18 ANS+ Pour adultes uniquement. Peut contenir des scènes violentes fréquentes et extrêmement violentes.

Pour régler le contrôle parental sur Canada francophone :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Password Controls (Configuration du mot de passe).

4 Utiliser les touches numériques pour saisir le mot de passe. Le mot de passe par défaut est 1111.
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner CA-FR-Rating (Classifications Canada francophone).
7 Appuyer sur ENTER (Entrée) pour accéder au menu CanFR Rating (Classifications Canada francophone).

8 Appuyer sur CH+ ou CH- pour sélectionner la classification à interdire.
9 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer la classification, puis appuyer sur MENU.

Modification du mot de passe pour le contrôle parental

Pour modifier le mot de passe du contrôle parental :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Password Controls (Configuration du mot de passe).

4 Utiliser les touches numériques pour saisir l'ancien mot de passe. Le mot de passe par défaut est 1111.
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Change Password (Modifier le mot de passe).

7 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer.

INSIGNIA™

Téléviseur ACL de 20 po Insignia NS-20WLCD

8 Saisir un nouveau mot de passe et appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer.
9 Saisir une fois de plus le nouveau mot de passe et appuyer sur ENTER (Entrée), VOL+ ou VOL- pour confirmer.

Conseil

Le mot de passe doit être noté et conservé en lieu sûr.

En cas d'oubli du mot de passe, saisir 4321. Il est recommandé de conserver ce mot de passe principal hors de portée des enfants.

Activation et désactivation du verrouillage parental.

Pour activer ou désactiver le verrouillage parental :

1 Appuyer sur MENU pour ouvrir l'OSD.
2 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Controls (Contrôle parental).
3 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Password Controls (Configuration du mot de passe).

4 Utiliser les touches numériques pour saisir le mot de passe. Le mot de passe par défaut est 1111.
5 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour accéder au menu Parental Controls (Contrôle parental).

6 Appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Parental Lock (Verrouillage parental).
7 Appuyer sur VOL+ ou VOL- pour sélectionner On (Activé) ou Off (Désactivé).

Remarque

Pour utiliser le contrôle parental, cette option doit être On.

Suppression des paramètres du contrôle parental

Pour supprimer les paramètres du contrôle parental :

1 Dans le menu Parental Controls (Contrôle parental), appuyer une ou plusieurs fois sur CH+ ou CH- pour sélectionner Clear All (Effacer tout).

2 Appuyer sur ENTER (Entrée), VOL+ ou VOL- pour sélectionner Yes (Oui).

Précautions

Si Yes (Oui) est sélectionné, tous les paramètres sont effacés.

Entretien

Précautions

Ne pas afficher sur le téléviseur une image fixe telle qu'un jeu, une image d'ordinateur ou des sous-titres codés pendant une période prolongée. L'image risque de « brûler » l'écran et de créer une image « rémanente ».

Ceci n'est pas couvert par la garantie.
Pour éviter les images rémanentes, suivre les conseils ci-après :
- Réduire les paramètres de la luminosité et du contraste au niveau le plus bas possible.
- Ne pas afficher une image fixe pendant une période prolongée.
- Mettre le téléviseur hors tension quand il n'est pas utilisé.

Nettoyage de l'appareil

Nettoyer l'écran et le boîtier avec un chiffon doux et non pelucheux. Si l'écran ou le boîtier est extrêmement sale, humidifier un chiffon doux et non-pelucheux avec un détergent doux dilué, le presser pour extraire autant d'humidité, puis essuyer l'écran ou le boîtier. Sécher l'écran ou le boîtier avec un chiffon propre.

Précautions

Éviter toutes substances volatiles, telles que les insecticides, les solvants et les diluants.
Ne pas laisser l'appareil en contact avec des articles en caoutchouc ou en PVC pour une durée prolongée. Ils pourraient endommager l'appareil.

Précautions

Éviter les gouttes d'eau dans le boîtier.

Problèmes et solutions

Conseils généraux

• Si le téléviseur est utilisé dans un endroit froid, l'image peut présenter du traînage ou sembler légèrement en retard. Dés que le téléviseur commence à chauffer, il fonctionne normalement.
• Ne pas laisser le téléviseur en un lieu chaud ou froid.
• Ne pas exposer le téléviseur à la lumière directe du soleil.
• Ne pas placer le téléviseur à proximité d'une source de chaleur, car le boîtier pourrait être endommagé et l'écran ne pas fonctionner correctement.

Anomalie Solution possible
« Fantômes » ou Images doubles	• L'antenne peut faire l'objet d'interférence de la part de bâtiments ou collines élevés. L'utilisation d'une antenne à grande directivité peut améliorer l'image.
Pas d'alimentation • Vérifier que le cordon d'alimentation est connecté à l'appareil et à une prise secteur.• Débrancher le cordon d'alimentation, attendre 60 secondes, puis le rebrancher et mettre l'appareil en marche.
Absence d'image. • Vérifier que l'antenne est fermement et correctement connectée à la prise RF à l'arrière du téléviseur.• Problèmes techniques possibles au niveau de la station émettrice. Essayer un autre canal.• Régler le contraste et la luminosité.• Vérifier la commande des sous-titres codés. Certains modes texte peuvent figer l'écran.• Sélectionner une entrée vidéo correcte.
Bonne image mais pas de son	• Augmenter le volume.• Vérifier que le son n'est pas mis en sourdine.
Bonne qualité du son, mais les couleurs sont médiocres	• Régler le contraste, la couleur et la luminosité.
Image de mauvaise qualité	• Vérifier que la luminosité de la pièce n'est pas trop forte. La lumière reflétée par l'écran peut rendre l'image difficile à voir.• Si une caméra S-VHS ou un caméscope est connecté alors qu'un autre périphérique branché est sous tension. l'image peut être médiocre. Éteindre un ou plusieurs périphériques.
Ligne pointillée horizontale	• Le téléviseur est éventuellement trop proche d'un appareil électrique tel qu'un sèche-chyeux ou une lumière au néon. Éteindre l'appareil ou déplacer le téléviseur.

Anomalie Solution possible
La télécommande ne marche pas	Remplacer les piles. Veiller à ce que les pôles + et - des piles coïncident avec les indications + et - figurant à l'intérieur du compartiment.Nettoyer le capteur de télécommande situé sur la partie avant du téléviseur.Une lumière forte ou fluorescente peut interférer avec le signal de la télécommande. Éteindre la lumière ou déplacer le téléviseur.
Image neigeuse et parasitée	Vérifier que les câbles audio-vidéo (A/V) sont fermement connectés.
L'image D-Sub est instable ou non synchronisée	Vérifier que le mode D-Sub de l'ordinateur est correctement sélectionné.
Pas de sortie sonore sur l'un des haut-parleurs	Régler la balance dans le menu Sound (Son).
Les touches de commande ne fonctionnent pas	Débrancher le cordon d'alimentation, attendre quelque secondes puis rebrancher le cordon et rallumer le téléviseur.

RemarqueSi l'information ne permet pas de résoudre le problème, mettre le téléviseur hors tension, puis le remettre sous tension après quelques minutes.

Avertissement

L'utilisateur ne doit pas essayer de réparer cet appareil lui-même. Demander à un technicien agréé de faire les réparations.

Spécifications

• La conception et les spécifications sont sujettes à modifications sans avis préalable.
• Le poids et les dimensions indiqués sont approximatifs.

Alimentation 100 à 240 V CA, 50/60 Hz
Consommation électrique	130 W (Max.)
Écran 20 pouces
Température de fonctionnement	41 °F à 104 °F(5 à 40 °C)
Température d'entreposage	32 °F à 122 °F(0 à 50 °C)
Canaux accessibles	VHF : 2-13UHF : 14-69TV câblée : 1-125
Poids 19,8 lb (9 kg)
DimensionsL × H × P	22,4 × 17,2 × 6,8 pouces(56,8 × 43,6 × 17,2 cm)
Standard TV NTSC
Haut-parleur 8 W, 8 Ω × 2
Accessoires Guide de l'utilisateur Télécommande

Avis juridiques

Droits d'auteurs

© 2006 Insignia. Insignia et le logo Insignia sont des marques de commerce de Best Buy Enterprise Services, Inc. Les autres noms de marques et de produits mentionnés sont des marques de commerce ou des marques déposées de leurs propriétaires respectifs. Les spécifications et caractéristiques sont susceptibles d'être modifiées sans préavis.

Garantie limitée d'un an

Insignia Products ("Insignia") garantit au premier acheteur de ce NS-20WLCD neuf ("Produit"), qu'il est exempt de vices de fabrication et de main-d'oeuvre à l'origine, pour une période d'un (1) an à partir de la date d'achat du Produit ("Période de garantie"). Ce produit doit avoir été acheté chez un revendeur agréés des produits de la marque Insignia et emballé avec cette déclaration de garantie. Cette garantie ne couvre pas les Produits remis à neuf. Les conditions de la présente garantie s'appliquent à tout Produit pour lequel Insignia est notifie, pendant la Période de garantie, d'un vice couvert par cette garantie qui nécessite une réparation.

Quelle est la durée de la couverture ?

La Période de garantie dure 1 an (365 jours) à compter de la date d'achat de ce Produit. La date d'achat est imprimée sur le reçu fourni avec le Produit.

Que couvre cette garantie ?

Pendant la Période de garantie, si un vice de matériau ou de main-d'œuvre d'origine est détecté sur le Produit par un service de réparation agréé par Insignia ou le personnel du magasin, Insignia (à sa seule discrétion) ; (1) réparer la Produit en utilisant des pièces détachées neuves ou remises à neuf ; ou (2) remplacera le Produit par un produit ou des pièces neuves ou remises à neuf de qualité comparable. Les produits et pièces remplacés au titre de cette garantie deviennent la propriété d'Insignia et ne sont pas retournés à l'acheteur. Si les Produits ou pièces nécessitent une réparation après l'expiration de la Période de garantie, l'acheteur devra payer tous les frais de main d'œuvre et les pièces. Cette garantie reste en vigueur tant que l'acheteur reste propriétaire du Produit Insignia pendant la Période de garantie. La garantie prend fin si le Produit est revendu ou transféré d'une quelconque façon que ce soit à tout autre propriétaire.

Comment obtenir une réparation sous garantie ?

Si le Produit a été acheté chez un détaillant, le rapporter accompagné du reçu original chez ce détaillant. S'assurer de remettre le Produit dans son emballage d'origine ou dans un emballage qui procure la même qualité de protection que celui d'origine. Si le Produit a été acheté en ligne, l'expédier accompagné du reçu original à l'adresse indiquée sur le site Web. S'assurer de remettre le Produit dans son emballage d'origine ou dans un emballage qui procure la même qualité de protection que celui d'origine.

Où cette garantie s'applique-t-elle ?

Cette garantie ne s'applique qu'à l'acheteur original du Produit aux États-Unis et au Canada.

Ce qui n'est pas couvert par cette garantie limitée

La présente garantie ne couvre pas :

•la formation du client :

•l'installation ;

- les réglages de configuration ;

•les dommages esthétiques ;

- les dommages résultats de catastrophes naturelles telles que la foudre ;

-les accidents

- une utilisation inadaptée ;

- une manipulation abusive ;

•la négligence ;

- une utilisation commerciale ;

• la modification de tout ou partie du Produit, y compris l'antenne.

La présente garantie ne couvre pas non plus :

- les dommages ayant pour origine une utilisation ou une maintenance défectueuse ;

- la connexion à une source électrique dont la tension est inadéquate ;

- Toute réparation effectuée par quiconque autre qu'un service de réparation agréé par Insignia pour la réparation du Produit

- les Produits vendus en l'état ou hors service ;

- les consommables tels que les fusibles ou les piles :

- les produits dont le numéro de série usine a été altéré ou enlevé du Produit.

LA RÉPARATION OU LE REMPLACEMENT, TELS QU'OFFERTS PAR LA PRÉSENTE GARANTIE, CONSTITUENT LE SEUL RECOURS DE L'ACHETEUR. INSIGNIA NE SAURAIT ETRE TENU POUR RESPONSABLE DE DOMMAGES ACCESSOIRES OU CONSECUTIFS, RESULTANT DE L'INEXECUTION D'UNE GARANTIE EXPRESSE OU IMPLICITE SUR CE PRODUIT, Y COMPRIS, SANS S'Y LIMITER, LA PERTE DE DONNÉES, L'IMPOSSIBILITÉ D'UTILISER LE PRODUIT, L'INTERRUPTION D'ACTIVITE OU LA PERTE DE PROFITS, INSIGNIA PRODUCTS N'OCTROIE AUCUNE AUTRE GARANTIE EXPRESSE RELATIVE À CE PRODUIT : TOUTES LES GARANTIES EXPRESSES OU IMPLICITES POUR CE PRODUIT, Y COMPRIS MAIS SAUS LIMITATION, TOUTE GARANTIE DE QUALITE MARCHANDÈ, D'ADEQUATION A UN BUT PARTICULIER, SONT LIMITÉES À LA PERIODE DE GARANTIE APPLICABLE TELLE QUE DÉCRITE CI-DESSUS ET AUCUNE GARANTIE EXPRESSE OU IMPLICITE, NE S'APPLIQUERONT APRES LA PERIODE DE GARANTIE CERTAINS ETATS ET PROVINCES NE RECONNAISSENT PAS LES LIMITATIONS DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES. PAR CONSEQUENT, LES LIMITATIONS SUSMENTIONNEES PEUVENT NE PAS S'APPLIQUER A L'ACHETEUR ORIGINAL, LA PRÉSENTE GARANTIE DONNE À L'ACHETEUR DES GARANTIES JURIDIQUES SPECIFIQUES ; IL PEUT AUSSI BENEFICIER D'AUTRES GARANTIES QUI VARIENT D'UN ÉTAT OU D'UNE PROVINCE À L'AUTRE.

Pour contacter Insignia :

Pour le service à la clientèle, appeler le 1-877-467-4289 www.insignia-products.com INSIGNIAMC est une marque commerciale de Best Buy Enterprise Services, Inc. Distribué par Best Buy Purchasing, LLC Insignia, 7601 Penn Avenue South, Richfield, Minnesota, U.S.A.

Televisor con Pantalla LCD de 20" Insignia NS-20WLCD

Contenido

Distribué par Insignia™ Products

© 2005 produits Insignia™

Tous droits réservés. Tous les autres produits ou noms de marques sont des marques de commerce qui appartiennent à leurs propriétaires respectifs.
