MODE D'EMPLOI OLC 190B D2 OK

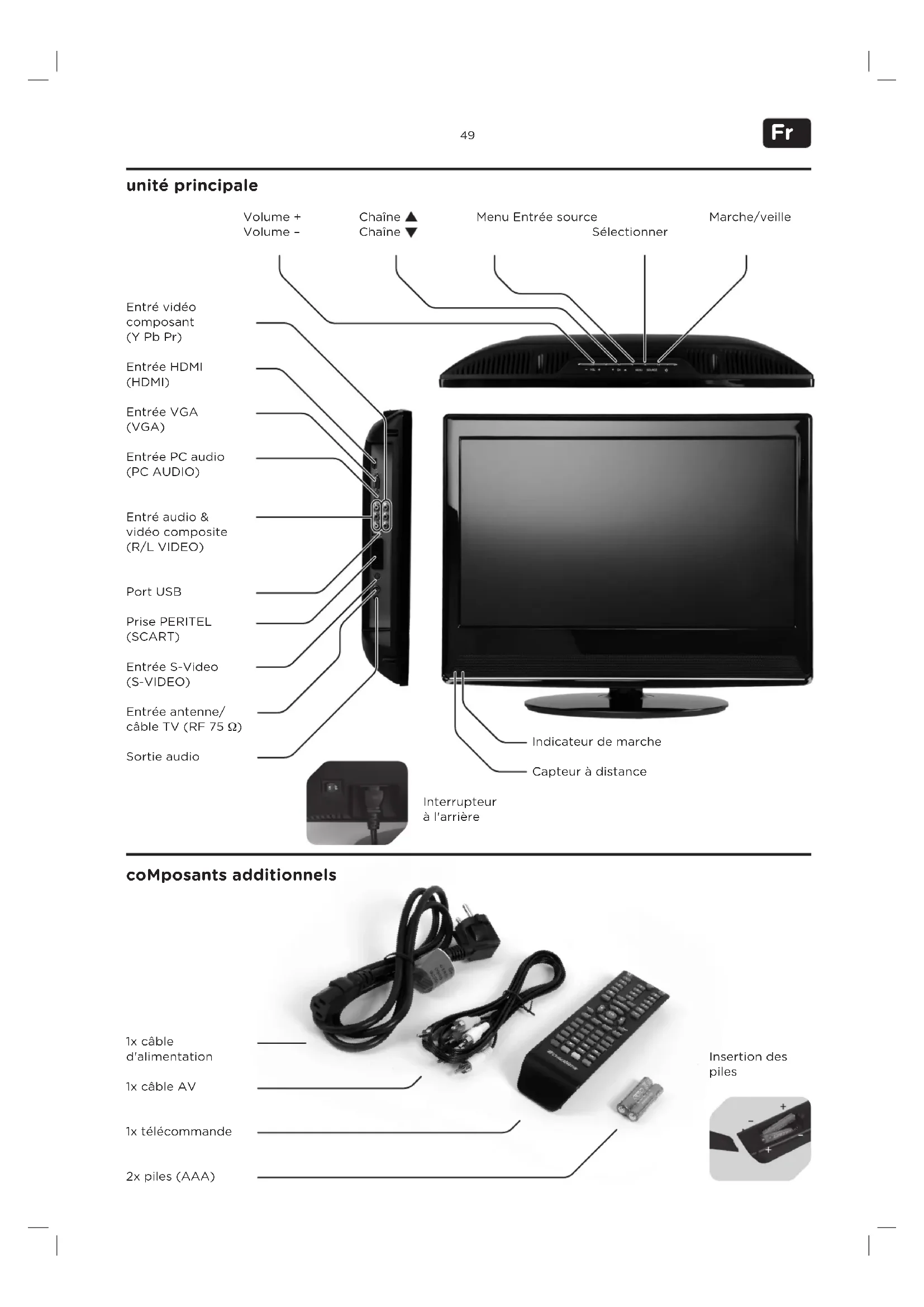

unité principale coMposants additionnels Volume + Volume – Chaîne Chaîne Menu Entrée source Sélectionner Marche/veille Indicateur de marche Capteur à distance Entrée HDMI (HDMI) Entrée VGA (VGA) Entrée PC audio (PC AUDIO) Entré vidéo composant (Y Pb Pr) Entré audio & vidéo composite (R/L VIDEO) Port USB Entrée S-Video (S-VIDEO) Prise PERITEL (SCART) Entrée antenne/ câble TV (RF 75 Ω) Sortie audio 1x câble d'alimentation 1x câble AV 1x télécommande 2x piles (AAA) Insertion des piles Interrupteur à l'arrière50

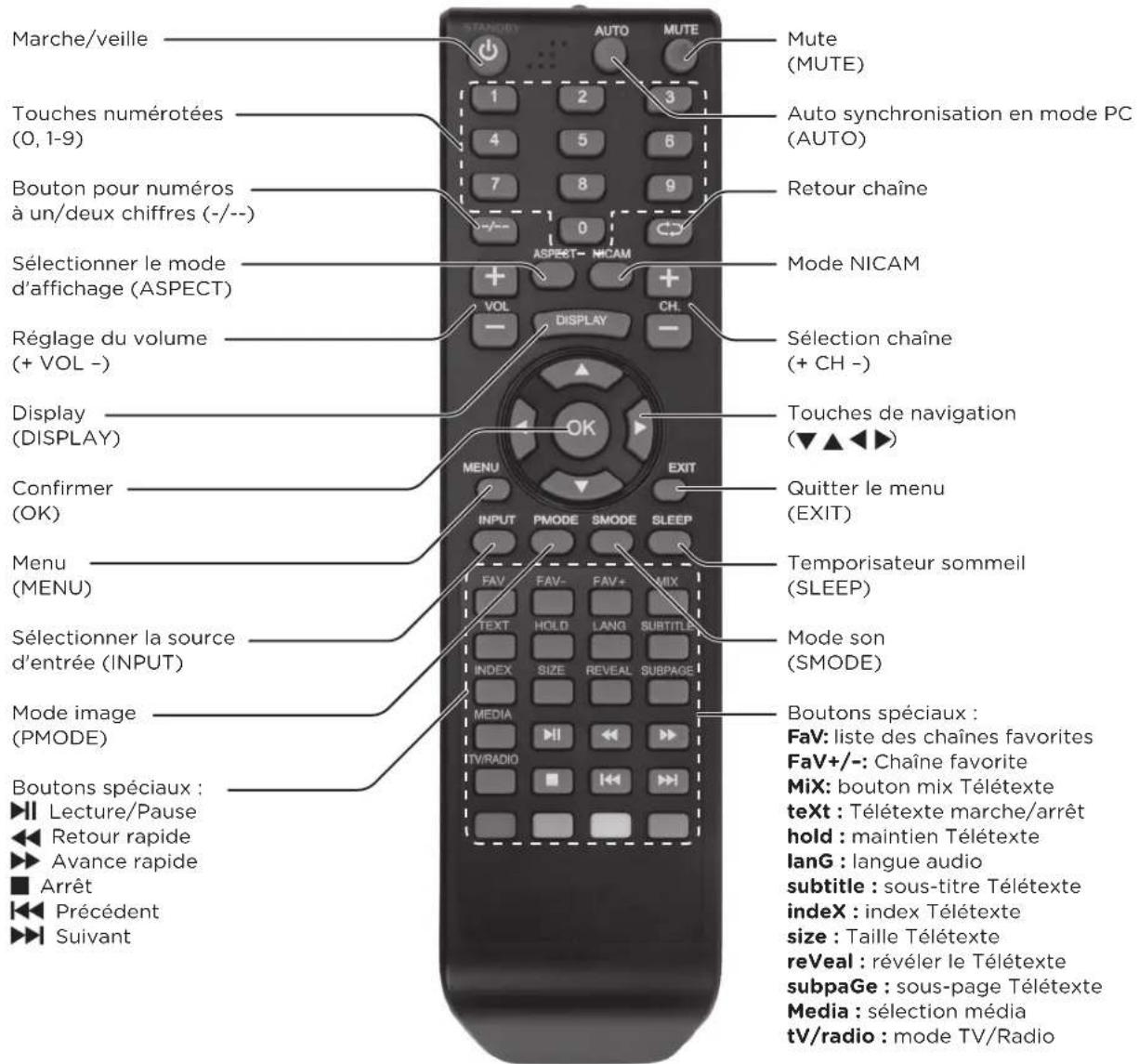

télécoMMande Marche/veille Touches numérotées (0, 1-9) Bouton pour numéros à un/deux chiffres (-/--) Sélectionner le mode d'affichage (ASPECT) Réglage du volume (+ VOL –) Display (DISPLAY) Confirmer (OK) Menu (MENU) Sélectionner la source d'entrée (INPUT) Mode image (PMODE) Boutons spéciaux : Lecture/Pause Retour rapide Avance rapide Arrêt Précédent Suivant Portée approx. 8 m 60° Mute (MUTE) Auto synchronisation en mode PC (AUTO) Retour chaîne Mode NICAM Sélection chaîne (+ CH –) Touches de navigation

Quitter le menu (EXIT) Temporisateur sommeil (SLEEP) Mode son (SMODE) Boutons spéciaux : FaV: liste des chaînes favorites FaV+/–: Chaîne favorite MiX: bouton mix Télétexte teXt : Télétexte marche/arrêt hold : maintien Télétexte lanG : langue audio subtitle : sous-titre Télétexte indeX : index Télétexte size : Taille Télétexte reVeal : révéler le Télétexte subpaGe : sous-page Télétexte Media : sélection média tV/radio : mode TV/Radio51

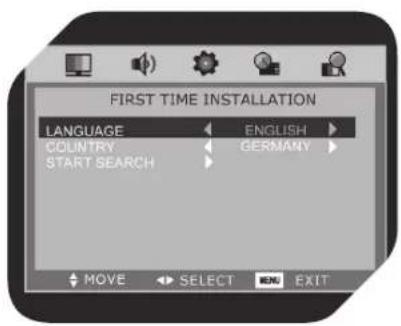

preMière Mise en serVice conneXion de l'unité, Marche/arrêt

sur l'unité principale ou la télécommande pour mettre l'unité en service. L'indicateur de marche passe au bleu. Appuyer une nouvelle fois sur pour revenir en mode de veille. L'indicateur de marche repasse au rouge. Lors de la première mise en service de l'unité, le guide d'installation sera affiché. Appuyer sur

pour sélectionner les paramètres désirés. Appuyer sur ou pour régler les paramètres désirés. Appuyer sur

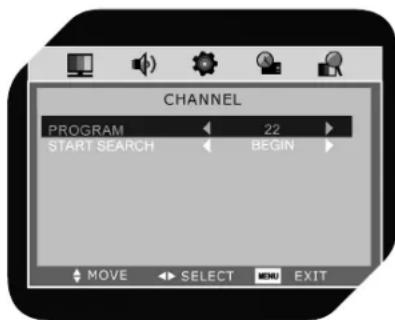

pour sélectionner START SEARCH (COMMENCER RECHERCHE) puis appuyer sur OK pour démarrer la recherche de chaînes. Le téléviseur enregistrera la chaîne trouvée au premier emplacement puis continuera la recherche de chaînes. Pour annuler la recherche de chaînes, appuyer sur EXIT. preMière installation Appuyer sur DISPLAY pour afficher les informations du programme. Numéro de chaîne Système de couleur Nom de la chaîne actuelle Système de son Icône mode NICAM inForMation tV

1. Connecter l'antenne au

2. Connecter le câble d'alimentation

électrique et mettre l'unité en service. L'indicateur de marche s'allume en rouge et l'unité est en mode d'attente.52

opérations de base sélectionner la source d'entrée Connecter l'appareil externe nécessaire et le mettre en service. Appuyer sur ENTREE pour sélectionner le menu de source d'entrée. Appuyer sur ou pour déplacer la barre en surbrillance vers la source désirée. Appuyer sur OK ou pour confirmer. Pour sélectionner la chaîne, il est possible de : appuyer sur + PROGRAM – sur la télécommande. Appuyer sur CH ou CH sur l'unité principale. Appuyer sur 0, 1-9 sur la télécommande pour entrer le numéro de chaîne directement (-/-- pour les numéros à deux chiffres). Appuyer sur pour revenir à la dernière chaîne sélectionnée. sélectionner la chaîne tV ecran d'inForMation Appuyer sur DISPLAY sur la télécommande, les informations relatives à la source de courant apparaissent sur l'écran. réGlaGe du VoluMe Appuyer sur VOL + pour augmenter le volume. Appuyer sur VOL – pour diminuer le volume. Appuyer sur MUTE sur la télécommande pour couper le son provisoirement. Appuyer une nouvelle fois (ou + VOL –) pour rétablir le son. Fonction silencieuX (Mute) Fonction nicaM Appuyer sur NICAM sur la télécommande pour sélectionner les diverses options de son comme mono, stéréo, dual I et dual II. Cela ne concerne que la source d'entrée ATV, pas les chaînes sans signal NICAM. utilisation du teMporisateur soMMeil Le temporisateur sommeil coupe l'unité après une période préréglée. Appuyer sur SLEEP sur la télécommande à plusieurs reprises pour régler la période désirée de 15 à 120 mm à des intervalles de 15 minutes. Après avoir effectuer les réglages, appuyer sur SLEEP pour montrer la durée restante avant arrêt pendant quelques secondes sur l'écran. Modes son/iMaGe Appuyer à plusieurs reprises sur PMODE sur la télécommande pour sélectionner le mode image désiré. Appuyer à plusieurs reprises sur SMODE sur la télécommande pour sélectionner le mode son désiré. sélectionner la lanGue audio Pour certains programmes avec des options de langue audio, appuyer à plusieurs reprises sur LANG pour basculer entre les langues disponibles.53

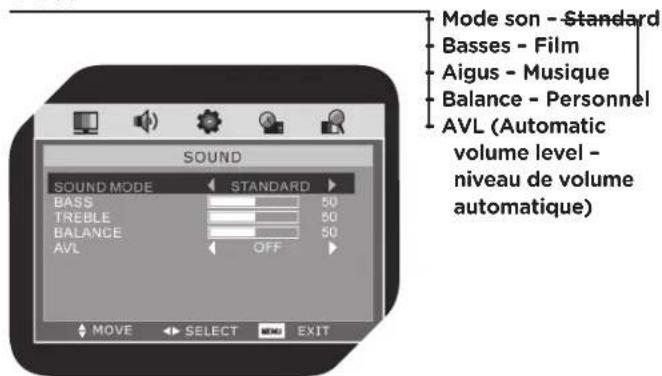

SON – Mode son – Standard – Basses – Film – Aigus – Musique – Balance – Personnel – AVL (Automatic volume level – niveau de volume automatique) NOTE : appuyer à plusieurs reprises sur PMODE sur la télécommande pour changer le mode d'image directe- ment. Teinte disponible uniquement pour le signal vidéo NTSC. NOTE : appuyer à plusieurs reprises sur SMODE sur la télécommande pour changer le mode de son directement.

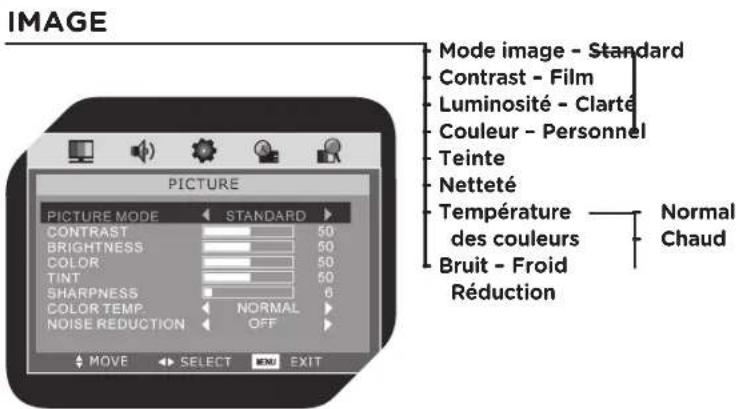

Normal Chaud – Bruit – Froid Réduction Appuyer sur MENU pour ouvrir le menu principal OSD. Actionner

pour sélectionner le menu en haut. Actionner ou sur la télécomman- de pour naviguer à travers le réglage des options de menu respectives. Appuyer sur ou

pour ajuster les paramètres. Les réglages sont enregistrés automatiquement. Appuyer sur menu pour monter d'un niveau. Les options de menu affichées en gris ne sont pas disponibles dans le mode de réglage actuel.54

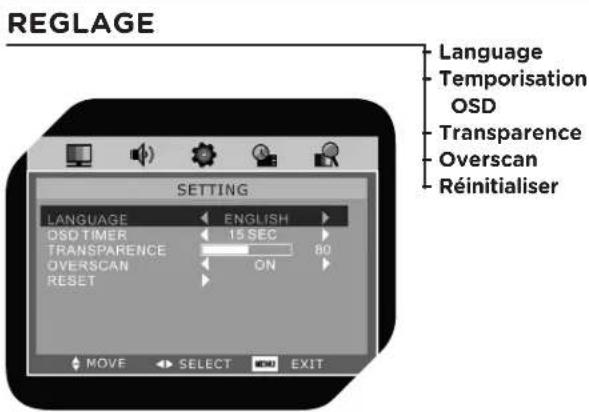

REGLAGE NOTE : Le TEMPORISATEUR OSD peut être réglé pour des périodes de 5 seconds à 30 secondes par intervalles de 5 secondes. OVERSCAN disponible uniquement dans une source HDMI. Appuyer sur RESET pour revenir au réglage d'usine original. – Language – Temporisation OSD – Transparence – Overscan – Réinitialiser FONCTION NOTE : Le SLEEP TIMER (temporisateur sommeil) peut être réglé sur OFF ou sur des périodes de 15 minutes à 120 minutes à intervalles de 15 minutes. Appuyer à plusieurs reprises sur SLEEP sur la télécommande pour changer directement le temporisateur sommeil. SYSTEM LOCK : mettre ce point sur ON, tous les paramètres sont alors disponibles. CHILD LOCK : régler la sécurité enfant sur ON ou OFF. Réglé sur ON, les chaînes verrouillées dans PROGRAM EDIT ne peuvent pas être affichées KEY LOCK : régler le verrouillage de touches sur ON ou OFF. Réglé sur ON, le clavier de l'unité centrale ne peut pas fonctionner PARENTAL : un programme sera bloqué si l'âge qui lui a été assigné est plus élevé que l'âge choisi par l'utilisateur. OFF, 6, 10, 14, 18 peuvent être sélectionnés. CHANGE CODE : appuyer sur pour entrer, saisir l'ancien mot de passe en premier puis le nouveau et entrer une nouvelle fois pour confirmer. HOTEL LOCK: consulter le chapitre MODE HOTEL. IMPORTANT : Le code PIN par défaut du code PIN est 0000. S'assurer que cette information n'est pas communiquée aux enfants. – Temporisateur sommeil – Aspect – Langue TT – Ecran bleu – Verrouillage système – Verrouillage système – FTI –

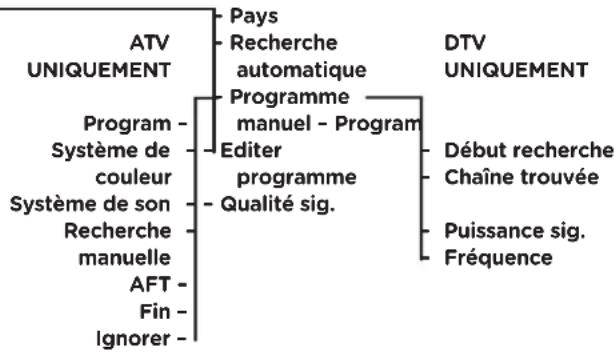

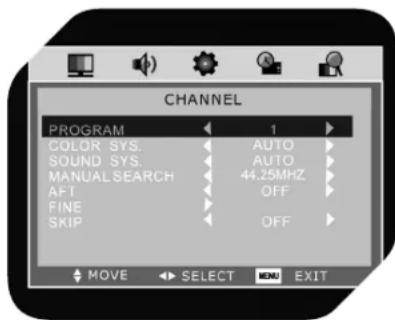

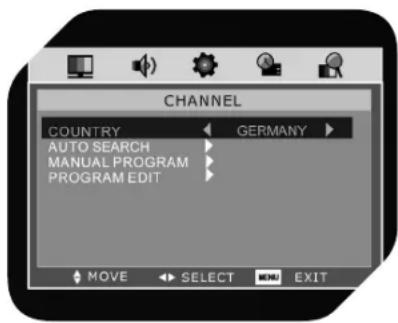

Début recherche Chaîne trouvée Système de son Recherche manuelle – – Qualité sig.

1. Appuyer sur le bouton vert ; actionner

pour entrer le caractère

pour aller à la prochaine position de lettre.

2. Pour déplacer la chaîne, actionner le bouton jaune, puis appuyer sur

pour sélectionner la nouvelle position ; appuyer sur OK pour confirmer.

3. Appuyer sur le bouton rouge pour verrouiller la chaîne actuelle. Si la

chaîne actuelle est déjà verrouillée, appuyer sur le bouton une nouvelle fois pour déverrouiller.

4. Appuyer sur le bouton bleu pour régler la chaîne actuelle comme

chaîne favorite. Si la chaîne actuelle est déjà réglée comme chaîne favo- rite, appuyer une nouvelle fois sur le bouton pour annuler le réglage. AFT : régler la syntonisation de fréquence automatique sur ON ou OFF. FINE : actionner pour entrer dans le sous-menu FINE pour balayer précisément le programme actuel au sein d'une plage de fréquence et enregistrer manuellement le résultat avec AFT est réglé sur OFF. NOTE : les autres options de ce menu ne sont pas disponibles car ces options affichent uniquement la situation actuelle du signal. La CHAINE TROUVEE indique combien de chaînes ont été trouvées récemment. La QUALITE SIG. et la PUISSANCE SIG. indiquent la qualité et la puissance du signal actuel et la FREQUENCE indique la fréquence du signal actuel. PROGRAMME MANUEL : appuyer sur pour entrer dans le sous-menu PROGRAMME MANUEL.56

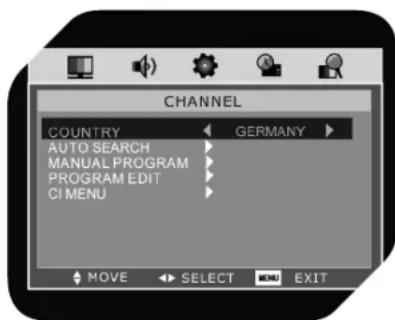

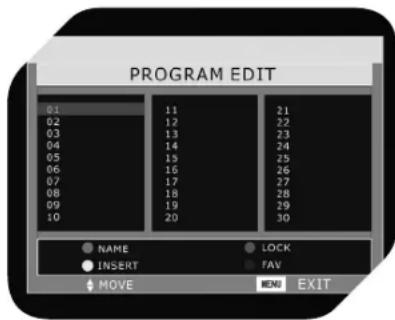

EDITION PROGRAMME : appuyer sur pour entrer dans le sous-menu EDITION PROGRAMME. Appuyer sur

pour basculer entre les options Fav, Verrouiller, Editer, Déplacer, Trier, Ignorer, Supprimer et Rechercher puis sur OK pour effectuer la sélection.

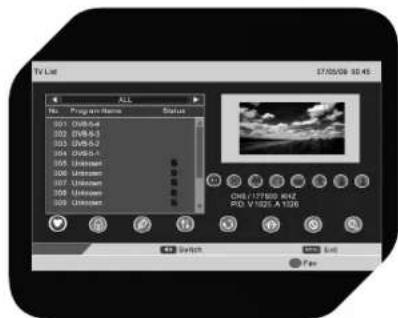

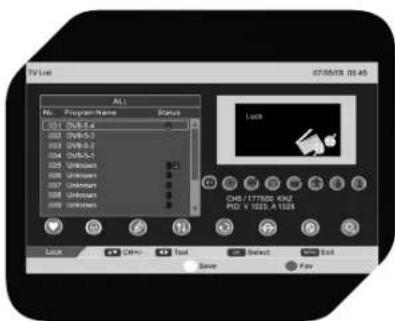

1. Appuyer sur pour sélectionner la chaîne.

2. Appuyer sur les touches numérotées 1 à 8 pour régler la chaîne actuelle

sur un de vos groupes favoris 1 à 8. Si la chaîne actuelle est déjà dans un de vos groupes favoris 1 à 8, appuyer une nouvelle fois sur les touches numérotées 1 à 8 pour annuler le réglage.

3. Appuyer sur le bouton jaune sur la télécommande, en ouvrant l'écran

de dialogue suivant. Appuyer sur OK pour enregistrer les changements ou appuyer sur MENU pour revenir au menu précédent. Appuyer sur le bouton bleu, le menu à gauche apparaîtra. Appuyer sur

pour basculer entre toutes les chaînes et la chaîne FAV 1 à 8.

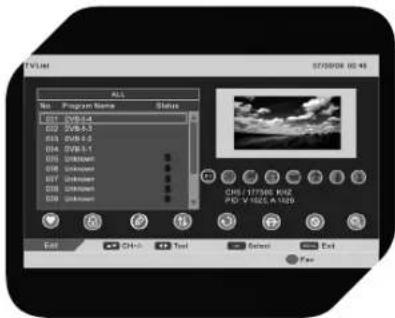

1. Appuyer sur OK pour verrouiller la chaîne actuelle. Si la chaîne actuelle

est déjà verrouillée, appuyer une nouvelle fois sur Déverrouiller.

2. Appuyer sur le bouton bleu pour revenir au menu précédent.

3. Si le VERROUILLAGE ENFANT est sur MARCHE, la chaîne verrouillée ne

peut pas être affichée.

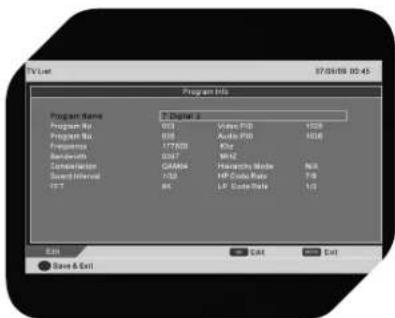

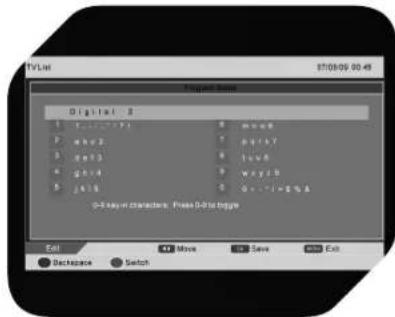

Appuyer sur pour sélectionner la chaîne, puis sur OK pour entrer le menu d'info de programme. Appuyer sur pour sélectionner la chaîne puis appuyer sur OK pour renommer la chaîne.57

1. Appuyer sur les touches numérotées 1 à 9 pour sélectionner des

caractères différents.

2. Appuyer sur le bouton vert pour commuter entre les lettres minuscules

et majuscules. Par ex. appuyer sur le bouton numéro 2 à plusieurs reprises pour sélectionner parmi a, b, c et 2 ; puis appuyer sur OK pour enregistrer.

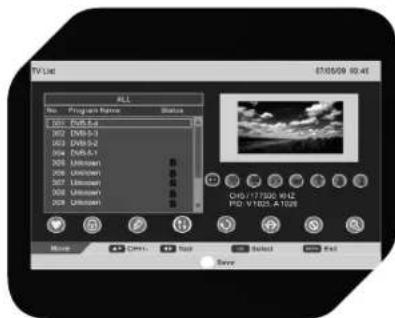

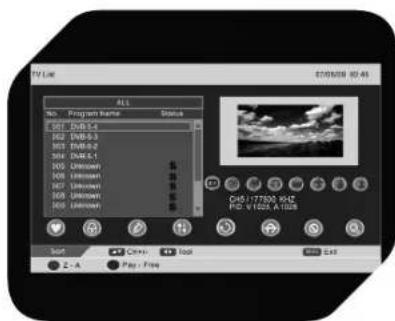

Appuyer sur pour sélectionner la chaîne à déplacer. Appuyer ensuite sur OK, apparaîtra à côté de la chaîne sélectionnée. Pour annuler la fonction de déplacement, appuyer une nouvelle fois sur OK. Appuyer sur pour sélectionner une destination puis appuyer sur le bouton jaune pour enregistrer.

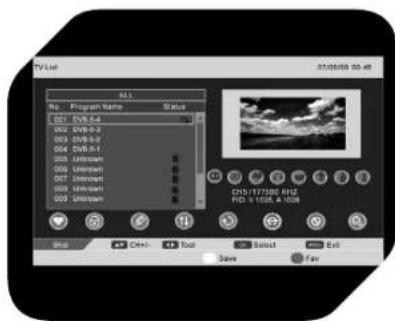

Appuyer sur le bouton rouge pour trier tous les programmes de A à Z ou de Z à A, actionner le bouton vert pour trier tous les programmes de PAYANT à GRATUIT et de GRATUIT à PAYANT.

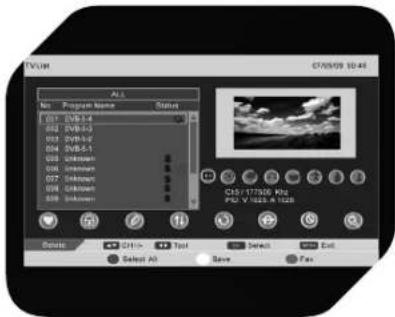

Appuyer sur pour sélectionner la chaîne à ignorer. Appuyer ensuite sur OK, apparaîtra à côté de la chaîne sélectionnée. Pour annuler la fonction ignorer, appuyer sur OK une nouvelle fois. Si une chaîne a été sélectionnée pour être ignorée, il est encore possible de sélectionner la chaîne avec les touches numérotées.58

Appuyer sur pour sélectionner la chaîne devant être supprimée. Puis appuyer sur OK, sera affiché à côté de la chaîne sélectionnée. Pour annuler la fonction de suppression, actionner OK une nouvelle fois.

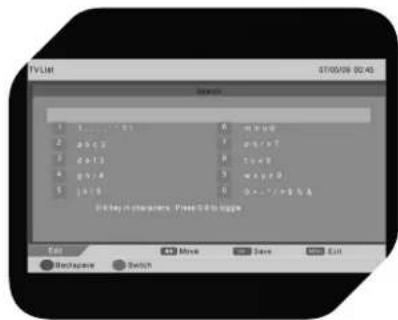

1. Appuyer sur OK pour entrer dans le menu de recherche.

2. Appuyer sur les touches numérotées pour sélectionner les caractères

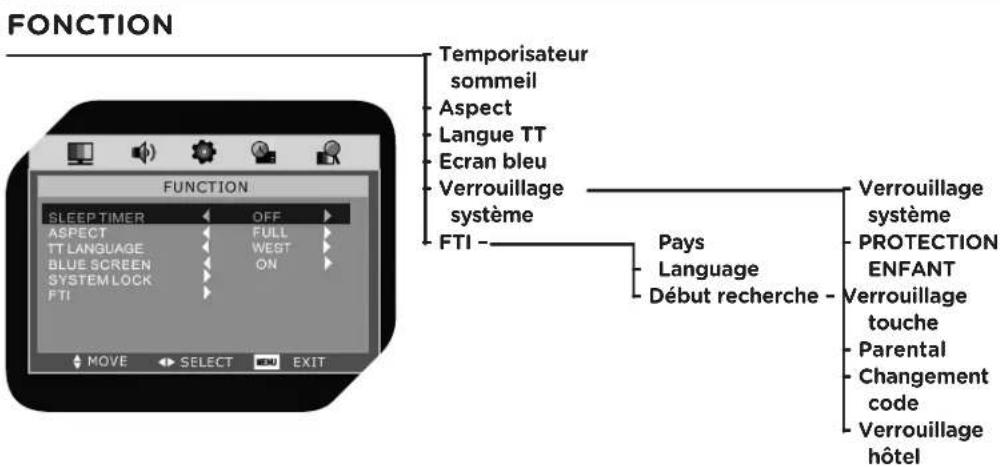

correspondants. NOTE : Les menus SON, REGLAGE et IMAGE et les réglages sont le même que pour le mode ATV. TT LANGUAGE et BLUE SCREEN sont invalides dans le menu FONCTION et • ils seront affichés en gris. Seuls FULL et AUTO peuvent être réglés pour AS- PECT. Les autres réglages sont les mêmes que ceux pour le mode ATV.59

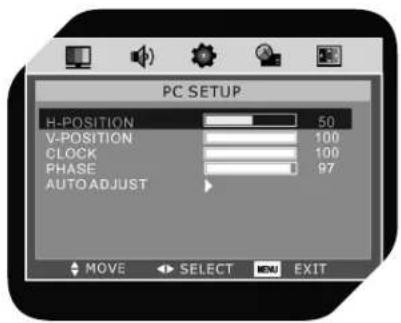

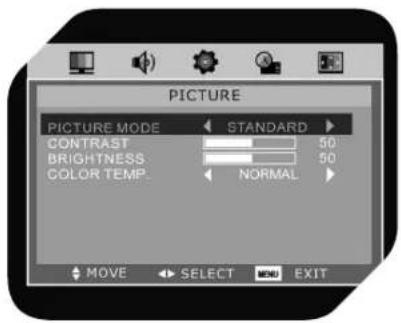

entree source – atV – dtV – hdMi – peritel (scart) – Ypbpr – aV – VGa VGa conFiGuration pc picture Mode : dans le menu PICTURE (IMAGE), sélectionner le MODE IMAGE, le CONTRASTE, la LUMINOSITE ou la TEMP. COULEUR, le fonctionnement et le réglage étant les mêmes que pour les modes TV Connecter le PC à l'unité et sélectionner la source d'entrée VGA. h-position : ajuster la position horizontale de l'image. V-position : ajuster la position verticale de l'image. clock : ajuster l'horloge de l'image. phase : ajuster la phase de l'image. auto adjust : actionner pour régler automatiquement les points ci-dessus. Généralement, la situation de l'image sur l'écran, l'horloge et la phase seront réglées selon la sortie de signal du PC connecté. Dans certains cas spéciaux, le réglage d'ajustement automatique peut ne pas être efficace. Vous pouvez régler la position, l'horloge et la phase manuellement. note : Les menus SON, REGLAGE et FONCTION et les réglages sont le même que • pour le mode TV. Le mode VGA n'a pas de menu CHANNEL (CHAINE).•60

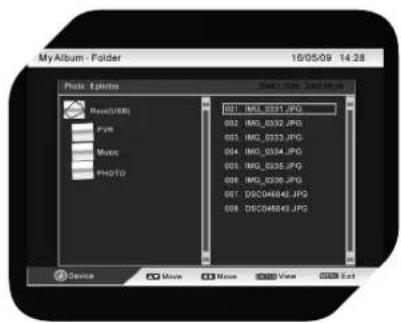

MODE MULTIMEDIA NOTE : avant d'utiliser le menu MULTIMEDIA, connecter l'appareil USB ou la carte mémoire puis appuyer sur INPUT pour régler la source d'entrée DTV. Appuyer sur MEDIA pour ouvrir le menu MULTIMEDIA. Actionner pour sélectionner les options en incluant My Album, My Music et My Movie, puis appuyer sur OK pour entrer dans les sous-menus. My Album :

1. L'unité accepte les formats .jpg, .bmp et .gif.

2. Appuyer sur le bouton bleu pour entrer dans le dossier d'image.

3. Appuyer sur pour déplacer sur une image à sélectionner.

4. Appuyer sur OK pour voir l'image sélectionnée.

5. Appuyer sur DISPLAY pour afficher les informations relatives au

6. Appuyer sur MENU pour arrêter la prévisualisation d'image.

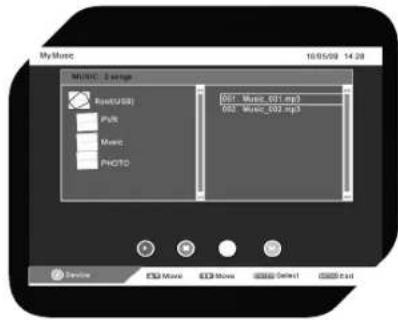

1. L'unité accepte les formats .mp3 et .wma.

2. Appuyer sur le bouton rouge pour lire une piste ou la mettre en pause.

3. Appuyer sur le bouton vert pour arrêter la lecture.

4. Appuyer sur le bouton jaune pour sélectionner le mode de reproduc-

5. Appuyer sur le bouton bleu pour une avance rapide, sur le bouton

rouge pour continuer.

6. Appuyer sur DISPLAY pour afficher les informations relatives au

7. Appuyer sur pour sélectionner une piste.

8. Appuyer sur OK pour lire la piste.

9. Appuyer sur MENU pour quitter la lecture de musique.

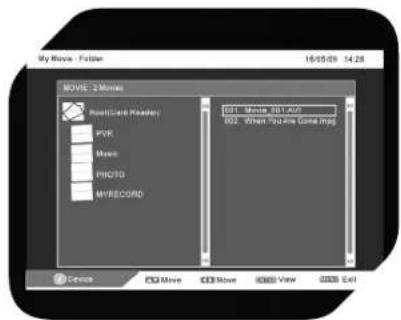

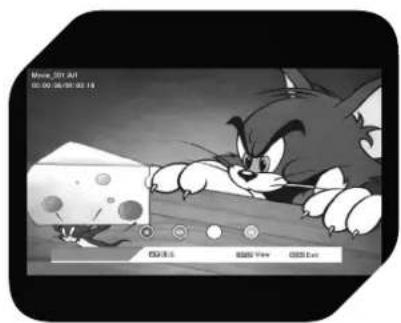

1. L'unité accepte les formats .avi, .mpg et .vob, .dat.

2. Appuyer sur le bouton rouge pour mettre en pause, l'actionner une

nouvelle fois pour continuer la lecture

3. Appuyer sur le bouton vert pour pour la lecture en une étape, une

nouvelle fois pour la lecture lente.

4. Appuyer sur le bouton jaune pour régler la vitesse de retour.

5. Appuyer sur le bouton bleu pour régler la vitesse d'avance rapide.

6. Appuyer sur DISPLAY pour afficher les informations relatives au

7. Appuyer sur pour sélectionner un film.

8. Appuyer sur OK pour lire le film.

9. Appuyer sur MENU pour arrêter la reproduction du film.61

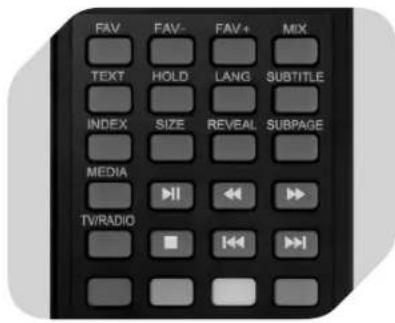

TEXT : appuyer sur ce bouton pour entrer en mode Télétexte. Appuyer une nouvelle fois pour en sortir. MIX : appuyer sur ce bouton pour que l'image et la page Télétexte soient affichées simultanément. SUBPAGE : s'il y a une sous-page pour la page de Télétexte actuelle, les besoins de l'entrée de code de sous-page seront affichés à l'actionne- ment de cette touche. Appuyer une nouvelle fois pour en sortir. HOLD : appuyer sur ce bouton pour arrêter le décomptage de pages. Appuyer une nouvelle fois pour continuer. SIZE : appuyer une fois sur ce bouton pour agrandir la partie supérieure de la page. Appuyer une nouvelle fois pour agrandir la partie inférieure de la page. Appuyer une troisième fois pour revenir à l'affichage normale de la page. REVEAL : appuyer sur ce bouton pour afficher le texte caché. L'actionner une nouvelle fois pour fermer l'affichage du texte caché. INDEX : appuyer sur ce bouton pour entrer l'indice de toutes les pages Télétexte. Les touches numérotées 0, 1-9 sur la télécommande peuvent être utilisées pour ouvrir une certaine page, pour commuter vers les pages précédentes ou suivantes. Appuyer sur les boutons ROUGE/VERT/JAUNE/BLEU pour obtenir un accès direct aux pages à codage couleur. MODE HOTEL Appuyer sur MENU+1+2+2+9 pour entrer dans l'écran de menu de mode hôtel. HOTEL LOCK: mettre ce point sur ON, toutes les options en dessous sont alors disponibles. VOLUME ON : régler le volume désiré à l'allumage du téléviseur. MAX VOLUME : règle la valeur de volume maximale. DEFAULT SOURCE : règle la source d'entrée qui est activée automatique- ment chaque fois que le téléviseur est allumé (ATV, DTV, HDMI, SCART, AV, YPBPR, VGA). SOURCE LOCK : sélectionner la source désirée et mettre sur ON pour verrouiller. CLEAR LOCK : tous les verrouillages sont levés.62

Nettoyage du panneau LCD Le panneau LCD ne doit pas être touché avec des objets acérés. Si la surface LCD présente de la poussière et des empreintes digitales, les essuyer avec un chiffon doux et propre. Essuyer avec un mouve- ment droit depuis le centre du cadre du panneau LCD. S'assurer de ne pas utiliser de produits chimiques comme les sprays de nettoyage des disques, des sprays ou liquides antistatiques, du benzène ou du diluant pour nettoyer le panneau LCD.

WARNING : pour votre sécurité personnelle, s'assurer de déconnecter le câble d'alimentation électrique CA

avant de procéder à une quelconque action d'entretien ou de nettoyage. Nettoyage de l'unité principale Nettoyer l'extérieur de l'unité avec un chiffon doux et propre humidifié avec de l'eau tiède. Ne pas utiliser de benzène, de diluant ou d'alcool, ils pourraient attaquer la finition de la surface.

SYMPTOME CAUSE POSSIBLE ACTION CORRECTIVE

Pas d'image ni de son Le câble d'alimentation électrique n'est pas correctement connecté avec l'unité principale. Connecter le câble d'alimentation électrique avec l'unité principale. Le câble d'alimentation électrique n'est pas branché dans une prise CA. Brancher le câble d'alimentation électrique dans une prise électrique. La source d'entrée erronée est sélectionnée. Sélectionner la source d'entrée appropriée. La source d'entrée n'arrive pas à se connecter avec le téléviseur. Contrôler les connexions. Pas de son Le volume est réglé sur le minimum. Augmenter le volume en appuyant sur VOL +. Le bouton MUTE sur la télécommande est actionné. Appuyer sur MUTE sur la télécommande ou sur + VOL –. Un mode système son incorrect est réglé. Régler un système de con correct depuis le menu principal pour correspondre à votre téléviseur. Monochrome ou pas d'image du tout Le réglage du système de couleur ne correspond pas au programme. S'assurer que le système de couleur approprié est réglé. Le réglage du système de son ne correspond pas au programme. S'assurer que le système de son approprié est réglé. Interférences de son ou d'image Un appareil émettant des interférences se trouve près du téléviseur. Conserver tous les types d'appareils émettant des interférences à distance du téléviseur. Un connecteur à voies multiples est branché dans la même prise CA que le téléviseur. Brancher le téléviseur dans une autre prise CA. Un mode système son incorrect est réglé. Régler un système de con correct depuis le menu principal pour correspondre à votre téléviseur. NOTE : quelques points clairs et sombres peuvent apparaître sur l'écran du téléviseur, il s'agit d'une phénomène normal.63

SPECIFICATIONS (sujettes à modification sans préavis)

AFFICHER LES PROPRIETES

Type d'écran : LCD Taille d'écran : 18,5 pouces Taux d'aspect : 16:9 Zone active : 409,8 (H) X 230,4 (V) Résolution du panneau : 1366 (H) X 768 (V) Luminosité : 250 cd/m

Taux de contraste : 1000:1 Pas : 0,3 (H) X 0,3 (V) mm Nombre maximum de couleurs : 16,7 M Durée de réponse : 5 ms PROPRIETES Compatible HD : 480i, 480p, 576i, 576p, 720p, 1080i, 1080p RECEPTION TV Système TV : PAL/SECAM Système de son : B/G, I, D/K, L/L Impédance antenne : 75 Ohm

Adaptateur secteur : 100-240 V~ / 50-60 Hz Consommation électrique : Maximum 35 W CONNECTIQUE Entrée Turner TV (RF 75Ω) : 1 Entré vidéo com- posant (Y Pb Pr) : 1 entrée vidéo (AV) : 1 Entrée S-Video (S-VIDEO) : 1 PERITEL (SCART) : 1 Entrée PC audio (PC AUDIO) : 1 Entrée VGA (VGA) : 1 Entrée HDMI (HDMI) : 1 Port USB : 1 SORTIE Prise casque : 1

RESOLUTION VGA SUPPORTEE

Résolution : Jusqu'à 1360 x 768 DIMENSIONS (L x H x P) Unité avec pied & hauts-parleurs : 461 x 379 x 169 mm Unité sans pied : 461 x 354 x 76 mm POIDS (P.N.) Unité avec pied & hauts-parleurs : 3,7 kg ENVIRONNEMENT Température de service : 0° C - 40° C Humidité de service : 20% - 80% DISPOSAL Do not dispose of this appliance as municipal waste. Return it to a designated collection point for the recycling of electrical and electronical equipment. Contact your retailer or local authorities for more information. INTENDED USE Cet appareil est destiné à la réception et à la reproduction audio, vidéo et de signaux de télévision. L'utiliser exclusivement dans le respect des présentes instructions. Une utilisation incorrecte recèle des dangers et annulera la garantie. Respecter les consignes de sécurité.64
