MANUAL DE USUARIO OLC 190B D2 OK

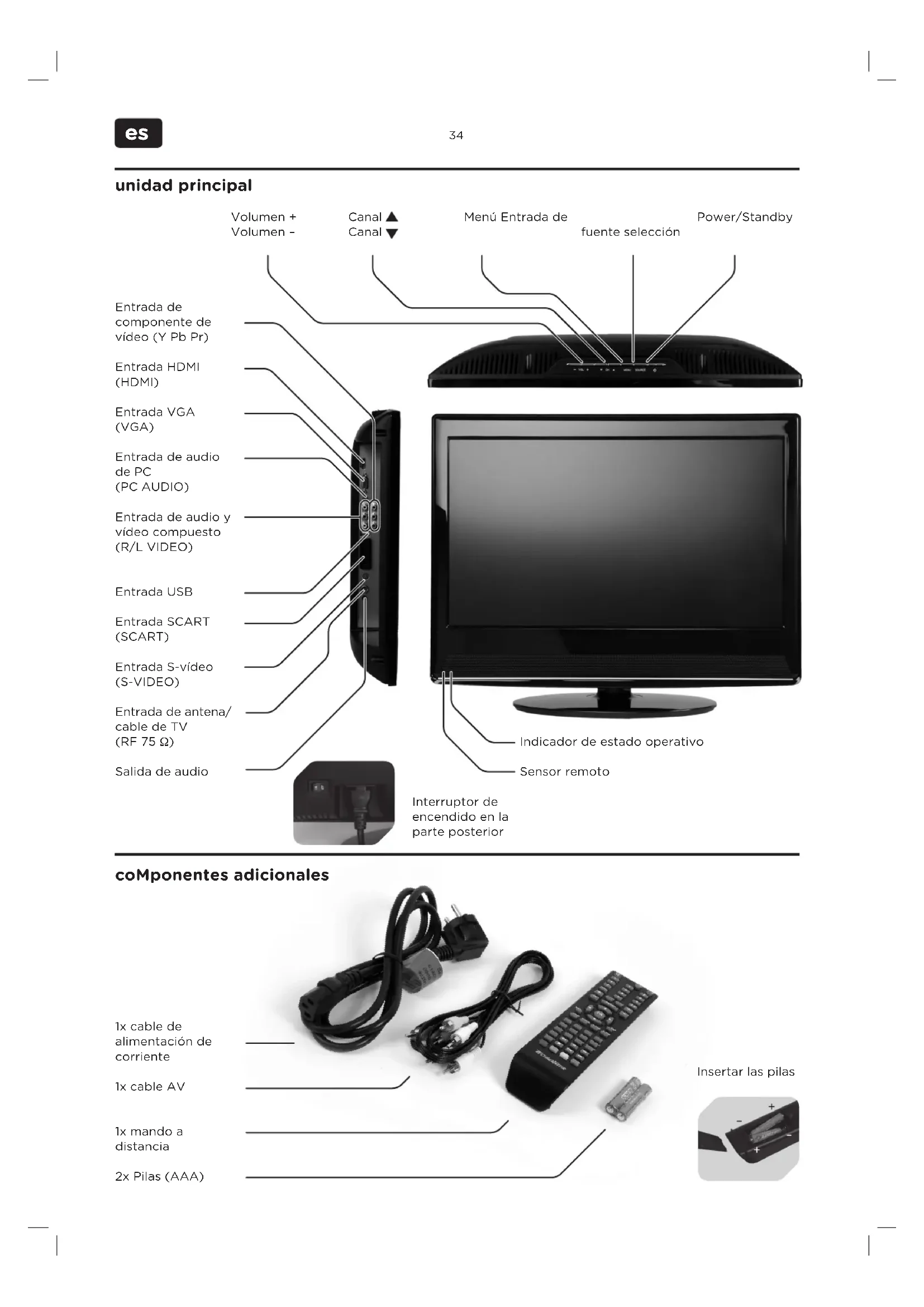

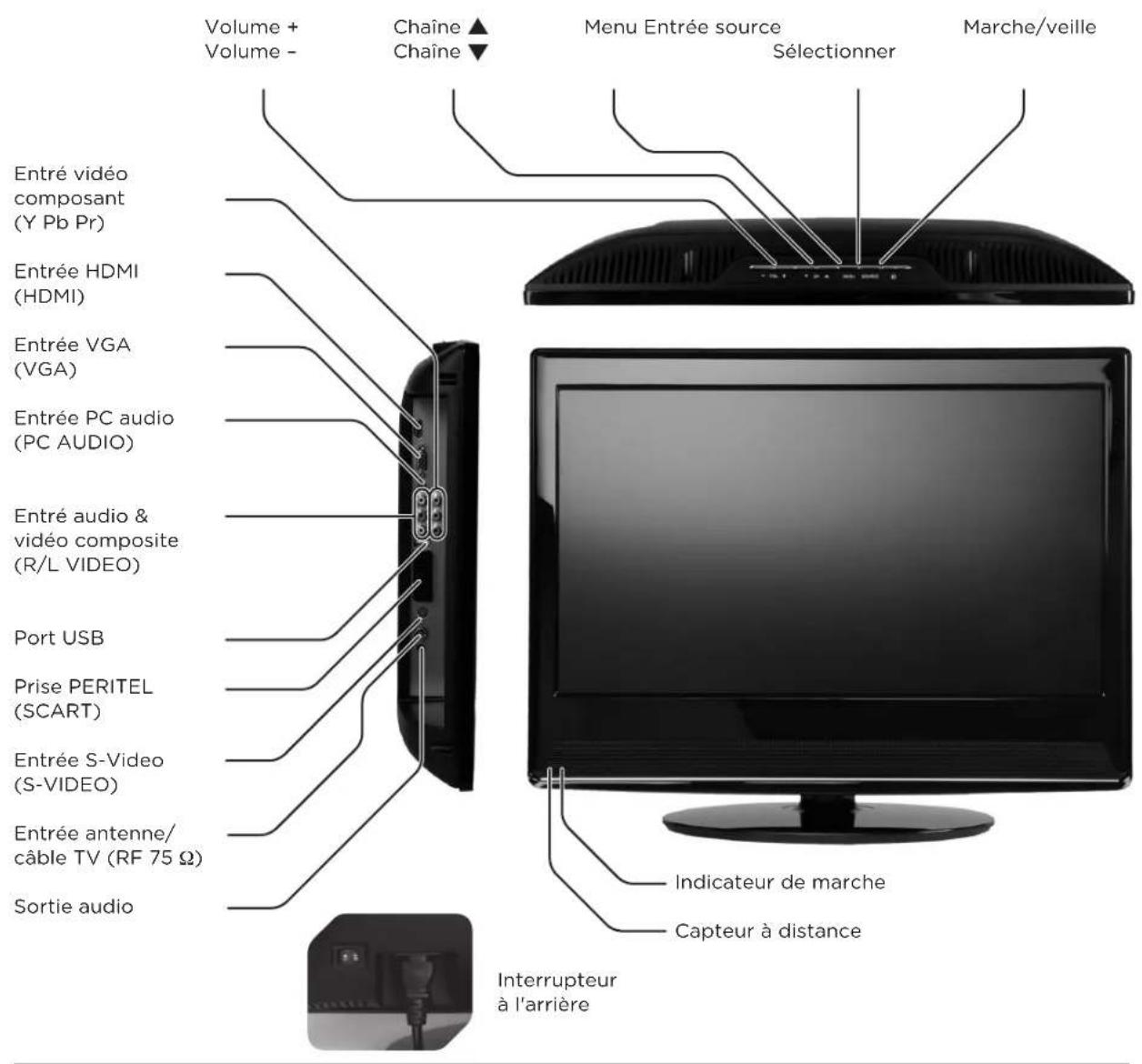

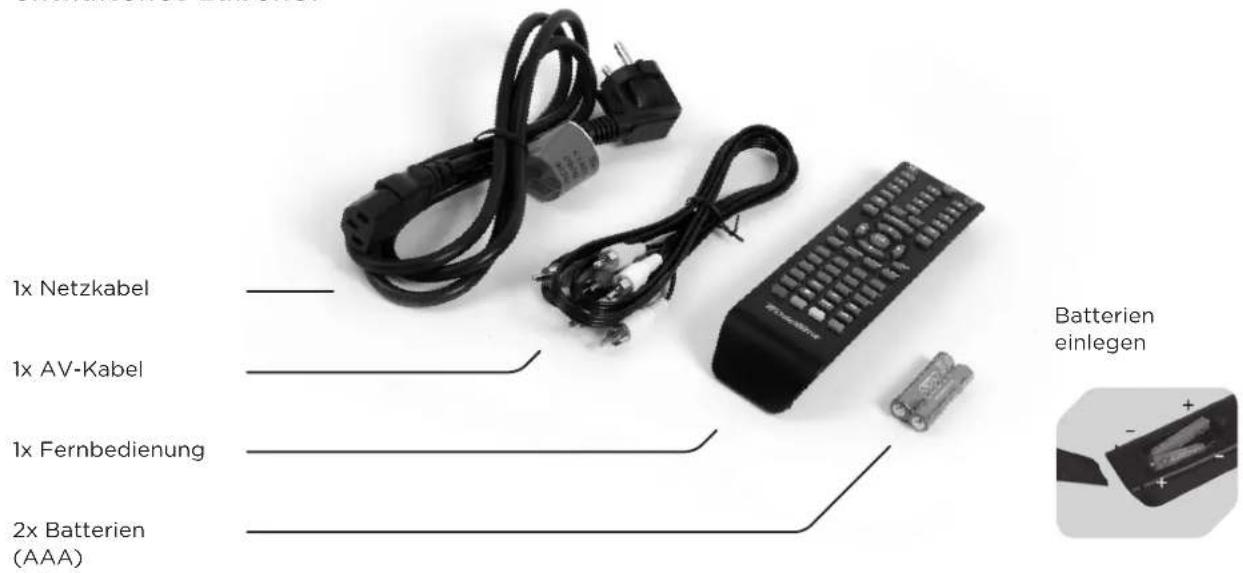

unidad principal coMponentes adicionales Volumen + Volumen – Canal Canal Menú Entrada de fuente selección Power/Standby Indicador de estado operativo Sensor remoto Entrada HDMI (HDMI) Entrada VGA (VGA) Entrada de audio de PC (PC AUDIO) Entrada de componente de vídeo (Y Pb Pr) Entrada de audio y vídeo compuesto (R/L VIDEO) Entrada USB Entrada S-vídeo (S-VIDEO) Entrada SCART (SCART) Entrada de antena/ cable de TV (RF 75 Ω) Salida de audio 1x cable de alimentación de corriente 1x cable AV 1x mando a distancia 2x Pilas (AAA) Insertar las pilas Interruptor de encendido en la parte posterior35

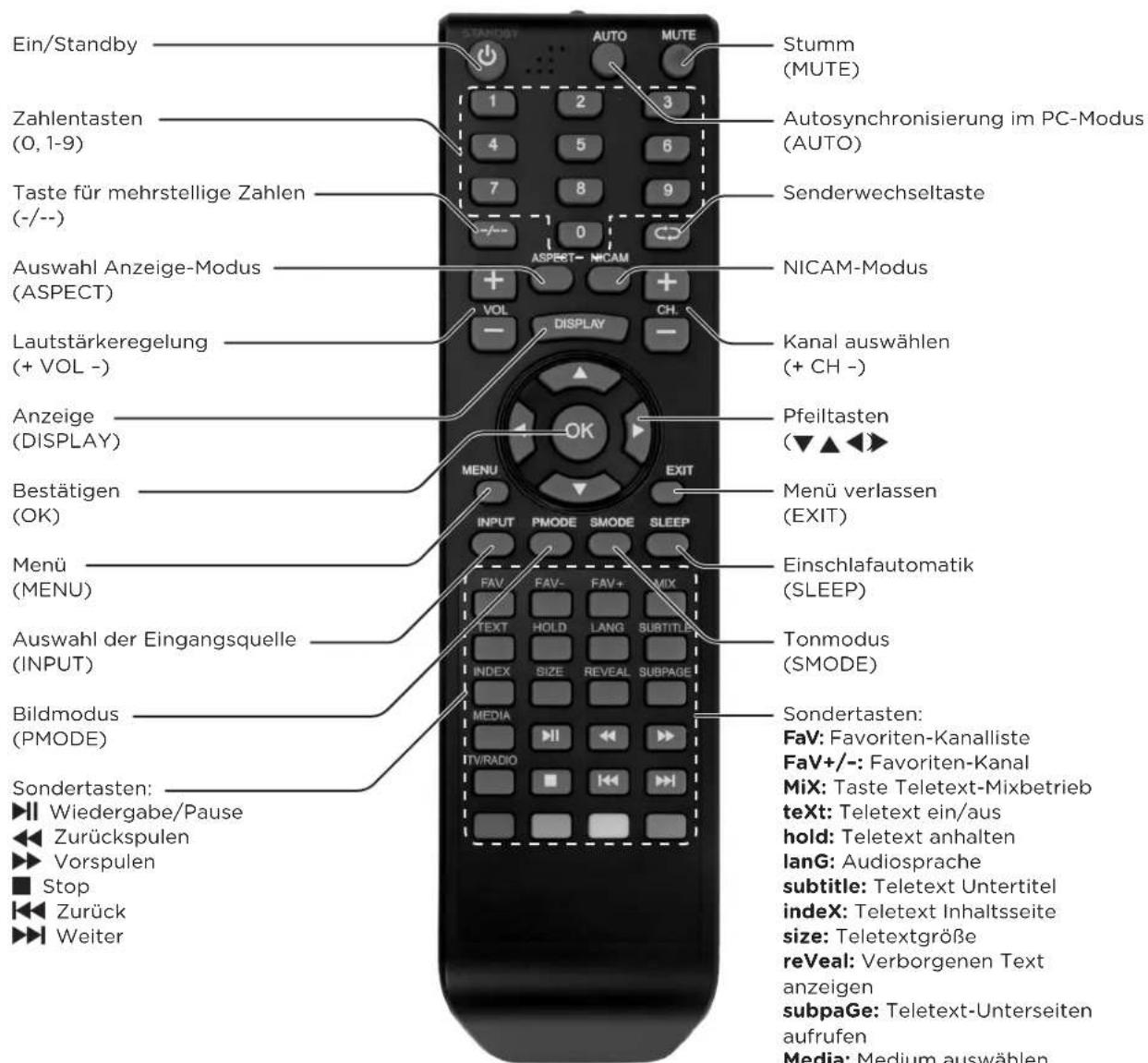

Mando a distancia Power/Standby Botones de número (0, 1-9) Botón para más de un dígito

Mostrar selección de modo (ASPECT) Control de volumen (+ VOL –) Mostrar (DISPLAY) Confirmar (OK) Menú (MENU) Selección de fuente de entrada (INPUT) Modo imagen (PMODE) Botones especiales: Reproducir/Pausa Retroceder Avanzar Detener Anterior Siguiente Rango de control aprox. 8 m 60° Silenciar (MUTE) Abrir sincronización automática en modo PC (AUTO) Volver al canal Modo NICAM Selección de canal (+ CH –) Teclas de navegación

Salir del menú (EXIT) Programador de apagado automático (SLEEP) Modo de sonido (SMODE) Botones especiales: FaV: Lista de canales favoritos FaV+/–: Canal favorito MiX: Botón de mezcla de teletexto teXt: Teletexto on/off hold: Detener teletexto lanG: Idioma del audio subtitle: Teletext subtitle indeX: Índice del teletexto size: Tamaño del teletexto reVeal: Mostrar teletexto subpaGe: Subpágina de teletexto Media: Seleccionar medio tV/radio: Modo TV/Radio36

encender por priMera Vez coneXión de la unidad, power on/oFF

en la unidad principal o mando a distancia para encender la unidad. El indicador de estado operativo se pone azul. Pulsar para volver al modo de espera. El indicador de estado operativo vuelve a ponerse rojo. Al encender la unidad por primera vez, aparecerá la guía de instalación. Pulsar

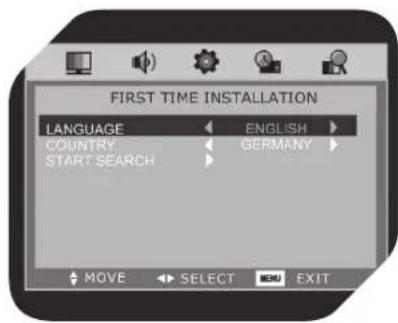

para seleccionar la configuración deseada. Pulsar o para ajustar la configuración deseada. Pulsar

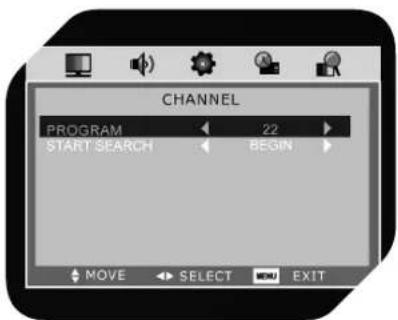

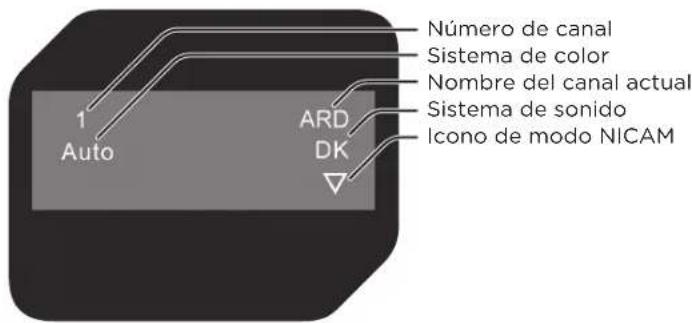

para seleccionar START SEARCH, después pulsar OK para comenzar a buscar canales. La TV almacenará el canal encontrado en la primera ubicación y después continuará buscando canales. Para cancelar la búsqueda de canales. pulsar el botón EXIT. priMera instalación Pulsar DISPLAY para mostrar la información de programas. Número de canal Sistema de color Nombre del canal actual Sistema de sonido Icono de modo NICAM inForMación de la tV

2. Conectar el cable de alimentación y

encender la unidad. El indicador de estado operativo se pone rojo y la unidad estará en modo de espera (standby).37

operaciones básicas seleccionar la Fuente de entrada Conectar el dispositivo adicional necesario y conectarlo. Pulsar INPUT para seleccionar el menú de fuente de entrada. Pulsar o para mover la barra resaltada hasta la fuente deseada. Pulsar OK o para confirmar. Para seleccionar un canal podrá: Pulsar + CH – en el mando a distancia. Pulsar CH o CH en la unidad principal. Pulsar 0, 1-9 en el mando a distancia para introducir directamente el número del canal (-/-- para números con varios dígitos). Pulsar para volver al último canal visito. selección de canal de tV Mostrar inForMación Pulsar DISPLAY en el mando a distancia, la información relaciona- da de la fuente actual aparecerá automáticamente en pantalla. ajuste del VoluMen Pulsar VOL + para subir el volumen. Pulsar VOL – para bajar el volumen. Pulsar MUTE en el mando a distancia para silenciar temporal- mente. Pulsar de nuevo (o + VOL –) para recuperar el sonido. Función de silenciar Función nicaM Para alternar entre las diferentes opciones de sonido como mono, estéreo, dual I y dual II, pulsar NICAM en el mando a distancia. Esto solo aplica para la fuente de entrada de ATV, pero no para los canales sin señal NICAM. uso del proGraMador de apaGado autoMático El programador de apagado automático desconecta automática- mente la unidad una vez transcurri- do un periodo fijado. Pulsar SLEEP en el mando a distancia varias veces para fijar el periodo deseado entre 15 min. y 120 min. en intervalos de 15 minutos. Tras fijarlo pulsar SLEEP para mostrar en pantalla durante unos segundos el tiempo pendiente. Tras fijarlo pulsar SLEEP para mostrar en pantalla durante unos segundos el tiempo pendiente. Modo sonido/iMaGen Pulsar PMODE varias veces para seleccionar el modo de imagen deseado. Pulsar SMODE varias veces para seleccionar el modo de sonido deseado. selección del idioMa del audio Para algunos programas con opciones de idioma de audio, pulsar LANG varias veces para cambiar entre los idiomas disponibles.38

CONFIGURACIÓN DEL MENÚ

NAVEGACIÓN POR LOS MENÚS

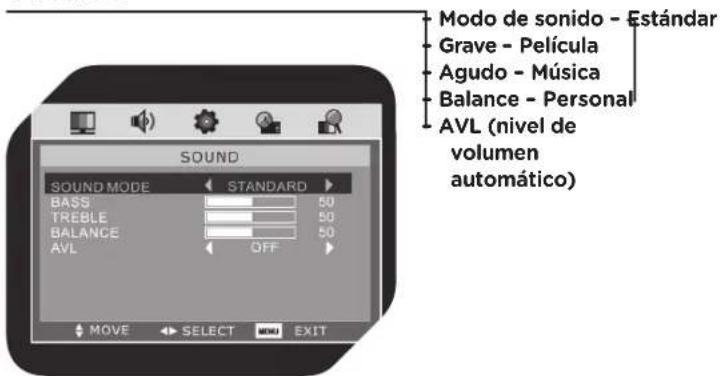

SONIDO – Modo de sonido – Estándar – Grave – Película – Agudo – Música – Balance – Personal – AVL (nivel de volumen automático) NOTA: Pulsar PMODE varias veces en el mando a distancia para cambiar directamente el modo de imagen. Matiz disponible solamente para la señal de vídeo NTSC. NOTA: Pulsar SMODE varias veces en el mando a distancia para cambiar directamente el modo de sonido.

ESTRUCTURA DEL MENÚ OSD

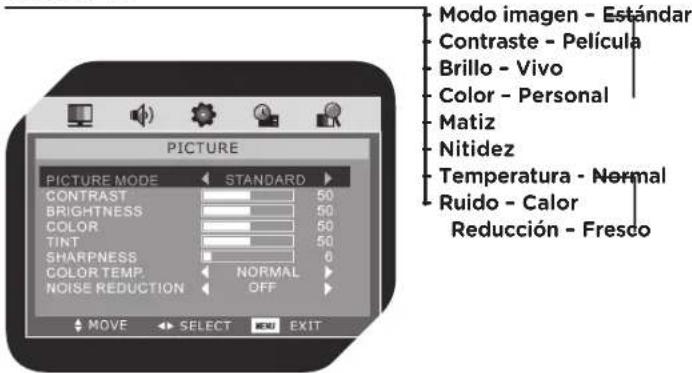

IMAGEN – Modo imagen – Estándar – Contraste – Película – Brillo – Vivo – Color – Personal – Matiz – Nitidez – Temperatura - Normal – Ruido – Calor Reducción – Fresco Pulsar MENU para abrir el menú OSD principal. Pulsar

para seleccionar un menú superior. Pulsar o en el mando a distancia para navegar por las opciones de configuración del menú correspondiente. Pulsar o

para ajustar la configuración. La configuración se guarda automáticamente. Pulsar el MENU para subir un nivel. Las opciones del menú que aparecen en gris no están disponibles en el modo de configuración actual.39

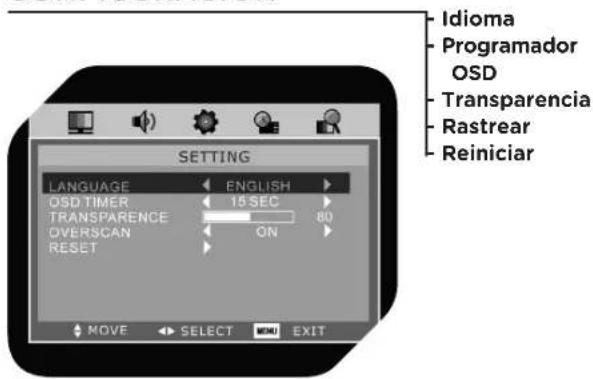

CONFIGURACIÓN NOTA: El PROGRAMADOR OSD se puede fijar en periodos de tiempo de 5 a 30 segundos en intervalos de 5 segundos. OVERSCAN solamente disponible en fuente HDMI. Pulsar RESET para restablecer la configuración orignal de fábrica. – Idioma – Programador OSD – Transparencia – Rastrear – Reiniciar FUNCIÓN NOTA: Fijar el PROGRAMADOR DE APAGADO AUTOMÁTICO en OFF o en periodos de tiempo de 15 a 120 minutos en intervalos de 15 minutos. Pulsar SLEEP varias veces en el mando a distancia para cambiar directa- mente el programador de apagado automático. SYSTEM LOCK: Fija este elemento en ON, y estarán disponibles todas las configuraciones. CHILD LOCK: Fija el bloqueo infantil en ON u OFF. Cuando se fija en ON, los canales bloqueados en PROGRAM EDIT no se podrán mostrar KEY LOCK: Fija el bloqueo infantil en ON u OFF. Si se fija en ON, el teclado de la unidad principal no funcionar á PARENTAL: Se bloqueará un programa cuando la edad en qué esté clasificado supere la edad seleccionada por el usuario. Se puede seleccionar OFF, 6, 10, 14, 18. CHANGE CODE: Pulsar para introducir la contraseña anterior en primer lugar, después introducir la contraseña nueva e introducir de nuevo para confirmar. HOTEL LOCK: ver la página del capítulo MODO HOTEL. IMPORTANTE: El código PIN predeterminado es 0000. Asegurarse de que esta información no la sepan los niños. – Programador de apagado automático – Aspecto – Idioma del TT – Pantalla azul – Bloqueo del sistema – Bloqueo del sistema – FTI – País – Bloqueo infantil – Idioma – Bloqueo de tecla – Iniciar búsqueda – Parental – Cambiar código – Bloqueo de hotel40

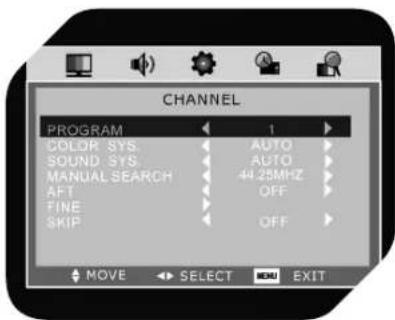

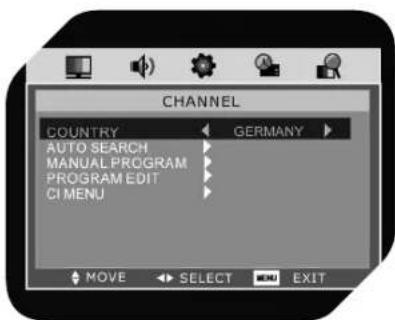

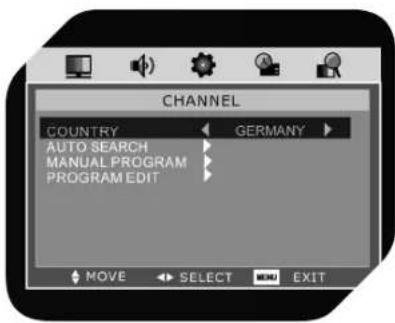

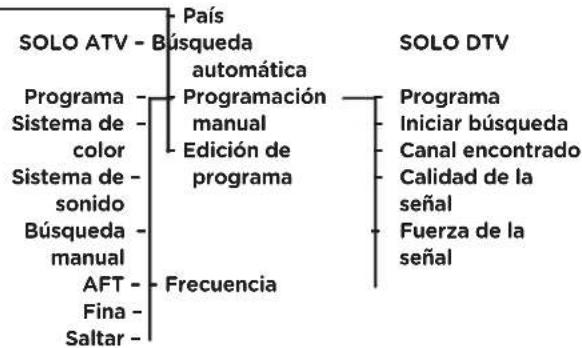

CANAL – País SOLO ATV – Búsqueda automática SOLO DTV Programa Sistema de

– Programación manual

Programa Iniciar búsqueda color Sistema de – – Edición de programa

Canal encontrado Calidad de la sonido Búsqueda manual

señal Fuerza de la señal AFT – – Frecuencia Fina – Saltar – DTV ATV EDICIÓN DE PROGRAMA:

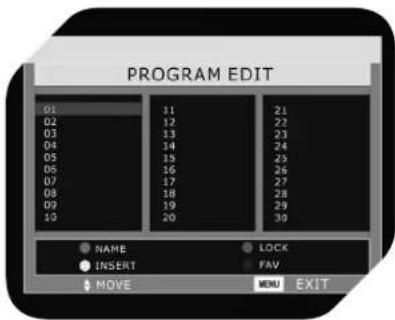

1. Pulsar el botón verde; pulsar

para introducir un caracter; pulsar

para desplazarse hasta la siguiente posición de letra.

2. para mover el canal, pulsar el botón amarillo, después pulsar

para seleccionar una posición nueva; pulsar OK para confirmar.

3. Pulsar el botón rojo para bloquear el canal actual. Si el canal actual ya

estuviera bloqueado, pulsar el botón de nuevo para desbloquearlo.

4. Pulsar el botón azul para fijar el canal actual como canal favorito. Si el

canal actual ya estuviera marcado como favorito, pulsar el botón de nuevo para deshacer la configuración. AFT: Establecer la sintonización de frecuencia automática en ON u OFF. FINE: Pulsar para entrar en FINE para rastrear el programa actual con un rango de frecuencia preciso y almacenar manualmente el resultado cuando AFT esté en OFF. NOTA: Las otras opciones de este menú no están disponibles ya que estas opciones solo muestran la situación de la señal actual. CHANNEL FOUND muestra el número de canales encontrados recientemente. SIG. QUALITY y SIG. STRENGTH muestra la calidad y la fuerza de la señal actual y FREQUENCY muestra la frecuencia de la señal actual. MANUAL PROGRAM: Pulsar para entrar en el submenú MANUAL PROGRAM.41

para cambiar entre todas las opciones como Fav, Lock, Edit, Move, Sort, Skip, Delete y Search, y después pulsar OK para seleccionar.

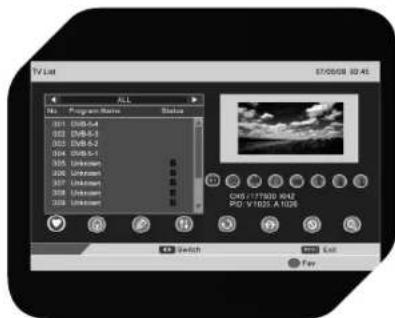

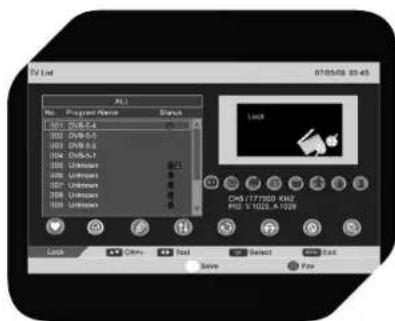

1. Pulsar para seleccionar el canal.

2. Pulsar los botones numéricos 1-8 para fijar el canal actual a uno de los

grupos favoritos 1-8. Si el canal actual ya estuviera en alguno de sus grupos de favoritos 1-8, pulsar de nuevo los botones de número 1-8 para deshacer la configuración.

3. Pulsar el botón amarillo en el mando a distancia, para abrir la pantalla

de diálogo siguiente. Pulsar OK para guardar los cambios o pulsar MENU para volver al menú anterior. Pulsar el botón azul y aparecerá el menú en la izquierda. Pulsar

para cambiar entre todos los canales y canales FAV 1-8.

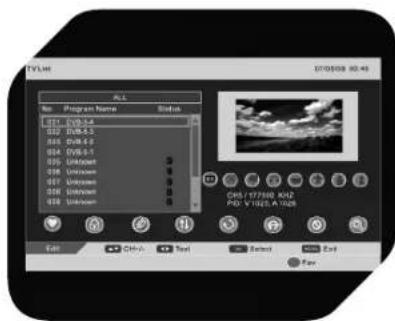

1. Pulsar el botón OK para bloquear el canal actual. Si el canal actual ya

estuviera bloqueado, pulsar de nuevo para desbloquearlo.

2. Pulsar el botón azul para volver al menú anterior.

3. Si CHILD LOCK estuviera en ON, no se podrá mostrar el canal

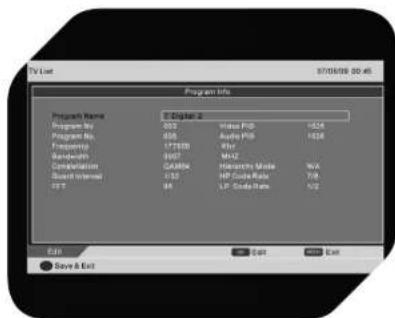

Pulsar para seleccionar el canal y después pulsar OK para entrar en el menú de información de programas. Pulsar para seleccionar el canal y después pulsar OK para renombrar el canal.42

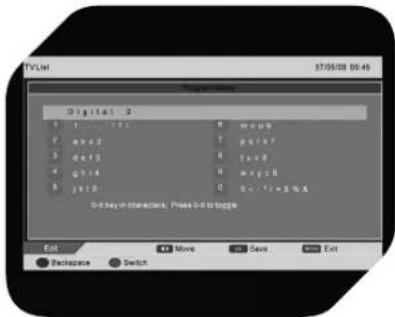

1. Pulsar los botones de número 1-9 para seleccionar un caracter

2. Pulsar el botón verde para cambiar entre letras mayúsculas y

minúsculas. Por ejemplo, pulsar el botón numérico 2 varias veces para seleccionar entre a, b, c y 2 y después pulsar OK para guardar.

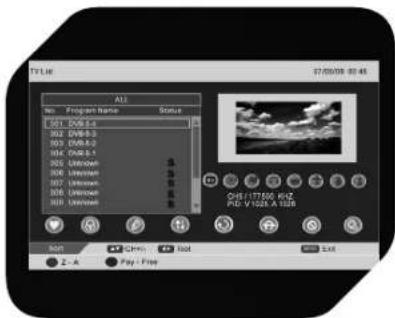

Pulsar para seleccionar el canal que se desea mover. A continuación pulsar OK y aparecerá junto al canal seleccionado. Para cancelar la función de mover pulsar de nuevo OK. Pulsar para seleccionar un destino y a continuación pulsar el botón amarillo para guardar.

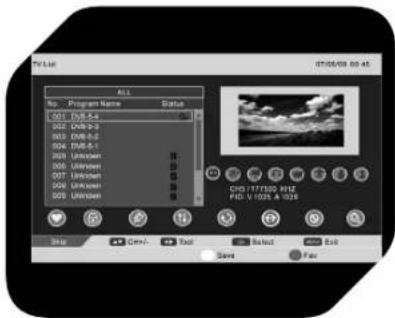

Pulsar el botón rojo para ordenar todos los programas de la A-Z o de Z-A, pulsar el botón verde para ordenar todos los programs de PAGO-GRATIS a GRATIS-PAGO.

Pulsar para seleccionar el canal que se desea saltar. A continuación pulsar OK y aparecerá junto al canal seleccionado. Para cancelar la función de saltar pulsar de nuevo OK. Cuando se ha seleccionado un canal para que se salte, se podrá seguir seleccionando el canal con los botones numéricos.43

Pulsar para seleccionar el canal que se desea eliminar. A continua- ción pulsar OK y aparecerá junto al canal seleccionado. Para cancelar la función de eliminar pulsar de nuevo OK.

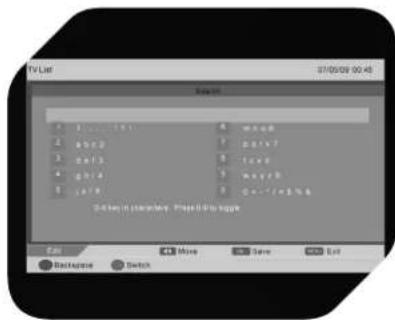

1. Pulsar OK para entrar en el menú de búsqueda

2. Pulsar los botones numéricos para seleccionar los caracteres

correspondientes. NOTA: El menú de IMAGEN, SONIDO, CONFIGURACIÓN y las descripciones • son las mismas que aquellas del modo ATV. TT LANGUAGE y BLUE SCREEN están invalidados en el menú FUNCTION y • aparecerán en gris. Para ASPECT solo se puede ajustar FULL y AUTO. Otras configuraciones son las mismas que las del modo ATV.44

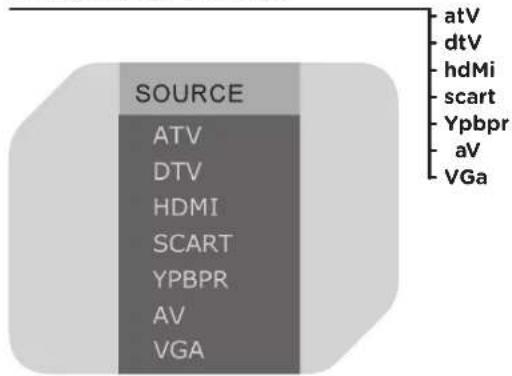

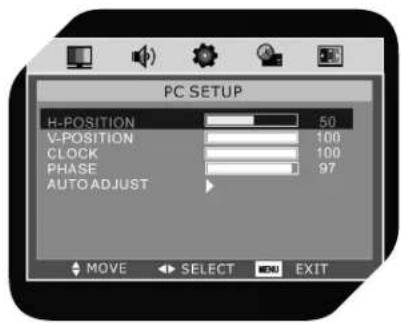

entrada de Fuente – atV – dtV – hdMi – scart – Ypbpr – aV – VGa VGa conFiGuración de pc picture Mode: En el menú PICTURE seleccionar PICTURE MODE, CONTRAST, BRIGHTNESS o COLOR TEMP., cuyo funcionamiento es igual que el de los modos TV. Conectar el PC a la unidad y seleccionar fuente de entrada VGA. h-position: Ajusta la posición horizontal de la imagen. V-position: Ajusta la posición vertical de la imagen. clock: Ajusta el reloj de la imagen. phase: Ajusta la fase de la imagen. auto adjust: Pulsar para ajustar automáticamente los elementos anteriores. Generalmente la ubicación de la imagen en la pantalla, reloj y fase se ajustarán según la salida de la señal del PC conectado. En algunas ocasiones especiales, la configuración de ajuste automático podría no ser efectiva. Se podrá ajustar manualmente la posición, reloj y fase. nota: El menú y configuración de SONIDO, CONFIGURACIÓN y FUNCIÓN son • iguales que en el modo de TV. El modo VGA no tiene menú de CANAL.•45

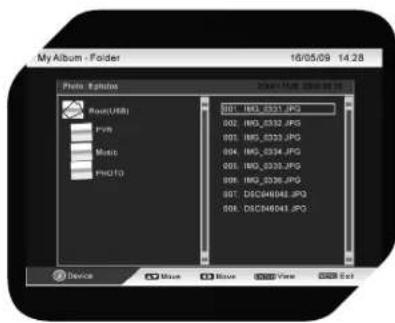

MODO MULTIMEDIA NOTA: Antes de operar con el menú MULTIMEDIA se debe conectar el dispositivo USB o tarjeta de memoria y después pulsar INPUT para fijar la fuente de entrada en DTV. Pulsar MEDIA para abrir el menú MULTIMEDIA principal. Pulsar para seleccionar las opciones como My Album, My Music y My Movie y después pulsar OK para entrar en los submenús. My Album (Mi álbum):

1. La unidad es compatible con los formatos jpg, .bmp y .gif.

2. Pulsar el botón azul para entrar en la carpeta de imágenes.

3. Pulsar para moverse y seleccionar una imagen.

4. Pulsar OK para ver la imagen seleccionada.

5. Pulsar DISPLAY para mostrar la información del dispositivo externo.

6. Pulsar MENU para detener la vista previa de imágenes.

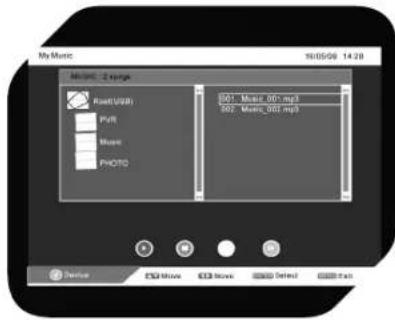

My Music (Mi música):

1. La unidad es compatible con los formatos mp3 y wma.

2. Pulsar el botón rojo para reproducir o pausar una pista.

3. Pulsar el botón verde para parar la reproducción de pistas.

4. Pulsar el botón amarillo para seleccionar el modo de reproducción.

5. Pulsar el botón azul para avanzar, pulsar el botón rojo para continuar.

6. Pulsar DISPLAY para mostrar la información del dispositivo externo.

7. Pulsar para seleccionar una pista.

8. Pulsar OK para reproducir la pista.

9. Pulsar MENU para salir de la reproducción de la canción.

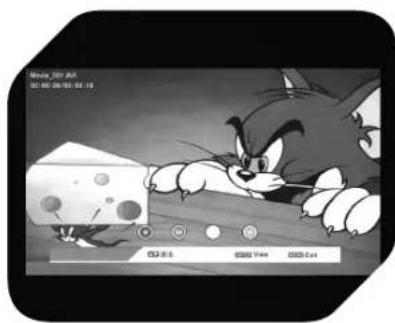

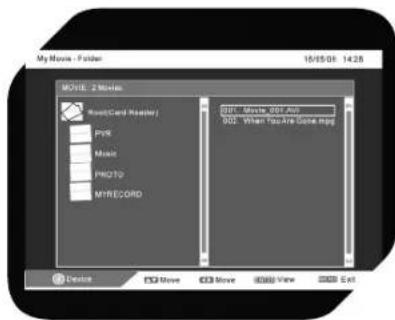

My Movie (Mi película):

1. La unidad es compatible con los formatos avi, .mpg y .vob, .dat.

2. Pulsar el botón rojo para pausar y pulsar de nuevo para continuar con

3. Pulsar el botón verde para reproducir de forma continua y pulsarlo de

nuevo para reproducir de forma lenta.

4. Pulsar el botón amarillo para fijar la velocidad de rebobinado.

5. Pulsar el botón azul para fijar la velocidad de avanzar.

6. Pulsar DISPLAY para mostrar la información del dispositivo.

7. Pulsar para seleccionar una película.

8. Pulsar OK para reproducir la película.

9. Pulsar MENU para detener la reproducción de la película.46

TEXT: Pulsar este botón para entrar en el modo teletexto. Pulsar de nuevo para salir. MIX: Pulsar este botón para mostrar la imagen y la página del teletexto simultáneamente. SUBPAGE: Si existe una subpágina en la página de teletexto adicional, al pulsar este botón, se mostrarán los requisitos del código de acceso. Pulsar de nuevo para salir. HOLD: Pulsar este botón para detener la cuenta de estas páginas. Pulsar de nuevo para continuar. SIZE: Pulsar este botón una vez para aumentar la parte superior de la página. Pulsar de nuevo para aumentar la parte inferior de la página. Pulsar una tercera vez para visualizar la página de forma normal. REVEAL: Pulsar este botón para mostrar el texto oculto. Pulsarlo de nuevo para cerrar la visualización del texto oculto. INDEX: Pulsar este botón para entrar en el índice de todas las páginas de teletexto. Se pueden utilizar los botones de número 0, 1-9 en el mando a distancia para abrir una página concreta, para cambiar a las páginas anteriores o siguientes. Pulsar los botones ROJO/VERDE/AMARILLO/CIAN para obtener acceso directo a las páginas con código de color.

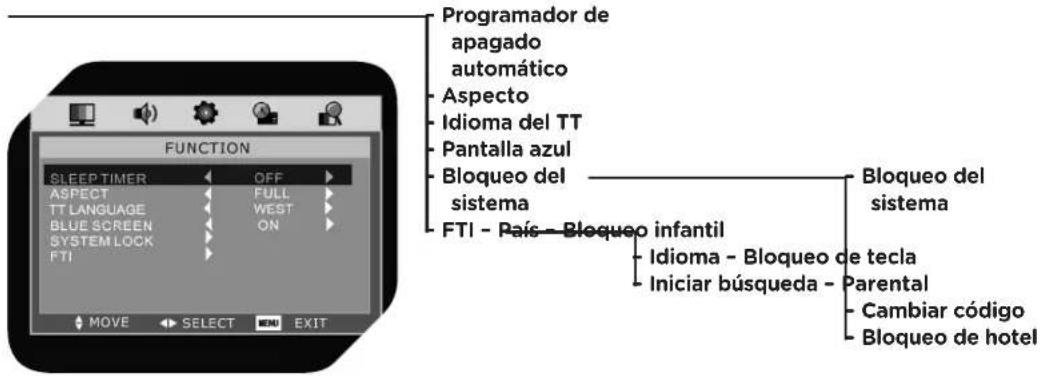

FUNCIÓN DE TELETEXTO

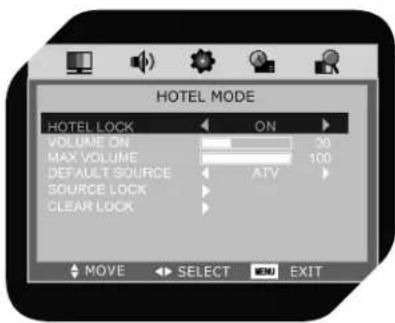

MODO HOTEL Pulsar MENU+1+2+2+9 para entrar en la pantalla de menú del modo hotel. HOTEL LOCK: Fija este elemento en ON, y estarán disponibles todas las opciones siguientes. VOLUME ON: Fija el volumen deseado cuando se encienda la TV. MAX VOLUME: Establece el valor máximo del volumen. DEFAULT SOURCE: Establece la fuente de entrada que debe activarse automáticamente cada vez que se enciende la TV (ATV, DTV, HDMI, SCART, YPBPR, AV, VGA,). SOURCE LOCK: Selecciona la fuente deseada y fija el bloqueo en ON. CLEAR LOCK: Elimina todos los bloqueos.47

MANTENIMIENTO NOTA: Pueden aparecer algunos puntos brillantes y oscuros en la pantalla de TV. Esto es un aspecto normal.

SOLUCIÓN DE PROBLEMAS

Limpieza del panel LCD EL panel LCD no debe tocarse con objetos afilados. Si hubiera polvo o huellas en la superficie LCD se deben limpiar con un trapo suave y limpio. Limpiar con movimientos rectos desde el centro hacia el marco del panel LCD. Asegurarse de no utilizar productos químicos como pulverizador para limpiar discos, pulverizador o fluido antiestático, benceno o menor para limpiar el panel LCD. AVISO: Por su seguridad personal, asegurarse de desconectar el cable de alimentación de CA antes de realizar ninguna acción de mantenimiento o limpieza. Limpieza de la unidad principal Limpiar el exterior de la unidad con un trapo suave, lipio y humedecido con agua tibia. No utilizar benceno o más suave o alcohol ya que podrían estropear el acabado o la superficie. SÍNTOMA POSIBLE CAUSA ACCIÓN CORRECTIVA Sin imagen ni sonido El cable de alimentación de corriente no esta correctamente conectado a la unidad principal. Conectar el cable de alimentación a la unidad principal. El cable de alimentación no está enchufado a una toma de CA. Enchufar el cable de alimentación a una toma de CA. Se ha seleccionado la fuente de entrada incorrecta. Seleccionar la fuente de entrada correcta La fuente de entrada no se conecta a la TV. Comprobar las conexiones. Sin sonido El volumen se encuentra en el nivel mínimo. Subir el volumen pulsando VOL +. Esta pulsado el botón MUTE del mando a distancia. Pulsar MUTE en el mando a distancia o + VOL –. Se ha establecido un modo de sonido del sistema incorrecto. Establecer un sonido de sistema correcto en el menú principal para que coincida con el de su TV. Monocromo sin imagen alguna. La configuración del color del sistema no coincide con el programa. Asegurarse de fijar el color del sistema adecuado. La configuración del sonido del sistema no coincide con el programa. Asegurarse de fijar el sonido del sistema adecuado. Interferencias de sonido o imagen Hay un equipo que causa interferen- cias cerca de la TV. Alejar de la TV cualquier dispositivo que cause interferen- cias. Existe un ladrón conectado en la misma toma de CA que la TV. Enchufar la TV en otra toma de CA. Se ha establecido un modo de sonido del sistema incorrecto. Establecer un sonido de sistema correcto en el menú principal para que coincida con el de su TV.48

ESPECIFICACIONES (sujetas a cambio sin aviso previo)

MOSTRAR CARACTERÍSTICAS

Mostrar tipo: LCD Tamaño de pantalla: 18,5 pulgadas Ratio de aspecto: 16:9 Área activa: 409.8 (A) X 230.4 (V) Resolución del panel: 1366 (A) X 768 (V) Brillo: 250 cd/m

Ratio de contraste: 1000:1 Campo de puntos: 0,3 (A) X 0,3 (V) mm Color máximo: 16,7 M Tiempo de respuesta: 5 ms CARACTERÍSTICAS Compatible con HD: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p

RANGO DE RECEPCIÓN DEL SINTONIZADOR

ATV: 49MHz - 863MHz DTV: VHF (174MHz - 230MHz) UHF (474MHz - 862MHz)

REQUISITOS DE ALIMENTACIÓN

Adaptador de potencia: 100-240 V~ / 50-60 Hz Consumo de potencia: Máximo 35 W CONEXIONES Entrada Sintonizador de TV (RF 75Ω): 1 Entrada de compo- nente de vídeo (Y Pb Pr): 1 Entrada de vídeo (AV): 1 Entrada S-vídeo (S-VIDEO): 1 SCART: 1 Entrada de audio de PC (PC AUDIO): 1 Entrada VGA (VGA): 1 Entrada HDMI (HDMI): 1 Puerto USB: 1 Salida Conexión de auriculares: 1

RESOLUCIÓN DE VGA COMPATIBLE

Resolución: Hasta 1360 x 768 DIMENSIONES (AN x AL x P) Unidad con soporte y altavoces: 461 x 379 x 169 mm Unidad sin soporte: 461 x 354 x 76 mm PESO (N.W) Unidad con soporte y altavoces: 3,7 kg ENTORNO Temperatura de funcionamiento: 0°C - 40°C Humedad de funcionamiento: 20% - 80% ELIMINACIÓN No desechar este aparato con los residuos municipales. Devolverlo en un punto de recogida para reciclar los equipos eléctricos y electrónicos. Contactar con su vendedor o las autoridades locales para obtener más información. USO INTENCIONADO Este electrodiméstico está intencionado para recibir y reproducir señales de audio, vídeo y televisión. Utilizar únicamente siguiendo estas instrucciones. Su uso inadecuado es peligroso y anulará cualquier reclamación bajo garantía. Deben observarse las instrucciones de seguridad.49
