MODE D'EMPLOI CB2526GLWH SABA

Instructions de securité 2 Caracteristiques technique 6 Description de l’appareil 8 Installation 9 Utilisation 10 Inversion de porte 16 Entretien 19 Nettoyage 24 Dépannage 24 Accessoires 25 Mise au rebut 25 Enlèvement des appareils ménagers usagés 26 Nous vous remercions d’avoir choisi la qualité SABA Ce produit a été créé par notre équipe de professionnels et selon la réglementation européenne Pour une meilleure utilisation de votre nouvel appareil, nous vous recommandons de lire attentivement ce manuel d’instructions et de le conserver pour toute référence ultérieure FRInstructions de securité

• Cet appareil est destiné à être utilisé dans des applications domestiques et analogues telles que: des coins cuisines réservés au personnel – dans des magasins, bureaux et autres environnements professionnels; – des fermes; – l’utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel; – des environnements du type chambres d’hôtes

• MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l’enceinte de l’appareil ou dans la structure d’encastrement

• MISE EN GARDE: Ne pas utiliser de dispositifs mécaniques ou autres moyens pour accélérer le processus de dégivrage autres que ceux recommandés par le fabricant

• MISE EN GARDE: Ne pas endommager le circuit de réfrigération

• MISE EN GARDE: Ne pas utiliser d’appareils électriques à l’intérieur du compartiment de stockage des denrées, à moins qu’ils ne soient du type recommandé par le fabricant

• Cet appareil peut être utilisé par des enfants âgés d’au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s’ils (si elles) sont correctement surveillé(e) s ou si des instructions relatives à l’utilisation de l’appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés Les enfants ne doivent pas jouer avec l’appareil Le nettoyage et l’entretien par l’usager ne doivent pas être eectués par des enfants sans surveillance

• Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après vente ou des personnes de qualication similaire an d’éviter un danger

• MISE EN GARDE: Pour éviter tout risque dû à l’instabilité de l’appareil, celui-ci doit être xé conformément aux instructions

• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inammables

• Ne pas mettre en marche au moyen d’un programmateur, d’une minuterie, ou d’un système de commande à distance séparé ou tout autre dispositif qui met l’appareil sous tension automatiquement

• MISE EN GARDE: Remplir les bacs à glaçons uniquement avec de l’eau potable

• En ce qui concerne les informations pour l’installation, la manipulation, l’entretien et la mise au rebut de l’appareil, référez-vous au paragraphe ci-après de la notice

• En ce qui concerne les informations pour la méthode pour remplacer les lampes éclairage, référez-vous au paragraphe ci-après de la notice

• Si vous souhaitez vous débarrasser d’un vieux congélateur ou d’un vieux réfrigérateur comportant une serrure sur la porte, veillez à ce que celle-ci soit désactivée an d’éviter que des enfants ne risquent de se retrouver enfermés à l’intérieur en jouant

• Débranchez toujours l’appareil après usage et avant de le nettoyer Enlevez tous les aliments avant de nettoyer l’appareil

• Évitez de mettre des aliments trop volumineux, le fonctionnement de l’appareil risquerait d’être aecté

• Faites extrêmement attention quand vous déplacez l’appareil

• Pour éteindre l’appareil, tournez le bouton du thermostat à fond dans le sens contraire des aiguilles d’une montre jusqu’à OFF, puis débranchez l’appareil

• Évitez de donner aux enfants des crèmes glacées ou des glaces à l’eau sortant juste du congélateur; la basse température risquerait de leur brûler les lèvres

• L’appareil doit être installé sur le sol, sur une surface plane et horizontale en s’assurant que les ouvertures d’aération sont correctement dégagées Ne jamais essayer de remplacer ou de réparer vous-même une partie ou un composant de l’appareil, demandez de l’aide à un personnel professionnel et qualié, si besoin

• Toujours manipuler l’appareil avec soin an d’éviter d’endommager celui-ci

• Pour éviter toute nuisance envers l’environnement ou la santé humaine causée par la mise au rebut non contrôlée de déchets électriques, recyclez l’appareil de façon responsible pour promouvoir la réutilisation des ressources matérielles

• La mise au rebut doit être faite de façon sûre dans de points de collecte publique prévus à cet eet

• Les anciens réfrigérateurs peuvent contenir des CFC qui détruisent la couche d’ozone; contactez le centre de traitement des déchets le plus prés de chez vous pour plus de details sur les procedures correctes de mise au rebut NETTOYAGE 1 Débranchez l’appareil 2 Enlevez toutes les substances 3 Nettoyez l’intérieur et les parois extérieures avec une éponge ou un chion mou imbibé(e) d’eau chaude ; vous pouvez également utiliser un mélange de 1 cuillère à café de bicarbonate de soude dans 1,2 litre d’eau 4 Rincez bien et essuyez avec un chion mou propre

• Si vous comptez laisser l’appareil inutilisé pendant une longue période, nous vous conseillons de le vider entièrement, de nettoyer l’intérieur et de laisser la porte ouverte an de faire circuler l’air et d’éviter la formation de mauvaises odeurs

FR FR Cet appareil n'est pas destiné à être utilisé dans les applications suivantes - la restauration et autre applications similaires et la vente au détail

• Caracteristiques technique Modèle SABA CB2526GLWH CB2526GLBK Catégorie d’appareil de réfrigération ménager catégorie 7 Classe d’ecacité énergétique A+ Consommations d’énergie annuelle (1) 241 kWh/an Volume utile des compartiments Réfrigérateur : 188L Congélateur : 64L Dégivrage Réfrigérateur: automatique Congélateur: manuel Autonomie 19 h Pouvoir de congélation 3,0 kg / 24 h Classe climatique + fourchette de températuresambiantes

(de +16°C à +38°C) Émissions acoustiques dans l’air 42 dB (A) re 1 pW Alimentation 220V-240V / 50Hz~ 89W Ampoule 240V / 50Hz - 10W max Type E14 Réfrigérant R600a / 69g Dimension (L x P x H) 547 x 545 x 1806 (mm) Poids 57 kg Type d’installation Pose libre (1) Calculée sur la base du résultat obtenu pour 24 heures dans des conditions d’essai normalisées La consommation d’énergie réelle dépend des conditions d’utilisation et de l’emplacement de l’appareil

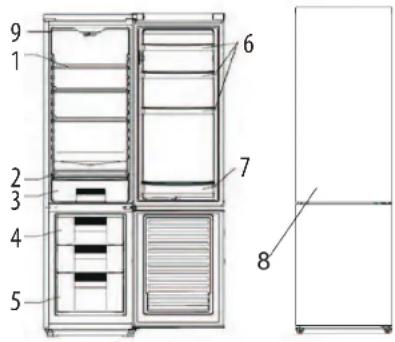

FR FRDescription de l’appareil 1 Clayettes 2 Dessus du bac à légumes 3 Bac à légumes 4 Tiroirs supérieurs du congélateur 5 Tiroirs inférieur du congélateur 6 Balconnets supérieurs 7 Balconnet inférieur 8 Poignée 9 Bouton de thermostat ampoule REMARQUE: Le design est susceptible d’être modié sans préavis

• Mettez l’appareil en position puis attendez deux à trois heures avant de le mettre en marche pour la première fois, le temps que le système se mette en place L’appareil ne doit pas être placé à proximité d’une source de chaleur (ex: cuisinière, chaudière, lumière directe du soleil etc)

• An de permettre une bonne ventilation, laissez un espace d’au moins 10cm au-dessus de l’appareil et de 10 cm sur les côtés et derrière Cet appareil n’est pas conçu pour une installation encastrée

• L’appareil doit être installé sur une surface plane, solide et stable; toute irrégularité du plancher doit être corrigée avant l’installation; si l’appareil est légèrement bancal, ajustez la hauteur des pieds de devant REMARQUE : Si l’appareil est placé sur un tapis ou un revêtement de sol souple, réglez de nouveau les pieds avant une fois que l’appareil est stabilisé

• Cet appareil est conçu pour fonctionner dans une température ambiante située entre 16°C et 38°C L’appareil ne peut pas fonctionner correctement en dehors de cette plage de température Si la température ambiante est dépassée pendant une longue durée, la température dans le congélateur remontera au-dessus de -18°C et les aliments risquent de s’abîmer

• Retirez tous les matériaux d’emballage de l’appareil Lavez l’intérieur de l’appareil avec de l’eau tiède et du bicarbonate de soude (5ml pour 50 cl d’eau) Séchez bien l’appareil

• Lors de la première utilisation du congélateur et après le dégivrage, mettez le thermostat sur le cran maximal au moins 2 heures avant de mettre les aliments, puis remettez-le en position normale

• En cas de coupure de courant, n’ouvrez pas la porte Les aliments surgelés ne devraient pas être aectés si la coupure dure moins de 19 heures En cas de coupure plus longue, vériez les aliments et, le cas échéant, consommez-les immédiatement ou faites-les cuire avant de les recongeler

REGLER LA TEMPÉRATURE

• Le réfrigérateur est commandé par un bouton de thermostat situé en haut Pour régler le réfrigérateur plus froid, tournez le bouton du cran STOP (0) vers les nombres élevés Le thermostat peut être réglé de 1 à 7

• Plus le bouton est réglé sur un chire élevé, plus la température sera basse dans tous les compartiments de l’appareil

• Les changements de température ambiante aectent la température à l’intérieur de l’appareil ; ilestdonc important de régler l’appareil en fonction des conditions ambiantes

• Sur le cran STOP (0), l’appareil ne fonctionne pas (le système de refroidissement est désactivé), mais il est quand même sous tension

• Mettez le thermostat sur un cran intermédiaire pour une température de -18°C dans le congélateur

• Remarque: Après avoir éteint ou débranché l’appareil, attendez au moins 5 minutes avant de le rebrancher ou de le rallumer

• Cela donne le temps au dispositif de protection du compresseur de se réinitialiser

• Si le compresseur ne redémarre pas, débranchez à nouveau l’appareil, attendez 5 minutes et réessayez ; le compresseur devrait redémarrer normalement La température de rangement peut être aectée par: – La température ambiante – La fréquence d’ouverture de la porte – La quantité d’aliments stockée – La position de l’appareil Lors du réglage de la température, tous les facteurs susmentionnés doivent être pris en compte

FR FRLe symbole ci-contre indique l’emplacement de la zone la plus froide de votre réfrigérateur Il dénit le haut de cette zone Si « OK » n’apparaît pas, la température moyenne de cette zone est trop élevée Réglez le thermostat sur une position plus froide A chaque modication du réglage du thermostat, attendez la stabilisation de la température à l’intérieur de l’appareil avant de procéder si nécessaire à un nouveau réglage Ne modiez la position du thermostat que progressivement et attendez au moins 12 heures avant de procéder à une nouvelle vérication Remarque: après chargement de l’appareil de denrées fraîches ou après des ouvertures répétées ou prolongées de la porte il est normal que l’inscription « OK » n’apparaisse pas dans l’indicateur de température ; attendez au moins 12 heures avant de réajuster le thermostat

ACHAT DE PRODUITS SURGELÉS

Cet appareil est un congélateur à 4 étoiles; il peut servir à congeler des produits frais et à conserver des produits surgelés

INDICATEUR DE TEMPERATURE

Pour vous aider au bon réglage de votre appareil, celui-ci est équipé d’un indicateur de température placé dans la zone la plus froide Pour la bonne conservation des denrées dans votre réfrigérateur et notamment dans la zone la plus froide, veillez à ce que dans l’indicateur de température « OK » apparaisse Lorsque vous achetez des produits surgelés, lisez les instructions de rangement gurant sur leur emballage La durée maximale de conservation des aliments gure à côté du symbole à 4 étoiles

CONGÉLATION DE PRODUITS FRAIS

• La congélation doit s’eectuer dans les meilleures conditions d’hygiène possibles car elle n’améliore pas la qualité des aliments en tant que telle

• Ne mettez jamais au congélateur des aliments chauds, ni même tièdes

• Avant de congeler un aliment, recouvrez-le toujours hermétiquement avec du papier alu ou du lm alimentaire; vous pouvez également le placer dans un sac plastique ou dans une boîte hermétique Cela permet de prévenir la déshydratation des aliments, et d’éviter que les odeurs fortes de certains aliments ne se transfèrent sur d’autres

• Pour congeler de la viande crue, enveloppez-la dans un sac plastique ou dans une boîte hermétique et placez- la sur l’étagère la plus basse an d’éviter tout risque de contamination croisée

• La viande crue ne doit en aucun cas entrer en contact avec des aliments cuits Pour des raisons de sécurité, ne congelez jamais de la viande crue pendant plus de deux ou trois jours Les fruits et les légumes doivent être soigneusement lavés, puis placés dans le bac à légumes

• Les liquides, notamment le lait, doivent être fermés hermétiquement et placés dans l’étagère à bouteilles située sur la porte

FR FR• Remarque: La température interne du réfrigérateur dépend de la température des aliments frais qui y sont conservés ainsi que de la fréquence d’ouverture de la porte Changez le réglage de température du thermostat si nécessaire

CONSERVATION DE PRODUITS SURGELÉS

• Une fois achetés, tous les produits surgelés doivent être mis au congélateur le plus rapidement possible, avant d’avoir eu le temps de se décongeler et de se gâter

• Les instructions de conservation des fabricants gurant sur les emballages des produits surgelés doivent toujours être respectées

• Lors de la première utilisation du congélateur et après le dégivrage, mettez le thermostat sur le cran maximal au moins 2 heures avant de mettre les aliments, puis remettez-le en position normale

• Les données techniques mentionnées dans les «CARACTÉRISTIQUES TECHNIQUES» correspondent à une utilisation de l’appareil sans les tiroirs du congélateur

FABRICATION DE GLAÇONS

1 Remplissez le bac à glaçons aux 3/4 avec de l’eau potable 2 Mettez le bac dans le tiroir du haut 3 Fermez la porte Pour sortir les glaçons du bac: mettez-le sous le robinet pendant quelques instants puis tordez-le légèrement pour détacher les glaçons CONSEILS EN MATIÈRE D’ÉCONOMIE D’ÉNERGIE

• Installez le réfrigérateur ou le congélateur dans un endroit frais à l’abri des rayons directs du soleil et en le tenant éloigné de toute cuisinière, radiateur, lave-vaisselle ou tout appareil émettant de l’air chaud

• Ne réglez pas le réfrigérateur ou le congélateur sur des températures inférieures à celles recommandées Réglez la température sur une fourchette appropriée, par exemple réglez le thermostat sur la position du milieu pour une température de 4°C dans le réfrigérateur et de -18°C dans le congélateur

• Laissez refroidir les plats déjà cuits avant de les mettre au réfrigérateur ou au congélateur Cela évitera de faire augmenter la température interne du réfrigérateur

• Faites en sorte que votre réfrigérateur soit toujours plein mais pas trop an de réduire la perte d’air « froid » Ne remplissez pas trop le réfrigérateur ou le congélateur Dans la mesure du possible, prévoyez environ 20 % d’espace libre pour la circulation de l’air

• Pour empêcher l’air froid de s’évacuer, limitez la fréquence d’ouverture de la porte Lorsque vous rentrez de courses, mettez les aliments à conserver au réfrigérateur à part avant d’ouvrir la porte N’ouvrez la porte que pour mettre ou prendre des aliments

• Veillez à ce que le joint de la porte soit propre et en bon état Une feuille de papier doit pouvoir être maintenue entre le réfrigérateur et la porte une fois celle-ci fermée

FR FRInversion de porte FR FR Suivre les étapes suivantes pour inverser la porte de sa position initiale : Démontage des portes

1. Enlever tous les bouchons cache-trous et les vis du panneau supérieur.

Déposer ensuite le panneau.

2. Retirez le cache fixation gauche du panneau et le déplacer à droite.

3. Enlever le capot de la charnière supérieure,dévisser les vis et retirer la

charnière. Déposer soigneusement la porte du compartiment congélateur.

4. Dévisser et enlever la charnière intermédiaire puis déposer

soigneusement la porte du compartiment réfrigérateur.

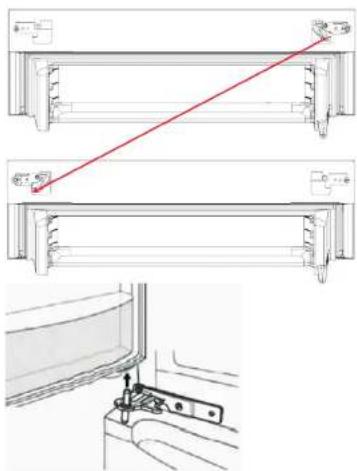

5. Démonterles vis (1) etl'axe d'articulation (2)de la charnière inférieure (voir

figure).Remettrela charnière au côté opposé avec les éléments (1) et (2) montés en positionsinversées (position miroir).

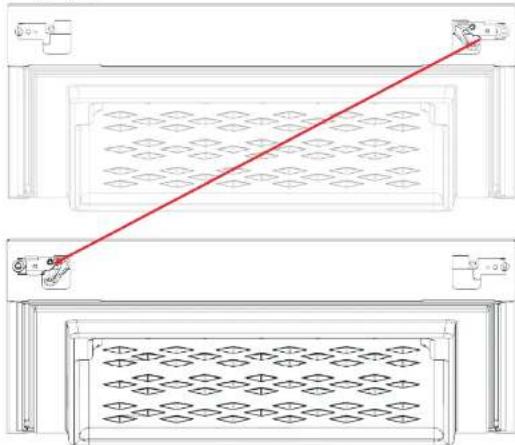

1. Enlever la butée de la porte du compartiment réfrigérateur et la remettre sur

le côté opposé. Reposer la porte en alignant le trou inférieur au canon de la charnière inférieure, veiller à ce que son alignement soit parfait par rapport au réfrigérateur. Montage de portes

• Dégivrez le congélateur régulièrement ou lorsque la glace fait plus de 5mm d'épaisseur. L'accumulation de glace sur les parois internes augmente considérablement la consommation en énergie.

• La disposition des tiroirs, paniers et clayettes indiquée dans la figure descriptive du produit est optimisée pour économiser l'énergie de manière efficace.La modifier peut affecter la consommation. 16 17FR FR

2. Placez la charnière intermédiaire au côté gauche du réfrigérateur en

insérant le canon dans le trou supérieurde laporte du réfrigérateur. Fixer fermement la charnière.

4. Placer la charnière supérieure en insérant le canon dans le trou supérieur

de la porte du compartiment congélateur, puis la fixer fermement.

3. Enlever la butée de la porte du compartiment congélateur et la remettre

au côté opposé. Reposer la porte sur le canon de la charnière intermédiaire, veiller à son alignement soit parfait par rapport au réfrigérateur.

5. Reposer et fixer le panneau supérieur. Remettre les bouchons cache trous.

• Le processus de dégivrage du réfrigérateur se déclenche automatiquement chaque fois que le compresseur s'arrête.

• L'eau de dégivrage est automatiquement dirigée vers le trou d'évacuation d'où elle s'écoule dans un bac placé sur le compresseur, derrière l'appareil, avant de s'évaporer.

• Assurez-vous que le trou d'évacuation du réfrigérateur, situé derrière l'appareil, reste bien dégagé en permanence.

18 19DÉGIVRAGE DU CONGÉLATEUR

• Le givre s’accumule dans le congélateur à une vitesse qui dépend de la durée d’ouverture de la porte, ainsi que de la quantité d’humidité qui y est introduite

• Il est essentiel de faire en sorte que le givre ou la glace ne se forme pas à un endroit où ils pourraient compromettre l’étanchéité du joint de la porte

• Cela aurait pour conséquence de permettre une entrée d’air constante, et donc de faire marcher le compresseur en permanence

• Les nes couches de givre récentes sont assez molles et faciles à enlever avec une brosse ou un grattoir en plastique N’utilisez pas de grattoirs métalliques ou coupants, d’ustensiles mécaniques ou tout autre appareil pour accélérer le processus de dégivrage Enlevez toutes les plaques de givre une fois décollées du plancher du congélateur

• Pour enlever les couches nes de givre, il n’est pas nécessaire de débrancher l’appareil

• Pour enlever les dépôts de glace épais, débranchez l’appareil, videz son contenu et placez-le dans des boîtes en carton que vous envelopperez dans des couvertures épaisses ou dans plusieurs couches de papier pour les garder au froid Le dégivrage est plus ecace si le congélateur est vide; il doit s’eectuer le plus rapidement possible

• Pendant le dégivrage, toute hausse de température des aliments surgelés raccourcit leur durée de conservation Si les aliments sont correctement emballés et placés dans un endroit frais, ils doivent pouvoir se conserver pendant plusieurs heures

• Au moment où vous remettez les aliments dans le congélateur, examinez leur contenu an de vous assurer qu’ils n’ont pas été décongelés

• Une fois le dégivrage terminé, lavez l’intérieur avec un mélange d’eau chaude et d’un peu de bicarbonate de soude, puis séchez soigneusement Lavez de la même manière toutes les pièces amovibles, puis remettez-les en place

• Rebranchez l’appareil et laissez-le fonctionner pendant 2 ou 3 heures sur le réglage 7 avant de remettre les aliments dans le congélateur et de remettre le thermostat sur le réglage habituel

• Vous remarquerez peut-être parfois des bruits inhabituels Ces bruits sont dus à la circulation du réfrigérant dans le système de refroidissement Le phénomène a tendance à s’accentuer depuis l’apparition des gaz sans CFC Il est cependant normal et ne signie pas que le réfrigérateur perd en ecacité

PÉRIODES D’INUTILISATION PROLONGÉE

Si vous ne comptez pas utiliser l’appareil pendant un certain temps, procédez de la manière suivante : 1 Débranchez l’appareil 2 Nettoyez l’intérieur, puis séchez (voir section ‘Nettoyage et entretien’) 3 Laissez la porte ouverte an d’éviter l’apparition de mauvaises odeurs dans l’appareil lorsqu’il n’est pas utilisé

• Cet appareil doit être régulièrement nettoyé et dégivré

• Vériez le contenu des compartiments de temps en temps

• Les plats préparés doivent être conservés d’une manière conforme aux instructions des étiquettes

• Choisissez des aliments frais de bonne qualité, et assurez-vous qu’ils sont bien propres avant de les congeler

• Emballez tous les aliments dans des sacs pour aliment de qualité en polyéthylène ou dans des contenants hermétiques et assurez-vous qu’il n’y a pas d’air à l’intérieur

• Ne conservez pas des substances toxiques ou dangereuses dans ce congélateur Il est conçu pour la congélation des aliments comestibles uniquement

• Évitez de consommer des aliments qui sont restés congelés pendant trop longtemps

• Évitez de laisser la porte ouverte pendant trop longtemps: cela augmente la consommation d’électricité et entraîne une formation excessive de glace

• N’utilisez jamais des objets pointus (ex: un couteau) pour enlever la glace de l’appareil Utilisez toujours un grattoir en plastique

• Ne mettez jamais des aliments chauds dans l’appareil Laissez- les refroidir à température ambiante

• Ne mettez jamais dans le congélateur des bouteilles remplies de liquide ou des boîtes scellées contenant des liquides gazeux, car elles pourraient éclater

• Évitez de donner aux enfants des crèmes glacées ou des glaces à l’eau sortant juste du congélateur; labasse température risquerait de leur brûler les lèvres

• N’essayez pas de recongeler des produits décongelés ; consommez-les dans les 24 heures ou faites-les cuire avant de les recongeler

CHANGEMENT DE L’AMPOULE

1 Mettez le bouton du thermostat en position arrêt (0) puis débranchez l’appareil 2 Sortez les aliments 3 Poussez vers le haut pour retirer le couvercle de la lampe 4 Dévissez l’ampoule grillée, puis remettez une ampoule neuve du même type, même forme, même puissance (240V-10W - E14) 5 Remettez en place le protège-lampe

FR FREnlèvement des appareils ménagers usagés La directive européenne 2012/19/EU sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usages ne soient pas jetés dans le ux normal des déchets municipaux Les appareils usagés doivent être collectés séparément an d’optimiser le taux de récupération et le recyclage des matériaux qui les composent, etréduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est apposé sur tous les produits pour rappeler les obligations de collecte séparée Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil
