Caractéristiques techniques	Réfrigérateur combiné, capacité totale de 300 litres, classe énergétique A++
Dimensions	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Type de froid	Froid statique
Utilisation	Réglage de la température via thermostat, éclairage intérieur LED
Maintenance	Dégivrage manuel, nettoyage régulier des joints et des surfaces
Sécurité	Système de verrouillage de porte, alarme de température
Informations générales	Garantie de 2 ans, niveau sonore de 40 dB

FOIRE AUX QUESTIONS - ZRB934PW ZANUSSI

Que faire si mon réfrigérateur ZANUSSI ZRB934PW ne refroidit pas correctement ?

Vérifiez que le thermostat est réglé à la bonne température, généralement entre 3°C et 5°C. Assurez-vous que les portes ferment correctement et qu'il n'y a pas d'obstruction à la circulation de l'air à l'intérieur.

Comment dégivrer mon réfrigérateur ZANUSSI ZRB934PW ?

Pour dégivrer, débranchez l'appareil, retirez tous les aliments et laissez la glace fondre naturellement. Vous pouvez accélérer le processus en plaçant un récipient d'eau chaude à l'intérieur.

Que faire si le réfrigérateur émet des bruits inhabituels ?

Les bruits peuvent être normaux, mais si vous entendez des grincements ou des vibrations, vérifiez que l'appareil est de niveau et qu'il n'y a pas d'objets en contact avec le compresseur.

Comment nettoyer l'intérieur du réfrigérateur ZANUSSI ZRB934PW ?

Utilisez un mélange d'eau tiède et de bicarbonate de soude pour nettoyer l'intérieur. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Comment résoudre un problème d'éclairage à l'intérieur du réfrigérateur ?

Vérifiez d'abord l'ampoule et remplacez-la si elle est grillée. Si l'ampoule fonctionne, vérifiez les connexions électriques à l'arrière du réfrigérateur.

Pourquoi y a-t-il de la condensation à l'intérieur de mon réfrigérateur ?

La condensation peut être causée par une porte mal fermée ou par un taux d'humidité élevé. Assurez-vous que les portes sont hermétiques et évitez d'ouvrir fréquemment le réfrigérateur.

Comment puis-je optimiser l'espace dans mon réfrigérateur ZANUSSI ZRB934PW ?

Utilisez des bacs de rangement et des étagères ajustables pour maximiser l'espace. Gardez les aliments similaires ensemble et placez les articles périssables à l'avant.

Que faire si mon réfrigérateur ne s'allume pas ?

Vérifiez si l'appareil est bien branché et si la prise fonctionne. Si tout semble correct, il peut être nécessaire de contacter un technicien.

Comment régler le thermostat de mon réfrigérateur ZANUSSI ZRB934PW ?

Le thermostat se trouve à l'intérieur du réfrigérateur. Tournez le bouton pour ajuster la température selon vos préférences entre 1 (le plus chaud) et 5 (le plus froid).

MODE D'EMPLOI ZRB934PW ZANUSSI

Réfrigérateur/congélateur

Consignes de sécurité 25

Fonctionnement 27

Premiereutilisation 27

Utilisation quotidienne 28

Conseils utiles 29

Entretien et nettoyage 30

En cas d'anomalie de fonctionnement 31

33

Installation 33

En matière de sauvegarde de I'environnement 36

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et garantir une utilisation correcte de l'appareil, liquez attentivement cette notice, y compris les conseils et avertissements, avant d'inverter et d'utiliser l'appareil pour la première fois. Pour éviter toute erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à une autre personne, veillez à remettre cette notice au nouveau propriétaire, afin qu'il puisse se familiariser avec son fonctionnement et sa sécurité.

Pour la sécurité des personnes et des biens, conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant decline toute responsabilité en cas de dommages dus au non-respect de ces instructions.

Sécurité des enfants et des personnes vulnérables

• Cet apparéil n'est pas destiné à être utilisé par des enfants ou des personnes dont les capacities physiques, sensorielles ou mentales, ou le manque d'expérience et de reconnaissance les empêchent d'utiliser l' apparéil sans risque lorsqu'ils sont sans surveillance ou en l'absence d'instruction d'une personne responsable qui puisse leur assurer une'utilisation de l' apparéil sans danger.

Empêchez les enfants de jouer avec l'appareil.

• Ne laissez pas les différents emballages à portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à couper le cable d'alimentation électrique au ras de l'appareil pour éviter les risques d'électrocution. Demontez la portepour éviter que des enfants ne restent enfermés à l'intérieur.
• Cet apparéil est muni de fermétures magnétiques. S'il remplace un apparéil équipé d'une ferméture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de vous en débarrasser. Ceci afin d'éviter aux en

fants de s'enfermer dans l'appareil et de mettre ainsi leur vie en danger.

Mesures générales de sécurité

Attention Veiliez à ce que les orifices de ventilation ne soient pas obstrués.

• Cet apparéil est destiné uniquement à la conservation d'aliments et/ou de boissons dans le cadre d'un usage domestique normal, tel que celui déscrit dans la présente notice.
• N'utilisez pas d'appareils électriques, d'agents chimiques ou tout autre système artificiel pour accélérer le processus de dégivrage.
• N'utilisez pas d'autres apparèils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigerants sauf s'ilts sont homologues pour cet usage par leur fabricant.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de refroidissement et ainsi d'éviter des risques de fuite.
• Le circuit de refroidissement de l'appareil contient de l'isobutane (R600a), un gaz naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est néanmoins inflammable.

Pendant le transport et l'installation de l'appareil, assurez-vous qu'aucune piece du circuit de refroidissement n'est endommagée.

Si tel est le cas :

• Évitez les flammes vives (briquet) et tout autre allumage (étincelles).
  — Aérez soigneusement la piece où se trouve l'appareil.

• Ne modifies pas les specifications de l'appareil. Un cordon d'alimentation endommage peut etre la cause de courts-circuits, d'incendies et/ou de décharges électriques.

Avertissement Les éventuelles réparations ou interventions sur votre apparéil, ainsi que le remplacement du cable d'alimentation, ne doit être effectuées que par un professionneliel qualifié.

1. L'appareil ne doit pas etre raccordé à l'aide d'un prolongateur, d'une prise multiple ou d'un raccordement multiple (risque d'incendie).
2. Assurez-vous que la prise n'est pas écrasée ou endommagée par l'arrière de l'appareil. Une prise de courant endommagée peut surchauffer et provoquer un incendie.
3. Vérifie que la prise murale reste accessible une fois que l'installation est terminée.
4. Ne débranchez pas l'appareil en tirant sur le cable, particulièrement lorsque l'appareil est tiré de son logement.
5. Si la fiche du cordon d'alimentation est desserrée, ne la branche pas dans la prise murale. Risque d'électrocution ou d'incendie!

6. N'utilisez pas l'appareil si le diffuseur de l'ampoule déclairage n'est pas liént pour l'éclairage interieur.

7. Cet apparéil est lourd. Faites attention en le déplaçant.

8. Ne touche pas avec les mains humides les surfaces givrées et les produits congelés (risque de brûlure et d'arrachement de la peau).
9. Evitez une exposition prolongée de l'appareil aux rayons solaires.
10. Ampoules ^10) utilisées dans cet apparéil sont des ampôules spéciales dédiées uniquement à un usage avec des apparéils menagers. Elles ne convennent pas à l'éclairage des pieces d'une habitation.

Utilisation quotidienne

• Ne posez pas d' éléments chauds sur les parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Ne placez pas d'aliments directement contre la sortie d'air sur la paroi arrêté de l'appareil. 11)
• Un produit décongelé ne doit jamais être recongelé.
• Conserve les alimentés emballos conformément aux instructions de leur fabricant.

9) Si le diffuseur est prevu.
10) Si I'ampoule est prévue.
11) Si I'appareil est sans givre.

• Respectez scrupuleusement les conseils de conservation données par le fabricant de l'appareil. Consultez les instructions respectives.
• Ne mettez pas de bouteilles ni de boîtes de boissons gazeuses dans le compartment Congélateur, car la pression se formant à l'intérieur du contenant pourrait le faire éclater et endommager ainsi l'appareil.
• Ne consommez pas certains produits tels que les bâtonnets glacés des leur sortie de l'appareil, car ils peuvent provoquer des brûlures.

Entretien et nettoyage

• Avant toute opération d'entretien, mettez l'appareil hors tension et débranchez-le de la prise de courant.
• N'utilisez pas d'objets métalliques pour nettoyer l'appareil.

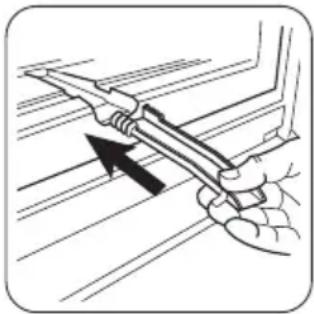

• N'utilisez pas d'objet tranchant pour gratter la couche de givre. Utilisez une spatule en plastique.
• Contrôlez régulierement l'orifice d'évacuation de l'eau de dégivrage dans le compartment réfrigerateur. Nettoyez-le, si besoin. Si l'orifice est bouché, l'eau s'écoulera en bas de l'appareil.

Installation

Important Avant de procéder au branchement électrique, respectez scrupuleusement les instructions fournies dans cette notice.

• Deballez l'appareil et vérifie qu'il n'est pas endommage. Ne branchez pas l'appareil s'il est endommage. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez l'emballage.
• Il est conseilé d'attendre au moins quatre heures avant de brancher l'appareil pour que le circuit frigorifique soit stabilisé.

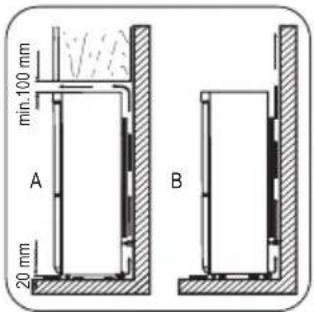

• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter tout contact avec le compréseur et le condenseur (risque de brûlure).
• Placez de préférence votre apparéil loin d'une source de chaleur (chauffage, ciisson ou rayons solaires trop intenses).

Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
- Branchez à l'alimentation en eau potable uniquement. 12)

Maintenance

• Les branchements electriques nécessaires à l'entretien de l'appareil doivent être réalisés par un electricien qualifié ou une personne compétente.
• Cet apparéil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pieces d'origine.

Protection de l'environnement

Le système frigorifique et l'isolement de votre apparéil ne contiennent pas de C.F.C. contribuant ainsi à

Fonctionnement

Mise en fonctionnement

Branchez l'appareil sur une prise murale

Tournez le bouton du thermostat dans le sens des aiguilles d'une montre sur une position moyenne.

Mise à l'arrêt

PourmettreaI'arretI'appareil,tournezleboutondthermostat sur la position "0"

Réglage de la température

La température est régée automatiquement.

Pour faire fonctionner l'appareil, procedede comme suit :

• tournez le bouton du thermostat vers le bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Une position moyenne est la plus indiquée.

Première utilisation

Nettoyage interieur

Avant d'utiliser l'appareil pour la première fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonnée pour supprimer l'odeur caractéristique du "neuf" puis séchez soigneusement.

préserver l'environnement. L'appareil ne doit pas être mis au rebut avec les ordures menagères et les déchets urbains. La mousse d'isolement contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables disponibles auprès des autorités locales. Veillez à ne pas déterminer les circuits frigorifiques, notamment au niveau du condenseur. Les matérielles utilisés dans cet apparéil identifiés par le symbole sont recyclables.

Toutefois, le réglage doit être choisi en tenant compte du fait que la température à l'intérieur de l'appareil dépend de plusieurs facteurs :

• la température ambiente
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.

Important Si le thermostat est reglé sur la position de froid maximum, lorsque la température ambiente est élevé et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvenient, placez le thermostat sur une temperature plus élevé de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Important N'utilisez pas de produits abrasifs, poudre à récuerer, éponge metallique pour ne pas abimer la finition.

12) Si un branchement sur le réseau d'eau est prévu.

Congélation d'aliments frais

Le compartment Congélateur est idéal pour congefer des denrées fraîches et conserver les alimentés surgelés ou congelés pendant longtemps.

Pour congeler les denrées fraîches, il n'est pas nécessaire de modifier le réglage moyen.

Toutefois, pour une congélation plus rapide, tournez le bouton du thermostat vers le haut pour obtenir un réglage de froid maximum.

Important Dans ce cas, la température du compartment réfrigerateur peut chuter au-dessous de 0^ . Si cela se produit, repositionné le bouton du thermostat sur un réglage plus chaud.

Placez les denrées fraîches à congefer dans le组成部分 supérieur.

Conservation des aliments congeles

À la mise en service ou après un arrêt prolongé, placez le thermostat sur la position Max pendant 2 heures environ, avant d'introduire les produits dans le compartment.

Important En cas de dégivrage accidentel, du par exemple à une panne de courant, si la panne doit se prolonger plus longtemps qu'il n'est indiqué à la rubrique "temps d'augmentation" dans la section Caracteristiques techniques, consommez les alimentés décongelés le plus rapidement possible ou recongelez-les après les avoir cuits (une fois refroidis).

La décongélation

Les alimentés surgelés ou congelés peuvent être décongelés dans le compartment réfrigerateur ou à température ambiente, avant d'être utilisés, en fonction du temps disponible pour cette opération.

Les petites pieces peuvent même être cuites sans décon-gélation préalable : dans ce cas, la cuisson est plus longue.

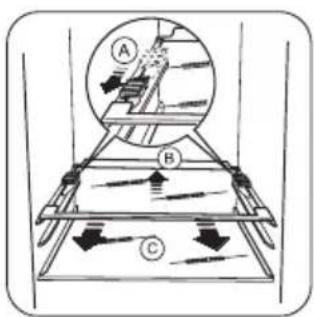

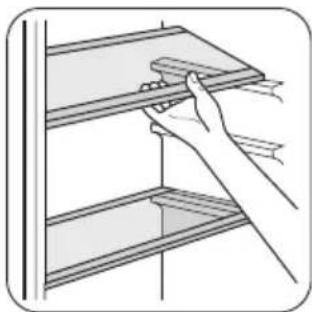

Clayettes amovibles

Les parois du réfrigerateur sont équipées d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.

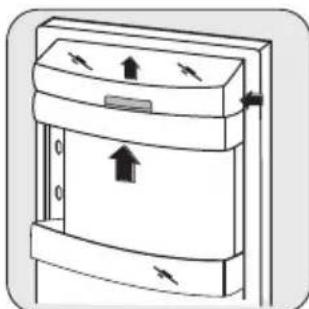

Emplacement des balconnets de la porte

En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte peuvent être positionnés à différentes hauteurs.

Tirez progressively le balconnet dans le sens des flèches pour le dégager, puis repositionné-le selon les besoin.

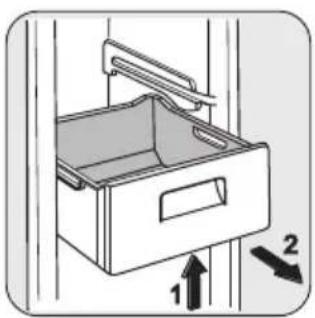

Retrait des paniers de congélation du congélateur

Les paniers de congélation sont équipés d'un arrêt afin d'empêcher leur retrait accidentel ou chute. Pour-retirer le panier du congélateur, tirez-le vers vous et en atteignant l'arrêt, retirez-le en inclinant la partie avant vers le haut. Pour le remettre, relevez légarement l'avant du panier et insérez-le dans le congélateur. Une fois que vous avez dépasse les butées d'arrêt,)pousse les paniers dans la bonne position.

Bruits de fonctionnement normaux

• Le liquide de refroidissement qui passé dans le circuit d'évaporation peut produit un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compréseur peut produit un ronr^nément aigu ou un bruit de pulsation. Ce phénomène est normal.
• La dilatation thermique peut provoquer un soudain, léger bruit de craquement. C'est un phénomène normal et sans gravité. Ce phénomène est normal.
• Un léger claquement se produit lors de la mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.

Conseils pour l'économie d'énergie

• N'ouvre pas la porte trop souvent ou plus longtemps que nécessaire.
• Si la température ambiente est élevée, le dispositif de réglage de température est sur la position de froid maximum et l'appareil est plein : il est possible que le compréseur fonctionne en régime continu, d'ou un risque de formation excessive de givre sur l'évaporateur. Pour éviter ceci, modifier la position du dispositif de réglage de température de façon à atteir des périodes d'arrêt du compréseur et ainsi permettre un dégiavage automatique, d'ou des économies d'énergie.

Conseils pour la réfrigération de denrées fraîches

Pour obtenir les valeurs performances possibles :

• N'introduisez pas d'aliments encore chauds ou de li-quides en evaporation dans le réfrigerateur.
• Couvre ou enveloppez soigneusement les alimentes, surtout s'ils sont aromatiques.
• Placez les aliments pour que l'air puisse circuler librement autour.

Conseils pour la réfrigération

Conseils utiles :

Viande (tous les types): enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du bac à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc.: placez-les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des recipients etanches speciaux ou enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylene, pour emmagasiner le moins d'air possible.

Lait en bouteille: bouchez-le et place-le dans le balcon-net de la contreporte réservé aux bouteilles.

Bananes, pommes de terre, oignons et ail ne se conservent pas au réfrigerateur, s'ils ne sont pas correctement emballds.

Conseils pour la congélation

Pour obtenir les valeurs résultats, voici quelques conséils importants :

• la quantité maximale de denrées que vous pouvez con-geler par 24 heures est indiquée sur la plaque signalétique.
• le temps de congélation est de 24 heures. Aucune autre denrée à congeler ne doit être ajoutée pendant cette période.
• congelez seulement les denrées alimentaires fraîches, de qualité supérieur (une fois nettoyées).
• préparez la nourriture en petits paquets pour une con-gélation rapide et uniforme, adaptés à l'importance de la consommation.
• enveloppez les alimentés dans des feuilles d'aluminium ou de polyéthylene et assurez-vous que les emballages sont étanches;
• ne laïsez pas des aliments frais, non congeçés, toucher des aliments déjà congeçés pour éviter une remontée en température de ces derniers.
• les aliments maigres se conservent比较好 et plus longtemps que les aliments gras ; le sel réduit la durée de conservation des aliments
• la température très BASSE à laquelle se trouvent les bâtonnets glacés, s'ils sont consommés des leur sortie du compartmentement congélateur, peut provoquer des brû-lures.
• L'identification des emballages est importante : indiquez la date de congélation du produit, et respectez la durée de conservation indiquée par le fabricant.

Conseils pour la conservation des produits surgelés et congelés du commerce

Pour une bonne conservation des produits surgelés et congelés, vous nevez :

• vous assurer qu'ils ont bien eté conservés au magasin ;
• prévoir un temps réduit au minimum pour leur transport du magasin d'alimentation à votre domicile ;
• éviter d'ouvrir trop souvent la porte du congélateur et ne laisser ouverte que le temps nécessaire.

Entretien et nettoyage

Attention débrancher l'appareil avant toute opération d'entretien.

Cet apparéil contient des hydrocarbures dans son circuit réfrigerant : l'entretien et la recharge ne doit être effectuels que par du personnel autorisé.

Nettoyage periodique

Cet apparéil doit être nettoyé régulièrement :

• Nettoyez l'intérieur et tous les accessoires avec de l'eau tiède savonneuse.
• Vérifiez régulierement les joints de porte et nettoyez-les en les essuyant pour éviter toute accumulation de déchets.
  Rincez et sechez soigneusement.

Important Ne pas tirer, déplacer ou endommager les tuyaux et/ou câbles qui se trouvent à l'intérieur de l'appareil.

Ne JAMAIS utiliser de produits abrasifs ou caustiques ni d'éponges avec grattoir pour nettoyer l'intérieur de façon à ne pas l'abimer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le compresseur situes à l'arrière de l'appareil avec une Brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.

Important Attention à ne pas endommager le système de réfrigération.

De nombreux détergents pour la cuisine recommendés par les fabricants contiennent des produits chimiques qui peuvent attaquer/endommager les pieces en plastique utilisées dans cet apparéil. Il est par conséquent recomman-de d'utiliser seulement de l'eau chaude additionné d'un peu de savon liquide pour nettoyer la carrosserie de l'appareil.

Après le nettoyage, rebranche l'appareil.

• une fois décongelés, les alimentés se détiennent rapidement et ne peuvent pas être recongelés.
• respectable la durée de conservation indiquée par le fabricant.

Dégivrage du réfrigérateur

Le givre est automatiquement éliminé de l'évaporateur du compartment réfrigerateur à chaque arrêt du comprisseur, en cours d'utilisation normale. L'eau de dégivrage est collectée dans un recipient spécial situé à l'arrière de l'appareil, au-dessus du comprisseur, d'ou elle s'évapore. Il est important de nettoyer régulièrement l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu du compartment réfrigerateur pour empêcher l'eau de déborder et de couler sur les alimentés qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le batonnet spécial se trouvant déjá dans l'orifice.

Dégivrage du congelateur

Une certaine quantité de givre se forme toujours sur les clayettes du concélateur et autour du compartment supérieur.

Dégivrez le conGPLateur lorsque I'epaiseur de la couche de givre est d'environ 3-5 mm.

Pour enlever le givre, suivez les instructions ci-dessous:

• débranche la prise de courant ou mettez l'appareil à l'arrêt
• sortie les denrées congelezes, enveloppez celles-ci dans plusieurs feuilles de papier journal et conservezles dans un endroit frais
• enlevez les paniers de congélation
• enveloppez les denrées surgelées et congelées dans plusieurs feuilles de papier journal, ou mistroux, dans

des emballages isothermes. Conservez-les dans un endroit frais.

Pour accélérer le dégivrage, placez un récipient d'eau chaude (non bouillante) dans le conGPLateur.

• Sortez la gouttière d'évacuation et place-la comme indiqué. Place au-dessous le tiroir de congélation inférieur dans lequel s'écouler a l'eau de dégivrage.
• Grattez avec précaution la couche de givre lorsqu'elle commence à se décongeler. Utilisez une spatule en plastique
• Lorsque toute la glace a fondu, nettoyez et essuyez l'appareil, et remettez le canal de drainage en place.

• Le dégivrage terminé, rebranche l'appareil, remette-t-le en service et replacez les aliments congelés à l'intérieur.

Il est recommandé de placer le thermostat de l'appareil sur la position Max pendant quelques heures pour que la température de stockage suffisante puisse être atteinte le plus rapidement possible.

Important N'utilisez enaucun cas de couteau ou tout autre objet tranchant, d'objet metallique pour gratter la couche de givre, vous risque de déterminer irrémédiablement l'évaporateur. N'utilisez aucun autre dispositif mécanique ou moyen artificiel que ceux qui sont commandés par le fabricant pour accélérer le dégivrage de votre apparéil.

Une éliquation de la température des denrées congelezés, pendant la décongélation, peut réduire leur durée de conservation.

En cas d'anomalie de fonctionnement

Attention Avant d'essayer de résoudre unquelconque probleme, debranchez l'appareil.

Tout problème non mentionné dans leprésent manuel, doit être exclusivement confié à un électricien qualifié ou une personne compétente.

Important L'appareil émet certains bruits pendant son fonctionnement (compresseur, circuit de réfrigerant).

Anomalie Cause possible le Solution
L'appareil est bruyant.	L'appareil n'est pas bien appuyé.	Vérifiez la stabilité de l'appareil (les quatre pieds doivent reposer par terre).
Le compréseur fonctionne en continu.	Le bouton du thermostat n'est peut- être pas bien réglé.	Choisissez une température plus élevé.
	La porte n'est pas bien fermée.	Consultez le paragraph "Fermeture de la porte".
La porte a été ouverte trop souvent.	Ne laissez pas la porte ouverte plus	longtemps que nécessaire.
La température du produit est trop élevée.		Laissez la température du produit re- joindre la température ambiente avant de le stocker.
La température ambiente est trop élevée.		Abaissez la température de la pierce.
Anomalie Cause possible	Solution
De l'eau coule sur la plaque arriere du réfrigérateur.	Pendant le dégivrage automatique, le givre fond sur la plaque arrrière.	Ce phénomène est normal.
De l'eau coule dans le réfrigérateur.	L'orifice d'écoulement de l'eau est obstrué.	Nettoyez l'orifice.
Des produits empêchent que l'eau coule dans le réservoir d'eau.	Assurez-vous que les produits ne tou-chent pas la plaque arrrière.
De l'eau coule sur le sol. L'eau de dégivrage ne coule pas dans le plateau d'évaporation situé au des-sus du compresseur.	Fixez le tuyau de sortie de l'eau au pla-teau d'évaporation.
Il y a trop de givre. Les produits ne sont pas bien enve-loppés.	Enveloppez mistroux les produits.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Fermeture de la porte".
Le bouton du thermostat n'est peut- être pas bien réglé.	Choisissez une température plus élevé.
La température de l'appareil est trop BASSE.	Le bouton du thermostat n'est peut- être pas bien réglé.	Choisissez une température plus élevé.
La température de l'appareil est trop élevé.	Le bouton du thermostat n'est peut- être pas bien réglé.	Choisissez une température plus BASSE.
	La porte n'est pas bien fermée.	Consultez le paragraphe "Fermeture de la porte".
La température du produit est trop élevé.	Laissez la température du produit re-joindre la température ambiente avant de le stocker.
Trop de produits ont été introduits en-semble.	Introduisez moins de produits en même temps.
La température du réfrigérateur est trop élevé.	Il n'y a aucune circulation d'air froid dans l'appareil.	Assurez-vous qu'il y ait une circulation d'air froid dans l'appareil.
La température du congealateur est trop élevé.	Les produits sont trop premes les uns des autres.	Stockez les produits de façon à permettre la circulation de l'air froid.
L'appareil ne fonctionne pas.	L'appareil est à l'arrêt.	Mettez l'appareil en marche.
La fiche n'est pas correctement branche sur la prise.	Branchez correctement la fiche sur la prise.
Le courant n'arrive pas à l'appareil.	Branchez un autre apparéil électrique sur la prise. Faites appel à un électricien qualifié.
L'ampoule ne fonctionne pas.	L'ampoule est en mode veille.	Fermez puis ouvre la porte.
	L'ampoule est défectueuse.	Consultez le paragraphe « Replacement de l'ampoule ».

En cas d'anomalie de fonctionnement et si malgré toutes les vérifications une intervention s'avere nécessaire, contactez le service après-vente de votre magasin vendeur.

Remplacement de I'ampoule

1. Debranchez l'appareil.
2. Poussez la piece amovible pour décrocher le diffuseur (1).
3. Enlevez le diffuseur (2).
4. Remplacez l'ampoule par une ampoule de même puissance spécifique conçue pour les apparils menagers.
5. Installez le diffuseur.
6. Branchez l'appareil.
7. Ouvrez la porte. Vérifiez que l'ampoule s'allume.

Fermeture de la porte

1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service ÀpRES-vente.

Caracteristiques techniques

ZRB934XL		ZRB934PW	ZRB936XL ZRB936PW ZRB940XL ZRB940PW
Dimensions
Hauteur 1750 mm 1850 mm 2010 mm
Largeur 595 mm 595 mm 595 mm
Profondeur 658 mm 658 mm 658 mm
Augmentation du temps		20 h	20 h	20 h
Tension		230 V	230 V	230 V
Fréquence		50 Hz	50 Hz	50 Hz

Les données techniques figurent sur la plaque signalétique située sur le côte gauche à l'intérieur de l'appareil et sur l'étiquette d'énergie.

Installation

Attention Pour votre sécurité et le bon

fonctionnement de l'appareil, veuilleslire

attentivement les "Consignes de sécurité" avant d'instructor l'appareil.

Emplacement

Installez cet apparéil à un endroit où la température ambiente correspond à la classe climatique indiquée sur la plaque signalétique de l' apparéil :

Classe climatique	Température ambiente
SN	+10 à + 32 °C
N +16 à + 32 °C
ST	+16 à + 38 °C
T	+16 à + 43 °C

Emplacement

L'appareil doit être installé àonne distance de tout source de chaleur telle que les radiateurs,chauffe-eau,lumiere directe du soleil etc.Assurez-vous que I'air circule librement a I'arriere de I'appareil. Pour garantir un rendement optimum si I'appareil est installed sous un element suspendu,la distance entre le haut de I'armoire et I'element suspendu doitetre 100 mm minimum.Si possible,evitez de placer l'appareil sous des elements suspendus.La mise a niveau se fait a I'aide d'un ou de plusieurs pieds reglables a la base de I'armoire.

Avertissement L'appareil doit pouvoir etre

débranché à tout moment ; il est donc nécessaire

que la prise murale reste accessible après l'installation.

Entretoises arrriere

Vous trouverez les deux entreprises dans le sachet avec la documentation.

Pour installer les entreprises, précédez comme suit :

1. Desserrez la vis.
2. Insérez l'entretoise sous la vis.
3. Tournez l'entretoise dans la bonne position.
4. Resserrez les vis.

Mise à niveau

Lorsque vous installez

l'appareil, veillez à ce qu'il soit d'aplomb. Utilisez les deux pieds régables se trouvant à l'avant de l'appareil.

Retrait des supports de clayette

Votre apparéil est équipé de dispositifs de retenue qui permettent d'immobiliser les clayettes au cours du transport.

Pour les enlever, précédez comme suit :

1. Déplacez les supports de clayette dans le sens de la flèche (A).
2. Soulevez la clayette de l'arrière et poussez-la vers I'avant pour la dégager (B).
3. Enlevez les dispositifs de retenue (C).

Branchement électrique

Contrôlez, avant de brancher l'appareil, si la tension et la fréquence indiquées sur la plaque signalétique correspondant à celles de votre réseau.

L'appareil doit être relié à la terre. La fiche du cable d'alimentation comporte un logement pour mise à la terre. Si la prise de courant murale n'est pas mise à la terre, branchez l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant conseil à un électricien qualifié.

Le fabricant decline toute responsabilité en cas d'incident suite au non-respect des consignes de sécurité sus- mentionnées.

Cet apparéil est conforme aux directives communautaires.

Réversibilité de la porte

Avertissement Avant toute opération, débranche la prise d'alimentation électrique.

Important Pour effectuer les opérations suivantes, il est conseilé de se faire aider par une autre personne pour maintainir fermement les portes de l'appareil pendant les opérations.

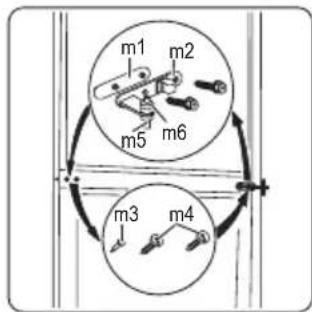

Ouvrez les portes. Dévissez la charnière centrale (m2). Déposez l'entretoise en plastique (m1).
- Retirez les entreprises (m6) et place-les de l'autre cote des gonds de charnière (m5).
- Enlevez les portes.
- Retirez la goupille du cache gauche de la charnière centrale (m3, m4) et place-la de l'autre côté.
- Insérez la goupille de la charnière centrale (m5) dans le trou gauche de la porte inférieure.

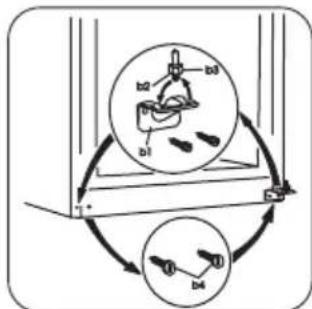

• Dévissez la charnière inférieure (b1)
• Retirez les goupilles du cache gauche (b4) et placez-les de l'autre côté.
• Revissez la charnière inférieure (b1) sur le cote opposé.
• Dévissez le gond de la charnière inférieure (b2) et l'entretoise (b3) et placez-les du côte opposé.

• Enlevez les caches (1) situés sur l'arête supérieure des deux portes et placez-les sur le cote opposé.
• Replacez la porte inférieure sur le gond de la charnière inférieure (b2).
• Insérez la charnière centrale (m2) dans le trougauche de la porte inférieure.

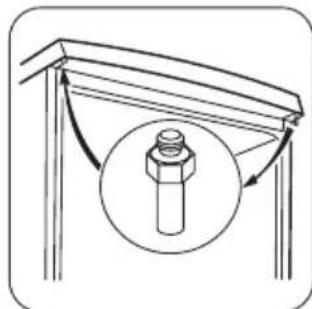

• Dévissez le gond de la charnière supérieure et placez-le sur le cote op-posed.
• Installez la porte supérieure sur le gond supérieur.
• Replacez la porte supérieure sur le gond de la charnière centrale (m5) en inclinant légarement les deux portes.
• Revissez la charnière centrale (m2). N'oubliez pas l'entretoise en plastique (m1).

Contrôlez une dernière fois pour vous assurer que :

• Toutes les vis sont correctement serrées.
• Les bords des portes sont parallètes au côte de l'appareil.

• Le joint magnétique adhééré bien à l'appareil.

• La porte ouvre et ferme correctement.

Si la température ambiente est BASSE (en hiver, par exemple), il se peut que le joint n'adhere pas parfaitement.

Dans ce cas, attendez que le joint reprene sa taille naturelle.

Si vous ne foulez pas effectuer personnellement les opérations décrites ci-dessus, contactez le S.A.V. le plus pro

En matière de sauvegarde de l'environnement

che. Un technicien du S.A.V. inversera le sens d'ouverture de la porte à vos frais.

Le symbole sur le produit ou son emballage indique que ce produit ne peut etre traité comme déchet menager. Il doit etre remis au point de collecte dédié a cet effet (collecte et recyclage du matériel électrique et électronique).

En procedant à la mise au rebut de l'appareil dans les régles de l'art, nous préservons l'environnement et notre

sécurities, s'assurant ainsi que les déchets seronttraités dans des conditions optimum.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Inhalt
