BEDIENUNGSANLEITUNG ZRB934PW ZANUSSI

Kuhl - Gefrierschrank

USER MANUAL

ZRB934XL

ZRB934PW

ZRB936XL

ZRB936PW

ZRB940XL

ZRB940PW

la vita è bella

ZANUSSI

ITALIAN SINCE 1916

Inhoud

Technische gegevens 10

Montage 10

Het milieu 12

Bananen, aardappelen, uien en knoflook, indien nicht verpakt, mogen nicht in de koelkast bewaard worden.

Sicherheitschinweise 37

Betrieb 39

Erste Inbetriebnahme 39

Täglicher Gebrauch 40

Praktische Tipps und Hinweise 41

Reinigung und Pflege 42

Was tun, wenn 43

Technische Daten 45

Montage 45

Hinweise zum Umweltschutz 48

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie zu Ihrer Sicherheit und für die optimale Geräte anwendung vor der Installation und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam durch, einschließlich der Ratschlage und Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfallen alle Personen, die das Gerät benutzen, mit der Bedühnung und den Sicherheitsvorschriften vertraut sind. Hebben Sie die Benutzerinformation gut auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist. Halten Sie sich zu Ihrer Sicherheit und zum Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.

Sicherheit von Kindern und hilfsbedürftigen Personen

• Das Gerätarf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren Gebrauch des Gerätes ausschreiben nur unter Aufsicht oder nach ausreichender Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.

Kinder mussen beaufsichtigt werden, damit sie nicht am Gerät herumspielen konnen.

• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schreiben Sie das Netzkabel (so nah wie möglich am Gerät) ab und entfern den Sie die Tur, so dass spielende Kinder vor elektrischem Schlag geschützt sind und sich nicht in dem Gerät einschließlich konnen.
• Wenn these Gerät mit magnetischer Türdichtigung ein alteres Modell mit Schnappverschluss (Türlasche) an

der Tür oder auf dem Deckel ersetzt, machen Sie den Schnappverschluss vor dem Entsorgen des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.

Allgemeine Sicherheitshinweise

Vorsicht! Die Beluftungsöffnungen müssen immer frei zugänglich sein.

• Das Gerät ist für die Aufbewährung von Lebensmitteln und/oder Getränen in einem normalen Haushalt bestimmt, wie in der vorliegenden Gebrauchsanweisung beschrieben wird.
• Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseisbereiter) in Kühlgärten, wenn solche Geräte nicht ausdrücklich vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kältekreislauf nicht zu beschädigen.
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches und sehr umweltfreundlichen Gas, das jederlich leicht entflammbar ist. Achten Sie beim Transport und bei der Aufstellung des Gerätes darauf, nicht die Komponenten des Kältekreislaufs zu beschädigen.

Bei einer eventuellen Beschädigung des Kältekreislaufs:

• Offene Flammen und Zündfunken vermeiden

• Den Raum, in dem das Gerät installiert ist, gut lüften

• Änderungen der technischen Eigenschaften oder am Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und einen Brand verursachen und/oder zu Stromschlagen führen.

Warning! Elektrische Bauteile (Netzkabel, Stecker, Kompressor))dürfen zur Vermeidung von Unfälle nur vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.

1. Das Netzkabelarf nichtverlangertwerden.
2. Vergewissern Sie sich, dass der Netzstecker nicht von der Geräterückseite gequetscht oder beschädigt wird. Ein gequetschter oder beschädigter Netzstecker überhützt und kann einen Brand verursachen.
3. Vergewissern Sie sich, dass der Netzstecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in eine lockere Steckdose. Es besteht Brand- und Stromschlaggefahr.

6. Betreiben Sie das Gerät nicht ohne Lampenabdeckung¹³, der Innenbeleuchtung.

7. Dieses Gerät ist schwer. Vorsicht beim Transport.

8. Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies zu Hautverletzungen oder Kälteverbrennungen führen kann.
9. Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
   Die Leuchtmittel¹⁴⁾ in this gemarke sind Spezialampen, die nur für Haushaltsgeräte geeignet sind. Sie eigen sich nicht zur Raumbeleuchting.

Täglicher Gebrauch

• Stellen Sie keine bereits Töppe auf die Kunststoffe des Gerätes.
• Lagern Sie keine feuergefahrenlichen Gase oder Flüssigkeiten in dem Gerät. Explosionsgefasrt.
• Legen Sie Lebensmittel nicht direkt vor den Luftauslass auf der Rückwand. 15)
• Ein aufgetautes Produktarf nicht wieder eingefroren werden.
• Abgepackte Tiefkuhlkost immer entsprechend den Herstellerangaben aufbewahren.
• Die Lagerempfehlungen des Geräteherstellers sollenn strikt eingehalten werden. Halten Sie sich an die betreffenden Anweisungen.
• Keine kohlensäurehaltigen Getränke oder Sprudel in den Tiefkühlschrank stellen, da der Druckanstieg in

13) Falls Lampenabdeckung vorhanden.
14) Falls Lampe vorhanden.
15) Wenn das Gerät mit dem Frost-Free-System ausgestellt ist.

den Behältern zur Explosion führn und das Gerät beschädigen kann.

• Eis am Stiel kann Kälteverbrennungen verursachen, wenn es direkt nach der Entnahme aus dem Gefrier-schrank gegessen wird.

Reinigung und Pflege

• Schalten Sie vor Wartungsarbeiten immer das Gerät ab undziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Keine scharfen Gegenstände zum Entfernen von Reif und Eis im Gerät verwenden. Verwenden Sie einen Kunststoffschafer.
• Kontrollieren Sie den Tauwasserabfluss im Kühlraum in regelmäßigen Abständen. Reinigen Sie den Ablauf, falls notig. Bei verstopftem Wasserabfluss sammelt sich das Wasser auf dem Boden des Geräts an.

Montage

Wichtig! Halten Sie sich für den elektrischen Anschluss strikt an die Anweisungen der betreffenden Abschnittte.

• Kontrollieren Sie nach dem Auspacken das Gerät auf eventuelle Beschädigungen. Nehmen Sie das Gerät nicht in Betrieb, wenn es beschädigt ist. Melden Sie die Schäden umgehend dem Handler, bei dem Sie es erworben haben. Bewahren Sie in thisem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier Stunden stehen, bevor Sie es elektrisch anschließen, damit das Öl in den Kompressor zurückfließen kann.

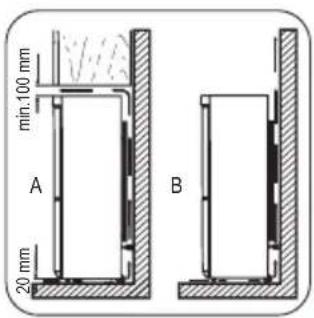

• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich für die Belüftung an die Installationsanweisungen.
• Das Gerät sollt zur Vermeidung von Verbrennungen durch Berührung von bereits Bauteilen (Kompressor, Kondensator) möglichst mit der Rückseite gegen eine Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit einer Trinkwasserzuleitung. 16)

Kundendienst

• Sollte die Wartung des Gerätes elektrische Arbeiten verlangen, so dürfen diese nur von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie stets Original-Ersatzteile.

Umweltschutz

Das Gerät enthalt im Kältekreis oder in dem Isoliermaterial keine ozonschädigenden Gase. Das Gerät

Betrieb

Einschalten des Geräts

Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.

Ausschalten des Geräts

Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "0".

Temperaturregelung

Die Temperatur wird automatisch geregelt. Bedienen Sie das Gerät wie folgt:

• drehen Sie den Temperaturregler auf eine niedrigere Einstellung, um die minimal mögliche Kuhlung zu erreichen.
• drehen Sie den Temperaturregler auf eine höhere Einstellung, um die maximal mögliche Kuhlung zu erreichen.

eine mittlere Einstellung ist im Allgemeinen am besten geeignet.

Erste Inbetriebnahme

Reinigung des Innenraums

Bevor Sie das Gerät in Betrieb besteht, beseitigen Sie den typischen "Neugeruch" am besten durch Auswaschen der Innenteile mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Sorgfällig nachtrocknen.

darf nicht wie normaler Hausmüll entsorgt werden. Die Isolierung enthalt entzündliche Gase: das Gerät muss gemäß den geltenden Vorschriften entsorgt werden; sie erhalten diese bei ihrer Gemeindeverwaltung. Nicht das Käteaggregat beschädigen, insbesondere nicht in der Höhe des Wärmetauschers. Die Materialien, die bei der Herstellung dieser Geräts verwendet wurden und mit dem Symbol markiert sind, können recycliert werden.

Allerdings muss für eine exakte Einstellung berücksichtigt werden, dass die Temperatur im Innern des Gerätes von verschiedene Faktoren abhängt:

• von der Raumtemperatur
• von der Häufigkeit der Türoeffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.

Wichtig! Ist die Umgebungstemperatur hoch oder das Gerät voll beladen, diese aber auf die niedrigste Temperatur eingestellt, so kann es bei andauerndem Betrieb des Geräts an der Rückwand zu Frostbildung kommt. In dieser Fall muss eine höhere Temperatur gewählt werden, die ein automatisches Abtauen ermöglich und damit auch einen niedrigeren Energieverbrauch.

Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die Oberfläche beschädigt wird.

Einfrierten frischer Lebensmittel

Das Gefrierfach eignet sich zum Einfrierten von frischen Lebensmitteln und zum Lagern von gefrorenen und tieftefrorenen Lebensmitteln für einen längeren Zeitraum. Für das Einfrierten frischer Lebensmittel ist eine Änderung der mittleren Einstellung nicht erforderlich. Mochten Sie den Gefriervorgang beschleunigen, drehen Sieitte den Temperaturregler auf eine höhere Einstellung, um die maximal möglichke Kuhlung zu erreichen.

Wichtig! In thisem Fall kann die Temperatur im Kühlschrank unter 0^ fallen. Ist dies der Fall, drehen Sie den Temperaturregler auf eine wärmene Einstellung.

Legen Sie die einzufrierenden frischen Lebensmittel in das obere Fach.

Lagerung gefroreiner Produkte

Lassen Sie das Gerät vor der ersten Inbetriebnahme oder nach einer Zeit, in der das Gerät nicht benutzt wurde, mindestens zwei Stunden lang auf den hohenen Einstellungen laufen, bevor Sie Lebensmittel in das Gefrierfach hinein legen.

Wichtig! Kam es zum Beispiel durch einen Stromausfall, der länger dauerte als der in der Tabelle mit den technischen Daten angegebene Wert (siehe "Ausfalldauer") zu einem ungewollen Abtauen, dann müssen die aufgetauten Lebensmittel sehr rasch verbraucht oder sofort gekocht und (nach dem Abkühlen) erneut eingefroren werden.

Auftauen

Tiefgefrorene oder gefrorene Lebensmittel konnen vor der Verwendung je nach der zur Verfugung stehenden Zeit im Kühlschrank oder bei Raumtemperatur aufgetaut werden. Kleinere Gefriergutteile konnen unter Umständensofar direkt aus dem Gefrierschrank entnommen und anschlieBend sofort gekocht oder gegart werden: in thisem Fall dauert der Garvorgang allerdings etwas länger.

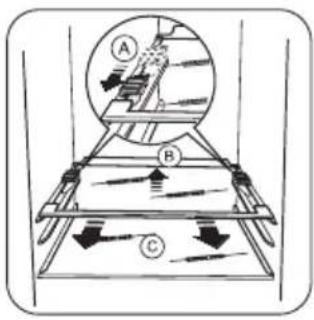

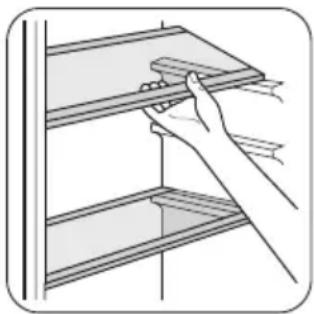

Verstellbare Ablagen

Die Wände des Kuhl-schranks sind mit einer Reihe von Führungsschieden ausgestattet, die verschiedene Möglichkeit für das Einsetzen der Ablagen bieten.

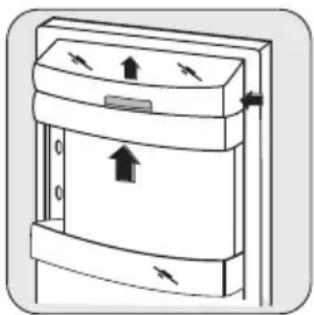

Positionierung der Türeinsätze

Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermögen Sie das Lager verschieden großer Lebensmittelpackungen.

Ziehen Sie das Türabstellfach nach und nach in Pfeilrichtung, bis es sich herausheben{lsst und setzen Sie es dann in die neue Position ein.

Entnahme von Gefrierkörben aus dem Gefrierschrank

Die Gefrierkorbe sind mit einem Anschlag ausgestellt, der die versehentliche Entnahme oder ein Herausfallen verhindert. Um einen Gefrierkorb aus dem Gefrierschrank zunehmen, ziehen Sie den Korb zu sich her, bis er den Anschlag erreicht, und kippen den Korb mit der Vorder-seite nach oben, bis er sich Herausnehmen{lsst. Wenn Sie den Gefrierkorb wieder zurück in das Gerät legen möchten, haben Sie die Vorderseite des Korbs weniger an und setzenihn in das Gefriergerät ein. Sobald Sie über die Endpunkte hinweg sind, drücken Sie den Gefrierkorb wieder in seine ursprüngliche Position.

Praktische Tipps und Hinweise

Normale Betriebsgeräusche

• Unter Umständen ist ein leichtes Gurgeln und Blubbern zu horen, wenn das Kältemittel durch die Leitungen gespumpt wird. Das ist normal.
• Bei eingeschaltetem Kompressor wird das Kaltemittel umgewälzt und Sie horen ein Surren und ein pulsierendes Gerausch vom Kompressor. Das ist normal.
  Die thermische Ausdehnung kann ein plötzliches Krachen verursachen. Das ist eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu horen. Das ist normal.

Energiespartipps

• Offnen Sie die Tur nicht zu halten, und让他们 sie nicht länger offen als unbedingt noch nicht wenden.
• Wenn die Umgebungstemperatur hoch ist und der Temperaturregler auf eine niedrige Temperatur eingestellt und das Gerät voll beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reifoder Eisbildung am Verdampfer kommt. Stellen Sie in thisem Fall den Temperaturregler auf eine höhere Einstellung ein, die ein automatisches Abtauen und damit auch einen niedrigeren Energieverbrauch ermölicht.

Hinweise für die Kuhlung frischer Lebensmittel

So erzielen Sie Beste Ergebnisse:

• Legen Sieittekeine warmen Lebensmittel oder dampfendeFlüssigkeitenin denKuhlschrank.
• Decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, verbesserten sich stark riechen.
• Legen Sie die Lebensmittel so hinein, dass um sie Luft frei zirkulieren kann.

Hinweise für die Kuhlung

Tipps:

Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittel- lechte Tuten und legen Sie diese auf die Glasablage über der Gemüseschublade.

Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf diese Weise.

Gekochtete Lebensmittel, kalte Gerichte usw.: diese können abgedeckt auf eine Ablage gelegt werden.

Obst und Gemüse:itte waschen Sie Obst und Gemüse grundlich und legen Sie es in die speziell dafür vorgesehene(n) Schublade(n).

Butter und Käse: diese sollen stets in speziellen luftdichen Behältern verpackt sein oder in Aluminiumfolie bzw. in lebensmittlechte Tüten eingepackt werden, um so weniger Luft wie möglich in der Verpackung zu haben.

Milchflaschen:itte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in der Tur auf.

Bananen, Kartoffeln, Zwiebeln und Knoblauch sollenn nicht im Kuhlschrank aufbewahrt werden, außer diese sind davon speziell verpackt.

Hinweise zum Einfrierten

Im Folgenden finden Sie eine wertvolle Tipps für einen optimalen Gefriervorgang:

• die maximale Menge an Lebensmitteln, die innerhalb von 24 Stunden eingefroren werden kann. ist auf dem Typsschild angegeben;
• der Gefriervorgang dauert 24 Stunden. Legen Sie während desses Zeitaums keine weiteren einzufrierenden Lebensmittel in das Gefrierfach;
  frieren Sie ausschließlich frische und gründlich gewas-. schene Lebensmittel von sehr guter Qualität ein;

• teilen Sie die Lebensmittel in keinere Portionen ein, damit diese schnell und vollständig gefrierten und Sie später nur die Menge auftauen müssen, die Sie gerade benötigen;

• die einzufrierenden Lebensmittelportionen sollen den stets luftdicht in Aluminiumfolie oder in lebensmitteltelechte Gefrierbeutel verpackt werden, um so weniger Luft wie möglich in der Verpackung zu haben;
  -性和态度

• achtenden Sie beim Hineinlagen von frischen, noch ungefrorenen Lebensmitteln daraufuf, dass diese keinen Kontakt mit Gefriergut besteht, da diese sonst antauen kann;
• weniger fetthaltige Lebensmittellassen sich better lagern als fetthaltigere; Salz verkurzt die Lagerzeit von Lebensmitteln im Gefrierfach;
• werden Gefrierwurfel direkt nach der Entnahme aus dem Gefrierfach verwendet, können Sie zu Frostbrand auf der Haut führen;
• es empfeht sich, das Einfrierdatum auf jeder einzelnen Packung zu notieren, um einen genauen Überblick über die Lagerzeit zu haben.

Reinigung und Pflege

Hinweise zur Lagerung gefroreiner Produkte

So erzielen Sie die besten Ergebnisse mit Ihrem Gerät:

• Prufen Sie sorgfältig, dass die im Handel erworbenen gefrorenen Lebensmittel sachgerecht gelagert wurden.
• Achten Sie unbedingt darauf, die eingekauften gefrorenen Lebensmittel in der kürdest möglichen Zeit in ihren Gefrierschrank zu bringen.
• Öffnen Sie die Tur nicht zu halten, und setzen Sie diese nicht länger offen als unbedingt notwendig.
• Abgetaute Lebensmittel verderben sehr Schnell und eignen sich nicht für ein erneutes Einfrieren.
• Das Haltbarkeitsdatum auf der Tiefkuhlkestverpackung sollte nicht übersritten werden.

Vorsicht! Ziehen Sieitte vor jeder Reinigungsrarbeit immer den Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthalt Kohlenwasserstoffe; Wartungsarbeiten und Nachfüllen von Kältemittel dürfen dazu durch vom Hersteller autorisiertes Fachpersonal ausgeführrt werden.

Regelmäßige Reinigung

Der gesamte Kühlschrank muss regelmäßig gereinigt werden:

• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prüfen und saubern Sie die Turdichtungen in regelmäßigen Abständen und kontrollierten Sie, dass diese sauber und frei von Verunreinigungen sind.
• Spüssen und trocknen Sie diese sorgfältig ab.

Wichtig! Ziehen Sie nicht an Leitungen und/oder Kabeln im Innern des Kühlschranks und achten Sie darauf, diese nicht zu verschreiben oder zu beschädigen.

Benutzen Sie zur Reinigung des Innenraums keinesfalls Putzmittel, Scheuerpulver, stark parlumierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.

Reinigen Sie den Kondensator (schwarzes Gitter) und den Motorkompressor auf der Geräterückseite mit einer Bürste

oder einem Staubsauger. Dadurch verbessert sich die Leistung des Geräts und es verbraucht weniger Strom.

Wichtig!itte achten Sie darauf, das Kuhlsystem nicht zu beschädigen.

Viele Haushaltsreiniger für Kuchen enthalten Chemikalien, die den im Gerät verwendeten Kunststoff angreiben konnen. Aus thisem Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspulmittel zu reinigen.

Schließen Sie das Gerät nach der Reinigung wieder an die Netzversorgung an.

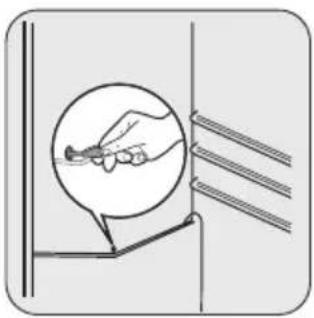

Abtauen des Kühlschranks

Bei normalem Betrieb wird Reif bei jedem Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks entfernt. Das Tauwasser lauft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft. Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des Kühlschrankkanals, damit das Wasser nicht überfliebt und auf die gelagerten Lebensmittel tropf. Benutzen Sie dazuitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.

Abtauen des Gefrierschranks

Auf den Ablagen des Gefrierschranks und im Innern des oberen Fachs bildet sich stets etwas Reif.
Tauen Sie den Gefrierschrank ab, wenn die Reifschicht eine Stärke von etwa 3 bis 5 mm erreicht hat.

Entfernen Sie den Reif wie nachstehend erläutert:

• ziehen Sie zur Unterbrechung der Stromversorgung den Netzstecker aus der Wandsteckdose
• verpacken Sie das gesamte Gefriergut in mehrere Schichten Zeitungspapier und lagern Sie es an einem kühlen Ort
• lahmen Sie die Gefrierschubladen heraus
• wickeln Sie die Gefrierschubladen in wärmeisolierenden Material wie z. B. Decken oder Zeitungen ein Stellen Sie Schalen mit freiem Wasser (das nicht kochen damit) in das Gerät, um den Abtauprozess zu beschreibigen.
• Losen Sie den Ablaufkanal unter im Gerät aus seiner Halterung und drücken Sieihn wie in der Abbildung ersichtlich nachinnen. Stellen Sie eine Schüssel unter den Auslass, um das Wasser aufzufangen.

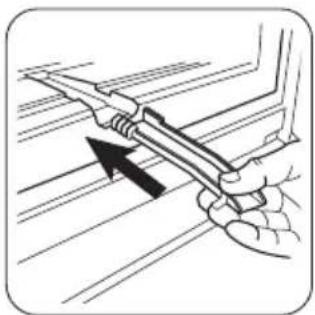

  Die Eisschicht kann vorsichtig mit dem beigeführten Eiskratzer entfernt werden, wenn sie anzutauen beginnnt.

Was tun, wenn ...

Vorsicht! Ziehen Sie vor der Fehlersuche immer den Netzstecker aus der Steckdose.

Die Fehlersuche, die in der vorliegenden Gebrauchsanweisung nicht beschrieben ist, damit nur von

Verwenden Sie einen Schaber aus Holz oder Kunststoff.

• Wischen Sie das Gerät aus, wenn das Eis komplett abgetaut ist. Trocknen Sie es dann gründlich aus und setzen Sie den Ablaufkanal wieder an seine ursprüngliche Stelle.

• Setzen Sie die Schubladen mit den Lebensmitteln wieder ein und schalten Sie den Gefrierschrank ein. Es wird empfehlen, das Gerät jetzt eine Stunden lang mit der hochsten Einstellung des Temperaturregler laufen zu halten, damit es die erforderliche Lagertemperatur Schnellstmöglich erreicht.

Wichtig! Entfernen Sie Reif und Eis vom Verdampferitte niemals mit scharfen Gegenständen, da dieser dadurch beschadigt werden konnte. Benutzen Sie keine mechanischen oder sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen; halten Sie sich dazu ausschließlich an die Angaben des Gerätheerstellers. Ein Temperaturanstieg des Gefrierguts während des Abtauens des Gerätes kann die Lagerzeit dieser Lebensmittel verkürzen.

Störung Mögliche Ursache Abhilfe
Das Gerät ist zu laut.	Das Gerät ist nicht korrekt abgestützt.	Prüfen Sie, ob das Gerät stabil liegt (al- le vier Fuß本来ßen fest auf dem Boden stehen).
Der Kompressor arbeitet ständig. Der Temperaturregler kann falsch ein-gestellt sein.	Der Temperaturregler kann falsch ein-gestellt sein.	Stellen Sie eine wärmere Temperatur ein.
Störung mögliche Ursache Abhilfe
	Die Tür ist nicht richtig geschlossen.	Siehe hierzu "Schließen der Tür".
	Die Tür wurde zu früig geöffnet.	Lassen Sie die Tür nicht länger als unbedingt erforderlich offen.
	Die Produkttemperatur ist zu hoch.	Lassen Sie die Produkttemperatur auf Raumtemperatur abkühlen, bevor Sie die Produkte einlagern.
	Die Raumtemperatur ist zu hoch.	Senken Sie die Raumtemperatur.
Wasser fließt auf die wichtere Plat- te des Kühlschranks.	Beim automatischen Abtauen schmilzt der Frost auf der hinteren Platte.	Das ist normal.
Wasser fließt in den Kühlschrank.	Der Wasserabflusskanal ist verstopft. Reinigen Sie den Wasserabflusskanal.
Die eingelegten Produkte verhindern,dass das Wasser zum Kollektor fließt.		Stellen Sie safer, dass die Produkte nicht die hintere Platte berühren.
Wasser fließt auf den Boden. Der Tauwasserablauf lauft nicht in die Verdampferschale über dem Kompress- sor.		Befestigen Sie den Tauwasserablauf an der Verdampferschale.
Zu hohe Reif- und Eisbildung. Das Gefriergut ist nicht korrekt ver- packt.		Verpacken Sie die Produkte better.
	Die Tür ist nicht richtig geschlossen.	Siehe hierzu "Schließen der Tür".
Der Temperaturregler kann falsch ein-gestellt sein.		Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu niedrig.	Der Temperaturregler kann falsch ein-gestellt sein.	Stellen Sie eine höhere Temperatur ein.
Die Temperatur im Gerät ist zu hoch.	Der Temperaturregler kann falsch ein-gestellt sein.	Stellen Sie eine niedrigere Temperatur ein.
	Die Tür ist nicht richtig geschlossen.	Siehe hierzu "Schließen der Tür".
	Die Produkttemperatur ist zu hoch.	Lassen Sie die Produkttemperatur auf Raumtemperatur abkühlen, bevor Sie die Produkte einlagern.
Es wurden gleichzeitig zu weitere Pro- dukte zum Eingefrieren eingelegt.		Legen Sie möglichst weniger Produkte zum Eingefrieren ein.
Die Temperatur im Kühlschrank ist zu hoch.	Es zirkuliert keine Kaltluft im Innern des Gerätes.	Stellen Sie safer, dass die Kaltluft im Gerät zirkuliert.
Die Temperatur im Gefrier-schrank ist zu hoch.	Die einzufrierenden Packungen liegen zu dicht aneinander.	Stellen Sie safer, dass die Kaltluft im Gerät zirkuliert und die Produkte dies nicht verhindern.
Das Gerät faktioniert nicht.	Das Gerät ist abgeschaltet.	Schalten Sie das Gerät ein.
Der Netzstecker ist nicht richtig in die Steckdose gesteckt.		Stcken Sie den Netzstecker richtig in die Steckdose.
Störung Mögliche Ursache Abhilfe
Das Gerät gekommen keinen Strom.	Es liegt keine Spannung an der Netz- steckdose an.	Versuchen Sieitte, ob ein anderes Ge- rät an dieser Steckdose Funktioniert. Kontaktieren Sie einen qualifizierten Elektriker.
Die Lampe faktioniert nicht.	Die Lampe ist im Standby-Modus.	Öffnen und schließen Sie die Tür.
Die Lampe ist defekt. Siehe hierzu	"Ersetzen der Lampe".

Wenden Sie sichitte an den Kundendienst, falls Ihr Gerät nach dem Durchführung der oben genannten Überprüfungen noch immer nicht korrekt arbeitet.

Austauschen der Lampe

1. Schalten Sie das Gerät aus.
2. Drücken Sie das bewegliche Teil, um die Lampenabdeckung auszuhängen (1).
3. Nehmen Sie die Lampenabdeckung ab (2).
4. Ersetzen Sie die Lampe durch eine mit der gleichen Leistung, die für Haushaltsgeräte geeignet sein muss.
5. Bringen Sie die Lampenabdeckung an.
6. Schalten Sie das Gerät wieder ein.
7. Öffnen Sie die Tür. Prüfen Sie, ob die Lampe brennt.

Schlieben der Turi

1. Reinigen Sie die Turdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe hierzu "Montage".
3. Ersetzen Sie die defekten Turdichtungen, falls erforderlich. Kontaktieren Sie den Kundendienst.

Technische Daten

ZRB934XL		ZRB934PW	ZRB936XL ZRB936PW ZRB940XL ZRB940PW
Abmessungen
	Höhe	1750 mm	1850 mm	2010 mm
	Breite	595 mm	595 mm	595 mm
	Tiefe	658 mm	658 mm	658 mm
Ausfalldauer		20 h	20 h	20 h
Spannung		230 V	230 V	230 V
Frequenz		50 Hz	50 Hz	50 Hz

Die technischen Informationen befinden sich auf dem Typschildinnen links im Gerät sowie auf der Energieplakette.

Montage

Vorsicht! Lesen Sieitte die "Sicherheitshinweise" sorgfaltig vor der Aufstellung des Gerats durch, um

Gefahren für Sie selbst zu vermeiden und einen korrekten Betrieb des Gerats zu gewährleisten.

Aufstellung

Installieren Sie这点es Gerät an einem Ort, an dem die Umgebungstemperatur mit der Klimaklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:

Klimaklasse	Umgebungstemperatur
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C

Standort

Das Gerät solle möglichst welt entfern von Wärmequellen wie Heizungen, Boilern oder direktem Sonnenlicht usw. aufgestellt werden. Die Luft muss frei auf der Gerät-rückseite zirkulieren konnen. Damit das Gerät die optimale Leistung bringen kann, wenn es unter einer überhängenden Wand installiert wird, muss der Mindestabstand zwischen der Geräteoberseite und der Wand mindestens 100 mm betragen. Allerdings sollte die Aufstellung des Gerätes unter einer überhängenden Wand nach Möglichkeit vermieden werden. Die korrekte waagerechte Ausrichtung des Gerätes kann mit Hilfe eines oder mehrerer Schraubfübe am Sockel des Gerätes erfolgen.

Warning! Es muss möglich sein, das Gerät vom Netz zu trennen; nach der Installation muss die

Steckdose daher zuganglich bleiben.

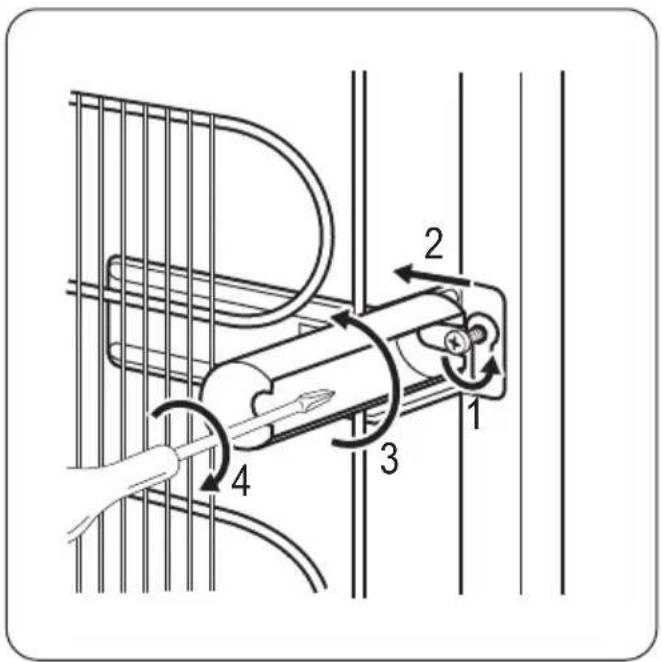

Hintere Distanzstücke

Die beiden Distanstücks befinden sich im Beutel mit den Unterlagen.

Gehen Sie wie folgt vor, um die Distanzstücke anzubrin-gen:

1. Losen Sie die Schraube.
2. Setzen Sie das Distanstück unter der Schraube ein.

3. Drehen Sie das Distanzstück in die richtige Position.

4. Ziehen Sie die Schrauben wieder an.

Ausrichten

Be der Aufstellung des Gerätes ist diese waage-recht auszurichten. Dies lassst sich mit zwei Schraubflüben am vorden Sockel des Gerätes erreichen.

Entfern der Ablagenhalter

Das Gerät ist mit Ablagenhaltern ausgestattet, die zum Sichern der Ablagen während des Transports dieren.

Entfernen Sie diese Halter wie folgt:

1. Schieben Sie die Ablagenhalter in Pfeilrichtung (A).
2. Heben Sie die Ablage hinten an und drücken Sie sie nach vorn, bis sie sich herausnahmen lasst (B).
3. Entfernen Sie die Halter (C).

Elektrischer Anschluss

Kontrollieren Sie vor der ersten Benutzung des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen.

Das Gerät muss geerdet sein. Zu dieserm Zweck ist die Netzkabelsteckdose mit einem Schutzkontakt ausgestattet. Falls die Steckdose Ihr's Hausanschlusses nicht geerdet sein sollte, halten Sie das Gerätitte gemäß den geltenden Vorschriften erden und Fragen Sie damit einen qualifi-zierten Elektriker.

Der Hersteller übernimmt keinerlei Haftung für Schäden oder Verletzungen, die durch Missachtung der oben genannten Sicherheitshinweise entstehen.

Das Gerät entspricht den EU- Richtlinien.

Wechsel des Turanschlags

Warning! Vor dem Durchführung von Arbeiten am Gerät ist stets der Netzstecker aus der Steckdose zu.

Wichtig! Die nachfolgend beschriebenen Tätigkeiten müssen mit Hilfe einer zweiten Person durchgeführt werden, um ein Herunterfallen der Türen zu vermeiden.

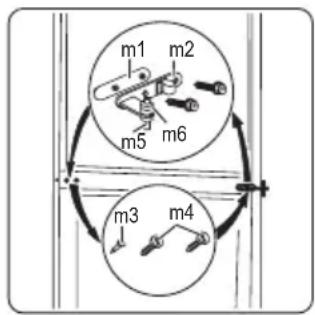

• Offnen Sie die Tur. Das mittlere Scharnier (m2) losen. Das Kunststoff-Distanzstück (m1) entfernen.
• Das Distanzstück (m6) entfernen und an der anderen Seite des Scharnierhaltestifts (m5) befestigen.
  Die Turen entferen.
• Den linken Stift der mittleren Abdeckung (m3, m4) entfernen und an der anderen Seite befestigen.
• Den Stift der mittleren Abdeckung (m5) in der linken Bohrung der unteren Turbefestigen.

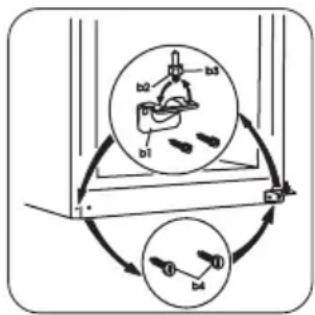

Dasunte Scharnier (b1) abschrauben.
Die Stifte der linken Abdeckung (b4) entfernen und an der anderen Seite befestigen.
Das untere Scharnier (b1) an der anderen Seite wieder anschrauben.
- Den Haltestift (b2) des unteren Scharniers lose, das Distanstück (b3) entfern und an der gegenüberliegenden Seite montieren.

• Entfernen Sie die Stöpsel (1) an der Oberseite beider Türen und befestigen Sie diese an der anderen Seite.
  DieunteTurwieder indenHaltestiftdesunterenScharniers(b2)einhagen.
• Das mittlere Scharnier (m2) in die linke Bohrung der unteren Türe einsetzen.

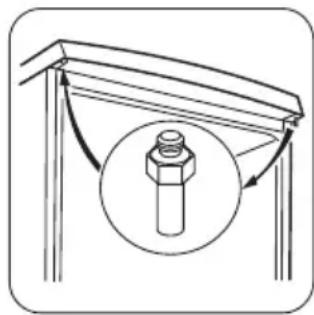

Den Haltestift des oberen Scharniers losen und an der gegenüber liegenden Seite montieren.
Die obere Tur in den Haltestift des oberen Scharniers einhagen.
Die obere Tur wieder in den Haltestift des mittle- ren Scharniers (m5) einhagen; bzw. beide Turen leicht neigen.
- Das mittlere Scharnier (m2) festschrauben. Das Kunststoff-Distanzstück (m1) nicht vergessen.

Prufen Sie alles erneut, um sicherzustellen, dass:
- Alle Schrauben fest angezogen sind.

• die Türkanten parallel zum Seitenrand des Gerätes lau-fen.

• Der magnetische Dichtungsstreifen fest am Gerät befestigt ist.
  Die Tır korrekt öffnet und schließt.
  Bei niedrigen Umgebungstemperaturen (z.B. im Winter) kann es sein, dass die Turdichtung nicht richtig am Gerät anliegt. Warten Sie in diesen Fall auf die natürliche Anpassung der Dichtung.

Hinweise zum Umweltschutz

Wenden Sie sichitte an den Kundendienst,falls Sie die offen beschriebenen Tätigkeiten nicht selbst durchfuhren mochten. Ein Kundendiensttechniker wird die Turen dann auf ihre Kosten umbauen.

Das Symbol auf dem Produkt oder seiner Verpackung weist daraufhin, dass diese Produkte nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch ihren Beitrag zum korrekten Entsorgen thesese Produkte

schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling thesese Produkte erhalten Sie von ihrem Rathaus, ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.
