Caractéristiques techniques	Lave-vaisselle encastrable, capacité de 12 couverts, classe énergétique A++
Dimensions	Largeur : 60 cm, Hauteur : 85 cm, Profondeur : 60 cm
Programmes de lavage	6 programmes, dont éco, intensif, rapide, délicat
Consommation d'eau	9 litres par cycle
Utilisation	Panneau de commande intuitif avec affichage LED, départ différé jusqu'à 24 heures
Maintenance	Filtres faciles à nettoyer, entretien régulier recommandé pour la longévité
Sécurité	Système de sécurité anti-débordement, verrouillage enfant
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - OR 12717 X Orima

Le lave-vaisselle ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle ne lave-t-il pas correctement ?

Assurez-vous que les bras gicleurs ne sont pas obstrués par des débris. Vérifiez aussi que le produit de lavage est approprié et en quantité suffisante.

Le lave-vaisselle fait du bruit pendant le cycle, est-ce normal ?

Un certain bruit est normal, mais des bruits excessifs peuvent indiquer un objet coincé. Vérifiez les bras gicleurs et le filtre.

Comment nettoyer le filtre du lave-vaisselle ?

Retirez le filtre situé au fond du lave-vaisselle, rincez-le à l'eau chaude pour enlever les résidus, puis replacez-le.

Le lave-vaisselle laisse des traces sur la vaisselle, que faire ?

Cela peut être dû à un excès de détergent ou à une dureté de l'eau élevée. Utilisez un agent de rinçage et ajustez la quantité de détergent.

Quelle est la durée moyenne d'un cycle de lavage ?

La durée d'un cycle de lavage peut varier de 1h à 3h selon le programme sélectionné. Consultez le manuel pour plus de détails.

Comment réinitialiser le lave-vaisselle ?

Pour réinitialiser, débranchez l'appareil pendant environ 5 minutes, puis rebranchez-le et sélectionnez un nouveau cycle.

Le lave-vaisselle ne vidange pas, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre est propre.

Comment changer le réglage de la dureté de l'eau ?

Consultez le manuel d'utilisation pour trouver les instructions sur la façon de régler le niveau de dureté de l'eau.

Où puis-je trouver les pièces de rechange pour mon lave-vaisselle ?

Les pièces de rechange peuvent être achetées auprès de votre revendeur local ou sur des sites de vente en ligne spécialisés.

Le lave-vaisselle émet un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour obtenir des informations sur les codes d'erreur spécifiques et les solutions recommandées.

MODE D'EMPLOI OR 12717 X Orima

• Veuillez dire ce manuel avec attention avant d'utiliser ce lave-vaiselle, il vous aidera à l'utiliser et à l'entrenir correctement.
  Veuillez le conserver pour consultation ultérieure.
• Le cas échéant, fournissez-le au propriétaire suivant de cet appeareil.

Ce manuel contient des paragraphs concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant la section de dépannage rapide, vous pourrez couver des solutions à quelques soucis courants par vous-même.
• Si vous ne trouvez pas de solution par vous-même, veuillez alors vous adresser à un réparateur professionnel.

REMARQUE:

Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserves le droit d'effectuer des modifications sans avis préalable.

Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.

1) Informations concernant la sécurité 1
2) Guide d'utilisation rapide 2
3) Fonctionnement 3

Panneau de Contrôle Description du lave-vaisselle 3

4) Avant la première utilisation 4
A. Adoucisseur d'eau 4
B. B. Remplissage du sel dans l'adoucisseur 5
C. Ajout du liquide de rincege. 5
D. Fonction du détergent 7

5)Chargement des paniers 9

Attention: avant et après le chargement des paniers 9

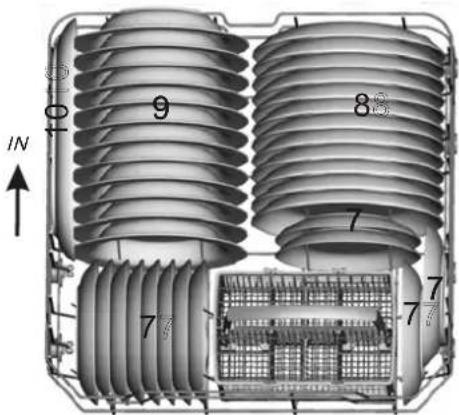

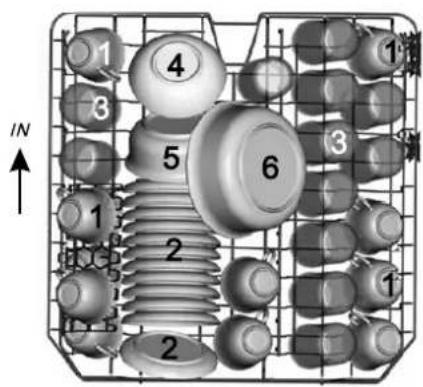

Chargement du panier du haut 10

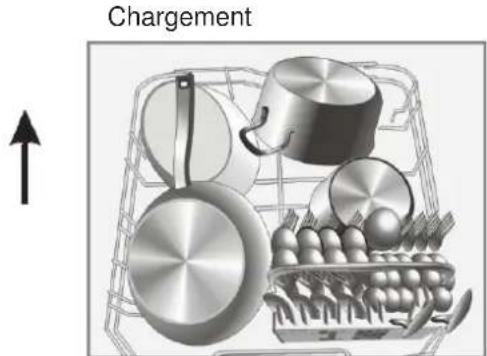

Chargement du panier du bas 10

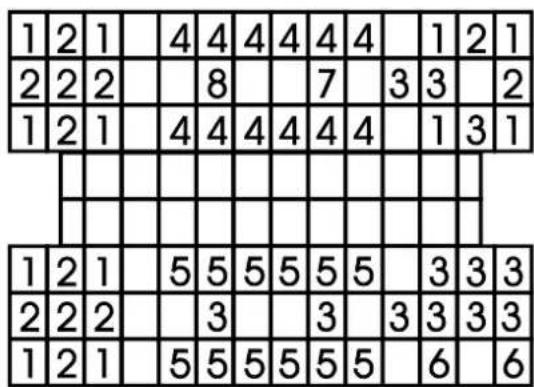

Panier à couverts

6) Demarrer un programme de lavage 11
Tableau des cycles de lavage 11

Mettre en marche l'appareil 11
Changer le Programme 2

A la fin du cycle de lavage 12

7)Entretien et nettoyage 13

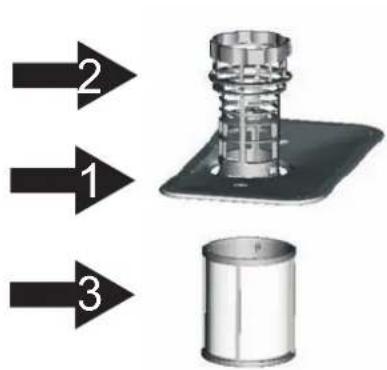

Système de filtration Entretien du lave-vaiselle 14

8) Instructions d'installation
Mise en place
A propos des branchements électriques 1
Alimentation en eau 6
Démarrer le lave-vaiselle 1

9)Guide de dépannage rapide 18
Avant d'appler un réparateur 18
Codes d'erreur 19

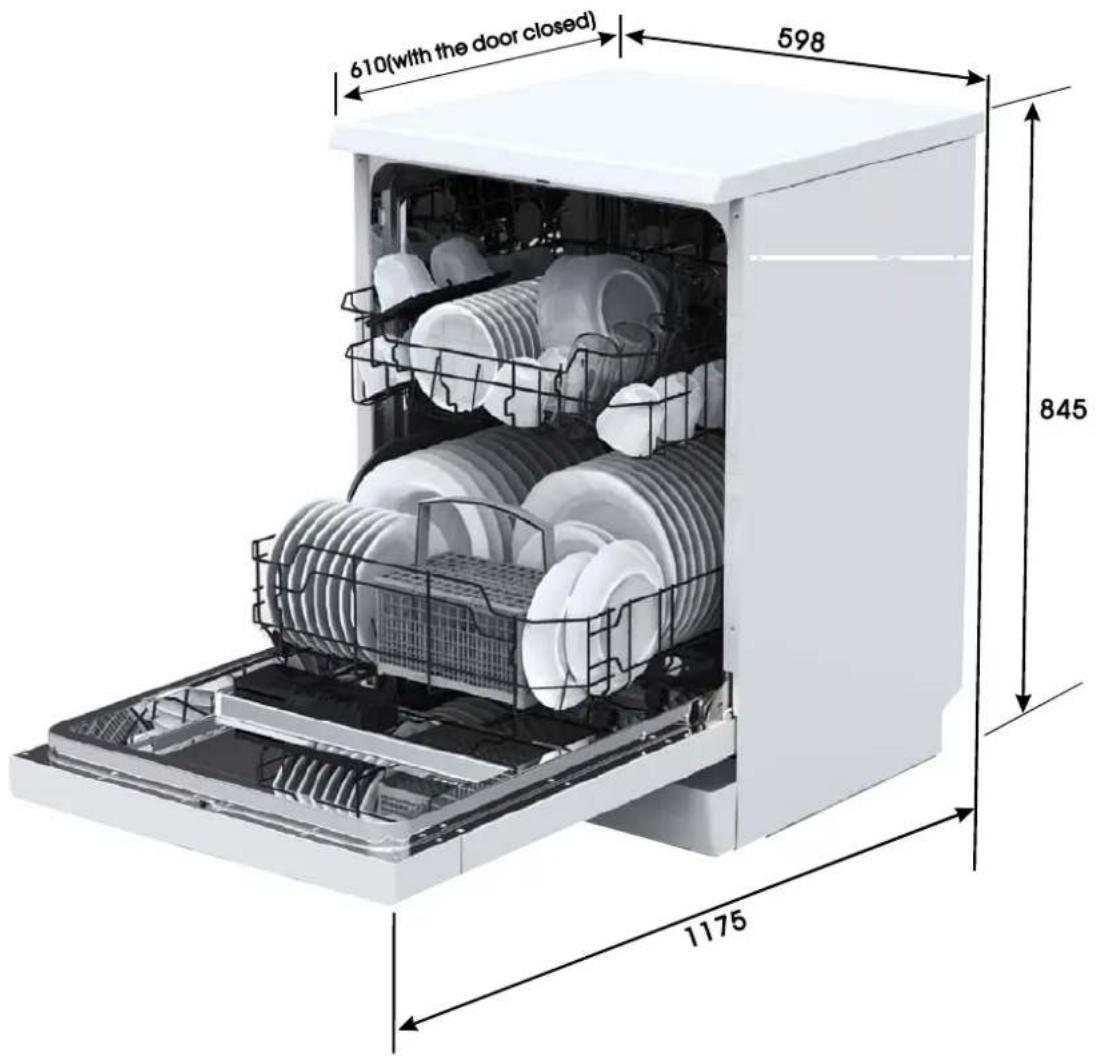

Spécifications techniques
Chargement des paniers selon En50242 22

1.INFORMATIONS DE SECURITE IMPORTANTES

AVERTISSEMENT! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les consignes ci-dessous indiquées:

• Cet apparéil est donc pour usage domestique et toutes applications analogues telles que:

• les cuisines du personnel dans les magasins, les bureaux et les autres millieux de travail;

• les maisons de ferme,

• par les clients dans les hotels, les motelels et tous autres types d'environnements résidentiels,

• les foyers d'accueil du type lit et petit déjeuner.

• Cet apparéil peut être utilisé par les enfants âgés de 8 ans et plus ainsi que par les personnes représentant des capacities physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances si elles sont sous la surveillance ou ont reçu les instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprehennent les dangers inherents à son utilisation. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'utilisateur ne doit pas été effectuels par les enfants sans supervision. (Pour EN60335-1).

• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience et de connaissance, à moins qu'elles ne recoivent la surveillance et les instructions concernant l'utilisation de l' apparéil de la personne responsable de leur sécurité (Pour IEC60335-1).

• Cet apparéil a été unconçu pour être utilisé à l'intérieur uniquement et à l'utilisation domestique seulement. Pour éviter tout risque de chocolélectrique, n'immergez pas l' apparéil, le cordon ou la fiche dans l'eau ou tout autre liquide.

• Débranche l'appareil avant le nettoyage et l'entretien. Utilisez un chiffon deux imbibé du savon non puissant et, ensuite, utilisez un chiffon sec pour l'essuyer de nouveau.

• Cet apparéil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre réduira le risque de chocoléctrique en offrant un passage de résistance moindre au courant électrique. Il est équipé d'un cordon électrique avec conducteur et fiche de mise à la terre.

• La fiche doit être branchée dans une prise appropriée installée et mise à la terre en respect de tous les codes et les règlements locaux.

La connexion inappropriée d'un conducteur à contact de mise à la terre peut occasionner un risque d'électrocution. Vérifiez auprès d'un électricien qualifié ou un représentant du service si vous n'étes pas certain que l'appareil est correctement mis à la terre.

• Ne modifies pas la fiche fournie avec l'appareil. Si elle ne convient pas à la prise de courant, faites installer une nouvelle prise de courant convenable par un électricien qualifié.
• Vous ne doivent pas abuser, vous asseoir ou vous appuyer sur la porte ou sur le panier à vaisselle de la machine.
• Ne faites fonctionner vote lave-vaisselle que si tous les panneaux de l'enceinte sont correctement en place.
• Ouvrez la porte prudemment si le lave-vaisselle est en etat de fonctionnement, I'eau risque de jaillir.
• Ne posez pas des objets lourds et n'appuyez pas sur la porte lorsqu'elle est ouverte. La machine peut basculer vers l'avant.
  Lors du chargement des articles destinés au lavage:

1- Placer les articles pointus de manière qu'ils n'endommagent pas le joint de la porte;
2- Avertissement: Les couteaux et les autres ustensiles pointus doivent être charges dans le panier avec leurs lames pointant vers le bas ou placees en position horizontale.

• Vérifiez que le contenant à détergent est vide à la fin du cycle de lavage.
• Evitez de laver les objets en plastique à moins qu'ils ne portent la mention: «Lavable en lave-vaisse en toute sécurité » ou toute expression équivalente. Pour les articles en plastique qui ne portent pas cette mention, vérifie les recommendations du fabricant.
• N'utilisez que le détergent et les additifs de rinçage conçus pour lave-vaisse automatique.
• N'utilisez jamais le savon, le détergent à lessive ou le détergent de lavage à la main dans votre lave-vaisse.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine.
• La porte ne doit pas être laissée ouverte, comme cela pourrait accroître le risque de basculement.
• Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent de service ou encore par une personne qualifiée afin d'éviter tout risque.
• Pendant l'installation, l'alimentation électrique ne doit pas etre excessivement ou dangereusement pliee ou aplatie.
• Ne modifiez pas les boutons de commande.
• La machine doit être branchée au réseau d'alimentation en eau en utilisant de nouveaux tuyaux flexibles et les tuyaux anciens ne doivent pas été réutilisés.
• Le nombre maximum de couverts à laver est de 1 .2
• La pression d'entrée de l'eau maximale admissible est 1MPa.
• La pression d'entrée de l'eau minimale admissible est 0,04MPa.

Elimination

Eliminez correctement les matériaux d'emballage du lave-vaisselle. Tous les matériaux d'emballage peuvent etre recyclés. Les pieces en plastique portent les abréviations internationales standard:

PE pour le polyéthylène, par exemple: matériel en feuille pour emballage.
- PS __ pour le polystyrene, par exemple: matériel de rembourse.
- POM _ polyoxyméthylene, par exemple: accroches en plastique.
- PP ____ polypropylène, par exemple: replisseurs de sel.
- ABS Acrylonitrile Butadiène Styrène, par exemple: Panneau de contrôle.

A VERTISSEMENT!

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Pour la mise au rebut de l'emballage et de la machine, veuillesz vous adresser à un centre de recyclage. Par conséquent, coupez l'alimentation électrique et assurez-vous que le dispositif de la fermetre de la porte est inutilisable.
• L'emballage en carton est fabriqué du papier recyclé et doit être éliminé dans la collecte des déchets de papier pour recyclage.
• En vous assurant que ce produit est correctement éliminé, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine qui poursaient autrement être causées par le traitement inapproprié de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipality ou le service local de traitement des ordures menagères.
• ELIMINATION: Ne jetez pas ce produit parmi les déchets Municipaux non triés. La collecte séparée de tels déchets pour un traitement spécial est nécessaire.

2. Guide d'utilisation rapide

Pour plus de détails sur l'utilisation liérez-vous aux sections correspondantes de ce manuel.

Mettez en marche l'appareil	Appuyez sur la touche On/Off pour allumer l'appareil. Ouvrez la porte.
Remplissez le compartment du détergent	Compartment A : pour chaque cycle de lavage. Compartment B : seulement pour les programmes avec prélavage. (Suivez les instructions d'utilisation!)
Vérifiez le niveau du liquide de rinceage	Indicateur optique C. Témoin d'alertélectronique sur le panneau de contrôle (si applicable).
Vérifiez le niveau du sel régénérant	(Seulement pour les modèles avec système d'adoucissement d'eau.) Témoin d'alertélectronique sur le panneau de contrôle (si applicable). S'il n'y a pas de t'éminant lumineux sur le panneau de contrôle (pour certains modèles), vous pouvez savoir quand remettre du sel dans l'adouiscateur à partir du nombre de cycles de lavage effectuels.
Chargez les paniers	Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle.
Choisissez un programme	Appuyez sur le bouton Programme jusqu'à ce que le t'éminant lumineux du programme souhaié s'allume. (Voir la section inititulée « Fonctionnement »)
Faites tourner le lave-vaisselle	Fermez la porte, ouvrez le robinet d'eau et appuyez sur le bouton Démarrage/Pause. La machine démarre après 10 secondes environ.
Pour changer de programme	1. Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon le détergent a pu être déjà répandu et l'eau déjà évacuée. Dans ce cas, il faut remettre du détergent. 2. Appuyez sur le bouton Démarrage/Pause puis appuyez sur le bouton Programme pendant 3 secondes au moins pour annuler le programme en cours. 3. Choisissez un nouveau programme. 4. Redémarrez le lave-vaisselle.
Pour rajouter des assiettes oublées dans le lave-vaisselle	1. Appuyez sur le bouton Démarrage/Pause pour arrêter la machine. 2. Ouvrez la porte. 3. Rajoutez les assiettes oublées. 4. Refermez la porte, puis appuyez sur le bouton Démarrage/Pause : le lave-vaisselle redémarrera au bout de 10 secondes environ.
Si le lave-vaisselle a été étéeientendant un cycle de lavage	Si le lave-vaisselle a été étéeientendant un cycle de lavage, puis rallumé, veuillez besoin à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s'il venait d'être mis en marche.
	Δ AVERTISSEMENT! Ouvrez la porte avec précaution. De la vapeur chaude peut s'échapper lorsque la porte est ouverte!
Pour éteindre l'appareil	Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips puis s'arrête. Eteignez l'appareil à l'aide du bouton ON/OFF.
Refermer le robinet d'eau, décharger les paniers	Attention : Attendeç quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipérer la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi. Déchargez les paniers, en commençant par celui du bas.

3. Fonctionnement

IMPORTANT

Pour obtenir la(Meilleure performance devoire lave-vaisselle,lire tout leMode d'Emploi avant.

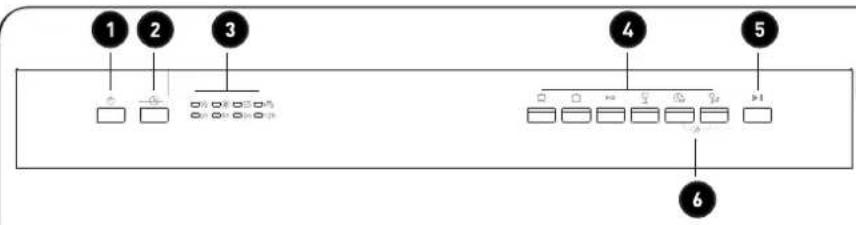

Panneau de contrôle

1 Bouton MARCHE/ARRET : pour activer/désactiver l'alimentation électrique.
Bouton DEPART DIFFERE: permet de programmer un départ différé du lavevaisselle.

Autres indicateurs :

Indicateur de demi-charge 1/2
Indicateur liquide derinçage

(s'allume lorsqu'il faut rajouter du liquide de rincege)

Indicateur de sel (s'allume lorsqu'il faut rajouter du sel)
Indicateur d'arrivée d'eau
Indicateurs de depart différé 3h 6h 9h 12h

4 Sellecteur de programme de lavage : chaque impulsion permet de selectionner les cycles de lavage.
5 Bouton DEPART/PAUSE : pourmettre en marche/pause le lave-vaisselle.

Option demi-charge: appuyer sur les 2 boutons simultanement pour selec
6 tionner/deselectionner l'option demi-charge avant de demarrer le programme.

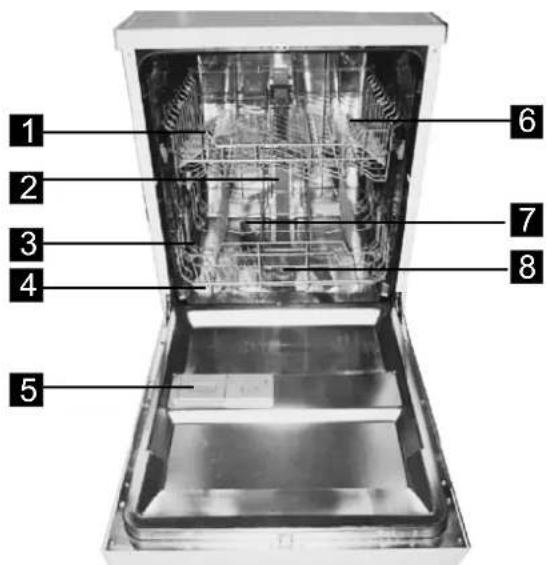

Caracteristiques du Lave-vaisselle

Vue avant

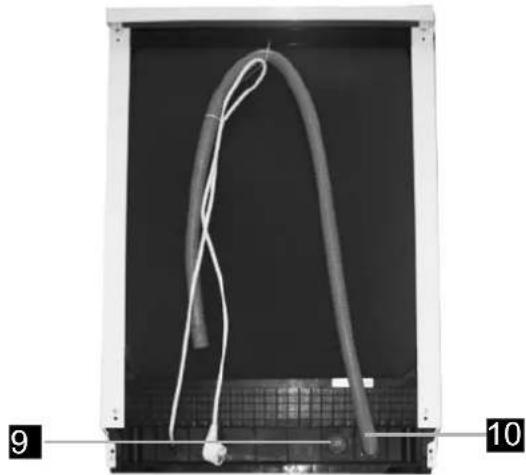

Vue arrête

Panier supérieur
Panier inférieur
8 Distributeur de liquide de rincege
2 Filtre principal
5 Distributeur de détergent
Raccordement du tuyau d'évacuation
3 Adoucisseur d'eau
Panier a couverts
Raccordement d'arrivee d'eau

7 Filtre dégrossisseur

Avant la première utilisation :

A. Reglez l'adoucisseur d'eau
B. Ajoutez 1,5 kg de sel dans le réservoir, puis remplissez avec de l'eau jusqu'à ras-bord.
C. Ajoutez du liquide de rincege.
D. Rajoutez du détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau se regle manuellement à l'aide du selecteur de durée de l'eau.

L'adoucisseur d'eau permet desterolir une partie des mineraux et des sels contenus dans l'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.

Plus il y a de sels et de mineraux dans I'eau, plus celle-ci est dure.

L'adoucisseur doit etre regle en fonction de la durete de I'eau dans voite zone. Le fournisseur local d'eau potable est a meme de you renseigner sur la durete de I'eau dans la zone ou you habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est concu pour permettre un reglage de la consommation du sel en fonction de la durée de I'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

Veuillez suivre les étapes suivantes pour régler le niveau de sel :

1. Mettez en marche l'appareil ;
2. Dans les 60 secondes qui suivent la mise en marche, appuyez sur le bouton Demarrage/Pause pendant 5 secondes au moins pour lancer le réglage de l'adoucisseur.
3. Appuyez sur le bouton Demarrage/Pause pour selectionner le bon réglage pour votre situation locale. Les réglages possibles défilent selon la séquence suivante : H4->H5->H6->H1->H2->H3 ;
4. Appuyez sur le bouton Demarrage/Pause ou bien ne touche a rien pendant 5 secondes pour confirmer le réglage.

DURETÉ DE L'EAU				Position de sélection	Quantité de Sels(gramme/cycle)
dH	fH	Clarke	mmol/l
0~5 0~9 0~6			0~0.94	H1	0
6-11	10-20	7-14	1.0-2.0	H2	9
12-17 21-30	15-21		2.1-3.0	H3	12
18-22 31-40	22-28		3.1-4.0	H4	20
23-34 41-60	29-42		4.1-6.0	H5	30
35-55 61-98	43-69		6.1-9.8	H6	60

Remarque:1

1 dH=1,25 Clarke=1,78 fH=0,178mmol/l

DH:degréallemand

fH : degré français

Clark: degré Britannique

Remarque:2

Le réglage d'usine est, par défaut: HAN 50242)

Contactez vous fournisseur d'eau local pour connaître la durée de l'eau dans votre zone.

REMARQUE: Si vous modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section.

ADOUCISSEUR D'EAU

La durée de l'eau dépend de l'endetroit où l'on se trouve. Si vous utilisez de I'eau dure avec votre lave-vaiselle, des dépôts se formeront sur la vaissele et les ustensiles.

Cet appareil est equipé d'un dispositif spécial d'adoucisseur d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les mineraux prêents dans l'eau.

B. Remplissage du sel dans l'adoucisseur

N'utilise que du sel concu spécialément pour lave-vaisse.

Le réservoir de Sel se trouve sous le panier du bas et se remplit comme suit :

Attention!

N'tilisez que du sel special lave-vaiselle! Tout autre type de sel non specifquement destiné aux lave-vaiselle, en particulier le sel de table, pourait endommager I'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et declinera toute responsabilité quant aux dommages causés.
- Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.

Cela evitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.

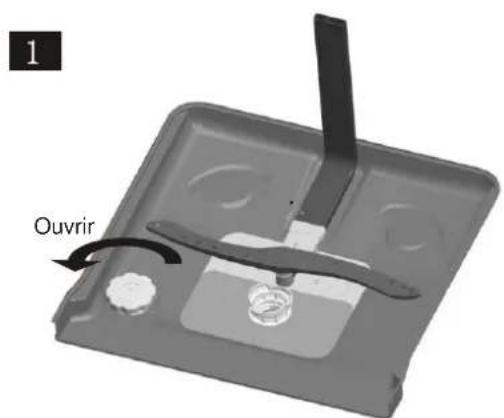

A. Retirez le panier dubas puis dévissez et retirez le bouchon du réservoir de sel 1

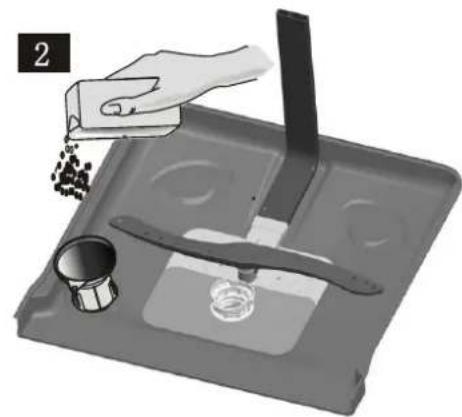

B. Placez le bout de l'entonnoir (fourni) dans le trou et versez 1,5kg de sel environ.
C. Remplisseze le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2
D. Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre.
E. Le témoin lumineux signalant qu'il n'y a plus de Sel s'eteindra une fois le réservoir rempli.
F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtré, la pompe entre autres, pourrait être endommages par l'eau salée. Ceci ne serait pas couvert par la garantie.

REMARQUE:

1. Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissout.

Si voit me dne ne compe pas de temoin lumineux pour le sel sur le panneau de controle, you pouze savoir a peu pres quand remetre du sel dans l'adoucisseur a partir du nombre de cycles de lavage effectues.

1. Si le Sel a un peu débordé au remplissage, lancez un programme de rince (Rinse) ou Express (Rapid) pour retarder le sel en excès.

2. Si la machine a besoin d'être transporte pour cause de démenagement, réparation et autres, veuillez retirer au maximum l'eau du compartment du sel avec un chiffon absorbant, puis refermez bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la maniere indiquée au paragraphe B. B. Remplissage du sel dans l'adoucisseur Sinon, la machine pourrait être sérieusement endommagée, par la corrosion par exemple, tomber en panne etc. Le cas échéant ces problèmes ne seraient pas couverts par la garantie.

C. Ajout du liquide de rinceage.

Distributeur de liquide de rinceage

Le liquide de rincage est librependant le rincage final pour eviter que I'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adherer à la vaisselle. Notre lave-vaisselle est concu pour être utilisé avec du liquide de rincage. Le distributeur de liquide de rincage se trouve dans la porte à cote du compartment de détergent. Pour replir le réservoir du distributeur, ouvre le bouchon et verse le liquide de rincage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

Fonction du liquide de rinceage

Le liquide de rinceage est automatiquement deverse lors du dernier rinceage, pour que le rinceage soit le meilleur possible et pour un sechage sans traces sur la vaiselle.

Attention!

N'utilisez que du liquide de rincage de marques reconnues pour votre lave-vaiselle. Ne mettez dans le réservoir de liquide de rincage aucun autre liquide (par exemple agent nettoyant pour lave-vaiselle, détergent liquide). Cela endommagerait votre apparéil.

Quand faut-il rajouter du liquide de rincage

S'il n'y a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouze savoir s'il faut rajouter du liquide de rincege en regardant la couleur de l'indicateur optique "C" situé à côté du bouchon. Lorsque le réservoir de liquide de rincege est plein, le témoin lumineux est entièrementASF. Au fur et à mesure que le niveau baisse, la taille du pointASF diminue. Ne laissez jamais le niveau de liquide de rincege baisser au-delà de 1/4 plein.

C (Indicateur de liquide de rinceage)

Au fur et a mesure que le niveau de liquide de rincege baisse, la taille du point nombre diminue, comme indiqué sur

l'illustration ci-dessous.

Plein
3/4 plein
1/2 plein
1/4 plein - rajouter du liquide de rincege pour eviter la formation de taches
Vide

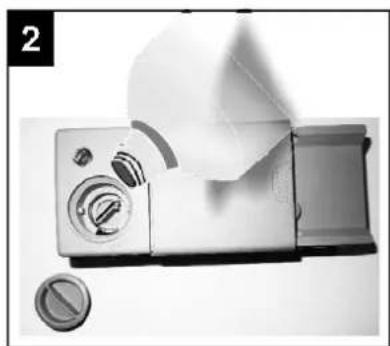

Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche "open" (gauche) et retirez-le.
- Versez le liquide de rincage dans le distributeur, en faisant attention de ne pas trop en metre.
- Remettez le bouchon en place, en l'alignant avec la flèche "open" et en tournant

REMARQUE : En cas de débordement du liquide de rincege pendant le remplissage, essuyez bien avec un

chiffon absorbant pour prévenir toute formation excessive de mousse pendant le cycle de lavage suivant. N'oubliez pas de remettre le bouchon avant de referrer la porte.

Réglage du distributeur de liquide de rincege

Levier de réglage (Rinçage)

Le distributeur de liquide de rincege comporte 4 ou 6 positions de réglage. Commencez toujours avec le distributeur réglé sur « 4 ». S'il y a de petites taches ou si le séchage est insuffisant, augmentez la quantité de liquide de rincege utilisée en retardant le bouchon du réservoir et en faisant tourner le cadran pour lemettre sur la position « 5 ». Si la vaisselle ne sèche toujours pas bien ou que les taches sont toujours là, mettez le levier sur la position supérieure jusqu'à ce que la vaisselle soit impeccable. Le réglage commandé est la position "4" (ce qui correspond au réglage d'usine).

REMARQUE:

Augmentez la dose si vous voyagez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.

D.Fonction du détergent

Les détergents et leurs ingrédients chimiques sont nécessaires pour retarder la saleté, la dissoudre et l'évacuer hors de la machine. La plupart des détergents de qualité dans le commerce sont capables de replir cette mission.

Attention!

Utilisation correcte du détergent

N'utilisez que du détergent concu spécifique pour lave-vaisselle. Conservez-le au frais et au sec.
Ne mettez le détergent en poudre dans le lave-vaisselle que juste avant de démarrer le programme de lavage.

Detergents

Il y a trois sortes de détergents :

1. Avec phosphates et avec Javel
2. Avec phosphates et sans Javel
3. Sans phosphates et sans Javel

Normalement les détergents récents en poudre sont sans phosphates. Ils n'ont pas d'action adoucissant liée aux phosphates. Dans ce cas nous vous recommendons de replir le réservoir de sel avec du sel pour lave-vaisselle même si la durée de l'eau est de seulement 6°dH. Si vous utilisez des détergents sans phosphates avec de l'eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas utilisez plus de détergent pour obtenir un meilleur résultat. Les détergents sans chlore laissent moins de traces blanches. Les taches rebelles et les taches de couleur ne seront pas entierement enlevées. Le cas échéantCHOISSEZ un programme à plus haute température.

Detergent concentré

Les détergents existent en deux catégories, selon leur composition chimique :

• classiques, alcalins avec peu d'ingredients caustiques
• concentrés alcalins avec enzymes naturels

Detergent en tablettes

Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour etre sur(e) que tous les résidus de détergent auront pu etre éliminés.

Compartment à détergent

Vouve devez rajouter du détergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans le tableau des cycles de lavage. Vote lave-vaisselle nécessite moins de détergent et de liquide de rincege qu'un lave-vaisselle classique. En général, une seule cuiller à soupe de détergent est nécessaire pour une charge de vaisselle normale. Augmentez cependant la dose en cas de vaisselle particulièrement sale. Ajoutez toujours le détergent juste avant de démarrer le lave-vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Quantité de dédTangent à utiliser

REMARQUE:

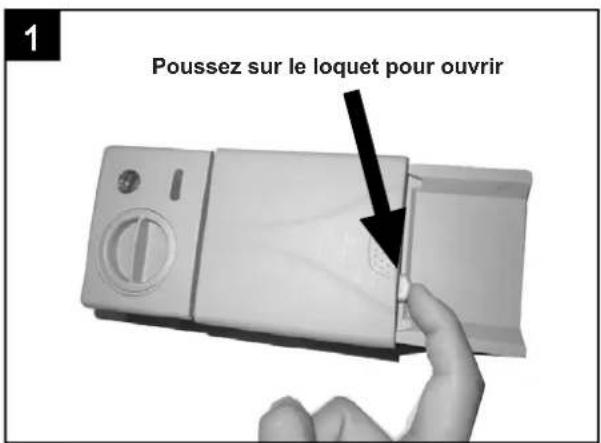

• Si le couvercle est fermé: appuyez sur le bouton d'ouverture. Le couvercle s'ouvre.
• Ajoutez toujours le détergent juste avant de démarrer le cycle de lavage.
• N'utilise que des détergents de marques pour votre lave-vaisselle.

AVERTISSEMENT! Le détergent du lave-vaisselle est corrosif! Veuillez le garder hors de la portée des enfants.

Ajout de détérgent

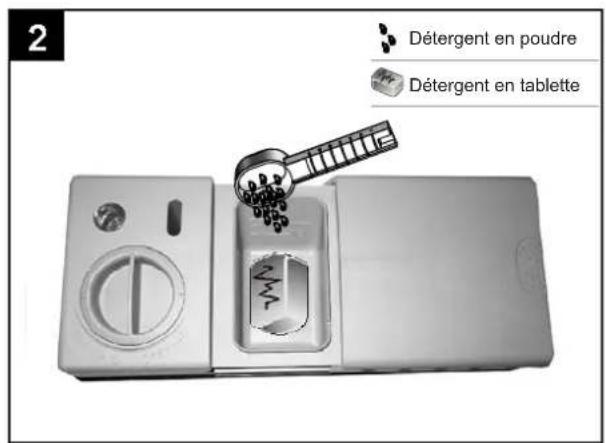

Remplissez le compartment du distributeur de dédTangent avec du dédTangent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :

A. Emplacement du détergent pour le lavage principal.

B. Emplacement du détergent pour le prélavage.

Veuillez aussi suivre pour le dosage et le stockage les recommendations du fabricant figurant sur les paquets de détergents.

Fermez le couvercle et appuyez dessus jusqu'à ce qu'il se verrouille en place.

En cas de vaisselle particulierement sale, mettez une dose de detergent supplémentaire dans le compartment de prélavage. Ce dénergent sera utilisé pendant la phase de prélavage.

REMARQUE:

• Youtouvez les informatons relatives a la quantite de detergent auutiliser pour le programme unique a la derniere page.
• Veuillez noter que des différences sont possibles en fonction du degré de saleté et la durée de l'eau utilisée.
• Veuillez aussi suivre les recommendations du fabricant figurant sur les paquets de détergents.

Fermez le distributeur de dédTergent

Si vous vaisselle n'est pas très sale, vous pouze utiliser une dose de détergent inférieure à celle recommandée.

1. Distributeur

Appuyez sur le couvercle (1) jusqu'à ce qu'il se ferme en faisant un bruit sec (2).

1. Si vous utilisez du détergent en tablettes, lisez les recommandations du fabricant figurant sur l'emballage pour savoir aquel endroit vous devez placer la tablette (par exemple dans le panier à couverts, dans le distributeur de détergent, etc.).

Vérifiez que le couvercle du distributeur est bien fermé, même si vous utilisez des tablettes.

5. Chargement des paniers

Recommendations

Evitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisse.
Utilisez un détergent doux décrit comme "protégeant la vaisse". Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent.
Pour les articles particulierement fragiles, choisissez des programmes à basse température.
Pour eviter toute casse, ne retirez pas la vaisselle et les couverts tout de suite après la fin du programme.

Les articles suivants peuvent /ne peuvent pas aller au lave-vaisselle :

Ne convennent pas

• Les couverts avec manches en bois, en corne, porcelain ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts anciens comportant des parties collées qui ne résistant pas à la chaleur.
• Couverts et vaisselle soudés
• Articles en cuivre ou en étain
• Les articles en cristal
• Les articles en acier ayant tendance à rouiller
  Assiettes et plats en bois
• Articles en fibres synthétiques

Conviennent dans une certaine mesure

• Certains verres qui blanchiront après un certain nombre de cycles de lavage

• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les décors sénégraphiés sur la vaisselle peuvent se décolorer avec les lavages féquents.

Attention : avant et après le chargement des paniers

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparance des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout residu brule dans les poées ou cassetoles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaiselle dans le lave-vaiselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poèles, etc. se placent à l'envers.
2. Ceux qui comportent des courbes ou des creux, de biais pour que I'eau puisse s'écouler.
3. Tous les ustensiles doivent etre disposes avec soin pour quils ne puissant pas se renverser.
4. Tous les ustensiles doivent etre disposés de maniere a ce que les bras d'aspersion puissant se mouvoir sans obstruction pendant le lavage.

REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaiselle car ils pouraient facilement tomber

hors du panier.

Chargez les articles creux comme les poles, les tasses et les verres etc. avec leur ouverture dirigée vers le bas pour que I'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse.
- Les articles de vaisselle et les couverts ne doivent pas etre les uns dans les autres et ne doivent pas se recouvrir.
Pour éviter tout dommage aux verres, ne les laissez pas se toucher.
- Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas.
Le panier du haut est conqu pour le nettoyage des articles les plus delicats tels que les verres, les tasses à thé et à café.
- Les couteaux à lame longue constituent un danger s'il sont ranges pointe vers le haut!
- Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut.
- Ne surchargez pas votre lave-vaiselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchéancement des paniers

Pour eviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommandons de d'abord le panier du bas, puis celui du haut.

Méthode de chargement pour vaisselle ordinaire

Chargement du panier du haut

Le panier du haut est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bolfs et les plats pas trop creux et pas trop sales). Positionnéz la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

Chargement du panier du bas

Nous vous recommendons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poèles, couvercles, plats et bolts à servir, comme indiqué ci-dessous. Il est préféable demettre les plats à servir et les couvercles sur le côte pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Nousyourappelonsque:

Les casseroles, saladiers, etc., doivent toujours etre places a l'envers.
Les articles presentant des parties creuses doivent etre placés de biais pour que I'eau puisse s'évacuer.
Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poées, ou des articles de plus grandeaille.

Ajuster le compartmentement supérieur

La hauteur du panier supérieur peut etre ajustee tasy pour gagner de l'espace soit dans le panier inférieur, Pour p lorsque le panier supérieur est en position haute, soit dans le panier supérieur, lorsque celui-ci est en positionasse.Soulevez le panier pour la placer en position haute et se servir de la poignee laterale pour le descendre en positionasse.

Soulevez le panier en position haute

Presse la poignee pour abaisser le panier

roULETTEs

Pour replier les étagères portetasses

Pour permettre un meilleur emplement des poèles et des casseroles, les pointes peuvent se replier comme illustré à

Pointes repliables du panier du bas

Pour permettre un meilleur emplement des poêles et des cassetoles, les pointes du panier du bas peuvent se replier comme illustré à droite.

Panier à couverts

Les couverts doivent etre placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte des compartments lateraux, les cuillers doivent etre disposées séparément dans les trous prevus à cet effet, et les ustensiles les plus longs doivent etre places a plat sur le devant du panier du haut comme indiqué sur l'image.

AVERTISSEMENT!

Ne laissezaucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.

• Disposez toujours les ustensiles pointus la pointe vers le bas !

Pour vous securité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que :

• Ils ne soient pas collés les uns aux autres.
• Les couverts soientrangésmanche en bas.
• Mais que les couteaux et autres ustensiles potentiellement dangereux sont ranges pointe en bas.

6. Demarrer un programme de lavage

Tableau des cycles de lavage

REMARQUE: ( ) signifie qu'il faut rajouter du liquide de rincege dans le réservoir

Programme	Informations pour lechiox du	Description du cycle	Détergent prélavage /lavage	Durée du cycle (min)	Energie (Kwh)	Eau (L)	Liquide de
Intensif	Pour la vaisselle très sale et les casseroles, poèles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C) Lavage (60°C) Rincage Rincage Rincage (65°C) Séchage	5/25g (ou ∅n 2)	160	1.5	18.5	★
Normal	Pour la vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop sales.	Prélavage (45°C) Lavage (55°C) Rincage Rincage (65°C) Séchage	5/25g	180	1.25	15	★
ECO (*EN 50242)	Cycle quotidien standard pour vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop	Prélavage Lavage (45°C) Rincage (65°C) Séchage	5/25g	185	1.02	12	★
Verre	Pour la vaisselle peu sale et les verres	Prélavage Lavage (40°C) Rincage Rincage (60°C) Séchage	5/25g	120	0.85	14.5	★
90 Min	Pour vaisselle légèrement sale ne nécessitant pas un séchage intensif.	Lavage (65°C) Rincage Rincage (65°C) Séchage	30g	90	1.35	12.5	★
Rapide	Un cycle court pour une vaisselle légèrement sale, ne nécessitant pas de séchage.	Lavage45°C Rincage Rincage55°C	20g	40	0.75	11.5

REMARQUE:

*EN 50242 : Ce programme constitue le cycle test pour la norme europeenne, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité: 1 c²uvents
• Position du panier haut : roues supérieures sur rails
• Position de réglage du liquide de rincege : 6
• Puissance d'entrée: 0.49W; puissance en sortie: 0.45W

Metre en marche l'appareil

Lancer un cycle de lavage

1 Sortez les paniers du haut et du bas, chargez la vaiselle puis rentrez les paniers. Il est recommendé de charger le panier du bas en premier, puis celui du haut (voir la section intitulée "chargement des paniers").
2 Rajoutez le détergent (voir la section intitulée « Sel, détergent et liquide de rinceage »).
3 Insérez la fiche du cordon d'alimentation dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V /50 Hz, les specifications de prise 10A 250V alternatif. Vérifiez que le robinet d'arrivée d'eau est ouvert et délivre la puissance maximum.
4 Fermez la porte, appuyez sur le bouton On/Off (Marche/Arrêt), et le témoin lumineux de fonctionnement s'allumera.
5 Appuyez sur le bouton du Programme, le programme de lavage se modifie selon la sequence suivante : Eco->Verre->90 min->Rapide ->Intensif->Normal

Une fois le programme selectionné, le témoin lumineux correspond s'allume. Puis appuyez sur Demarrage/Pause, le lavevaisselle démarre.

Lorsque you appuyez sur le bouton Demarrage/Pause pour interrompre momentanement le lavage, l'écran lumineux arrête de clignoter et le lave-vaisse émettra un son chaque minute jusqu'à ce qu'on appuie sur la touche Demarrage/Pause à nouveau.

Changer le Programme

Commentaires préalables :

1 Un cycle en cours ne peut etre modifie que s'il a commencé depuis peu de temps. Sinon le detergent a pu deja se repandre et I'eau déjà s'évacuer. Dans ce cas, il faut remetre du detergent dans le compartment (voir la section intitulée "Rajout de detergent").
2 Appuyez sur la touche Demarrage/Pause, puis maintenez le bouton de programme enforcé pendant au moins 3 secondes, la machine se met en mode veille, vous pouvez alors changer le programme pour le cycle désire (voir la section intitulée « Demarrer un programme de lavage »). . .").

REMARQUE: Si vous ouvrez la porte, le programme de lavage s'interrompt momentanément (« pause »). Le témoin de programme arrête de clignoter et le lave-vaiselle émet un signal sonore une fois par minute jusqu'à la porte soit refermée. Une fois la porte reférmée, la machine se remettra à fonctionner après environ 10 secondes.

Une assiette oubliee?

Vou puez rajouter une assiette ou autre article oublie tant que le compartment du détergent ne s'est pas ouvert.

1 Appuyez sur la touche Demarrage/pause pour arreter le lavage.
Entrouvre la porte.
8 Une fois que les bras d'aspersion ont cesser de tourner, vous pouvez ouvrir la portecompletement.

4 Rajoutez les assiettes oubliées.
5 Refermez la porte
6 Appuyez sur le bouton Demarrage/Pause, le lavevaisselle redemarre après 10 secondes environ.

A la fin du cycle de lavage

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvre la porte du lave-vaisselle.

Attendez quelques minutes avant de décharger le lave-vaisse pour éviter de manipuler la vaisse et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils secheront également mieux ainsi.

• Eteindre le lave-vaissette

Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé.

1. Eteignez l'appareil à l'aide du bouton ON/OFF.

2. Fermez l'arrivee d'eau!

3. Ouvrez la porte avec précaution.

La vaisse chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.

Ouvre la porte du lave-vaiselle, laissez-la entrouverte et attendez quelques minutes avant desterolir la vaiselle. La vaiselle sera moins chaude et sechera可以更好 ainsi.

• Déchéancement du lave-vaissele

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz le panier du bas avant le panier du haut. Cela permet d'eviter que de l'eau tombe du panier du haut sur le panier du bas.

A VERTISSEMENT!

Il est dangereux d'ouvrir la porte lorsque la machine est en marche, car l'eau chaude peut vous brûler.

7.Nettoyage et entretien

Système de filtration

Le filtrer permit d'éviter que de gros restes de nourriture et autres objets puissant passer dans la pompe. Ces résidus pourrait bloquer le filtrer, c'est pourquoit ils doivent être retirés.

Le système de filtration consiste en un filtré dégrossissant, un filtré plat (Filtre principal) et un microfiltre (Filtre fin).

Filtre principal 1 Les particules de nourriture et de saleté recueillies dans ce filtre sont pulverisées par un jet d'eau spécial sur le bras d'aspersion inférieur et eliminées via l'évacuation d'eau.

Filtredegrossisseur 2

Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pouraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour-retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.

Filtre fin 3

Ce filtre retient les particules de nourriture et de saleté dans le faisard pour éviter qu'elles se redéposent sur la vaisse en cours de lavage.

Dispositif de filtrage

Le dispositif de filtrage permit de retirer efficacement les particules de nourriture de I'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit etre nettoyeregulierement. Pour cette raison, c'est une bonne idee de retirer tout residu important de nourriture pris dans le filtre apres chaque cycle de lavage, en rincant le reipient et le filtre en demi-cercle a I'eau courante. Pour retirer le disposifde filtrage, tirez I'anse du reipient vers le haut.

AVERTISSEMENT!

N'utilisez jamais votre lave-vaisse sans ses filtres bien en place.

Un mauvais positionnement des filtres peut réduire la performance de votre apparéil et endommager la vaisselle.

Etape 1: tournez le filtré dans le sens inverse des aiguilles d'une montre.
Etape 2: Retirez le dispositif de filtration

REMARQUE : Lorsque vous suivez cette procEDURE de l'etape 1 à l'etape 2, le dispositif

de filtrage sera retire; pour le réinstaller, suivez la procEDURE de l'etape 2 à l'etape 1.

Lorsque you suivez cette procedure de l'etape 2 a l'etape 1, le dispositif de filtrage sera remis.

Remarques :

• Inspectez les filtres pour vérifier qu'il n'y a pas d'obstruction après chaque'utilisation.
  En devissant le filtre degrossissant, vous pouvez retirer l'ensemble du dispositif de filtrage. Retirez tout residu de nourriture et nettoyez les filtres à l'eau courante.

REMARQUE : L'ensemble du dispositif de filtrage doit etre nettoye une fois par semaine.

Nettoyage du filtré

Pour nettoyer le filtrde degrossissant et le filtrte fin, utilisez une brose de menage. Assembliez de nouveau les differents filtres comme indique sur les illustrations de la page precedente et remette en place l'ensemble du dispositif de filtrage dans le lavevaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

AVERTISSEMENT! Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut etre nettoyec jeeste a l'aide d'un chiffon tegerement humide. Ares nettoyage, veillez a bien secher.

Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour apparéils menagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lavevaisselle.

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénétre dans le dispositif de verrouillage de la porte etatteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.

A VERTISSEMENT!

N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la portecar cela pourrait endommager le dispositif de verrouillage de la portecet les composants électriques.

N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Protection contre le gel

Veuillez prendre des mesures contre le gel pour protégger votre lave-vaiselle en hiver. ÀpRES chaqueutilisation de votre lave-vaiselle, veuillez suivre la procEDURE suivante :

1. Debranchez le courant electrique alimentant le lave-vaisselle.
2. Fermez l'arrivee d'eau et debranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Evacuez l'eau du tuyau d'arrivee d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour recuperer I'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau du faisard avec une éponge.

REMARQUE: si vous lave-vaiselle ne fonctionne plus à

cause du gel, contactez un réparateur professionnel.

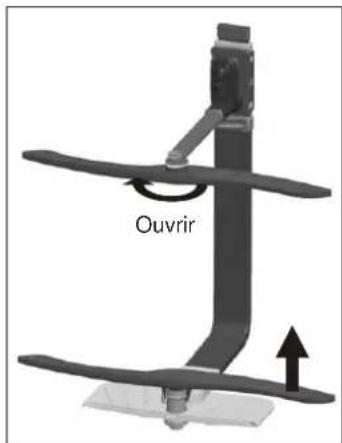

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulierement pour retarder les dépôts mineraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour retarder le bras d'aspersion du haut, tenez l'écrou et faites tournier le bras d'aspersion dans le sens des aiguilles d'une montre pour le retarder.

Pour-retirer le bras d'aspersion du bas,retirez-le simplement en tirant vers le haut. Lavez les bras d'aspersion dans de I'eau savonneuse chaude, et nettoyez-les avec unerosse douce.Remette-zes en place après les avoir bien rincés.

Pour garder votre lave-vaisselle en bon état

^ 念 Apreeschaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laisser que la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

Débranche le courant

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

- Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lavevaisselle, n'utilise aucun solvant ou produit de nettoyage abrasifs.

N'utilisez qu'un chiffon doux, humide et chaud. Pour retirer des taches ou des traces des surfaces interieures, utilisez un chiffon légarement humidifié avec de l'eau additionnée d'un peu de vinaigre, ou un produit nettoyant concu spécifique pour les lave-vaisselle.

- En cas de non-utilisation prolongée

Nous vous recommendons d'effectuer un cycle de lavage avec le lave-vaisselide, puis de débrancher le cordon de la prise électrique, fermer l'arrivée d'eau et de laisser la portedu lave-vaisse entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de I'appareil.

- Déplacer l'appareil

Si vous doivent émettre l'apparéil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

- Joints

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,

8. Instructions d'installation

Mise en place

Placez le lave-vaisselle dans la position désirée. Sa face arrière (dos) doit toucher le mur derrière lui, et les côtes se placent le long du mur ou des meubles contigus. Le lave-vaisselle comporte des tuyaux d'arrivée et d'évacuation d'eau qui se peuvent se placer à gauche ou à droite pour faciliter l'installation.

Mise à niveau

Une fois que vous avez mis le lave-vaisselle en place, la hauteur du lave-vaisselle peut être modifiée en vissant ou dévisant au niveau des pieds. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2" degrés.

A propos des branchements électriques

A AVERTISSEMENT!

Pour votre sécurité personnelle:
N'utilisez pas de rallonge ou fiche d'adaptation avec cette machine.
Vous ne devez, en aucune circonce, couper ou-retirer le raccordement à la terre du cordon de l'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaiselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommendé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

A Verifiez qu'il existe un branchement à la terre conforme avant utilisation

Branchement électrique

Vérifie que la tension et la fréquence de l'alimentation électrique correspondant aux specifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet apparéil que sur une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous souhaitez brancher l'appareil ne convient pas, faites replacer cette prise只想 que d'utiliser des adaptateursurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.

Raccordement à la prise d'eau froide

Raccordez le tuyau d'arrivée de l'eau froide à une prise avec embouchure filgete jusqu'à ce qu'il soit bien serré.

Si les tuyaux de l'eau sont neufs ou sils sont restés longtemps inutilisés, faites couler l'eau jusqu'à ce qu'elle devienne limpide et depourvue d'impureté. Faute de quoi, vous risquez un engorgement au point d'arrivée de l'eau qui abimerait votre lave-vaisse.

AVERTISSEMENT!

Merci de fermer l'arrivee d'eau apres utilisation

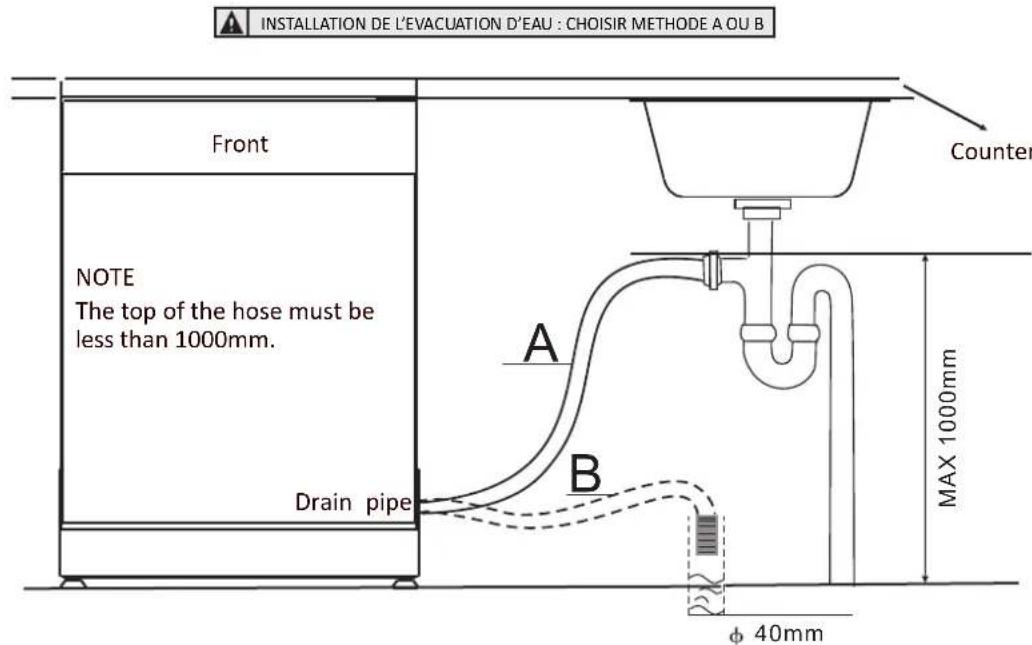

Branchement de l'évacuation d'eau

Insérez le tuyau de vidange dans un tuyau d'évacuation d'un diamètre minimum de 40mm, ou laissez le tuyau se déverser dans l'évier, à condition de ne pas le couder ni l'écraser. L'extrémité haute du tuyau doit se trouver à moins de 1000mm de haut.

Comment retirer l'eau en excès des tuyaux

Si I'évier se trouve à plus de 1000mm (1m) par rapport au sol, l'eau en excès ne peut pas s'évacuer directement dans I'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que I'évier.

Sortie d'eau

Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.

Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'écrasement.

Rallonge de tuyau d'évacuation

Si you devez utilise une rallonge pour I'eau de vidange, assurez-vous d'utiliser un tuyau de type similaire. Celui-ci ne doit pas exceder 4 metres de long, sinon la capacité de nettoyage du lave-vaisselle pourrait en etre diminuée.

Branchement sur siphon

Le branchement d'évacuation doit être à une hauteur inférieure à 1000mm au-dessus du fond du lavevaisselle. Le tuyau d'évacuation doit être bien fixé en place.

Démarrer le lave-vaisselle

Il convient de vérifier les points suivants avant de lancer le lave-vaisselle.

Le lave-vaisselle est installe correctement et bien a plat
La vanne d'admission est ouverte
Il n'y a pas de fuite au niveau des branchements des conduites.
4 Les fils sont bien branchés
L'appareil est alimenté en électricité
6 Il n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation
Tous les éléments d'emballage et documents imprimés doivent etre retirés du lave-vaisselle

Attention:Après installation, gardez bien ce manuel.

Son contenu sera très utile à tous les utilisateurs.

9. Guide de dépannage

Avant d'appeler un réparateur

Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir appeler un réparateur.

Problèmes techniques	Problème	Causes possibles Solutions à explorer
	Le lave-vaiselle ne démarre pas	Fusible brûlé ou circuit disjoncté	Remplacez le fusible ou remettez en route le circuit. Débrancher tous les autres apparèils partageant le circuit électrique avec le lave-vaiselle
		L'appareil n'est pas allumé. La pression d'eau est trop BASSE	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché sur la prise électrique murale. Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée	Fermez et verrouillez bien la porte.
	L'eau ne s'évacue pas du lave-vaiselle	Le tuyau de vidange forme un coude	Vérifiez le tuyau de vidange.
		Le filtre est obstrué	Vérifiez le filtre dégrossisseur (voir le paragraphe intitulé « Nettoyage du filtre »)
		L'évier est bouché	Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. Si le problème seTrouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier plutôt que d'un réparateur pour lave-vaiselle.
Problèmes généraux	Présence de mousse dans la cuve	Mauvais détergent	N'utilise que du détergent spécial pour lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et verrouillez le lave-vaiselle, puis sélectionnez n'importe quels programme. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifie que la mousse a disparu. Répétez l'opération si nécessaire.
		Liquide de rincege en excès	Si le liquide de rincege a débordé ou s'est déversé en dehors de son réservoir, essuyez-le immidiatement
	Taches à l'intérieur de la cuve	Usage de détergent contenant du colorant	Vérifiez que le détergent utilisé ne contient pas de colorants.
	Film blanc sur les surfaces interieures	Prôleme liés à la présence de mineraux dans une eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaiselle, en utilisant des gants. N'utiliseaucertain autre type de détergent que celui pour lave-vaiselle, à cause du risque de formation de mousse ou de bulles.
	Présence de taches de rouille sur les couverts	Les articles concernés ne sont pas inoxydables
		Le cycle de lavage recommandé n'a pas été lancé après ajust de sel. Des résidues de sel ont contaminé le cycle de lavage.	Après avoir rajouté du sel déclenchez immidiatement un cycle de lavage rapide, sans couverts dans le lave-vaiselle et sans activer la fonction Turbo (si applicable).
		Le couvercle du réservoir de sel n'est pas bien fermé	Vérifiez le bouchon et le serrage.
Bruits	Bruit de chocol dans la cuve	Un bras asperseur cogne contre quelques chose dans un panier	Interrompez le programme, et rangez moins les articles qui font obstruction à la rotation du bras asperseur.
	Bruit de cliquetis dans la cuve	Des couverts se promènent dans la cuve	Interrompez le programme et rangez les couverts concernés.
	Cognement dans les canalisations	Bruit lié à l'installation sur site ou à un problème dans la tuyaauterie.	N'affecte normalément pas le fonctionnement du lave-vaiselle. En cas de doute, contactez un plombier qualifié.
Résultat de lavage décevant	Problème	Causes possibles Solutions à explorer
	La vaisselle n'est pas propre	La vaisselle n'a pas été chargée correctement	Voir la section "Chargement des paniers".
		Le programme choisi n'était pas(assez puissant.	Choisissez un programme plus intensif.Consultez le « Tableau des cycles de lavage ».
		Pas(assez de détergent.	Utilisez plus de détergent, ou changez-en.
		Des articles de vaisselle ontbloqué le mouvement desbras asperseurs.	Chargez mieux la vaisselle et vérifie que les bras d'aspersion peuvent tourner librement.
		Le dispositif de filtrage à labase de la cuve n'est paspropre ou n'est pas installécorrectement.Cela peut bloquer lemouvement des brasd'aspersion.	Nettoyez et installez le dispositif de filtrage correctement.Nettoyez les bras asperseurs. Voir la section « Nettoyage des brasd'aspersion ».
	Les verres ont blanchi	Résultat d'une combinaisond'une eau douce et dedetergent en excès.	Utilisiez moins de détergent si votre eau est douce et choisissez uncycle de lavage plus court pour laver les verres et les rendepropres.
	Marques noires ougrises sur la vaisselle	Des ustensiles en-aluminium ontfrotte contre la vaisselle.	Retirez les marques avec un nettoyant légèrement abrasif.
	Il reste du détergent dans lescompartiments àdétergent	De la vaisselle mal disposée agéné l'ouverture du distributeurà détergent	Disposez mieux la vaisselle.
Séchageinsuffisant	La vaisselle ne sèchepas	Mauvais chargement	Suivez bien les indications données pour le chargement de lamachine.
		Trop peu de liquide de rinceage	Augmentez la quantité de liquide de rinceage / rajoutez du liquidédans le réservoir.
		La vaisselle a été retiree trop;tôt	Ne videz pas toute lave-vaisselle immédiatement après la fin ducycle. Entrouvre la porte pour laisser échapper la vapeur. Necommencze à décharger le lave-vaisselle que quand la vaisselsest à peine tiède au toucher. Commencez par le panier du bas.Cela évite de faire tomber des gouttes d'eau du panier du hautsur la vaisselle du panier du bas.
		Sélection d'un programmeinadaptéLe revêtement des couverts estd'une qualité médiocre	Le programme court fonctionne à une température plus BASSe performance de lavage en est également diminuée . Choisissezun programme plus long.L'eau d'airneins facilement avec ce type de vaisselle.Les couverts et la vaisselle de ce type ne convennent pas pour unlavage en lave-vaisselle.

Codes d'erreur

En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertier :

En cas de débordement, fermez l'arrivée d'eau principale avant d'appeler un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisse.

Spécifications techniques

Hauteur: 845mm
Largeur: 598mm
Profondeur :	610mm
Pression d'eau 0,04-1,0 MPa
Alimentation électrique : voir plaque signalétique
Capacité : couverts	12

Chargement des paniers selon En50242

1. Panier du haut

Tasses
Soucoupe

Verres

Petit bol

Bolaille moyenne

Bol grandeaille

Assiettes à dessert

Assiettes plates

Assiettes creuses

Plat ovale

2. Panier du haut

3. Panier à couverts

1 cuillers à soupe

2 fourchettes

3 couteaux

4 cuilleres à café

5 petite cuillers

6 cuillers à servir

7 fourchettes a servir

8 Louche

Les informations pour les tests de comparaison sont en conformité avec la norme EN 50242, comme suit :

Capacité : 12 couverts

Position du panier haut : Position basse

Programme : Eco

Position de réglage du liquide de rincege: 6

Réglage de l'adoucisseur : H4

Fiche technique

Feuille de données lave-vaiselle selon la Directive 1059/2010 de l'Union europeenne :

Fabricant	ORIMA
Type / Description	OR 12-717 W/OR 12-717 X
Couverts standard	12
Classe énergétique 1	A+
Consommation annuelle d'énergie 2	290 kwh
Consommation d'énergie d'un cycle normal	1.02 kWh
Consommation électrique en mode arrêt	0.45W
Consommation électrique en mode veille	0.49W
Consommation d'eau annuelle 3	336 0 liter
Classe Efficacité de séchage 4	A
Cycle normal 5	ECO 45°C
Durée de programme d'un cycle normal	185 min
Niveau sonore	49 dB(A) re 1 pw
Montage	Pose Libre
Hauteur	84.5 cm
Largeur	59.8 cm
Profondeur (avec les connecteurs)	61cm
Consommation électrique	1760-2 00 W
Tension évaluée / fréquence	220-240 V~ 50 Hz
Pression d'eau	0.4-10 bar = 0.04-1 MPa

Note:
1) A + + + (efficacité maximale) à D (efficacité la plus BASSE)
2) Consommation d'énergie 290 kWh par an, basé sur 280 cycles standards utilisant l'eau froide et la consommation des modes BASSE puissance. La consommation d'énergie réelle dépendra de comment l'applièit est utilisé.
3) Consommation d'eau 3360 litres par an, basé sur 280 cycles standards. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé.
4) A (efficacité maxime) à G (efficacité la plus BASSE)
5) Ce programme convient pour la vaisse lormalement sale, c'est le programme le plus efficace en terme de consommation d'énergie et d'eau.

Le disposifit respecte les directives européennes et les normes de livreaison :

LVD 2006/95/EC
EMC2004/108/EC
ErP 2009/125/EC

Les suscrites valeurs ont ete mesureres conformement aux normes sous les conditions de fonctionnement indiquees.

Les résultats peuvent varier de façon considérable selon la quantité et le degré de salissure des plats, la durée de l'eau, la quantité de détergent, etc.

Le manuel est basé sur les normes et les régles de l'Union europeenne.
