PDML905 171.170 - Table de mixage Power Dynamics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Table de mixage
Nombre de canaux	Non spécifié
Connectivité	Entrées XLR, RCA, Jack
Alimentation	Alimentation secteur
Dimensions	Non spécifié
Poids	Non spécifié
Utilisation	Mixage audio pour événements, concerts, enregistrements
Maintenance	Nettoyage régulier des surfaces, vérification des connexions
Sécurité	Utiliser avec une alimentation appropriée, éviter l'humidité
Informations supplémentaires	Consulter le manuel d'utilisation pour les spécificités techniques

FOIRE AUX QUESTIONS - PDML905 171.170 Power Dynamics

Comment connecter ma table de mixage Power Dynamics PDML905 à un ordinateur ?

Utilisez un câble USB pour connecter la table de mixage à un port USB de votre ordinateur. Assurez-vous que les pilotes nécessaires sont installés.

Que faire si le son est distordu lors de l'utilisation de la table de mixage ?

Vérifiez les niveaux de gain sur chaque canal et ajustez-les. Assurez-vous également que les haut-parleurs ou écouteurs sont correctement connectés et fonctionnent normalement.

Comment régler les effets sur ma table de mixage PDML905 ?

Utilisez les boutons ou les faders dédiés aux effets sur la table pour ajuster les paramètres. Consultez le manuel pour des instructions spécifiques sur chaque effet.

Ma table de mixage ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que le câble d'alimentation est en bon état. Essayez de brancher la table sur une autre prise électrique.

Est-il possible d'enregistrer le son directement depuis la table de mixage ?

Oui, vous pouvez enregistrer le son en utilisant la sortie USB de la table de mixage connectée à un logiciel d'enregistrement sur votre ordinateur.

Comment effectuer une mise à jour du firmware de la PDML905 ?

Téléchargez la dernière version du firmware depuis le site Web de Power Dynamics et suivez les instructions fournies pour le mettre à jour via USB.

Que faire si je ne peux pas entendre le son de la table de mixage ?

Assurez-vous que le volume principal et le volume des canaux sont réglés sur un niveau audible. Vérifiez également que les sorties audio sont bien connectées.

Comment utiliser les entrées micro sur la table de mixage ?

Connectez un microphone à l'une des entrées micro XLR. Ajustez le gain du canal correspondant pour un son optimal.

Puis-je utiliser des écouteurs avec la table de mixage ?

Oui, vous pouvez brancher des écouteurs sur la sortie casque de la table de mixage. Ajustez le niveau de sortie pour un confort d'écoute.

Quels types d'appareils puis-je connecter à la Power Dynamics PDML905 ?

Vous pouvez connecter des microphones, des instruments de musique, des ordinateurs, des lecteurs audio et d'autres sources sonores via les entrées disponibles.

MODE D'EMPLOI PDML905 171.170 Power Dynamics

Nous vous remercions d'avoir choisi cette table de mixage Power Dynamics.

Veuillez lire la présente notice avant toute utilisation.

Avertissement :

• Veuillez lire la présente notice avant toute utilisation.
• Conservez la notice pour pouvoir vous y reporter ultérieurement.
• Conservez l'emballage d'origine pour transporter votre appareil en toute sécurité.
• Pour utilisation en intérieur uniquement.
• Avant la première utilisation, faites vérifier l'appareil par un technicien qualifié.
• L'appareil contient des composants porteurs de tension. N'OUVREZ JAMAIS la table de mixage.
• Débranchez toujours l'appareil en tenant le cordon secteur par la prise, ne tirez pas dessus.
• Ne branchez pas et ne débranchez pas l'appareil avec les mains humides.
• Si la prise ou le cordon secteur sont endommagés, seul un technicien qualifié peut les réparer.
• Si l'appareil est endommagé et si les composants intérieurs sont visibles, ne branchez pas l'appareil au secteur.
• Seul un technicien qualifié peut effectuer les réparations, le remplacement de la lampe.
• Reliez cet appareil exclusivement à une prise 230 V\~/50 Hz avec terre et 10-16 A.
• Ne placez pas l'appareil près de sources de chaleur.
• Débranchez toujours l'appareil pendant un orage ou en cas de non utilisation prolongée.
• Si l'appareil n'a pas été utilisé pendant une longue période, de la condensation peut se former dans le boîtier. Laissez l'appareil atteindre la température ambiante avant toute utilisation.
• Conservez l'appareil hors de la portée des enfants.
• Tous les réglages de canaux et le réglage de volume master doivent être mis sur zéro avant d'allumer l'appareil.
• Déplacez les faders de réglage de volume lentement, toute variation rapide peut entraîner une surcharge des haut-parleurs.
• Pour éviter toute surcharge de l'amplificateur, ne réglez pas le niveau de volume trop haut.
• Eteignez l'amplificateur en dernier et allumez-le en premier.
• N'utilisez pas d'aérosols pour nettoyer les potentiomètres. Les résidus éventuels peuvent créer des dépôts. En cas de problème, contactez votre revendeur.

Caractéristiques :

• Avec lecteur USB/SD et effet Delay
• Alimentation fantôme +48 V
• Inserts canaux pour entrées mono
  • AUX depuis chaque canal

MIC 1 2 3 INSERT LINE MIC 2 INSERT UNE MIC 3 INSERT UNE MIC 4 INSERT LINE MIC 5 6/7 LENT(8mm) REC 8/9 LENT(8mm) RIGHT LENT(8mm) RIGHT AUX 15 EFFECT PHONES 18 POWER Dynamics Power Dynamics Power Dynamics MAIN OUT MAIN BALANCE R PDM-L905 16 22 23 24 19 USB POWER GIP -4+ - -4 USB OUTPUT ON DIGITAL ECHO EFFECTS TIME UP DOWN MAIN

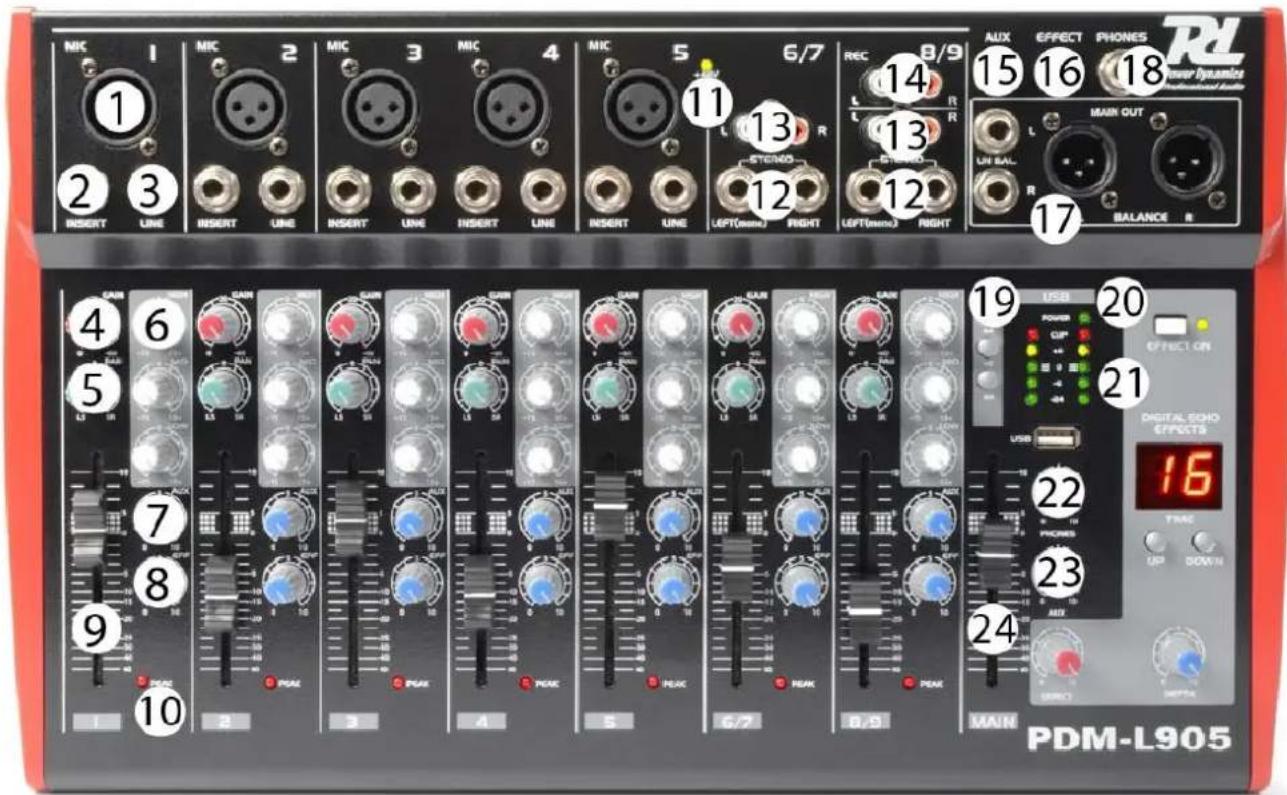

FACE AVANT

1. Entrée XLR MIC
2. Prise jack 6,35 canal INSERT - TRS
3. Prise jack 6,35 entrée LINE
4. Potentiomètre de réglage de GAIN par canal
5. Réglage PAN (symétrique D/G) par canal
6. Réglages égaliseur 3 bandes (HIGH/MID/LOW) par canal
7. Réglage AUX par canal
8. Potentiomètre EFF : delay interne ou sortie EFFECT par canal
9. Fader de volume de canal
10. LED PEAK par canal
11. Interrupteur alimentation fantôme +48 V pour micro
12. Entrée ligne stéréo 2 x jack 6,35
13. Entrée ligne stéréo - 2 x RCA
14. Sortie REC- record out sur 2 x RCA
15. Sortie AUX-jack 6,35
16. Sortie EFFECT jack 6,35 (prioritaire sur effet Delay)
17. Sortie Master L + R
18. Sortie PHONES, jack 6,35 stéréo
19. Utilisation lecteur USB/SD
20. LED témoin POWER
21. VU-mètre et LEDs CLIP pour sortie D + G
22. Réglage signal PHONES
23. R2glage AUX
24. Fader Master – réglage de volume master

1 OFFSET UP 2 DIGITAL CARD EFFECTS 16 TIME UP DOWN 3 4 5

6 Effet ON/OFF
7 Affichage
8 Sélecteur d'effet UP/Down
9 Volume Effet
10 Profondeur Effet

Caractéristiques techniques :

Entrée micro symétrique électroniquement

Réponse en fréquence.... 20 Hz à 20 kHz

Plage Gain ....+14 dB à + 60 dB

Rapport signal/bruit 120 dB E.I.N

Entrée Ligne ...... symétrique électroniquement

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain....-6 dB à +38 dB

Rapport signal/bruit 95 dB E.I.N

Canaux stéréo

Réponse en fréquence 20 Hz à 20 kHz

Plage Gain .... ligne : -8 à +15 dB / Mic : +13 à +60 dB

Rapport signal/bruit.....ligne:96 dB / mic :104 dB E.I.N

Egaliseur

LOW 50 Hz, +/- 15 dB

MID 700 Hz, +/- 15 dB

Sortie :+28 dBu symétrique / +22 dBu asymétrique

AUX Send +22 dBu asymétrique

EFF Send +22 dBu asymétrique

Tape out +22 dBu asymétrique

Sortie casque ....+15 dBu / 150

Ne jetez pas les produits électriques dans la poubelle domestique. Déposez-les dans une décharge. Demandez conseil aux autorités ou à votre revendeur.

Données spécifiques. Les valeurs actuelles peuvent légèrement varier d'un appareil à l'autre. Tout droit de modification réservé sans notification préalable.
