Caractéristiques techniques	Poêle à bois Wamsler MLine, puissance nominale de 8 kW, rendement de 80%, capacité de chauffage jusqu'à 120 m².
Type de combustible	Bois, bûches de 30 cm maximum.
Dimensions	Largeur : 50 cm, Hauteur : 110 cm, Profondeur : 40 cm.
Poids	150 kg.
Utilisation	Chauffage d'appoint ou principal, idéal pour les maisons individuelles.
Entretien	Nettoyage régulier du foyer et des conduits, vérification annuelle par un professionnel.
Sécurité	Équipé d'un système de sécurité contre la surchauffe, conforme aux normes CE.
Informations générales	Garantie de 5 ans, design moderne et épuré, disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - MLine Wamsler

Comment régler la température de mon Wamsler MLine ?

Pour régler la température, utilisez le thermostat situé sur le panneau de contrôle. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter la température et dans le sens inverse pour la diminuer.

Que faire si mon Wamsler MLine ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous également que le thermostat est réglé au-dessus de la température ambiante. Si le problème persiste, consultez le manuel d'utilisation pour des instructions supplémentaires.

Comment nettoyer mon Wamsler MLine ?

Éteignez l'appareil et débranchez-le avant de le nettoyer. Utilisez un chiffon doux et humide pour essuyer l'extérieur. Pour l'intérieur, suivez les instructions de nettoyage dans le manuel d'utilisation, en utilisant des outils appropriés pour éviter d'endommager les composants.

Mon Wamsler MLine fait un bruit étrange, que faire ?

Un bruit inhabituel peut indiquer un problème. Vérifiez si des objets bloquent le ventilateur ou les grilles d'aération. Si le bruit persiste, éteignez l'appareil et contactez le service après-vente pour une inspection.

Quelle est la consommation énergétique du Wamsler MLine ?

La consommation dépend du modèle spécifique et des réglages utilisés. En général, consultez la fiche technique de votre appareil pour obtenir des informations détaillées sur la consommation énergétique en kWh.

Comment savoir si mon Wamsler MLine nécessite un entretien ?

Vérifiez régulièrement les filtres et les grilles d'aération pour vous assurer qu'ils ne sont pas obstrués. Si vous remarquez une diminution de la performance ou des odeurs inhabituelles, il est conseillé de procéder à un entretien.

Est-ce que je peux utiliser le Wamsler MLine dans une salle de bain ?

Il est recommandé de ne pas utiliser le Wamsler MLine dans des zones humides comme les salles de bain, sauf indication contraire dans le manuel d'utilisation. Cela pourrait entraîner des risques électriques.

Quelle garantie est offerte avec le Wamsler MLine ?

Le Wamsler MLine est généralement couvert par une garantie de 2 ans. Consultez les documents fournis avec votre appareil pour les détails spécifiques de la garantie.

MODE D'EMPLOI MLine Wamsler

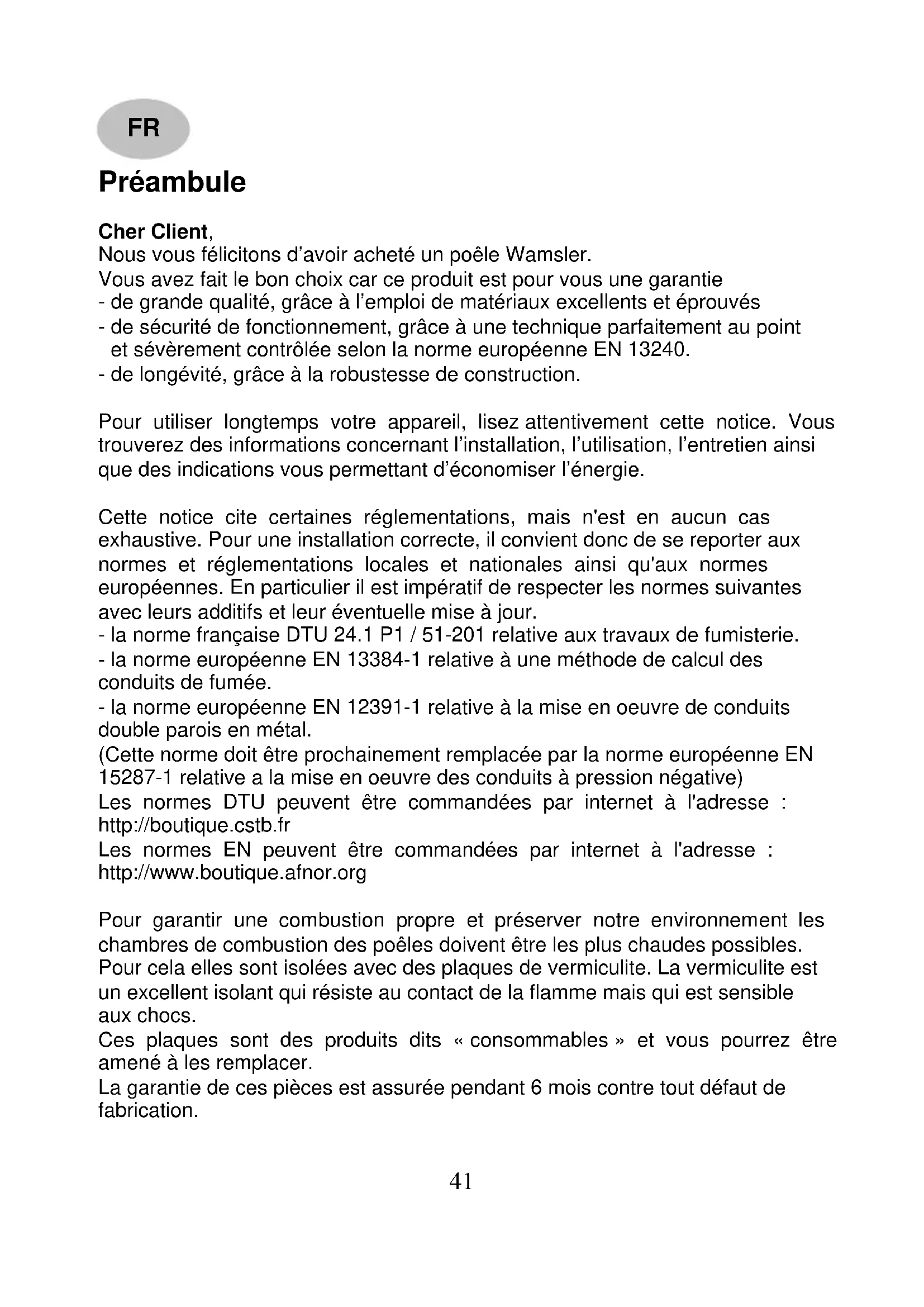

FR Cheminée, mode d'emploi

Nous yous felicitons d'avoir acheté un poèle Wamsler.

Vouavesfaitlebonchoixcarceproduiteestpourvouinesuna garantie

• de grande qualité, grâce à l'emploi de matériel aux excellents et éprouvés
• de sécurité de fonctionnement, grâce à une technique parfaitement au point et sévrement contrôlee selon la norme europeenne EN 13240.
• de longévité, grâce à la robustesse de construction.

Pour utiliser longtemps votre apparéil, lisez attentivement cette notice. Vous trouvrez des informations concernant l'installation, l'utilisation, l'entretien ainsi que des indications vous permettant d'économiser l'énergie.

Cette notice cite certaines réglementations, mais n'est enaucun cas exhaustive. Pour une installation correcte, il convient donc de se reporter aux normes et réglementations locales et nationales ainsi qu'aux normes européennes. En particulier il est impératif de respecter les normes suivantes avec leurs additifs et leur éventuelle mise à jour.

• la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.
• la norme europeenne EN 13384-1 relative à une méthode de calcul des conduits de fumée.
• la norme europeenne EN 12391-1 relative à la mise en œuvre de conduits double parois en métal.

(Cette norme doit être prochainement remplaçée par la norme europeenne EN 15287-1 relative à la mise en œuvre des conduits à pression négative)

Les normes DTU peuvent être commandées par internet à l'adresse : http://boutique.cstb.fr

Les normes EN peuvent être commandées par internet à l'adresse : http://www.boutique.afnor.org

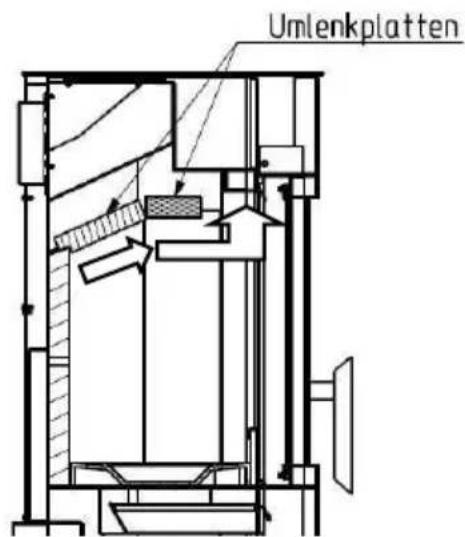

Pour garantir une combustion propre et préserver notre environnement les chambres de combustion des poêles doivent être les plus chaudes possibles.

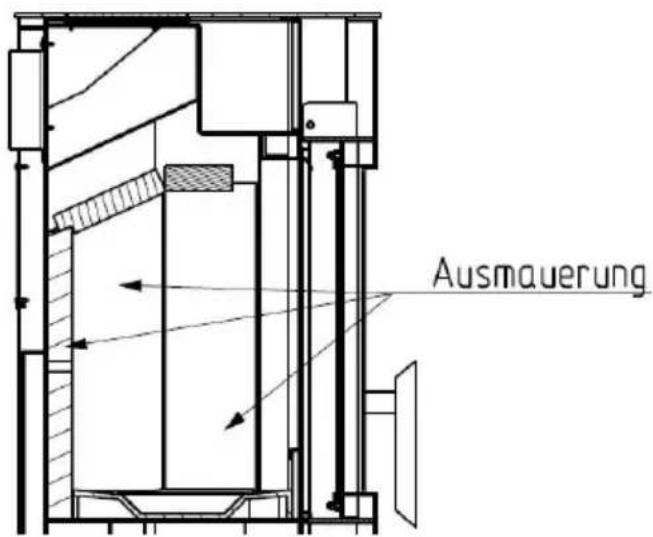

Pour cela elles sont isolées avec des plaques de vermiculite. La vermiculite est un excellent isolant qui résiste au contact de la flamme mais qui est sensible aux chocs.

Ces plaques sont des produits dits « consommables » et vous pourrez être amné à les remplacer.

La garantie de ces pieces est assurée pendant 6 mois contre tout défaut de fabrication.

FR

Pour les préserver il faut veiller à respecter les quantités maximum de bois (indiquées dans cette notice) et éviter les chocs lors de l'introduction des bûches.

Ainsi vous pourrez profiter de votre poèle plusieurs saisons sans les remplacer.

La pierre ollaire est un produit naturel avec des nuances de couleur et des veines, en aucun cas l'aspect de la pierre est un motif de réclamation.

Attention

Pour toute commande de pieces de rechange indiquer le No de type, le No de reférence et le No de série inscrits sur la plaque signalétique de l'appareil.

Sommaire

Preambule. 41
Sommaire 42
CONSIGNES DE SECURITE 43
1. Utilisation 45
1.1 Description de l'appareil 45
1.2 Mise en service 46
1.3 Extinction 48
1.4 Le poèle ne peut fonctionner qu'vec la porte fermée 48
1.5 Nettoyage et entretien 48
1.6 Anomalies 51
2. Installation 52
2.1 Prescriptions d'installation 52
2.2 Air de combustion 52
2.3 Distances minimum 53
2.4 Raccordement au conduit de cheminée 54
2.5 Extérieur de l'air 55
3. Données techniques 56

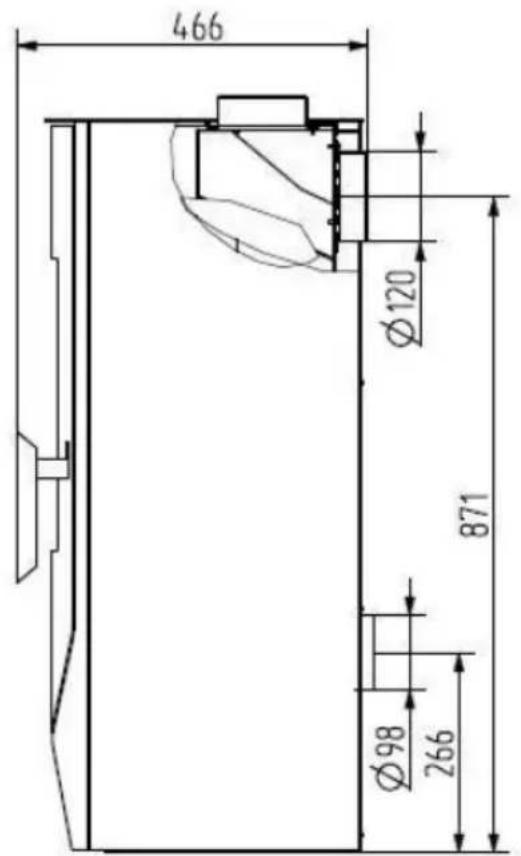

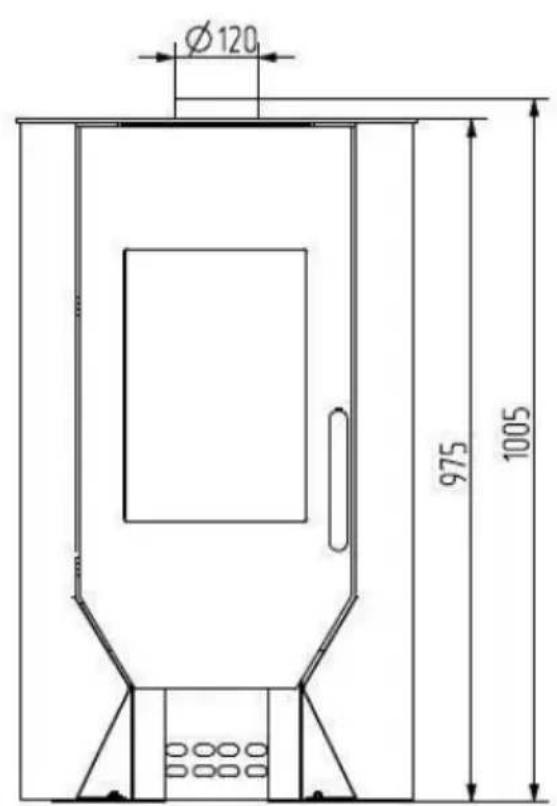

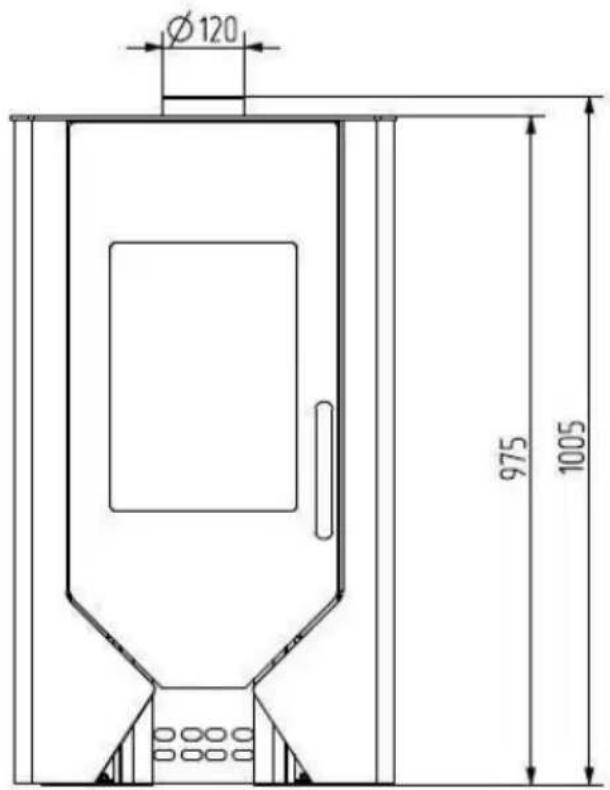

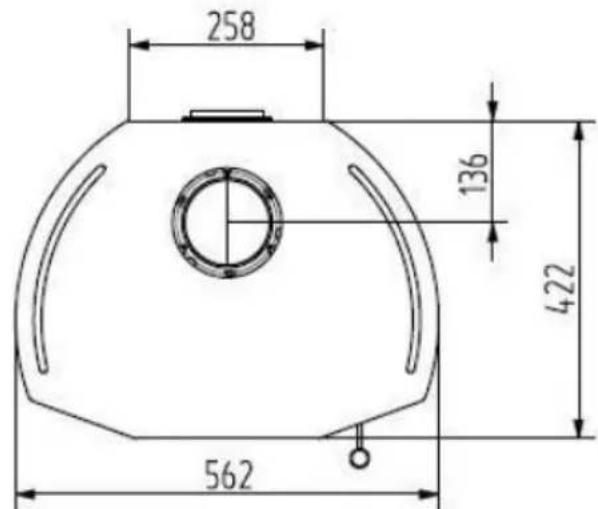

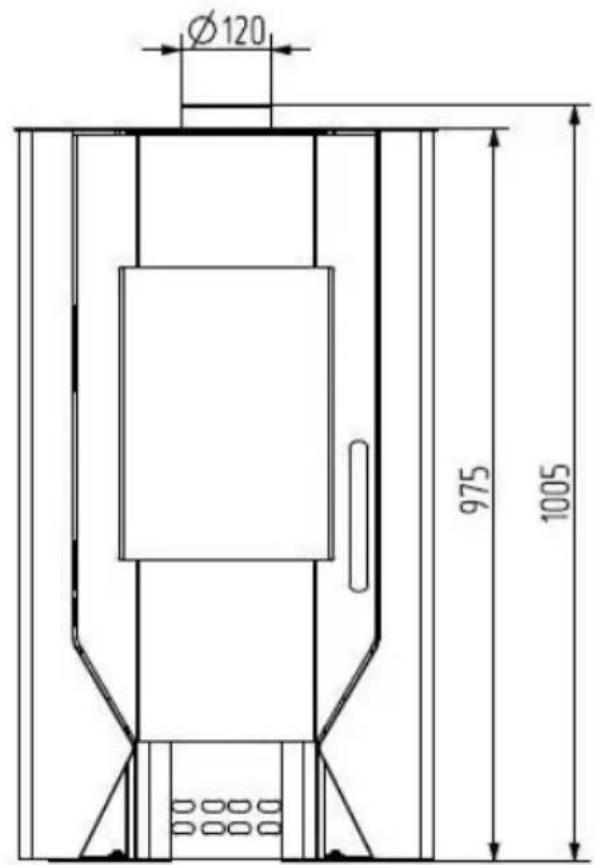

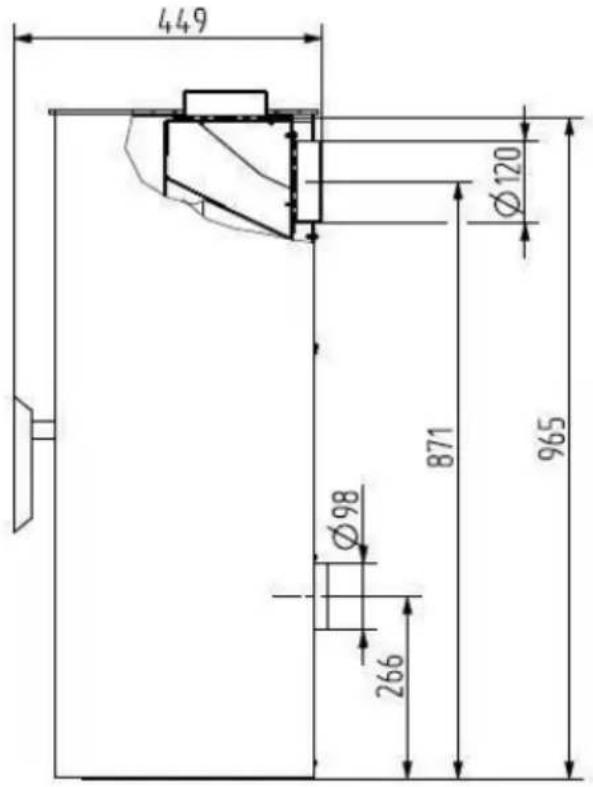

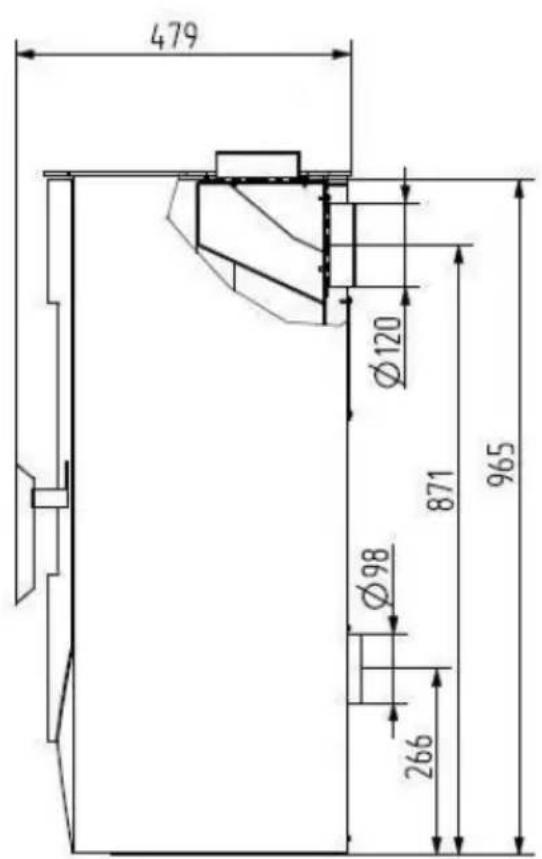

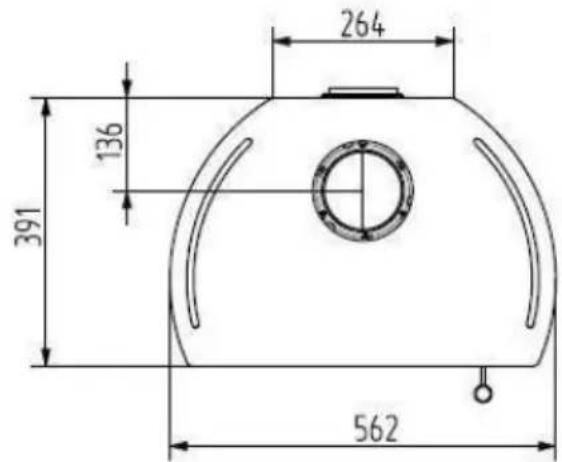

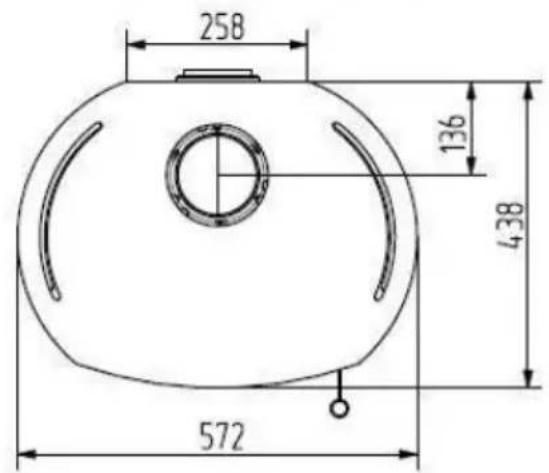

3.1 Plans avec les dimensions 57

CONSIGNES DE SECURITE

1. Les apparèils ont été examinés suivant les normes EN 13240 (tableau définitissant le type de l'appareil).
2. En ce qui concerne l'installation et le raccordement de l'appareil à la cheminée, il faut respecter les dispositions nationales relatives au chauffage et les dispositions des normes DIN 4705, DIN 18160, DIN 18896, EN 13384, EN 1856-2 et EN 15287. Pour le bon fonctionnement de l'appareil, il est indispensable que la cheminée à laquelle l'appareil sera raccordé soit en parfait état (Germania).
3. Avant la mise en service de l'appareil et son raccordement à la cheminée, il faut dire attentivement le mode d'emploi et informer le ramoneur compétent.
4. Pour l'installation de l'appareil, nous vous conseillons d'utiliser des gants de laine propres pour éviter les traces de doigts.
5. Pour éviter des problèmes d'air et à l'intérêt du bon fonctionnement de l'appareil, il est interdit de dépasser la quantité maximale de combustible, indiquée dans les instructions d'utilisation et il faut tener fermées les portes de l'appareil. Nous pouvons ainsi éviter le sur chauffage qui pourrait cause l'endommagement de l'appareil. La garantie ne couvre pas ces types d'endommagement.
6. Pendant le fonctionnement de l'appareil, les portes doivent rester fermées.

7. Combustibles autorisés:

8. bois naturel (longueur maximale: 25 cm)

9. éventuelles lignite agglomeré (à voir les instructions d'utilisation)
10. Il est interdirit d'utiliser de combustible liquide. Pour allumer le feu, il faut utiliser une matière inflammable spéciale ou de la fibre de bois.
11. Il est interdit de brûler dans l'appareil des ordures, menu bois, écorce, débris de charbon, restes de planche de copeaux, bois humide ou traité de produit chimique, papier, carton et des choses pareilles.
12. Au cours de la première utilisation, il se produit eventuellement de la fumée et des odeurs désagréables. Il faut veiller à la bonne aération de la piece (fenêtres et portes ouvertes) et il faut garder le chauffage pendant au moins une heures à la valeur nominale maximale. Si à la première utilisation, la valeur n'atteint pas la température maximaile, les phénomènes ci-dessus mentionnés peuvent se reprouire.
13. L'installation et l'utilisation de l'appareil doivent se faire selon les instructions du mode d'emploi. Si la température extérieure de l'appareil est trop élevé, nous vous conseillons d'utiliser pour le maniement les accessoires ou les gants de protection.
14. L'ouverture de la porte peut mener au mauvais fonctionnement, ou en cas de tirage de cheminée insuffisant, à la production de fumée. Au moment de l'ouverture de la porte il faut proceder lentement, d'abord l'entrouvrir, et après quelques secondes l'ouvrir complètement. Si vous pouze ajouter du

combustible, avant l'ouverture de la porte, il faut vérifier qu'à l'intérieur il ne reste que du lit de braise, c'est-à-dire il n'y a plus de flammes.

1. En mode de chauffage, la surface de l'appareil, les fenêtres et les poignées peuventvenir très chaudes. Il faut informer les enfants de ce danger et veiller à ce qu'ils ne puissant pas toucher à la cheminée.
2. Il faut vérifier que le cendrier est mis à sa place correctement, il faut faire une attention particulière à ne jamais évacuer la cendre chaude (risque d'incendie).
3. Pendant les périodes transitoires, l'intensité du tirage de cheminée peut baisser ce qui peut baisser l'intensité de l'évacuation des gaz produits. Dans ce cas-là, il faut charger la cheminée d'une plus petite quantité de combustible, par exemple de fibres de bois ou de laines de bois, la mesure en service sous surveillance et stabiliser le tirage de cheminée. La grille doit être toujours nettoyée.
4. A la fin de chaque période de chauffage, un spécialiste doit faire une vérification globale de l'appareil. Nous vous conseillons de nettoyer les tuyaux de gaz et des conduites.
5. Si des travaux de réparation ou de rénovation deviennent nécessaires, adressez-vous à temps à votre représentant commercial avec l'indication exacte du numéro d'article et du numéro de fabrication. Il faut toujours utiliser des pieces de rechange de Wamsler.
6. Etant donné que les cheminées à combustible solide utilisent l'air du local pour la combustion, il faut assurer la quantité d'air nécessaire à travers les fenêtres et les portes extérieures. Comme point de départ, il faut calculer 4 cubes d'air par 1kW de puissance calorifique nominale. Si le volume d'air est inférieur à cette valeur, il faut assurer de l'air pour la combustion par la connections avec les autres pieces (min. 150cm^2 ).
7. Il faut respecter les distances obligatoires par rapport à des matières et des objets inflammables à côté et derrière l'appareil. Ces distances sont indiquées dans les instructions d'utilisation ou sur la plaque de données.
8. Il est interdit de réaliser des changements techniques sur la cheminée.
9. Il est interdit de raccorder l'appareil à une cheminée dont la hauteur efficace est inférieure à 4 metres ou, en cas de charges multiples, à 5 metres. Sur la même cheminée, on peut raccorder au maximum deux appar兼ls.
10. En cas d'incendie dans la cheminée, il faut fermer toutes les ouvertures de l'appareil et averrir les pompiers. Il ne faut jamais essayer d'eteindre le feu. Àpres l'accident, il faut faire faire une vergication globale par un spécialiste.

1. Utilisation

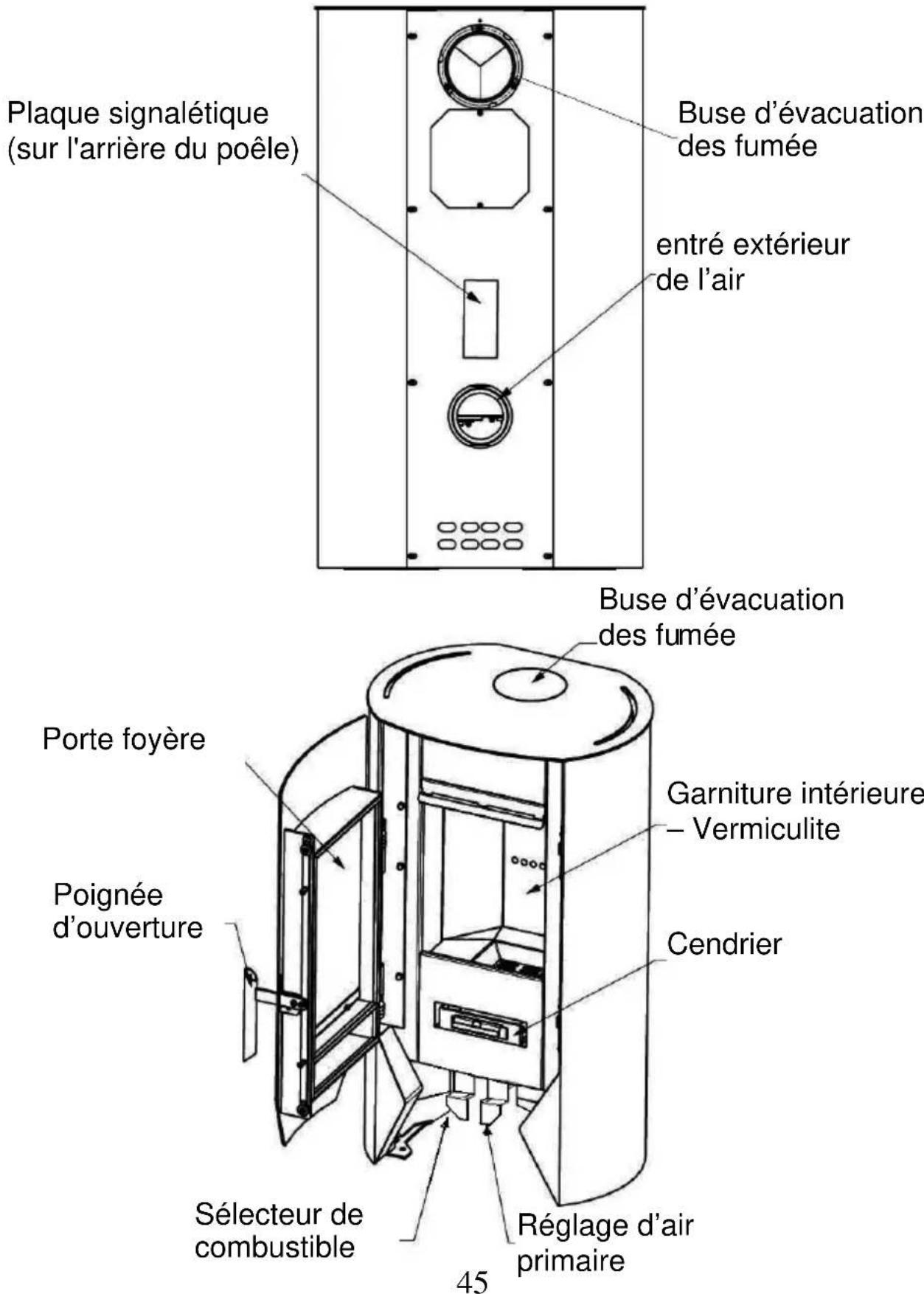

1.1 Description de l'ordinateil

1.2 Mise en service

Combustible

Ce poèle à bois convient aux combustibles suivants :

Bois bûches de longueur au maximum 25cm

TOUT COMBUSTIBLE AUTRE QUE LE BOIS EN BUCHES EST INTERDIT.

Les feuillus durs (chêne, hêtre, frêne, chataignier, charme, noyer, fruitiers, etc.) fournissant un bois de chauffage de toute valeur qualité, qui dégage plus de chaleur en brûlant plus longtemps que les résineux.

L'HUMIDITE DU BOIS DOIT ETRE INFERIEURE A 20%

Le critère de l'humidité intervient directement sur le contenu énergétique.

Entre un bois sec prét à l'emploi (moins de 20 % d'humidité rapportée à la masse brute) et un bois fraîchement coupé (45 % d'humidité rapportée à la masse brute), l'énergie est deux fois moindre !

Il faut également savoir qu'utiliser un bois humide entraine une augmentation des émissions polluantes.

Le bois de chauffage fraîchement abattu, conditionné en 1 m, doit être stocké au minimum 3 ans. Coupé à 50 cm, fendu et conservé sous abri dans un endroit bien ventilé, le bois sèche plus vite et le délambda minimum est ramené à 2 ans. Toute combustion de bois "souillé" c'est-à-dire traité ou enduit de vernis, de bois de démolition ou de nouveaux meubles est interdite. Ce type de bois risque de détériorer votre apparil. et engendre des émissions polluantes et toxiques! En résumé : un bon bois de chauffage est un bois "propre" et sec.

Quantité de replissage:

Veillez à ne jamais surcharger la chambre de combustion.

• Bois fendu: 25 cm de longueur au maximum 2 morceaux de 1,2 kg chacun maximum 5 - 12 cm
• Lignite: maximum 2 morceaux de 1,4 kg chacun

Pour obtenir une combustion propre, il vaut mistréux fractionner les charges Réglez ensuite la prise d'air primaire.

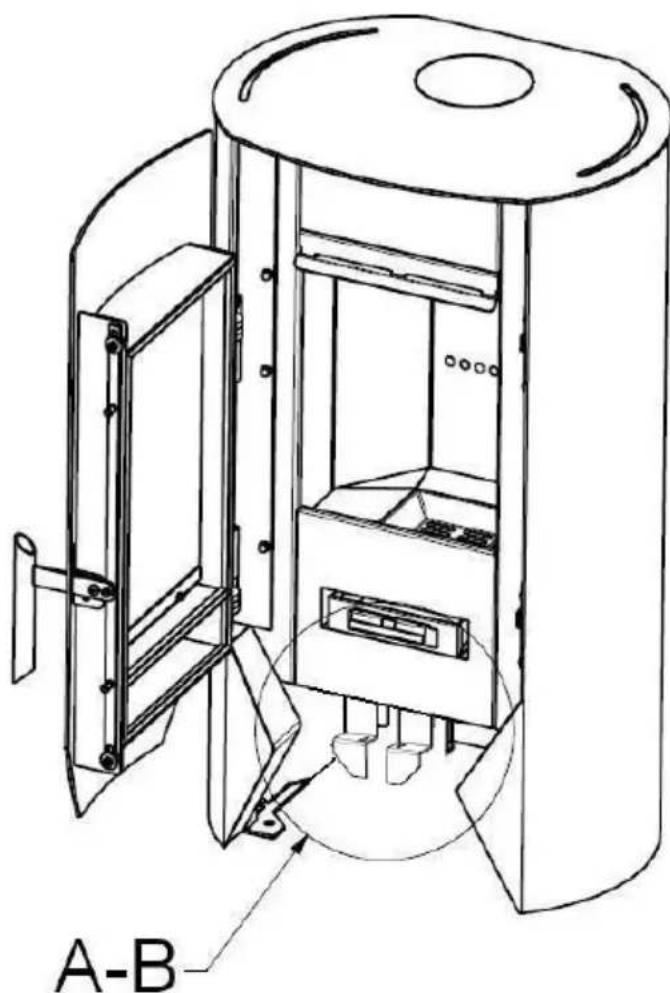

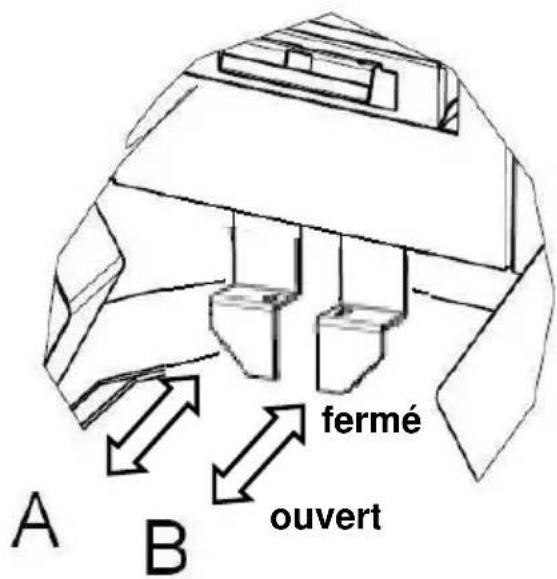

Réglage d'air primaire:
Tableau 2

Utilisation		Sélecteur combustible « A »	Réglage air primaire « B »
Allumage ouvert ouvert
Bois	puissance nominale	ouvert fermé
Lignite	puissance nominale	fermé ouvert
Mise hors service fermé		fermé

Avant le premier allumage:

Avant le premier allumage retirez les éléments de protection pour le transport (voir figure 6).

Le premier allumage :

ATTENTION : Il est normal que lors des premières utilisations de votre apparéil, il y ait un dégagement d'odeurs et de fumées dues à la cuisson de la peinture.

CONSEIL : Choisisir une belle journee pour réaliser les premiers allumages, cela vous permettra d'ouvrir les fenêtres. Commencez par un petit feu d'une heures puis augmentez progressivement l'allure.

L'allumage

• vérifier que vous prise d'air extérieure est ouverte.

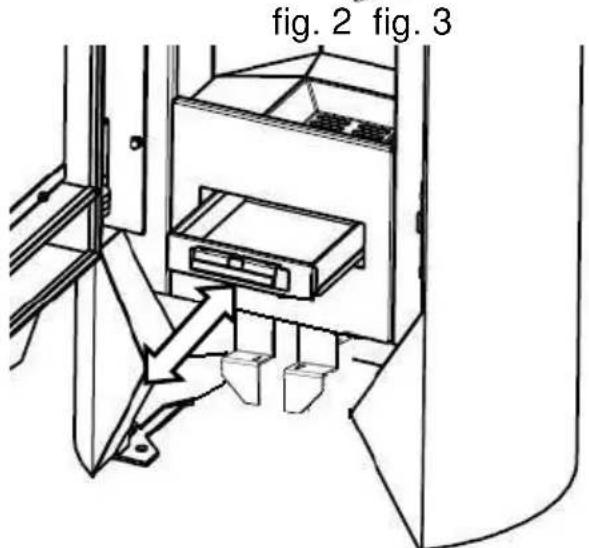

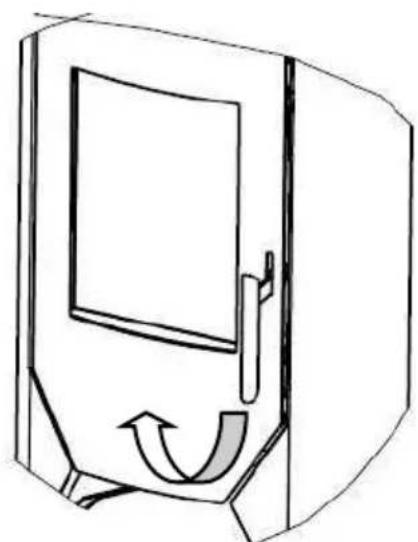

• ouvrir la porte en basculant la poignée vers le haut (voir fig. 2)

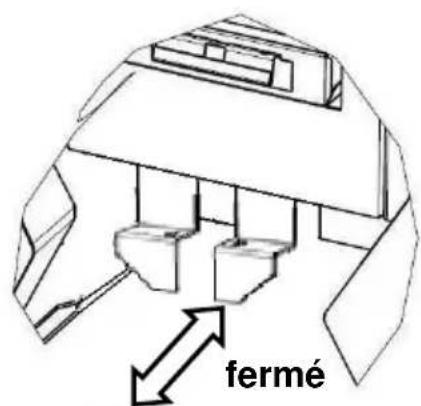

  ouvrir la prise d'air primaire (voir fig. 3)
• disposez un peu de papier ou d'allume feu conseillé pour le bois (sans soufre), sur la grille puis un peu de petit bois et ensuite du bois plus gros.
• Allumez et fermez la porte.

N'utilisez enaucun cas de produit inflammable liquide.

1.3 Extinction

Laissez toujours brûler complètement le poële jusqu'à ce qu'il s'éteigne de lui même.

Ne jamais utiliser de l'eau pour éteindre votre poèle.

Lors de la mise hors service en fin de saisson de chauffage, videz le foyer et le tiroir à cendres, fermez la porte et le réglage d'air primaire. La prise d'air extérieur peut également être fermée.

1.4 Le poèle ne peut fonctionner qu'avec la porte fermée

La porte ne doit être ouverte que pour l'allumage, l'alimentation en combustible ou le nettoyage.

1.5 Nettoyage et entretien

Une diminution des performances de chauffage est presque toujours la conséquence d'un mauvais entretient du poège et du conduit d'évacuation des fumées.

Vous doivent faire ramonerer toute conduit de cheminée au moins 2 fois par an ou plus en cas d'utilisation intensive de votre poèle.

Pour le nettoyage de l'intérieur du poèle, il est conseillé desterolir le pare flamme (voir fig. 6+7).Après le nettoyage le pare flamme doit etre remis en place.

Avant de commencer le nettoyage assurez-vous que le poèle soit bien froid.

L'intervalle entre les nettoyages dépend du temps d'utilisation et de la qualité des combustibles utilisés.

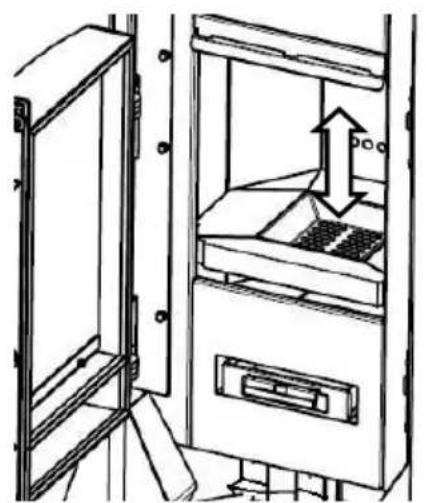

Aspiration des cendres

Dans l'âtre le bois brûle et laisse des cendres. Attention : il peut rester des tisons chauds dans les cendres. Mettez-les dans un bidon en tôle.

La cende peut être aussi poussée dans le dendrier qui se trouve sous la grille de combustion.

La cendre est un produit naturel. Mélangée à la terre c'est un engrais de grande qualité approprié au jardin, à la pelouse et aux fleurs en pot.

Nettoyage de la vitre

Le combustible bois produit naturellement de la suite, ce qui entraine la salissure de la vitre. Vous doivent utiliser des produits spéciaux pour vitre d'appareil de chauffage au bois.

Ces produits lave vitres ne doivent etre utilisés que pour le nettoyage de la partie interieure de la vitre.

Toutes les autres surfaces vitrées se nettoient facilement avec un chiffon humide ou un lave vitres et se vincent avec un chiffon doux. Lors de ces nettoyages veillez à ne pas projeter de produit sur les parties peintes (rincez immédiatement à l'eau claire et essuyez avec un chiffon doux).

La vitre reste propre plus longtemps si vous suivez ces quelques recommendations :

Utilisez de petites buches et en petites quantités
- Pas de combustible humide! Lors de la combustion de la vapeur d'eau s'échappe du bois, se dépose, et condense sur la vitre froide. Utilisez des allumes deux adaptations, pas de papier glacé ni de carton.
- Faites le feu le plus loin possible de la vitre afin d'eviter un contact direct avec celle-ci.

Nettoyage des parties pointes

Les surfaces peintes doivent être nettoyées avec un chiffon doux et légrement humide, n'utilisez pas de produit détergent.

Nettoyage des pierres ollaires

Pour le nettoyage de la pierre vous pouvez utiliser de l'eau savonneuse. Vous pouvez également utiliser du papier de verre grain 240 pour les taches résistant au nettoyage avec l'eau savonneuse.

Attention

N'utilise jamais de dédTangent agressif, dépONGes abrasives ou tout autre produit d'entretien récurant.

B
ouvert

fig.4 fig.5
fig.6 fig.7

1.6 Anomalies

Problèmes Cause	Solution
Dégagement d'odeur	Durchissement de la peinture et évaporation des résidus d'huile.	Chauffez le poèle comme décrit pendant quelques heures sur la position minimum. Ensuite le faire chauffer au maximum pendant quelques heures.
Dégagement de chaleur insuffisant.	Capacité de chauffage insuffisante. Tirage de la cheminée insuffisant.	Faites contrôle le dégagement de chaleur par votre revendeur. Le tirage dans la cheminée doit être au minimum de 12 pascal (max. 18 Pa). Vérifiez l'étanchéité de la cheminée. Contrôlez surtout les clapets de nettoyage qui ne sont pas fermés. Traitez d'eventuelles fuites à l'aide d'un produit d'étanchéité.
Fuite de la porte vitrée. Vérifiez l'étanchéité. Si nécessaire, remplaner les joint de vitre et de porte.
Combustion de bois trop humide.		N'utilise que du bois bien sec.
Les vitres se salissant	Combustion de bois trop humide.	N'utilise que du bois bien sec.
Utilisation d'une puissance de combustion insuffisante.		Faire chauffer plus fortement le poèle avec plusieurs bûches, ensuite réglez à une puissance plus faible.
Tirage de la cheminée trop faible.		Vérifiez s'il faut ramoner la cheminée.
Aération insuffisante dans la piece causant une dépression.		Ouvrez une entrée d'air extérieure

2. Installation

2.1 Prescriptions d'installation

Le bon fonctionnement de votre poèle est fortement lié à la qualité de son installation. L'installation doit être effectuee par un professionnel ou une personne qualifiée.

Cette notice comprend des recommandations propres à votre poèle. Il est impératif de suivre ces recommandations pour bénéficier des mêilles performances mais aussi de la garantie sur cet apparéil. Le non respect de ces recommandations annule la garantie.

2.2 Air de combustion

Lors de la combustion le poèle aspire de l'air dans la piece où il est installé. Cet air aspire doit être compensé par une aménée d'air extérieur à l'habitation.

Si cette règle n'est pas respectée :

• la pièce dans laquelle est situé le poële risque de se trouver en dépression.

Cela aura pour conséquence un mauvais fonctionnement.

• Dans certains cas extrêmes et notamment si l'habitation est équipée avec un système de Ventilation Mécanique Contrôlee (V.M.C.) ou de hotte aspirante des dégagements de monoxyde de carbone peuvent se produit dans la pierce.

Le monoxyde de carbone est un gaz incolore et inodore très toxique.

L'installation d'une aménée d'air extérieur est donc obligatoire. Cette arrivée d'air doit être réalisée au plus pris du poèle, et doit communiquer directement avec l'extérieur ou avec une autre piece largement ventilée (ex : la cave ou le vide sanitaire). Sa section libre doit être au minimum de 50 cm2.

Tous les matériaux de construction combustibles, meubles, ou tissus de decoration doivent être protégés contre la chaleur à proximé du poèle. Pour cela vous doivent prendre en compte les distances de sécurité décrits ci-dessous:

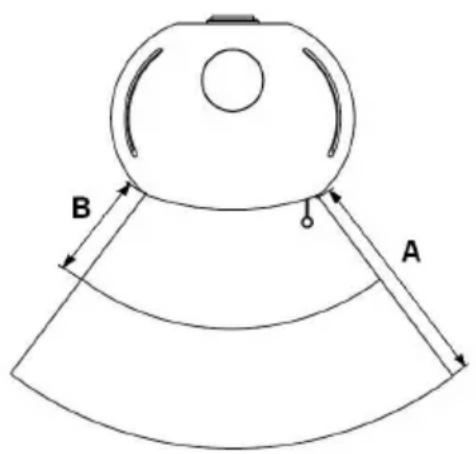

Distance de sécurité dans la zone de rayonnement (fig 8).

Dans la zone visible du feu (zone de rayonnement) une distance minimum de 80 cm (mesure A) doit être respectée entre les matériaux combustibles, (meubles, tissus de decoration, etc) et la façon du poèle. La distance de sécurité est réduite à 40 cm (mesure B) si une protection aérée contre le rayonnement est montée devant les parties à protégger.

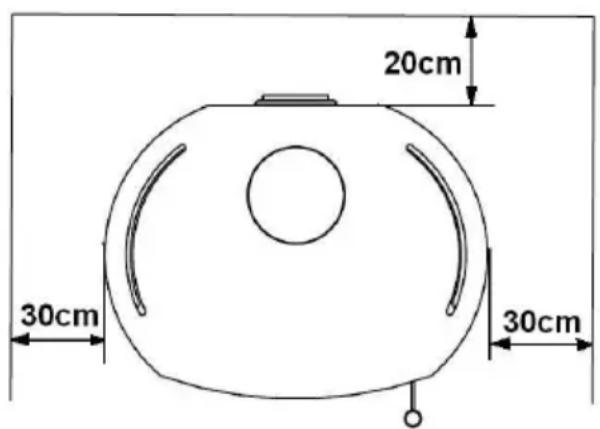

Distance de sécurité hors de la zone de rayonnement (fig 9).

Une distance minimum de 20 cm doit être respectée entre les matériaux combustibles, et la paroi arrête du poèle.

Une distance minimum de 30 cm doit être respectée entre les matériaux combustibles, et les parois laterales du poèle.

Sol dessous et devant le poèle

Les sols en matériaux combustibles tels que tapis, parquet ou liège doivent être remplacés ou protégés en les couvrant d'une matière incombustible sous le poèle ainsi que devant l'ouverture du foyer sur 50 cm minimum à l'avant et 30 cm sur le coté. Nous vous conseillons de placer sous le poèle une plaque de protection en verre ou acier.

fig. 8 fig. 9

2.4 Raccordement au conduit de cheminée

Le conduit:

Le poèle doit être raccordé à un conduit qui convient pour des combustibles solides conformément à la norme française DTU 24.1 P1 / 51-201 relative aux travaux de fumisterie.

Pour un bon fonctionnement il est impératif que votre conduit de fumée soit compatible avec votre poèle.

Votre conduit doit notamment assurer un tirage suffisant et son isolation doit permettre un fonctionnement sans condensation.

La norme EN 13384-1 décrit une méthode de calcul pour conduits de fumée.

Cette norme permet notamment de vérifier la compatibilité du conduit avec l'appareil qui sera raccordé.

Cette vérification doitIMPériativement être réalisée par un professionnel. Pour effectuer ces vérifications, il faut utiliser les caractéristiques représentées dans le « Tableau des caractéristiques techniques » du poêle.

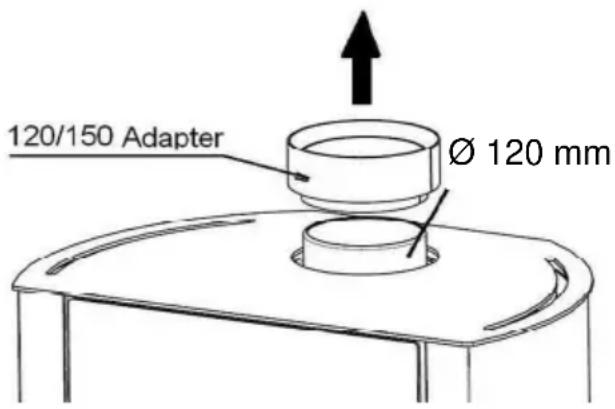

Raccordement au conduit de cheminée :

Ces travaux doivent être réalisés par un professionnel. Attention : les tuyaux de poées et toutes les pieces de raccordement doivent être adapté aux combustibles solides.

Si les éléments de conduit de raccordement menent vers des éléments inflammables, il doit impératifement être à une distance minimum de 3 fois le diamètre du conduit. Cette distance peut être réduite de moins si une protection contre le rayonnement (inflammable) créé un vide d'air est installée entre le conduit et les matériaux inflammables. En cas d'impossibilité de respecter cette règle les matériaux inflammables doivent être déposés pour être remplacés par des éléments non inflammables.

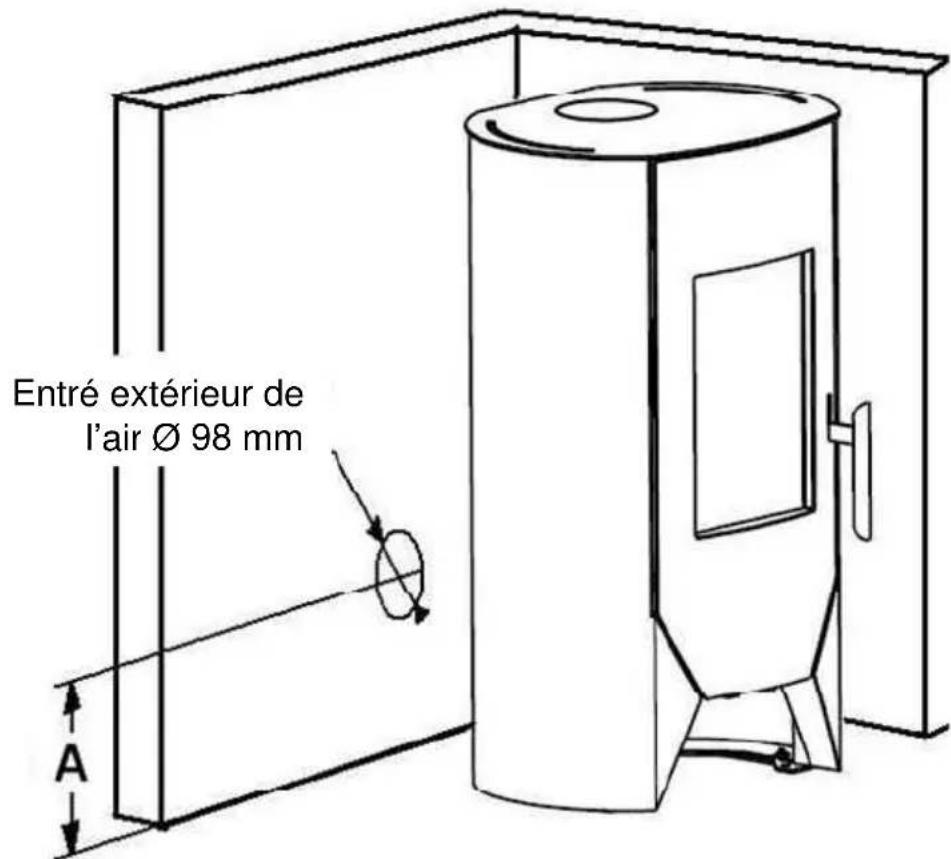

2.5 Extérieur de l'air

Pour cet apparéil, l'air de combustion peut être introduit de l'extérieur également. Cela rend l'installation plus facile dans des maisons à consommation d'énergie passive ou basse, où la ventilation des chambres est bien contrallée. Le raccordement est possible par un tuyau d'un diamètre de 100mm. Le conduit de l'air de combustion doit être équipé par une amorce obturatrice pres au poèle. Bien sur, le chauffage par l'air de la(chambre/piece/salle est également possible. Voir point 2.2

Le troupeau utilise de l'air pour la combustion et d'assurer un approvisionnement suffisant en air de combustion est donc essentielle. La pression atmosphérique dans la chambre de l'installation ne doit pas etre négatif. Merci de respecter les prescriptions techniques pertinentes / reglements et toutes informations supplémentaires, si le fonctionnement de votre apparéil en combinaison avec des systèmes de climatisation (pour ex. Systèmes de ventilation, exhausteur de hotte, convoyeurs pneumatiques, etc.).

„A“
111 50 BOSTON	266mm
111 51 CHICAGO	266mm
111 53 MANHATTAN	266mm

3. Données techniques

Type	111 50 / 51 / 53
- Puisance nominale 5 kW
Gaz de combustion: Combustible:	Bois / Lignite
- Débit massique des fumées	5,6 / 5,4 g/s
- Température moyenne de fumées	234 / 320 °C
- Tirage minimum	12 Pa
- Rendement	82,2 / 79,4 %
- CO à 13% O2	1069 / 825 mg/m3
	0,09 / 0,07%
- particules fines à 13% O2	< 40 mg/m3

La série M-Line peut être raccordée sur la cheminée, au besoin, avec un Ø de 120 ou de 150 mm, en fonction de la construction. Di vous utilisez un raccord à Ø 120 mm, l'adaptateur de raccord doit être enlevé de l'appareil, et ceci doit être raccordé directement.

Montage du raccord de tube arrêté à 0 120 mm:

1. Demontez le conduit de fumées supérieur et la plaque de fermeture de la face arrrière.
2. Montez et serrez la plaque de fermetre arriere de l'ouverture de fumées sur la partie supérieure.
3. En haut placez la plaque de revêtement fournie avec le raccord (dans la boîte à cendres).
4. Vissez fort le conduit de fumées à l'arrière!

Montage du raccord de tube arrêté à 0 150 mm:

1. Demontez le conduit de fumées supérieur et la plaque de fermeture de la face arrrière.
2. Montez et serrez la plaque de fermetre arriere de l'ouverture de fumées sur la partie supérieure
3. En haut placez la plaque de revêtement fourni avec le raccord (dans la boîte à cendres).
4. Fixez l'adaptateur par le vis fourni sur le conduit de fumées, ensuite serrez-le fort derrière.

Recommandation: Vissez les vis de fixation du conduit de fumées derrière jusqu'à 3 mm d'abord, et ne les vissez fort qu'après avoir mis en place le conduit de fumées (eventuellesment avec l'adaptateur monté).

3.1 Plans avec les dimensions

111 50 BOSTON

La taille apparaitre et les donné informer de caractères! Notre firmée la structure modification entretenir doit, en tant qu'ils levent technique niveau ou ils améliorent la qualité!

111 51 CHICAGO

La taille apparaitre et les donnée informer de caractères! Notre firmée la structure modification entretenir doit, en tant qu'ils levent technique niveau ou ils améliorent le qualité!

111 53 MANHATTAN

La taille apparaitre et les donné informer de caractères! Notre firmée la structure modification entretenir doit, en tant qu'ils levent technique niveau ou ils améliorent le qualité!

1

Gentilissimo CLIENTE,
