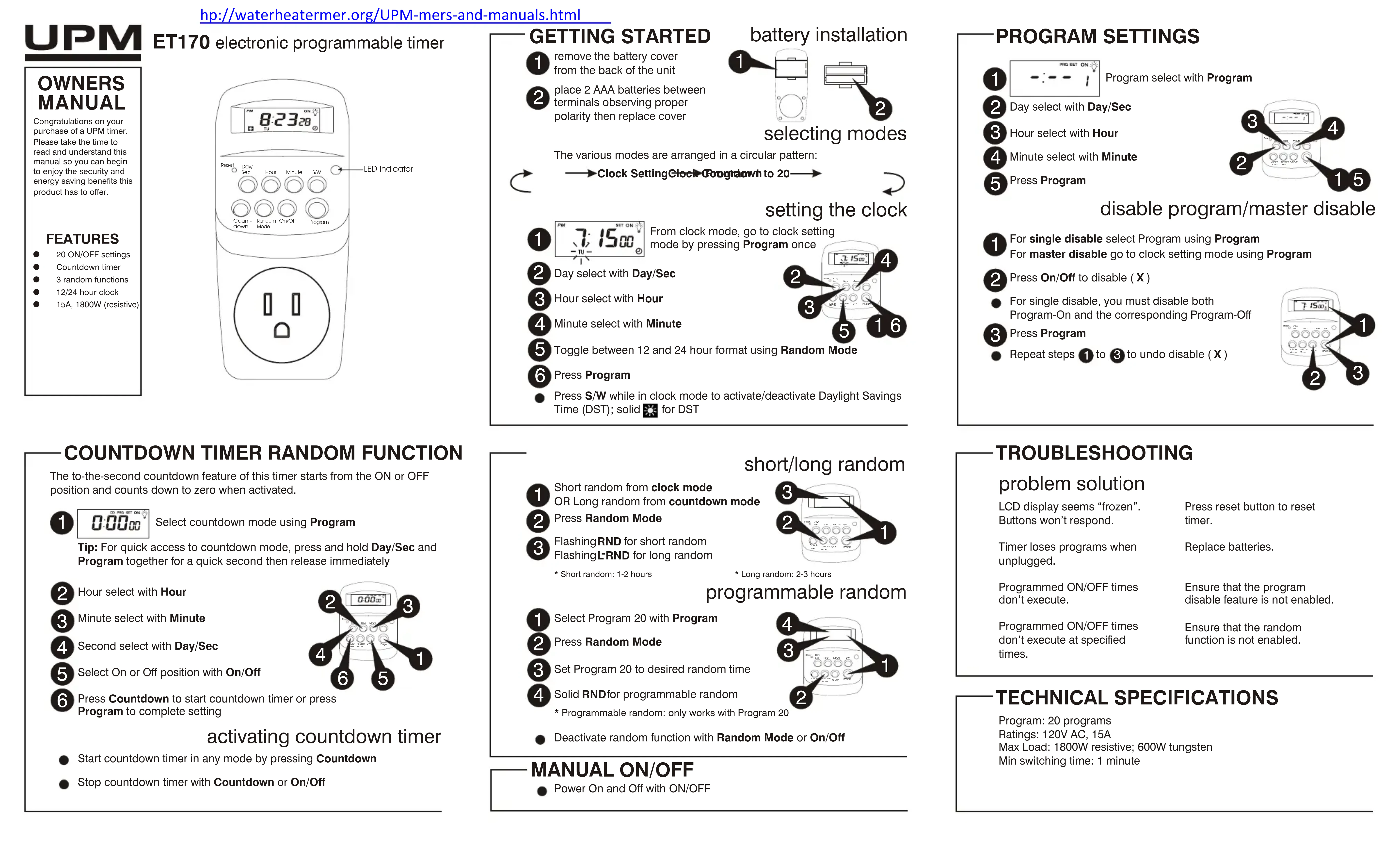

MODE D'EMPLOI ET170 UPM

ET170 minuterie électronique programmable

MANUEL DU PROPRIÉTAIRE

Félicitations avec votre achat d'une minuterie UPM. Veuillez prendre le temps de lire et comprendre ce manuel pour pouvoir profiter pleinement de la sécurité et des avantages que ce produit offre.

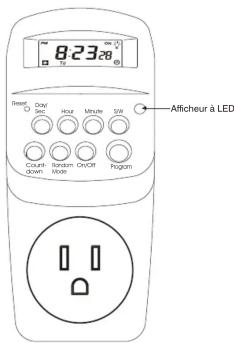

CARACTÉRISTIQUES PRINCIPALES

• 20 réglages ON/OFF
• Minuterie à compte à rebours
  • 3 fonctions aléatoires • Horloge 12/24 • 15A 1800W (résistant)

MINUTERIE À COMPTE À REBOURS

La caractéristique de compte à rebours à la seconde près débute avec la position ON ou OFF et décompte jusqu'à zéro.

1 Utilisez Program pour le mode compte à rebours
Conseil : pour accéder rapidement au mode compte à rebours, appuyez pendant une seconde sur Day/Sec et Program et relâchez.

2 Sélectionnez l'heure avec la touche Hour

3 Sélectionnez la minute avec la touche Minute

4 Sélectionnez la seconde avec la touche Second

5 Sélectionnez la position On ou Off avec la touche On/Off

6 Appuyez sur Countdown pour débuter le compte à rebours de la minuterie ou appuyez sur Program pour compléter le réglage

activation du compte à rebours de la minuterie

• Appuyez sur Countdown dans n'importe quel mode pour activer le compte à rebours de la minuterie.
• Arrêtez le compte à rebours de la minuterie avec Countdown ou On/Off.

DÉBUTER

1 Enlevez le couvercle du compartiment à piles à l'arrière de l'appareil.
2 Insérez 2 piles AAA entre les bornes en tenant compte des polarités puis remettez le couvercle.

installation des piles

sélection des modes

Les divers modes sont configurés de façon circulaire:

réglage de l'horloge

1 7:15:00 En appuyant Program une fois allez de mode horloge au mode réglage d'horloge

2 Sélectionnez le jour avec la touche Day/Sec

3 Sélectionnez l'heure avec la touche Hour

4 Sélectionnez la minute avec la touche Minute

5 Alternez entre le format de 12 et 24 heures avec la toucho Random Mode

6 Appuyez sur Program

- Pour activer ou désactiver l'heure d'été (HE) appuyez sur S/W lorsque vous êtes en mode horloge, pour HE un 🌿 solide.

RÉGLAGE DE PROGRAMMES

1 - : - - 1 Sélectionnez le programme avec la touche Program

2 Sélectionnez le jour avec la touche Day/Sec

3 Sélectionnez l'heure avec la touche Hour

4 Sélectionnez la minute avec la touche Minute

5 Appuyez sur Program

arrêt du programme, arrêt de la commande centrale

1 Sélectionnez Program pour un simple arrêt. Pour arrêter la commande centrale allez au réglage d'horloge en appuyant sur Program.

2 Appuyez sur On/Off pour arrêter (X)

- Pour un simple arrêt il faut arrêter aussi bien le Program-On que le Program-Off y correspondant.

3 Appuyez sur Program

Pour annuler l'arrêt répétez les points 1 à 3 (X).

FONCTION ALÉATOIRE

fonction aléatoire courte ou longue

1 Fonction aléatoire courte au départ du mode horloge ou du mode compte à rebours. 2 Appuyez sur Random Mode
3 Clignote RND pour fonction aléatoire courte. Clignote L-RND pour fonction aléatoire longue

* Aléatoire court est de 1 à 2 heures * Aléatoire longue est de 2 à 3 heures

fonction aléatoire programmable

1 Choisissez le Programme 20 avec Program

2 Appuyez sur Random Mode

3 Réglez le Programme 20 au temps aléatoire désiré

4 Un RND solide pour fonction aléatoire programmable

* La fonction aléatoire programmable ne fonctionne qu'avec le Programme 20. Désactivez la fonction aléatoire avec les touches Random Mode ou On/Off.

OPÉRATION MANUELLE ON/OFF

● Courant On et Off avec la touche ON/OFF

DÉPANNAGE

problème

L'afficheur ACL semble "figé". Les boutons ne répondent pas.

La minuterie perd des programmes lorsqu'il est déconnecté.

Les temps programmés sur ON/OFF ne fonctionnent pas.

Les temps programmés sur ON/OFF ne fonctionnent pas au temps spécifiés.

solution

Appuyez sur le bouton reset pour démarrer la minuterie.

Remplacez les piles.

Vérifiez si le programme de désactivation est en fonctionnement.

Vérifiez si la fonction aléatoire n'est pas déclenchée.

SPÉCIFICATIONS TECHNIQUES

Programme : 20 programmes Caractéristiques assignées : 120V AC, 15A Charge maximale : 1800W résistant; 600W tungstène Temps de commutation minimum : 1 minute
