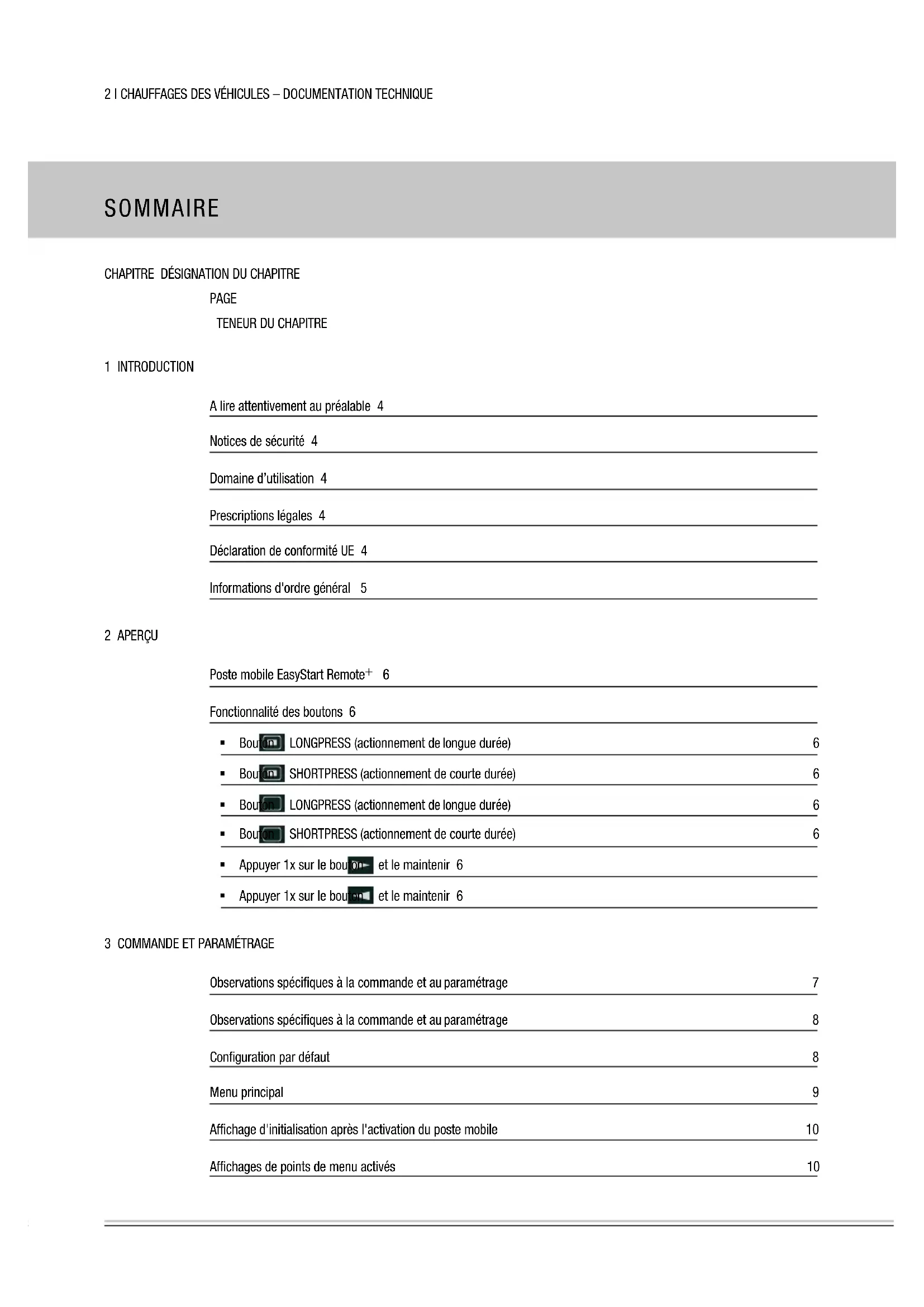

MODE D'EMPLOI EasyStart Remote plus Eberspacher
1 INTRODUCTION A lire attentivement au préalable 4 Notices de sécurité 4 Domaine d’utilisation 4 Prescriptions légales 4 Déclaration de conformité UE 4 Informations d'ordre général 5 2 APERÇU Poste mobile EasyStart Remote
Fonctionnalité des boutons 6 Bouton LONGPRESS (actionnement de longue durée) 6 Bouton SHORTPRESS (actionnement de courte durée) 6 Bouton LONGPRESS (actionnement de longue durée) 6 Bouton SHORTPRESS (actionnement de courte durée) 6 Appuyer 1x sur le bouton et le maintenir 6 Appuyer 1x sur le bouton et le maintenir 6
3 COMMANDE ET PARAMÉTRAGE
Observations spécifiques à la commande et au paramétrage 7 Observations spécifiques à la commande et au paramétrage 8 Configuration par défaut 8 Menu principal 9 Affichage d'initialisation après l'activation du poste mobile 10 Affichages de points de menu activés 10CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 3 SOMMAIRE Chauffage immédiat avec LONGPRESS (sans paramétrages) 11 Chauffage ARRÊT avec LONGPRESS 11 Chauffage MARCHE avec SHORTPRESS et avec les paramétrages 12 Chauffage ARRÊT avec SHORTPRESS 13 Modification de la température de consigne et / ou de la durée de service en cours de service 13 Ventilation MARCHE avec SHORTPRESS – paramétrage de la durée de service au besoin 15 Ventilation ARRÊT avec LONGPRESS 16 Ventilation ARRÊT avec SHORTPRESS 16 Appareil auxiliaire MARCHE – p. ex. si la fonction CHAUFFAGE est activée pour un 2 ème appareil de chauffage 17 Appareil auxiliaire MARCHE – p. ex. si la fonction VENTILATION est activée pour un 2 ème appareil de chauffage 18 Appareil auxiliaire ARRÊT avec LONGPRESS 20 Appareil auxiliaire ARRÊT avec SHORTPRESS 20 Informations d'ordre général de programmation de la durée de présélection 21 Programmation des heures de présélection 23 Paramétrage de la mémoire du programme 23 Paramétrages 27 Bouton fonctionnel 29 4 MAINTENANCE État de chargement de la pile du poste mobile 30 Remplacement de la pile 30 5 QUE FAIRE, SI …? Les affichages suivants peuvent se produire en cas de pannes 31 6 SERVICE Hotline 334 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE 1 INTRODUCTION
A LIRE ATTENTIVEMENT AU PRÉALABLE
Veuillez lire ces instructions de montage attentivement avant de procéder au paramétrage et à l'utilisation. Ces instructions de service contiennent des informations importantes pour un paramétrage et une utilisation correcte. Veuillez conserver ses instructions de service attentivement afin que vous puissiez les consulter ultérieurement.
DANGER ! Respecter impérativement toutes les informations et avis, notamment les notices de sécurité de cette docu- mentation et de la description technique de l'appareil de chauffage ! Ne jamais ouvrir autre chose que le compartiment à pile du poste mobile. Ne jamais laisser la pile et le couvercle du compartiment à pile à portée de main des enfants – risque d'ingestion des petites pièces. Retirer le poste mobile de la poche avant de laver les vêtements. Protéger le poste mobile contre les influences néfastes (coups, températures extrêmes, humidité, précipitations, liquides). Le poste mobile et l'appareil de chauffage sont à mettre hors circuit en faisant le plein. Éliminer la pile et le poste mobile dans le respect des prescriptions légales. Employer exclusivement la pile recommandée et des pièces de rechange originales (voir page 30).
DOMAINE D’UTILISATION
La radiotélécommande EasyStart Remote
sert à la sélec- tion du mode de service, au paramétrage de la durée de service, à la présélection de la durée de mise en circuit et à la connexion et déconnexion de l’appareil de chauffage et / ou des appareils auxiliaires montés dans le véhicule. À SAVOIR ! Le fabricant décline toute responsabilité et garantie pour tout emploi et / ou utilisation non conforme à l'usage prévu en dehors du domaine d'application imposé.
ET ÉLECTRONIQUES AUX TERMES DU § 4, ALINÉA 1 DE LA RÉGLEMENTATION APPLICABLE AUX VÉHICULES HORS D'USAGE La radiotélécommande forme partie intégrante du véhicule et devra être posée dans le véhicule lors d'une affectation du véhicule à un poste de réception homologuée, un poste de récupération homologué ou une entreprise de démontage homologuée en vue de sa reprise ou de son recyclage aux termes du § 4, alinéa 1 de la réglementation applicable aux véhicules hors d'usage.
DÉCLARATION DE CONFORMITÉ UE
Par la présente, nous déclarons que la version de l’élément de commande commercialisée par nos soins répond aux dispositions correspondantes de la directive CE mentionnée ci-après. Directive européenne 1999/5/CE La déclaration de conformité intégrale est disponible en vue de sa consultation et de son téléchargement sur www.eberspaecher.comCHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 5 1 INTRODUCTION
INFORMATIONS D'ORDRE GÉNÉRAL
Le poste mobile de la radiotélécommande EasyStart Remote
est doté d'une structure de commande simple et conviviale. Rien que 4 boutons permettent de paramétrer toutes les fonctions et de les modifier, au besoin. Les impulsions de connexion du poste mobile ont une portée de jusqu'à 1000 mètres en plein air (contact visuel direct). Les influences perturbatrices extérieures, comme certaines circonstances locales et une urbanisation dense du terrain environnant réduisent la portée. Pointer toujours le poste mobile vers le véhicule lors de son activation ou de la transmission de données. Il se pourrait cependant, en fonction des conditions d'ap- plication et environnantes, que l'écran affiche certains messages décrits dans le chapitre « Que faire, si ... ? » à partir de la page 31. Vous ne devez cependant pas renoncer au chauffage, même si votre poste mobile se situe en dehors de la por- tée de radiotélécommande. L'équipement vous offre l'al- ternative d'un service de présélection dans un tel cas. Le bouton clignote pendant 30 secondes et l'écran affiche Add ou AddE au choix lors du rétablissement de l'alimen- tation en courant d'un véhicule préalablement mis hors tension (batterie déconnectée). Valider la sélection avec le bouton . L'heure et le jour de la semaine sont à paramétrer par la suite. Tous les détails de la commande du poste mobile sont décrits à partir de la page 7. INFORMATION SPÉCIFIQUE À L'AFFICHAGE AddE La fonction AddE ne permet que l'adaptation du poste mobile actuel. Tous les postes mobiles adaptés au préalable seront effacés. INFORMATION SPÉCIFIQUE À L'AFFICHAGE Add La fonction Add permet d'adapter jusqu'à 4 postes mobiles sur un poste stationnaire, en sachant qu'un seul poste mobile pourra se connecter sur le poste stationnaire à la fois.6 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE 2 APERÇU
Le poste mobile de la radiotélécommande EasyStart Remote
permet de procéder aux paramétrages nécessaires au service de l'appareil de chauffage et / ou de l'appareil auxiliaire.
FONCTIONNALITÉ DES BOUTONS
Bouton LONGPRESS (actionnement de longue durée) Actionnement du bouton plus de 2 secondes. Mise en service immédiate de l'appareil de chauffage si l'écran affiche MARCHE ou ARRÊT (sauf en cours de pro- grammation ou de paramétrage). Bouton SHORTPRESS (actionnement de courte durée) Actionnement du bouton moins de 2 secondes – si l'écran est à l'ARRÊT le poste mobile est mis en MARCHE et l'affichage d'initialisation s'affiche. – une fonction sélectionnée est validée. – les saisies sont validées. Bouton LONGPRESS (actionnement de longue durée) Actionnement du bouton plus de 2 secondes – toutes les fonctions sont arrêtées. – si l'écran est à l'ARRÊT le poste mobile est mis en MARCHE et l'affichage d'initialisation s'affiche. Bouton SHORTPRESS (actionnement de courte durée) Actionnement du bouton moins de 2 secondes – la fonction affichée et activée est arrêtée, tandis que les autres fonctions activées demeurent valables. – chaque actionnement du bouton SHORTPRESS fait que l'affichage passe au niveau directement supérieur. – le poste mobile est dans le sous-menu le paramétrage est arrêté et les valeurs préalablement paramétrées ne sont pas enregistrées. – si l'écran est à l'ARRÊT le poste mobile est mis en MARCHE et l'affichage d'initialisation s'affiche. Appuyer 1x sur le bouton et le maintenir – le poste mobile est dans le menu principal et l'affichage d'initialisation s'affiche le prochain pictogramme de droite s'affiche au milieu de la barre de menu et clignote. – le poste mobile est dans le sous-menu la valeur affi- chée est modifiée (agrandie) ou la sélection consécutive est affichée. Appuyer 1x sur le bouton et le maintenir – le poste mobile est dans le menu principal le prochain pictogramme de droite s'affiche au milieu de la barre de menu et clignote. – le poste mobile est dans le sous-menu la valeur affi- chée est modifiée (amoindrie) ou la sélection consécutive est affichée.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 7
Chaque commande et / ou paramétrage pose l'établisse- ment de la communication entre le poste mobile et le poste stationnaire pour condition. Pour ce faire, appuyer sur le bouton ou et l'écran affiche une antenne émettrice. Affichage durant la transmission des données. L'écran affiche le mode de service actif ou l'affichage d'initialisation lors d'une transmission des données réussie ; poursuivre la commande ou le paramétrage. L'écran affiche une antenne clignotante barrée si la trans- mission des données a échoué. Pour remédier à une trans- mission des données échouée, voir le chapitre « Que faire, si ... ? » à partir de la page 31. Affichage consécutif à une transmission des données échouée.
PICTOGRAMME CLIGNOTANT / VALEUR CLIGNOTANTE
Il est possible d'activer un pictogramme clignotant dans la barre de menu du menu principal avec le bouton
Dans le sous-menu, il est possible d'actionner une valeur clignotante ou une sélection avec le bouton ou . Le pictogramme du point de menu à activer s'affiche au milieu de l'écran et clignote. Les pictogrammes sont affichés à tour de rôle lors de l'activation de plusieurs points de menu.
VALIDATION DE LA SAISIE
Les paramétrages et modifications imposent toujours leur validation avec le bouton , parce qu'ils ne seraient pas enregistrés au cas contraire. ANNULER / QUITTER LE MODE DE PARAMÉTRAGE Il est possible d'interrompre ou de fermer le paramétrage avec le bouton . ÉCRAN L'écran brille au cours de la commande du poste mobile. Si aucun paramétrage ou aucune commande n'est effectuée, l'affichage s'éteint en l'espace de 10 secondes ; le poste mobile passe en mode de veille dans ce cas. Ressaisir SHORTPRESS sur le bouton ou le bouton pour continuer.8 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE APPAREIL AUXILIAIRE Un appareil auxiliaire peut p. ex. être un deuxième appa- reil de chauffage ou une climatisation auxiliaire. Il est par ailleurs possible de combiner un appareil de chauffage avec un ventilateur ; le ventilateur sert alors à la distribution d'air dans l'habitacle. Le service de l'appareil de chauffage et de l'appareil auxi- liaire est possible simultanément ou indépendamment l'un de l'autre. À SAVOIR ! Le nombre de pictogrammes et d'affichages de l'écran dépend de l'appareil de chauffage monté dans le véhicule et du modèle respectif.
(pour tous les appareils de chauffage) Groupe de jours de la semaine Lu. – Ve. Heure de départ à 07h00 Langue DE Format horaire de 24 h Durée de service lors d'une présélection de 30 minutes
APPAREILS DE CHAUFFAGE À AIR
Durée de service continue Température de consigne de 21 °C
APPAREILS DE CHAUFFAGE À EAU
Durée de service de 30 minutes Calcul automatique de la durée de service <Off>
3 COMMANDE ET PARAMÉTRAGE
PARAMÉTRAGE DE LA DURÉE DE SERVICE Le paramétrage de la durée de service est possible indi- viduellement avec le bouton ou . La plage de paramétrage de la durée de service est de 10 minutes minimum et de 120 minutes maximum ; la saisie s'opère par incréments de 1 minute. Un service continu est également possible pour les appareils de chauffage à air.
CHAUFFAGE MARCHE AVEC LONGPRESS
L'appareil de chauffage est immédiatement mis en circuit. Un appareil auxiliaire n'est pas mis en circuit en même temps.
CHAUFFAGE ARRÊT AVEC LONGPRESS
Un appareil de chauffage et un appareil auxiliaire en circuit sont débranchés tous les deux. OBSERVATIONS SPÉCIFIQUES À LA COMMANDE ET AU PARAMÉTRAGE DURÉE DE SERVICE DE LA VENTILATION Le mode de service VENTILATION n'existe pas pour toutes les exécutions d'appareils de chauffage (voir la description technique de l'appareil de chauffage).
CAPTEUR DE TEMPÉRATURE
Le raccordement du capteur de température fourni dans l'habitacle du véhicule est imposé pour l'interrogation de la température d'appareils de chauffage à eau. Il est possible de renoncer au montage du capteur de température fourni pour les appareils de chauffage à air, étant donné que le capteur de température monté dans l'appareil de chauffage à air peut servir à l'interrogation de la température, tout comme à la détection de la température de l'habitacle.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 9
Points de menu existants : Picto- gramme Fonction Chauffage MARCHE / ARRÊT Ventilation MARCHE / ARRÊT Appareil auxiliaire MARCHE / ARRÊT (p. ex. un deuxième appareil de chauffage) Paramétrages Programme / Présélection À SAVOIR ! L'activation du pictogramme pour le point de menu APPAREIL AUXILIAIRE doit se faire dans le menu du SAV ; veuillez contacter le garage chargé du montage. Le point de menu du pictogramme Ventilation n'est affiché qu'à condition que l'appareil de chauffage soutienne cette fonction.
Si aucun point de menu n'est activé, la barre d'état affiche l'heure actuelle et la température dans l'habitacle dans l'hypothèse du raccordement d'un capteur de température (en option). Affichage d'initialisation : Heure, p. ex. 17h30 Température dans l'habitacle s'élevant p. ex . à 21 °C Si un point de menu est activé (Chauffage, Ventilation, Appa
reil auxiliaire, Paramétrages ou Programme / Présélection), la barre d'état affiche différentes informations qui sont présen- tées et décrites aux sections ci-après. SOUS-MENU
08:30 120 min Barre de menu Zone de saisie Affichage : p. ex. CHAUFFAGE MARCHE / durée de service de 107 minutes Le pictogramme du point de menu sélectionné s'affiche au milieu de l'écran du sous-menu. La valeur paramétrée respective clignote dans la zone de saisie et il est alors possible de la paramétrer avec le bouton ou et de la valider avec le bouton .10 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
POSTE MOBILE 17:30 21 °C Si aucun point de menu n'est activé, l'affichage d'initialisa- tion est composé du pictogramme du chauffage clignotant au milieu de la barre de menu, de l'heure actuelle et de la température réelle dans la barre d'état. Les actions suivantes sont possibles : CHAUFFAGE IMMÉDIAT avec LONGPRESS. CHAUFFAGE MARCHE avec SHORTPRESS qui impose la validation et le paramétrage supplémentaires de la tem- pérature de consigne et de la durée de service, voir page 12. Sélection d'un nouveau point de menu. AFFICHAGES DE POINTS DE MENU ACTIVÉS CHAUFFAGE MARCHE 60 min 21 °C Les actions suivantes sont possibles : CHAUFFAGE ARRÊT, voir page 11 et 13. Sélection d'un nouveau point de menu. VENTILATION MARCHE 60 min 21 °C Les actions suivantes sont possibles : VENTILATION ARRÊT, voir page 16. Sélection d'un nouveau point de menu.
APPAREIL AUXILIAIRE CHAUFFAGE MARCHE
90 min Les actions suivantes sont possibles : APPAREIL AUXILIAIRE CHAUFFAGE ARRÊT, voir page 20. Sélection d'un nouveau point de menu.
APPAREIL AUXILIAIRE VENTILATION MARCHE
90 min Les actions suivantes sont possibles : APPAREIL AUXILIAIRE VENTILATION ARRÊT, voir page 20. Sélection d'un nouveau point de menu.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 11
PARAMÉTRAGES) Appuyer plus de 2 secondes sur le bouton LONGPRESS. Après une transmission des données réussie – appareil de chauffage MARCHE. 30 min 21 °C Affichage des appareils de chauffage à air en service continu (configuration par défaut). 21 °C
À SAVOIR ! Affichage de <On> pendant 2 secondes après le branche- ment, puis affichage de la durée de service résiduelle ou de s'il s'agit d'un appareil de chauffage à air. Les valeurs paramétrées sont celles du service de chauffage précédent. En cas de LONGPRESS pendant le service de chauffage, l'affichage bascule dans le sous-menu CHAUFFAGE PARA- MÉTRAGE DE LA TEMPÉRATURE DE CONSIGNE (si appareil de chauffage à air) et PARAMÉTRAGE DE LA DURÉE DE SERVICE. Il est possible de basculer dans un autre point de menu pen- dant le service de chauffage. Vérifier la durée de service du point de menu <Ventilation> et la paramétrer au besoin.
CHAUFFAGE ARRÊT AVEC LONGPRESS
Appuyer plus de 2 secondes sur le bouton LONGPRESS. Après une transmission des données réussie – appareil de chauffage ARRÊT. 21 °C
L'éclairage de l'écran s'éteint 10 secondes après l'affichage CHAUFFAGE OFF. À SAVOIR ! Toutes les fonctions actives sont arrêtées en cas de CHAUFFAGE ARRÊT avec LONGPRESS. Les actions suivantes sont possibles pendant l'affichage CHAUFFAGE OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu CHAUFFAGE s'affiche.12 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
3 COMMANDE ET PARAMÉTRAGE
CHAUFFAGE MARCHE AVEC SHORTPRESS ET AVEC LES PARAMÉTRAGESActiver le poste mobile avec le bouton ou . L'affi-chage d'initialisation s'affiche après une transmission des données réussie. 17:30 21 °C Appuyer sur le bouton SHORTPRESS moins de 2 secondes et le sous-menu CHAUFFAGE s'affiche.À SAVOIR !Les paramétrages et / ou validations suivantes (tempéra- ture de consigne et durée de service) sont impérativement imposées.PARAMÉTRAGE DE LA TEMPÉRATURE DE CONSIGNE – SI APPAREILS DE CHAUFFAGE À AIRParamétrer la température de consigne au besoin avec le bouton ou .Plage de paramétrage de la température de consigne :8 °C – 36 °C par incréments de 1 °C,46 °F – 97 °F par incréments de 1 °F.
08:30120 min Valider la température de consigne avec le bouton .PARAMÉTRAGE DE LA DURÉE DE SERVICEParamétrer la durée de service au besoin avec le bouton ou .Plage de paramétrage de la durée de service :De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service continu possible pour les appareils de chauffage à air. 60 min Valider la durée de service avec le bouton .Appareil de chauffage MARCHE. 60 min 21 °C Affichage des appareils de chauffage à air en service continu (configuration par défaut). 21 °C
À SAVOIR !Affichage de <On> pendant 2 secondes après le branche-ment, puis affichage de la durée de service résiduelle ou de s'il s'agit d'un appareil de chauffage à air.Il est possible de basculer dans un autre point de menu pen-dant le service de chauffage. Vérifier la durée de service du point de menu VENTILATION et la paramétrer au besoin.La durée de service modifiée est réaffichée lors de l'initiali-sation consécutive.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 13 MODIFICATION DE LA TEMPÉRATURE DE CONSIGNE ET / OU DE LA DURÉE DE SERVICE EN COURS DE SERVICE Activer le poste mobile avec le bouton ou . Le point de menu CHAUFFAGE / VENTILATION / APPAREIL AUXILIAIRE CHAUFFAGE ou APPAREIL AUXILIAIRE VENTILATION s'affiche après une transmission des données réussie. Appuyer moins de 2 secondes sur le bouton SHORTPRESS. À SAVOIR ! La température de consigne paramétrée ou validée et la durée de service résiduelle actuelle paramétrées avant la mise en marche de l'appareil de chauffage sont affichées en tant que valeurs paramétrées. La durée de service et la température de consigne sont modifiées une seule fois. Les deux valeurs paramétrées sont à valider. PARAMÉTRAGE DE LA TEMPÉRATURE DE CONSIGNE – SI APPAREILS DE CHAUFFAGE À AIR, SANS QUE LA FONC- TION DE VENTILATION NE SOIT BRANCHÉE Paramétrer la température de consigne au besoin avec le bouton ou . Plage de paramétrage de la température de consigne : 8 °C – 36 °C par incréments de 1 °C, 46 °F – 97 °F par incréments de 1 °F.
08:30 120 min Valider la température de consigne avec le bouton . La température de consigne est modifiée une seule fois.
Activer le poste mobile avec le bouton ou . L'écran affiche le point de menu CHAUFFAGE après une transmission des données réussie. Appuyer moins de 2 secondes sur le bouton SHORTPRESS. Appareil de chauffage ARRÊT. 21 °C
L'éclairage de l'écran s'éteint 10 secondes après l'affichage CHAUFFAGE OFF. À SAVOIR ! L'appareil de chauffage s'éteint ; un appareil auxiliaire actif demeure en service. Les actions suivantes sont possibles pendant l'affichage CHAUFFAGE OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu CHAUFFAGE s'affiche.14 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
3 COMMANDE ET PARAMÉTRAGE
PARAMÉTRAGE DE LA DURÉE DE SERVICE Paramétrer la durée de service au besoin avec le bouton ou . Plage de paramétrage de la durée de service : De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service continu possible pour les appareils de chauffage à air. 60 min Valider la durée de service avec le bouton . La durée de service est modifiée une seule fois. 60 min 21 °C Affichage des appareils de chauffage à air en service continu 21 °C
∞CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 15
La durée de service est modifiée à demeure. 60 min 21 °C Affichage des appareils de chauffage à air en service de VENTILATION continu. 21 °C
À SAVOIR ! Affichage de <On> pendant 2 secondes après le branche- ment, puis affichage de la durée de service résiduelle ou de s'il s'agit d'un appareil de chauffage à air. Il est possible de basculer dans un autre point de menu pen- dant le service de ventilation. Vérifier la durée de service du point de menu CHAUFFAGE et la paramétrer au besoin. Si le pictogramme n'est pas affiché, la fonction VENTILA- TION n'est pas prévue pour cet appareil de chauffage. La durée de service modifiée est réaffichée lors de l'initiali- sation consécutive.
PARAMÉTRAGE DE LA DURÉE DE SERVICE AU BESOIN Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton ou pour sélectionner le pictogramme de ventilation . 21 °C
Valider le point de menu VENTILATION avec le bouton . À SAVOIR ! Un paramétrage ou une validation est impérativement imposée. PARAMÉTRAGE DE LA DURÉE DE SERVICE Paramétrer la durée de service au besoin avec le bouton ou . Plage de paramétrage de la durée de service : De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service de VENTILATION continu possible pour les appareils de chauffage à air. 30 min Valider la durée de service avec le bouton .16 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
VENTILATION ARRÊT AVEC SHORTPRESS
Activer le poste mobile avec le bouton ou . L'écran affiche le point de menu VENTILATION après une transmis- sion des données réussie. Appuyer moins de 2 secondes sur le bouton SHORTPRESS. Appareil de chauffage ARRÊT. 21 °C
L'éclairage de l'écran s'éteint 10 secondes après l'affichage VENTILATION OFF. À SAVOIR ! L'appareil de chauffage s'éteint ; un appareil auxiliaire actif demeure en service. Les actions suivantes sont possibles pendant l'affichage VENTILATION OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu VENTILATION s'affiche.
Appuyer plus de 2 secondes sur le bouton LONGPRESS. Appareil de chauffage ARRÊT. 21 °C
L'éclairage de l'écran s'éteint 10 secondes après l'affichage VENTILATION OFF. À SAVOIR ! Toutes les fonctions actives sont arrêtées en cas de VENTI- LATION OFF avec LONGPRESS. Les actions suivantes sont possibles pendant l'affichage VENTILATION OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu VENTILATION s'affiche.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 17
ÈME APPAREIL DE CHAUFFAGE Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton
pour sélectionner le pictogramme . Off 21 °C Valider le point de menu APPAREIL AUXILIAIRE avec le bouton
Sélectionner le pictogramme avec le bouton ou
Valider le point de menu CHAUFFAGE avec le bouton . À SAVOIR ! Les deux paramétrages et / ou validations suivantes sont impérativement imposées. PARAMÉTRAGE DE LA TEMPÉRATURE DE CONSIGNE –
SI APPAREILS DE CHAUFFAGE À AIR
Paramétrer la température de consigne avec le bouton ou . Plage de paramétrage de la température de consigne : 8 °C – 36 °C par incréments de 1 °C, 46 °F – 97 °F par incréments de 1 °F.
08:30 120 min Valider la température de consigne avec le bouton . PARAMÉTRAGE DE LA DURÉE DE SERVICE Paramétrer la durée de service avec le bouton ou . Plage de paramétrage de la durée de service : De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service continu possible pour les appareils de chauffage à air.
08:30 90 min Valider la durée de service avec le bouton . La durée de service est modifiée à demeure. Appareil de chauffage MARCHE. 90 min18 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
3 COMMANDE ET PARAMÉTRAGE
Affichage des appareils de chauffage à air en service continu (configuration par défaut).
À SAVOIR ! Affichage de <On> pendant 2 secondes après le branche- ment, puis affichage de la durée de service résiduelle ou de s'il s'agit d'un appareil de chauffage à air. Il est possible de basculer dans un autre point de menu pen- dant le service de chauffage. Vérifier la durée de service du point de menu VENTILATION et la paramétrer au besoin. Le point de menu APPAREIL AUXILIAIRE n'est pas activé si le pictogramme n'est pas affiché. L'appareil auxiliaire, p. ex. un 2 ème appareil de chauffage, peut fonctionner ensemble avec le 1
appareil de chauffage et avec d'autres valeurs pour la température de consigne et la durée de service. La durée de service modifiée est réaffichée lors de l'initiali- sation consécutive. APPAREIL AUXILIAIRE MARCHE – P. EX. SI LA FONCTION
VENTILATION EST ACTIVÉE POUR UN 2
ÈME APPAREIL DE CHAUFFAGE Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton
pour sélectionner le pictogramme . Off 21 °C Valider le point de menu APPAREIL AUXILIAIRE avec le bouton
Sélectionner le pictogramme avec le bouton ou
Valider le point de menu VENTILATION avec le bouton . À SAVOIR ! Si le pictogramme n'est pas affiché, la fonction VENTILATION n'est pas prévue pour cet appareil de chauffage.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 19
3 COMMANDE ET PARAMÉTRAGE
À SAVOIR ! Un paramétrage ou une validation est impérativement imposée. PARAMÉTRAGE DE LA DURÉE DE SERVICE Paramétrer la durée de service au besoin avec le bouton ou . Plage de paramétrage de la durée de service : De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service de VENTILATION continu possible pour les appareils de chauffage à air. 60 min Valider la durée de service avec le bouton . La durée de service est modifiée à demeure. Appareil de chauffage MARCHE. 60 min Affichage des appareils de chauffage à air en service de VENTILATION continu (configuration par défaut).
À SAVOIR ! Affichage de <On> pendant 2 secondes après le branche- ment, puis affichage de la durée de service résiduelle ou de s'il s'agit d'un appareil de chauffage à air. Il est possible de basculer dans un autre point de menu pen- dant le service de ventilation. Vérifier la durée de service du point de menu CHAUFFAGE et la paramétrer au besoin. Le point de menu APPAREIL AUXILIAIRE n'est pas activé si le pictogramme n'est pas affiché. L'appareil auxiliaire, p. ex. un 2 ème appareil de chauffage, peut fonctionner ensemble avec le 1
appareil de chauffage et avec d'autres valeurs pour la température de consigne et la durée de service. La durée de service modifiée est réaffichée lors de l'initiali- sation consécutive.20 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
APPAREIL AUXILIAIRE ARRÊT AVEC SHORTPRESS
Appuyer moins de 2 secondes sur le bouton SHORTPRESS. Appareil auxiliaire ARRÊT. Off 21 °C L'éclairage de l'écran s'éteint 10 secondes après l'affichage APPAREIL AUXILIAIRE OFF. À SAVOIR ! Les actions suivantes sont possibles pendant l'affichage APPAREIL AUXILIAIRE OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu CHAUFFAGE s'affiche.
Appuyer plus de 2 secondes sur le bouton LONGPRESS. Appareil auxiliaire ARRÊT.
Off 21 °C L'éclairage de l'écran s'éteint 10 secondes après l'affichage APPAREIL AUXILIAIRE OFF. À SAVOIR ! Toutes les fonctions actives sont arrêtées en cas de APPAREIL AUXILIAIRE OFF avec LONGPRESS. Les actions suivantes sont possibles pendant l'affichage APPAREIL AUXILIAIRE OFF : Sélectionner un point de menu avec le bouton ou . Bouton SHORTPRESS : l'affichage d'initialisation s'affiche. Bouton SHORTPRESS : le sous-menu CHAUFFAGE s'affiche.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 21
3 COMMANDE ET PARAMÉTRAGE
INFORMATIONS D'ORDRE GÉNÉRAL DE PROGRAMMATION DE LA DURÉE DE PRÉSÉLECTION La programmation de l'heure de présélection est effectuée dans le point de menu
permet de program- mer 3 heures de présélection. La répartition des 3 heures de présélection est possible sur un jour de la semaine ou sur différents jours de la semaine. Le programme propose aussi 3 groupes d'heures de présé- lection que l'utilisateur peut démarrer quotidiennement à la même heure. Groupes de jours de la semaine : Sa. – Di. 2x CHAUFFAGE / VENTILATION Lu. – Ve. 5x CHAUFFAGE / VENTILATION Lu. – Di. 7x CHAUFFAGE / VENTILATION Dès qu'un groupe de jours de la semaine programmé est activé, tous les jours de la semaine sont exécutés successi- vement et il est requis de procéder à une reprogrammation par la suite. Exemple : Si le poste mobile de l'EasyStart Remote
est programmé pour le groupe de jours de la semaine <Lu. – Ve.> un dimanche, l'appareil de chauffage procède au chauffage ou à la ventilation du lundi jusqu'au vendredi aux heures para- métrées (5x CHAUFFAGE / VENTILATION). Si le poste mobile de l'EasyStart Remote
est programmé pour le groupe de jours de la semaine <Lu. – Ve.> un mer- credi, l'appareil de chauffage procède au chauffage ou à la ventilation le jeudi et le vendredi, et l'appareil de chauffage ne sera pas mis en circuit le samedi et le dimanche. L'appa- reil de chauffage se remet en circuit aux heures paramétrées du lundi au mercredi de la semaine prochaine (5x CHAUFFAGE / VENTILATION). Une reprogrammation est imposée après l'exécution d'un groupe de jours de la semaine. À SAVOIR ! Observer la description du mode de service donnée ci-après pour la programmation du poste mobile de l'EasyStart Remote
MODE DE SERVICE DE L'HEURE DE DÉPART (CONFIGURATION PAR DÉFAUT) Le service de chauffage présélectionné ne démarre pas le jour même en présence des conditions suivantes. Si le jour actuel et le jour présélectionné sont identiques Si l'heure actuelle se situe dans la fenêtre = heure de départ moins la durée de service. Exemple : Jour actuel / jour présélectionné : Je. Heure actuelle : 18h45 Heure de départ : 19h00 Durée de service : 30 minutes Fenêtre : 18h30 à 19h00 La durée actuelle se situe dans la fenêtre, l'appareil de chauffage n'est pas mis en circuit. Le programme est exécuté au cours de la semaine prochaine. MODE DE SERVICE DE L'HEURE DE DÉMARRAGE Dans le mode de démarrage, l'appareil de chauffage est mis en circuit le jour présélectionné dès l'atteinte de l'heure paramétrée.22 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
3 COMMANDE ET PARAMÉTRAGE
CALCUL AUTOMATIQUE DE LA DURÉE DE SERVICE (uniquement pour appareils de chauffage à eau) Le démarrage du chauffage des appareils de chauffage à eau équipés d'un capteur de température est calculé automatiquement en fonction de la température ambiante mesurée et de la puissance de chauffage sélectionnée (ECO ou HIGH). La durée de service peut se situer entre 10 et 60 minutes avant l'heure programmée pour le départ, en sachant que le service prend toujours fin 5 minutes après l'heure pro
grammée pour le départ. Ceci donne une durée de service minimale de 15 minutes et une durée de service maximale de 65 minutes. La durée de service paramétrée dans le menu PRO- GRAMME / PRÉSÉLECTION n'est pas valable dans ce cas. La mise en circuit du chauffage s'effectue selon la durée de service préréglée pour toutes les autres configurations. À SAVOIR ! Les puissances de chauffage ECO ou HIGH se sont que valables en combinaison avec une heure de présélection programmée. Les heures de présélection sont toujours des heures de départ, même si le calcul de la durée de service est désactivé. La programmation est limitée à 3 heures de présélection. La durée maximale de 65 minutes pour le calcul auto- matique de la durée de service est une configuration par défaut. Le garage chargé du montage peut réduire cette durée à un minimum de 15 minutes au besoin. Dans le cas d'appareils de chauffage à eau à fonction du calcul automatique de la durée de service activée, la durée de service pour la détermination de la fenêtre s'élève à 60 minutes.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 233 COMMANDE ET PARAMÉTRAGEPROGRAMMATION DES HEURES DE PRÉSÉLECTIONActiver le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie.Dans la barre de menu, appuyer sur le bouton ou pour sélectionner le pictogramme .Affichage si aucune présélection n'est activée.
Affichage si une présélection est activée, p. ex. P2.
Valider le point de menu PROGRAMME avec le bouton .À SAVOIR !Une ou plusieurs mémoires du programme sont déjà actives, si le pictogramme est complété du pictogramme .Les mémoires du programme activées sont caractérisées par à l'écran.PARAMÉTRAGE DE LA MÉMOIRE DU PROGRAMMESÉLECTION DE LA MÉMOIRE DU PROGRAMMELa mémoire du programme P1 s'affiche : sélectionner le bouton ou pour accéder à la prochaine mémoire du programme P2, P3 au besoin ou pour réafficher P1.Affichage de la mémoire du programme P1, configu-ration par défaut.
Mo. - Fr. 21 °C07 : 00 30 min. Affichage de la mémoire du programme P2 avec une présé-lection programmée.
Mi. 21 °C06 : 30 60 min.Valider la mémoire du programme sélectionnée avec le bouton .ACTIVATION / DÉSACTIVATION DE LA MÉMOIRE DU PRO-GRAMMESélectionner le paramétrage <On> ou <Off> avec le bouton ou .
Valider le paramétrage <On> ou <Off> avec le bouton , le programme, p. ex. P2, est activé ou désactivé.24 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUESÉLECTION DU GROUPE DES JOURS DE LA SEMAINE / DU JOUR DE LA SEMAINESe servir du bouton ou pour sélectionner le groupe des jours de la semaine Lu. – Ve., Sa. – Di., Lu. – Di. ou un jour de la semaine spécifique Lu., Ma., Me., Je., Ve., Sa., Di.
Mi. Valider le paramétrage avec le bouton .PARAMÉTRAGE DE L'HEURE DE DÉPART / DE L'HEURE DE DÉMARRAGEParamétrer les heures avec le bouton ou .
Valider le paramétrage avec le bouton .Paramétrer les minutes avec le bouton ou .
06 : 30 Valider le paramétrage avec le bouton .
Mi. 21 °C06 : 30 60 min.À SAVOIR !Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran. Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage <On> ou <Off> et vice-versa.CHANGEMENT DE MÉMOIRE DU PROGRAMME Valider la mémoire du programme sélectionnée, p. ex. P2, avec le bouton Sélectionner le pictogramme avec le bouton ou
Valider le paramétrage avec le bouton .CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 25 Sélectionner la puissance de chauffage ECO ou HIGH avec le bouton ou .
HIGH Valider la puissance de chauffage avec le bouton . PARAMÉTRAGE DE LA DURÉE DE SERVICE Paramétrer la durée de service avec le bouton ou . Plage de paramétrage de la durée de service : De 10 minutes minimum à 120 minutes maximum par incré- ments de 1 minute.
60 min Valider la durée de service avec le bouton . À SAVOIR ! La durée de service est limitée à 65 minutes pour les appa- reils de chauffage à eau dotés d'un calcul automatique de la durée de service. Un paramétrage de la durée de service est impossible. La durée de service est limitée à 120 minutes pour les appareils de chauffage à air et en mode de présélection. Un service de chauffage continu est impossible.
Sélectionner le pictogramme ou le pictogramme avec le bouton ou .
Valider la fonction CHAUFFAGE ou VENTILATION avec le bouton . PARAMÉTRAGE DE LA TEMPÉRATURE DE CONSIGNE –
SI APPAREILS DE CHAUFFAGE À AIR
Paramétrer la température de consigne avec le bouton ou . Plage de paramétrage de la température de consigne : 8 °C – 36 °C par incréments de 1 °C, 46 °F – 97 °F par incréments de 1 °F.
21 °C Valider la température de consigne avec le bouton . SÉLECTION DE LA PUISSANCE DE CHAUFFAGE si appareils de chauffage à eau à calcul automatique de la durée de service Puissance de chauffage ECO = chauffage normal, env. 10 °C. Puissance de chauffage HIGH = chauffage confort, env. 14 °C.26 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE3 COMMANDE ET PARAMÉTRAGEACTIVATION DE LA MÉMOIRE DU PROGRAMME
Valider le paramétrage <On> avec le bouton .
Mi. 21 °C06 : 30 60 min.À SAVOIR !Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran.Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage <On> ou <Off> et vice-versa.DÉSACTIVATION DE LA MÉMOIRE DU PROGRAMMESélectionner le paramétrage <Off> avec le bouton
Valider le paramétrage <Off> avec le bouton . À SAVOIR !Les paramétrages effectués au préalable demeurent enregistrés.Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran.Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage <On> ou <Off> et vice-versa.RECHANGEMENT DE LA MÉMOIRE DU PROGRAMMESélectionner le pictogramme avec le bouton ou
Valider les paramétrages avec le bouton et procéder comme décrit à la page 24, 25 et 26.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 27
Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton
pour sélectionner le pictogramme . 10:30 Mo. Valider le point de menu PARAMÉTRAGES avec le bouton
Valider le point de menu PARAMÉTRAGE DE L'HEURE avec le bouton . Paramétrer les heures avec le bouton ou . 06 : 00
Valider le paramétrage avec le bouton . Paramétrer les minutes avec le bouton ou .
06 : 30 Valider le paramétrage avec le bouton . À SAVOIR ! Ne pas appuyez sur le bouton , étant donné que l'écran réafficherait le PARAMÉTRAGE DE L'HEURE au cas contraire. Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran.28 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE
3 COMMANDE ET PARAMÉTRAGE
PARAMÉTRAGE DU JOUR DE LA SEMAINE Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton
pour sélectionner le pictogramme . 10:30 Mo. Valider le point de menu PARAMÉTRAGES avec le bouton . Le pictogramme PARAMÉTRAGE DE L'HEURE s'affiche. Sélectionner le pictogramme du
avec le bouton ou . Valider le paramétrage avec le bouton . Sélectionner le jour de la semaine avec le bouton
Valider le jour de la semaine avec le bouton . À SAVOIR ! Ne pas appuyez sur le bouton , étant donné que l'écran réafficherait le PARAMÉTRAGE DU JOUR DE LA SEMAINE au cas contraire. Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran.CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 29
Activer le poste mobile avec le bouton ou . L'affichage d'initialisation s'affiche après une transmission des données réussie. Dans la barre de menu, appuyer sur le bouton
pour sélectionner le pictogramme . 10:30 Mo. Valider le point de menu PARAMÉTRAGES avec le bouton
Le pictogramme PARAMÉTRAGE DE L'HEURE s'affiche. Sélectionner le pictogramme du FORMAT HORAIRE avec le bouton ou . Valider le paramétrage avec le bouton . Sélectionner le format horaire avec le bouton ou . 12 h
Valider le format horaire avec le bouton . À SAVOIR ! Ne pas appuyez sur le bouton , étant donné que l'écran réafficherait le PARAMÉTRAGE DU FORMAT HORAIRE au cas contraire. Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSÉLECTION ou patienter jusqu'à l'extinction de l'éclairage à l'écran. BOUTON FONCTIONNEL Le bouton fonctionnel monté dans le véhicule peut servir à l'exécution des activités suivantes : Démarrage du service de chauffage ; les valeurs para- métrées sont celles du service de chauffage précédent (DEL MARCHE). Mise hors circuit de tous les appareils actifs (DEL ARRÊT). Voir les instructions de montage pour l'adaptation du poste mobile.30 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE 4 MAINTENANCE ÉTAT DE CHARGEMENT DE LA PILE DU POSTE MOBILE L'état de chargement de la pile est affiché dans l'affichage d'initialisation du point de menu PARAMÉTRAGES. 10:30 Mo. Si l'écran affiche « Pile faible », se procurer une pile ronde disponible dans le commerce et recommandée par Eberspä- cher de type CR2430 des fabricants Varta, Sony ou Renata et l'insérer dans le poste mobile. Pile en bon état Pile suffisante Pile faible À remplacer prochainement. Pile vide. Remplacer immédiatement !

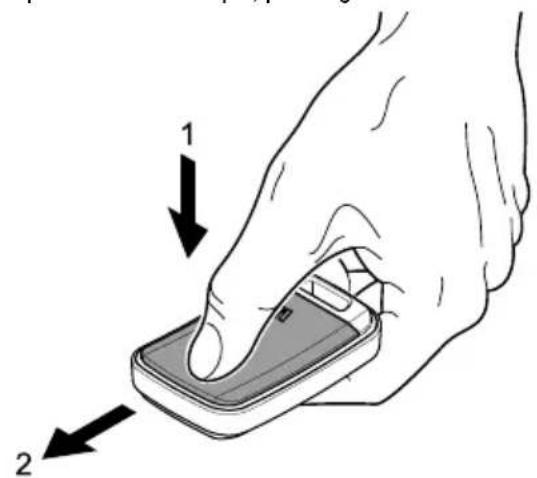

REMPLACEMENT DE LA PILE
Ouvrir le compartiment de la pile. Appuyer sur le couvercle du compartiment de la pile avec le pouce comme indiqué, puis le glissez vers l'avant. Retirer la pile vide. Mettre une nouvelle pile en place. Le pile est correctement insérée du moment que le signe du pôle « plus » et la désignation du type de pile sont visibles. Mettre le couvercle du compartiment de la pile en place et le glisser vers l'arrière jusqu'à ce qu'il prenne l'encoche. Activation du poste mobile (voir page 7).CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 31 5 QUE FAIRE, SI …? LES AFFICHAGES SUIVANTS PEUVENT SE PRODUIRE EN CAS DE PANNES
a été séparée de l'alimentation en courant et rebranchée. Patienter jusqu'à l'achèvement de l'identifi- cation automatique, puis paramétrer l'heure et le jour de la semaine, voir page 27 et
Pair mode AddE Pile vide. Remplacer la pile dans l'immédiat ! NO SIGNAL Pas de communication. Vérifier le fusible de l'appareil de chauffage, le remplacer au besoin. Consulter un garage spécialisé. Error 08:30 120 min Panne du 1
appareil de chauffage. Consulter un garage spécialisé. Error Panne du 2 ème appareil de chauffage. Consulter un garage spécialisé. 18:30 °C Sonde de température ambiante défectueuse. Consulter un garage spécialisé.32 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE 5 QUE FAIRE, SI …?
AFFICHAGE DESCRIPTION REMÈDE / UTILISATEUR
Distance entre le poste mobile et le véhicule trop grande ou dépassement de la limite de portée. Modifier la position par rapport au véhicule : maintenir p. ex. le poste mobile plus haut ou le déplacer sur le côté. Réduire la distance par rapport au véhicule. Constructions trop denses entre le poste mobile et le véhicule Réduire la distance. Si possible, établir un contact visuel entre le poste mobile et le véhicule. Poste mobile non adapté. Adapter le poste mobile selon les instructions de montage. Fonctionnement simultané de plusieurs EasyStart Remote+ radiotélécommandes. Réactiver le poste mobile après une pause.
DESCRIPTION CAUSE POSSIBLE REMÈDE
L'activation du poste mobile est impossible Pile vide. Remplacer la pile. Aucune pile n'a été insérée. Insérer une pile neuve. Insertion erronée de la pile. Insérer la pile correctement. DEL d'affichage du bouton clignote Poste stationnaire adopte le mode d'adaptation. L'affichage s'éteint automatiquement après 30 secondes. Adapter le poste mobile selon la des- cription donnée dans les instructions de montage. À SAVOIR ! Pour peu que vous étiez dans l'incapacité d'éliminer l'erreur ou la panne, veuillez contacter un concessionnaire JE agréé ou appelez le numéro de téléphone du SAV figurant ci-après (voir page 31).CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 33 6 SERVICE HOTLINE Si vous êtes domicilié en Allemagne et avez des questions techniques ou un problème avec la radiotélécommande EasyStart Remote
ou votre appareil de chauffage, appelez le numéro de téléphone du SAV ci-après. Hotline : 0800/1234300 Hotline pour fax : 01805/262624 Veuillez vous adresser aux agences agréées par Eberspächer en dehors du territoire allemand.34 | CHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUECHAUFFAGES DES VÉHICULES – DOCUMENTATION TECHNIQUE | 35Siège principal : Eberspächer Climate Control Systems GmbH & Co. KG Eberspächerstrasse 24 73730 Esslingen Hotline : 0800/1234300 Hotline pour fax : 01805/262624 info@eberspaecher.com www.eberspaecher.com 22 1000 34 17 03 FR 07/2014 Sous réserve de modifications sans préavis © Eberspächer Climate Control Systems GmbH & Co. KG
