FOIRE AUX QUESTIONS - EasyStart Timer Eberspacher
Téléchargez la notice de votre Chauffage auxiliaire pour véhicule au format PDF gratuitement ! Retrouvez votre notice EasyStart Timer - Eberspacher et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EasyStart Timer de la marque Eberspacher.

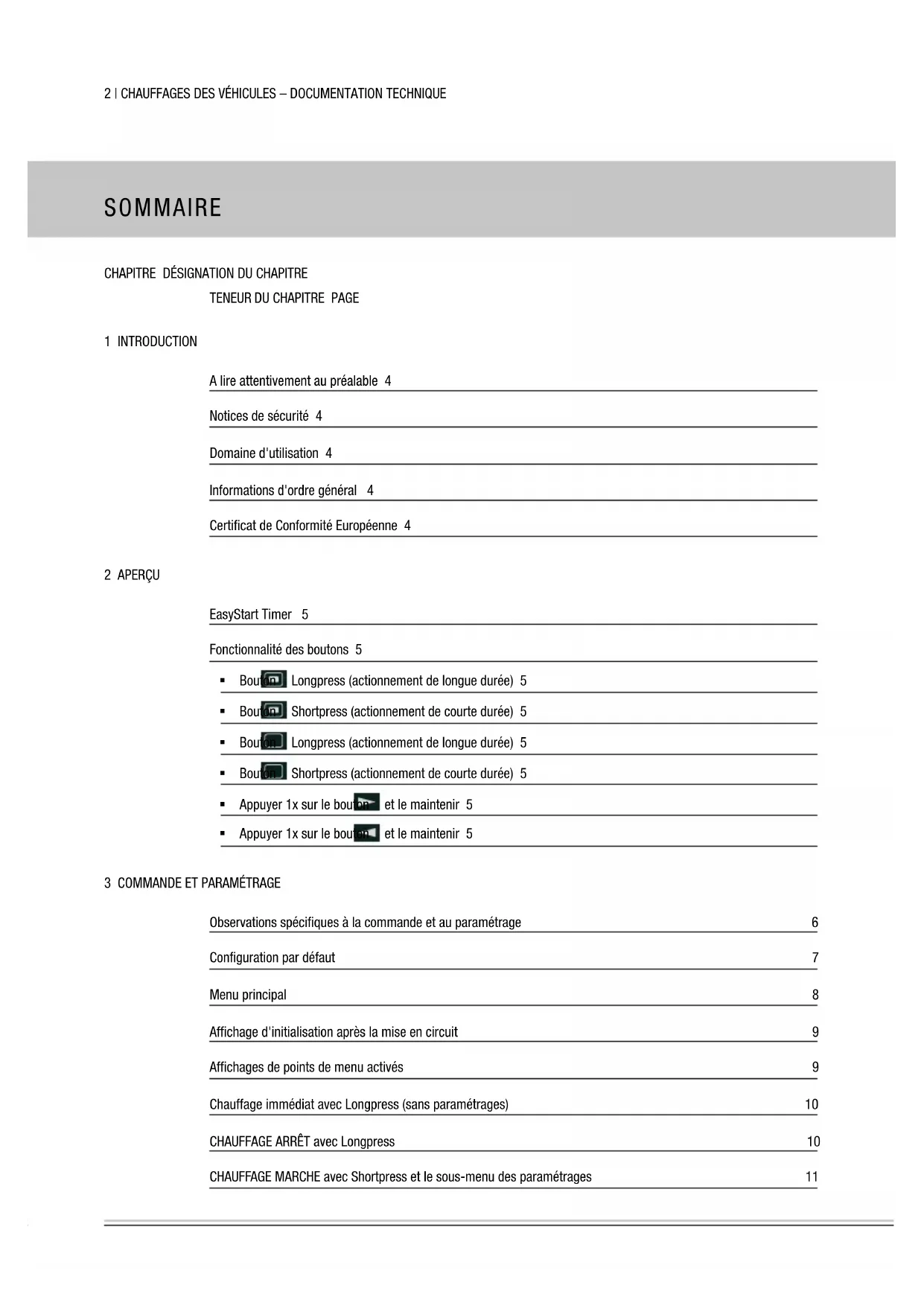

MODE D'EMPLOI EasyStart Timer Eberspacher
Lisez attentivement au préalable 4
Notices de sécurité 4
Domaine d'utilisation 4
Informations d'ordre général 4
Certificat de Conformité Européenne 4
2 APERCU
EasyStart Timer 5
Fonctionnalité des boutons 5
Bouton Longpress (actionnement de longue durée) Bouton Shortpress (actionnement de courte durée) Bouton Longpress (actionnement de longue durée) Bouton Shortpress (actionnement de courte durée) Appuyer 1x sur le bouton et le maintenir Appuyer 1x sur le bouton et le maintenir
3 Commande et paramétrage
Observations spécifiques à la commande et au paramétrage 6
Configuration par défaut 7
Menu principal 8
Affichages des points de menu actifs 9
Chauffage immédiat avec Longpress (sans paramétrages) 10
CHAUFFAGE ARRET avec Longpress 10
CHAUFFAGE MARCHE avec short-press et le sous-menu des paramétrages 11
Sommaire
CHAUFFAGE ARRET avec Shortpress 12
Modification de la température de consigne et / ou de la durée de service en cours de service 12

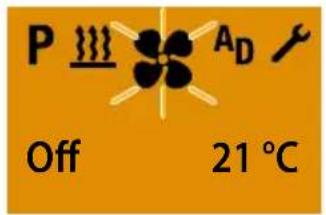

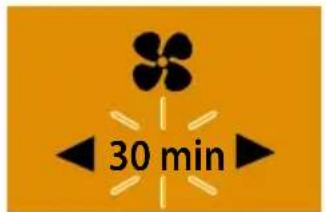

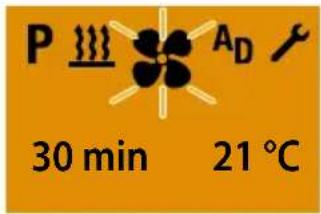

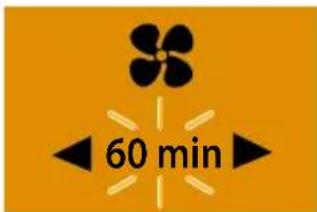

VENTILATION MARCHE avec short-press - paramétrage de la durée de service au besoin 14

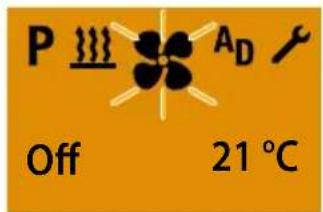

VENTILATION ARRET avec Longpress 15
VENTILATION ARRET avec Shortpress 15

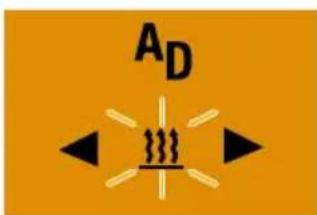

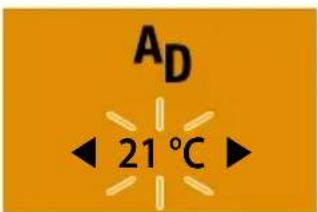

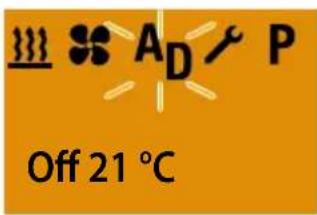

APPAREIL AUXILIAIRE MARCHE - p. ex. si la fonction CHAUFFAGE est activée pour un 2^me appareil de chauffage 16

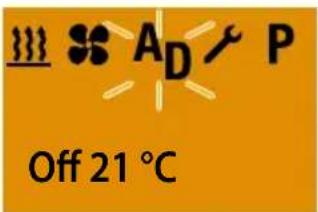

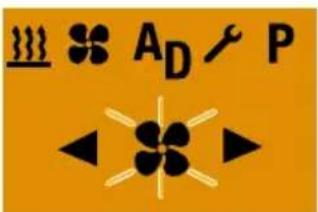

APPAREIL AUXILIAIRE MARCHE - p. ex. si la fonction VENTILATION est activée pour un 2^me appareil de chauffage 17

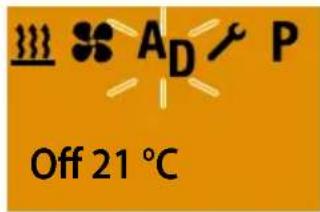

APPAREIL AUXILIAIRE ARRET avec Longpress 19

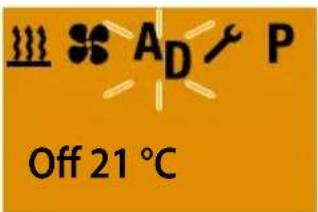

APPAREIL AUXILIAIRE Arrêt avec Shortpress 19

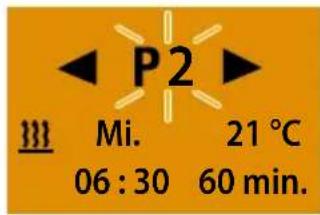

Informations d'ordre général de programmation de l'heure de présélection 20

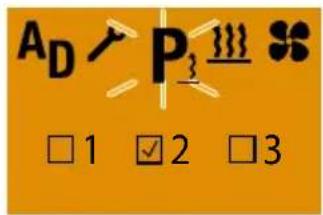

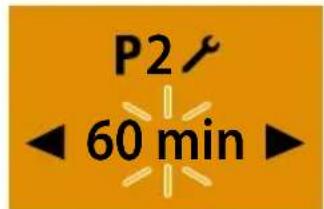

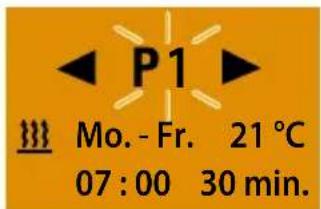

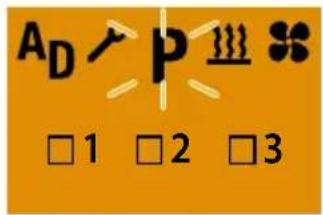

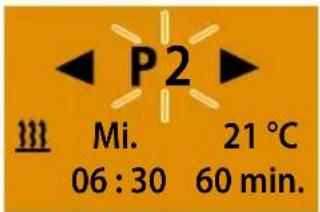

Programmation des heures de présélection 22

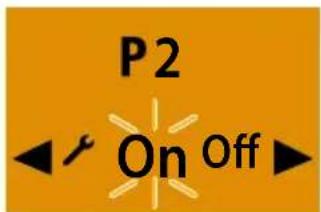

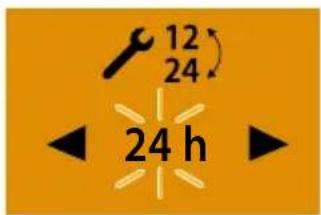

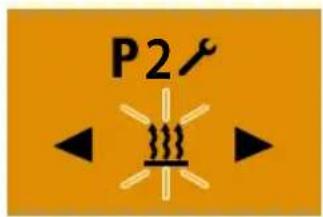

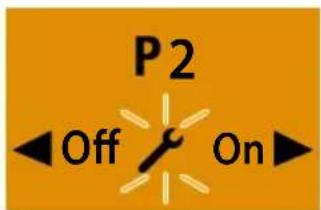

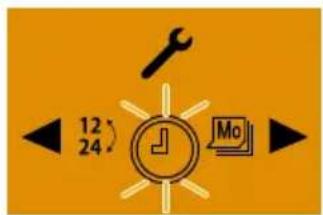

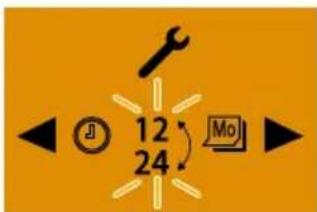

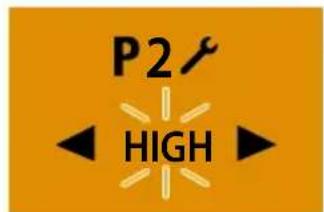

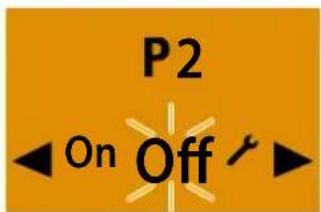

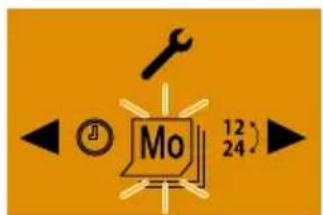

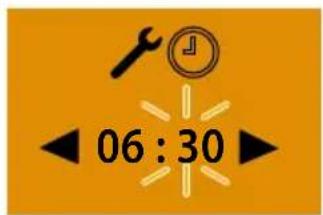

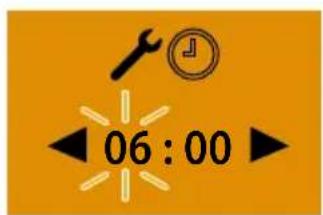

Paramétrages de l'EasyStart Timer 22
Paramétrages 26
4 QUE FAIRE, SI...?
Les affichages suivants peuvent se produire en cas de pannes : 29
5 SERVICE
Hotline 30
A LIRE attentivement au prealable
Veuillez lire ces instructions de montage attentivement avant de procéder au paramétrage et à l'utilisation.
Ces instructions de service contiennent des informations importantes pour un paramétrage et une utilisation correctes.
Veuillez conserver ses instructions de service attentivement afin que vous puissiez les consulter ultérieurement.
DANGER
Respecter impérativement toutes les informations et consignes, notamment les notices de sécurité de cette documentation et de la description technique de l'appareil de chauffage!
DOMAIN d'utilisation
L'EasyStart Timer sert à la sélection du mode de service, au paramétrage de la durée de service, à la préselection de la durée de mise en circuit et à la connexion et déconnexion de l'appareil de chauffage et / ou des appareils auxiliaires montés dans le véhicule.
Le fabricant décline toute responsabilité et garantie pour tout emploi et / ou utilisation non conforme à l'usage prévu en dehors du domaine d'application imposé.
Informations d'ordre général
L'EasyStart Timer est dotée d'une structure de commandes très simple.
Rien que 4 boutons permettent de paramétrer toutes les fonctions et de les modifier, au besoin.
L'emploi de la fonction de CALCUL AUTOMATIQUE DE LA DUREE DE SERVICE d'un appareil de chauffage à eau pose pour condition d'utiliser le capteur de température disponible en option.
L'écran de l'EasyStart Timer affiche, indiquant l'identification automatique de l'appareil de chauffage lors du rétablissement de l'alimentation en courant d'un véhicule préalablement mis hors tension (battery déconnectée).
Une identification positive fait que l'heure clignote dans l'affichage d'initialisation. Un paramétrage de l'heure est imposé. Il est également requis de paramétrer le jour de la période, voir page 27.
Tous les détails de la commande de l'EasyStart Timer sont décrits à partir de la page 6.
Certificat de conformite europeenne
Par la présente, nous déclarons que la version de l'élément de commande commercialisée par nos soins répond aux dispositions correspondantes de la directive CE mentionnée ci-après. Directive européenne 2004/108/CE
La déclaration de conformité intégrale est disponible en vue de sa consultation et de son téléchargement sur www.eberspaecher.com.

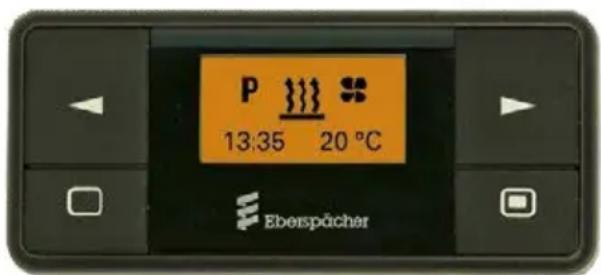

EasyStart TIMER
L'EasyStart Timer permet de partager aux paramétrages nécessaires au service de l'appareil de chauffage et / ou de l'appareil auxiliaire.
Fonctionnalite des boutons
Bouton LONGPRESS (actionnement de longue durée)
Actionnement du bouton plus de 2 secondes.
Mise en service immédiate de l'appareil de chauffage même si l'écran affiche MARCHE ou ARRÊT (sauf en cours de programmation ou de paramétrage).
Bouton SHORTPRESS (actionnement de courte durée)
Actionnement du bouton moins de 2 secondes
-si I'ecran est a I'ARRET I'EasyStart Timer est mise en MARCHE et I'affichage d'initialisation s'affiche. - une fonction selectionnelle est validée. - les saisies sont validées.
Bouton LONGPRESS (actionnement de longue durée)
Actionnement du bouton plus de 2 secondes
-toutes les fonctions sont arrêtées. -si I'ecran est à I'ARRET I'EasyStart Timer est mise en MARCHE et I'affichage d'initialisation s'affiche.
Bouton SHORTPRESS (actionnement de courte durée)
Actionnement du bouton moins de 2 secondes
- La fonction affichée et activée est arrêtée, tandis que les autres fonctions activées demeurent valables.
- chaque actionnement du bouton SHORTPRESS fait que l'affichage passe au niveau directement supérieur si l'EasyStart Timer est à l'ARRÉT.
- L'affichage d'initialisation s'affiche et aucune fonction n'est active l'EasyStart Timer est à l'ARRÉT.
- I'EasyStart Timer est dans le sous-menu le paramétrage est arrêté et les valeurs préalablement paramétrées ne sont pas enregistrées. -si I'ecran est a I'ARRET I'EasyStart Timer est mise en MARCHE et I'affichage d'initialisation s'affiche.
Appuyer 1x sur le bouton et le maintenir
- L'EasyStart Timer est dans le menu principal et l'affichage d'initialisation s'affiche le prochain pictogramme de droite s'affiche au milieu de la barre de menu et clignote.
- l'EasyStart Timer est dans le sous-menu la valeur affichée est modifiée (agrandie) ou la sélection consécutive est affichée. -si I'ecran est a I'ARRET I'EasyStart Timer est mise en MARCHE et I'affichage d'initialisation s'affiche.
Appuyer 1x sur le bouton et le maintenir
- L'EasyStart Timer est dans le menu principal et l'affichage d'initialisation s'affiche le prochain pictogramme de gauche s'affiche au milieu de la barre de menu et clignote.
- l'EasyStart Timer est dans le sous-menu la valeur affichée est modifiée (amoindrie) ou la selection consécutive s'affiche. -si I'ecran est a I'ARRET I'EasyStart Timer est mise en MARCHE et I'affichage d'initialisation s'affiche.
Activation de l'easystart TIMER
L'activation de l'EasyStart Timer est nécessaire si l'écran est être (sauf si le chauffage est en MARCHE avec LONGPRESS).
SHORTPRESS sur un des quatre boutons, l'écran affiche l'affichage d'initialisation qui permet de poursuivre la commande ou le paramétrage.
Activation du point de MENU
Le pictogramme du point de menu à activer s'affiche au milieu de l'écran et clignote. Les pictogrammes sont affichés à tour de rôle lors de l'activation de plusieurs points de menu.
Écran
L'écran est rétroéclairé
- pendant l'utilisation de l'EasyStart Timer.
- si l'éclairage du véhicule est branché et à condition que la borne 58 soit raccordée
- si l'appareil de chauffage / l'appareil auxiliaire est en MARCHE.
Extinction de l'affichage
Si l'éclairage du véhicule est débranché, si aucun appareil de chauffage ou appareil auxiliaire n'est en circuit ou si aucun paramétrage ou actionnement n'est en cours, l'affichage s'éteint en l'espace de 10 secondes et l'EasyStart Timer passe en mode de veille dans ce cas.
Une nouvelle saisie pose pour condition d'appuyer au préalable sur l'un des quatre boutons (sauf si le chauffage est en MARCHE avec LONGPRESS).
Pictogramme clignotant / VALEUR clignotante
Dans le menu principal, il est possible d'activer un pictogramme clignotant dans la barre de menu avec le bouton
Dans le sous-menu, il est possible d'actionner une valeur clignotante ou une sélection avec le bouton
Chauffage MARCHE avec longpress
L'appareil de chauffage est immédiatement mis en circuit. Un appareil auxiliaire n'est pas mis en circuit en même temps.
Chauffage arrêt avec longpress
Un appareil de chauffage et un appareil auxiliaire en circuit sont débranchés tous les deux.
Annulation / fermeture des paramétrages
Il est possible d'interrompre ou de fermer le paramétrage avec le bouton.
Validation de la SAISIE
Les paramétrages et modifications imposent toujours leur validation avec le bouton, parce qu'ils ne seraient pas enregistrés au cas contraire.
Parametrage de la DUREE de service
Le paramétrage de la durée de service est possible individuellement avec le bouton ou plaque de paramétrage de la durée de service est de 10 minutes minimum et de 120 minutes maximum; la saisie s'opère par incréments de 1 minute. Un service continu est également possible pour les appareils de chauffage à air.
Le paramétrage de la durée de service d'un appareil de chauffage et d'un appareil auxiliaire peut se faire indépendamment l'un de l'autre.
Prolongation de la DUREE de service
Une prolongation de la durée de service jusqu'à 720 minutes est possible ; la saisie s’opère par incréments de 5 minutes à partir de la 120^ème minute. Veuillez contacter le garage chargé du montage dans un tel cas.
Mode de service de ventilation
Le mode de service VENTILATION n'est pas pour toutes les executions d'appareils de chauffage (voir la description technique de l'appareil de chauffage).
Capteur de temperature
Les paramètres et commandes décrits ci-après permettent le raccordement d'un capteur de température à un appareil de chauffage à eau pour condition.
Un capteur de température, monté dans un appareil de chauffage à air et prévu pour le réglage, sert également à la détection de la température de l'habitacle.
Appareil auxiliaire
Un appareil auxiliaire peut p. ex. être un deuxième appareil de chauffage ou une climatisation auxiliaire. Il est par ailleurs possible de combiner un appareil de chauffage avec un ventilateur; le ventilateur sert alors à la distribution d'air dans l'habitacle.
Le service de l'appareil de chauffage et de l'appareil auxiliaire est possible simultanément ou indépendamment l'un de l'autre.
Le nombre de pictogrammes et d'affichages de l'écran dépend de l'appareil de chauffage monté dans le véhicule et du modèle respectif.
Configuration par défaut
PROGRAMME / PRESELECTION (pour tous les apparciels de chauffage)
Groupe de jours de la semaine Lu.-Ve. Heure de départ à 07h00 - Langue DE - Format horaire de 24 h Durée de service lors d'une préselection de 30 minutes
Appareils de chauffage à air
Durée de service continue - Température de consigne de 21 °C
Appareils de chauffage à eau
Durée de service de 30 minutes - Calcul automatique de la durée de service < Off>

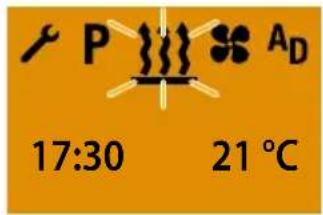

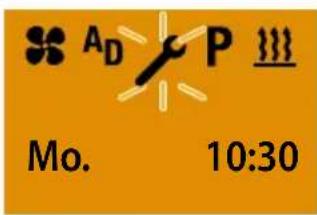

MENU principal
Barredemenu
Barde'etat
Points de menu existants :
| Picto-gramme | Fonction |
| XXX | Chauffage MARCHÉ / ARRÊT |
| XXX | Ventilation MARCHÉ / ARRÊT |
| AD | Appareil auxiliaire MARCHÉ / ARRÊT (p. ex. un deuxième apparéil de chauf-fage) |

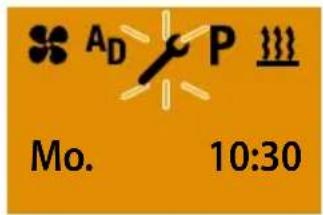

| / | Paramétrages |
| P | Programme / Présélection |
L'activation du pictogramme AD pour le point de menu APPAREIL AUXILIAIRE doit se faire dans le menu du SAV ; veuillez contacter le garage chargé du montage.
Le point de menu du pictogramme ventilation n'est affiché qu'à condition que l'appareil de chauffage soutienne cette fonction.
Seuls les pictogrammes et sont affichés pour les véhicules en service ADR. Si l'appareil de chauffage soutient la fonction VENTILATION, le pictogramme s'affiche également.
BARRE D'etat
Sieldom point de menu n'est activé, la barre d'état affiche l'heure actuelle et la température dans l'habitatcle dans l'hypothèse du raccordement d'un capteur de température (en option).

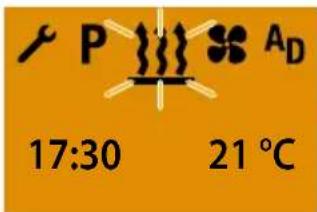

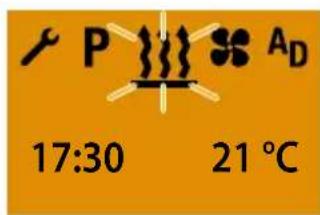

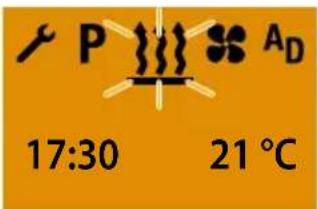

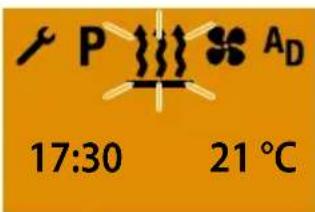

Affichage d'initialisation :
Heure, p. ex. 17h30 - Température dans l'habitacle s'élevant p. ex. à 21 °C
Si un point de menu est activé (Chauffage, Ventilation, Appareil auxiliaire, Paramétrages ou Programme / Préselection), la barre d'état affiche différentes informations qui sont représentées et décrites aux sections ci-après.

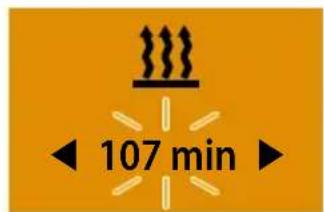

Sous-menu
Barredemenu
Zone de saisie
Affichage :
CHAUFFAGE MARCHE / durée de service de 107 minutes
Le pictogramme du point de menu sélectionné s'affiche au milieu de l'écran du sous-menu.
La valeur paramétrée respective clignote dans la zone d'aisie et il est alors possible de la paramétrer avec le bouton et la valider avec le bouton.

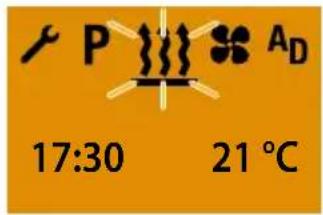

Affichage d'initialisation apres la mise en circuit
Si dernier point de menu n'est pas activé, l'affichage d'initialisation est composé du pictogramme du chauffage clignotant au milieu de la barre de menu, de l'heure actuelle et de la température réelle dans la barre d'état.
Les actions suivantes sont possibles :
CHAUFFAGE IMMÉDIAT avec LONGPRESS. CHAUFFAGE MARCHE avec SHORTPRESS qui impose la validation et le paramétrage supplémentaires de la température de consigne et de la durée de service, voir page 11. - Sélection d'un nouveau point de menu.

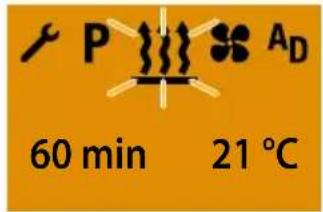

Chauffage MARCHE
Les actions suivantes sont possibles :
CHAUFFAGE ARRET, voir page 10 et 12. - Sélection d'un nouveau point de menu.

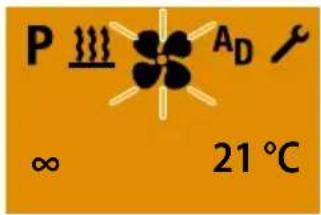

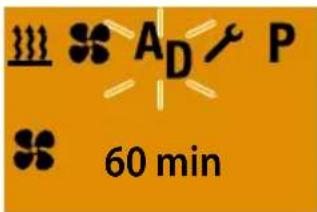

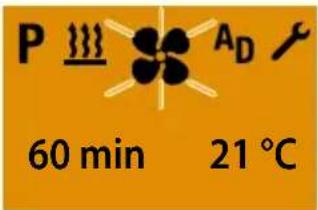

Ventilation MARCHE
Les actions suivantes sont possibles :
VENTILATION ARRET, voir page 15. - Sélection d'un nouveau point de menu.

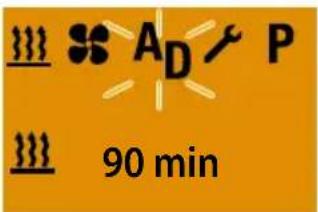

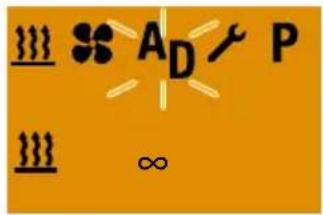

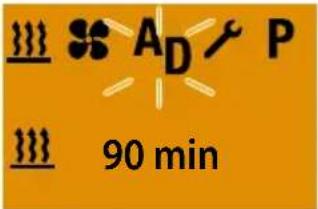

Appareil auxiliaire chauffage MARCHE
Les actions suivantes sont possibles :
APPAREIL AUXILIAIRE CHAUFFAGE ARRET, voir page 19. - Sélection d'un nouveau point de menu.

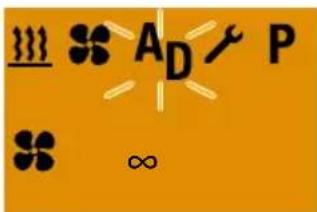

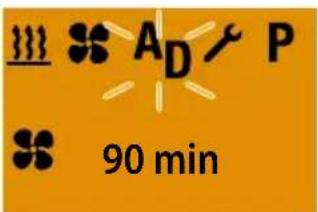

Appareil auxiliaire ventilation MARCHE
Les actions suivantes sont possibles :
APPAREIL AUXILIAIRE VENTILATION ARRET, voir page 19. - Sélection d'un nouveau point de menu.

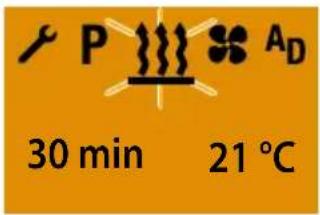

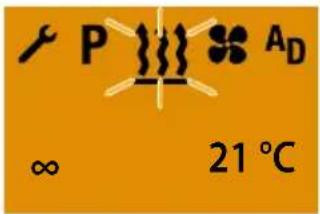

Chauffage immédiat avec longpress (sans paramétrages)
Appuyer plus de 2 secondes sur le bouton LONGPRESS.
Appareil de chauffage MARCHE.

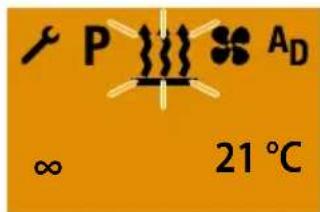

Affichage des appareils de chauffage à air en service continu (configuration par défaut).
Affichage de < 0n> pendant 2 secondes après le branchement, puis affichage de la durée de service résiduelle ou du pictogramme si agit d'un appareil de chauffage à air.
Les valeurs paramétrées sont celles du service de chauffage précédent.
En cas de LONGPRESS pendant le service de chauffage, l'affichage bascule dans le sous-menu CHAUFFAGE PARAMÉTRAGE DE LA TEMPERATURE DE CONSIGNE - (si apparéil de chauffage à air) et PARAMÉTRAGE DE LA DUREE DE SERVICE.
Il est possible de basculer dans un autre point de menu pendant le service de chauffage. Vérifier la durée de service du point de menu VENTILATION et la paramétrer au besoin.

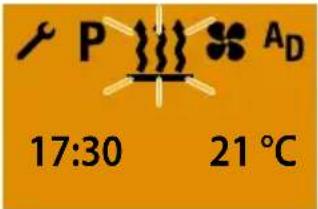

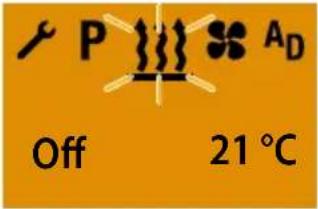

Chauffage arrêt avec longpress
L'écran est en MARCHE, le point de menu CHAUFFAGE s'affiche.
Appuyer plus de 2 secondes sur le bouton LONGPRESS.
Appareil de chauffage ARRET.
L'affichage d'initialisation s'affiche après l'affichage CHAUFFAGE OFF. L'éclairage de l'écran s'éteint après 10 secondes du moment que l'éclairage du véhicule est à l'ARRÊT.
Toutes les fonctions actives sont arrêtées en cas de CHAUFFAGE ARRET avec LONGPRESS.
Les actions suivantes sont possibles pendant l'affichage CHAUFFAGE OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: L'affichage d'initialisation s'affiche et l'actionnement répété du bouton SHORTPRESS met l'écran à L'ARRÉT.
Bouton SORTPRESS: le sous-menu CHAUFFAGE s'affiche.

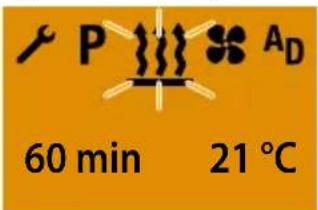

Chauffage MARCHE avec shortpress et le sous-menu des paramétrages
Écran MARCHE : l'affichage d'initialisation s'affiche.
Appuyer moins de 2 secondes sur le bouton SHORTPRESS.
Les paramétrages et/ou validations suivantes (température de consigne et durée de service) sont impérativement imposées.

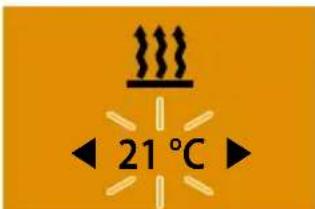

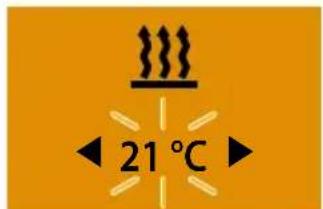

PARAMETRAGE DE LA TEMPERATURE DE CONSIGNE - SI APPAREILS DE CHAUFFAGE A AIR
Paramétrer la température de consigne au besoin avec le bouton ou
Plage de paramétrage de la température de consigne :
8°C - 36°C par incrément de 1°C 46°F - 97°F par incrément de 1°F
Valider la température de consigne avec le bouton

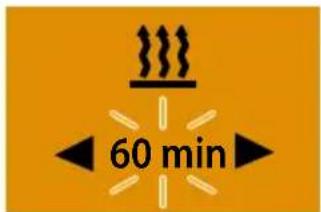

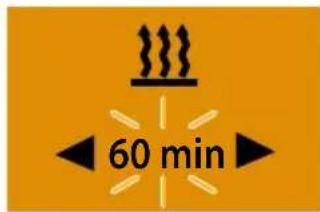

PARAMÉTRAGE DE LA DUREE DE SERVICE
Paramétrer la durée de service au besoin avec le bouton
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incréments de 1 minute ; service continu possible pour les appareils de chauffage à air.
Valider la durée de service avec le bouton Appareil de chauffage MARCHE.

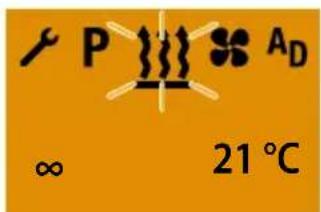

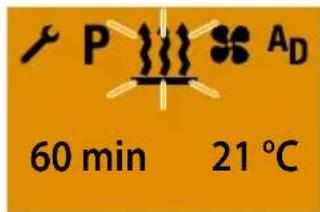

Affichage des appareils de chauffage à air en service continu (configuration par défaut).
Affichage de < 0n> pendant 2 secondes après le branchement, puis affichage de la durée de service résiduelle ou du pictogramme agit d'un appareil de chauffage à air. Il est possible de basculer dans un autre point de menu pendant le service de chauffage. Vérifier la durée de service du point de menu VENTILATION et la paramétrer au besoin.
La durée de service modifiée est réaffichée lors de l'initialisation consécutive.

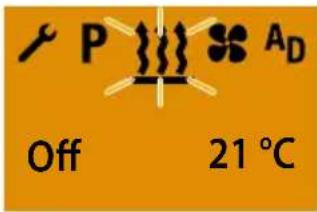

Chauffage ARRET avec shortpress
L'écran est en MARCHE, le point de menu CHAUFFAGE s'affiche.
Appuyer moins de 2 secondes sur le bouton SHORTPRESS.
Appareil de chauffage Arrêt.
L'affichage d'initialisation s'affiche après l'affichage CHAUFFAGE OFF.
L'éclairage de l'écran s'éteint après 10 secondes du moment que l'éclairage du véhicule est à l'ARRÉT.
L'appareil de chauffage s'éteint ; un appareil auxiliaire actif demeure en service.
Les actions suivantes sont possibles pendant l'affichage CHAUFFAGE OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: l'affichage d'initialisation s'affiche et l'actionnement répété du bouton
SHORTPRESS met l'écran à l'arrêt.
Bouton SORTPRESS: le sous-menu CHAUFFAGE s'affiche.
Modification de la temperature de consigne et / ou de la durée de service en COURS de service
L'écran est en MARCHE : le point de menu CHAUFFAGE / VENTILATION / APPAREIL AUXILIAIRE CHAUFFAGE ou APPAREIL AUXILIAIRE VENTILATION s'affiche.
Appuyer moins de 2 secondes sur le bouton SHORTPRESS.
La température de consigne paramétrée ou validée et la durée de service résiduelle actuelle (seuil inférieur de 10 minutes) paramétrées avant la mise en marche de l'appareil de chauffage sont affichées en tant que valeurs paramétrées.
La durée de service et la température de consigne sont modifiées une seule fois.
Les deux valeurs paramétrées sont à valider.
PARAMÉTRAGE DE LA TEMPERATURE DE CONSIGNE - SI APPAREILS DE CHAUFFAGE À AIR, SANS QUE LA FONCTION DE VENTILATION NE SOIT BRANCHÉE
Paramétrer la température de consigne avec le bouton
Plage de paramétrage de la température de consigne :
8°C - 36°C par incrément de 1°C 46°F - 97°F par incrément de 1°F
Valider la température de consigne avec le bouton. La température de consigne est modifiée une seule fois.
3 Commande et paramétrage
PARAMÉTRAGE DE LA DUREE DE SERVICE
Paramétrer la durée de service avec le bouton ou
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incrément de 1 minute ; service continu possible pour les appareils de chauffage à air.
Valider la durée de service avec le bouton
La durée de service est modifiée une seule fois.
Affichage des appareils de chauffage à air en service continu
Ventilation MARCHE avec shortpress - parametrage de la durée de service au BESOIN
Écran MARCHE : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme de ventilation
Vérifier le point de menu VENTILATION avec le bouton
Un paramétrage ou une validation est impérativement imposé.
Paramétrage de la DUREE de service
Paramétrer la durée de service au besoin avec le bouton
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incrément de 1 minute ; service de ventilation continu possible pour les appareils de chauffage à air.
Valider la durée de service avec le bouton
La durée de service est modifiée à demeure.
Affichage des appareils de chauffage à air en service de VENTILATION continu
Affichage de < 0n> pendant 2 secondes après le branchement, puis affichage de la durée de service résiduelle ou du pictogramme si s'agit d'un appareil de chauffage à air.
Il est possible de basculer dans un autre point de menu pendant le service de ventilation. Vérifier la durée de service du point de menu CHAUFFAGE et la paramétrer au besoin.
Si le pictogramme n'est pas affiché, la fonction VENTILATION n'est pas activée ou non prévue pour cet appareil de chauffage.
La durée de service modifiée est réaffichée lors de l'initialisation consécutive.

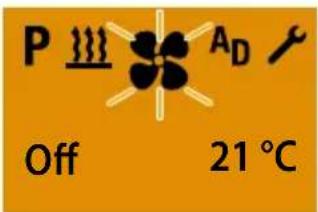

Ventilation ARRET avec longpress
L'écran est en MARCHE, le point de menu VENTILATION s'affiche.
Appuyer plus de 2 secondes sur le bouton LONGPRESS.
Appareil de chauffage ARRET.
L'affichage d'initialisation s'affiche après l'affichage VENTILATION OFF.
L'éclairage de l'écran s'éteint après 10 secondes du moment que l'éclairage du véhicule est à l'ARRÊT.
Toutes les fonctions actives sont arrêtées en cas de VENTILATION OFF avec LONGPRESS.
Les actions suivantes sont possibles pendant l'affichage VENTILATION OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: L'affichage d'initialisation s'affiche et l'actionnement répété du bouton SHORTPRESS met l'écran à L'ARRET.
Bouton SHORTPRESS: le sous-menu VENTILATION s'affiche.
L'écran est en MARCHE, le point de menu VENTILATION s'affiche.
Appuyer moins de 2 secondes sur le bouton SHORTPRESS.
Appareil de chauffage ARRÉT.
L'affichage d'initialisation s'affiche après l'affichage VENTILATION OFF.
L'éclairage de l'écran s'est initialise 10 secondes après que l'éclairage du véhicule est à l'ARRÊT.
L'appareil de chauffage s'éteint ; un appareil auxiliaire actif demeure en service.
Les actions suivantes sont possibles pendant l'affichage VENTILATION OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: L'affichage d'initialisation s'affiche et l'actionnement répété du bouton SHORTPRESS met l'écran à l'ARRÊT.
Bouton SHORTPRESS: le sous-menu VENTILATION s'affiche.
Appareil auxiliaire MARCHE - p. EX. si la fonction chauffage est activé pour un 2 EME appareil de chauffage
Écran MARCHE : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme AD
Valider le point de menu APPAREIL AUXILIAIRE avec le bouton
Sélectionner le pictogramme 333 avec le bouton
Valider le point de menu CHAUFFAGE avec le bouton
Les deux paramétrages et/ou validations suivantes sont impérativement imposées.

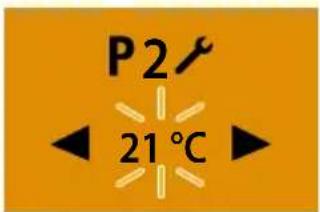

PARAMETRAGE DE LA TEMPERATURE DE CONSIGNE - SI APPAREILS DE CHAUFFAGE À AIR
Paramétrer la température de consigne avec le bouton
Plage de paramétrage de la température de consigne: 8°C - 36°C par incréments de 1°C, 46°F - 97°F par incréments de 1°F.
Valider la température de consigne avec le bouton
PARAMÉTRAGE DE LA DUREE DE SERVICE
Paramétrer la durée de service avec le bouton ou
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incrément de 1 minute ; service continu possible pour les appareils de chauffage à air.
Valider la durée de service avec le bouton. La durée de service est modifiée à demeure.
Appareil de chauffage MARCHE.
3 Commande et paramétrage
Affichage des appareils de chauffage à air en service continu (configuration par défaut).
Affichage de < 0n> pendant 2 secondes après le branchement, puis affichage de la durée de service résiduelle ou du pictogramme si agit d'un appareil de chauffage à air.
Il est possible de basculer dans un autre point de menu pendant le service de chauffage. Vérifier la durée de service du point de menu VENTILATION et la paramétrer au besoin.
Si le pictogramme n'est pas affiché, la fonction APPAREL AUXILIAIRE n'est pas activée ou non prévue pour cet appareil de chauffage.
L'appareil auxiliaire, p. ex. un 2ème appareil de chauffage, peut fonctionner ensemble avec le 1er appareil de chauffage et avec d'autres valeurs pour la température de consigne et la durée de service.
La durée de service modifiée est réaffichée lors de l'initialisation consécutive.
Appareil auxiliaire MARCHE - p. EX. si la fonction ventilation est activée pour un 2 EME appareil de chauffage
Écran MARCHE : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme AD
Valider le point de menu APPAREIL AUXILIAIRE avec le bouton
Sélectionner le pictogramme avec le bouton
Valider le point de menu VENTILATION avec le bouton
Un paramétrage ou une validation est impérativement imposé.
Paramétrage de la DUREE de service
Paramétrer la durée de service avec le bouton ou
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incrément de 1 minute ; service de ventilation continu possible pour les appareils de chauffage à air.
Valider la durée de service avec le bouton. La durée de service est modifiée à demeure.
Appareil de chauffage MARCHE.
Affichage des appareils de chauffage à air en service de VENTILATION continu (configuration par défaut).
Affichage de < 0n> pendant 2 secondes après le branchement, puis affichage de la durée de service résiduelle ou du pictogramme S1. Il s'agit d'un appareil de chauffage à air.
Il est possible de basculer dans un autre point de menu pendant le service de ventilation. Vérifier la durée de service du point de menu CHAUFFAGE et la paramétrer au besoin.
Si le pictogramme n'est pas affiché, la fonction APPAREIL AUXILIAIRE n'est pas activée ou non prévue pour cet appareil de chauffage.
L'appareil auxiliaire, p. ex. un 2ème appareil de chauffage, peut fonctionner ensemble avec le 1er appareil de chauffage et avec d'autres valeurs pour la température de consigne et la durée de service.
La durée de service modifiée est réaffichée lors de l'initialisation consécutive.
Appareil auxiliaire ARRET avec longpress
Appuyer plus de 2 secondes sur le bouton LONGPRESS.
Appareil auxiliaire ARRÉT.
L'affichage d'initialisation s'affiche après l'affichage APPAREIL AUXILIAIRE OFF. L'éclairage de l'écran s'éteint après 10 secondes du moment que l'éclairage du véhicule est à l'ARRÉT.
Toutes les fonctions actives sont arrêtées en cas de APPAREIL AUXILIAIRE OFF avec LONGPRESS.
Les actions suivantes sont possibles pendant l'affichage APPAREIL AUXILIAIRE OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: L'affichage d'initialisation s'affiche et l'actionnement répété du bouton SHORTPRESS met l'écran à l'ARRÊT.
Bouton SHORTPRESS: le sous-menu CHAUFFAGE s'affiche.
Appareil auxiliaire ARRET avec shortpress
L'écran est en MARCHE, le point de menu APPAREIL AUXILIAIRE - CHAUFFAGE s'affiche.
Appuyer moins de 2 secondes sur le bouton SHORTPRESS.
Appareil auxiliaire ARRÉT.
L'affichage d'initialisation s'affiche après l'affichage APPAREIL AUXILIAIRE OFF. L'éclairage de l'écran s'éteint après 10 secondes du moment que l'éclairage du véhicule est à l'ARRÉT.
Les actions suivantes sont possibles pendant l'affichage APPAREIL AUXILIAIRE OFF :
Sélectionner un point de menu avec le bouton ou
Bouton SHORTPRESS: l'affichage d'initialisation s'affiche et l'actionnement répété du bouton SHORTPRESS met l'écran à l'ARRÊT.
Bouton SHORTPRESS: le sous-menu CHAUFFAGE s'affiche.
Informations d'ordre genéral de programmaticn de l'heure de préselection
La programmation de l'heure de préselection est effectuée dans le point de menu P
L'EasyStart Timer permet de programmer 3 heures de préselection. La répartition des 3 heures de préselection est possible sur un jour de la semaine ou sur différents jours de la semaine.
Le programme propose aussi 3 groupes d'heures de pré-sélection que l'utilisateur peut démarrer quotidiennement à la même heure.
Groupes de jours de la période :
Sa.-Di. 2x CHAUFFAGE/VENTILATION
Lu.-Ve. 5x CHAUFFAGE/VENTILATION
Lu.-Di. 7x CHAUFFAGE/VENTILATION
Dès qu’un groupe de jours de la semaine programme est activé, tous les jours de la semaine sont exécutés successivement et il est requis de procéder à une reprogrammation par la suite.
Example :
Si l'EasyStart Timer est programmée pour le groupe de jours de la semaine un dimanche, l'appareil de chauffage procèle au chauffage ou à la ventilation du lundi jusqu'au vendredi aux heures paramétrées (5x CHAUFFAGE / VENTILATION).
Si l'EasyStart Timer est programmée pour le groupe de jours de la semaine un mercredi, l'appareil de chauffage procède au chauffage ou à la ventilation le jeudi et le vendredi, et l'appareil de chauffage ne sera pas mis en circuit le samedi et le dimanche. L'appareil de chauffage se remet en circuit aux heures paramétrées du lundi au mercredi de la catégorie prochaine (5x CHAUFFAGE / VENTILATION).
Une reprogrammation est imposée après l'exécution d'un groupe de jours de la semaine.
Si le pictogramme P n'est pas affiché dans la barre de menu, l'appareil de chauffage est en mode ADR et un service de chauffage préseleccionné est impossible dans ce cas.
Observer la description du mode de service donnée ci-après pour la programmation de l'EasyStart Timer.
Mode de service de l'heure de départ (configuration par défaut)
Le service de chauffage préselectionné ne démarre pas le jour même en présence des conditions suivantes.
- Si le jour actuel et le jour préselectionné sont identiques Si l'heure actuelle se situe dans la fenêtre = heures de départ moins la durée de service.
Example :
Jour actuel / jour présélectionné : Je.
Heure actuelle : 18h45
Heure de départ: 19h00
Durée de service : 30 minutes
Fenêtre: 18h30 à 19h00
La durée actuelle se situe dans la fenêtre, l'appareil de chaudière n'est pas mis en circuit.
Le programme est exécuté au cours de la période prochaine.
Mode de service de l'heure de demarrage
Dans le mode de démarrage, l'appareil de chauffage est mis en circuit le jour préselectionné dès l'atteinte de l'heure paramétrée.
CALCUL Automatique de la DUREE de service
(uniquement pour appareils de chauffage à eau)
Le démarrage du chauffage des appareils de chauffage à eau équipés d'un capteur de température raccordé à
L'EasyStart Timer est calculé automatiquement en fonction de la température ambience mesurée et de la puissance de chauffage sélectionnée (ECO ou HIGH).
La durée de service peut se situer entre 10 et 60 minutes avant l'heure programmée pour le départ, en sachant que le service prend toujours fin 5 minutes après l'heure programmée pour le départ. Ceci donne une durée de service minimale de 15 minutes et une durée de service maximale de 65 minutes.
La durée de service paramétrée dans le menu PROGRAMME / PRÉSELECTION n'est pas valable dans ce
La mise en circuit du chauffage s'effectue selon la durée de service préétablie pour toutes les autres configurations.

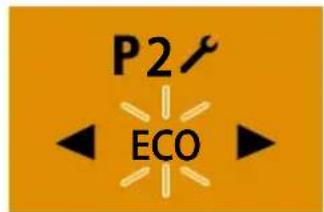

- Les puissances de chauffage ECO ou HIGH sont valables en combinaison avec une heure de préselection programmée.
- Les heures de préselection sont toujours des heures de départ, même si le calcul de la durée de service est désactivé.
- La programmation est limitée à 3 heures de préselection.
- La durée maximale de 65 minutes pour le calcul automatique de la durée de service est une configuration par défaut. Le garage charge du montage peut réduire cette durée à un minimum de 15 minutes au besoin.
- Dans le cas d'appareils de chauffage à eau à fonction du calcul automatique de la durée de service activée, la durée de service pour la détermination de la fenêtre s'élève à 60 minutes.
Programmation des HEURES de préréselection
Écran MARCHE : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme P
Affichage si aucune presélection n'est activée.
Affichage si une presélection est activée, p. ex. P2.
Valider le point de menu PROGRAMME avec le bouton
Une ou plusieurs mémoires du programme sont déjà actives, si le pictogramme P est complet du pictogramme
Les mémoires du programme activées sont caractérisées par à l'écran.
Paramétrages de l'easystart TIMER
SELECTION DE LA MÉMOIRE DU PROGRAMME
La mémoire du programme P1 s'affiche : sélectionner le bouton ou pour accéder à la prochaine mémoire du programme P2, P3 au besoin ou pour réafficher P1.
Affichage de la mémoire du programme P1, configuration par défaut.
Affichage de la mémoire du programme P2 avec une préselection programmée.
Valider la mémoire du programme sélectionnée avec le bouton

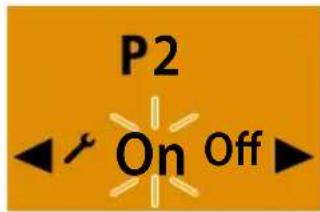

ACTIVATION / DÉSACTIVATION DE LA MÉMOIRE DU PROGRAMME
Sélectionner le paramétrage < 0n> ou < 0ff> avec le bouton ou
Valider le paramétrage < 0n> ou < 0ff> avec le bouton , le programme, p. ex. P2, est activé ou désactivé.
3 Commande et paramétrage
Après le traitement du programme, utiliser le bouton [ ] pour réafficher le point de menu PROGRAMME / PRÉSELECTION ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PROGRAMME / PRÉSELECTION,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÉT s'éteigne à l'écran.
Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage < 0n> ou < 0ff> et vice-versa.

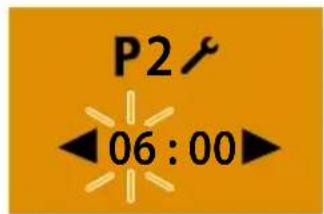

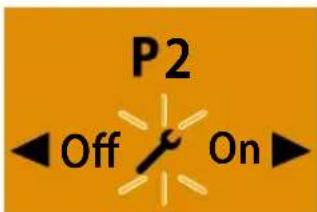

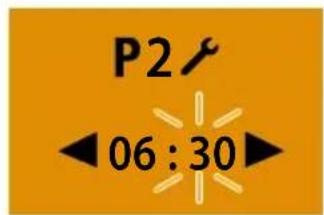

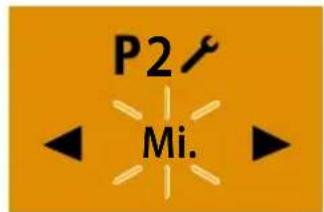

Changement de mémoire du programme
Valider la mémoire du programme sélectionnée, p. ex. P2, avec le bouton [O].

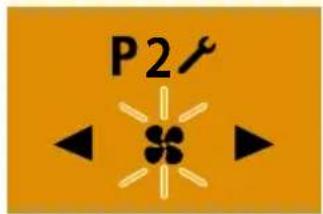

Sélectionner le pictogramme avec le bouton ou
Valider le paramétrage avec le bouton
SELECTION DU GROUPE DES JOURS DE LA SEMAINE / DU JOUR DE LA SEMAINE
Se servir du bouton ou sélectionner le groupe des jours de la semaine Lu. -Ve., Sa. -Di., Lu. -Di. ou un jour de la semaine spécifique Lu., Ma., Me., Je., Ve., Sa., Di.
Valider le paramétrage avec le bouton
PARAMÉTRAGE DE L'HEURE DE DÉPART / DE L'HEURE DE DEMARRAGE
Paramétrer les heures avec le bouton ou
Valider le paramétrage avec le bouton
Paramétrez les minutes avec le bouton ou
Valider le paramétrage avec le bouton
Selection du mode de service
Sélectionner le pictogramme ou le pictogramme avec le bouton
Valider la fonction CHAUFFAGE ou VENTILATION avec le bouton
PARAMETRAGE DE LA TEMPERATURE DE CONSIGNE - SI APPAREILS DE CHAUFFAGE A AIR
Paramétrer la température de consigne avec le bouton
Plage de paramétrage de la température de consigne :
8°C - 36°C par incrément de 1°C 46°F - 97°F par incrément de 1°F
Valider la température de consigne avec le bouton
SELECTION DE LA PUISSANCE DE CHAUFFAGE
si appareils de chauffage à eau à calcul automatique de la durée de service
Puissance de chauffage ECO = chauffage normal, env. 20°C
Puissance de chauffage HIGH = chauffage confort, env. 23°C
Sélectionner la puissance de chauffage ECO ou HIGH avec le bouton
Valider la puissance de chauffage avec le bouton
PARAMETRAGE DE LA DUREE DE SERVICE
Paramétrer la durée de service avec le bouton ou
Plage de paramétrage de la durée de service :
De 10 minutes minimum à 120 minutes maximum par incrément de 1 minute.
Valider la durée de service avec le bouton
La durée de service est limitée à 65 minutes pour les appareils de chauffage à eau dotés d'un calcul automatique de la durée de service. Un paramétrage de la durée de service est impossible.
La durée de service est limitée à 120 minutes pour les appareils de chauffage à air et en mode de présélection. Un service de chauffage continu est impossible.
3 Commande et paramétrage
ACTIVATION DE LA MÉMOIRE DU PROGRAMME
Vérifier le paramétrage < 0n> avec le bouton
Après le traitement du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSELECTION ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PROGRAMME / PRÉSELECTION,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÉT s'éteigne à l'écran.
Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage < 0n> ou < 0ff> et vice-versa.
DÉSACTIVATION DE LA MÉMOIRE DU PROGRAMME
Sélectionner le paramétrage <0ff> avec le bouton
On Off
Valider le paramétrage avec le bouton
Les paramétrages demeurent enregistrés.
Après l'exécution du programme, utiliser le bouton pour réafficher le point de menu PROGRAMME / PRÉSELECTION ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PROGRAMME / PRÉSELECTION,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÉT s'éteigne à l'écran.
Ne pas appuyer sur le bouton : son actionnement a pour effet de basculer dans le paramétrage ou vice-versa.
RECHANGEMENT DE LA MÉMOIRE DU PROGRAMME
Sélectionner le pictogramme avec le bouton
Valider les paramétrages avec le bouton [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25]
Paramétrages
PARAMETRAGE DE L'HEURE
Écran MARCHÉ : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme
Validator le point de menu PARAMÉTRAGES avec le bouton
Valider le PARAMÉTRAGE DE L'HEURE avec le bouton
Paramétrer les heures avec le bouton
Valider le paramétrage avec le bouton
Paramétrer les minutes avec le bouton
Valider le paramétrage avec le bouton
Ne pas appuyer sur le bouton, étant donné que l'écran réafficherait le PARAMÉTRAGE DE L'HEURE au cas contraire.
Après l'exécution du paramétrage, utiliser le bouton
pour réafficher le point de menu PARAMÉTRAGES ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PARAMÉTRAGES,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÉT s'éteigne à l'écran.
Paramétrage du jour de la semaine

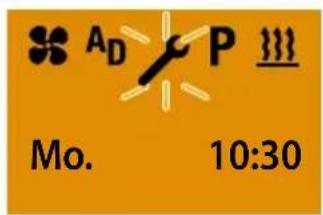

Écran MARCHE : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme
Validez le point de menu PARAMÉTRAGES avec le bouton

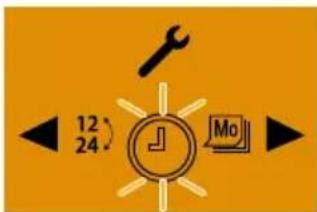

Le pictogramme PARAMETRAGE DE L'HEURE s'affiche.
Sélectionner le pictogramme du JOUR DE LA
SEMAINE avec le bouton
Valider le paramétrage avec le bouton

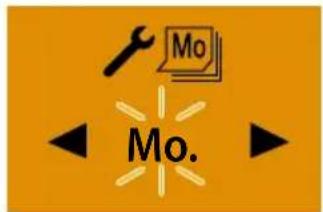

Sélectionner le jour de la semaine avec le bouton
Valider le jour de la semaine avec le bouton
Ne pas appuyer sur le bouton, étant donné que l'écran réaffichera le PARAMÉTRAGE DU JOUR DE LA SEMAINE au cas contraire.
Après l'exécution du paramétrage, utiliser le bouton pour réafficher le point de menu PARAMÉTRAGES ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PARAMÉTRAGES,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÉT s'éteigne à l'écran.
3 Commande et paramétrage
PARAMÉTRAGE DU FORMAT HORAIRE
Écran Marché : l'affichage d'initialisation s'affiche.
Dans la barre de menu, appuyer sur le bouton ou
pour sélectionner le pictogramme
Validez le point de menu PARAMÉTRAGES avec le bouton
Le pictogramme PARAMETRAGE DE L'HEURE s'affiche.
Selectionner le pictogramme du 12 FORTMAT HORAIRE avec le bouton au.
Valider le paramétrage avec le bouton

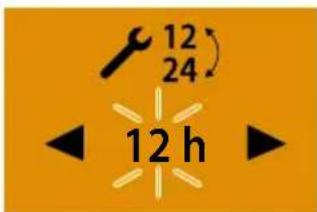

Sélectionner le format horaire avec le bouton ou
Valider le format horaire avec le bouton
Ne pas appuyer sur le bouton et attendu que l'écran réafficherait le PARAMÉTRAGE DU FORMAT HORAIRE au cas contraire.
Après l'exécution du paramétrage, utiliser le bouton pour réafficher le point de menu PARAMÉTRAGES ou patienter
- jusqu'à ce que l'éclairage du véhicule en MARCHE affiche le point de menu PARAMÉTRAGES,
- jusqu'à ce que l'éclairage du véhicule à l'ARRÊT s'éteigne à l'écran.
Les affichages suivants peuvent se produire en cas de PANNES :
AFFICHAGE DESCRIPTION REMÈDE / UTILISATEUR
L'identification automatique est active. Patientez jusqu'à l'achèvement de l'identification automatique, puis paramétrez l'heure et le jour de la semaine.
- Pas de communication.
- Vérifier le fusible de l'appareil de chauffage, le remplacer au besoin.
- Consulter un garage spécialisé.
- Panne du tappareil de chauffage. Consulter un garage spécialisé.
- Panne du deux appareil de chauffage. Consulter un garage spécialisé.
Application d'une sous-tension.
Charger la batterie, consulter un garage spécialisé au besoin.
- Capteur de température défectueux. Consulter un garage spécialisé.
Pour peu que vous étiez dans l'incapacité d'éliminer
L'erreur ou la panne, veuillez contacter un concessionnaire JE agree ou appelez le numéro de téléphone du SAV figurant ci-après.
5 Service
Si vous êtes domicilié en Allemagne et avez des questions techniques ou un problème avec l'EasyStart Timer ou votre appareil de chauffage, appelez le numéro de téléphone du SAV ci-après.
Hotline pour fax: 01805/262624
Veuillez vous adresser aux agences agréées par Eberspächer en dehors du territoire allemand.
Siège principal :
Eberspacher Climate Control Systems
GmbH & Co. KG
Hotline pour fax: 01805/262624
info@eberspaecher.com
www.eberspaecher.com
Eberspacher
