Caractéristiques	Détails
Type de produit	Contrôleur de chauffage Eberspacher
Compatibilité	Compatible avec les chauffages Eberspacher
Alimentation	12 V
Fonctionnalités	Programmation de démarrage, réglage de la température
Utilisation	Facile à utiliser avec une interface intuitive
Maintenance	Vérification régulière des connexions et de l'alimentation
Sécurité	Protection contre les surcharges et les courts-circuits
Dimensions	Compact, facile à installer
Poids	Léger, facilitant le transport et l'installation
Garantie	Garantie constructeur (vérifier les conditions spécifiques)

FOIRE AUX QUESTIONS - EasyStart Select Eberspacher

Comment installer l'Eberspacher EasyStart Select ?

Pour installer l'Eberspacher EasyStart Select, assurez-vous de suivre le manuel d'installation fourni. Connectez les fils selon les diagrammes et fixez le boîtier à un endroit accessible.

Que faire si l'Eberspacher EasyStart Select ne s'allume pas ?

Vérifiez la connexion d'alimentation et assurez-vous que le fusible n'est pas grillé. Si le problème persiste, consultez le service après-vente.

Comment réinitialiser l'Eberspacher EasyStart Select ?

Pour réinitialiser l'appareil, coupez l'alimentation pendant environ 10 secondes, puis rétablissez-la.

Est-ce que l'Eberspacher EasyStart Select est compatible avec tous les chauffages Eberspacher ?

L'Eberspacher EasyStart Select est compatible avec la plupart des chauffages Eberspacher. Veuillez vérifier la liste de compatibilité dans le manuel d'utilisateur.

Comment régler la température avec l'Eberspacher EasyStart Select ?

Utilisez les boutons de réglage sur l'appareil pour ajuster la température désirée. Consultez le manuel pour des instructions détaillées.

Que faire si l'affichage de l'Eberspacher EasyStart Select clignote ?

Un affichage clignotant peut indiquer un problème. Référez-vous au code d'erreur dans le manuel pour diagnostiquer le problème.

L'Eberspacher EasyStart Select peut-il être utilisé en dehors de la France ?

Oui, l'Eberspacher EasyStart Select peut être utilisé en dehors de la France, mais assurez-vous que les spécifications électriques correspondent aux normes locales.

Comment nettoyer l'Eberspacher EasyStart Select ?

Pour nettoyer l'appareil, utilisez un chiffon doux et sec. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Y a-t-il une garantie pour l'Eberspacher EasyStart Select ?

Oui, l'Eberspacher EasyStart Select est généralement couvert par une garantie de deux ans. Vérifiez les détails spécifiques de la garantie dans le manuel d'utilisateur.

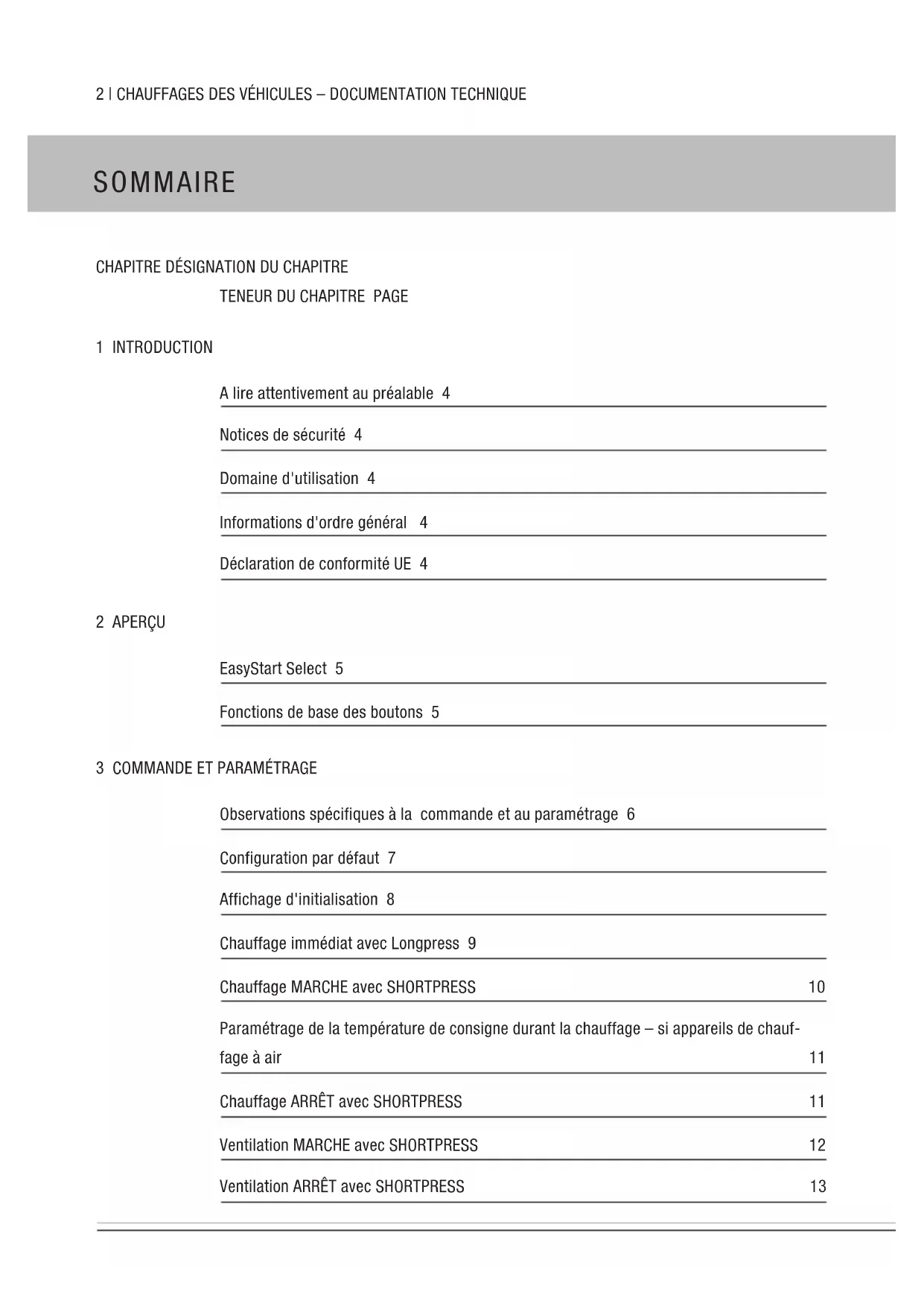

MODE D'EMPLOI EasyStart Select Eberspacher

Lisez attentivement au préalable 4

Notices de sécurité 4

Domaine d'utilisation 4

Informations d'ordre général 4

Déclaration de conformité UE 4

2 APERC

EasyStart Select 5

Fonctions de base des boutons 5

3 Commande et paramétrage

Observations spécifiques à la commande et au paramétrage 6

Configuration par défaut 7

Affichage d'initialisation 8

Chauffage immédiat avec Longpress 9

Chauffage MARCHE avec SHORTPRESS 10

Paramétrage de la température de consigne durant le chauffage - si appareils de chauffage à air 11

Chauffage ARRET avec SHORTPRESS 11

Ventilation MARCHE avec SHORTPRESS 12

Ventilation ARRET avec SHORTPRESS 13

Sommaire

4 QUE FAIRE, SI...?

Les affichages suivants peuvent se produire en cas de pannes 14

Hotline 15

A LIRE attentivement au prealable

Veuillez lire ces instructions de montage attentivement avant de procéder au paramétrage et à l'utilisation.

Ces instructions de service contiennent des informations importantes pour un paramétrage et une utilisation correcte.

Veuillez conserver ses instructions de service attentivement afin que vous puissiez les consulter ultérieurement.

DANGER

Respecter impérativement toutes les informations et avis, notamment les notices de sécurité de cette documentation et de la description technique de l'appareil de chauffage!

DOMAIN d'utilisation

L'EasyStart Select sert à la sélection du mode de service, au paramétrage de la durée de service et à la connexion et déconnexion de l'appareil de chauffage monté dans le véhicule.

Le fabricant décline toute responsabilité et garantie pour tout emploi et / ou utilisation non conforme à l'usage prévu en dehors du domaine d'application imposé.

Informations d'ordre général

L'EasyStart Select est doté d'une structure de commande très simple. Rien que 3 boutons permettent de paramétrer toutes les fonctions et de les modifier, au besoin.

L'écran de l'EasyStart Select affiche, indiquant l'identification automatique de l'appareil de chauffage lors du rétablissement de l'alimentation en courant d'un véhicule préalablement mis hors tension (battery déconnectée).

Une identification positive fait que l'affichage d'initialisation est affiché par un pictogramme de chauffage clignotant dans la barre de menu et s'il s'agit d'un appareil de chauffage à air par l'affichage de la température de l'habitacle.

Tous les détails de la commande de l'EasyStart Select sont décrits à partir de la page 6.

Declaration de conformite UE

Par la présente, nous déclarons que la version de l'élément de commande commercialisée par nos soins répond aux dispositions correspondantes de la directive CE mentionnée ci-après.

Directive européenne 2004/108/CE

La déclaration de conformité intégrale est disponible en vue de sa consultation et de son téléchargement sur www.eberspaecher.com

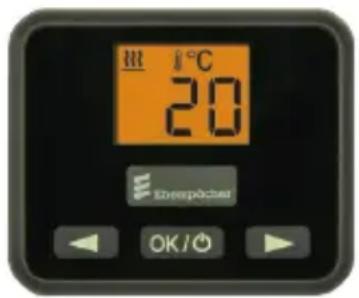

EasyStart SELECT

L'EasyStart Select permet de partager aux paramétrages nécessaires au service de l'appareil de chauffage.

Fonctions de BASE des boutons

L'actionnement du bouton OK a pour effet de mettre l'appareil de chauffage en circuit ou hors circuit et de valider les paramétrages.

L'actionnement du bouton

de sélectionner les points du menu et de procéder aux paramétrages.

Longpress - la VOIE directe

APPUYER PLUS DE 2 SECONDS SUR

LONGPRESS OK/ = démarrage immédiat du service de chauffage.

Activation de l'easystart SELECT

L'activation de l'EasyStart Select est nécessaire si l'écran est (sauf en cas de Chauffage MARCHE avec LONGPRESS). SHORTPRESS (d'une durée de moins de 2 secondes) sur un des trois boutons fait que l'écran affiche l'affichage d'initialisation qui permet de poursuivre la commande ou le paramétrage.

Activation du point de MENU

Le pictogramme du point de menu à activer s'affiche à l'écran et clignote.

Écran

L'écran est rétroéclairé

pendant la commande de l'EasyStart Select. - si l'éclairage du véhicule est branché et à condition que la borne 58 soit raccordée - si l'appareil de chauffage est en MARCHE.

Extinction de l'affichage

Si l'éclairage du véhicule est débranché, si chaque appareil de chauffage n'est en circuit ou si chaque paramétrage ou actionnement n'est en cours, l'affichage se met en l'espace de 10 secondes et l'EasyStart Select passe en mode de veille dans ce cas.

Une nouvelle saisie pose pour condition d'appuyer au préalable sur l'un des trois boutons (sauf si le chauffage est en MARCHE avec LONGPRESS).

Pictogramme clignotant

Il est possible d'activer un pictogramme clignotant dans la barre de menu avec le bouton OK/0.

Chauffage MARCHE avec longpress

L'appareil de chauffage est immédiatement mis en circuit.

Validation de la selection

La validation via le bouton OK/6 est toujours imposée lors de la sélection des points de menu CHAUFFAGE du VENTILATION.

Mode de service de ventilation

Le mode de service VENTILATION n'existe pas pour toutes les executions d'appareils de chauffage (voir la description technique de l'appareil de chauffage).

Capteur de temperature

Un capteur de température, monté dans un appareil de chauffage à air et prévu pour le réglage, sert également à la détection de la température de l'habitacle.

Le nombre de pictogrammes et d'affichages de l'écran dépend de l'appareil de chiffage monté dans le véhicule et du modèle respectif.

Appareils de chauffage à air

Durée de service continue - Température de consigne de 21°C

Appareils de chauffage à eau

Durée de service de 60 minutes

Affichage d'initialisation

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À EAU

Barredemenu

Barred'etat

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À AIR

Barredemenu

Barred'etat

La sélection des points de menu suivante est possible pour les appareils de chauffage à air et à eau

Pictogramme Fonction

33	Chauffage MARCHE / ARRÊT
34	Ventilation MARCHE / ARRÊT

Les pictogrammes suivants sont uniquement affichés pour les appareils de chauffage à air

Pictogramme	Affichage dans la barre d'etat
°C ou°F	Température de l'habitude
°C ou°F	Température de consigne

Le pictogramme pour le point de menu VENTILATION n'est affiché qu'à condition que l'appareil de chauffage soutienne cette fonction.

BARRE D'etat

Sieldom point de menu n'est activé dans la barre d'état, l'écran affiche la température de l'habitacle (si appareils de chauffage à air).

Si un point de menu est activé (CHAUFFAGE, VENTILATION) la barre d'état

• affiche la durée de service résiduelle s'il s'agit d'un appareil de chauffage à eau.

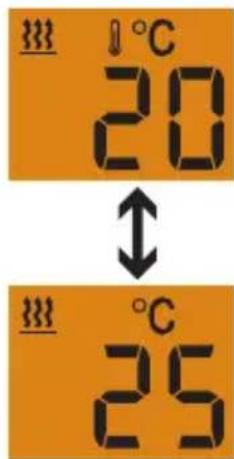

• la température de l'habitacle et la température de consigne par alternance s'il s'agit d'un appareil de chauffage à air en service continu.

Si le garage charge du montage a remplacé le service continu par une durée de service limitée dans le temps lors de la première mise en service, l'écran affiche également la durée de service résiduelle en plus de la température de l'habitacle et la température de consigne.

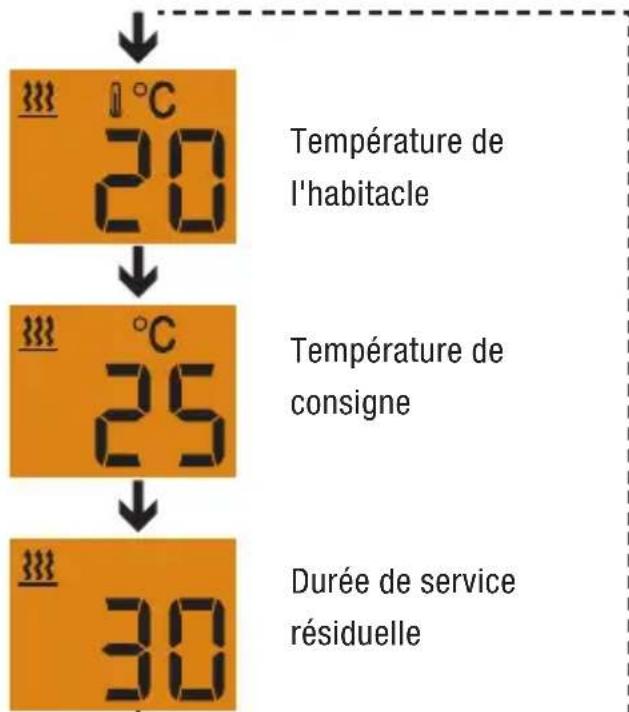

Chauffage immédiat avec longpress

Appuyer plus de 2 secondes sur le bouton OK/OLONGPRESS.

MARCHE DE L'APPAREIL DE CHAUFFAGE

AFFICHAGE DES APPAREILS DE CHAUFFAGE À EAU

Durée de service résiduelle

AFFICHAGE DES APPAREILS DE CHAUFFAGE À AIR EN SERVICE CONTINU (CONFIGURATION PAR DÉFAUT).

Température de l'habitat

Température de consigne

AFFICHAGE DES APPAREILS DE CHAUFFAGE A AIR A DUREE DE SERVICE LIMITEE (P. EX. 30 MINUTES)

Les valeurs paramétrées sont celles du service de chauffage précédent.

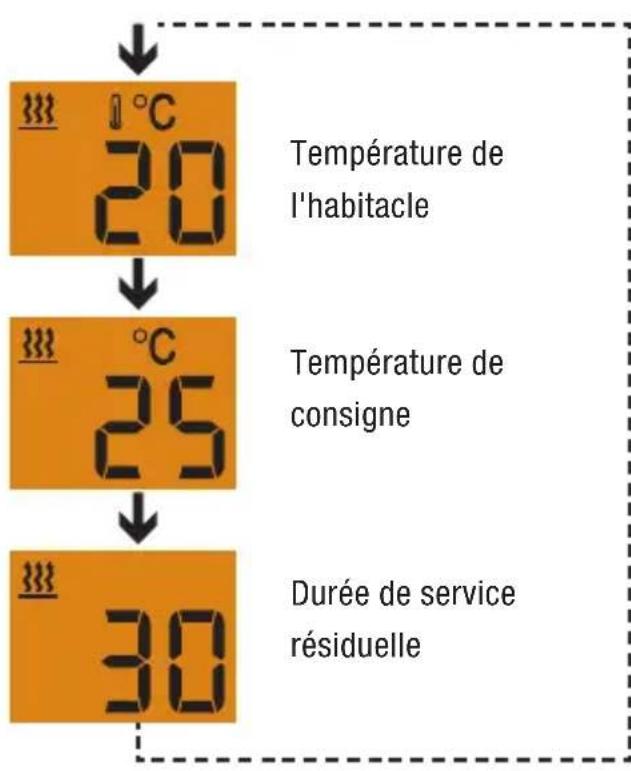

Chauffage MARCHE avec shortpress

Activer l'EasyStart Select avec un bouton quelconque.

L'affichage d'initialisation est affiché.

Le pictogramme clignote dans la barre de menu.

Appuyer moins de 2 secondes sur le bouton

OK/SHORTPRESS

MARCHE DE L'APPAREIL DE CHAUFFAGE

AFFICHAGE DES APPAREILS DE CHAUFFAGE À EAU

Durée de service résiduelle

AFFICHAGE DES APPAREILS DE CHAUFFAGE À AIR EN SERVICE CONTINU (CONFIGURATION PAR DÉFAUT).

Température de l'habitacle

Température de consigne

AFFICHAGE DES APPAREILS DE CHAUFFAGE A AIR A DUREE DE SERVICE LIMITEE (P. EX. 30 MINUTES)

Les valeurs paramétrées sont celles du service de chauffage précédent.

Paramétrage de la temperature de consigne DURANT la chauffage - si appareils de chauffage à air

Paramétrer la température de consigne avec le bouton ou

Plage de paramétrage de la température de consigne :

8°C - 36°C par incrément de 1°C 46°F - 97°F par incrément de 1°F

La température de consigne modifiée est reaffichée lors de l'initialisation consecutive.

Chauffage ARRET avec shortpress

Le point de menu CHAUFFAGE est affiché à l'écran.

Appuyer moins de 2 secondes sur le bouton OK/SHORTPRESS.

ARRET DE L'APPAREIL DE CHAUFFAGE

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À EAU

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À AIR

Température de l'habitat

L'affichage d'initialisation est affiché durablement si l'éclairage du véhicule est en MARCHE.

L'écran s'eteint après 10 secondes si l'éclairage du véhicule est à l'ARRÊT.

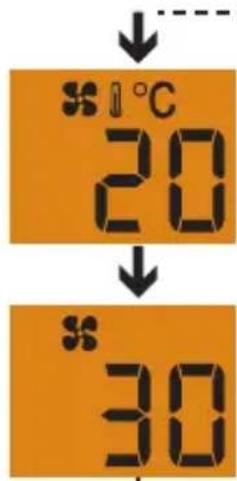

Ventilation MARCHE avec shortpress

Activer l'EasyStart Select avec un bouton quelconque.

L'affichage d'initialisation est affiché. Dans la barre de menu, appuyer sur le bouton ou sélectionner le pictogramme de ventilation.

Appuyer moins de 2 secondes sur le bouton OK/SHORTPRESS.

MARCHE DE L'APPAREIL DE CHAUFFAGE

AFFICHAGE DES APPAREILS DE CHAUFFAGE À EAU

Durée de service résiduelle

AFFICHAGE DES APPAREILS DE CHAUFFAGE à AIR

Température de l'habitacle

Les valeurs paramétrées sont celles du service de chauffage précédent.

AFFICHAGE DES APPAREILS DE CHAUFFAGE A AIR A DUREE DE SERVICE LIMITEE (P. EX. 30 MINUTES)

Température de l'habitacle

Durée de service résiduelle

Les valeurs paramétrées sont celles du service de chauffage précédent.

3 Commande et paramétrage

Le point de menu VENTILATION est affiché à l'écran.

Appuyer moins de 2 secondes sur le bouton

OK/SHORTPRESS.

ARRÊT DE L'APPAREIL DE CHAUFFAGE

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À EAU

AFFICHAGE D'INITIALISATION DES APPAREILS DE CHAUFFAGE À AIR

Température de l'habitacle

L'affichage d'initialisation est affiché durablement si l'éclairage du véhicule est en MARCHE.

L'écran s'eteint après 10 secondes si l'éclairage du véhicule est à l'ARRÊT.

Affichage description remède / utilisateurs

• L'identification automatique est active. Patientez jusqu'à l'achèvement de l'identification automatique. L'EasyStart Select a été séparé de l'alimentation en courant et rebranché.

• Panne appareil de chauffage.
• Consulter un garage spécifique.
• Panne de l'EasyStart Select. Observation: ARRET de l'écran avec LONGPRESS sur le bouton OK.

• ARRET de l'appareil de chauffe-charge - application d'une sous-tension. Charger la batterie. Consulter un garage spécialisé. Observation :

Observation : ARRET de l'écran avec LONGPRESS sur le bouton OK/0

• Pas de communication.

Vérifier le fusible de l'appareil de chauffage, le remplacer au besoin. Consulter un garage spécialisé.

• Interruption du capteur de température.

Consulter un garage spécialisé.

4 Que FAIRE, si...?

Pour peu que vous étiez dans l'incapacité d'éliminer l'erreur ou la panne, veuillez contacter un concessionnaire JEA/GREE ou appelez le numéro de téléphone du SAV figurant ci-après.

Si vous êtes domicile en Allemagne et avec des questions techniques ou un problème avec la radiotélécommande EasyStart Select ou votre appareil de chauffage, appelez le numéro de téléphone du SAV ci-après.

Hotline pour fax : [phone]

Veuillez vous adresser aux agences agréées par Eberspacher en dehors du territoire allemand.
