| Intitulé | Description |
|---|---|
| Type de produit | Adaptateur CPL (Courant Porteur en Ligne) |
| Débit maximum | 500 Mbps |
| Ports Ethernet | 2 ports RJ45 |
| Norme | IEEE 802.3 et 802.3u |
| Alimentation | 220-240V AC |
| Dimensions | Dimensions compactes pour un usage domestique |
| Utilisation | Idéal pour étendre le réseau internet dans toute la maison via le réseau électrique |
| Installation | Plug and Play, aucune configuration requise |
| Maintenance | Pas d'entretien particulier, mise à jour du firmware via l'interface web |
| Sécurité | Chiffrement AES 128 bits pour sécuriser les données |
| Compatibilité | Compatible avec tous les appareils Ethernet |
| Garantie | Garantie constructeur de 2 ans |
FOIRE AUX QUESTIONS - NetPlug 500 MET426 METRONIC
Questions des utilisateurs sur NetPlug 500 MET426 METRONIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Adaptateur CPL au format PDF gratuitement ! Retrouvez votre notice NetPlug 500 MET426 - METRONIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil NetPlug 500 MET426 de la marque METRONIC.
MODE D'EMPLOI NetPlug 500 MET426 METRONIC
1 Généralités 04
2 Description de l'adaptateur CPL 08
3 Branchements 10
4 Réappairage des NetPlugs 500 11
5 Ajout d'un troisième NetPlug 500 12
6 En cas de problème 13
7 Instructions de sécurité 14
8 Caractéristiques techniques 15
Assistance et conseils 17
Garantie
18
FR 1 - Généralités
Bienvenue dans l’univers des Courants Porteurs en Ligne (CPL) où le réseau électrique devient un réseau intelligent permettant de transporter des informations à haut débit. Grâce aux adaptateurs CPL que nous vous proposons (les NetPlugs), il est désormais possible de partager un accès internet ou des données entre différents équipements connectés sur une prise électrique.
L'adaptateur est un module d'interface Ethernet / courants porteurs en ligne permettant de transférer des informations (données, audio ou vidéo) à haut débit sur le réseau électrique de votre résidence entre vos équipements informatiques, vidéo, audio.
Le réseau électrique étant le réseau le mieux distribué dans un bâtiment ou une maison, chaque prise électrique devient donc un point d'accès réseau. L'adaptateur permet ainsi de connecter au réseau électrique tout équipement disposant d'une interface Ethernet 10 / 100 baseT afin d'échanger des données avec les autres équipements également connectés au moyen d'un adaptateur sur ce même réseau électrique.
Une mise en oeuvre simple et rapide vous permet de créer votre propre réseau local sans réaliser aucun nouveau câblage :
FR
1 - CONNECTEZ (raccordement de l'adaptateur avec l'équipement à mettre en réseau).
2 - PARTAGEZ ET SURFEZ (échange de données entre équipements ou depuis internet).
Vous pourrez ainsi vous connecter de manière totalement « Plug & Play » entre un modem et un PC pour accéder à internet ou partager des données entre deux PC, ou un PC / une imprimante ...
La norme IEEE P1901 vous assure une interopérabilité entre adaptateurs 500Mbit/s.
De plus, avec la norme Homeplug AV le fonctionnement entre adaptateurs 500Mbps et 200Mbps est assuré. Ainsi, elle permet a un adaptateur 200Mb/s de communiquer avec un adaptateur 500Mb/s, à la vitesse de 200Mb/s maximum.
Vous pouvez aussi avoir dans votre habitation deux adaptateurs 85Mb/s qui dialoguent entre eux, et en parallèle deux adaptateurs 500Mb/s (ou 200Mb/s) qui fonctionnent.
En revanche, un adaptateur 85 ne peut pas communiquer avec un adaptateur 500Mb/s (ou 200 Mb/s).

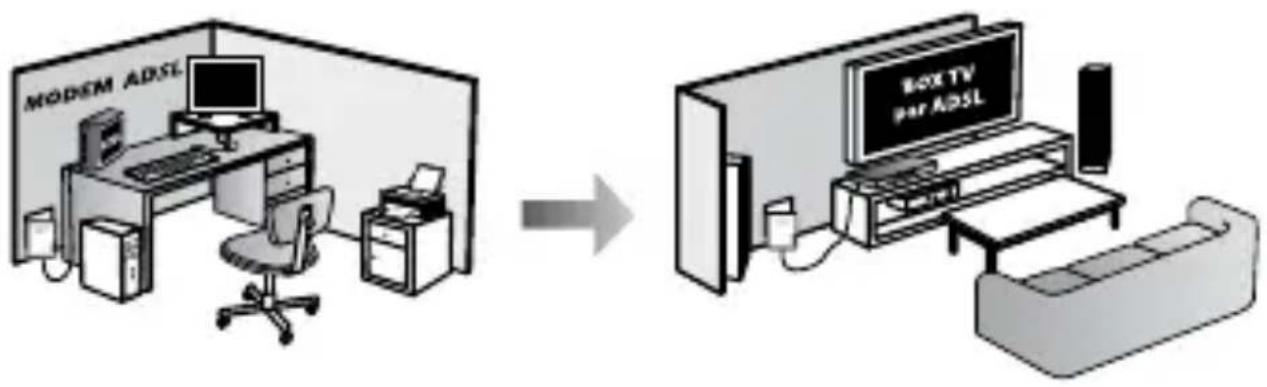

Exemple d'application n°1 :
Utilisation la plus fréquente : TV sur ADSL
Si votre box TV ADSL (décodeur) n'est pas dans la même pièce que votre modem ADSL, branchez le 1er NetPlug sur une prise électrique puis reliez-le à votre modem ADSL.
Dans la pièce où se trouve votre box TV ADSL, branchez le 2ème NetPlug sur une prise électrique et reliez-le à votre box TV ADSL.


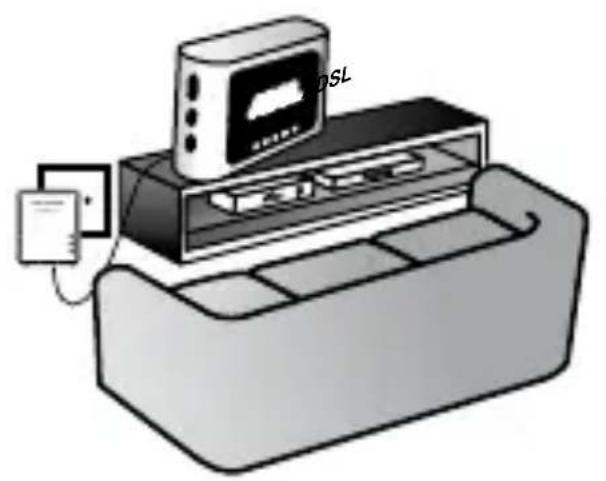

MODEM ADSL BOX TV PAR ADSLExemple d'application n°2 :
Connexion à internet via le réseau électrique.
En connectant un adaptateur CPL Ethernet à votre modem ADSL, vous pourrez injecter les données haut débit ADSL sur une prise électrique et les récupérer sur une autre prise électrique via un second adaptateur CPL connecté à votre PC. Vous n'êtes donc plus limité à l'emplacement de la prise téléphonique pour installer votre PC. Si votre modem ADSL incorpore la fonction routeur, vous pourrez connecter plusieurs ordinateurs grâce à des NetPlugs supplémentaires.

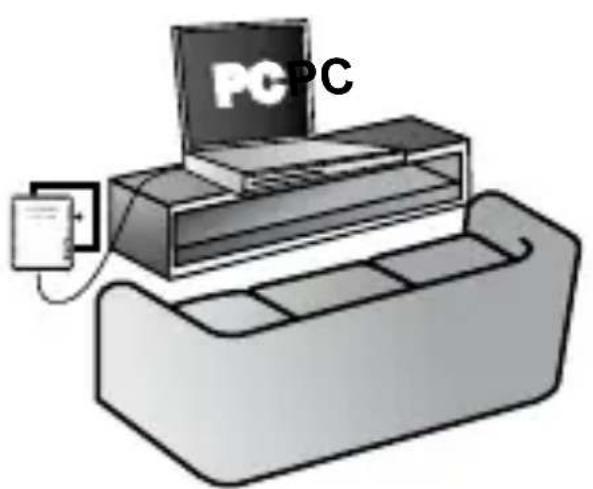

Exemple d'application n°3 :
Partage de données en local entre deux ordinateurs. De la même manière, si plusieurs ordinateurs sont en réseau, ils pourront également partager des données entre eux (partage de fichiers, diffusion vidéo d'un ordinateur vers un autre par exemple).
FR 2 - Description de l'adaptateur CPL

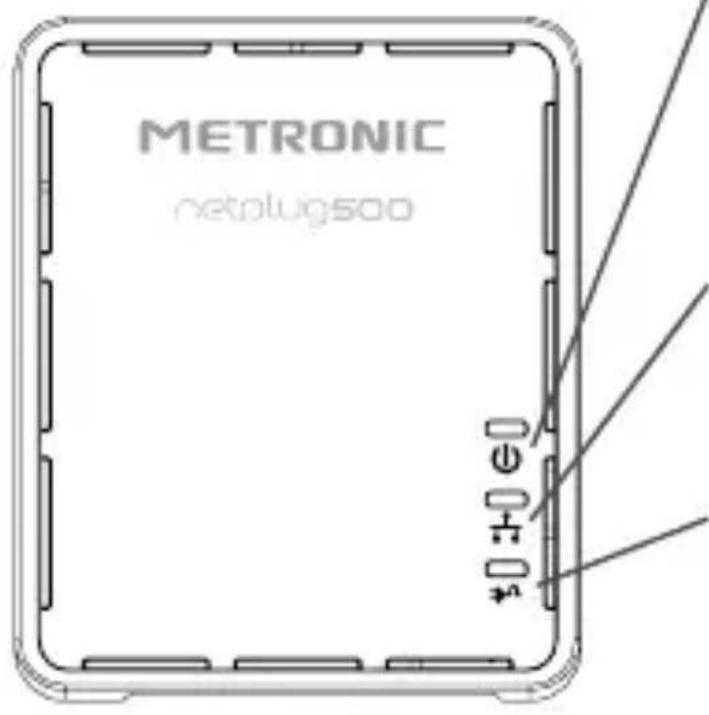

L'adaptateur CPL est muni de voyants indiquant les différents états de l'adaptateur.
Ethernet ♣ signale la présence du réseau sur le port RJ45.
Data ➞ : allumé si un transfert de données est en cours sur le réseau électrique CPL. Son clignotement indique la qualité de la connexion (voir tableau page 9).

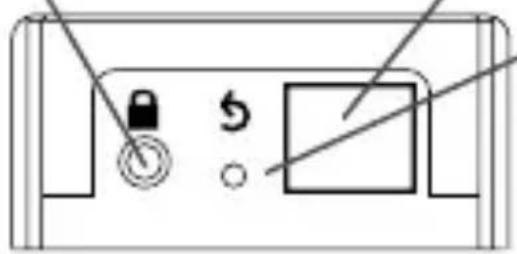

Bouton 🔒 : pour l'ajout d'autres NetPlug sur le réseau CPL. Voir §5 page 12.
Connecteur RJ45 : pour se relier au modem, au PC, au décodeur...
Bouton ⬆ (RESET) : pour réinitialiser le NetPlug et le remettre en configuration d'origine.
Le tableau ci-dessous vous renseigne sur les états des différents voyants :
FR
| Voyant Etat Description | ||
 | fixe CPL | sous tension. |
| clignotant rapide | Processus d'appairage en cours | |
| clignotant lent | CPL en veille | |
| éteint CPL | hors tension | |
 | fixe | NetPlug relié à un autre appareil (modem, PC...) mais pas de transfert de données via sa prise Ethernet |
| clignotant | Echange de données en cours sur la prise Ethernet | |
| éteint | Le CPL n'est relié à aucun autre appareil sur sa prise Ethernet | |
 | fixe | Le débit du réseau est supé- rieur à 40 Mbps |
| clignotant rapide | Le débit du réseau varie entre 20 et 40 Mbps | |
| clignotant lent | Le débit du réseau est infé- rieur à 20 Mbps | |
| éteinte | Le NetPlug n'a pas trouvé d'autre CPL sur le réseau | |
Lorsque qu'aucune liaison Ethernet n'est détectée par les NetPlug, ils se mettent automatiquement en veille après quelques minutes. Leur consommation est alors inférieure à 0,5 watt.
FR 3 - Branchements
1 - Branchez une extrémité du cordon RJ45 sur le port Ethernet d'un NetPlug 500.
2 - Branchez l'autre extrémité du cordon sur le port Ethernet de votre ordinateur ou de tout autre équipement Ethernet (modem, télévision connectée...).
3 - Branchez le NetPlug dans une prise électrique.
4 - Branchez le second cordon RJ45 entre le second NetPlug et le modem ADSL (ou un second ordinateur...).
5 - Branchez le second NetPlug sur une prise électrique.
Votre installation est terminée, vous pouvez maintenant vous connecter à internet ou partager des données sur votre réseau domestique.
Si la liaison ne fonctionne pas (voyants DATA toujours éteints), faites un appairage comme indiqué au paragraphe 4 page 11.
Les informations qui passent par vos Netplug 500 sur le réseaux électriques ne dépassent pas, en principe, votre compteur électrique. Si vous souhaitez augmenter la sécurité de vos informations, vous pouvez crypter la communication entre CPLs en utilisant la méthode d'appairage (Voir paragraphe suivant).
4 - Appairage des NetPlugs 500 (si nécessaire)
FR
Si l'installation ne fonctionne pas et que le voyant est éteint, il peut être nécessaire de refaire l'appairage. Procédez alors comme suit :
1 - Si l'un des NetPlug est en veille, débranchez et rebranchez-le dans la prise électrique.
2 - Les voyants POWER ⏻ et Ethernet ⏌ étant allumés, pressez et maintenez (une quinzaine de secondes) le bouton 🔒 relâchez-le quand les voyants se mettent à clignoter. Attendez que les voyants arrêtent de clignoter.
3 - Effectuez la même manipulation sur le deuxième NetPlug 500
4 - Appuyez pendant 1 à 2 secondes sur le bouton 🔒, du premier NetPlug 500. Le voyant POWER ⏻ clignote.
5 - Dans un délai d'une minute, appuyez pendant 1 à 2 secondes sur le bouton 🔒, du deuxième NetPlug. Le voyant POWER ⏻ clignote également.
6 - Attendez environ 40 secondes que l'appairage se termine, pendant ce laps de temps les voyants des boîtiers peuvent alors passer par plusieurs états.
En cas de succès de l'opération le voyant DATA reste allumé ou clignote selon la qualité de la communication (voir tableau page 9).
FR
En cas d'échec, le voyant DATA s'éteint (ne clignote plus), dans ce cas ré-effectuez cette opération en mettant les 2 NetPlugs sur une même multiprise. Si l'opération est un succès sur la multiprise, vous pouvez placer les NetPlugs dans les prises de votre réseau électrique sans répéter l'opération car ils sont déjà appairés.
5 - Ajout d'un 3ème adaptateur CPL 500
Pour ajouter un troisième adaptateur 500 (références METRONIC : 495416 et 495417), sur votre réseau CPL, suivez les étapes suivantes :
1 - Branchez le 3ème adaptateur CPL.
2 - Branchez le câble Ethernet entre ce 3 ^ème adaptateur CPL et le PC, par exemple.
3 - Les voyants POWER ⏻ et Ethernet ⚣ étant allumés, pressez et maintenez (une quinzaine de secondes) le bouton 🔒 du 3ème adaptateur CPL, relâchez-le quand les voyants se mettent à clignoter. Attendez que les voyants arrêtent de clignoter.
4 - Appuyez pendant 1 à 2 secondes sur le bouton d'appairage 🔒 du 3ème adaptateur CPL, le voyant POWER ⏻ clignote.
5 - Dans les 2 minutes qui suivent, appuyez pendant 1 à 2 secondes sur le bouton d'appairage de l'un des deux premiers NetPlugs au choix (par exemple le plus proche du 3ème).
6 - Si le voyant ⏻ arrête de clignoter alors que les 2 minutes ne sont pas écoulées, l'installation est terminée et opérationnelle.
FR
Note : Il est aussi possible d'ajouter un troisième adaptateur 200 (références METRONIC : 495206, 495208 et 495205) sur votre réseau CPL 500 en suivant les mêmes étapes. Cet adaptateur fonctionnera en mode 200Mbps.
6 - En cas de problème
Si le débit est trop faible (voyant DATA ⚡clignote lentement) ou inexistant (voyants DATA ⚡éteints alors qu'ils sont allumés sur une même multiprise) :
- N'utilisez pas de multiprise parafoudre car c-filtre la communication sur le réseau électrique.
• Débranchez et rebranchez l’un des NetPlug 500. - Branchez un des NetPlug 500 sur une aut électrique plus proche électriquement de l'autre NetPlug 500.
- Appairez les NetPlugs comme indiqué au paragraphe 4 page 11.
FR 7 - Instructions de sécurité
Il est impératif de respecter les consignes de sécurité, de raccordement et de maintenance décrites ci-dessous :
• L'appareil ne doit pas être ouvert.
- Branchez l'adaptateur CPL sur une prise d'alimentation aisément accessible.
- Pour couper l'alimentation du produit, débranchez-le de la prise.
- Ne pas introduire d'objets dans les ouvertures.
- Il doit être à l'abri de toute source liquide et gazeuse pouvant entraîner la détérioration du produit.
- Il doit être éloigné de toute source de ch directe ainsi que du rayonnement solaire.
- Il doit être installé dans un espace non confiné où la ventilation alentour est normale, sans obturation des aérations du produit.
- Ce produit est conçu pour un fonctionnemer le secteur 100-240V\~ 50-60Hz. Ce produit doit être utilisé avec le type de source d'alimentation indiqué sur l'étiquette. Si vous n'êtes pas sûr du type d'alimentation disponible, contactez votre revendeur.
- Branchez l'adaptateur CPL sur des prises électriques de type Europe (2 pôles).
- N'utilisez pas de rallonge ou de multiprise l'adaptateur CPL et la prise murale.
- Ne laissez aucun objet reposer sur le câbl connexion et pouvant l'endommager.
- Positionnez le câble de connexion de manière à ce qu'on ne puisse pas marcher dessus.
Ne pas réparer vous-même ce produit. Seul du personnel qualifié peut intervenir en cas de maintenance. L'ouverture du produit expose à des tensions dangereuses et d'autres risques. Pour la réparation faire appel à votre revendeur.
FR
8 - Caractéristiques techniques
| Chipset | Atheros AR7420 |
| Protocole | HomePlug AV1.1 & IEEE 1901 Ethernet 10/100 |
| Bande de fréquences | 2 – 68 MHz |
| Codage | 128 AES |
| Alimentation | 100-240V~ 50/60Hz |
| Consommation en marche | 3W |
| Consommation en veille | < 0,5W |
| Température de fonctionnement | de 0° à 45°C |
| Température de stockage | de -20° à 70°C |
| Dimensions L x W x H | 55 mm x 30 mm x 65 mm |
| Masse | 90g x 2 |
ASSISTANCE ET CONSEILS
FR
Malgré le soin que nous avons avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés.
N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :
Assistance technique : 0892 350 315*
*Prix d'appel : 0,34 € TTC la minute depuis un poste fixe.
du lundi au vendredi de 9h à 12h / 14h à 18h
Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : hotline@metronic.com
Munissez-vous des informations suivantes AVANT TOUT APPEL :
- Produit : NetPlug 500 (495417)
Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir peuvent nuire à la santé et à l'environnement.
Faites reprendre ces appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.
FR
GARANTIE
Ce paragraphe vous informe sur les conditions de la garantie qui s'applique aux appareils vendus en France. En achetant ce produit, vous bénéficiez d'une double garantie : une garantie légale, et une garantie commerciale. La garantie légale, systématique, vous couvre contre les défauts qui pourraient exister au moment de l'achat. La garantie commerciale, facultative, couvre tout ce qui n'est pas couvert par la garantie légale, par exemple un défaut qui surviendrait plusieurs mois après l'achat du produit. En vertu de l'article L211-7 du code de la consommation, en l'absence de preuve du contraire, tout défaut survenant dans les deux ans suivants l'achat est présumé existant au moment de l'achat, et doit donc être pris en charge au titre de la garantie légale. En application de l'article 15 de la loi de 2014 relative à la consommation, nous vous informons que :
Le vendeur est tenu de livrer un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Pour être conforme au contrat, le bien doit :
1° Etre propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- correspondre à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- présenter les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou présenter les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Les contrats de garanties (légale et commerciale) lient le particulier et le vendeur. Les conditions commerciales peuvent dépendre du réseau de distribution dans lequel le produit a été acheté. En cas de défaut avéré du distributeur, vous bénéficiez, à titre commercial, de la garantie constructeur d'une durée indiquée sur l'emballage du produit.
La garantie constructeur METRONIC couvre les défauts qui pourraient apparaître pendant la période de garantie. METRONIC s'engage à remettre en état un produit sous garantie, ou l'échanger par un produit équivalent ou supérieur. Les frais de port retour sont couverts, les frais de port aller restant à la charge du client.
METRONIC s'engage à maintenir un stock de pièces détachées nécessaires à la réparation ou à l'utilisation du produit pendant une période de 2 ans suivant la date de fabrication du produit, dans une limite quantitative de 1%.
Les conditions de garantie sont soumises à une utilisation et une installation conformes aux recommandations figurant dans la notice de l'appareil.
En cas de panne veuillez vous adresser à votre revendeur.
N'envoyez jamais d'appareil chez METRONIC sans avoir au préalable obtenu un accord de retour.
SOMMARIO
IT
Produit fabriqué en Asie. Made in Asia
