MANUALE UTENTE NetPlug 500 MET426 METRONIC

1 Generalità 02
2 Descrizione dell'adattatore CPL 06
3 Collegamenti 08
4 Riallinaemento dei NetPlugs 09
5 Aggiunta di un terzo NetPlug 10
6 In caso di problemi 11
7 Instruzioni di sicurezza 12
8 Caratteristiche tecniche 13

GARANZIA

14

1 - Generalità

IT

Benvenuti nel mondo Power Line Comunication (CPL), dove la rete elettrica diventa intelligente, permettendo la trasmissione delle informazioni ad alta velocità.

Grazie agli adattatori CPL (i Netplugs) è ormai possibile localizzare un accesso a internet o a una rete di scambio dati tra dispositivi di rete attraverso una semplice presa elettrica.

L'adattatore è un modulo di interfaccia Ethernet che sfrutta come portante la forma d'onda della rete di alimentazione per trasferire informazioni (dati ,audio o video) ad alta velocità, attraverso la rete elettrica dell'abitazione, sfruttando gli opportuni apparecchi elettronici: dispositivi informatici audio e video collegati ai Net-Plugs. La rete elettrica e la struttura di collegamento è meglio distribuita all'interno di un edificio o casa: ogni presa diviene un punto di accesso alla rete.

L'adattatore permette di collegare alla rete elettrica tutti i dispositivi che presentano una interfaccia Ethernet 10/100 base T, allo scopo di scambiare dati con altri apparecchi collegati tramite un adattatore, in punti diversi della stessa rete elettrica e in modo sicuro tramite la crittografia eseguita sui dati.

Tramite l'implementazione semplice e veloce, è possibile creare una rete locale senza realizzare un nuovo cablaggio:

1 - CONNETTERE (collegamento dell'adattatore alla rete).
2 – NAVIGARE (scambio di dati tra i dispositivi o da Internet).

Si è così in grado di connettersi in modo «Plug & Play» tra un modem e un PC per l'accesso a Internet o condividere i dati tra due PC o un PC / stampanti ...

La norma IEEE P1901 garantisce l'interoperabilità tra adattatori a 500Mbit/s.

Inoltre con la funzione Homeplug AV il funzionamento tra gli apparecchi 500 Mbps e 200 Mbps è assicurata.

Le CPL 500 e 200 Mbps sono compatibili tra loro, la velocità di comunicazione massima si allinea alla velocità dell'apparecchio dalle caratteristiche inferiori. E' possibile avere sulla stessa rete elettrica domestica più CPL collegate, i modelli 500 e 200 Mbps sono compatibili e possono dialogare tra loro, mentre il modello a 85 Mbps può dialogare con apparecchi dalle stesse caratteristiche di velocità.

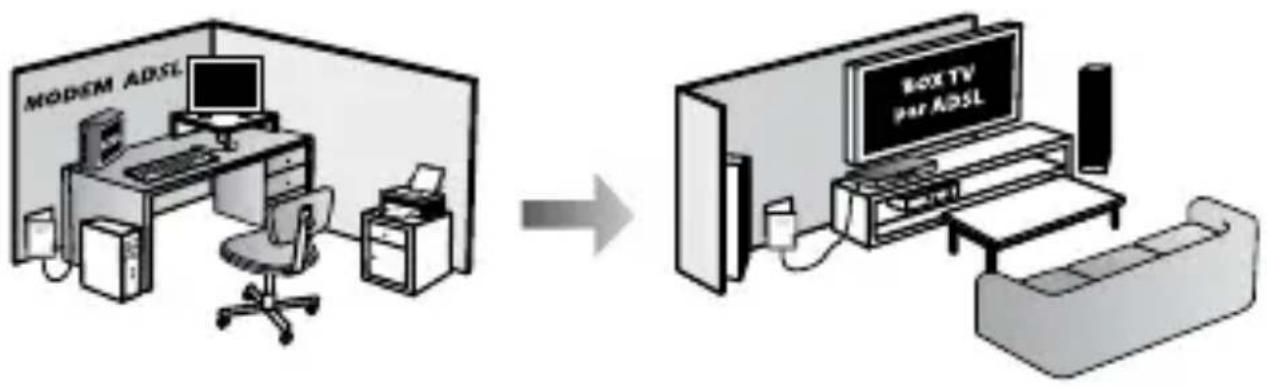

Esempio di applicazione 1:

L'uso più comune: TV su ADSL

Se il vostro Box-TV ADSL (Decoder) non è nella stessa stanza del modem ADSL: collegare il Netplug prima in una presa elettrica in prossimità del modem ADSL e poi collegare il modem ADSL al Netplug. Nella stanza dove è presente il Box-TV ADSL (Decoder), collegare il Netplug in una presa di corrente in prossimità del Box-TV ADSL e successivamente collegare il Box-TV ADSL al Net plug.

MODEM ADSL BOX TV PAR ADSL

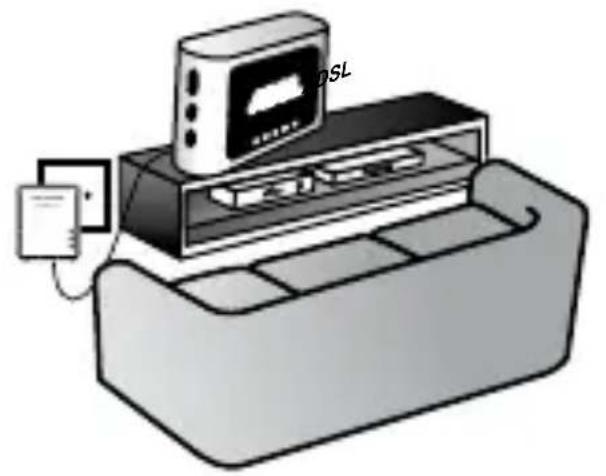

Esempio di applicazione 2:

Accesso a Internet via rete elettrica: Inserire un adattatore Ethernet CPL ad un presa elettrica e collegare al CPL il modem ADSL. Ora è possibile trasmettere i dati a banda larga tramite il modem ADSL sulla rete elettrica. Ad un'altra presa elettrica in prossimità di un PC, si inserisce un secondo adattatore CPL, che viene collegato al PC. In questo modo la posizione della linea telefonica non condiziona più la posizione della postazione del PC. Se il modem integra la funzione Router ADSL, è possibile collegare più computer attraverso ulteriori Netplug distribuiti per la struttura.

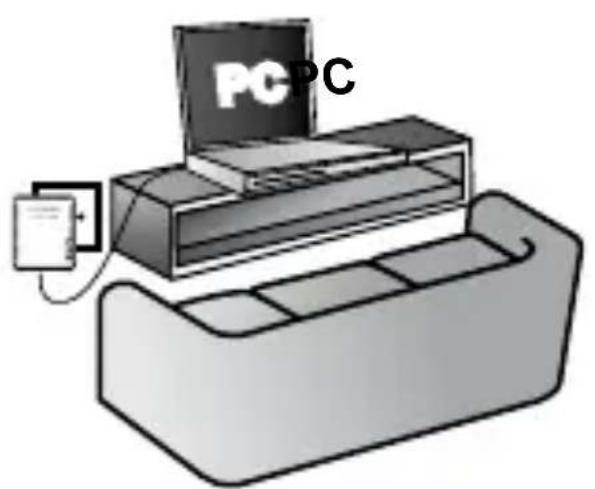

Esempio di applicazione 3:

Condivisione di dati in rete locale tra due PC.

Allo stesso modo, se ci sono più computer in rete che condividono un accesso a internet, possono anche condividere dati tra loro (condivisione di files, video, audio, ecc..)

2 - Descrizione dell'adattatore CPL

IT

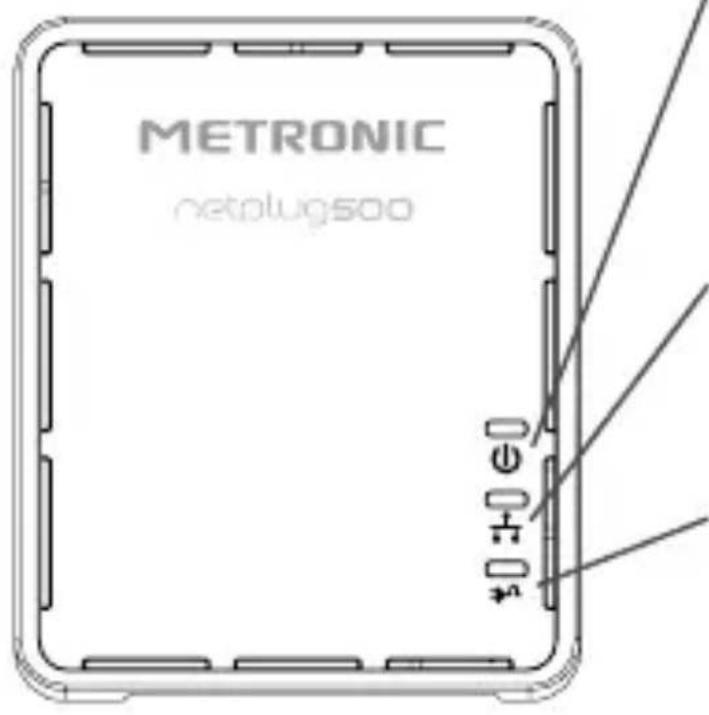

L'adattatore CPL è dotato di led che indicano i diversi stati.

METRONIC netplug500 +0 +1 +2 e0

Alimentazione ⓘ: acceso in modo permanente se il Netplug 500 è in funzione.

Ethernet ⚙ segnala la presenza di porta di rete RJ45.

Dati ⚡ : si accende quando è in corso un trasferimento dati sulla rete elettrica CPL. La velocità del lampeggio indica la qualità della connessione (vedi tabella pag. 7)

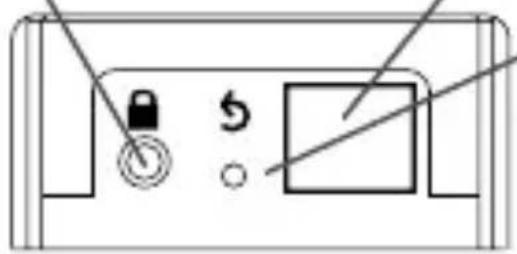

Connettore RJ45 : per collegare il modem a un PC o a un decoder.

Pulsante SECURITY : per aggiungere altri Netplug alla rete CPL. (vedi §5 pag. 10).

Pulsante RESET\$ per reinizializzare il NetPlug e portare alla configurazione di default.

La seguente tabella fornisce informazioni sul significato dei diversi led:

LED STATO DESCRIZIONE
	fissa CPL	sotto tensione.
	ampeggiante	Processo di collegamento in corso.
	spento	CPL senza tensione.
	fissa	CPL collegata a modem o PC: nessun traffico dati.
	ampeggiante	Scambio dati in corso.
	spento	Nessun scambio dati.
	fissa	Traffico dati superiore a 40 Mbps.
	lampeggiante veloce	Traffico dati variabile da 20 a 40 Mbps.
	lampeggiante lento	Traffico dati inferiore a 20 Mbps.
	spento	La CPL non è collegata a nessun apparecchio sulla sua presa Ethernet

Quando la CPL collegata non riconosce alcun segnale Ethernet, automaticamente dopo qualche minuto si spegne (tutti i led risulteranno spenti).

Il consumo è poi meno di 0.5 watt.

3 - Collegamenti

IT

1 - Inserire il connettore Ethernet RJ45 nella porta RJ45 del Netplug 500.
2 - Collegare l'altra estremità alla porta Ethernet del computer o qualsiasi altra apparecchiatura Ethernet (modem, TV su Internet ...).
3 - Collegare il Netplug a una presa elettrica.
4 - Collegare il secondo cavo RJ45 tra il modem e il secondo Netplug e il modem ADSL (o un secondo computer ...).
5 - Collegare il secondo Netplug a una presa elettrica. Grazie all'allineamento di fabbrica, l'installazione è completa e possiamo collegarci a Internet o la condividere di dati sulla rete domestica realizzata.

Se l'allineamento non funziona (led DATI spento), si deve eseguire l'allineamento come descritto nel paragrafo 4 a pagina 9.

I dati che passano per la CPL sulla rete elettrica domestica sono limitati all'impianto esteso sotto un unico contatore.

Se si vuole aumentare la sicurezza nella rete creata la CPL 500Mbps permette di criptare i dati trasmessi, per le istruzioni sulla funzione vedi paragrafi seguenti.

4 - Riallineamento dei Netplugs

Ogni coppia di Netplugs 500 sono allineati di fabbrica, vale a dire che si riconoscono e possono comunicare quando sono collegati alla stessa rete elettrica. Se l'installazione non funziona e i led sono spenti, può essere necessario ripetere l'allineamento. Procedere come segue:

1 - Se uno dei Netplug è in stand-by (tutte le spie luminose sono spente), scollegare e ricollegare alla presa elettrica.
2 - Le spie POWER ⏻ ed Ethernet ⏻ sono accese, premere e mantenere premuto (15 secondi circa) il tasto 🔒, Rilasciatelo quando le spie luminose iniziano a lampeggiare ed attendere che le spie emettano luce fissa.
3 - Eseguire la stessa operazione sul secondo Netplug 500.
4 - Premere per 1 o 2 secondi il tasto SECURITY, del primo Netplug 500. L'indicatore POWER lampeggia.
5 - Nel giro di un minuto, premere per 1 o 2 secondi il tasto SECURITY 🔒, del secondo Netplug. il led POWER 🔒 lampeggia.
6 - Attendere circa 40 secondi, quando l'allineamento si conclude i led dei dispositivi passano attraverso diversi stati.

A collegamento avvenuto con successo la spia DATA resterà accesa o lampeggerà a secondo della qualità del segnale in entrata (vedi tabella p. 7).

IT

In caso di successo il led DATI rimane fisso e il colore indica la qualità della comunicazione (vedi tabella a pagina 7).

Se non funziona il led DATI si spegne, smette di lampeggiare) in questo caso, rifare le operazioni mettendo i due Netplugs sulla stessa multipresa. Se l'operazione è andata a buon fine sulla multipresa, è possibile posizionare i Netplugs nella presa della rete elettrica senza ripetere l'operazione perché sono già allineati.

5 - Aggiunta di un terzo Netplug

Per aggiungere un terzo adattatore (cod. 495416 e 495417) sulla rete CPL, attenersi alla seguente procedura:

1 - Inserire un altro CPL in una terza presa.
2 - Collegare il cavo Ethernet tra l'adattatore CPL e il terzo PC, per esempio.
3 - Le spie POWER ⏻ ed Ethernet 📋 sono accese, premete e mantenete premuto (15 secondi circa) il tasto 🔒 del terzo adattatore, rilasciate il pulsante quando le spie iniziano a lampeggiare, attendere fino a quando le spie emettono una luce fissa.

4 - Premere per circa 1-2 secondi il pulsante di allineamento (SECURITY 🔒) del terzo adattatore CPL, il led POWER 🔒 lampeggia.

5 - Entro i 2 minuti che seguono, premere per 1 o 2 secondi il pulsante di allineamento (SECURITY 🔒) di uno dei primi due Netplugs a scelta (ad esempio, più vicino al terzo).

6 - Se il led smette di lampeggiare dopo 2 minuti l'installazione è completa.

IT

6 - In caso di problemi

Se il bit rate è troppo basso o è assente:

• Non utilizzare una multipresa con filtro perc possono filtrare la comunicazione sulla rete.
• Scollegare e ricollegare i Netplug.
- Collegare uno dei Netplug 500 su un'altra presa più vicina elettricamente agli altri Netplug 500.
- Riallineare il Netplug come indicato al paragrafo 4 a pagina 9.

7 - Istruzioni di sicurezza

IT

Prima di utilizzare gli adattatori è indispensabile leggere le istruzioni di sicurezza, connessione e manutenzione descritte di seguito:

• L'adattatore non deve essere aperto.
• Per spegnere il prodotto scollegarlo dalla presa.
• Non inserire oggetti nelle aperture.
- Il prodotto deve essere posto lontano da c sostanza liquida e fonte di gas che possono causare deterioramento del prodotto.
• Il prodotto deve essere posto lontano da fine calore e da radiazione solare.
- Deve essere installato in uno spazio aperto la ventilazione è normale, lasciando libere le prese d'aria del prodotto.
- Questo prodotto è concepito per il funzionan con 100-240V \~50-60Hz. Questo prodotto deve essere utilizzato con il tipo di alimentazione indicata sull'etichetta. Se non siete sicuri del tipo di alimentazione disponibili, contattare il rivenditore.
- Collegare l'adattatore CPL sulla presa di alimentazione di tipo Europea (2 poli).
• Non utilizzare cavi o prese di alimentazione l'adattatore CPL e spina il muro.
• Non appoggiare alcun oggetto sul cavo di collegamento: potrebbe danneggiarsi.
- Posizionare il cavo in modo che non ven calpestato. Non riparare o manomettere da soli il prodotto. Soltanto il personale qualificato è in

grado di intervenire sulla manutenzione. L'apertura del prodotto li espone a tensioni pericolose e altri pericoli. Per la riparazione o la manutenzione, contattare il rivenditore.

IT

8 - Caratteristiche tecniche

Chipset	Atheros AR7420
Protocollo	HomePlug AV1.1 & IEEE 1901Ethernet 10/100

Banda di frequenza	2 – 68 MHz
Codifica	128 AES
Alimentazione	100-240V~ 50/60Hz
Consumo in funzione	3W
Consumo in stand-by	< 0,5W

Temperatura difunzionamento

de 0° à 45°C

Temperatura di stoccaggio

de -20° à 70°C

Dimensioni L x W x H	55 mm x 30 mm x 65 mm
Peso	90g x 2

GARANZIA

IT

Il prodotto è coperto dalla garanzia legale del venditore di 24 mesi per difetti di conformità prevista dagli articoli 128 e ss. del D.Lgs. n. 206/2005 (Codice del Consumo).

ATTENZIONE: La garanzia non è valida senza lo scontrino o la ricevuta fiscale di acquisto.

Assistenza Tecnica Metronic: Telefono + 02 94 94 36 91

• Prodotto : NetPlug 500 (495417)
