CPL 85PLUS - Adaptateur CPL METRONIC - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Caractéristiques techniques principales	Norme HomePlug AV, débits jusqu'à 85 Mbps
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	85 x 60 x 40 mm
Poids	250 g
Compatibilités	Compatible avec tous les appareils utilisant la norme HomePlug AV
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	230 V
Puissance	5 W
Fonctions principales	Extension de réseau Internet via le réseau électrique
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter l'humidité
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales utiles	Installation facile, plug and play, pas besoin de configuration complexe

FOIRE AUX QUESTIONS - CPL 85PLUS METRONIC

Que faire si le METRONIC CPL 85PLUS ne s'allume pas ?

Vérifiez que l'appareil est bien branché à une prise électrique fonctionnelle. Si le voyant ne s'allume toujours pas, essayez de le brancher sur une autre prise.

Comment réinitialiser le METRONIC CPL 85PLUS ?

Pour réinitialiser l'appareil, appuyez sur le bouton de réinitialisation situé sur le côté de l'appareil pendant environ 10 secondes jusqu'à ce que les voyants clignotent.

Pourquoi la connexion réseau est-elle lente avec le METRONIC CPL 85PLUS ?

Assurez-vous que les adaptateurs sont branchés sur des prises murales directement et non sur des multiprises. Évitez également de les brancher sur des prises avec des appareils à fort courant.

Comment savoir si le METRONIC CPL 85PLUS fonctionne correctement ?

Vérifiez les voyants sur l'appareil. Un voyant vert fixe indique une bonne connexion, tandis qu'un voyant rouge ou clignotant peut indiquer un problème de connexion.

Puis-je utiliser le METRONIC CPL 85PLUS avec d'autres marques d'adaptateurs CPL ?

Oui, le METRONIC CPL 85PLUS est compatible avec d'autres adaptateurs CPL, tant qu'ils respectent les normes CPL. Cependant, la performance peut varier.

Comment améliorer la portée du signal avec le METRONIC CPL 85PLUS ?

Pour améliorer la portée, assurez-vous que les adaptateurs sont sur le même circuit électrique et éloignez-les des appareils électroménagers qui peuvent interférer avec le signal.

Que faire si le METRONIC CPL 85PLUS ne se connecte pas à mon réseau ?

Vérifiez que vous avez correctement configuré votre réseau. Si vous utilisez une clé de sécurité, assurez-vous qu'elle est entrée correctement. Vous pouvez également réinitialiser l'appareil.

Le METRONIC CPL 85PLUS est-il compatible avec les réseaux Wi-Fi ?

Le METRONIC CPL 85PLUS est un adaptateur CPL qui utilise le réseau électrique pour transmettre des données. Il ne génère pas de signal Wi-Fi, mais peut être connecté à un routeur Wi-Fi pour étendre le réseau.

Comment installer le METRONIC CPL 85PLUS ?

Branchez un adaptateur sur une prise murale près de votre routeur et connectez-le à ce dernier via un câble Ethernet. Ensuite, branchez le second adaptateur dans la pièce où vous souhaitez étendre le réseau.

Y a-t-il des restrictions d'utilisation pour le METRONIC CPL 85PLUS ?

Évitez de brancher l'appareil sur des prises avec des dispositifs à fort courant, comme des réfrigérateurs, des micro-ondes, ou des systèmes de chaleur, car cela peut affecter la qualité du signal.

MODE D'EMPLOI CPL 85PLUS METRONIC

Idéal pour compléter une installation existante de 85 Mbit/s.

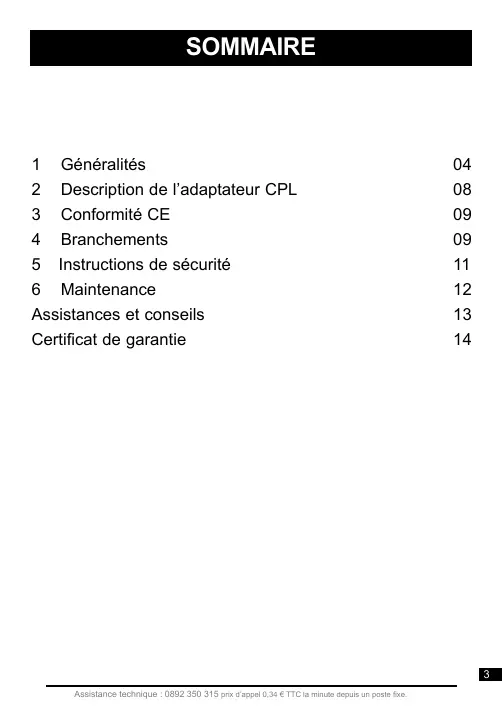

Sommaire

1 Généralités 04 2 Description de l'adaptateur CPL 08 3 Conformité CE 09 4 Branchements 09 5 Instructions de sécurité 11 6 Maintenance 12

Assistance et conseils 13

Certificat de garantie 14

1 - Généralités

Bienvenue dans l'univers des Courants Porteurs en Ligne (CPL) où le réseau électrique devient un réseau intelligent capable de transporter des informations à haut débit. Grâce aux modems CPL que nous vous proposons (les NetPlugs), il est désormais possible de partager un accès Internet ou des données entre différents équipements connectés sur une prise électrique.

L'adaptateur est un module d'interface Ethernet/courants porteurs en ligne permettant de transférer des informations (données, audio ou vidéo) à haut débit sur le réseau électrique de votre résidence entre vos équipements informatiques, vidéo, audio.

Le réseau électrique étant le réseau le mieux distribué dans un bâtiment ou une maison, chaque prise électrique devient donc un point d'accès réseau. L'adaptateur permet ainsi de connecter au réseau électrique tout équipement disposant d'une interface Ethernet 10/100 base-T afin d'échanger des données avec les autres équipements également connectés au moyen d'un adaptateur sur ce même réseau électrique et ce, en toute sécurité grâce au chiffrement qui est réalisé sur les données.

Une mise en œuvre simple et rapide vous permet de créer votre propre réseau local sans réaliser aucun nouveau câblage :

1 - CONNECTEZ (raccordement de l'adaptateur avec l'équipement à rajouter sur un réseau). 2 - PARTAGEZ ET SURFEZ (échange de données entre équipements ou depuis Internet).

Vous pourrez ainsi vous connecter de manière totalement « Plug & Play » entre un modem et un PC pour accéder à Internet ou partager des données entre deux PC, ou entre un PC et une imprimante...

La norme HomePlug vous assure une interopérabilité entre adaptateurs de la même génération. Elle vous permet également de faire coexister dans un réseau domestique deux réseaux logiques basés sur des générations différentes. Par exemple, vous pouvez avoir dans votre habitation deux adaptateurs 85 Mb/s qui dialoguent entre eux et, en parallèle, deux adaptateurs 200 Mb/s qui fonctionnent.

En revanche, un adaptateur 85 ne peut pas communiquer avec un adaptateur 200. Les versions ultérieures du standard HomePlug seront toutes compatibles 200 Mb/s, la pérennité de vos adaptateurs 200+ est donc assurée.

Contenu de l'emballage de la référence 495207 :

• 1 NetPlug 85+
• 1 cable RJ45
• Un manuel d'installation

Recevoir la TV ADSL dans toute la maison.

Si votre box TV ADSL (décodeur) n'est pas dans la même pièce que votre modem ADSL, branchez l' puis reliez-le à votre modem ADSL par un cordon RJ45 (fourni).

Dans la pièce où se trouve votre box TV ADSL, branchez un et reliez-le à votre box TV ADSL par un cordon RJ45 (fourni).

Ensuite, allumez votre modem ADSL ainsi que votre Box TV ADSL (décodeur). Attendez quelques minutes, les voyants doivent être allumés (voir page 8).

Regardez la télévision par ADSL

Exemple d'application n°2 : connexion à Internet via le réseau électrique.

En connectant un adaptateur CPL Ethernet à votre modem ADSL, vous pourrez injecter les données haut débit ADSL sur une prise électrique et les récupérer sur une autre prise.

électrique via un second adaptateur CPL connecté à votre PC. Vous n'êtes donc plus limité à l'emplacement de la prise téléphonique pour installer votre PC. Si votre modem incorpore la fonction routeur, vous pourrez connecter plusieurs ordinateurs par CPL.

Exemple d'application n°3 : connecter sa console de jeux à internet.

De la même manière, si vous voulez connecter votre console de jeux à Internet mais que votre modem est dans le bureau et votre console de jeux dans votre salon ou leur chambre, appliquez la procédure de l'exemple n°1. Branchez le 1er adaptateur CPL dans votre bureau, reliez-le à votre modem ADSL, puis dans votre salon branchez le 2ème adaptateur CPL et reliez-le à votre console.

Surfer sur Internet dans toute la maison

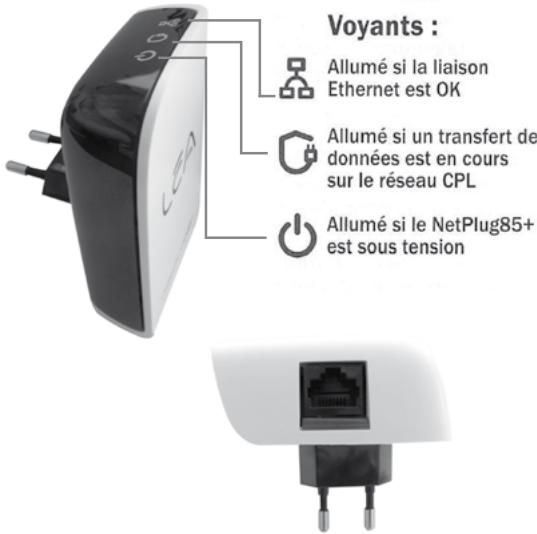

2 - Description de l'adaptateur CPL

L'adaptateur CPL est muni de voyants indiquant les différents états de l'adaptateur.

Allumé si la fonction CPL de la NetStrip200+ est sous tension.

Allumé si la liaison Ethernet est OK

Allume si un transfert de données est en cours sur le réseau CPL.

Connecteur Ethernet pour se relier au modem, au PC, au décodeur, etc.

3 - Conformité CE

Installé dans sa configuration finale, le produit respecte les standards de sécurité et les recommandations applicables du pays dans lequel il est vendu.

Les produits METRONIC sont conçus pour être utilisés au sein de la Communauté Européenne.

Les produits METRONIC, installés et utilisés conformément à leur manuel d'utilisation, ont été déclarés conformes aux normes d'essais CEM EN55022, EN55024 et EN60950 selon les dispositions des directives européennes 2004/108/CE et 2006/95/CE.

4 - Branchements

Cas N°1 - Insérer un NetPlug 85+ dans un réseau CPL 85 Mbit/s existant.

Pour notre exemple, nous partons d'un réseau CPL existant composé de deux adaptateurs CPL 85+.

1 - Branchez une extrémité du câble RJ-45 sur le port RJ-45 du NetPlug 85+. 2 - Branchez l'autre extrémité du câble sur le port RJ-45 de votre ordinateur ou de tout autre équipement Ethernet. Le voyant L/A (3)* (lien Ethernet) s'allume. 3 - Branchez le NetPlug 85+ dans une prise électrique.

• Voir page 8

Cas n°2 - Créer son réseau CPL avec un NetPlug 85+ et un adaptateur CPL 85+ (495200, 495207)

1 - Branchez une extrémité du câble RJ-45 sur le port RJ-45 de l'adaptateur CPL. 2 - Branchez l'autre extrémité du câble sur le port RJ-45 de votre ordinateur ou de tout autre équipement Ethernet. Le voyant L/A ③ (lien Ethernet) s'allume. 3 - Branchez l'adaptateur CPL dans une prise électrique. 4 - Répétez les mêmes opérations sur le 2ᵉ adaptateur CPL. 5 - Le voyant Link ② s'allume, les deux adaptateurs CPL sont présents sur le réseau.

Branchez le 1er NetPlug

Branchez le deuxième NetPlug

• Voir page 8

En cas de problème, veuillez consulter la section "Assistance technique".

5 - Instructions de sécurité

Avant de raccorder les produits et de les mettre sous tension, lisez les consignes de sécurité ci-dessous : Lire et suivre attentivement toutes les instructions et avertissements inclus dans ce manuel avant toute installation et mise en marche de ce produit.

Positionnement :

• À l'abri de toute source liquide et gazeuse pouvant entraîner la dépréciation du produit.
• Sur une surface non conductrice et non inflammable.
• Éloigné de toute source de chaleur directe ainsi que du rayonnement solaire.
• Dans un espace non confiné où la ventilation alentour est normale.
• Sans obturation des aérations du produit.
• Ce produit est destiné à un fonctionnement sur le secteur 230 V, 50 Hz.
• Branchez l'adaptateur CPL sur des prises électriques de type Europe (2 pôles).
• N'utilise pas de rallonge ou de multiprise entre l'adaptateur CPL et la prise murale.
• N'utilisez que les cordons fournis avec le produit pour le raccordement au secteur ou à d'autres équipements informatiques et électroniques.
• Ne laissez aucun objet reposer sur le câble de connexion et pouvant l'endommager.
• Positionnez le câble de connexion de manière à ce qu'on ne puisse pas marcher dessus.

6 - Maintenance

• Ne réparez ou n'entretenez pas vous-même ce produit. Seul un personnel qualifié peut intervenir en cas de maintenance. L'ouverture du produit expose à des tensions dangereuses et autres risques. Pour la réparation ou l'entretien, faites appel à votre revendeur.
• La garantie délivrée avec le produit au moment de l'achat ne pourrait être appliquée en cas d'ouverture ou de manipulation non conforme du produit.
• Contacter d'office votre revendeur dans les cas suivants :
• Lorsque le câble a été endommagé
• Si un liquide quelconque s'est renversé sur le produit
• Si le produit a été exposé à la pluie
• Si le produit ne fonctionne pas normalement alors que vous avez suivi l'ensemble des instructions et consignes de sécurité.

Assistance et conseils

Malgré le soin que nous avons apporté à la conception de nos produits et à la réalisation de cette notice, vous avez peut-être rencontré des difficultés. N'hésitez pas à nous contacter, nos spécialistes sont à votre disposition pour vous conseiller :

Assistance technique : 0892 350 315*

*Prix d'appel : 0,34 € TTC la minute depuis un poste fixe.

du lundi au vendredi de 9h à 12h / 14h à 19h

et le samedi de 9h30 à 12h30 / 14h à 18h (sauf juillet et août)

Vous pouvez également nous envoyer un courrier électronique à l'adresse suivante : [e-mail]

IMPORTANT : dans la partie objet de votre message, veillez à faire apparaître le mot METRONIC.

Munissez-vous des informations suivantes AVANT TOUT APPEL :

• Produit : Adaptateur CPL NetPlug 85+ (495207)

Ce logo signifie qu'il ne faut pas jeter les appareils hors d'usage avec les ordures ménagères. Les substances dangereuses qu'ils sont susceptibles de contenir

peuvent nuire à la santé et à l'environnement. Faites reprendre vos appareils par votre distributeur ou utilisez les moyens de collecte sélective mis à votre disposition par votre commune.

Certificat de garantie

Le NetPlug 85+ est garanti un an, pièces et main d'oeuvre. En cas de panne, les frais de transport aller sont à la charge du client, les frais de port retour à notre charge.

Pour être valable, le bon de garantie doit être dûment complété et retourné, accompagné de la photocopie de la facture ou du ticket de caisse.

Réf. du matériel : Adaptateur CPL NetPlug 85+ (495207)

Date d'achat :

N° de série :

100 Rue de Gilles de Gennes

Node Park Touraine

37310 TAUXIGNY

N'envoyez jamais d'appareil sans avoir au préalable obtenu un accord de retour.

Assistance technique France : 0892 350 315

Prix d'appel : 0,34 € TTC / min depuis un poste fixe.

BENELUX [phone]

METRONIC ITALIA [phone]

METRONIC IBERICA Servicio Tecnico : 807 11 70 08

100 Rue Gilles de Gennes

Node Park Touraine

37310 TAUXIGNY

CEDEX FRANCE

www.metronic.com

Produit fabriqué en Asie.
