Type de produit	Glucomètre (lecteur de glycémie)
Marque	Accu-Chek
Modèle	Aviva Nano
Dimensions	69 x 43 x 20 mm
Poids	Environ 40 g (avec piles)
Alimentation	2 piles au lithium 3 V (type CR2032)
Volume d'échantillon	0,6 µL de sang total frais
Plage de mesure	10 à 600 mg/dL (0,6 à 33,3 mmol/L)
Durée de la mesure	Consultez la notice des bandelettes
Mémoire	500 résultats avec date et heure
Calibration	Puce de calibration fournie avec chaque boîte de bandelettes
Prélèvement alternatif (AST)	Possible sur avant-bras, bras, cuisse, mollet (sous conditions)
Transfert de données	Par infrarouge vers PC ou PDA
Affichage	Écran à cristaux liquides
Fonctions spéciales	Rappel après repas, réveil, indicateur d'hypoglycémie, marquage des résultats
Entretien et nettoyage	Nettoyer avec un chiffon doux imbibé d'alcool isopropylique 70 % ou d'eau de Javel diluée ; ne pas immerger
Sécurité	Usage in vitro uniquement ; ne pas utiliser pour diagnostiquer le diabète
Accessoires inclus	Lecteur, piles, puce de calibration ; bandelettes et solution de contrôle vendues séparément
Garantie	Conformément à la législation du pays d'achat
Température de fonctionnement	Consultez la notice des bandelettes

FOIRE AUX QUESTIONS - Aviva Nano Accu-Chek

Comment réaliser une mesure de glycémie avec l'Accu-Chek Aviva Nano ?

Lavez-vous les mains. Insérez une bandelette réactive Accu-Chek Aviva dans le lecteur (flèches vers le haut). Le lecteur s'allume. Vérifiez que le code affiché correspond à celui du tube. Piquez le doigt avec un autopiqueur, massez pour obtenir une goutte de sang. Mettez la goutte en contact avec le bord avant de la fenêtre jaune de la bandelette. Le résultat s'affiche après quelques secondes.

Comment calibrer le lecteur ?

À chaque nouvelle boîte de bandelettes, insérez la puce de calibration fournie. Retournez le lecteur, retirez l'ancienne puce (si présente), puis insérez la nouvelle dans la fente jusqu'au fond. Le code affiché doit correspondre à celui du tube de bandelettes.

Quel type de sang utiliser ?

Utilisez du sang total frais (capillaire). Le prélèvement sur site alternatif (avant-bras, bras, cuisse, mollet) est possible mais déconseillé dans les deux heures suivant un repas, après un exercice, en cas de maladie, ou si vous suspectez une hypoglycémie.

Comment effectuer un test de contrôle ?

Insérez une bandelette, vérifiez le code. Choisissez la solution de contrôle (niveau 1 ou 2). Posez le lecteur à plat, essuyez l'embout du flacon, pressez pour former une goutte, mettez-la en contact avec la fenêtre jaune. Après l'affichage, appuyez sur la touche ▶ pour sélectionner le niveau. Le résultat doit être dans l'intervalle indiqué sur le tube de bandelettes.

Que signifie le message d'erreur E3 ?

E3 indique une glycémie extrêmement élevée (supérieure à la plage de mesure) ou une erreur du système. Consultez immédiatement un professionnel de santé si le résultat ne correspond pas à votre état. Sinon, refaites la mesure avec une nouvelle bandelette.

Comment remplacer les piles ?

Faites coulisser le tiroir des piles vers le bas avec le pouce. Retirez les piles usagées. Insérez deux piles neuves de type CR2032 en veillant à ce que le côté positif (+) ne soit pas visible. Refermez le tiroir. Le lecteur demandera de vérifier l'heure et la date.

Comment consulter l'historique des mesures ?

Appuyez sur la touche ◀ ou ▶ (gauche/droite) pour accéder à la mémoire. Les résultats s'affichent du plus récent au plus ancien. Pour les moyennes (7, 14, 30, 90 jours), appuyez sur la touche ▶. Les résultats marqués avant/après repas sont inclus dans les moyennes correspondantes.

Comment régler l'heure et la date ?

Allumez le lecteur, puis maintenez enfoncée la touche Ⓞ jusqu'à voir 'set-up'. Utilisez les touches ◀/▶ pour ajuster l'heure, les minutes, le jour, le mois et l'année. Confirmez chaque réglage avec la touche Ⓔ. Pour sortir, maintenez Ⓞ enfoncée.

Comment activer l'indicateur d'hypoglycémie ?

En mode 'set-up', naviguez jusqu'au symbole d'hypoglycémie. Appuyez sur la touche ◀/▶ pour passer de 'OFF' à 'On'. Confirmez avec Ⓔ. Ensuite, réglez le seuil (entre 50 et 90 mg/dL) avec les touches ◀/▶ et confirmez. Consultez votre médecin pour le seuil adapté.

Comment nettoyer le lecteur ?

Éteignez le lecteur. Utilisez un chiffon doux légèrement imbibé d'alcool isopropylique 70 %, d'un mélange d'eau et de liquide vaisselle doux, ou d'une solution d'eau de Javel à 10 % (préparée le jour même). Ne pas vaporiser, immerger, ni laisser entrer d'humidité dans les fentes.

MODE D'EMPLOI Aviva Nano Accu-Chek

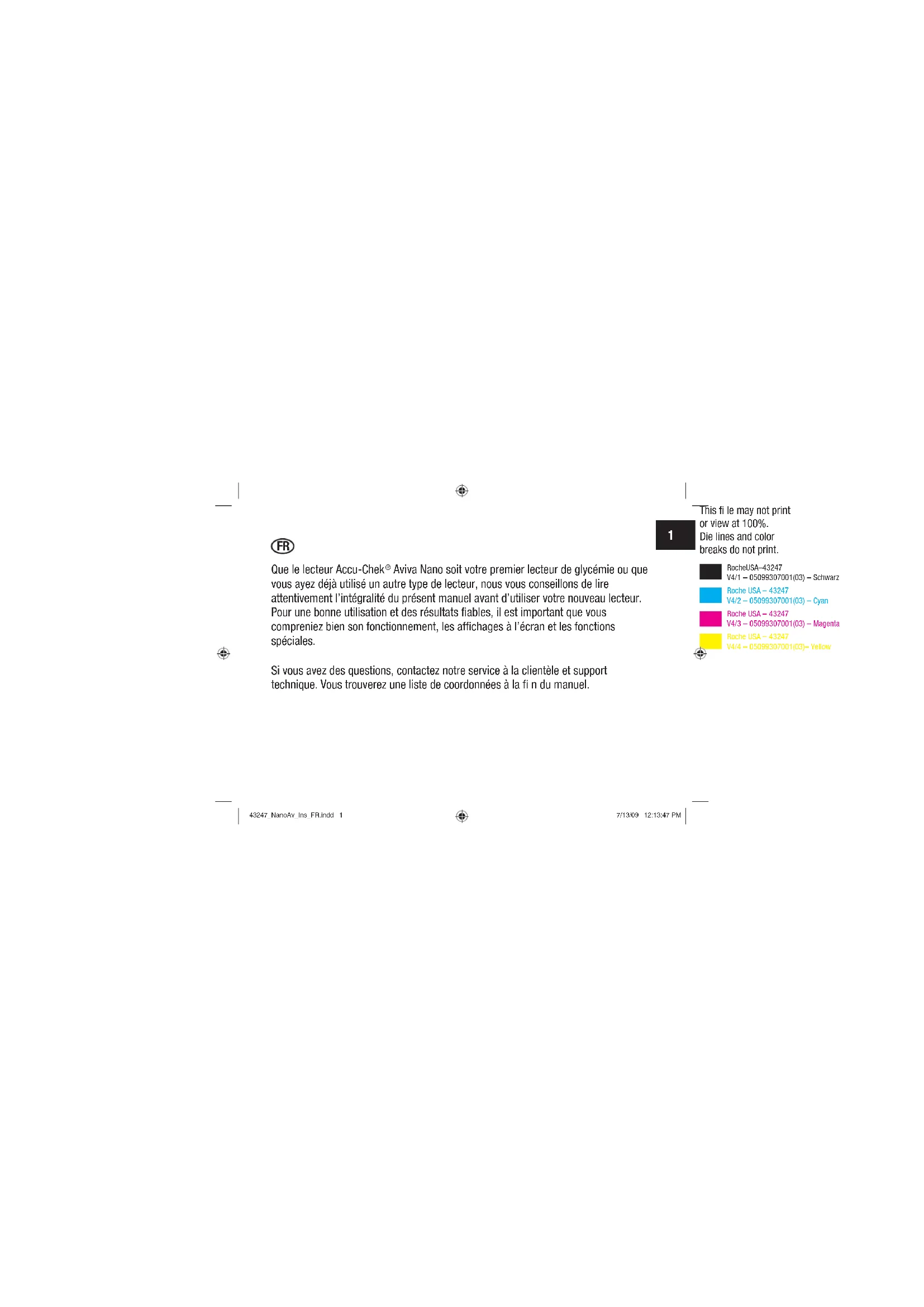

Que le lecteur Accu-Chek® Aviva Nano soit votre premier lecteur de glycémie ou que vous ayez déjà utilisé un autre type de lecteur, nous vous conseillons de lire attentivement l'intégralité du présent manuel avant d'utiliser votre nouveau lecteur. Pour une bonne utilisation et des résultats fiables, il est important que vous compreniez bien son fonctionnement, les affichages à l'écran et les fonctions spéciales.

Si vous avez des questions, contactez notre service à la clientèle et support technique. Vous trouverez une liste de coordonnées à la fi n du manuel.

1

Le système Accu-Chek® Aviva Nano

Votre nouveau lecteur Accu-Chek Aviva Nano est destiné aux mesures quantitatives de glycémie avec des bandelettes réactives Accu-Chek Aviva.

Utilisable en autocontrôle.

Le lecteur Accu-Chek Aviva Nano peut être utilisé par les patients diabétiques pour mesurer leur propre glycémie ainsi que par les professionnels de la santé pour contrôler les valeurs glycémiques des patients.

Le système comprend (certains éléments peuvent être vendus séparément) :

• Un lecteur Accu-Chek Aviva Nano avec piles
• Les bandelettes réactives Accu-Chek Aviva et la puce de calibration
  • La solution de contrôle Accu-Chek Aviva

Tout objet en contact avec du sang humain constitue une source potentielle d'infection (voir : Clinical and Laboratory Standards Institute: Protection of Laboratory Workers from Occupationally Acquired Infections; Approved Guideline – Third Edition; CLSI document M29-A3, 2005).

Importance de la régularité des mesures de glycémie

La mesure fréquente et régulière de votre glycémie peut considérablement améliorer la gestion de votre diabète. Nous avons fait en sorte que ces mesures s'effectuent le plus simplement possible.

Informations importantes sur votre nouveau lecteur

• Votre nouveau lecteur est conçu pour effectuer des mesures sur sang total frais (par exemple, à partir de sang prélevé à l'extrémité du doigt ou au niveau de l'avant-bras). Le lecteur est destiné à un usage hors de l'organisme (in vitro). Il ne convient pas au diagnostic du diabète.
• Utilisez uniquement des bandelettes réactives Accu-Chek Aviva. L'utilisation d'autres bandelettes réactives entraîne des résultats erronés.
• Le lecteur est fourni avec l'heure et la date préréglées. Il est possible que vous ayez à modifier l'heure en fonction de votre fuseau horaire local.
• Adressez-vous à votre professionnel de la santé si vous avez suivi les étapes du manuel mais présentez toujours des symptômes qui ne semblent pas correspondre à vos résultats ou si vous avez des questions.

Table des matières

Chapitre 1 : Comprendre votre nouveau système....7

Le lecteur Accu-Chek Aviva Nano 7
Calibration du lecteur....9
tilisation du système Accu-Chek Aviva Nano 11

Chapitre 2 : Mesure de glycémie....13

réalisation d'une mesure de glycémie 13
l'arquage d'un résultat et programmation d'un rappel après repas .... 17
rélevement sur site alternatif (AST) 19

Chapitre 3 : Mémoire du lecteur, réglage et transfert des résultats ..... 27

Mémoire 27

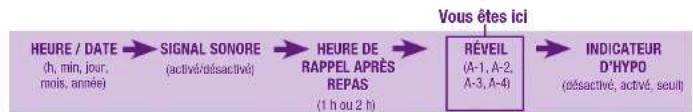

Réglage du lecteur....30
églage de l'heure et de la date 31
églage du signal sonore (activité/désactivé) 34
églage de l'heure de rappel après repas 37

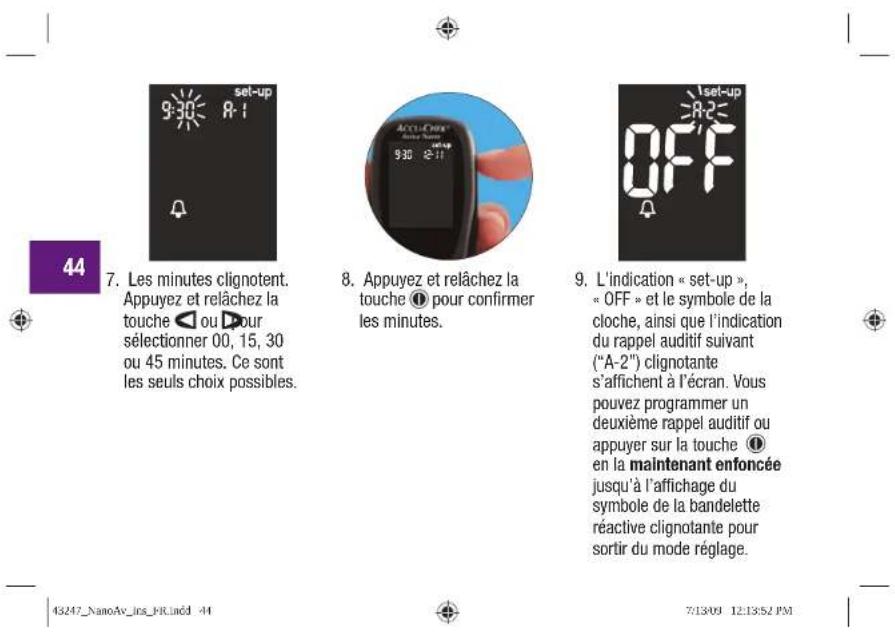

Réglage de la fonction réveil 40
Réglage de l'indicateur d'hypoglycémie 45
ransfert de données directement sur un ordinateur ou sur un
rdinateur de poche (PDA) au moyen d'un logiciel spécialisé
et d'un câble infrarouge 48

Chapitre 4 : Test de contrôle....51

À quoi sert le test de contrôle ? 51
A propos des solutions de contrôle 52
Réalisation d'un test de contrôle 53
Interpretation des résultats de contrôle hors de l'intervalle acceptable 57

Chapitre 5 : Entretien et dépannage 59

Remplacement des piles 59
Nettoyage du lecteur....61
Entretien et dépannage....62

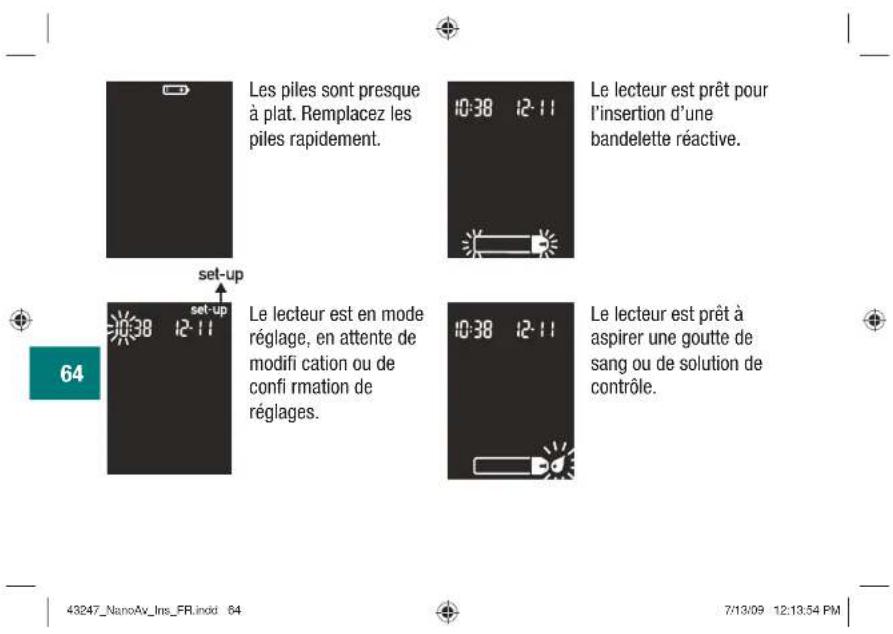

ffichages de l'écran et dépannage 63

Chapitre 6 : Informations techniques ..... 73

Limitations du produit 73
Caractéristiques techniques....73
informations sur la sécurité du produit 76
Elimination du lecteur 76
Garantie 78
Fournitures supplementaires 78
message aux professionnels de la sante 79
Index 81

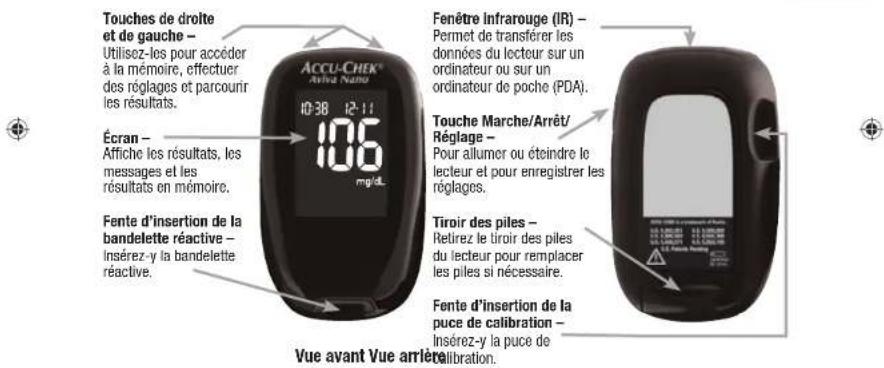

Chapitre 1 : Comprendre votre nouveau système Le lecteur Accu-Chek Aviva Nano

Touches de droite et de gauche - Utilisez-les pour accéder à la mémoire, effectuer des réglages et parcourir les résultats. Écran - Affiche les résultats, les messages et les résultats en mémoire. Fente d'insertion de la bandelette réactive - Insérez-y la bandelette réactive. Accu-CHEK® Aviva Nano 10-38 12-11 106 mg/dL Fenêtre Infrarouge (IR) - Permet de transférer les données du lecteur sur un ordinateur ou sur un ordinateur de poche (PDA). Touche Marche/Arrêt/Réglage - Pour allumer ou éteindre le lecteur et pour enregistrer les réglages. Tiroir des piles - Retirez le tiroir des piles du lecteur pour remplacer les piles si nécessaire. Fente d'insertion de la puce de calibration - Insérez-y la puce de calibration. Vue avant Vue arrière Vue

43247_NanoAv_Ins_FR.indd 7

7/13/09 12:13:47 PM

8

Extrémité dorée -

Insérez la bandelette réactive dans le lecteur par cette extrémité.

Fenêtre jaune –

Mettez la goutte de sang ou la solution de contrôle en contact avec le bord avant de cette fenêtre.

Bandelette réactive

Tube de bandelettes réactives

Flacon de solution de contrôle

Vue de côté
Touche Marche/Arrêt/Réglage

Fenêtre infrarouge (IR) Touche de droite Vue latérale Touche de gauche AccuCher® Mini Nam

Puce de calibration (exemple)

Piles – Insérez-les dans le tiroir en veillant à ce que le côté positif (+) ne soit pas visible.

43247_NanoAv_Ins_FR.indd 8

7/13/09 12:13:47 PM

Calibration du lecteur

1. Assurez-vous que le lecteur est éteint.

2. Retournez le lecteur. 3. Retirez l'ancienne puce de calibration (s'il y en a déjà une dans le lecteur) et éliminez-la.

9

Changez la puce de calibration chaque fois que vous ouvrez une nouvelle boîte de bandelettes réactives !

10

1. Retournez la puce de calibration de telle sorte que le code ne soit plus visible. Insérez-la à fond dans la fente d'insertion de la puce de calibration.

1. Laissez la puce de calibration dans le lecteur jusqu'à l'ouverture d'une nouvelle boîte de bandelettes réactives.

Remarques :

• Ne pas forcer l'insertion de la puce de calibration dans le lecteur. Elle est conçue pour être insérée dans le lecteur dans un seul sens.
• Si le code « - - - » s'affiche à l'écran, insérez une puce de calibration dans le lecteur.

Utilisation du système Accu-Chek Aviva Nano

• Utilisez uniquement des bandelettes réactives Accu-Chek Aviva.
• Changez la puce de calibration chaque fois que vous ouvrez une nouvelle boîte de bandelettes réactives.
• Conservez les bandelettes réactives non-utilisées dans leur tube d'origine.
• Refermez hermétiquement le tube immédiatement après avoir retiré une bandelette réactive. Cela alde à protéger les bandelettes réactives de l'humidité.
• Utilisez la bandelette réactive aussitôt après l'avoir retirée du tube.

• Vérifiez la date de péremption imprimée sur le tube de bandelettes réactives. Ne pas utiliser les bandelettes réactives au-delà de cette date.

• Conservez le tube de bandelettes réactives et le lecteur à l'abri de la chaleur et de l'humidité, dans une chambre par exemple.

• Conservez les bandelettes réactives à une température comprise entre 2 °C et 32 °C. Ne pas congeler. Utilisez les bandelettes réactives dans la fourchette de températures indiquée dans la notice d'utilisation des bandelettes réactives.
• Ne pas appliquer de sang ou de solution de contrôle sur la bandelette réactive avant de l'avoir insérée dans le lecteur.

11

Ne pas conserver les bandelettes réactives à des températures élevées ni dans des endroits humides (salle de bain ou cuisine) ! La chaleur et l'humidité pourraient endommager les bandelettes réactives.

Chapitre 2 : Mesure de glycémie

Réalisation d'une mesure de glycémie

Réglez le lecteur correctement avant de réaliser la première mesure de glycémie. Vous aurez besoin du lecteur, d'une bandelette réactive et d'un autopiqueur muni d'une lancette.

13

1. Lavez-vous les mains et essuyez-les.
2. Préparez votre autopiqueur.
3. Insérez la bandelette réactive dans le lecteur dans le sens des flèches. Le lecteur s'allume.

1. Assurez-vous que le code affiché à l'écran est identique à celui imprimé sur le tube de bandelettes réactives. Si vous n'avez pas vu le code, retirez la bandelette réactive et réinsérez-la dans le lecteur.

43247_NanoAv_Ins_FR.indd 13

7/13/09 12:13:48 PM

OU

Bouton de déclenchement jaune
5. Les symboles d'une bandelette réactive et d'une goutte de sang clignotante s'affichent à l'écran.
6. Piquez l'extrémité de votre doigt à l'aide de l'autopiqueur. Le sang prélevé à la paume est équivalent au sang prélevé à l'extrémité du doigt. Pour des informations détaillées sur la marche à suivre pour prélever du sang à la paume, consultez le paragraphe Prélèvement sur site alternatif (AST), étapes 5 et 6.

1. Massez doucement votre doigt de manière à activer le flux sanguin. Cela facilite l'obtention d'une goutte de sang.

10:38 12:11 15

1. Mettez la goutte de sang en contact avec le bord avant de la fenêtre jaune de la bandelette réactive. Ne pas déposer de sang sur le dessus de la bandelette réactive. Le symbole clignote dès qu'une quantité suffisante de sang a été aspirée par la bandelette réactive.

16

OU

1. Le résultat s'affiche à l'écran. Laissez la bandelette réactive dans le lecteur si vous souhaitez indiquer que ce résultat est une mesure avant repas ou après repas ou si vous voulez signaler ce

résultat avec un marquage général (reportez-vous au paragraphe suivant). Sinon, retirez et éliminez la bandelette réactive usagée.

Remarque : Une fois la mesure effectuée avec succès, le lecteur s'éteint automatiquement cinq secondes après le retrait de la bandelette réactive.

Marquage d'un résultat et programmation d'un rappel après repas

Il vous est possible de signaler votre résultat avec :

un marquage avant repas
un marquage avant repas avec rappel après repas
un marquage après repas
* un marquage général

- En signalant un résultat avec un marquage avant repas ou après repas, vous-même et votre professionnel de la santé disposez de davantage d'informations sur vos résultats glycémiques utiles au contrôle de votre diabète.

• Lorsqu'un résultat avant repas est marqué avec un rappel après repas, le lecteur émet des signaux sonores une ou deux heures après la réalisation de la mesure, vous rappelant ainsi qu'il faut effectuer une mesure après repas.
• Le marquage général vous permet de signaler un événement particulier comme un résultat AST (prélèvement sur site alternatif) ou encore le fait que vous ayez fait du sport.

Ces différents marquages vous aident par la suite à vous souvenir de la particularité des résultats en mémoire marqués de cette manière.

18

Voici comment marquer un résultat et programmer un rappel après repas :

Effectuez une mesure de glycémie. Ne pas retirer la bandelette réactive.

1. Appuyez et relâchez la touchel pour passer d'un marquage de résultat à un autre et au rappel après repas.

Marquage avant repas

Marquage avant repas avec rappel après repas

Marquage après repas

* Marquage général

1. Retirez la bandelette réactive du lecteur dès que s'affiche le marquage du résultat (♂, ♦ ou *) ou le marquage avant repas avec rappel après repas (♂ ♀) souhaité.

- Si vous avez sélectionné le rappel après repas, le lecteur émet des signaux sonores une ou deux heures après la mesure réalisée avant repas pour vous rappeler d'effectuer une mesure après repas.

- Tout marquage de résultat sélectionné est automatiquement enregistré en mémoire.

Remarque

Le marquage après repas accompagne systématiquement le résultat si la mesure a été effectuée dans les 15 minutes précédant ou suivant le moment auquel le rappel après repas a été programmé. Réglez l'heure de rappel après repas sur une ou deux heures en mode réglage.

Prélèvement sur site alternatif (AST)

Vous pouvez effectuer la mesure à partir de sang prélevé ailleurs qu'à l'extrémité du doigt. Le sang prélevé à l'extrémité du doigt ou à la paume peut être utilisé à n'importe quel moment pour la mesure de glycémie. Les deux sites de prélèvement sur la paume sont les zones charnues à la base du pouce (thénar) et de l'auriculaire (hypothénar). Si le sang est prélevé sur un site alternatif (avant-bras, bras, cuisse ou mollet), il y a certains moments de la journée où il est déconseillé d'utiliser ce sang (reportez-vous à la page suivante). En effet, le taux de glucose varie plus rapidement dans l'extrémité du doigt ou dans la paume qu'aux sites alternatifs. Ces différences peuvent vous amener à prendre une mauvaise décision pour votre traitement, ce qui peut avoir des effets indésirables sur votre santé. Pour toute mesure réalisée à partir de sang prélevé sur des sites alternatifs, veuillez préalablement lire le paragraphe suivant.

19

Hypothénar Thénar

43247_NanoAv_Ins_FR.indd 19

7/13/09 12:13:49 PM

20

IMPORTANT

- Consultez votre professionnel de la santé qui vous donnera des conseils relatifs au prélèvement sur site alternatif.

N'apportez aucune modification à votre traitement en vous fondant sur un seul résultat.

Prenez TOUJOURS en compte les symptômes d'hyperglycémie ou d'hypoglycémie.

Si votre résultat glycémique ne correspond pas à votre état de santé, effectuez une mesure à partir de sang prélevé à l'extrémité du doigt ou à la paume pour vérifier ce résultat. Si le résultat obtenu à partir de sang prélevé à l'extrémité du doigt ou à la paume ne correspond pas à votre état de santé, contactez votre professionnel de la santé.

Une mesure par prélèvement sur site alternatif peut s'effectuer :

• Juste avant un repas
• À jeun

AUCUNE mesure ne doit être effectuée à partir de sang prélevé sur site alternatif :

• Durant les deux heures suivant un repas
- Après un exercice physique
- En cas de maladie
- Si vous suspectez une valeur glycémique basse
- S'il vous arrive souvent de ne pas percevoir les moments où vous êtes en hypoglycémie
- Pendant le pic d'action de l'insuline à action rapide ou de l'insuline analogue à action rapide
- Lorsque votre demière injection d'insuline à action rapide ou d'insuline analogue à action rapide remonte à moins de deux heures.

Vous aurez besoin du lecteur, d'une bandelette réactive, d'un autopiqueur destiné au prélèvement sur site alternatif et d'une lancette.

1. Préparez l'autopiqueur.
2. Insérez la bandelette réactive dans le lecteur dans le sens des flèches. Le lecteur s'allume.

43247_NanoAv_Ins_FR.indd 21

1. Assurez-vous que le code affiché à l'écran est identique à celui imprimé sur le tube de bandelettes réactives. Si vous n'avez pas vu le code, retirez la bandelette réactive et réinsérez-la dans le lecteur.

21

7/13/09 12:13:49 PM

4. Les symboles d'une bandelette réactive et d'une goutte de sang clignotante s'affichent à l'écran.

5. Tenez l'autopiqueur fermement appuyé contre une zone charnue du site alternatif. Facilitez le flux sanguin en exerçant un léger mouvement de pompe avec l'autopiqueur.

6. Déclenchez l'autopiqueur tout en maintenant une pression régulière sur le site de prélèvement. Appuyez fermement l'autopiqueur contre le site de prélèvement pour faciliter le flux sanguin.

OU

23

1. Mettez la goutte de sang en contact avec le bord avant de la fenêtre jaune de la bandelette réactive. Le symbole clignote dès qu'une quantité suffisante de sang a été aspirée par la bandelette réactive.

2. Le résultat s'affiche à l'écran. Marquez le résultat ou bien retirez et éliminez la bandelette réactive usagée.

Remarque : Si la goutte de sang est trop petite, réappliquez une pression pour obtenir une goutte de sang suffisante.

Résultats inhabituels

Si le résultat glycémique obtenu ne correspond pas à votre état de santé, suivez les étapes ci-dessous :

24

Origine possible	Résolution du problème
1. Vérifiez que la date de péremption des bandelettes réactives n'est pas échue.	Éliminez les bandelettes réactives si elles sont périmées.
2. Vérifiez que le tube de bandelettes réactives a toujours été hermétiquement fermé.	Utilisez de nouvelles bandelettes réactives si vous pensez que le tube est resté ouvert pendant un certain temps.
3. Vérifiez que la bandelette réactive n'est pas restée trop longtemps hors du tube.	Recommencez la mesure avec une nouvelle bandelette réactive.
4. Vérifiez que les bandelettes réactives ont bien été conservées à l'abri de la chaleur et de l'humidité.	Recommencez la mesure avec une bandelette réactive conservée dans des conditions adéquates.

Origine possible

5. Vérifiez que vous avez bien suivi les différentes étapes d'exécution de la mesure.	Reportez-vous au chapitre 2 « Mesure de glycémie » et recommencez la mesure. Si le problème persiste, contactez Roche.
6. Vérifiez que le code affiché à l'écran du lecteur est identique à celui imprimé sur le tube de bandelettes réactives.	En cas de différence, insérez la bonne puce de calibration dans le lecteur et recommencez la mesure.
7. Si vous avez toujours un doute sur l'origine du problème...	Recommencez la mesure avec une nouvelle bandelette réactive et effectuez un test de contrôle. Si le problème persiste, contactez Roche.

25

Symptômes d'hyperglycémie ou d'hypoglycémie

En reconnaissant les symptômes de l'hyperglycémie ou de l'hypoglycémie, vous êtes en mesure d'interpréter les résultats et de décider de l'attitude à avoir s'ils semblent anormaux. Voici les symptômes les plus courants :

26

Glycémie élevée (hyperglycémie) : fatigue, augmentation de l'appétit ou de la soif, envie fréquente d'uriner, vision trouble, maux de tête ou douleurs généralisées.

Glycémie basse (hypoglycémie) : transpiration, tremblement, vision trouble, accélération du rythme cardiaque, fourmillements ou engourdissement du pourtour de la bouche ou de l'extrémité des doigts.

Effectuez une mesure de votre glycémie si vous présentez l'un de ces symptômes. Consultez votre professionnel de la santé dans les plus brefs délais si le résultat glycémique est signalé comme étant bas (LO) ou élevé (HI).

Chapitre 3 : Mémoire du lecteur, réglage et transfert des résultats

Mémoire

Enregistrement des résultats

Le lecteur mémorise automatiquement jusqu'à 500 résultats glycémiques avec l'heure et la date de la mesure et tout marquage accompagnant un résultat. Vous pouvez les consulter à tout moment. Les résultats sont enregistrés du plus récent au plus ancien. Il est donc très important de régler l'heure et la date du lecteur correctement. En disposant du bon réglage de l'heure et de la date, vous-même et l'équipe en charge du suivi de votre diabète êtes en mesure d'interpréter correctement vos résultats glycémiques.

27

Remarques :

• N'apportez aucune modification à votre traitement en vous fondant sur un seul résultat en mémoire.
• Les résultats mémorisés sont conservés lors du remplacement des piles. Vous devez toutefois vous assurer que l'heure et la date sont correctes après avoir remplacé les piles.
• Une fois que la mémoire contient 500 résultats, tout nouveau résultat efface le résultat le plus ancien
• Si les mesures effectuées sur une période de 90 jours dépassent le chiffre de 500, seuls les 500 résultats les plus récents sont compris dans la moyenne des 90 jours.
• Maintenez enfoncée la touche ou pour un défilement plus rapide des résultats.

- Les résultats de contrôle sont enregistrés dans la mémoire mais ne peuvent pas être consultés à partir du lecteur. Ils ne sont pas pris en compte dans le calcul des moyennes sur 7, 14, 30 et 90 jours. Pour pouvoir être consultés, les résultats de contrôle mémorisés doivent préalablement être transférés sur un ordinateur au moyen d'un logiciel compatible. Pour connaître les produits disponibles, veuillez contacter Roche.

Consultation des résultats

28

Le lecteur étant allumé ou éteint, appuyez et relâchez la touche ou pour accéder à la mémoire. Le résultat le plus récent s'affi che.

• Pour afficher les résultats précédents un à un – appuyez sur la touche ◀
• Pour voir les moyennes sur 7, 14, 30 ou 90 jours – appuyez sur la touche
• Pour consulter les moyennes avant repas et après repas sur 7, 14, 30 et
  90 jours – continuez à appuyer sur la touche

Nombre de jours sur lesquels porte la moyenne 84 mg/dL n 90 30min memory n 90 30min memory n 90 30min 30min 47 mmol/L Nombre de résultats pris en compte dans la moyenne

43247_NanoAv_Ins_FR.indd 28

7/13/09 12:13:50 PM

Remarque : Seuls les résultats qui ont été marqués comme ayant été réalisés avant repas (●) ou après repas (♀) sont inclus dans le calcul des moyennes avant repas ou après repas. Les résultats glycémiques sont tous pris en compte dans le calcul des moyennes générales sur 7, 14, 30 et 90 jours.

29

Résultats antérieurs

Appuyez sur la touche ◀ pour affi cher les résultats antérieurs, du plus récent au plus ancien.

Moyenne générale

Appuyez sur la touche ▶ pour affi cher les moyennes sur 7, 14, 30 et 90 jours.

Moyenne avant repas

Continuez à appuyer sur la touche ▷ pour voir les moyennes avant repas sur 7, 14, 30 et 90 jours.

Moyenne après repas

Continuez à appuyer sur la touche pour voir les moyennes après repas sur 7, 14, 30 et 90 jours.

30

Réglage du lecteur

Utilisation du mode réglage

Le mode réglage vous permet de personnaliser votre lecteur selon votre mode de vie. Il est possible de personnaliser les fonctions suivantes, dans l'ordre où elles s'affichent en mode réglage :

Heure et date – réglage de l'heure et de la date

Signal sonore – activation (« On ») ou désactivation (« OFF »)

Heure de rappel après repas – 1 heure ou 2 heures après le repas

Réveil – activation (« On ») ou désactivation (« OFF »)

Indicateur d'hypoglycémie – activation (« On ») ou désactivation (« OFF »). L'activation (« On ») vous permet de régler le seuil d'hypoglycémie.

Le mode réglage est facile à utiliser.

Voici un aperçu général de ce que chaque touche vous permet d'effectuer en mode réglage.

- Pour accéder au mode réglage – le lecteur étant allumé, appuyez sur la touche Ⓞ et maintenez-la enfoncée jusqu'à ce que l'Indication « set-up » (réglage) s'affiche.

- Pour confirmer le réglage choisi – appuyez et relâchez la touche Ⓔ

- Pour sortir du mode réglage – appuyez sur la touche et maintenez-la enfoncée jusqu'à l'affichage du symbole de la bandelette réactive clignotante.

- Pour ajuster les réglages – appuyez et relâchez la touche ◀ ou ▶. Pour un défilement plus rapide, appuyez sur la touche ◀ ou ▶ maintenez-la enfoncée.

Vous êtes ici.

HEURE / DATE

(h, min, jour, mois, année)

SIGNAL SONORE (activé/désactivé)

INDICATEUR D'HYPO (désactivé, activé, seuil)

Réglage de l'heure et de la date

ACTU-CHE® Active Sensor 电源 让口

1. Appuyez et relâchez la touche ① pour allumer le lecteur. Le symbole de la bandelette réactive clignotante s'affiche.

1. Appuyez sur la touche ^① et maintenez-la enfoncée jusqu'à ce que l'indication « set-up » s'affiche à l'écran. L'heure cllgnote.

3. Appuyez et relâchez la touche ◀ ou ▶ pour reculer ou avancer l'heure.

4. Appuyez et relâchez la touche pour confirmer l'heure. Les minutes clignotent.

reculer avancer ACCU-CHIK® Ultra Nano 自检 217

1. Appuyez et relâchez la touche du pour régler les minutes. Appuyez et relâchez la touche ① pour confirmer les minutes.

43247_NanoAv_Ins_FR.indd 32

7/13/09 12:13:51 PM

6. Recommencez l'étape 5 pour régler le jour, le mois et l'année.

7. Appuyez et relâchez la touche pour régler d'autres options. Pour sortir, appuyez sur la touche et maintenez-la enfoncée jusqu'à l'affichage du symbole de la bandelette réactive clignotante.

43247_NanoAv_Ins_FR.indd 33

7/13/09 12:13:51 PM

Vous êtes ici.

HEURE / DATE

(b, min, jour,

mois, année)

SIGNAL SONORE

(active/desactive)

(1) 2023年1月1日

→

RAPPEL APRÈS

REPAS

[1 h ou 2 h]

RÉVEIL

(A-1,A-2,A-3,A-4)

INDICATEUR D'HYPO

(desactive, active, seuil)

Réglage du signal sonore ( ) (activé/désactivé)

34

À la sortie de production, le signal sonore du lecteur est activé (« On »). Il est possible de désactiver le signal sonore (« OFF »). Cela n'aura pas d'incidence sur les résultats.

Le signal sonore peut être utile parce qu'il signale à l'utilisateur :

• d'appliquer le sang ou la solution de contrôle sur la bandelette réactive
• qu'une quantité suffisante de sang ou de solution de contrôle a été aspirée par la bandelette réactive
• que la mesure a été effectuée
  • qu'une touche a été enfoncée
• qu'il est temps d'effectuer une mesure (si le réveil ou le rappel après repas ont été activés)
• en cas d'erreur lors d'une mesure (même désactivé, le signal sonore se fait entendre pour signaler une erreur)

ACU-Chem 0:18 12:11

1. Appuyez et relâchez la touche Ⓐ pour allumer le lecteur. Le symbole de la bandelette réactive clignotante s'affiche.

2. Appuyez sur la touche ① et maintenez-la enfoncée jusqu'à ce que l'indication « set-up » s'affiche à l'écran.

1. Appuyez et relâchez la touche Ⓐ autant de fois que nécessaire pour afficher le symbole du signal sonore clignotant et « On » ou « OFF » à l'écran.

1. Appuyez et relâchez la touche du pour passer de « On » à « OFF ».

43247_NanoAv_Ins_FR.indd 36

1. Appuyez et relâchez la touche pour régler d'autres options. Pour sortir, appuyez sur la touche et maintenez-la enfoncée jusqu'à l'affichage du symbole de la bandelette réactive clignotante.

7/13/09 12:13:51 PM

Vous êtes ici.

Réglage de l'heure de rappel après repas (💡 )

Le rappel après repas :

- émet des signaux sonores une ou deux heures après la réalisation d'une mesure pour vous rappeler d'effectuer une mesure après repas.

- émet des signaux sonores toutes les deux minutes et à trois reprises au maximum.

- cesse d'émettre des signaux sonores dès qu'une bandelette réactive est insérée ou que vous appuyez sur une touche.

L'heure de rappel après repas de votre lecteur est préréglée à deux heures après le repas, mais il est possible de le régler à une heure après le repas en mode réglage.

Remarques :

• Pour que le rappel puisse être émis, le signal sonore doit être activé (« On »).
• Aucun rappel n'est émis si la mesure est effectuée dans les 15 minutes précédant le moment auquel le rappel a été programmé.
• Aucun rappel n'est émis si le lecteur est allumé au moment auquel le rappel a été programmé.
• L'exposition à des températures froldes peut empêcher l'émission des rappels jusqu'à ce que le lecteur soit rallumé.

1. Appuyez et relâchez la touche pour allumer le lecteur. Le symbole de la bandelette réactive clignotante s'affiche.
2. Appuyez sur la touche Ⓐ et maintenez-la enfoncée jusqu'à ce que l'indication « set-up » s'affiche à l'écran.
3. Appuyez et relâchez la touche ①utant de fois que nécessaire pour afficher l'indication « set-up » et l'indication clignotante « 1Hr » (1 heure) ou « 2Hr » (2 heures) à l'écran.

1. Appuyez et relâchez la touche du pour sélectionner « 1Hr » ou « 2Hr ». Appuyez et relâchez la touche Ⓞ pour confirmer votre choix.

Cet écran s'affiche lorsqu'un rappel après repas a été activé.

Réglage de la fonction réveil ( ♀ )

40

Le réveil :

• émet des signaux sonores pour vous rappeler d'effectuer une mesure.
• émet des signaux sonores toutes les deux minutes et à trois reprises au maximum.
• cesse d'émettre des signaux sonores dès qu'une bandelette réactive est insérée ou que vous appuyez sur une touche.
• est désactivé (« OFF ») à la sortie de production. Réglez-le sur « On » pour pouvoir l'utiliser.

Il est possible de programmer jusqu'à 4 rappels auditifs par jour. Si vous activez les rappels auditifs A-1, A-2, A-3 et A-4, le lecteur est préréglé aux heures indiquées ci-dessous. Il est toutefois possible de modifier ces heures selon vos besoins.

A-1 8h00

A-2 12h00

A-3 18h00

A-4 22h00

Remarques :

• Le rappel auditif ne se déclenchera pas dans le cas où une mesure de glycémie est réalisée au cours des 15 minutes précédant l'heure programmée.
• Le rappel auditif ne se déclenchera pas si le lecteur est allumé au moment de l'heure programmée.
• L'exposition à des températures froides peut empêcher l'émission du rappel auditif jusqu'à ce que le lecteur soit rallumé.

Le symbole de la cloche et l'indication « set-up » restent affichés à l'écran pendant le réglage de la fonction réveil.

42 0 10 2 11

1. Appuyez et relâchez la touche pour allumer le lecteur. Le symbole de la bandelette réactive clignotante s'affiche.

1. Appuyez sur la touche Ⓐ et maintenez-la enfoncée jusqu'à ce que l'indication « set-up » s'affiche à l'écran.

1. Appuyez et relâchez la touche ①utant de fois que nécessaire pour afficher le symbole de la cloche, « OFF », l'indication « set-up » et l'indication « A-1 » clignotante à l'écran.

1. Appuyez et relâchez la touche ◀ ou ▶ pour passer de « On » à « OFF ». Appuyez et relâchez la touche ⏻ pour confirmer votre choix.

1. L'heure clignote si « On » a été sélectionné. L'indication « A-1 » et le symbole de la cloche restent affichés à l'écran.

1. Appuyez et relâchez la touche ◀ ou ▶ pour régler l'heure. Appuyez et relâchez la touche Ⓔ pour confirmer l'heure.

7. Les minutes clignotent. Appuyez et relâchez la touche ◀ ou ▶ pour sélectionner 00, 15, 30 ou 45 minutes. Ce sont les seuls choix possibles.
8. Appuyez et relâchez la touche Ⓞ pour confirmer les minutes.
9. L'indication « set-up », « OFF » et le symbole de la cloche, ainsi que l'indication du rappel auditif suivant ("A-2") clignotante s'affichent à l'écran. Vous pouvez programmer un deuxième rappel auditif ou appuyer sur la touche ① en la maintenant enfoncée jusqu'à l'affichage du symbole de la bandelette réactive clignotante pour sortir du mode réglage.

Réglage de l'indicateur d'hypoglycémie ( ⏻ )

L'indicateur d'hypoglycémie :

- peut être réglé à un seuil compris entre 50 et 90 mg/dL (entre 2,8 et 5,0 mmol/L) pour vous avertir en cas d'une valeur glycémique trop basse.

Remarques :

• Avant de régler l'indicateur d'hypoglycémie, consultez votre professionnel de la santé qui vous conseillera la valeur d'hypoglycémie à définir dans votre cas.
• L'indicateur d'hypoglycémie de votre nouveau lecteur est désactivé (« OFF »).

1. Appuyez et relâchez la touche pour allumer le lecteur. Le symbole de la bandelette réactive clignotante s'affiche.

2. Appuyez sur la touche ^① et maintenez-la enfoncée jusqu'à ce que l'indication « set-up » s'affiche à l'écran.
3. Appuyez et relâchez la touche ①utant de fois que nécessaire pour afficher l'indication « set-up » et « OFF », ainsi que le symbole ② clignotant à l'écran.
4. Appuyez et relâchez la touche ou plus passer de « On » à « OFF ». Appuyez et relâchez la touche pour confirmer votre choix.

1. Si vous avez activé (« On ») l'indicateur d'hypoglycémie, l'indication « set-up » s'affiche et le symbole ⚫ clignote. L'écran affiche 70 mg/dL (3,9 mmol/L).
2. Appuyez et relâchez la touche ◀ ou ▶ pour sélectionner le seuil souhaité. Appuyez et relâchez la touche Ⓔ pour le confirmer.
3. Pour sortir du mode réglage, appuyez sur la touche Ⓞ et maintenez-la enfoncée jusqu'à l'affichage du symbole de la bandelette réactive clignotante.

OU

OU

OU

47

Cette fonction ne remplace pas la formation sur l'hypoglycémie offerte par votre professionnel de la santé.

Transfert de données directement sur un ordinateur ou sur un ordinateur de poche (PDA) au moyen d'un logiciel spécialisé et d'un câble infrarouge

Vous pouvez transférer les résultats mémorisés sur un ordinateur pour suivre leur évolution et les imprimer.

48

1. Installez le logiciel en respectant les instructions fournies. Pour transférer les résultats sur un ordinateur, connectez le câble infrarouge en suivant les instructions.
2. Démarrez le programme du logiciel et suivez les instructions pour le transfert des données. Assurez-vous que le logiciel est prêt pour le transfert des données à partir du lecteur.
3. Le lecteur étant éteint, appuyez sur les deux touches ◀ et ▶ et maintenez-les enfoncées jusqu'à ce que deux flèches clignotent à l'écran en alternance.
4. Repérez la fenêtre infrarouge sur le dessus du lecteur.
5. Repérez la fenêtre infrarouge sur le câble infrarouge (ordinateur) ou sur l'ordinateur de poche (PDA).

Fenêtre infrarouge (IR)

ACCU-CHEK® Aviva Nano

1. Posez le lecteur à plat. Placez les deux fenêtres infrarouges de sorte qu'elles se trouvent l'une face à l'autre. Elles doivent être à une distance de 3 à 10 cm.
2. Ne pas déplacer le câble infrarouge (ordinateur), l'ordinateur de poche (PDA) ou le lecteur pendant le transfert.
3. Suivez les indications du logiciel.
4. Il se peut que le programme du logiciel éteigne le lecteur automatiquement dès que le transfert des données est terminé.

• Si les données n'ont pas été transférées correctement, essayez encore une fois. Si le problème persiste, contactez Roche.
• Pour profiter au mieux de la possibilité de transfert de données, vous devez régler l'heure et la date du lecteur correctement.

43247_NanoAv_Ins_FR.indd 50 5 7/13/09 12:13:53 PM

Chapitre 4 : Test de contrôle

À quoi sert le test de contrôle ?

Le test de contrôle sert à s'assurer que le lecteur et les bandelettes réactives fonctionnent correctement et vous permette de disposer de résultats fiables. Effectuez un test de contrôle dans les cas suivants :

• Vous ouvrez une nouvelle boîte de bandelettes réactives
• Vous avez laissé le tube de bandelettes réactives ouvert
• Vous souhaitez vérifier le fonctionnement du lecteur et des bandelettes réactives
• Vos bandelettes réactives ont été conservées à des températures excessives et/ou à l'humidité
• Vous avez laissé tomber le lecteur
• Votre résultat ne correspond pas à votre état de santé
• Vous désirez vous assurer que vous effectuez correctement votre mesure

À propos des solutions de contrôle

• Utilisez uniquement les solutions de contrôle Accu-Chek Aviva.
• Le lecteur reconnaît la solution de contrôle Accu-Chek Aviva automatiquement.
• Les résultats de contrôle mémorisés ne peuvent pas être consultés à partir du lecteur.
• Lorsque vous ouvrez un nouveau flacon de solution de contrôle, inscrivez la date sur l'étiquette du flacon. À partir de la date d'ouverture du flacon, la solution se conserve trois mois sans toutefois dépasser la date de péremption imprimée sur l'étiquette du flacon.
• Ne pas utiliser de solution de contrôle périmée.
• La solution peut tacher les vêtements. Si vous en renversez, lavez vos vêtements à l'eau et au savon.
• Refermez hermétiquement le flacon après utilisation.
• Conservez le flacon à une température comprise entre 2 °C et 32 °C. Ne pas congeler.

Réalisation d'un test de contrôle

Vous aurez besoin du lecteur, d'une bandelette réactive et de la solution de contrôle de niveau 1 et/ou de la solution de contrôle de niveau 2. Le niveau de contrôle est imprimé sur l'étiquette du flacon.

1. Insérez la bandelette réactive dans le lecteur dans le sens des flèches. Le lecteur s'allume.

1. Assurez-vous que le code affiché à l'écran est identique à celui imprimé sur le tube de bandelettes réactives. Si vous n'avez pas vu le code, retirez la bandelette réactive et réinsérez-la dans le lecteur.

43247_NanoAv_Ins_FR.indd 53

7/13/09 12:13:53 PM

54

1. Choisissez la solution de contrôle. Le niveau devra être entré plus tard au cours du test.

2. Posez le lecteur à plat, sur une table par exemple.

3. Enlevez le bouchon du flacon de solution de contrôle. Essuyez l'embout du flacon avec un mouchoir en papier.

10:38 12:11

1. Pressez le flacon doucement pour former une petite goutte. Mettez la goutte en contact avec le bord avant de la fenêtre jaune de la bandelette réactive. Le symbole ☒ clignote dès qu'une quantité suffisante de solution de contrôle a été aspirée par la bandelette réactive. Essuyez l'embout du flacon avec un mouchoir en papier et refermez le flacon hermétiquement.

OU

1. Le résultat s'affiche à l'écran en même temps que le symbole du flacon de solution de contrôle et la lettre « L » clignotante. Attendez pour retirer la bandelette réactive. Appuyez une fois sur la touche ▶ pour indiquer qu'il s'agit d'un résultat de niveau 1. Appuyez deux fois sur la touche ▶ si la solution de contrôle utilisée est de niveau 2.

55

56

1. Appuyez et relâchez la touche pour confirmer le niveau de contrôle dans le lecteur.
2. L'indication « OK » et le résultat de contrôle s'affichent à l'écran en alternance si le résultat se situe dans l'intervalle acceptable. L'intervalle est imprimé sur l'étiquette du tube de bandelettes réactives. Si le résultat de contrôle se situe

43247_NanoAv_Ins_FR.indd 56

dans l'intervalle acceptable imprimé sur le tube de bandelettes réactives, les bandelettes réactives et le lecteur fonctionnent correctement. L'indication

« Err » et le résultat de contrôle s'affichent à l'écran en alternance si le résultat se situe hors de l'intervalle acceptable. Retirez et éliminez la bandelette réactive usagée.

7/13/09 12:13:54 PM

Interprétation des résultats de contrôle hors de l'intervalle acceptable

Si le résultat de contrôle se situe hors de l'intervalle acceptable, voici quelques solutions possibles :

Origine possible	Résolution du problème
1. Vérifiez que la date de péremption des bandelettes réactives ou des solutions de contrôle n'est pas échue.	Éliminez les bandelettes réactives ou les solutions de contrôle si elles sont périmées. De même, éliminez la solution de contrôle si l'ouverture du flacon remonte à plus de trois mois.
2. Vérifiez que vous avez bien essuyé l'embout du flacon de solution de contrôle avant et après utilisation.	Essuyez l'embout du flacon avec un mouchoir en papier. Recommencez le test de contrôle avec une nouvelle bandelette réactive et une nouvelle goutte de solution de contrôle.
3. Vérifiez que le tube de bandelettes réactives et le flacon de solution de contrôle ont toujours été hermétiquement fermés.	Utilisez de nouvelles bandelettes réactives ou une nouvelle solution de contrôle si vous pensez que le tube ou le flacon sont restés ouverts pendant un certain temps.
4. Vérifiez que la bandelette réactive n'est pas restée trop longtemps hors du tube.	Recommencez le test de contrôle avec une nouvelle bandelette réactive.

58

Origine possible	Résolution du problème
5. Vérifiez que les bandelettes réactives et les solutions de contrôle ont bien été conservées à l'abri de la chaleur et de l'humidité.	Recommencez le test de contrôle avec une bandelette réactive ou une solution de contrôle conservées dans des conditions adéquates.
6. Vérifiez que vous avez bien suivi les différentes étapes d'exécution du test.	Reportez-vous au chapitre 4« Test de contrôle » et recommencez le test. Si le problème persiste, contactez Roche.
7. Vérifiez que vous avez choisi le bon niveau de solution de contrôle (1 ou 2) lorsque vous avez effectué le test.	Même si vous vous êtes trompé dans le niveau de solution de contrôle, vous pouvez comparer le résultat de contrôle à l'intervalle imprimé sur le tube de bandelettes réactives.
8. Vérifiez que le code affiché à l'écran du lecteur est identique à celui imprimé sur le tube de bandelettes réactives.	En cas de différence, insérez la bonne puce de calibration dans le lecteur et recommencez le test.
9. Si vous avez toujours un doute sur l'origine du problème...	Recommencez le test de contrôle avec une nouvelle bandelette réactive. Si le problème persiste, contactez Roche.

43247_NanoAv_Ins_FR.indd 58

7/13/09 12:13:54 PM

Chapitre 5 : Entretien et dépannage

Remplacement des piles

1. Retirez le tiroir des piles du lecteur en le faisant coulisser vers le bas au moyen de votre pouce.

1. Retirez les piles usagées et installez-en de nouvelles en veillant à ce que le côté positif (+) ne soit pas visible.

1. Remettez le tiroir des piles en place en le faisant coulisser à fond.

Remarque : Lorsque de nouvelles piles ont été installées, le lecteur demande automatiquement une vérification de l'heure et de la date lorsque vous l'allumez.

Remarques :

• Le lecteur utilise deux piles au lithium de 3 volts, de type 2032. Ce type de pile se trouve facilement dans le commerce. Il est conseillé de toujours avoir des piles de rechange.
• Assurez-vous que les piles sont bien installées et veillez à ce que le côté positif (+) ne soit pas visible.
• Lorsque de nouvelles piles sont installées, le lecteur demande automatiquement une vérification de l'heure et de la date. Tous les résultats précédemment enregistrés sont sauvegardés dans la mémoire.
• Veillez à toujours remplacer les deux piles en même temps et à utiliser une seule et même marque.

Nettoyage du lecteur

Rien de plus facile que l'entretien du lecteur Accu-Chek Aviva Nano. Il suffit simplement de le protéger de la poussière. S'il s'avère nécessaire de le nettoyer, suivez attentivement les consignes qui suivent, afin d'obtenir le meilleur résultat possible :

Ce qu'il faut faire

• Assurez-vous que le lecteur est éteint.
- Nettoyez l'extérieur du lecteur délicatement à l'aide d'un chiffon doux légèrement imbibé de l'une des solutions nettoyantes suivantes (retirez tout excès de liquide) :
• alcool isopropylique à 70 %
- Mélange de liquide à vaisselle doux et d'eau
- solution d'eau de Javel à usage domestique à 10 % (1 dose d'eau de Javel pour 9 doses d'eau) préparée le jour même

Ne pas

• Faire entrer d'humidité dans les fentes d'insertion de la puce de calibration ou de la bandelette réactive
• Vaporiser une solution nettoyante directement sur le lecteur
• Immerger le lecteur dans l'eau ou un liquide
  • Verser un liquide dans le lecteur

Entretien et dépannage

Dans des conditions normales d'utilisation, le lecteur ne nécessite que peu ou pas d'entretien. Il procède automatiquement à un autodiagnostic à chaque mise sous tension et vous avertit de tout problème.

Si vous laissez tomber le lecteur ou si vous doutez de l'exactitude des résultats, contactez Roche.

Pour vous assurer que l'écran fonctionne correctement, éteignez le lecteur, puis appuyez sur la touche Ⓞ et maintenez-la enfoncée pour visualiser l'ensemble des éléments de l'écran. Les éléments de l'écran doivent être tous nets et identiques à l'illustration ci-dessous. Si ce n'est pas le cas, contactez Roche.

62

OU

43247_NanoAv_Ins_FR.indd 62

7/13/09 12:13:54 PM

Affi chages de l'écran et dépannage

Ne modifiez jamais votre traitement sur la base d'un message d'erreur. Si vous avez des questions, contactez Roche.

Le lecteur ne s'allume pas ou l'écran reste vide.

• Les piles sont à plat – installez de nouvelles piles.
• L'écran est défectueux – contactez Roche.
• Le lecteur est défectueux – contactez Roche.
• Températures excessives – déplacez le lecteur dans un endroit plus tempéré.

Les piles sont presque à plat. Remplacez les piles rapidement. 10:38 12:11 Le lecteur est prêt pour l'insertion d'une bandelette réactive. 64 set-up 10:38 12:11 le lecteur est en mode réglage, en attente de modifi cation ou de confi rmation de réglages. 10:38 12:11 le lecteur est prêt à aspirer une goutte de sang ou de solution de contrôle. 43247_NanoAv_Ins_FR.indd 64 7/13/09 12:13:54 PM

43247_NanoAv_Ins_FR.ind 64

Le lecteur est prêt pour l'insertion d'une bandelette réactive.

Le lecteur est prêt à aspirer une goutte de sang ou de solution de contrôle.

7/13/09 12:13:54 PM

La glycémie peut être supérieure à l'intervalle de mesure du système.

Ce résultat a été marqué comme étant un résultat avant repas.

La glycémie peut être inférieure à l'intervalle de mesure du système.

65

43247_NanoAv_Ins_FR.indd 65

7/13/09 12:13:54 PM

Ce résultat a été marqué comme étant un résultat après repas.

Ce résultat a été marqué comme étant un résultat avant repas pour lequel le rappel après repas a été activé.

43247_NanoAv_Ins_FR.indd 66

7/13/09 12:13:54 PM

10:38 12:11 106 mg/dL Ce résultat a été marqué de manière générale. 10:38 12:11 68 mg/dL La glycémie est inférieure au seuil d'hypoglycémie (glycémie basse) qui a été défi ni. 10:38 12:11 98 mmol/L 10:38 12:11 38 mmol/L 67 43247_NanoAv_Ins_FR.indd 67 7/13/09 12:13:55 PM

43247_NanoAv_Ins_FR.indd 67

10:38 12:11 106 mg/dL OU 10:38 12:11 5.8 mmol/L *←* *←*

Ce résultat a été marqué de manière générale.

10:38 12:11 68 mg/dL OU 10:38 12:11 38 mmol/L

La glycémie est inférieure au seuil d'hypoglycémie (glycémie basse) qui a été défi ni.

7/13/09 12:13:55 PM

Le lecteur n'est pas calibré ou la puce de calibration n'a pas été insérée. Éteignez le lecteur et procédez à une nouvelle calibration.

Les bandelettes réactives arriveront à expiration à la fi n du mois en cours. Avant la fi n du mois, insérez une nouvelle puce de calibration provenant d'une nouvelle boîte de bandelettes réactives et vérifi ez que le code de la puce de calibration est identique à celui imprimé sur le tube de bandelettes réactives. Assurez-vous que l'heure et la date du lecteur sont correctes.

Il est possible que votre glycémie soit extrêmement basse ou que la bandelette réactive soit endommagée ou n'ait pas été correctement insérée. Si ce message d'erreur s'affiche après avoir mis le sang en contact avec la bandelette réactive,

reportez-vous au chapitre 2

« Résultats inhabituels ». Si au contraire ce message d'erreur s'affiche avant que le sang ait été mis en contact avec la bandelette réactive, retirez la bandelette réactive et réinsérez-la ou remplacez-la si elle est endommagée. Vérifi ez que le code imprimé sur le tube de bandelettes réactives est identique à celui imprimé sur la puce de calibration insérée dans le lecteur. Si le message s'affi che de nouveau, contactez Roche.

Ce n'est pas la bonne puce de calibration. Éteignez le lecteur et insérez une nouvelle puce de calibration. Si le problème persiste, contactez Roche.

Il est possible que votre glycémie soit extrêmement élevée ou qu'une erreur soit survenue au niveau du lecteur ou de la bandelette réactive. Consultez votre professionnel de la santé dans les plus brefs délais si cela correspond à votre état de santé. Si cela ne correspond pas à votre état de santé, recommencez la mesure et reportez-vous au chapitre 2 « Résultats inhabituels ». Si le résultat de la deuxième mesure ne correspond pas à votre état de santé, effectuez un test de contrôle avec la solution de contrôle et une nouvelle bandelette réactive. Si le résultat de contrôle se situe dans l'intervalle acceptable, revoyez la méthode de mesure et recommencez la mesure de glycémie avec une

nouvelle bandelette réactive. Si le message E3 s'affiche de nouveau après votre mesure de glycémie, votre résultat glycémique peut être extrêmement élevé et supérieur à l'intervalle de mesure du système. Consultez votre professionnel de la santé dans les plus brefs délais. Si le résultat de contrôle se situe hors de l'intervalle acceptable, reportez-vous au chapitre 4 « Interprétation des résultats de contrôle hors de l'intervalle acceptable ».

La bandelette réactive n'a pas aspiré suffi samment de sang ou de solution de contrôle pour que la mesure soit possible ou bien l'aspiration suffi sante de sang ou de solution de contrôle s'est produite après le démarrage de la mesure. Éliminez la bandelette réactive et recommencez la mesure.

L'aspiration du sang ou de la solution de contrôle par la bandelette réactive a été effectuée avant que ne s'affi che le symbole de la goutte clignotante à l'écran. Éliminez la bandelette réactive et recommencez la mesure.

La puce de calibration provient d'un lot de bandelettes réactives qui est périmé. Vérifi ez que le code de la puce de calibration est identique à celui imprimé sur le tube de bandelettes réactives. Retirez la puce de calibration et accédez au mode réglage pour vérifi er que l'heure et la date du lecteur sont correctes.

Une défaillance électronique s'est produite ou, ce qui est rare, une bandelette réactive usagée a été retirée du lecteur et réinsérée. Éteignez le lecteur puis rallumez-le ou retirez les piles pendant 20 secondes et réinstallez-les. Effectuez une mesure de glycémie ou un test de contrôle. Si le problème persiste, contactez Roche.

La température est supérieure ou inférieure aux températures préconisées pour l'utilisation du système. Déplacez-vous dans un endroit où la température se situe dans la fourchette de températures préconisée pour l'utilisation des bandelettes réactives tel qu'indiqué dans la notice d'utilisation des bandelettes réactives, attendez cinq minutes et recommencez la mesure. Ne pas essayer d'accélérer le réchauffement ou le refroidissement du lecteur.

Les piles sont presque à plat. Remplacez les piles maintenant.

Il est possible que les réglages de l'heure et de la date soient erronés. Assurez-vous que l'heure et la date sont correctes et corrigez-les si nécessaire.

Remarque :

En cas d'affichage d'un autre message d'erreur, veuillez contacter Roche.

Chapitre 6 : Informations techniques

Limitations du produit

Les caractéristiques techniques et les limitations du produit les plus récentes sont fournies dans la notice d'utilisation des bandelettes réactives.

Caractéristiques techniques

Volume de sang nécessaire 0,6 μL

Type

d'échantillon Sang total frais

Durée de la mesure Consultez la notice d'utilisation des bandelettes réactives

Intervalle de mesure 10 à 600 mg/dL (0,6 à 33,3 mmol/L)

Conditions de conservation des

bandelettes réactives

Consultez la notice d'utilisation des bandelettes réactives

Conditions de conservation du lecteur Température : de -25 °C à 70 °C

Conditions de fonctionnement

du système

Consultez la notice d'utilisation des bandelettes réactives

Humidité relative de

fonctionnement

Consultez la notice d'utilisation des bandelettes réactives

Capacité de la mémoire

500 résultats avec l'heure et la date

Mise hors tension automatique 2 minutes

Alimentation Deux piles au lithium de 3 volts (type 2032)

Écran

Écran à cristaux liquides

Dimensions 69 x 43 x 20 mm (longueur x largeur x hauteur)

Poids Environ 40 g (avec les piles)

Construction Portatif

Classe de protection III

Type de lecteur Le lecteur Accu-Chek Aviva Nano convient à une utilisation en continu

Conditions de conservation des

solutions de contrôle de 2 °C à 32 °C

Compatibilité électromagnétique

74

Ce lecteur répond aux exigences en matière d'immunité électromagnétique telles que stipulées dans l'annexe A de la norme ISO 15197. Le test d'Immunité de décharge électrostatique est établi en fonction de la norme de base IEC 61000-4-2. De plus, le lecteur répond aux exigences en matière d'émissions électromagnétiques conformément à la norme EN 61326. Ses émissions électromagnétiques sont donc faibles. Il n'y a pas lieu de s'attendre à des interférences provenant d'autres appareils électriques.

Analyse de rendement

Les données relatives au rendement du système Accu-Chek Aviva Nano (lecteur Accu-Chek Aviva Nano utilisé avec les bandelettes réactives Accu-Chek Aviva) ont été obtenues à partir de sang capillaire prélevé sur des patients diabétiques (comparaison de méthodes, exactitude), de sang veineux (répétabilité) et de solution de contrôle (reproductibilité). Le système a été calibré à l'aide de sang veineux contenant différents taux de glucose. Les valeurs de référence ont été obtenues à l'aide de la méthode à l'hexokinase. Pour ce qui est de la comparaison de méthodes, les résultats ont été comparés avec des résultats obtenus au moyen de la méthode à l'hexokinase avec déprotéinisation (analyseur automatique). La méthode à l'hexokinase répond aux standards NIST.

Principe de mesure

Consultez la notice d'utilisation des bandelettes réactives.

Informations sur la sécurité du produit

mps électromagnétiques forts peuvent interférer sur le bon

fonctionnement du lecteur. Ne pas utiliser ce lecteur près de sources de radiations électromagnétiques fortes.

Afin d'éviter les décharges électrostatiques, ne pas utiliser le lecteur dans un environnement trop sec, particulièrement en présence de matériaux synthétiques.

Élimination du lecteur

Lors d'une mesure de glycémie, le lecteur peut être en contact avec du sang. Les lecteurs usagés présentent donc un risque d'infection. Dans ces conditions, éliminez votre lecteur usagé conformément à la règlementation en vigueur après en avoir retiré les piles.

L'administration municipale vous indiquera la marche à suivre pour éliminer le lecteur.

Ainsi, le lecteur ne tombe pas sous le coup de la Directive européenne 2002/96/CE – Directive relative aux déchets d'équipements électriques et électroniques (DEEE).

Explication des symboles

Des symboles figurent sur l'emballage, sur la plaque d'identification et dans le Manuel d'utilisation du lecteur Accu-Chek Aviva Nano. Ils sont présentés ci-dessous avec leur signifi cation.

Consulter les instructions d'utilisation

Attention (consulter la documentation) ! Se conformer aux consignes de sécurité fi gurant dans le manuel d'utilisation de l'appareil.

Conserver entre

Fabricant

REF

Référence article

IVD

Diagnostic in vitro

Ce produit répond aux exigences de la directive 98/79/CE relative aux dispositifs médicaux de diagnostic in vitro.

3 V type 2032

Garantie

Les dispositions légales relatives à la vente et aux garanties des biens de consommation dans le pays d'achat prévalent.

Fournitures supplémentaires

Les fournitures et accessoires suivants peuvent être obtenus auprès des centres de diabétologie, des pharmacies et des distributeurs de dispositifs médicaux/chirurgicaux agréés par Roche :

Bandelettes réactives

Bandelettes réactives Accu-Chek Aviva

Solutions de contrôle

Solutions de contrôle Accu-Chek Aviva

Message aux professionnels de la santé

Professionnels de la santé : Respectez les mesures mises en place dans votre établissement en matière de sécurité relative à la manipulation de matériel potentiellement infectieux.

Une goutte de sang total frais est nécessaire afin d'effectuer une mesure de glycémie. On peut utiliser du sang veineux, capillaire, artériel ou néonatal frais. Prenez soin de vider les cathéters intra-artériels avant de prélever du sang. Faire preuve de prudence dans l'interprétation des valeurs glycémiques inférieures à 50 mg/dL (2,8 mmol/L) chez les nouveau-nés. La notice d'utilisation des bandelettes réactives fournit de plus amples informations à l'intention des professionnels de la santé.

La décision de conseiller le prélèvement sur site alternatif doit s'appuyer sur le niveau de motivation du patient et sa capacité à comprendre l'information relative au diabète et au prélèvement sur site alternatif. Si vous envisagez de conseiller à un patient le prélèvement sur site alternatif, il est nécessaire que vous sachez qu'il existe un risque de différence importante entre des résultats glycémiques obtenus à partir de sang prélevé à l'extrémité du doigt ou à la paume et des résultats glycémiques obtenus à partir de sang prélevé sur des sites alternatifs. La différence qui existe en termes de concentration entre

79

le lit capillaire et la perfusion sanguine dans tout l'organisme peut être à l'origine d'écarts entre les résultats glycémiques obtenus à différents endroits de prélèvement. Ces effets physiologiques varient d'un individu à l'autre et peuvent différer chez un même individu en fonction de ses activités et de son état physique au moment de la mesure.

Les études que nous avons menées sur les prélèvements sur site alternatif chez des adultes diabétiques montrent que la plupart des personnes s'aperçoivent que leur taux de glucose évolue plus rapidement dans du sang prélevé à l'extrémité du doigt ou à la paume qu'il ne le fait dans du sang prélevé sur des sites alternatifs.* Ce phénomène est particulièrement important en cas de fluctuation rapide de la glycémie, vers le bas ou vers le haut. Si votre patient a l'habitude d'apporter des modifications au traitement en fonction des mesures effectuées à partir de sang prélevé à l'extrémité du doigt ou à la paume, il doit prendre en compte le temps de latence affectant la mesure réalisée à partir d'un site alternatif.

80

* Données consignées.

Index

accélération du rythme cardiaque, 26

affichages de l'écran, 63–72

appétit, augmentation, 26

bandelettes réactives, Accu-Chek Aviva, 8, 1

caractéristiques techniques, 73

date de péremption, 11, 52

dépannage, 62–72

engourdissement, 26

entretien, lecteur, 62

envie fréquente d'uriner, 26

fatigue, 26

fonction réveil, réglage, 40

fourmillements, 26

fournitures, 78

garantie, 78

glycémie basse, 26

glycémie élevée, 26

glycémie, mesure, 13

heure et date, réglage, 31

hyperglycémie, 26

hypoglycémie, 26

indicateur d'hypoglycémie, réglage, 45–47

informations techniques, 73

limitations du produit, 73

marquage d'un résultat, 17–18

marquage général, 17–18

marquage après repas, 17–18, 28–29

marquage avant repas, 17–18, 28–29

mémoire, lecteur, 27–29

messages d'erreur, 69–72

ordinateur, raccordement du lecteur, 48

piles, remplacement, 59

piles, type, 60, 74, 77

prélèvement sur site alternatif, 19, 79

professionnels de la santé, 79

puce de calibration, 8, 9

rappel après repas, 17–18, 30, 37–39 réglages, lecteur, 30 résultats de contrôle, interprétation, 57 résultats inhabituels, 24 signal sonore, réglage, 34 soif, augmentation, 26 solution de contrôle, 52 symboles, 77 test de contrôle, réalisation, 53 test de contrôle, intervalle acceptable, 56 test de contrôle, intervalle inacceptable, 57 test de contrôle, résultats, 57 touche marche/arrêt/réglage, 7, 8 transpiration, 26 tremblement, 26 vérification de l'affichage, 62 vision trouble, 26

82

43247_NanoAv_Ins_FR.indd 62

7/13/09 12:13:55 PM

Pure white background with no visible text, symbols, or identifiable objects

IT

Cassetto batterie – Togliere il cassetto batterie per sostituire le batterie se necessario.

Inserire nuove batterie
