MODE D'EMPLOI PV 80 Francepower
Notice d'utilisation
Nous vous recommandons de lire attentivement ce manuel et de respecter scrupuleusement les prescriptions de sécurité, d'utilisation et d'entretien de votre groupe électrogène.
Ces instructions contiennent des directives de fonctionnement importantes au plan de la sécurité.
Declaration de conformite
EST CONFORME AUX CONDITIONS ESSENTIELLES DE SECURITE ET DE PROTECTION DE LA SANTE VISEES DANS LA DIRECTIVE MACHINE 2006/42/CE ET DANS LA DIRECTIVE CEM 2004/108/CE.
Fait à HAZEBROUCK Dominique LAMBIN
Le 17 Mai 2013 Gérant

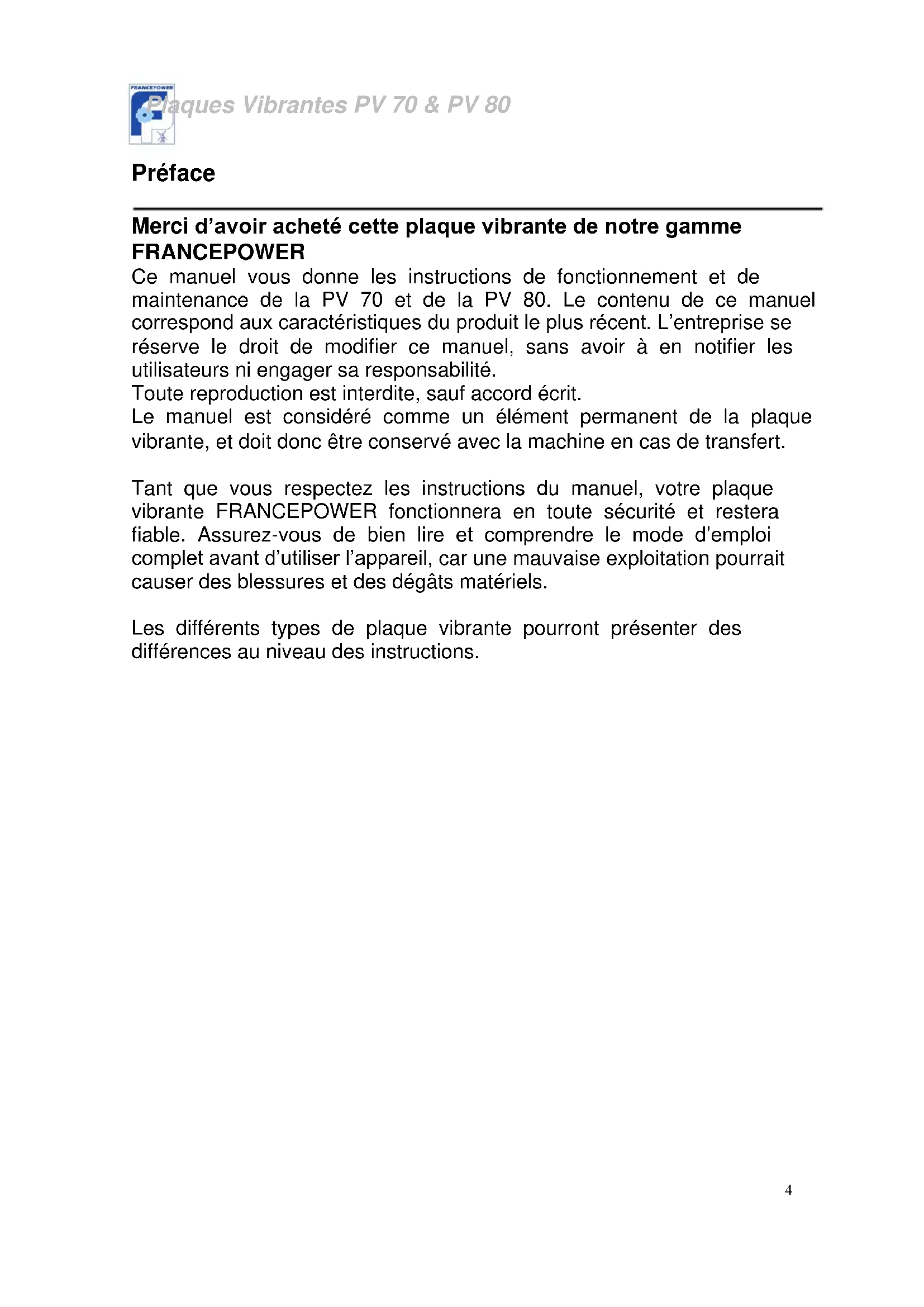

Préface
Ce manuel vous donne les instructions de fonctionnement et de maintenance de la PV 70 et de la PV 80. Le contenu de ce manuel correspond aux caractéristiques du produit le plus récent. L'entreprise se réserve le droit de modifier ce manuel, sans avoir à en notifier les utilisateurs ni engager sa responsabilité.
Toute reproduction est interdite, sauf accord écrit.
Le manuel est considéré comme un élément permanent de la plaque vibrante, et doit donc être conservé avec la machine en cas de transfert.
Tant que vous respectez les instructions du manuel, votre plaque vibrante FRANCEPOWER fonctionnera en toute sécurité et restera fiable. Assurez-vous de bien lire et comprendre le mode d'emploi complet avant d'utiliser l'appareil, car une mauvaise exploitation pourrait causer des blessures et des dommages matériels.
Les différents types de plaque vibrante pourront présenter des différences au niveau des instructions.
Sommaire
- Pictogrammes - Autocollants
- Consignes et règles de sécurité
- Description
- Préparation avant mise en service
- Utilisation
- Entretien périodique
- Méthodes d'entretien
- Entreposage
- Identification et réparation des pannes
- Caractéristiques Techniques
- Déclaration sur le bruit aérien
- Garantie

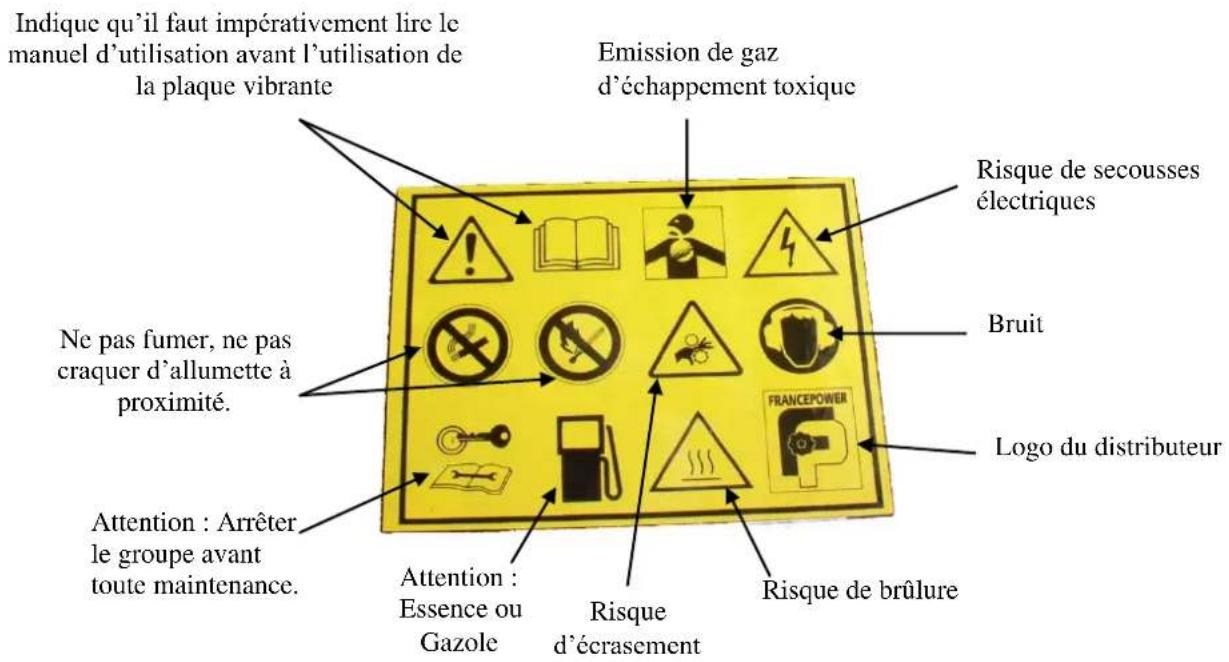

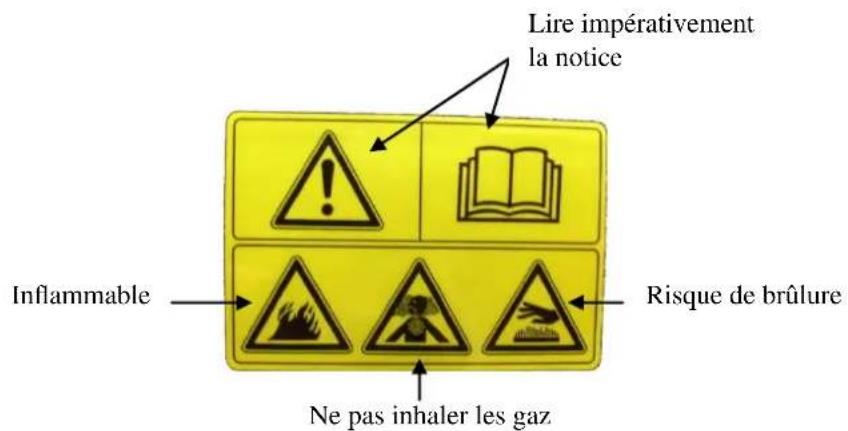

1.1 Pictogrammes - autocollants
Indique le niveau d'huile à respecter.
1.2 Les plaques d'identification
147 Bis Rue de Manille BP 30212 59624 Hazebrouck Cedex
Modèle PV 80
N'Serre 1305149
Force centrifuge:15 KN Surface de contact:620 x 430 mm Cylindre:179 cm³ Pulsance:5.5 Ch
Poids Kgs:77
Fabrication en 2013
Exemple de plaque d'identification avec :
- Nom et Adresse du Distributeur - CE
- N° Série
- Modèle
- Année de fabrication
- Poids
- Force centrifuge
- Surface de contact Cylindrée
- Puissance

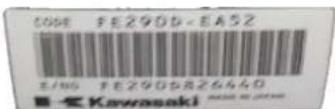

Exemple de plaque d'identification du moteur avec :
- Code moteur
- N° de série du moteur
- Le logo du fabricant.
2.1 Avertissements
Plusieurs Avertissements sont présents dans cette notice.
Ce symbole signale un danger imminent entraîner des conséquences graves pour la santé et la vie des personnes exposées.
Ce symbole attire l'attention sur les risques encourus avoir des conséquences graves pour la santé et la vie des personnes exposées.
Ce symbole indique une situation dangereuse le cas échéant. En cas de non respect de la consigne correspondante, les risques encourus ont été des blessures légères sur les personnes exposées ou la comparation de toute autre chose.
2.2 Conseils généraux
Une des règles primordiales de sécurité est le respect de la périodicité d'entretien (voir le tableau d'entretien). N'essayez jamais d'effectuer des réparations ou des opérations d'entretien s'il vous manque l'expérience et/ou l'outillage requis.
À la réception de votre plaque vibrante, vérifier le bon état du matériel et la totalité de votre commande. La manutention d'une plaque vibrante s'effectue par deux personnes sans brutalité et sans à-coups en ayant pris soin d'avoir préparé à l'avance son emplacement de stockage ou d'utilisation.

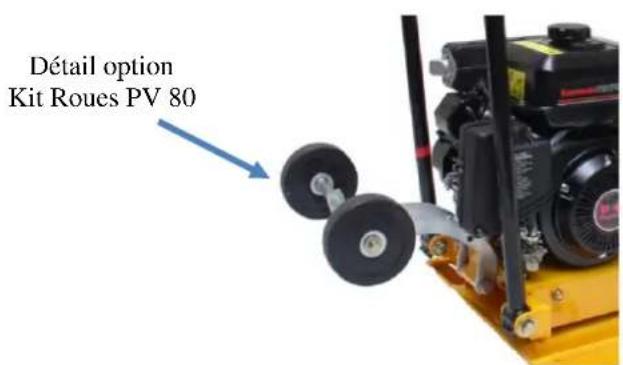

En option : Un kit chariot 2 roues est proposé pour la PV 80.
Il est nécessaire, avant toute utilisation, de savoir comment arrêter la Plaque vibrante immédiatement et de comprendre parfaitement toutes les manœuvres et manoeuvres.
Ne jamais laisser d'autres personnes utiliser la plaque vibrante sans leur avoir auparavant donné les instructions nécessaires.
Ne jamais laisser un enfant ou un curieux toucher la plaque vibrante, même à l'arrêt.
Eviter de faire fonctionner la plaque vibrante en présence d'animaux (énervement,...)
Ne jamais démarrer le moteur sans filtre à air ou sans échappement.
Ne jamais recouvrir la plaque vibrante d'un matériel quelconque pendant son fonctionnement ou juste après l'arrêt (attendre que le moteur soit froid).
Ne jamais enduire d'huile la plaque dans le but de la protéger de l'attaque de la corrosion. Certaines huiles de conservation sont inflammables. De plus, certaines sont dangereuses à inhaler.
Dans tous les cas, respecter les règlements locaux en vigueur concernant l'utilisation des plaques vibrantes.
Des protections sont requises pour l'utilisation de la plaque vibrante : couvre-chef dur, des lunettes de sécurité, un casque antibruit et des bottes coquées.
Les plaques vibrantes sont des appareils lourds, elles doivent être positionnées par deux personnes de force appropriée à l'aide des poignées fournies sur la machine, ainsi que des techniques de levage correctes.
Assurez-vous avant d’entreprendre le compactage que les parois des fossés sont stables et ne s’effondreront pas sous l’action de la vibration. Assurez-vous que la zone à compacter ne contienne pas de câble électrique sous tension, de fil de télécommunication ou conduite d’eau ou de gaz pouvant être endommagés sous l’effet des vibrations.
2.3 Précautions contre l'électrocution
Ne jamais toucher des câbles dénudés ou des connexions débranchées. Ne jamais manipuler une plaque vibrante les mains.
Ne jamais exposer le matériel à des projections de liquide ou aux interpérières. Toujours maintenir les câbles électriques ainsi que les connexions en bon état. Ne pas utiliser du matériel en mauvais état qui peut provoquer des dommages aux équipements.
2.4 Précautions contre l'incendie
Éloigner tout produit inflatable ou explosif (essence, huile, chiffon,...) lors du fonctionnement de la plaque vibrante.
La plaque ne doit pas fonctionner dans des milieux contenant des produits explosifs, tous les composants n'exceptant pas blindés, des étincelles risquent de se produire.
Ne jamais recouvrir la plaque vibrante d'un matériel qui environne son fonctionnement ou juste après son arrêt (attendre que le moteur refroidisse).
Ne pas utiliser la plaque dans des sites où le risque d'incendie est élevé (tous lieux ayant des produits inflammables : raffinerie, station service...)
2.5 Précautions contre les gaz d'échappement
Les gaz d'échappement contiennent une matière très toxique :
L'oxyde de carbone. Cette matière peut entraîner la mort si le taux de concentration est trop important dans l'atmosphère que l'on respire.
Pour cette raison, utilisez toujours votre plaque dans un endroit bien ventilé où les gaz ne pourront pas s'accumuler
Une bonne ventilation est nécessaire pour la bonne marche de votre plaque vibrante. Sans celle-ci, le moteur fonctionnerait très vite à une température excessive qui pourrait entraîner des accidents ou des dommages au matériel et aux biens environnants. Toutefois, si une opération à l'intérieur d'un bâtiment est nécessaire, il faut prévoir une ventilation appropriée de telle manière que les personnes ou les animaux présents ne soient pas affectés. Il est impératif d'évacuer les gaz d'échappement à l'extérieur.
Ne pas utiliser la plaque dans des habitations, dans des milieux clos ou peu ventilés (tunnel, réservoir, puits.), à moins qu'il ne s'agisse d'endroits destinés exclusivement à la plaque vibrante.
2.6 Pleins de carburant
Le carburant est extrêmement inflammable et ses vapeurs sont explosives.
Il est interdit de fumer, d'approcher une flamme ou de provoquer des étincelles pendant le remplissage du réservoir.
Le remplissage doit s'effectuer moteur à l'arrêt.
Nettoyer toute trace de carburant avec un chiffon propre.
Positionner toujours la plaque vibrante sur un sol nivélé, plat et horizontal afin d’éviter que le carburant du réservoir ne se déverse sur le moteur.
Le stockage et la manipulation des produits pétroliers seront faits conformément à la loi.
Fermer le robinet à carburant (si équipé) lors de chaque remplissage.
Remplir le réservoir à l'aide d'un entonnoir en prenant soin de ne pas renverser le carburant, puis revisser le bouchon sur le réservoir à carburant à l'issue de l'opération de replissage.
Ne jamais faire d'appoint en carburant lorsque la plaque vibrante est en fonctionnement ou encore chaude.
Eviter de faire fonctionner la plaque en cas de perte de carburant ou de risque d'explosion.
En cas d'ingestion ou d'inhalation de carburant, ou en cas de contact avec les yeux, s'adresser immédiatement à un médecin.
Si du carburant coule accidentellement sur la peau ou sur les vêtements, laver
immédiatement la partie concernée à l'eau et au savon, et changer de vêtements.
2.7 Précautions contre les brûlures
Ne jamais toucher le moteur ni le silencieux d'échappement pendant le fonctionnement de la plaque vibrante ou juste après son arrêt.
L'huile chaude entraîne des brûlures, il faut donc éviter le contact avec la peau.
S'assurer que le système n'est plus sous pression avant toute intervention.
Ne jamais démarrer ni faire tourner le moteur avec le bouchon de remplissage d'huile enlevé, il y a risque de rejet d'huile.
Ne pas provoquer d'étincelles lorsque la bougie est démontée.
S'assurer que la plaque se trouve à au moins 1 mètre de toute structure ou autres équipements afin d'éviter la surchauffe eventuelle du moteur.
Ne pas nettoyer la machine à l'eau.
2.8 Précautions contre le bruit
Le bruit provoque des dommages à l'ouie, en fonction de son niveau et du temps d'exposition.
Ne jamais faire fonctionner la machine sans le silencieux d'échappement ou sans les panneaux d'insonorisation.
Pendant l'utilisation, respecter les réglementations relatives à la limite du bruit admise. Toujours installer la plaque vibrante dans un endroit isolé.
Portez un dispositif de protection pour les tympans approprié afin de limiter l'exposition au bruit comme cela est requis par la réglementation de l'Hygiène et de la Santé du Travail.
2.9 Protection de l'environnement
Ne jamais vidanger ou jeter l'huile-moteur sur le sol, mais dans un réseau prévu à cet effet.
Faire en sorte d’éviter, lorsque cela est possible, la réverbération des sons sur les murs ou autres constructions, le volume s’en trouverait amplifié.
Si le silencieux d'échappement de votre plaque n'est pas équipé d'un pare étincelles et doit être utilisé dans des zones boisées, broussaillueuses ou sur des terrains herbeux non cultivés, faire très attention et veillez à ce que des étincelles ne provoquent pas d'incendie (débroussailler une zone assez large à l'endroit où vous prévoyez de placer votre plaque).
2.10 Danger des pièces tournantes
Ne jamais s'approcher d'une pièce tournante en fonctionnement avec des vêtements flottants ou des cheveux longs sans filet de protection à tête.
Ne pas tenter d'arrêter, de ralentir ou de bloquer une pièce tournante en fonctionnement.
Ne jamais approcher les mains et/ou outils des pièces en rotation (poulie de lanceur de démarrage (si équipée)) au cas où le moteur repartirait en sens inverse. Ceci pouvant provoquer des blessures.

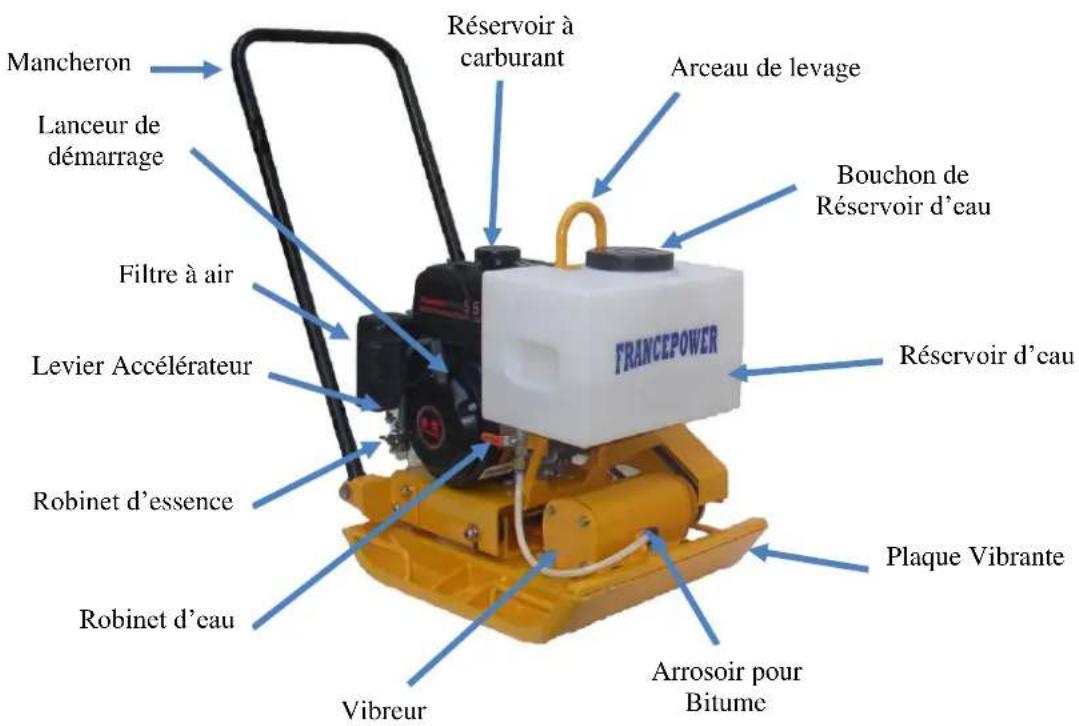

4.1 Vérification du niveau d'huile
Vérifier avant chaque démarche le niveau d'huile moteur.
La vérification, comme l'appoint d'huile, se fera la plaque vibrante posée sur une surface horizontale.
Dévisser et retirer le bouchon de replissage d'huile et essuyer la jauge de niveau puis introduire la jauge dans le col de replissage sans la visser.
Retirer la jauge et vérifier visuellement le niveau d'huile
H = Niveau Maximum, bouchon posé non vissé
L = Niveau Minimum
Si un appoint est nécessaire, faire l'appoint jusqu'au haut de la tubulure de replissage avec de l'huile neuve et homologuée. Essuyer l'exces d'huile avec un chiffon propre. Remettre en place le bouchon de replissage d'huile puis le visser.
4.2 Vérification du niveau de carburant
Arrêtez le moteur avant d'effectuer le remplissage de carburant. Faire le plein dans un endroit aéré.
Ne pas fumer ou approcher de flammes vives ou d'étincelles près du lieu où le plein est effectué et près du lieu de stockage du carburant. N'utiliser que du carburant propre sans présence d'eau.
Ne pas trop remplir le réservoir (pas de carburant dans le col de remplissage).
Après avoir fait le plein, vérifier que le bouchon du réservoir est correctement fermé.
Faire attention à ne pas renverser de carburant pendant le remplissage du réservoir.
Avant de mettre la plaque en marche, et si du carburant a été renversé, s'assurer que celui-ci a séché et que les vapeurs sont dissipées.
Vérifier le niveau de carburant et faire le plein si nécessaire jusqu'au niveau maximum.
Jauge de carburant
Bouchon de réservoir
4.3 Emplacement d'utilisation
Placer la plaque vibrante sur une surface plane et horizontale et suffisamment résistante pour que la plaque ne s'enfonce pas (l'inclinaison de la plaque dans chaque sens ne doit pas dépasser).
Choisir un endroit propre, aéré et abrité des intempéries et prévoir le ravitaillement en huile et carburant à proximité du lieu d'utilisation de la plaque, tout en respectant une certaine distance de sécurité.
4.4 Vérification du niveau d'huile
S'assurer que le niveau d'huile du moteur soit compris entre le niveau maximum et le niveau minimum.
Si nécessaire, ajouter de l'huile.
Pour les moteurs qui n'ont pas de jauge de niveau d’huile, le niveau maximum est à ras bord.
Pour le type d'huile à utiliser et les quantités conseillées, suivre attentivement les indications fournies par le manuel d'utilisation du moteur.
Toutes les plaques vibrantes sont livrées sans huile dans le moteur, il est par conséquent nécessaire de remplir le carter moteur d'huile.
Dans le cas contraire, il ne sera pas possible de mettre le moteur en marche (FE 120 D).
Le témoin s'allume quand il n'y a plus d'huile ou que le niveau est trop bas. (FE120D)
| Température selon la salle | Catégorie d'huile pour moteur |
| Printemps,été ou automne (4.5° à 50°C) | SAE 30 |
| Hiver (-10° à 4.5°C) | SAL 20 |
| En dessous de -10°C | SAE 10W-30 |
5. Utilisation de la plaque vibrante francepower
Ne jamais faire fonctionner la plaque vibrante sans filtre à air.
La machine est prévue pour compacter des sols en matières bitumeuses ou granuleuses, en gravier, en sable ou le mélange des deux.
Le site de travail devrait être autant que possible mis à niveau et calibré avant le début du compactage.
Une humidité correcte contenue dans le sol est essentielle pour un compactage correct. L'eau agit comme un lubrifiant qui aide les particules de terre à se rassembler. Une trop faible humidité signifie un compactage inapproprié, trop d'humidité laisse trop d'eau dans le sol et affaiblit la capacité du sol à supporter des charges.
5.1 Mise en marche
Mettre le contacteur sur la position « START ». Ouvrir le robinet d'essence sur position « ON » (levier en bas). Mettre le starter sur la position « OFF ».
Contacteur position START
Robinet d'essence sur ON
starter position OFF
Saisir la poignée du lanceur puis tirer lentement celle-ci jusqu'à partir une certaine résistance, puis faire revenir lentement la poignée contre le lanceur. Ressaisir la poignée du lanceur puis tirer fortement et rapidement sur la
poignée (à 2 mains si nécessaire)
Le moteur démarre. Faire revenir lentement à la main la poignée du lanceur contre le lanceur.
Lorsque le moteur a démarré, ramener graduellement la tirette du starter vers sa position initiale (ouverte).
Faire attention à ne pas faire de « faux mouvements » afin d'éviter tous les maux physiques (ex : déchirement musculaire)
5.2 Fonctionnement
Selon l'utilisation, remplissez ou non le réservoir d'eau.
Mettre le bout M/A en position « on ». Quand la vitesse du moteur atteint approximativement 2300/2600 tours/min, l'embrayage centrifuge s'engage. Si la vitesse du moteur est augmentée trop lentement, il est possible que l'embrayage glisse. Ne pas actionner la manette de puissance trop lentement. Pour rendre l'asphalte compact, il est recommandé d'enduire le dessous de la plaque de vibration avec du carburant Diesel. Ceci empêchera la plaque de coller à l'asphalte.
En coupant la vibration, positionner la manette de puissance sur la position repos. Ne pas actionner la manette de puissance trop lentement.
5.3 Arrêt d'urgence
Déplacer la manette d'accélération sur la position MINI et tourner le bouton arrêt de moteur.
6.1 Rappel d'utilité
Un entretien régulier est essentiel pour obtenir les valeurs de performance, un fonctionnement optimal et une plus grande durabilité de la plaque vibrante. La fréquence de l'entretien et les opérations à effectuer sont décrites dans le programme d'entretien.
6.2 Précautions
Avant d'effectuer une opération quelconque d'entretien, prendre toutes les précautions permettant d'éviter des mises en marche incorrectes : retirer le capuchon de la bougie.
N'effectuer de modifications sur aucun des organes de la plaque vibrante ni sur son installation électrique.
En principe, ne pas effectuer d'opération d'entretien lorsque le moteur est allumé.
Pendant les opérations d'entretien, faire attention aux parties en mouvement (ex : poulies, ventilateurs) et aux parties sujettes aux températures élevées (ex : pots d'échappement, bloc moteur, liquides de refroidissement et de lubrification).
6.3 Tableau d'entretien
| A chaque utilisation | 1er Mois ou 10 Premières Heures | 3 Mois ou 25 H | 6 Mois ou 50 H | 1 An ou 100 H | 2 Ans ou 300 H | ||
| Huile moteur | Vérifier le niveau | ● | |||||
| Renouveler | ● | ● | |||||
| Filtre à air | Vérifier | ● | |||||
| Nettoyer | ● (1) | ||||||

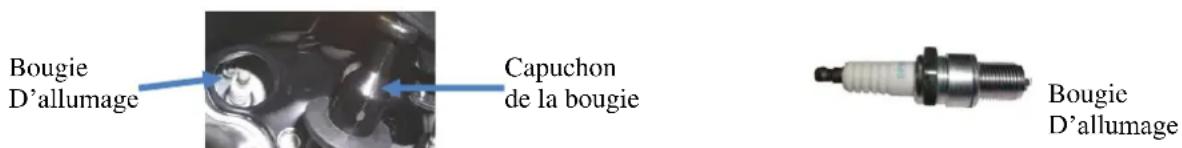

| Bougied' allumage | Vérifier - Nettoyer | ● | |||||
| Remplacer | ● | ||||||
| Nettoyage de la plaque vibrante | ● | ||||||
| Soupapes (2) | Vérifier - Régler | Une fois par an | |||||
| Filtre carburant (2) | Nettoyer | Une fois par an | |||||
| Moteur | Indication dans le manuel d'utilisation et d'entretien du moteur | ||||||
(1) Plus fréquemment si les conditions d'utilisation sont sévères. (2) Ces opérations doivent être confiées à l'un de nos agents.
7. Méthode d'entretien
Arrêter le moteur avant d'effectuer toute opération d'entretien. Pour prévenir tout démarrage accidentel, couper le contact du moteur et déconnecter le ou les capuchon(s) de la ou des bougies d'allumage. N'utiliser que des pièces d'origine ou leur équivalent. L'utilisation de pièces de rechange de qualité non équivalente peut entraîner une détérioration du moteur et de la plaque vibrante.
7.1 Nettoyage du filtre à air
en résultat
Ne jamais utiliser d'essence ou de solvants à point d'éclair bas pour le nettoyage de l'élément du filtre à air, un incendie ou une explosion peut en résulter.
1- Déposer le couvercle du filtre à air puis retirer le filtre. Vérifier attentivement si le filtre n'est pas déchiré ou troué, le remplacer s'il est endommagé.
2- Laver l'élément en mousse avec un détergent ménager dilué dans de l'eau tiède. Laisser sécher complètement. Souffler à l'air comprimé.
3- Réinstaller le filtre à air et le couvercle dans l'ordre inverse du démontage. Serrer correctement les vis.
7.2 Renouvellement de l'huile moteur
Vidangez l'huile lorsque le moteur est encore chaud afin d'assurer une vidange rapide et complète.
Déposer le bouchon de replissage d'huile et le bouchon de vidange et vidanger l'huile dans un bidon approprié.
2- À l'issue, remettre et resserrer à fond le bouchon de vidange puis faire le plein jusqu'à la limite supérieure de la jauge de niveau avec de l'huile recommandée. 3- Vérifier l'absence de fuite
Ne pas jeter l'huile usée n'importe où. L'huile est un produit toxique - Ne pas inhaler les vapeurs d'huile, risque d'intoxication. Nous conseillons de faire réaliser la vidange d'huile par des ateliers mécaniques agréés qui seront également à même d'assurer l'élimination correcte de l'huile usée. Remonter le bouchon de vidange et remettre de l'huile dans le moteur en utilisant le type et la quantité indiqués dans le livret annexe, relatif à l'utilisation et à l'entretien du moteur.
7.3 Contrôle de la bougie d'allumage
1- Déposer le capotage d'accès à la bougie, puis le capuchon de la bougie d'allumage et utiliser une clé à bougie pour déposer la bougie d'allumage.
2- Inspecter visuellement la bougie d'allumage et la jeter si les électrodes sont usées ou si l'isolant est fendu ou écaillé. En cas de réutilisation, nettoyer la bougie avec une brosse métallique. 3- Mesurer visuellement l'écartement des électrodes à l'aide d'un calibre d'épaississeur. L'écartement doit être de 0.6 à 0.7 mm. Vérifier que la rondelle de la bougie d'allumage est en bon état et visser la bougie à la main pour éviter d'endommager les filets. 4- APRÈS avoir mis la bougie en place, la serrer à l'aide d'une clé à bougie pour comprimer la rondelle.
NB: pour l'installation d'une bougie neuve, serrer d'un demi-tour après son assise pour comprimer la rondelle. Pour l'installation d'une ancienne bougie, serrer de 1/8 à 1/4 de tour après l'assise de la bougie pour comprimer la rondelle.
7.4 Contrôle des boulons, écrous et vis
Un contrôle quotidien et minutieux de toute la visserie est nécessaire afin de prévenir tout incident ou panne.
1- Inspecter l'ensemble de la plaque vibrante avant chaque démarrage ainsi qu'après chaque utilisation. 2- Resserrez toutes les vis qui prendraient du jeu
NB : Le serrage des boulons de culasse sera effectué par un spécialiste.
3- Lors d'une intervention sur les pots d'échappement et les grilles de protection, vérifiez systématiquement replacer les vis de fixation des
grilles de protection et serrer ces vis à la clé à chicane. Cette intervention devra être réalisée par un spécialiste.
7.5 Nettoyage de la plaque vibrante
1. Enlever autour du pot d'échappement toutes les poussières et débris et nettoyer la plaque vibrante à l'aide d'un chiffon et d'une brosse (lavage au jet d'eau est déconseillé, et le nettoyage avec un nettoyeur haute pression est interdit). 2. Nettoyer avec attention les entrées et sorties d'air moteur et alternateur. 3. Vérifier l'état général de la plaque et changer les pièces défectueuses le cas échéant.
7.6 Commande des pièces de rechange
Précisez toujours sur le bon de commande des pièces de rechange, le modèle, le N° du modèle, et le N° de série de la plaque vibrante.

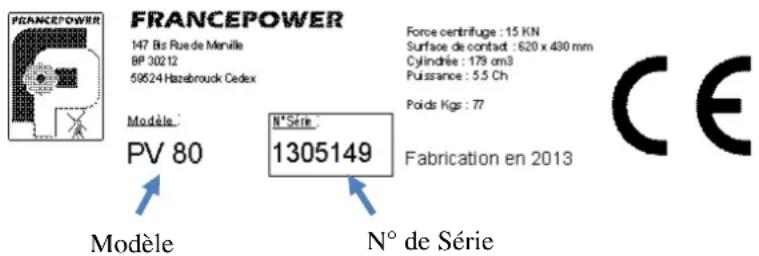

Informations se trouvant sur la plaque d'identification
Toujours utiliser les pièces d'origine pour la maintenance et la réparation.

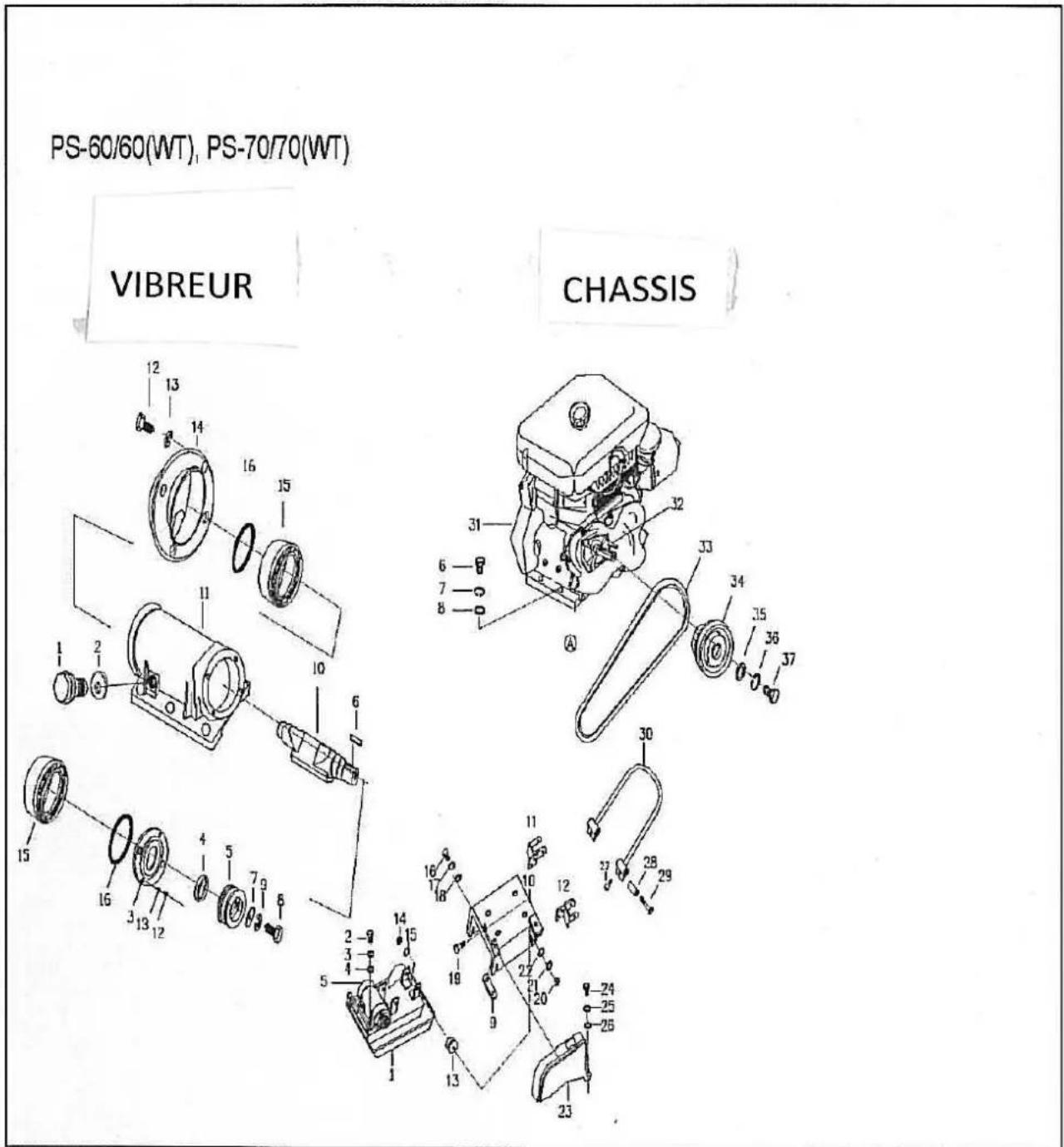

VIBREUR
| \( {\mathrm{N}}^{ \circ } \) | Désignation | Réf | Qté |
| 1 | Bouchon de Vidange | VI 040 | 1 |
| 2 | Joint Ø 12 | - | 1 |
| 3 | Flasque | PV 70 = VI 053 PV 80 = VI 052 | 1 |
| 4 | Joint Spy \( {30} \times {42} \times 8 \) | PV 70 = VI 046A PV 80 = VI 046B | 1 |
| 5 | Poulie | VI 043 | 1 |
| 6 | Clavette \( 9 \times 7 \times {20} \) | - | 1 |
| 7 | Rondelle \( {10} \times {32} \times 3 \) | - | 1 |
| 8 | Vis M10 x 23 | - | 1 |
| 9 | Rondelle M10 | - | 1 |
| 10 | Vibreur | - | 1 |
| 11 | Carter de vibreur | PV 70 = VI 041 PV 80 = VI 042 | 1 |
| 12 | Vis M8 x 25 | - | 8 |
| 13 | Rondelle M8 | - | 8 |
| 14 | Flasque | - | 1 |
| 15 | Roulement | VI 059 | 2 |
| 16 | Joint Torique | VI 047 | 2 |
Type d'huile
Total EQUIVIS ZS46
PV 70:300 cc
PV 80 : 360 cc
CHASSIS
| N° | Désignation | Réf | Qté | N° | Désignation | Réf | Qté |
| 1 | Plaque | - | 1 | 20 | Rondelle M 10 | - | 8 |
| 2 | Bouchon | VI 050 | 6 | 21 | Rondelle M 10 | - | 4 |
| 3 | Rondelle M12 | VI 051 | 6 | 22 | Ecrou | - | 1 |
| 4 | Ecrou M12 | - | 6 | 23 | Carter de protection | - | 1 |
| 5 | Vibreur | VI 058 | 1 | 24 | Vis M 10 | - | 1 |
| 6 | Boulon M8 x45 | - | 4 | 25 | Rondelle M 10 | - | 1 |
| 7 | Rondelle M8 | - | 4 | 26 | Ecrou | - | 2 |
| 8 | Ecrou M8 | - | 4 | 27 | Silentbloc butée debras | VI 056 | 2 |
| 9 | Support | - | 2 | 28 | Bague anti vibration | VI 044 | 2 |
| 10 | Chàssis | - | 1 | 29 | Vis M 12 x 80 | - | 1 |
| 11 | Support de mancheron droit | - | 1 | 30 | Mancheron | - | 1 |
| 12 | Support de mancheron gauche | - | 1 | 31 | Mateur PV 80 | Jusq 2012 : FE 170Après 2012 : FJ 180 | 1 |
| 13 | Silentbloc | VI 045 | 4 | Mateur PV 70 | FE 120 | ||
| 14 | Ecrou M 10 | - | 4 | 32 | Clavette 5 x 5 x 40 | - | 1 |
| 15 | Rondelle M 10 | - | 4 | 33 | Courroie | PV 70 = VI 048PV 80 = VI 049 | 1 |
| 16 | Vis M 10 x 25 | - | 1 | 34 | Embrayage decentrifuge | VI 057 | 1 |
| 17 | Rondelle M 10 | - | 1 | 35 | Rondelle | - | 1 |
| 18 | Ecrou M 10 | - | 8 | 36 | Rondelle | - | 1 |
| 19 | Vis de réglageM8 x 40 | - | 4 | 37 | Vis | - | 1 |

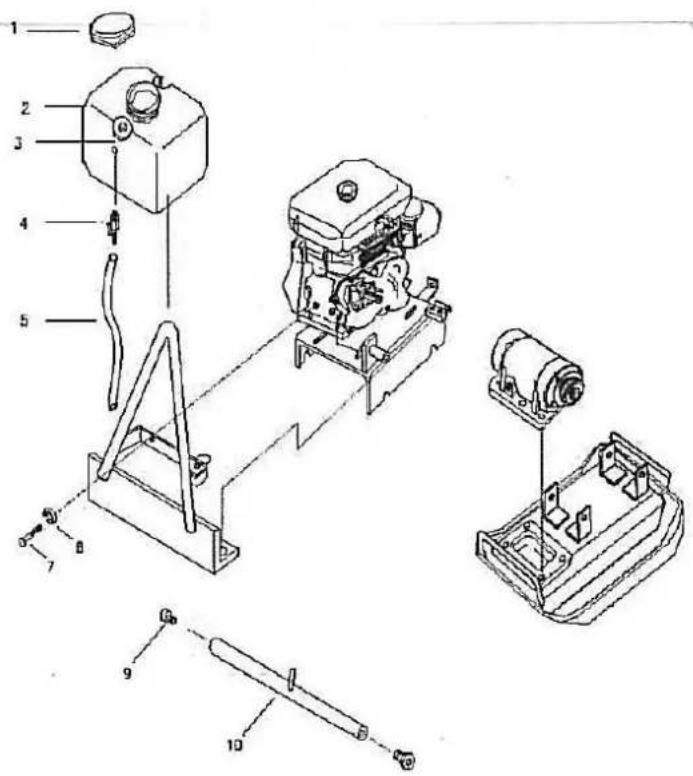

Support reservoir & reservoir d'eau
| N° | Désignation | Réf | Qté |
| 1 | Bouchon de réservoir | VI 031 | 1 |
| 2 | Réservoir | VI 055 | 1 |
| 3 | Rondelle caoutchouc PS ¼ | - | 1 |
| 4 | Robinet | VI 054 | 1 |
| 5 | Tuyau | - | 1 |
| 6 | Support de réservoir | - | 1 |
| 7 | Vis | - | 1 |
| 8 | Rondelle M8 | - | 1 |
| 9 | Coude | VI 033 | 1 |
| 10 | Pipe d'arrosage | - | 1 |
8.1 Plaque vibrante
En cas de stockage de la plaque vibrante pendant de longues périodes, il est nécessaire que celui-ci soit installé dans un endroit sec et ventilé, en position horizontale. Il faut en outre s'en tenir aux procédures de prévention, comme indiqué ci-dessous pour éviter tout dommage éventuel.
8.2 Moteur
S'en tenir scrupuleusement aux prescriptions indiquées dans le manuel du moteur.
8.3 Huile et carburant
1- Quand le moteur est encore chaud, vidanger l'huile du carter et mettre de l'huile neuve de qualité appropriée. L'huile est un produit toxique - Ne pas inhaler les vapeurs d'huile risque d'intoxication. 2- Ouvrir et enlever les capotages de maintenance et d'accès à la bougie. 3- Déconnecter le capuchon de la bougie d'allumage puis enlever la bougie d'allumage. 4- Verser environ une cuillère à soupe d'huile-moteur propre dans l'orifice de la bougie. 5- Vidanger le réservoir de carburant dans un bidon approprié en mettant le contacteur de démarrage sur « off », puis en dévissant la vis de drainage du carburateur. 6- Saisir la poignée du lanceur puis tirer 34 fois sur la poignée du lanceur pour vidanger complètement le carburateur et répartir l'huile dans le cylindre. 7- Mettre le contacteur de démarrage sur OFF, revisser la vis de drainage du carburateur, remettre en place et serrer la bougie d'allumage, reconnecter le capuchon de la bougie d'allumage puis refermer les capotages. 8- Saisir et tirer doucement la poignée du lanceur-ré-enrouleur jusqu'à partir une résistance puis lâcher la poignée et stocker la plaque vibrante dans un endroit propre et sec.
9. Identification et réparation des pannes
| Le Mateur ne démarre pas | Causes probables | A faire |
| Niveau d'essence insuffisant | Faire le plein d'essence | |
| Commande sur Off | Mettre la commande sur On | |
| Alimentation en carburant obturée ou fuyante | Faire remettre le système en état de marche | |
| Filtre à air Obturé | Nettoyer le filtré à air | |
| Le Mateur s'arrête | Causes probables | A faire |
| Ouvertures de ventilation obturées | Nettoyer les protecteurs d'aspiration et de refoulement | |
| Surcharge probable | Contrôler la charge, attendre 30sec et redémarrer | |
| Vibration insuffisante | Causes probables | A faire |
| Problème avec la couroie | Vérifier que la couroie en U ne manque pas, ou ne glisse pas | |
| Vitesse du moteur insuffisante | Vérifier que la vitesse de rotation du moteur est bonne | |
| La plaque ne se déplace pas librement | Causes probables | A faire |
| Dépôt sur la plaque | Vérifier qu'il n'y ait pas de dépôts accumulés sur le dessous de la plaque. La nettoyer |
10. Caractéristiques techniques
| PV 70 | PV 80 | |
| Code | 01195 | 01196 |
| Mateur | KAWASAKI | KAWASAKI |
| Type | FE 120 | FJ 180 |
| Cylindrée | 123 cm³ | 179 cm³ |
| Puisance | 4 Ch | 5.5 Ch |
| Carburant | Essence | Essence |
| Démarriage | Manuel | Manuel |
| Batterie | - | - |
| Capacité Réservoir | 2.5 l | 3.6 l |
| Capacité Réservoir d'eau | 12 l | 12 l |
| Force centrifuge | 11 kN | 15 kN |
| Surface de contact | 580 x 360 mm | 620 x 430 mm |
| Vitesse de travail | 15 à 20 m/mn | 15 à 20 m/mn |
| Poids | 63 kgs | 77 kgs |
| Niveau sonore Lwa |
La norme 2000/14/CE
Le sigle 98 signale la conformité à la directive 2000/14/CE sur les niveaux sonores.
| Modèle | Niveau sonore Lwa |
| PV 70 | dB(A) |
| PV 80 | 95 dB(A) |
Conditions de garantie
La Société FRANCEPOWER garantit ses produits pour une période de :
- 12 Mois à usage Professionnel
- 6 Mois à usage Location
- 24 Mois à usage
Pendant cette période, FRANCEPOWER s'engage à remplacer ou réparer gratuitement le matériel concerné.
Sont exclues de la garantie, les pannes issues des causes suivantes :
- Délai de garantie dépassé
- Usure normale
- Utilisation maladroite
- Manque d'entretien
- Mauvais branchement
- Mauvaise installation
- Modification non autorisée sur le matériel
- Utilisation de combustibles ou lubrifiants non adaptés
- Réparations effectuées par un personnel non autorisé
- Dommages, accidents
Sont exclues également :
- Les dépenses concernant le transport
- Le déplacement du personnel technique au domicile du client
Le non-respect des échéances de règlement annule et substitue toutes les précédentes conditions et ne peut être modifié sinon par écrit.
Les spécifications de ce manuel peuvent être changées sans préavis.
Les descriptions et illustrations de ce manuel ne sont fournies qu'à titre indicatif et peuvent ne pas correspondre exactement à votre plaque vibrante.
Fabricant
FRANCEPOWER francepower@francepower.fr
147 Bis rue de Merville
BP 30212
59524 HAZEBROUCK Cedex
Tél: (33) 03 28 50 92 30
Fax:(33)0328509231
www.francepower.fr
Distributeur
FRANCEPOWER francepower@francepower.fr
147 Bis rue de Merville
BP 30212
59524 HAZEBROUCK Cedex
Tél : (33) 03 28 50 92 30
Fax:(33)0328509231
www.francepower.fr
