LD 9000 - Recepteur Lenson - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Récepteur
Fréquence de fonctionnement	Non spécifiée
Connectivité	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Alimentation	Non spécifiée
Utilisation	Réception de signaux audio/vidéo
Maintenance	Nettoyage régulier, vérification des connexions
Sécurité	Utiliser dans un environnement sec, éviter les chocs
Informations générales	Vérifier la compatibilité avec les autres appareils

FOIRE AUX QUESTIONS - LD 9000 Lenson

Comment réinitialiser le Lenson LD 9000 ?

Pour réinitialiser le Lenson LD 9000, maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que l'indicateur LED clignote.

Que faire si le Lenson LD 9000 ne capte pas de signal ?

Vérifiez que l'antenne est correctement connectée et orientée. Assurez-vous également que le récepteur est à portée du signal et que les obstacles ne bloquent pas la transmission.

Comment mettre à jour le firmware du Lenson LD 9000 ?

Téléchargez la dernière version du firmware depuis le site officiel de Lenson, puis suivez les instructions fournies dans le manuel d'utilisation pour procéder à la mise à jour.

Le Lenson LD 9000 émet un bruit de fond, que faire ?

Vérifiez la connexion avec les autres appareils et assurez-vous que les câbles ne sont pas endommagés. Essayez de changer de prise ou de source d'alimentation pour éliminer les interférences.

Pourquoi le Lenson LD 9000 ne s'allume-t-il pas ?

Assurez-vous que l'appareil est correctement branché et que la prise fonctionne. Vérifiez également que le fusible n'est pas grillé et remplacez-le si nécessaire.

Comment changer la fréquence du Lenson LD 9000 ?

Accédez au menu des paramètres sur l'appareil et sélectionnez l'option de changement de fréquence. Suivez les instructions à l'écran pour choisir une nouvelle fréquence.

Le Lenson LD 9000 peut-il fonctionner avec d'autres appareils ?

Oui, le Lenson LD 9000 est compatible avec de nombreux appareils audio. Assurez-vous simplement que les formats de connexion sont compatibles.

Comment nettoyer le Lenson LD 9000 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez d'utiliser des produits chimiques ou des nettoyants abrasifs.

Où puis-je trouver le manuel d'utilisation du Lenson LD 9000 ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de Lenson dans la section support ou documentation.

Comment contacter le support technique pour le Lenson LD 9000 ?

Vous pouvez contacter le support technique en visitant la page de contact sur le site de Lenson ou en appelant le numéro de téléphone indiqué dans le manuel d'utilisation.

MODE D'EMPLOI LD 9000 Lenson

Terminal de réception TNTSAT

LD 9000

Disponible sur

Mode d'emploi

LD 9000 - Référence : 8009000

Mars 2009

www.lenson.fr

Avant de démarrer

Il n'est pas indispensable de dire entierement ce mode d'emploi pour receivevoir les chaines de la TNT disponibles par satellite avec TNTSAT.

Toutefois, nous vous recommendons sa lecture pour vous donner un aperçu des nombreuses possibilités de votre terminal afin de bénéficier du meilleur de ses services.

Conseils et recommandations

Placez votre terminal sur une surface plane, horizontal et stable.

Assurez-vous que votre terminal est suffisamment éloigné de sources de chaleur, par exemple un radiateur. N'exposez pas votre terminal à une humidité supérieure à 80% ou à une température ambiente inférieure à +15°C ou supérieure à +35°C.

Ne couvrez pas les grilles d'aération du terminal. Laissez un minimum de 10 cm d'espace libre au-dessus du terminal. Ne rien poser dessus (exampie : un vase), éviter que du liquide puisse entre à l'intérieur.

Ne raccordez pas le terminal à la tension secteur avant que tous les autres branchements n'aient ete effectués.

Il est recommandé de débrancher le terminal de la prise secteur et de l'antenne satellite lors d'orages.

Les performances et la fiabilité de votre terminal sont garanties. La garantie ne couvre pas les dommages causés par l'intervention de personnes non autorisés ni les dommages directs ou indirects résultats de chocs électriques. Ne jamais enlever le couvercle de votre terminal car il y a risquéd'électrocution.

Pour toute question, n'hésitez pas à contacter votre revendeur local Lenson.

Environment

Les piles contiennent des éléments très polluants pour l'environnement. NE PAS LES JETER. Pensez à les déposer dans les bacs destinés au recyclage.

Attention :

Ce symbole signifie que votre terminal hors d'usage doit être collecté séparément et non jété avec les déchets menagers. Dans ce but, l'Union Européenne a institué un système de collecte et de recyclage spécifique dont les producteurs ont la responsabilité.

Les apparèils électriques et électroniques sont susceptibles deContainir des éléments qui, bien qu'indispensables au bon fonctionnement du système, peuvent s'avérer dangereux pour la santé et l'environnement s'ils sont manipulés ou éliminés de manière incorrecte. Par conséquent, veillez ne pas jeter votre terminal usage avec les ordures menagères.

Aidez-nous à préserver l'environnement dans lequel nous vivons!

Entretien

Le terminal peut être nettoyé à l'aide d'un chiffon doux et sec.

N'utilisez ni tampon abrasif, ni poudre decapante, ni solvants tels qu'alcool ou terrebenthine : ils pourraient endommager la finition du terminal.

SOMMAIRE

1. INTRODUCTION 5

1.1. PRESENTATION 5
1.2. CHARACTERISTIQUES GENERALES 5
1.3. CONFIGURATION DE LIVRAISON 5
1.4. VUE AVANT 6
1.5. VUE ARRIERE 6
1.6. TELECOMMANDENDE 7

2. RACCORDEMENT DE VOTRE TERMINAL 8

2.1. RACCORDEMENT AU TELEVISEUR, MAGNETOSCOPE ET A UNE CHAINE HIFI 8
2.2. BRANCHEMENT DE L'ANTENNE SATELLITE 8
2.3. RACCORDEMENT DE VOTRE TELEVISEUR 9
2.4. UTILISATION DU CONNECTEUR VIDEO COMPOSITE 9
2.5. RACCORDEMENT DE VOTRE MAGNETOSCOPE OU ENREGISTREUR 9
2.6. UTILISATION DU MODULATOR VIDEO INTERNE 9
2.7. RACCORDEMENTS AUDIO 10

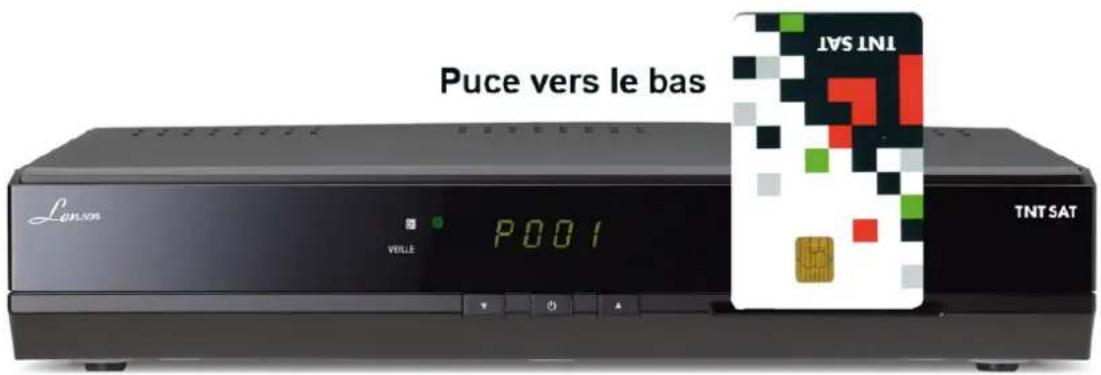

2.8. MISE EN PLACE DE LA CARTE TNTSAT DANS LE TERMINAL 10

3. PREMIERE MISE EN ROUTE:GUIDE DE DEMARRAGE RAPIDE 11

3.1. INSTALLATION ET PREMIÈRE MISE EN ROUTE 11

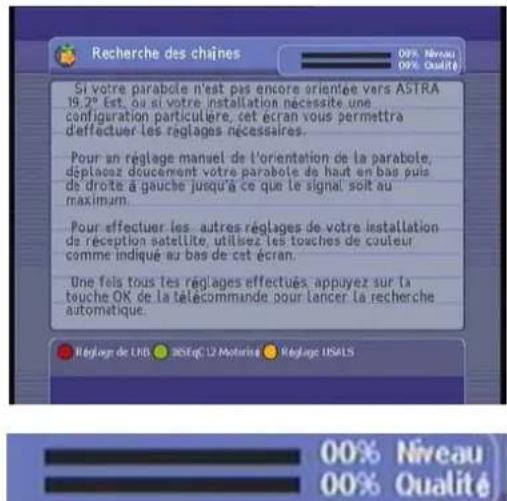

3.2. INSTALLATION AUTOMATIQUE 11

4. PERSONNALISATION DES REGLAGES 14

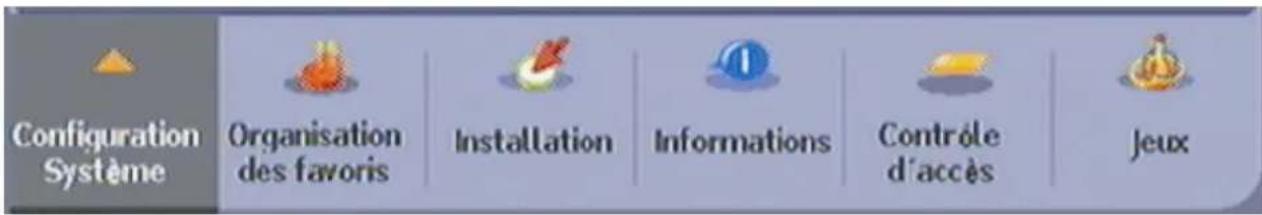

4.1.DESCRIPTION DES MENUS. 14

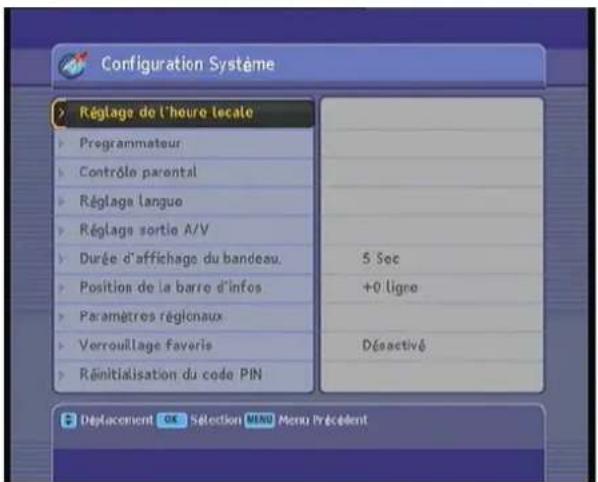

5. MENU « CONFIGURATION SYSTEME » 15

5.1. REGLAGE DE L'HEURE LOCALE 15

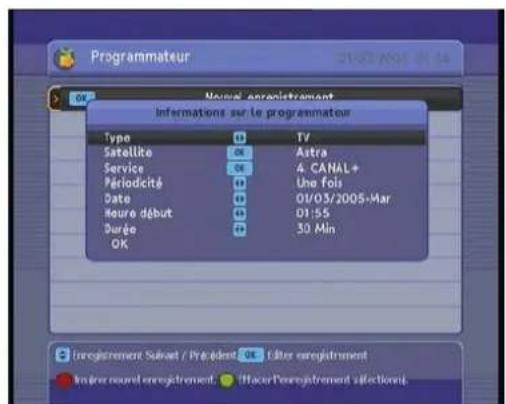

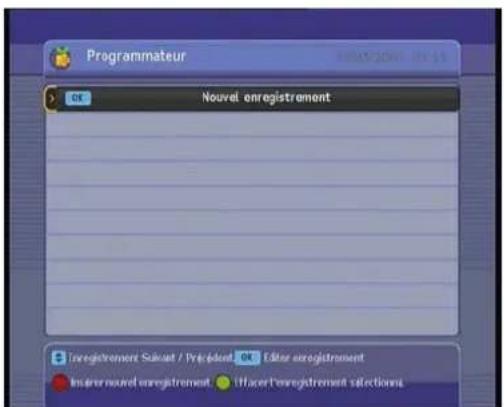

5.2.PROGRAMMATEUR 15

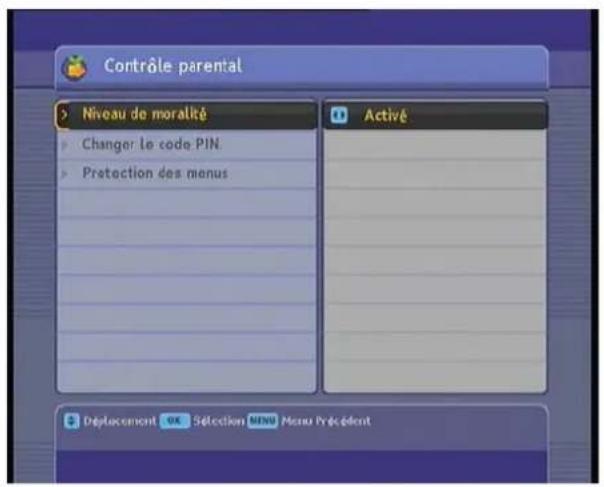

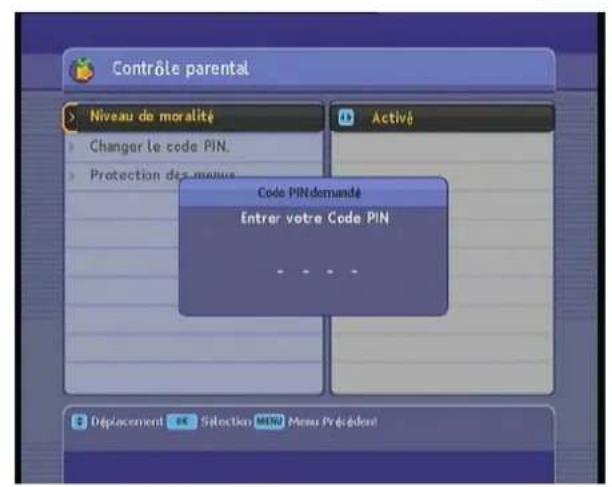

5.3.CONTROLE PARENTAL 16

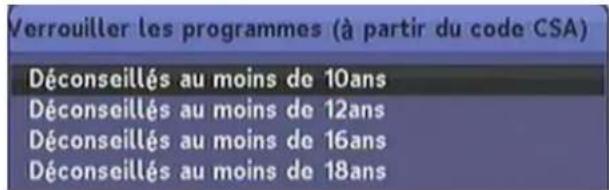

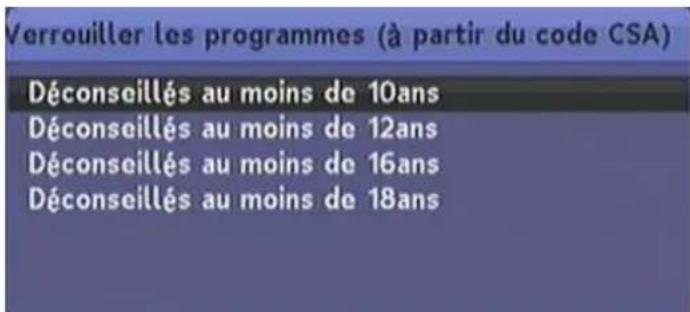

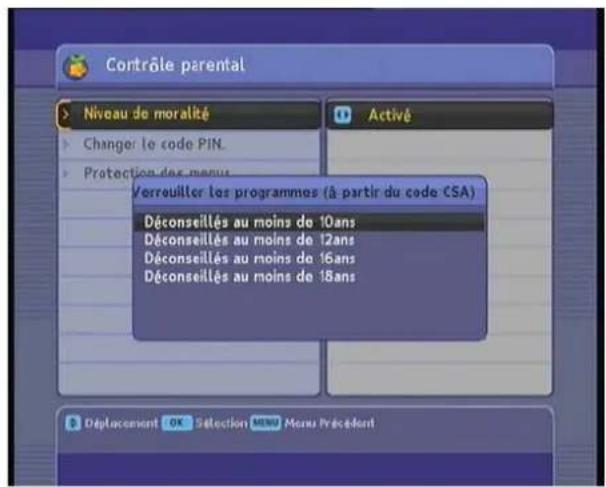

5.3.1. Niveau de moralité 17

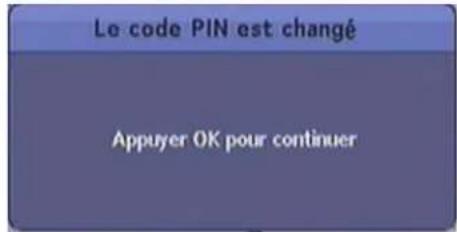

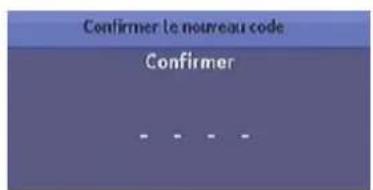

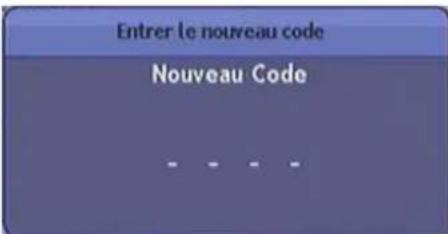

5.3.2. Change le code PIN 18
5.3.3. Protection des menus 18

5.4. REGLAGE LANGUE 18

5.4.1. Langue du menu 18
5.4.2. Langue des sous-titres 19
5.4.3. Langue Audio 19

5.5. REGLAGE SORTIE A/V 19

5.5.1. Standard TV 19
5.5.2.Sortie video 19
5.5.3.Type PERITEL VCR 19
5.5.4. Format TV. 19
5.5.5. Recadrage 4:3/16:9 20

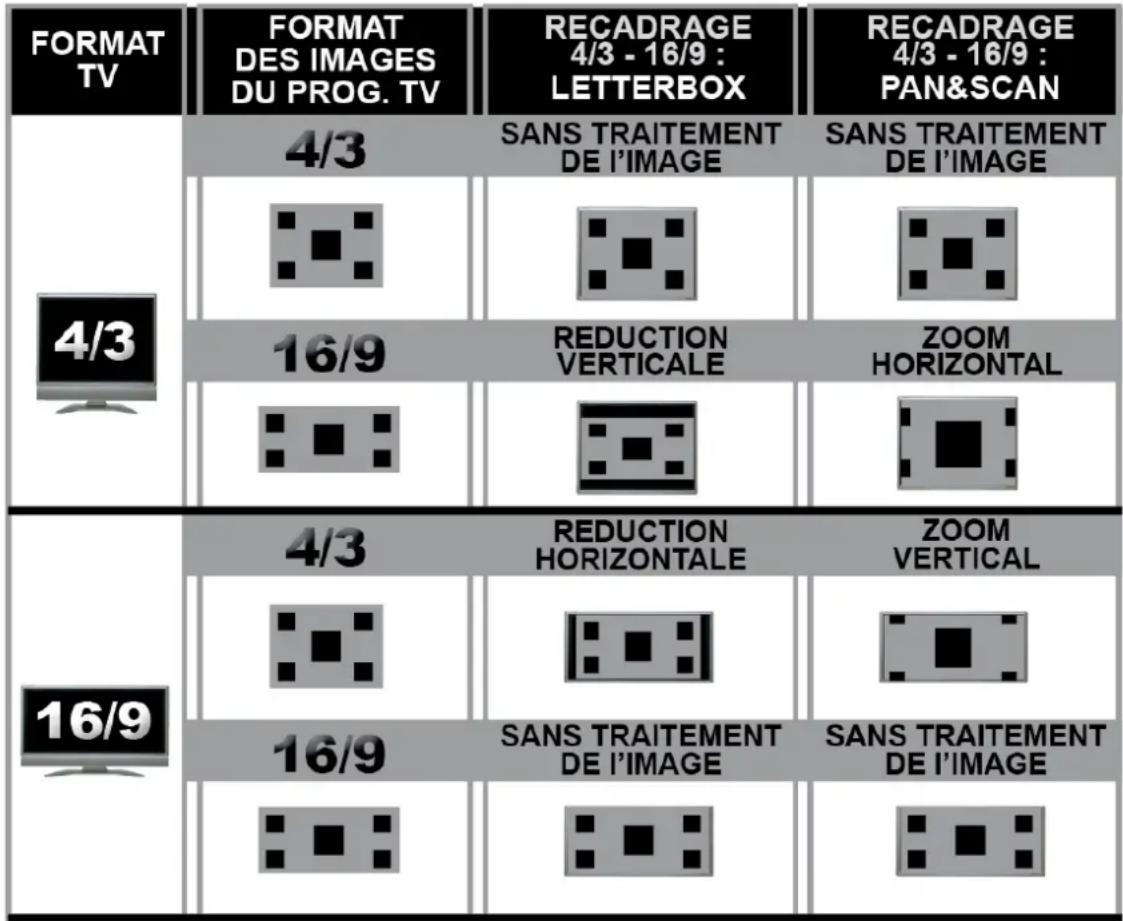

Quelques explications sur les formats TV. 20

5.5.6.Mode AUDIO 21
5.5.7. Standard RF 21
5.5.8. Canal RF 21

5.6. DUREE D'AFFICHAGE DU BANDEAU 21
5.7. POSITION DE LA BARRE D'INFOS 21

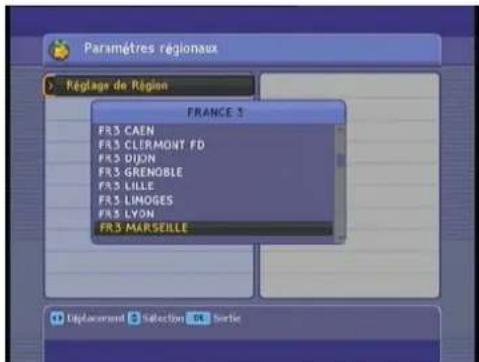

5.8. PARAMETRES REGIONAUX : CHOIX DES CHAINES REGIONNALES 22
5.9. VERROILLAGE FAVORIS 22

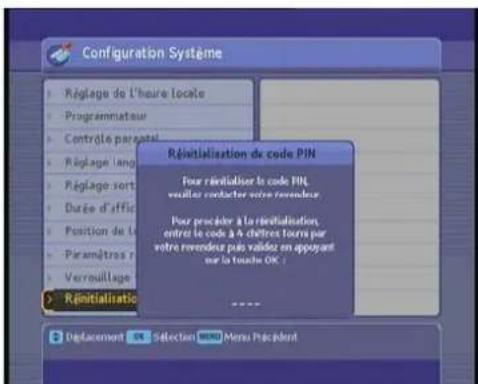

5.10. REINITIALISATION DU CODE PIN 22

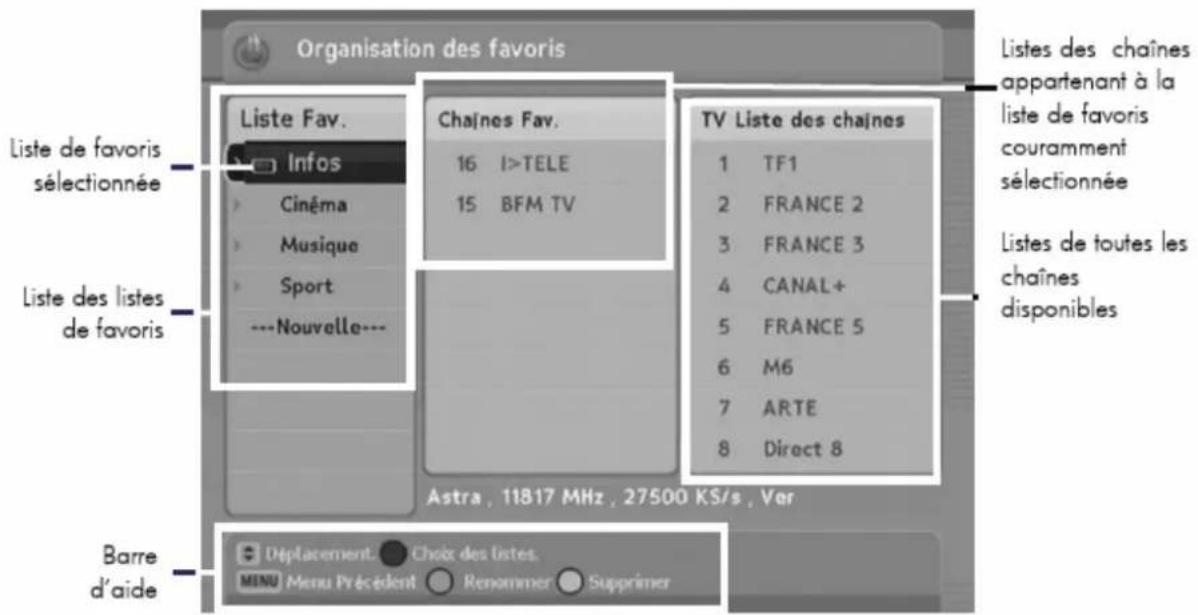

6. MENU « ORGANISATION DES FAVORIS » 23

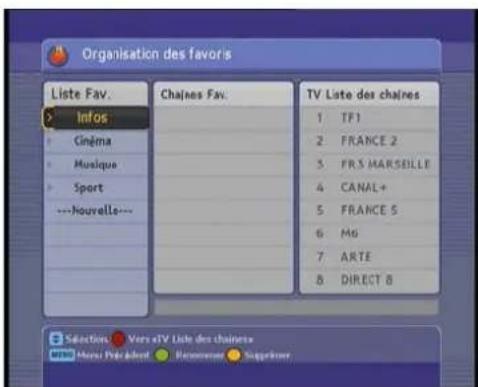

6.1. GESTION GENERALE DES LISTES DE FAVORIS 23

6.1.1. Ajouter une liste de favors 23
6.1.2. Renommer une liste de favors 24
6.1.3. Supprimer une liste de favors 24
6.1.4. Ajouter une chaine à une liste de favors existante 24
6.1.5. Supprimer une chaîne d'une liste de favors existante 24

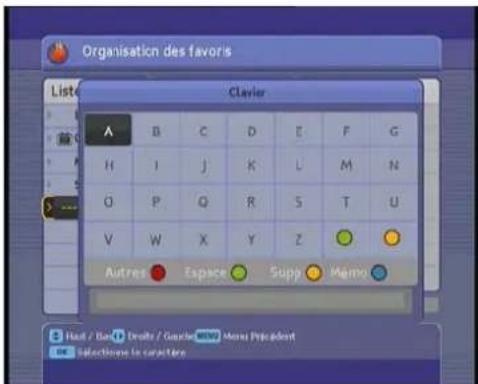

6.1.6. Utilisation du clavier virtuel 24

7. MENU « INSTALLATION » 26

7.1. REGLAGE DE LNB 26
7.2. RECHERCHE DES CHAINES 26

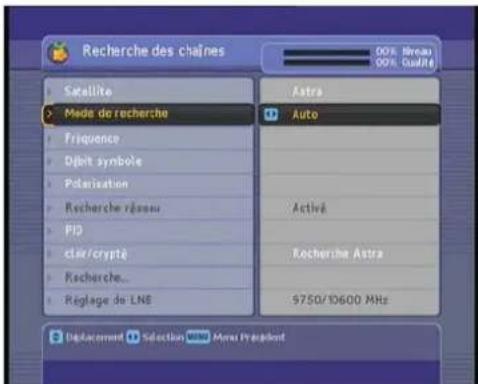

7.2.1. Recherche de toutes les chaines d'un satellite 26

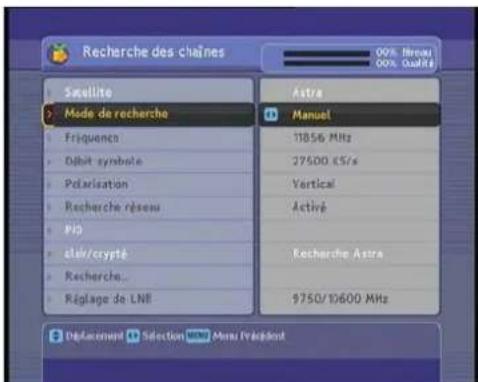

7.2.2. Recherche des chaînes d'un transpondeur donné 27

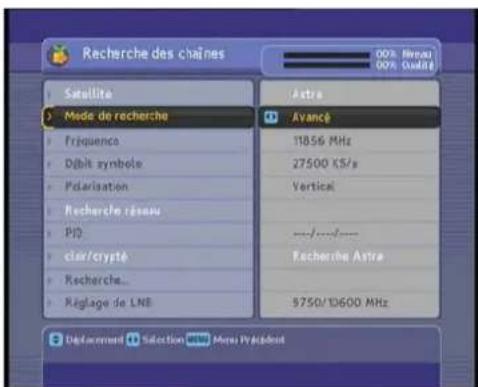

7.2.3. Recherche d'une chaine d'un transpondeur 27

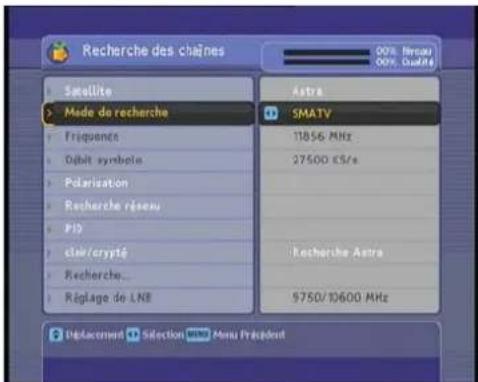

7.2.4. Recherche des chaines d'un système SMATV 28

7.3. DISEQC 1.2 MOTORISE 28
7.4. REGLAGES USALS 28
7.5. EDITION SAT OU TP 28

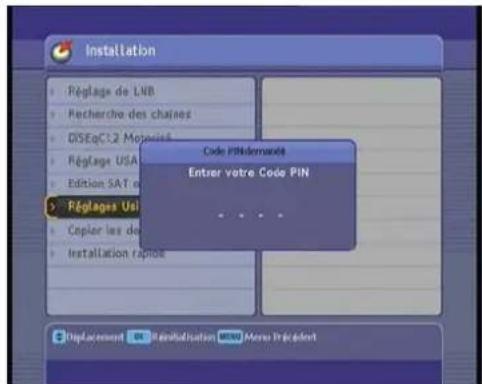

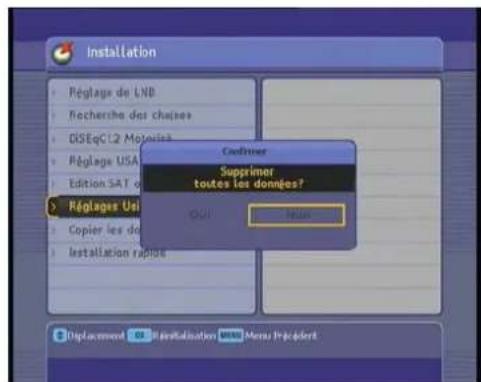

7.6. REGLAGES USINE: REVENIR A LA CONFIGURATION D'USINE 28
7.7. COPIER LES DONNEES 29
7.8. INSTALLATION RAPIDE 29

8. MENU « INFORMATION » 30

8.1. INFORMATION PRODUIT 30
8.2. CALENDRIER 30
8.3.CALCULATRICE 30

9. MENU « CONTROLE D'ACCES » 31

1. MENU JEUX 321

. UTILISATION QUOTIDIENNE 33

11.1. CONTROLE DU VOLUME 33
11.2. REGARDER UN PROGRAMME DE TELEVISION 33

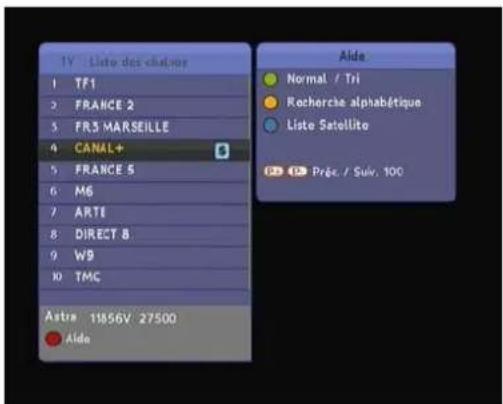

11.3. LA LISTE DES CHAINES 33

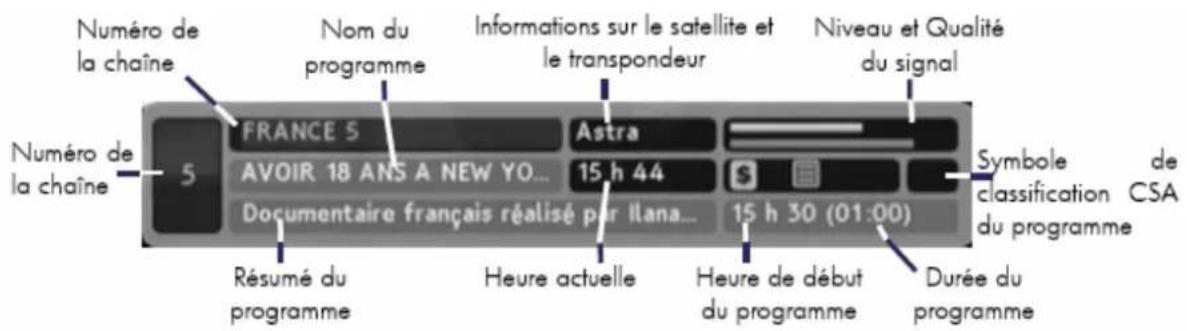

11.4. VISIONNER LES INFORMATIONS CONCERNANT LE PROGRAMME 33
11.5. SELECTIONNER UNE PISTE AUDIO 34
11.6. SELECTIONNER DES SOUS-TITRES 34
11.7.AFFICHER LE TELETEXTE 34
11.8. CONSULTER LE GUIDE ELECTRONIQUE DES PROGRAMMES 34

1. DONNEES TECHNIQUES 36

2. GUIDE DE DEPANNAGE 37

3. GARANTIE 38
4. NORMES 39

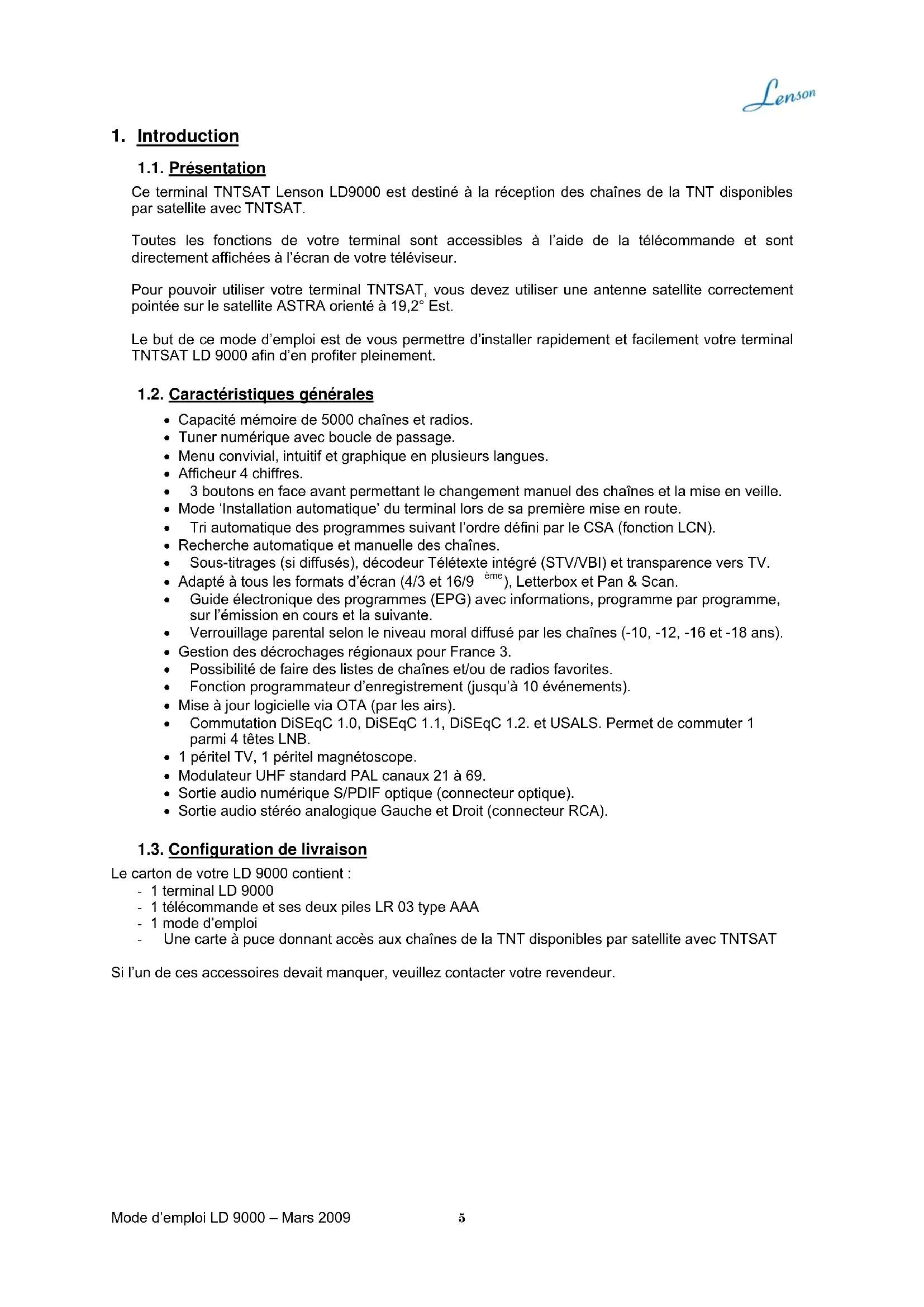

1. Introduction

1.1. Présentation

Ce terminal TNTSAT Lenson LD9000 est destiné à la réception des chaînes de la TNT disponibles par satellite avec TNTSAT.

Toutes les fonctions de votre terminal sont accessibles à l'aide de la télécommande et sont directement affichées à l'écran de votre téléviseur.

Pour pouvoir utiliser votre terminal TNTSAT, vous doivent utiliser une antennae satellite correctement pointée sur le satellite ASTRA orienté à 19,2^ Est.

Le but de ce mode d'emploi est de vous permettre d'installer rapidement et facilement votre terminal TNTSAT LD 9000 afin d'en profiter pleinement.

1.2. Caracteristiques generales

• Capacité mémoire de 5000 chaînes et radios.
• Tuner numérique avec boucle de passage.
• Menu convivial, intuitif et graphique en plusieurs langues.
• Afficheur 4 chiffres.
  3 boutons en face avant permettant le changement manuel des chaînes et la mise en veille.
• Mode 'Installation automatique' du terminal lors de sa première mise en route.
• Tri automatique des programmes suivant l'ordre définir par le CSA (fonction LCN).
• Recherche automatique et manuelle des chaînes.
• Sous-titrages (si diffusés), décodeur Télétexte intégré (STV/VBI) et transparence vers TV.
• Adapté à tous les formats d'écran (4/3 et 16/9 éme), Letterbox et Pan & Scan.
• Guide électronique des programmes (EPG) avec informations, programme par programme, sur l'émission en cours et la suivante.
• Verrouillage parental selon le niveau moral diffusé par les chaînes (-10, -12, -16 et -18 ans).
• Gestion des décrochages régionaux pour France 3.
• Possibilité de faire des listedes de chaînes et/ou de radios favorites.
• Fonctionprogrammateurd'enregistrement(jusqu'à10evénements).
• Mise à jour logicielle via OTA (par les airs).
• Commutation DiSEqC 1.0, DiSEqC 1.1, DiSEqC 1.2. et USALS. Permet de commuter 1 parmi 4 têtes LNB.
• 1 péritel TV, 1 péritel magnétoscope.
  Modulateur UHF standard PAL canaux 21 à 69.
• Sortie audio numérique S/PDIF optique (connecteur optique).
• Sortie audio stéreo analogue Gauche et Droit (connecteur RCA).

1.3. Configuration de livraison

Le carton de votre LD 9000 contient :

• 1 terminal LD 9000
• 1 telecommande et ses deux piles LR 03 type AAA
• 1 mode d'emploi
• Une carte à puce donnant accès aux chaînes de la TNT disponibles par satellite avec TNTSAT

Si I'un de ces accessoires avait manquer, veuillez contacter votre revendeur.

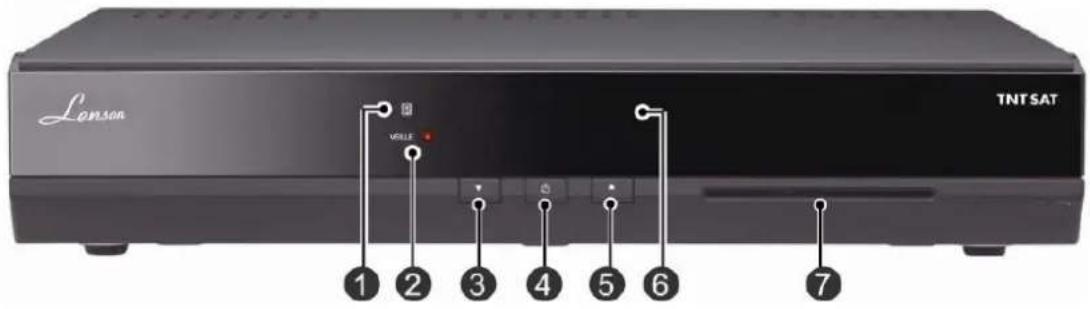

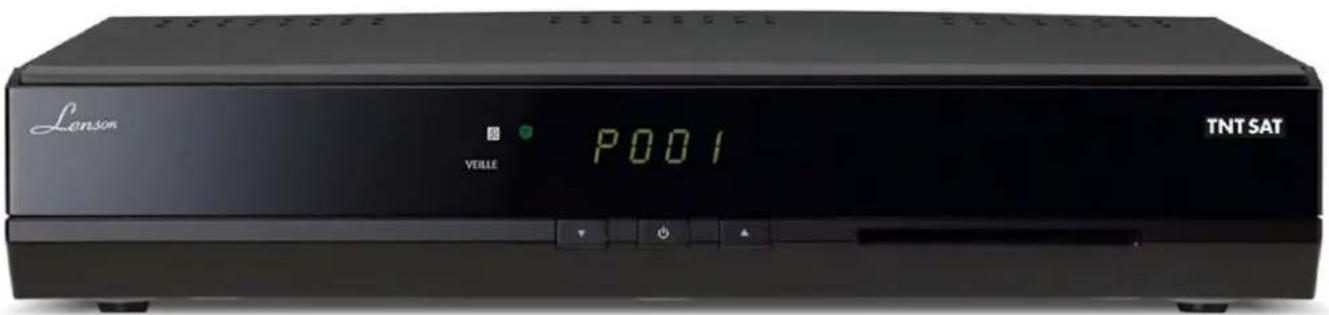

1.4.Vue avant

Bouton	Fonction
1	Voyant indiquant la réception d'une information de la télécommande.
2	Voyant de veille, allumé lorsque le terminal est en veille.
3	Bouton chaîne précédente
4	Bouton de mise en marche / mise en veille du terminal.
5	Bouton chaîne suivante.
6	Afficheur numérique 4 chiffres : - Affichage du numéro de la chaîne en marche - Affichage de l'horloge en veille
7	Lecteur de carte à puce : la puce doit être dirigée vers le bas.

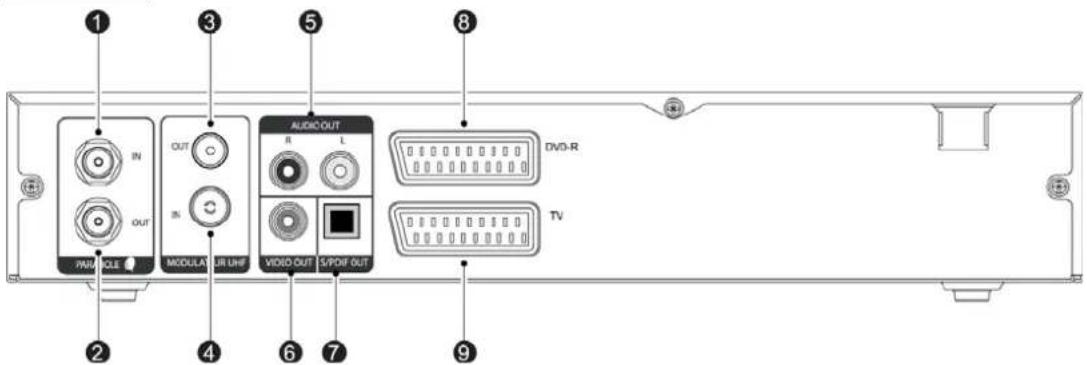

1.5. Vue arrêté

Nom	Fonction
1	PARABOLE IN: Entrée antenne satellite. Relief le cable d'arrivée du signal de la parabole à ce connecteur F.
2	PARABOLE OUT: Sortie antenne satellite. Permit de raccorder un second terminal satellite.
3 MODULATEUR UHF OUT: Sortie analogique modulée en UHF canaux 21 à 69.
4	MODULATEUR UHF IN: Entrée de votre antenna terrestre (47 à 862MHz). Branchement facultatif.
5 AUDIO OUT R, L: sorties audio stéreo analogue gauche et droite.
6 VIDEO OUT: sortie video composité.
7 S/PDIF OUT: sortie audio numérique optique.
8 DVD-R: prise péritel magnétoscope ou enregistreur DVD.
9 TV: prise péritel télévisueur.

1.6. Telecommande

N°	Bouton	Fonction
1		Marche / Veille
2		Coupure du son
3	0 ... 9	Pavé numérique
4		Permet de passer de la chaîne en cours à celle précédemment regardée.
5	i	Affiche la barre d'information de la chaîne.
6	MENU	Permet d'afficher le menu principal. Permet également de returner au menu précédent à partir d'un sous-menue.
7	EXIT	Permet de fermer le menu ou la fenêtre ouverte.
8		Permet de passer à la chaîne précédente ou suivante. Permet de naviguer dans les menus.
9		Permet d'augmenter ou de diminuier le volume. Dans les menus, permet de sélectionner les éléments.
10	OK LIST	Permet d'afficher la liste des chaînes. Cette touche est également utilisée pour sélectionner les éléments d'un menu.
11	EPG	Affichage du Guide Electronique des Programmes.
12	FAV	Accès aux listes de chaînes favorites.
13		Permet de passer à l'affichage des chaînes TV à l'affichage des chaînes radio.
14	VOL +/-	Permet de baisser ou d'augmenter le volume.
15	PRO +/-	Permet de passer à la chaîne précédente ou suivante.
16	SAT	Permet d'activer / désactiver le mode AV (priorité TV, transparence VCR)
17	F1/F2 F3/F4	Ces touches ont diverses fonctions qui sont affichées à l'écran.
18		Sélection de la bande son et du menu audio Activation et sélection de la langue des sous-titres Affichage du télétexte
19		Permet de programmer une mise en veille de votre terminal.
20	Met en pause un direct.
21	AUX	Donne accès aux régles video et au modulator UHF.
22	N/P	Permet de sélectionner le standard de sortie video (PAL ou SECAM).
23	M1	Non utilisée

2. Raccordement de la vente terminal

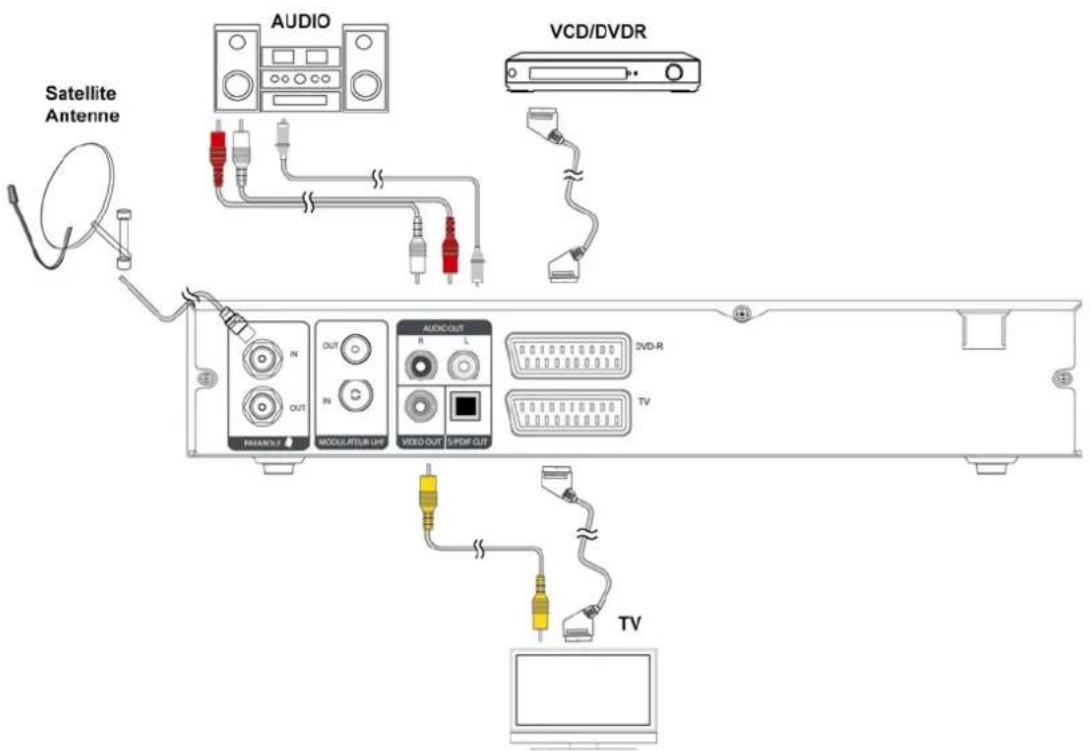

2.1. Raccordement au téléviseur, magnétoscope et à une chaine hifi

Afin d'effectuer tous les branchements nécessaires au bon fonctionnement de votre terminal, suivez les différentes étapes décrites ci-dessous, en omettant eventuèlement les étapes optionnelles si vous ne possèdez pas le matériel correspondant (magnétoscope, amplificateur audio Dolby Digital 5.1, etc ...):

1. Raccordez l'antenne satellite à l'entrée "PARABOLE IN" de votre terminal.

2. Connectez la prise péritel "TV" de votre terminal à l'entrée péritel de votre téléviseur à l'aide d'un cordon péritel (non fourni).

3. Connectez la prise péritel "DVD-R" de votre terminal à votre magnétoscope ou votre graveur de DVD à l'aide d'un cordon péritel (non fourni).
4. Connectez la sortie audio analogique "AUDIO OUT" à votre amplificateur audio ou chaîne HI-FI (optionnel).

5. Connectez la sortie audio numérique optique "S/PDIF" à votre amplificateur audio (optionnel) à l'aide d'un cable optique (non fourni).

6. Connectez le cordon d'alimentation de votre terminal à la prise secteur 230V/50Hz.

2.2. Branchement de l'antenne satellite

Si vous possédez déjà un terminal satellite dans votre installation, veuillez branchez votre terminal TNTSAT comme suit :

Branchez le cable de votre parabole au connecteur "PARABOLE IN" de votre terminal TNTSAT LD 9000 puis à l'aide d'un cable ajustat, raccordez votre autre terminal satellite au connecteur "PARABOLE OUT" de votre terminal TNTSAT LD 9000.

2.3. Raccordement de votre téléviseur

Pour obtenir un résultat optimal avec un téléviseur standard, utilisez un cordon péritel. Branchez une extrémité du cable à la prise TV du terminal et l'autre extrémité à une prise péritel de votre téléviseur. Certains téléviseurs sont dotés de connecteurs d'entrée composite ou S-Viséo au lieu de Péritel.

Si c'est le cas de votre télévisueur, utilisez un cable de conversion permettant de raccorder la prise TV du terminal à la prise correspondante de votre télévisueur. Si vous branchez un cable péritel standard, vous n'avez pas besoin d'effectuer de raccordement audio : le connecteur péritel assure une sortie audio stéreo. En revanche, si vous utilisez un cable de conversion tel qu'un cable péritel-composante, vous devrez effectuer un

2.4. Utilisation du connecteur video composite

Certains téléviseurs possedent des connecteurs d'entrée du type video composite ou S-video au lieu d'un connecteur péritel. Si c'est le cas de votre téléviseur, utilisez un cable de conversion approprié, afin de raccorder la prise "VIDEO OUT" du terminal TNTSAT à la prise correspondante de votre téléviseur.

Vous devrez vous procurer un cable video composite (cable RCA) pour pouvoir utiliser le connecteur video composite. Raccordez l'une des extrémites du cable à la prise "VIDEO OUT" (jaune) du terminal et l'autre extrémité à la prise correspondante de votre téléviseur.

2.5. Raccordement de votre magnétoscope ou enregistrure

Le terminal peut également transmettre de la video à un autre apparéil, comme un magnétoscope, par le biais du connecteur péritel marqué DVD-R. Pour utiliser le connecteur péritel auxiliaire, vous devez vous procurer un cable péritel. Branchez une extrémité du cable à la prise DVD-R du terminal et l'autre extrémité à la prise correspondante de votre magnétoscope (ou de tout autre apparéil semblable).

2.6. Utilisation du modulator video interne

Le modulateur du terminal vous permettra, si vous le désirez, d'envoyer l'image du LD 9000 sur tout le réseau coaxial de votre maison et ainsi profiter de cette image dans toutes les pieces équipées une prise d'antenne. Pour ce faire, vous devrez brancher un cable entre la prise "MODULATEUR OUT" et le connecteur d'antenne mural de la piece ou ce trouve libre terminal, puis il vous faudra régler libre terminal ainsi que les autres téléviseurs se situant dans les différentes pieces sur un canal UHF disponible (utilissez le même canal sur tous les appareils).

ATTENTION:

La chaîne sélectionnée sur le LD 9000 sera la chaîne diffusée dans toutes les pieces de la maison (il n'est pas possible de regarder deux programmes différents avec un seul terminal).

2.7. Raccordements audio

Branchement audio stéreo :

Vous devrez vous procurer un cable audio (cable RCA) pour pouvoir raccorder les connecteurs audio. Raccordez l'une des extrémités du cable aux prises "AUDIO OUT L" (blanche) et "AUDIO OUT R" (rouge) du terminal et l'autre extrémité aux prises correspondantes de votre téléviseur et/ou chaîne Hi-Fi.

Branchement audio numérique :

Pour profiter du son Dolby digital, votre téléviseur ou votre système audio doit être capable de décoder les signaux audio Dolby digital.

Vou aurez également besoin d'un cable type S/PDIF optique.

Raccordez l'une des extrémites du cable à la prise "SPDIF" du terminal et l'autre extrémité à la prise correspondante de votre système audio.

2.8. Mise en place de la carte TNTSAT dans le terminal

La carte à puce s'insère de la manière suivante dans le terminal : puce vers le bas

3. Première mise en route : guide de démarriage rapide

Ce chapitre vous permettra d'effectuer, dans un minimum de temps, les réglages indispensablees de votre terminal avant de partir à la découverte de son utilisation. Avant de continuer la lecture de cette « Installation Rapide», vos doivent posseder une antennate satellite correctement orientée sur le satellite Astra 19,2^ Est. Cette antennae doit recevoir correctement les signaux de ce satellite.

En cas d'erreur de manipulation lors de l'installation rapide, pas de panique! Vous pourrez très facilement revenir aux « réglages usine » en réinitialisant le terminal comme indiqué au chapitre 7.3 « Réglages usine ».

3.1. Installation et première mise en route

En premier lieu, les branchements doivent etre effectués. Suivez le schema de branchement indiqué au chapitre 2.1.

Une fois les branchements effectués, allumez en premier nombre téléviseur, puis branchez votre terminal LD 9000 en le raccordant à une prise secteur 230V / 50Hz . Voitre téléviseur devrait automatiquement afficher les images de votre LD 9000.

Si ce n'est pas le cas, le LD 9000 est peut'être en veille. Regardez alors sa face avant, si levoyant de signalisation est allumé en rouge alors vous devez allumer votre LD 9000 en appuyant sur la touche de la télécommande ou de la face avant pour obtenir les images de votre LD 9000 sur votre téléviseur.
Si au contraire levoyant de signalisation n'est pas rouge et I'afficheur du LD 9000 indique « SCAN » alors que vous n'avoz toujours pas d'image sur le téléviseur, alors utilisez la telecommande de votre téléviseur pour forcer ce dernier en mode «AV» ou «AUX» et finalement obtenir l'image du LD 9000.

3.2. Installation Automatique

Lors de la première mise en route de votre terminal LD 9000, un processus appelé «Installation automatique» est automatiquement lancé. Il vous suffit alors de suivre précisément les consignes et les différentes étapes et d'entrer les différents paramètres demandés à l'aide de la télécommande du terminal.

En moins d'une minute l'installation est terminée et vous pouvez profiter immédiatement des chaînes de la TNT disponibles par satellite avec TNTSAT.

Ecran affché au demarrage de votre terminal.

Les touches :

• ROUGE « Réglage de LNB »
• VERTE DiSEqC 1.2 motorisé

permettent d'acceder à des menus de réglages destinés à votre installer dans le cas d'une installation plus complexe du type antenné motorisé ou antenné collective. Si vous étés sur une installation du type réception individuelle, vous n'avez pas besoin d'acceder à ces réglages.

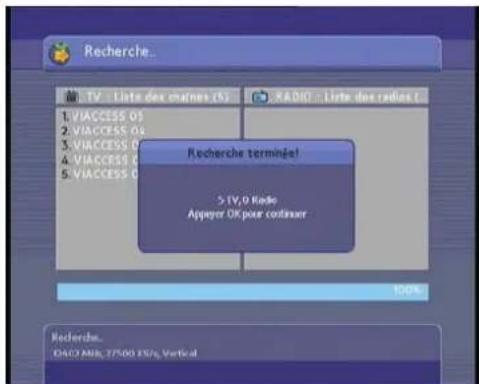

Une fois la liste des chaînes trouvées, il vous est demandé de presser sur la touche OK pour continuer l'installation de votre terminal.

Il vous faudra maintainant désir la régionalisation de France 3, c'est-à-dire qu'elle antennne régionale de France 3 vous souhaitez voir lors des décrochages locaux.

Puis il vous est demandé d'entrer un nouveau code PIN. La création du code parental (ou code PIN) est obligatoire pour valider la mise en service du terminal. Saisissez un code à 4 chiffres de votre choix que vous étés sur de ne pas oublier.

ATTENTION: Le code 0000 est interdit.

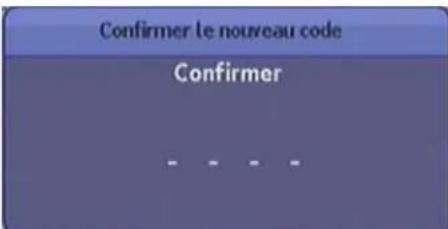

Vouvez saisir 2 fois de suite le même code afin d'eviter les problèmes liés à d'eventuelles fautes de frappe.

Si les deux codes saisis sont identiques, votre terminal affichera alors à l'écran un message confirmant la réussite de l'initialisation du code PIN.

La dernière étape consiste à selectionner le niveau de moralite a partir du code CSA (Conseil Supérieur de l'Audiovisuel). En effet,Vote terminal est equiped d'un systeme de controle parental qui permect de bloquer I'affichage des émissions ou des films dont le contenu est reservé a une certaine tranche d'age. Le déblocage se fera par la saisie du code PIN que vous avez choisi precedemment et qui ne doit donc etre connu que des adultes.

C'est à cette dernière étape de l'installation que vous choisissez le niveau d'âge du contrôle parental. Par exemple : Si vous choisissez « Déconseillés au moins de 12ans», cela impliquera que tous les programmes qui sont signalés « -12», « -16 » et « -18 » seront bloqués et il sera nécessaire d'entrée le code PIN pour en obtenir l'affichage.

Note:

• Vous pouvez, à tout moment, changer le niveau de moralité via le menu « Niveau de moralité » dans « Contrôle parental »
  Une fois que toutes les étapes de l'installation automatique ont été effectuees, le terminal affichera automatiquement la chaine '1' de la liste. Vous pourrez alors, avec les touches PRO +/- ou les touches numériques de la télécommande changer de chaine afin de profiter pleinement de tous vos nouveaux programmes.
  Une carte à puce TNTSAT valide doit être insérée (puce vers le bas) pour pouvoir regarder les chaînes de la TNT disponibles par satellite avec TNTSAT.

Une fois ces étapes réalisées, votre terminal est régle de manière optimale.

Il you est toutfois possible de personnelier certains reglages, personalisation indiquee aux chaprites

4 à 8. Dans le cas contraire, vous pouze passer à la partie utilisefaction quotidienne au chapitre 11.

4. Personnelisation des réglages

4.1.Description des menus

Appuyez sur la touche MENU de la télécommande pour faire apparaitre le menu principal du terminal. Il est composé de six sous-menus qui vous permettront d'effectuer tous les réglages et d'acceder à toutes les fonctions de votre terminal.

Dans l'ensemble des menus et sous-menus :

• Les touches,如果您 ne veus permettront de vous déplacer et de seLECTIONner les différents paramétres ou sous-menus ou de modifier la valeur de certains paramétres.

Les touches correspondent à un déplacement vertical dans les menus
Les touches correspondent à un déplacement horizontal dans les menus

• La touche OK vous permettra de valider vos sélections.
  -La touche EXIT vous permettra de sortir complètement du menu.
• La touche MENU vous permettra de revenir au menu précédent.

Les chapitres suivants décrivent en détails les différents menus et leurs options.

5. Menu « configuration Systeme »

Par l'intermédiaire de ce menu, vous allez pouvoir configurer les paramétres de votre terminal.

Les différentes options proposées (voir ci-contre) sont décrites en détails dans les paragraphs suivants.

5.1. Réglage de l'heure locale

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Système \ Réglage de l'heure locale. Ce sous-menu permet de régler la date et l'heure locale de votre terminal.

Le mode par défaut est «Auto» : l'heure locale et la date se reglent automatiquement à partir des informations continues dans le signal satellite : aucun réglage n'est nécessaire.

Deux modes de réglage de la date et heures locale sont disponibles : le mode automatique et le mode manuel. Pour désirir, Sélectionnez l'option «Mode» à l'aide des touches ■ puis Sélectionnez «Auto» ou «Manuel» en vous aidant des touches ■.

• En mode automatique (recommende), l'heure GMT («Greenwich Meridien Time» = heures du méridien de Greenwich) et la date courante sont automatiquement extraites du signal satellite. Le décalage entre l'heure locale et l'heure GMT peut être entrez manuelles ou bien configuré en automatique : En automatique, le décalage d'heure sera automatiquement extrait du signal satellite ; plus besoin de se soucie le l'heure d'hiver et d'éte ! Pour régler ce paramètre de décalage horsire, Sélectionnez l'option «Décalage horsire» avec les touches qui puis sélectionné «Auto» (décalage horsire automatique) ou sélectionné la valeur du décalage horsire (mode manuel) avec les touches ■.
  En mode manuel, c'est a vous d'entrez manuelles la date et l'heure dans les champs prevus à cet effet. Pour ce faire, selectionnez l'option «Heure locale» à l'aide des touches qui utiliserez les touches numériques pour enter successivement la date puis l'heure.

Ensuite, vous pouvez ajuster l'heure par pas de 1 minute avec les touches

5.2. Programmateur

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Système \ Programmateur.
Ce menu vous permettra de programmermer votre LD 9000 afin qu'il s'allume / s'éteigne à une date et une heures donnée, ce qui est particulièrement utile si vous désírez effectuer des enregistements programmés de certains programmes sélectionnés sur votre enregistrreur externe (magnétoscope ou DVD-R). Pour programmer un nouvel enregistrement procédez comme suit :

Mode d'emploi LD 9000 - Mars 2009

• Appuyez sur la touche ROUGE pour ajouter un nouvel enregistrement. S'il n'existe aucune enregistrement dans la liste, vous pouvez également appuyer sur la touche OK.
• Dans la fenêtre qui apparaît à l'écran scélectionné les différents paramètres correspondant à l'enregistrement que vous désirez ajouter :

Type : choisissez «TV» ou «Radio» à l'aide des touches ■. L'option «Radio» ne sera disponible que si des radios existent.
Satellite: par défaut, seul le satellite Astra est installé.
Service: selectionnez la chaîne à afficher/enregistrer. Pour ce faire, appuyez sur la touche OK de la télécommande pour afficher la liste des chaînes disponibles. Sélectionnez ensuite la chaîne à l'aide des touches qui validez votre choix par un appui sur la touche OK.

o Periodicite : a l'aide des touches ■ selectionnez une fréquence de répétition parmi les différents choix proposés :

• une fois : Le LD 9000 sera allumé une seule fois, à la date et à l'heure programmée.
• Tous les jours : Le LD 9000 sera allumé de manière répétitive tous les jours, du Lundi au Dimanche, à la même heures.
• Chaque week-end : Le LD 9000 sera allumé de manière répétitive tous les weekends à la même heures (par exemple, tous les Samedis et Dimanches à 17h30).
• Hebdomadaire: Le LD 9000 sera allumé de manière répétitive toutes les semaines, le même jour de la semaine et à la même heures (par exemple, tous les Mardis à 18h15).

• Toute la période : Le LD 9000 sera allumé de manière répétitive tous les jours de la période à la même heures (par exemple, du Lundi au Vendredi à 17h30).

• Date : sélectionnez la date à laquelle le LD 9000 sera allumé à l'aide des touches ■

Heure début: entrez l'heure à laquelle le LD 9000 sera allumé en vous aidant du pavé numérique de la télécommande. Vous pouvez également ajuster l'heure par pas de 1 minute à l'aide des touches.
Durée: entrez la durée pendant laquelle le LD 9000 sera allumé en vous aidant des touches. Un appui sur la touche déprémentera (incrémentera) la durée d'une minute.

Une fois les différents paramètres renseignés, sélectionnez la ligne «OK» à l'aide des touches qui appuyez sur la touche OK de la télécommande pour confirmer.

NOTE:

• Vous pouze à tout moment annuler l'ajout d'un nouveau programmeur en appuyant sur la touche EXIT ou sur la touche MENU de la télécommande.
  Il est également possible de programmer « automatique » le programmateur à partir du guide électronique des programmes appelés EPG. Cette fonctionnalité permet de configurer très rapidement et très simplement un programmateur. Reportez-vous au chapitre 11.8 pour obtenir plus de détails à ce sujet.

ATTENTION:

Lorsqu'un programmeur que vous avezprogramme (manuellement ou simplement par l'EPG) s'est lancé, il n'est plus possible de regarder un programme different sans arreter le programmeur. Si vous utilisez le programmeur pour effectuer un enregistrement sur votre enregistrure externe (magnetoscope ou DVD-R), il est important de ne toucher ni à la telecommande ni aux boutons de la face avant afin de ne pas perturber le bon déroulement de l'enregistrement en cours. Par exemple, une fois que le programmeur s'est lancé, si vous etes devant toute LD 9000 et que vous changez de chaine avec la telecommande : le changement de chaine sera effectue, modifiant ainsi la chaine enregistrree. En fait, toutes les actions que vous pourriez entreprises alors qu'un programmeur est en cours sont susceptibles de perturber I'enregistrement (Affichages intempestifs de fenetes de menu ou de bandeau d'information, changement de chaine, mise en voille, modification du volume sonore...).

NOTE:

Si vous désirez effectuer un enregistrement sur votre enregistrure externe (magnétoscope ou DVD-R), en utilisant le programmateur du LD 9000, il est impératif de ne pas omettre de programmerming égarlement leprogrammateur de votre enregistrure externe (magnétoscope ou DVD-R). En effet, le programmateur du LD 9000 n'a aucune action sur votre apparéil externe, la seule action réalisée est l'allumage du LD 9000 à une date et heures donnée, sur une chaîne可以选择; il est donc nécessaire de programmerming égarlement vosermagnétoscope ou DVD-R en conséquence.

5.3. Contrôle parental

Pour acceder à ce menu, presser sur la touche « MENU »\ Configuration Systeme \ Contrôle parental.

Le menu «Contrôle parental» permet de :

• définir le niveau de moralité
• changer le code parental, aussi appelé code PIN.
• verrouiller (saisie du code PIN nécessaire) l'accès à certains menus.

Ces actions sont décrites en détails dans les paragraphs suivants.

L'affichage de ce menu est subordonné à l'entrée du code PIN courant. Si vous ne vous souvenez plus du code PIN, reportez-vous au chapitre 5.9 pour obtenir plus de détails sur la procédure à suivre pour réinitialiser le code PIN.

5.3.1. Niveau de moralité

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Système \ Contrôle parental \ Niveau de moralité

Les programmes télévisés sont classifiés par le CSA (Conseil Supérieur de l'Audiovisuel) en fonction du niveau de violence, de nudité et de langage de leurs contenus. Il existe cinq catégories de programmes :

Dénomination	Pictogramme CSA correspondant
Tout public.	aucun
Déconseillés au moins de 10 ans	-10
Déconseillés au moins de 12 ans	-12
Déconseillés au moins de 16 ans	-16
Déconseillés au moins de 18 ans	-18

L'information de classification d'un programme est accessible à tout moment, sous forme de pictogramme, dans le bandeau d'information (accessible par un appui sur la touche i de la télécommande) ou dans le guide électronique des programmes (accessible par un appui sur la touche EPG de la télécommande).

Lorsque vous estes sur la ligne «Niveau de moralite» du menu «Contrôle parental», vous pouvez :

• Activez ou désactivez le mécanisme de contrôle parental en utilisant les touches de la télécommande (l'etat courant est indiqué dans la partie droite de l'écran).

• Sélectionnez le niveau de moralité désiré. Pour ce faire, appuyez sur la touche OK de la télécommande puis, dans la fenêtre qui apparait, selectionnez le niveau de moralité en vous aidant des touches. Une fois terminé, appuyez sur la touche OK pour valider.

Le fonctionnement du contrôle parental est le suivant :

Lorsqu'il est activé, le code PIN vous est demandé lorsque vous tentez d'afficher un programme pour lequel l'âge conseilé est supérieur ou égal au niveau de moralité choisi. Par exemple, si vous Sélectionnez «Déconseillés au moins de 12 ans», les programmes ayant les pictogrammes -12, -16 et -18 seront bloqués (mais pas ceux déconseillés au moins de 10 ans ni ceux tout public) et vous devrez entre le code parental (code PIN) pour pouvoir les visualiser.
- A partir du moment où vous déverrouillez l'affichage d'un programme en entrant le code PIN, tous les programmes ayant une classification inférieure ou égale à celle du programme que vous venez de déverrouiller seront déverrouillés tant que votre LD 9000 n'est pas mis en vue. Par exemple, si vous avez sélectionné «Déconseillés au moins de 10 ans » et que vous déverrouillez un programme déconseillé au moins de 12 ans, seuls les programmes déconseillés aux moins de 16 et 18 ans seront encore verrouillés.

La regle enoncée ci-dessus est valable tant que vous n'eteignez pas ou ne mettez pas en veille votre terminal.

5.3.2. Changer le code PIN

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Système \ Contrôle parental \ Changer le code PIN. Utiliseze ce sous-menu si vous désirez modifier le code PIN. Si vous ne vous souvenez plus du code PIN, reportez-vous au chapitre 5.9 pour obtenir plus de détails sur la procédure à suivre pour réinitialiser le code PIN.

Selectionnez « Changer le code PIN » et appuyez sur la touche OK de la télécommande, un dialogue vous demandant d'entrez le nouveau code PIN apparait a l'écran. Saisissez une première fois yours ouveau code PIN puis le terminal you demandera de le saisir une seconde fois ain d'éliminer tout risque lie à des fautes de frappe. Si la confirmation est correcte, un message you indiquant que le code PIN a bien été changé s'affiche à l'écran. Appuyez sur la touche OK de la télécommande pour continuer.

5.3.3. Protection des menus

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Système \ Contrôle parental \ Protection des menus

Ce sous-menu vous offre la possibite de verrouiller l'acces a certains menus, afin d'eviter toute modification intempestive. Pour verrouiller ou déverrouiller l'acces à un menu particulier, selectionnez le menu dans la liste affichée à l'écran. Il vous suffit ensuite d'activer ou désactiver le verrouillage du menu selectionné.

5.4. Réglage langue

5.4.1. Langue du menu

Pour acceder à ce menu, presse sur la touche « MENU » \ Configuration Systeme \ Réglage langue \ Langue du menu.

Le terminal LD 9000 prend en charge de nombreuses langues pour ses menus : Allemand, Anglais, Arabe, Francais, Nederlandais, Italien, Russe, Turc, etc...

Selectionnez la langue des menus à l'aide des touches de la télécommande. Une fois la langue seLECTIONnée, les menus seront immeditatement affichés dans cette langue.

5.4.2. Langue des sous-titres

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage langue \ Langue sous-titres.

Paramétrz l'option «Langue sous-titres» sur votre langue préféree à l'aide des touches de la télécommande. Le fonctionnement est le suivant : Lorsque vous regarderez un programme, les sous-titres s'afficheront automatiquement dans la langue préféree selectionnée, si elle est disponible sur la chaine regardée.

NOTE : si vous ne souhaitez pas afficher automatiquement les sous-titres dés que la langue préféree est disponible, Sélectionnez «Pas de préférence». Vous pourrez toujours activer/désactiver les sous-titres et en désoir la langue grâce à la touche dédiée de la télécommande

5.4.3. Langue Audio

Pour acceder à ce menu, pressez sur la touche « MENU »\Configuration Systeme \ Réglage langue \ Langue Audio.

Paramétrz l'options «Langue Audio» sur votre langue préféérée à l'aide des touches de la télécommande. Le fonctionnement est le suivant : Lorsque vous regardez un programme, la piste audio sera diffusée dans la langue sélectionnée, si elle est proposée sur la chaîne regardée.

En dehors de ce paramètre, vous pouvez désir une langue pour la piste audio à l'aide de la touche dédiée de la télécommande ?

5.5. Réglage sortie A/V

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V. Ce sous-menu vous permettra de régler les différents paramétres liés aux sorties audio et video de votre terminal LD 9000. Pour modifier la valeur d'un paramètre, sélectionnez-le puis modifie la valeur avec les touches de la télécommande. Les différentes options disponibles sont détaillées dans les sous-chapitres suivants.

5.5.1.Standard TV

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V \ Standard TV. Permit de sélectionner le standard de couleur de la sortie video. Il est conseilé de mettre ce paramètre à la valeur «PAL» ou bien « Multi »

5.5.2. Sortie video

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V \ Sortie video. Permet de selectionner le type de signal video en sortie de la prise péritel TV (CVBS ou RGB). Si votre TV est compatible RVB (ce qui est le cas pour la majorité des TV récents), il est conseilé demettre cette option à la valeur RVB afin d'obtenir la meilleure qualité d'affichage disponible.

5.5.3.Type PERITEL VCR

Ce paramètre n'est pas modifiable.

5.5.4. Format TV

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V \ Format TV. Permet de selectionner le format de votre écran de télévision (4:3 ou 16:9). Il est indispensable

que ce réglage corresponde bien au format de votre TV, afin que votre LD 9000 puisse vous proposer l'image la plus ajustée.

5.5.5. Recadrage 4:3/16:9

Pour acceder à ce menu, presser sur la touche « MENU » \ Configuration Systeme \ Réglage sortie A/V \ Recadrage 4 :3/16 :9. Permet de désirir le traitement d'image qui doit être appliqué à l'image si le format du programme couramment visualisé ne correspond pas au format de votre TV (indiqué par le paramètre «Format TV»). Il est conseilé de désirir « LetterBox » qui offre le meilleur compromis dans tous les cas.

Quelques explications sur les formats TV

La première information est le format de votre TV : 4:3 ou 16:9°eme.

Si vous TV est 4:3 (écran ), utiliser les formats « 4:3 Letterbox» ou « 4:3 Pan&Scan ». Ces deux modes sont prévus et optimisés pour un affichage sur un TV 4:3. Ils différé par le type de traitement appliqué à l'image dans le cas où le format de l'image diffusée est en 16:9^ème , ce qui ne correspond donc pas au format de votre TV qui est 4:3. Une « adaptation » de l'image (traitement d'image) doit être effectuee afin d'afficher correctement (sans déformation) les images 16:9^ème sur votre TV 4:3.

• En mode «Letterbox» : Les images d'une émission en 16:9^eme seront « adaptations » au format 4:3 de votre TV par un traitement d'image qui consiste à ajouter deux bandes noires en haut et en bas de l'écran. L'avantage de cette option est d'avoir toute l'image affichée (pas de perte d'une partie de l'image) tandis que l'inconvénient est justement l'affichage des deux bandes noires rajoutées en haut et en bas de l'image.

• En mode «Pan&Scan»: Les images d'une émission en 16:9°ème seront « adaptations » au format 4:3 de votre TV par un traitement d'image qui consiste à agrandir l'image afin qu'il n'y ait plus de bandes noires. L'avantage de cette option est de ne pas avoir de bandes noires (tout l'écran est 'rempli') tandis que l'inconvenient est la perte d'une partie de l'image à droite et à gauche.

Si vous TV est 16:9^ème (écran ), utiliser le format «16:9», Le mode «16:9» rajoutera des bandes noires à gauche et à droite de l'image, uniquement lorsque l'image a un format 4:3 qui ne corresponddonc

pas au format de votre TV 16:9. En effet, une « adaptation » (traitement d'image) est à faire afin d'afficher correctement (sans déformation) les images 4:3 sur un TV 16:9.

• En mode «Letterbox» : Les images d'une émission en 4:3 seront « adaptations » au format 16:9^éme de votre TV par un traitement d'image qui consiste à ajouter deux bandes noires à droite et à gauche de l'écran. L'avantage de cette option est d'avoir toute l'image affichée (pas de perte d'une partie de l'image) tandis que l'inconvénient est justement l'affichage des deux bandes noires rajoutées à droite et à gauche.
• En mode «Pan&Scan»: Les images d'une émission en 4:3 seront « adaptations » au format 16:9°me de votre TV par un traitement d'image qui consiste à agrandir l'image afin qu'il n'y ait plus de bandes noires. L'avantage de cette option est de ne pas avoir de bandes noires (tout l'écran est 'rempli') tandis que l'inconvenient est la perte d'une partie de l'image en haut et en bas.

Notez bien que si le paramètre < Format TV> est mal régle, les images seront affichées de manière déformée.

5.5.6.Mode AUDIO

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V \ Mode AUDIO. Permet de régler le mode de sortie audio, parmi les options « Stéreo », « Mono », « Gauche » et « Droite ». Il est conseilé de désirir « Stéreo »

5.5.7. Standard RF

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Systeme \ Réglage sortie A/V \ Standard RF. Le LD 9000, grâce à son modulateur UHF intégré, peut convertir les signaux audio/vidéo numériques en provenance du satellite, en signaux analogiques UHF standards que n'importe chaque TV peut réceptionner. Les signaux analogiques UHF sont disponibles en sortie sur le connecteur « MODULATEUR UHF OUT ». Si vous avez branché votre réseau d'antenne sur la prise « MODULATEUR UHF OUT », vous doivent alors désirir le standard de modulation grâce à ce paramètre «Standard RF»; sinon, il n'est pas utile de modifier ce paramètre. Choisissez un standard qui est pris en charge par votre installation d'antenne/TV. Si vous n'vez aucune idée de la valeur à donner à ce paramètre, sélectionnez de préférence «PAL G».

5.5.8. Canal RF

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réglage sortie A/V \ Canal RF. Ce paramètre, relié au modulator UHF intégré à votre LD 9000, permet de désirer le numéro de canal de fréquence UHF sur lequel les signaux UHF analogiques seront disponibles. Le canal choisi doit correspondre à un canal « libre », c'est-à-dire qui ne correspond àaucun canal déjà utilisé dans votre installation d'antenne (chaines TNT, cable, analogue). Il conviendra ensuite, pour receivevoir le signal UHF modulé, de régler une chaine de votre TV sur le canal et le standard RF correspondant aux paramétres « Canal RF » et «Standard RF » du modulator UHF intégré à votre LD 9000.

5.6. Durée d'affichage du bandeau

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Durée d'affichage du bandeau. Vous pouvez régler la durée d'affichage du bandeau d'informations lors du changement de châne. Il est possible de selectionner une durée comprise entre 1 et 30 secondes à l'aide des touches D'autre part les deux options suivantes sont également disponibles :

• «Jaamais caché»: le bandeau d'information est affché en permanence à l'écran.
• «Pas d'info»: le bandeau d'information n'est jamais affché lors du changement de chaine. Vous pouvez cependant toujours utiliser la touche dédiée i de la télécommande afin de forcer son affichage à tout moment.

5.7. Position de la barre d'infos

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Position de la barre d'infos. Vous pouvez modifier la position verticale d'affichage du bandeau d'information : vers le haut ou vers le bas. Paramétrz l'option « Position de la barre d'infos » avec les touches ■. Le réglage se fait entre -10 lignes (Bandeau affché « plus haut») et +3 lignes (bandeau affché « plus bas »).

5.8. Paramétres régionaux : Choix des chaînes régionales

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Paramétres régionaux Cette option vous permettra de sélectionner, pour chaque chaine proposant des décrochages régionaux (typiquement France 3), le décrochage régional qui vous intéresse. Pour ce faire, procédez comme suit :

• A l'aide des touches , choisissez la chaine dont vous pouze désir le décrochage régional.
  -A l'aide des touches, selectionnez la declinaison regionale qui vous intessee.

NOTE:

• A l'heure actuelle seule France 3 propose des décrochages régionaux (si plusieurs chaînes proposent des décrochages régionaux alors le symbole est affiché dans le coin supérieur droit de la fenêtre de besoin).
  Si seule la declinaison nationale vous interesse, selectionnez «Aucun».
• Appuyez sur la touche OK pour valider vos besoin et revenir au menu précédent.
• N'appuyez sur la touche OK qu'aupres avoir effectué votrechoix du decrochage regional pour chacune des chaînes (pour l'instant le symbole n'est pas affché car seule France 3 propose des décrochages régionaleux...).

Une fois vos choix de décrochages régionaux effectuels, le LD 9000 affichera automatiquement la declinaison regionalecisionlsordque cette derniere sera diffusée.

5.9. Verrouillage favors

Pour acceder à ce menu, pressez sur la touche « MENU »\ Configuration Système \ Verrouillage favors. Ce menu vous permet de verrouiller le terminal sur une liste de favors particulière. Pour activer cette fonction, il vous sera demandé d'entrez libre code PIN.

5.10. Réinitialisation du code PIN

Pour acceder à ce menu, pressez sur la touche « MENU » \ Configuration Système \ Réinitialisation du code PIN. Ce menu vous donne des informations sur la marche à suivre lorsque vous avez oublé votre code parental (ou code PIN). Vous devrez appeler votre revendeur pour procéder à la réinitialisation du code parental (ou code PIN).

6. Menu « organisation des favors »

Pour acceder à ce menu, presser sur la touche « MENU »\Organisation des favorsis.

A partir de ce sous-menu vous allez pouvoir creer, organiser et classer vos programmes TV par thèmes et par ordre de préférence. Le menu «Organisation des favorsis» se présente ainsi :

A partir de ce menu, les actions suivantes sont possibles :

Gestion generale des listedes de favors : selectionner, ajouter, supprimer et renomer des listedes de favors
- Ajouter une chaine à une liste de favors existante.
- Supprimer une chaîne d'une liste de favors existante.

Ces actions sont décrites en détails dans les paragraphs suivants.

6.1. Gestion générale des listedes de favors

Ce paragraphe déscrit en détaill les opérations à effectuer pour sélectionner, ajouter, supprimer et renomer des listes de favors.

VoussouspaeFav. aChines Fav. et aTV Lste des chines enappuyant sur la touche ROUGE F1 de la telecommande du LD 9000, comme indique dans la barre d'aide disponible au bas de I'ecran. La selection d'un element de la listedes effectue ensuite avec les touches de la telecommande.

6.1.1. Ajouter une liste de favors

Pour ajouter une liste de favors, procedez comme suit :

• Positionnez-vous dans « Liste Fav. » (Appui sur la touche ROUGE F1).
  -A l'aide des touches de la telecommande, selectionnez «- - - Nouvelle - - - »
• Appuyez sur la touche OK de la télécommande.
• A l'aide du clavier virtuel, entrez le nom de la nouvelle liste de favors que vous souhaitez créé. Reportez-vous au §6.1.6 pour obtaining plus d'informations sur le fonctionnement du clavier virtuel.

6.1.2. Renommer une liste de favorsis

Pour renomer une liste de favorsis, procédez comme suit :

• Positionnez-vous dans «liste Fav. » (Appui sur la touche ROUGE F1).
• A l'aide des touches de la télécommande, sélectionnez la liste de favors que vous souhaitez renomer.
• Appuyez sur la touche VERTE de la télécommande.
• A l'aide du clavier virtuel, entrez le nouveau nom de la liste de favors.

Reportez-vous au §6.1.6 pour obtenir plus d'informations sur le fonctionnement du clavier virtuel.

6.1.3. Supprimer une liste de favorsis

Pour supprimer une liste de favorsis, procédez comme suit :

• Positionnez-vous dans «liste Fav.» (Appui sur la touche ROUGE F1).
• A l'aide des touches de la télécommande, sélectionnez la liste de favors que vous souhaitez supprimer.
• Appuyez sur la touche JAUNE de la télécommande.
• Une confirmation vous est demandée : pour supprimer la liste de favors, Sélectionnez « Oui » à l'aide des touches ■ puis appuyez sur la touche OK pour valider.
• Sélectionnez «Non» puis appuyez sur OK si vous ne désirez pas effacer la liste sélectionnée.

6.1.4. Ajouter une chaîne à une liste de favors existante

Pour ajouter une chaine à une liste de favors, procédez comme suit :

• Positionnez-vous dans « Liste Fav. » (Appui sur la touche ROUGE F1).
• Sélectionnez la liste de favors à laquelle vous souhaitez ajouter une chaîne.
• Appuyez une fois sur la touche ROUGE de la télécommande pour selectionner la liste « TV Listedes châines ».
• A l'aide des touches de la télécommande, sélectionnez la chaine que vous souhaitez ajouter à la liste de favoris.
• Appuyez sur la touche OK pour ajouter la chaine. La chaine est alors rajoutée dans la liste « Chaines Fav.», si elle n'y était pas deja.
• Répétez les deux étapes précédentes pour toutes les chaînes que vous désirez ajouter à la liste de favors.

6.1.5. Supprimer une chaîne d'une liste de favors existante

Pour supprimer une chaîne d'une liste de favors, procédez comme suit :

Positionnez-vous dans « Nombre Fav. » (Appui sur la touche ROUGE F1), et seLECTIONNZ à l'aide des touches la liste de favors dans laquelle vous souhaitez supprimer une chaîne.

NOTE:

Pour que la procédure déscribe ci-après fonctionne, la liste de favorsis Sélectionnée ne doit pas être vide (la liste « Châines Fav. » doit composer au moins une châine).

• Appuyez deux fois sur la touche ROUGE de la télécommande pour selectionner la liste des chaînes (« Châines Fav. ») appartenant à la liste de favors selectionnée.
• A l'aide des touches de la télécommande, sélectionnez la chaine que vous souhaitez supprimer.
• Appuyez sur la touche OK pour supprimer la chaîne de la liste des favorsis.

ATTENTION : aucune confirmation n'est demandee lors de la suppression d'une chaine d'une liste de favors. Il est cependant aisé de rajouter une chaine supprimée par erreur.

Répétez les deux étapes précédentes pour toutes les chaînes que vous désirez supprimer.

6.1.6. Utilisation du clavier virtuel

Dans les sous-menus, vous doivent enter des données par l'intermédiaire d'un clavier virtuel qui s'affiche à l'écran. Dans ce paragraph, vous apprendrez comment utiliser ce clavier virtuel.

Lenson

• Vous sélectionnez un caractère du clavier virtuel en naviguant avec les touches et de la télécommande.

• Vous entrez dans la ligne de saisie (en bas) en descendant le curseur tout en bas, par plusieurs appuis sur la touche. Une fois dans la ligne de saisie, vous pouvez déplacer la position du curseur jaune clignotant avec les touches

• Vous sortez de la ligne de saisie (retour au clavier virtuel) en appuyant sur la touche Lorsque vous étés dans le clavier virtuel (pas dans la ligne de saisie), en appuyant sur la touche OK, le caractère sélection est place à l'endetri du curseur jaune clignotant de la ligne de saisie. Il est à notes que si le curseur jaune clignotant se trouve déjà sur un caractère, ce dernier est remplaced par le nouveau caractère. Pour saisir un espace, appuyez directement sur la touche VERTE F2 de votre télécommande. Pour changer le jeu de caractères (lettres minuscules, symboles ou chiffres), appuyez sur la touche ROUGE F1 de votre télécommande. Pour supprimer un caractère, positionnez-vous dans la ligne de saisie (plusieurs appuis sur la Touche L) et déplacez le curseur jaune clignotant sur le caractère à supprimer; appuyez alors directement sur la touche JAUNE F3 de la télécommande, le caractère est supprimé.

Pour sortir du clavier et valider/enregistrer le changement de nom, appuyez sur la touche BLEUE F4 de votre télécommande, sinon appuyez sur « EXIT » ou « MENU » pour annuler sans sauver.

7. Menu « installation »

Pour acceder à ce menu, pressez sur la touche « MENU »\Installation.

A partir de ce sous-menu, vous allez pouvoir paramétrer votre LD 9000 pour l'adapter à votre installation d'antenne. Il vous permettra également d'effectuer un retour usine ou une recherche des chaînes en clair disponibles sur Astra 19,2^ Est. Reportez-vous aux paragraphs suivants pour plus de détails.

Remarque importante :

Ces réglages sont réservés aux utilisateurs avertis car ils nécessit de nombreuses connaissances du fonctionnement des antennes paraboliques. Un mauvais réglage peut entrainer une non-réception des programmes.

7.1. Réglage de LNB

Pour acceder à ce menu, pressez sur la touche « MENU » \ Installation \ Réglage de LNB.

En haut à droite de l'écran sont indiqués, par une jauge et un pourcentage, le « Niveau » ainsi que la « Qualité » du signal en provenance de l'antenne parabolique. Pour pouvoir réceptionner correctement les chaînes, il est nécessaire que le « Niveau » soit au moins de 40% et surtout que la « Qualité » soit au moins de 60% . Si ce n'est pas le cas, cela indique soit un mauvais paramétrage, soit une défectuosité dans l'installation d'antenna (LNB défectueux, mauvais câbles de liaison entre la parabole et le LD 9000, etc...).

7.2. Recherche des chaînes

Pour acceder à ce menu, pressez sur la touche « MENU » \ Installation \ Recherche des chaînes.

Grace a ce menu, you pourrez effectuer une recherche complémentaire de toutes les chaînes TV et radio non cryptées et non HD qui se trouvent sur le satellite ASTRA 19,2° Est. Les nouvelles chaînes trouvées se rajouteront aux chaînes de la TNT disponibles par satellite avec TNTSAT qui ont déjà été installées lors de l'installation rapide initiale.

Il existe 4 modes différents de recherche des chaînes.

• Auto: permet d'effectuer une recherche automatique de toutes les chaînes sur Astra 19,2°Est.
• Manuel : recherche des chaînes d'un transpondeur donné.
  Avancé: recherche d'une chaîne précise d'un transpondeur (par saisie des PID).
  SMATV: recherche des chaînes d'un transpondeur dit SMATV.

Les chapitres suivants entrent plus en détaill sur les 4 modes de recherche des chaînes

7.2.1. Recherche de toutes les chaînes d'un satellite

Pour rechercher toutes les chaînes d'un satellite, effectuez les étapes suivantes :

1. Reglez « Mode de recherche » sur « Auto »
2. Descendre sur « Recherche... »
3. Appuyez sur « OK »
4. Attendre la fin de la recherche (cette opération dure plusieurs secondes)
5. Lorsque la recherche est terminée, un message vous indique le nombre de chaînes et de radios trouvées lors de cette recherche.
6. Valdez en appuyant sur « OK »

7.2.2. Recherche des chaînes d'un transpondeur donné

Pour rechercher toutes les chaînes d'un transpondeur, il est nécessaire au préalable d'en recueillir les informations que vous devrez entra dans les étapes ci-dessous :

1. Reglez « Mode de recherche » sur « Manuel »
2. Descendre sur « Fréquence » et saississez la fréquence du transpondeur à l'aide des touches numériques.
3. Entrez le débit symboles du transpondeur choisi dans le paramètre « Débit symbole » à l'aide des touches numériques.
4. Reglez le paramètre « Polarisation » de polarisation du transpondeur choisi.
5. Reglez le paramètre « Recherche réseau » sur « désactéve »
6. Descendre sur « Recherche... »
7. Appuyez sur « OK »
8. Attendre la fin de la recherche
9. Lorsque la recherche est terminée, un message vous indique le nombre de chaînes et de radios trouées lors de cette recherche.
10. Validate en appuyant sur « OK »

7.2.3. Recherche d'une chaîne d'un transpondeur

Pour rechercher une chaîne d'un transpondeur, effectuez les étapes suivantes:

1. Reglez « Mode de recherche » sur « Avancé »
2. Descendre sur « Fréquence » et saisissez à l'aide des touches numériques la fréquence du transpondeur où se trouve la chaîne à rechercher.
3. Entrez le débit symboles du transpondeur choisi dans le paramètre « Débit symbole » à l'aide des touches numériques.
4. Reglez le paramètre « Polarisation » de polarisation du transpondeur choisi.

5. Spécifiez les PIDs de la chaine choisié :

6. Sélectionnez « PID » et appuyez sur « OK »

7. Entrez les numéroes de PID avec les touches numériques. Le PID (identificateur de paquets) est une série de chiffres identifiant les paquets de transports diffusés. L'option « PID PCR » doit être la même que le « PID VIDEO »

8. Descendre sur « Memo » et appuyez sur « OK » pour faire disparaitre la fenêtre.

9. Descendre sur « Recherche... »

10. Appuyez sur « OK » et attendre la fin de la recherche
11. Lorsque la recherche est terminée, un message vous indique le nombre de chaînes et de radios trouvées lors de cette recherche.
12. Validate en appuyant sur « OK »

7.2.4. Recherche des chaînes d'un système SMATV

Pour rechercher toutes les chaînes d'un transpondeur SMATV, si le terminal est branché à un système SMATV, effectuez les étapes suivantes :

1. Reglez « Mode de recherche » sur « SMATV »
2. Descendre sur « Fréquence » et saisissez la fréquence à l'aide des touches numériques.
3. Descendre sur le paramètre « Débit symbole » et saississez-le à l'aide des touches numériques.
4. Descendre sur « Recherche... »
5. Appuyez sur « OK » et attendre la fin de la recherche
6. Lorsque la recherche est terminée, un message vous indique le nombre de chaînes et de radios trouées lors de cette recherche.
7. Validate en appuyant sur « OK »

7.3. DiSEqC 1.2 motorisé

Nonutilised.

7.4. Reglages USALS

Nonutilised.

7.5. Edition SAT ou TP

Nonutilised.

7.6. Reglages usine: Revenir à la configuration d'usine

Pour acceder à ce menu, pressez sur la touche « MENU »\ Installation\Réglages Usine.

1. Sélectionnez dans le sous menu « Installation » la rubrique « Réglages Usine » et appuyez sur « OK »

2. Entrez le Code PIN et répondez à la question « Supprimer toutes les données ? » en sélectionnant « Oui » ou « Non » (si vous scélectionné « Non », vous n'effectuerez pas de réglages usine).

3. Répondre à la question suivant « Effacer les réglages de la parabole ? ». Si vous n'avoz pas effectué de réglages de la parabole lors de l'installation des chaînes vous pouvez alors sélectionner « Oui » mais si par contre, vous avez effectué des réglages spéciaux alors il est peut-être préféable de sélectionner « Non » afin de les conserver.

Cependant, un-retour « Réglages Usine » permet généralement de corriger certains problèmes liés à des mauvais réglages et il est donc conseilé de répondre « Oui » à cette question aussi.

7.7. Copier les données

Ce menu n'est pas fonctionnel sur ce terminal.

7.8. Installation rapide

Pour acceder à ce menu, pressez sur la touche « MENU » \ Installation \ Installation rapide.
Ce menu permet d'acceder à la première page d'installation du terminal sans avoir effacé les chaînes. Cela est utilisé pour avoir accès aux barres graphes de niveau et de qualité du signal.

8. Menu « Information »

Pour acceder à ce menu, pressez sur la touche « MENU » \ Information.

A partir de ce sous menu, vous allez pouvoir consulter les informations/services suivants :

Information produit
- Calendrier
- Calculatrice

8.1. Information produit

Pour acceder à ce menu, pressez sur la touche « MENU »\ Information \ Information Produit.

Au travers de cette fenêtre d'information, vous allez pouvoir consulter l'ensemble des informations relatives à votre LD 9000. Elle est composée de deux pages. Vous pouvez changer de page en appuyant sur la touche ROUGE F1 de la télécommande.

8.2. Calendarier

Pour acceder à ce menu, pressez sur la touche « MENU »\ Information \ Calendrier.

Grace a ce service, you alz possier consulter le calendrier. Utilise les touches de la telecommande pour consulter le mois suivant/precedent. Utilise les touches de la telecommande pour consulter l'année precedente/suivante. Utilise la touche Menu de la telecommande pour revenir au menu « Information ». Utilise la touche EXIT pour revenir au programme TV en cours.

8.3. Calculatrice

Gracé à ce service, vous allez pouvoir utiliser une calculatrice. Utilisez les touches / de la télécommande pour naviguer dans celle-ci et réaliser des opérations. Utilisez la touche Menu de la télécommande pour quitter l'application. Utilisez la touche EXIT pour revenir au programme TV.

« Ret ». (= Touche ROUGE F1) permet d'effacer le dernier chiffre entre.
« Sqrt » est la fonction Racine Carrée (√).

9. Menu « Contrôle d'accès »

Pour acceder à ce menu, presser sur la touche « MENU » \ Contrôle d'accès \ Abonnement.

Ce sous-menu permet de consulter les droits de la carte à puce (Date de mise en activités de la carte et date de fin des droits).

ATTENTION:

Vou ne devez rien modifier dans les options autres que « Abonnement »; ces autres options (« Modifier le code Pin du CA », « Modifier le niveau Moral » et « Message ») sont réservées aux personnes qualifiés. Si vous entrez par erreur dans l'une de ces trois options autres que « Abonnement», utilisez immédiatement la touche EXIT pour en ressortir sans modification.

Selectionnez l'option « Abonnement » et appuyez sur OK. Une première page intitulée « Contrôle d'accès » s'ouvre. Appuyez à nouveau sur OK : Le numéro de la carte à puce et les droits associés s'affichent.

Utilisez les touches de la télécommande pour consulter le mois suivant/precedent. Utilisez les touches de la télécommande pour consulter l'année precedente/suivante. Utilisez la touche Menu de la télécommande pour revenir au menu « Information ». Utilisez la touche EXIT pour revenir au programme TV en cours.

10. Menu « Jeux »

Pour acceder à ce menu, presser sur la touche « MENU »\Jeux.

Le LD 9000 vous donne accès à 6 jours, à savoir :

• ExBlock
  -Poker
  -Brickslay
  -Bomb Hexa
• Jeu Bug Man
• Jeu Mine

11. Utilisation quotidienne

11.1. Contrôle du volume

Utilisez les touches pour regler le volume sonore à un niveau satisfaisant. Vous devrez peut-être également regler le volume de votre téléviseur. Pour couper provisoirement le son, appuyez sur la touche Appuyez de nouveau dessus pour reactiver le son à son niveau precedent. Pour une qualite de son optimale, il est recommendé de ne pas utiliser le LD 9000 avec un réglage du volume sonore trop faible, qui serait compensé par le volume du TV réglé très fort...

11.2. Regarder un programme de télévision

Pour changer de chaine, appuyez sur les touches PRO , , et. Yours pourrez revenir à la chaine regardée précédemment en appuyant sur la touche . De plus, vous pouvez passer à la chaine désirée en saisissant directement son nombre à l'aide des touches numériques. Yours pouvez également seLECTIONner une chaine à regarder sur la liste des chaines en appuyant sur la touche OK UST.

11.3. La liste des chaînes

Pour acceder à la liste des chaînes, appuyez sur la touche OK UST . Les informations suivantes sont données :

• Numéro et nom de la chaîne
  Satellite transmetteur
• Informations du transpondeur

Pour selectionner une chaine, déplacez-la surbrillance à l'aide des touches ▲▼ puis appuyez sur la touche OK. Elle s'affichera alors à l'écran. Vous pouvez passer de la liste des chaînes à la liste des radios en appuyant sur la touche

11.4. Visionner les informations concernant le programme

En appuyant sur la touche i, vous affichez le bandeau d'informations dans lequel vous pouvez voir les éléments suivants:

De plus, vous pourrez eventuèlement voir les symboles suivants qui apparaissent : - Symbole , si des sous-titres sont disponibles dans le programme en cours.

-Symbole du telétexte est disponible dans le programme en cours.
-Symbole de blocage ( ) si la chaîne en cours est bloquée par le contrôle parental.

Pour fermer la fenetre d'informations, appuyez sur la touche i ou sur la touche EXIT.

11.5. Sélectionner une piste audio

Cerains programmes sont disponibles avec des pistes audio dans une ou plusieurs langues et parfois en AC3 (Dolby digital 2.0 ou 5.1) comme NRJ12 par exemple. Pour afficher les pistes audio disponibles, appuyez sur la touche ? puis désissez la piste audio qui vous intérèse. La piste audio sélectionnée sera alors diffusée.

Note :

Si une chaine propose une piste audio AC3, le petit logo DD est affiché dans le bandeau d'information
ATTENTION : lorsque vous selectionnez une piste audio AC3 (Dolby Digital 5.1), le son n'est plus prisent sur les prises péritels (TV et DVD-R) et sur les « AUDIO OUTPUT » (RCA rouge et blanche), il est uniquement prisent via le connecteur SPDIF ; par conséquent il est nécessaire d'avoir un ampli audio compatible AC3 pour pouvoir profiter du ce mode audio.

11.6. Sélectionner des sous-titres

Certain programmes sont disponibles avec des sous-titres en une ou plusieurs langues. Si le programme actuel propose des sous-titres, le symbole de sous-titrage apparait dans le bandeau d'informations. Pour afficher les sous-titres disponibles, appuyez sur la touche . Le sous-titrage seLECTIONné sera alors affché.

11.7. Afficher le télétexte

Certain programmes sont proposés avec des informations supplémentaires telles que la météo, les informations ou les cours de la bourse en appuyant sur la touche télétexte. Si la chaine en cours propose un service de télétexte, le symbole du télétexte apparaitra dans le bandeau d'informations. Appuyez sur la touche pour afficher les pages du télétexte.

Selectionnez la page que vous désirez afficher en saisissant son numero à l'aide des touches numériques. Vous pouvez zoomer sur une page du télétexte à l'aide de la touche F3-jaune et régler son niveau de transparence à l'aide de la touche F4-bleu. Pour fermer le télétexte, appuyez sur la touche EXIT

11.8. Consulter le guide électronique des programmes

Le guide électronique des programmes montre la programmation en cours et prévue de chacune des chaînes, ainsi qu'un résumé de chaque programme. Appuyez sur la touche EPG pour ouvrir le guide électronique des programmes.

Vous pouvez alors consulter les informations suivantes :

Programmes prevus
- Résumé du programme
-Date de diffusion
-Heure de diffusion.

Pour voir des informations détaillées sur un programme, positionné la surbrillance sur un programme de votrechioix à l'aide des touches et appuyez sur la touche Pour changer de chaîne,utilisez les touches

. Voues pouvez consulter les programmes des jours precedents a I'aide de la touche F2-VERTE verte et deux des jours suivants a I'aide de la touche F3-JAUNE.

Vouss pouvez modifier la presentation du guide des programmes (passage sous forme de tableau) en appuyant sur la touche F1-ROUGE. Pour le fermer, appuyez de nouveau sur la touche F1-ROUGE.

Vous pouvez programmermer simplement un programmeur d'enregistrement à partir du guide électronique des programmes, comme suit:

1. Sélectionnez la chaîne de votrechoix.
2. Appuyez sur la touche EPG pour afficher son guide des programmes.
3. Sélectionnez le programme désire à l'aide des touches
4. Appuyez 2 fois sur la touche OK pour afficher la fenêtre du programmateur LD 9000
5. Descendre sur « OK » et validez l'évenement en appuyant sur OK de la télécommande.
6. Un symbole « P » est alors affché à coté du programme sélectionné.
7. Pour supprimer le rappel, appuyez une nouvelle fois sur la touche OK, le symbole « P » s'effacera pour indiquer que le l'évenement est annulé.

Note: Si le programme sélectionné est déjàCOMMENCE, il ne sera pas possible de le programme.

12. Données techniques

Tuner :

Plagede fréquence

Niveau de signal :

Type de connecteur :

Impedance :

Protection aux surtensions

Plage d'acquisition de fréquence:

à partir de la féquence nominale.

Temps d'acquisition du signal:

Plage de l'AFC:

Attenuation de return (Return loss): > 8dB

950MHz 2150MHz

-65 dBm à -25 dBm

prise F femelle (IEC 60169-24)

75 + / - 5%

5 KV

± 10 MHz

< 150 ms

± 2 MHz

Alimentation LNB :

Courant d'alimentation

Tension de polarité Verticale: 12.5 ~ 14 Volt

Tension de polarité Horizontale : 17 Volt ~ 19 Volt

Rapport cyclique DiSEqC:

Fréquence DiSEqC:

Amplitude DiSEqC:

Temps de transition DiSEqC : 10 ms ± 5ms

= 350 mA

50% ± 10%

22 kHz ± 2kHz

0.65 V +0.25V/- 0.1V

Démodulation DVB-S :

Constellation:

Débit Symbole d'entrée :

Décodeur Reed Solomon

FEC:

Longueur paquet :

QPSK

0.20, 0.25, 0.35

g e s t i n

10 - 30Mbaud

118/204 octets

1/2, 2/3, 3/4, 5/6, 7/8

64800 bits

des p il c

p i l c

Décodage MPEG :

Format du paquet de transport :

Modes de compression Video :

Modes de compression Audio gérés :

Fréquences d'échantillonnage :

Résolution Video SD :

MPEG-2 ISO/IEC 13818 (Specification du Transport

S t r e a m )

MPEG-2 Main Profile@Main Level pour un codage

M P E G - 2 S D

MPEG-1 Layer I, MPEG-1 Layer II

32 kHz, 44.1 kHz et 48 kHz

720 x 576i

Formats de TV et d'images :

4:3 (Normal) et 16:9 (Ecran large)

Sorties audio/video/donnees :

Peritel TV :

Peritel VCR/DVD-R

RCA

S/PDIF :

CVBS, RGB, Audio L/R

CVBS, Audio L/R

Audio L/R, Video composite

Audio numérique (Optique)

Généralités :

Température de fonctionnement :

Alimentation:

Consommation :

Dimensions :

P o i d s :

0\~ 40^

230 V / 50Hz

16w Max. (8W

260x 190x46

(8W Max en

mm

1,2Kg

veille)

Divers /

Code EAN :

Nom :

Référence :

3700113428025

LD 9000

8009000

13. Guide de dépannage

Si vous deviez rencontres des problèmes en utilisant le terminal LD 9000, ceux-ci peuvent avoir des origines diverses. Aidez-vous des consignes ci-dessous pour les identifier et les solutionner.

Symptôme Cause(s) possib( s ) / remède(s)
Le message « PAS DE SIGNAL » s'affiche à l'écran.	La chaîne séLECTIONnée a changé de fréquence. Vérifiéz vos connexions et/ou votre installation. Vote parabole a peut- être bougé. Il faudra certainement refaire un réglage.
La télécommande ne répond plus. Les pilés sont usées (remplacez-les). La télécommande n'est pas dirigée correctement ou vous étés situés trop loin de votre terminal.
Voyez l'image mais il n'y a pas de son.	Votre cordon péritel n'est pas correctement connecté ou est défectueux, essayez-en un autre. Le volume du terminal est au minimum. La fonction MUET (MUTE) est activée. Une bande son AC3 (Dolby digital 5.1) a été sélectionnée mais l' amplificateur connecté à la sortie audio numérique optique SPDIF n'est pas allumé. Rappel, en AC3, aucun son ne sort sur les sorties analogiques (péritels et RCA).
L' image apparait mais elle est pixillisée ou se fige (Formation de carrés dans l' image).	Le signal réceptionné par toute parabole est trop faible. Il faudra peut-être la réorienter ou ajouter un amplificateur. Une mauvaise connexion entre votre cable coaxial et votre fiche F est peut être à la source du problème.
Voyez inséréVote cette carte à puce mais le message « Insérer la carte » est affchéé.	Vérifiéz queVote cette carte est insérée correctement dans l'entrée prévue à cet effet. Vérifiéz que la puce de la carte est bien orientée vers le bas.
Le message « Recherche du signal » s'affiche	Vérifiéz vos connexions entre toute tête de réception etVote leur terminal. Vérifiéz la position de vote parabole. Réorientez là si nécessaire.
La liste et les numérodes des chânes ont subitement changé.	Votre LD 9000 possède une liste de chaînes favorite et une liste de chaîne générale. Pour résoudre le problème, il suffit peut-être de revenir sur la liste qui vous intéresse en utilisant la touche FAV de la télécommande.
Mon LD 9000 semble ne plus réagir normalément : Image figée, la télécommande ne fonctionne plus, les boutons de la face avant ne répondent plus...	Effectuez une extinction complète de l'appareil en le débranchant du secteur. Àprous quelques secondes, vous pouvez le rebrancher et le remettre en service.
Mon LD 9000 semble mal configuré ou des chaînes ont disparu ou certaines fonctions semblent bloquées...	De manière générale, il est bon de savoir qu'il est toujours possible de « nettoyer » vote LD 9000 de tous comportements étranges ou mauvaises configurations en effectuant une « Réinitialisation Complète » de l'ordinateil. Avant de contacterVote revendeur ou de returnerVote apparemil en SAV, il est souvent profitable de tenter une « Réinitialisation complète » qui bien souvent corrige certains problèmes...

14.Garantee

La garantie offerte par la société Lenson sur le LD 9000 ainsi que sur ses accessoires fournis (carte à puce et télécommande) se conforme aux dispositions légales à la date de l'achat.

15.Normes

Le marquage CE qui est attaché à ce produit signifie sa conformité aux directives EMC (2004/108/EC) et Directive de basse Tension EN 60065 (2002/95/EC).

Le terminal est conforme aux normes :

• EN 55013 +A14, EN 55022 :1998, EN 55020 :1999 et EN 55024 :1998+A1.

• EN 61000 part 4 - section 2, section 4 et section 11

http://www.tntsat.tv

Lenson

Mode d'emploi LD 9000 - Version 1.0 / Mars 2009

Sous réserve de modifications
