SPL300 - Vidéoprojecteur SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur LCD
Marque	Samsung
Modèle	SPL300
Résolution native	XGA (1024 x 768)
Luminosité	3000 lumens ANSI (max), 2200 lumens en mode Eco
Contraste	500:1
Diagonale d'image	40 à 300 pouces
Distance de projection	1 m à 10 m
Objectif	Zoom et mise au point manuels, F=1.65~1.93, f=18.5~22.5 mm
Correction trapézoïdale	Verticale ±30°
Lampe	Philips 220W, durée de vie 2000 h (normal) / 2500 h (Eco)
Alimentation	100~240 V CA, 50/60 Hz, consommation max. 300 W
Haut-parleurs intégrés	2 x 3 W stéréo
Connectivité	HDMI (compatible DVI), 2 x D-Sub 15 broches, S-Video, Vidéo composite, sortie audio, RS-232C
Dimensions (LxPxH)	291 x 289 x 127 mm
Poids	3,9 kg
Niveau sonore	30 dB (Eco), 32 dB (Normal), 35 dB (Luminosité)
Température de fonctionnement	5 °C à 35 °C
Filtre à air	Nettoyable et remplaçable, situé en dessous
Télécommande	Avec piles CR2025 (fournies)
Contenu de l'emballage	Guide d'installation rapide, CD, câble d'alimentation, câble D-Sub, télécommande, tissu de nettoyage

FOIRE AUX QUESTIONS - SPL300 SAMSUNG

Comment remplacer la lampe du projecteur Samsung SPL300 ?

Pour remplacer la lampe, débranchez d'abord le cordon d'alimentation et attendez au moins une heure que la lampe refroidisse. La lampe se trouve sur le côté gauche du projecteur. Retirez le cache en dévissant les vis, puis dévissez les deux vis de la lampe et retirez-la par la poignée. Installez la nouvelle lampe du même modèle (Philips 220W) et refermez le cache. Réinitialisez le compteur de la lampe via le menu si nécessaire.

Comment nettoyer le filtre à air du projecteur ?

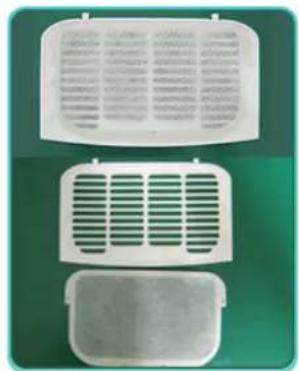

Éteignez le projecteur et débranchez-le. Placez le projecteur sur le côté pour accéder au filtre en dessous. Retirez le capot du filtre, nettoyez le filtre avec un petit aspirateur ou à l'eau courante, puis séchez-le complètement avant de le remettre en place. Après le nettoyage, réinitialisez la durée de vie du filtre dans le menu 'Réinitialiser la durée du filtre'.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que la télécommande est dirigée vers le récepteur du projecteur et qu'il n'y a pas d'obstacles. Remplacez les piles (CR2025) si nécessaire. Assurez-vous que l'indicateur STAND BY sur le projecteur est allumé. Évitez la lumière directe de lampes fluorescentes sur le capteur.

Pourquoi l'image projetée est-elle floue ?

Utilisez la bague de mise au point sur l'objectif pour ajuster la netteté. Vérifiez également que la distance de projection est adaptée (entre 1 et 10 mètres). Si l'image reste floue, nettoyez la lentille avec un chiffon doux sec.

Comment corriger une image déformée (trapèze) ?

Utilisez la fonction 'V. Keystone' (correction trapézoïdale verticale) disponible sur la télécommande ou dans le menu. Réglez avec les touches +/- pour redresser l'image.

Que signifient les voyants LED sur le projecteur ?

Le voyant STAND BY bleu indique le mode veille. LAMP bleu clignote lors du démarrage ou de l'arrêt. TEMP rouge clignote en cas de surchauffe. Consultez le tableau des LED dans le manuel pour les codes spécifiques. En cas de problème, vérifiez la ventilation et le filtre.

Comment basculer entre les sources d'entrée ?

Appuyez sur le bouton SOURCE de la télécommande ou du projecteur pour parcourir les entrées disponibles : HDMI, PC1, PC2, S-Video, Vidéo. Assurez-vous que le périphérique est correctement connecté et allumé.

L'écran reste bleu, aucune image n'apparaît. Que faire ?

Vérifiez que la source d'entrée sélectionnée correspond au câble connecté. Assurez-vous que les câbles sont bien branchés et que le périphérique externe est allumé. Si le problème persiste, testez avec une autre source.

Comment régler la luminosité et le contraste ?

Appuyez sur le bouton MENU, sélectionnez 'Image' (ou 'Picture'), puis ajustez les paramètres Luminosité, Contraste, Netteté, etc. Vous pouvez aussi choisir un mode d'image prédéfini (P.MODE) sur la télécommande pour une qualité optimale.

Où puis-je télécharger le manuel d'utilisation complet ?

Le manuel d'utilisation au format PDF est disponible gratuitement sur le site notice-facile.com. Vous pouvez le télécharger ou demander une traduction dans votre langue.

MODE D'EMPLOI SPL300 SAMSUNG

1 Consignes de sécurité 4 Utilisation 2 Présentation du produit 5 Dépannage Connexions 6 Autres informations

Consignes de sécurité

Consignes de sécurité

Utilisation

Présentation du produit

Dépannage

Connexions

Autres informations

Pour éviter toute blessure et tout dommage matériel, veuillez lire attentivement les consignes de sécurité suivantes et utiliser le produit conformément.

Avertissement

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou même la mort.

Attention

Le non-respect des instructions accompagnées de ce symbole peut entraîner des blessures ou des dommages matériels (au produit ou à toute autre propriété).

Instructions relatives à l'alimentation

[Les images n'ont qu'une valeur de référence et ne sont pas applicables à tous les cas (ni à tous les pays).]

Avertissement

Vérifiez que la prise est correctement branchée.

• Un branchement incorrect peut déclencher un incendie.

N'utilisez pas de prise murale mal fixée ni de câble d'alimentation endommagé.

• Vous risquez un choc électrique ou un incendie.

Ne touchez en aucune circonstance la prise d'alimentation avec les mains mouillées.

• Vous risquez un choc électrique.

Ne branchez pas plusieurs appareils sur une même prise murale.

• Vous risqueriez de déclencher un incendie.

Ne déposez pas d'objets lourds sur le cordon d'alimentation. Évitez de plier, de tirer ou de tordre le cordon d'alimentation.

• Vous risquez un choc électrique ou un incendie.

Avant de déplacer l'appareil, assurez-vous qu'il est éteint et débranchez le cordon d'alimentation de la prise secteur. Assurez-vous également que tous les câbles de connexion sont débranchés des autres appareils avant de déplacer le produit.

• Déplacer le produit sans débrancher le cordon d'alimentation peut endommager celui-ci et entraîner un risque de choc électrique ou d'incendie.

Pour déconnecter l'appareil du secteur, la prise doit être débranchée de la prise électrique du secteur. Par conséquent, la prise du secteur doit être en état de marche.

• Ceci peut causer un choc électrique ou un incendie.

Attention

Débranchez l'appareil en tenant la prise et non en tirant sur le cordon d'alimentation.

• Vous risqueriez de déclencher un incendie.

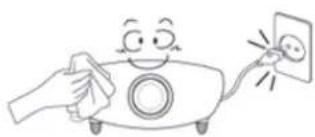

Débranchez l'appareil avant de le nettoyer.

• Vous risquez un choc électrique ou un incendie.

Instructions relatives	Instructions relatives	Instructions relatives à l'utilisation et à l'entretien
	|
à l'alimentation	à l'installation

Instructions relatives à l'installation

Avertissement

POUR ÉVITER TOUT RISQUE D'INCENDIE, VEILLEZ À GARDER CE PRODUIT LOIN DE BOUGIES OU D'AUTRES SOURCES DE FEU.

• Vous risqueriez de déclencher un incendie.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, ne laissez pas la partie avant de l'appareil dépasser.

Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un.

Tenez le cordon d'alimentation éloigné de tout radiateur.

La gaine du cordon électrique pourrait fondre, entraînant un risque de choc électrique ou d'incendie.

N'installez pas l'appareil dans des endroits exposés à l'huile, la fumée, l'humidité ou l'eau (pluie), ni dans un véhicule.

• Vous risquez un choc électrique ou un incendie.

N'installez pas l'appareil dans des endroits non ventilés, tels qu'une bibliothèque ou un placard mural.

• Cela pourrait causer un incendie ou endommager l'appareil.

N'installez pas l'appareil sur une surface non stable, par exemple sur un socle plus petit que l'appareil.

• Toute chute risquerait d'endommager l'appareil ou de blesser quelqu'un. Installez l'appareil sur une surface stable, car la partie avant est plus lourde.

En cas d'orage avec éclairs, éteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise secteur.

• Vous risquez un choc électrique ou un incendie.

Attention

Assurez-vous que les aérations de l'appareil ne sont pas bloquées par une nappe ou un rideau.

• Cela pourrait causer un incendie ou endommager l'appareil.

Faites attention lorsque vous placez l'appareil au sol.

• Vous risquez de l'endommager ou de vous blesser.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

• Vous risquez de l'endommager ou de vous blesser.

Conservez l'appareil hors de portée des enfants.

• La chute de l'appareil risquerait de les blesser. La partie avant de l'appareil étant plus lourde que la partie arrière, installez l'appareil sur une surface plate et stable.

1. L'utilisation et a

à l'alimentation

à l'installation

l'entretien

Avertissement

N'insérez pas d'objets en métal, de baguettes, de câbles, de vrilles ou de substances inflammables, telles que du papier et des allumettes, dans les orifices d'aération ou les portes auxiliaires de l'appareil.

• Vous risquez un choc électrique ou un incendie. Si de l'eau ou une autre substance étrangère pénètre dans l'appareil, éteignez-le, débranchez le cordon d'alimentation de la prise secteur et contactez un Centre de services.

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

Si l'appareil doit être réparé, contactez un Centre de services. Dans le cas contraire, vous risqueriez d'endommager l'appareil ou de vous électrocuter.

Conservez l'appareil à distance de tout aérosol chimique ou de toute substance du même type.

• Vous risqueriez de déclencher un incendie ou une explosion.

Ne placez pas de récipient contenant de l'eau, de vase, de boisson, de produit chimique, de petites pièces de métal ou d'objet lourd sur l'appareil.

• Si un objet ou du liquide pénétrait à l'intérieur de l'appareil, cela risquerait d'entraîner un choc électrique, un incendie ou des blessures.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

• En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne regardez jamais directement la lumière de la lampe située à l'avant de l'appareil et ne projetez jamais une image directement sur les yeux.

• Cela est très dangereux, surtout pour les enfants.

Lorsque vous ôtez les piles de la télécommande, veillez à ne pas les laisser à la portée des enfants qui pourraient les avaler. Tenez les piles hors de portée des enfants.

• En cas d'ingestion, consultez un médecin immédiatement.

Attention

Si l'appareil émet de la fumée ou un bruit inhabituel ou s'il dégage une odeur de brûlé, éteignez-le immédiatement, débranchez le cordon d'alimentation de la prise secteur et contactez un centre de services.

• Vous risquez un choc électrique ou un incendie.

S'il est encrassé ou sale, nettoyez-le.

• Vous risquez un choc électrique ou un incendie.

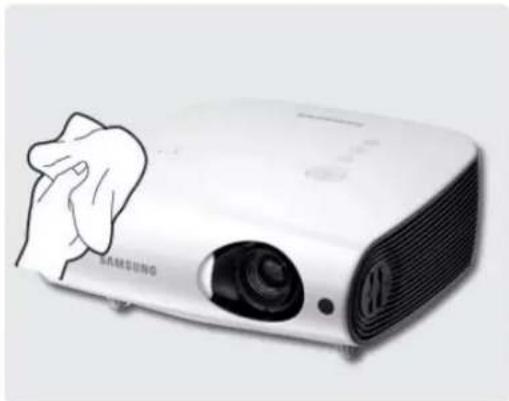

Nettoyez légèrement l'appareil à l'aide d'un chiffon doux et sec, après avoir débranché le cordon d'alimentation de la prise secteur.

N'utilisez pas de produit chimique pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du diluant à peinture, du produit anti-moustique, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

Si vous prévoyez de ne pas utiliser l'appareil pendant longtemps, débranchez-le.

• Vous risquez un choc électrique ou un incendie.

Veillez à contacter un centre de services homologué lorsque vous installez votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s'il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

• Si vous ne le faites pas, vous risquez d'endommager gravement votre écran.

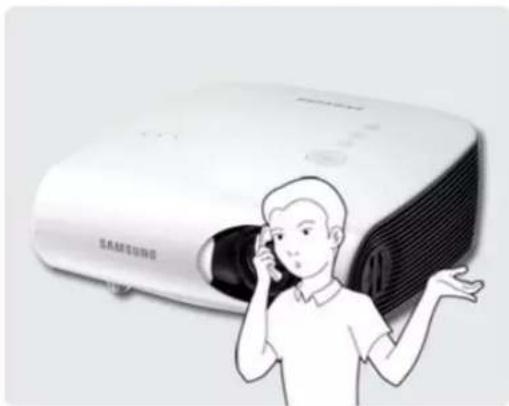

Si le produit tombe ou que son boîtier se casse, éteignez l'appareil et débranchez-le, car cela risquerait d'entraîner un choc électrique ou un incendie.

• Dans un tel cas, contactez un centre de services.

Utilisez uniquement les piles standard indiquées. N'utilisez pas de piles neuves avec des piles usées.

• Peut endommager ou provoquer une fuite de la pile et occasionner un incendie, des blessures ou des dégâts.

Veillez à placer votre télécommande sur une table ou un bureau.

• Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager le produit.

Comment éliminer ce produit (déchets d'équipements électriques et électroniques) - Europe uniquement

(Applicable dans les pays de l'Union européenne et dans d'autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets représentant des risques environnementaux et de santé publique, veillez à séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit - Europe uniquement

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Projecteur LCD SP-L300

| Caractéristiques du produit | Vues du produit | Télécommande | Caractéristiques techniques du produit |

Caractéristiques du produit

01 Moteur optique doté d'une nouvelle technologie LCD

• Un écran 1024 x 768 a été adapté. Utilise un écran 3P-LCD. Écran lumineux de 3000 lumens.
• Design compact et léger, en carbonate.

02 Bruit du ventilateur réduit

• Réduit le bruit généré par le ventilateur du produit en optimisant la circulation d'air interne et la structure de l'installation du ventilateur.

03 Différentes bornes d'entrée

Améliore la connectivité aux périphériques en fournissant différentes bornes, telles que les bornes HDMI (signal DVI/PC pris en charge), 2 D-Sub 15 broches, S-Video et Vidéo.

Sortie audio

L'appareil est équipé de deux haut-parleurs stéréo (gauche et droit) ; un égaliseur 5 bandes est pris en charge.

03 Réglages par l'utilisateur

• Cette unité permet un réglage individuel des portes d'entrée. L'unité dispose d'un diagramme de référence pouvant être utilisé pour le positionnement et le réglage.

| Caractéristiques du produit | Vues du produit | Télécommande | Caractéristiques techniques du produit |

Vues du produit

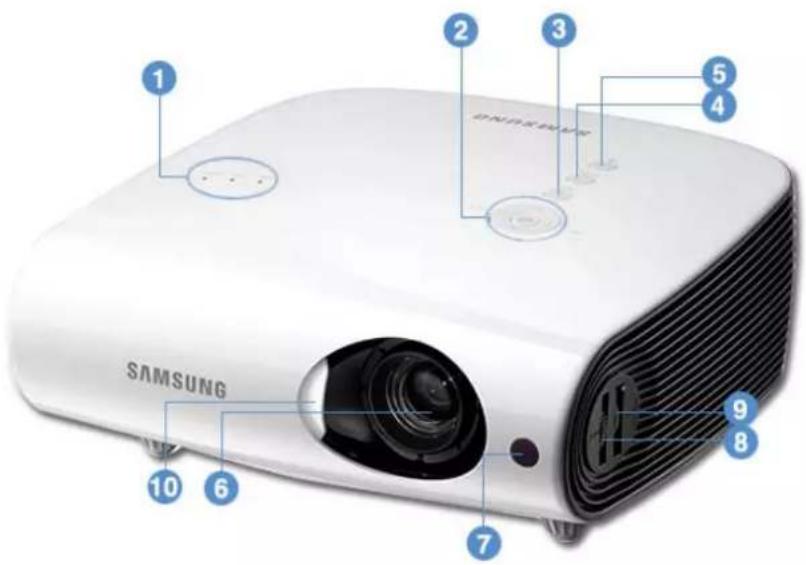

Partie avant/supérieure

1. Voyants
2. STAND BY (LED bleue)
3. LAMP (LED bleue) - TEMP (LED rouge)

Reportez-vous aux indications des LED. 2. Bouton Select and Move

Règle le volume.

Utilisez ce bouton pour déplacer ou sélectionner un élément dans un menu.

1. Bouton MENU

Utilisez ce bouton pour entrer ou quitter un menu ou pour avancer dans un menu.

1. Bouton SOURCE

Permet de sélectionner les signaux d'entrée des sources externes.

1. Bouton POWER

Permet de mettre le projecteur sous et hors tension.

1. Lentille
2. Récepteur du signal de la télécommande
3. Bague de mise au point

Pour régler la mise au point.

1. Bouton de zoom

Utilisé pour agrandir ou réduire la taille de l'image.

10. Cache-objectif

Contenu de l'emballage

Guide d'installation rapide

Carte de garantie /

Carte d'enregistrement

(N'est pas disponible dans toutes les

agences)

CD du manuel utilisateur

Câble d'alimentation

Câble D-Sub

Télécommande/1 pile (CR2025)

(N'est pas disponible dans toutes les

agences)

Tissu de nettoyage

Indications des LED

Le voyant est allumé O : Le voyant clignote C : Le voyant est éteint

STAND

BY

LAMP TEMP Informations

O

O

Si vous appuyez sur le bouton POWER de la télécommande ou du projecteur, l'écran s'affiche en 30 secondes.

● ● Le projecteur se trouve en conditions de fonctionnement normal.

Cet état apparaît lorsque le projecteur prépare une opération après une pression sur le bouton POWER du projecteur ou de la télécommande.

Le bouton POWER est actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l'intérieur du projecteur. (fonctionne pendant 30 secondes environ)

Reportez-vous à la mesure 1 ci-dessous si le ventilateur de refroidissement à l'intérieur du projecteur ne fonctionne pas dans des conditions normales.

Reportez-vous à la mesure 2 ci-dessous si le cache de la lampe n'est pas correctement fermé.

C

0

Indique que le cache-objectif ne s'ouvre pas complètement. Reportez-vous à la mesure 3 ci-dessous.

0

Indique que l'appareil est passé en mode Refroidissement car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 4.

O

O

0

Indique que l'appareil est automatiquement mis hors tension car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 5 ci-dessous.

0

C

0

Un problème est survenu avec le fonctionnement de la lampe. Reportez-vous à la mesure 6.

● ● Expiration de la durée de vie de la lampe. Reportez-vous à la mesure 7.

0

L'alimentation du produit ne fonctionne pas correctement. Contactez un centre de services.

Résolution des problèmes de témoin

Classification Etat Mesures

Mesure 1

Lorsque le système du ventilateur de refroidissement n'est pas

Si le problème persiste après avoir débranché et rebranché le cordon d'alimentation et remis le projecteur sous tension, contactez-vous

	en conditions de fonctionnement normal.	fournisseur ou notre centre de services.
Mesure 2	Lorsque le cache de la lampe n'est pas correctement fermé ou lorsque le système de capteurs n'est pas en conditions de fonctionnement normal.	Vérifier que les vis situées sur le côte du projeteur sont correctement serrées. Si c'est le cas, veuillez contacter votre distributeur ou un centre de services.
Mesure 3	État indiquant que le cache-objectif n'est pas complètement ouvert.	Ouvrez-le complètement.Si le cache-objectif n'est pas complètement ouvert pendant l'utilisation du projeteur, la video et l'audio sont tous deux automatiquement désactivés.Si cet état persististe durant dix minutes, le projeteur s'était automatiquement.
Mesure 4	Indique que l'apparoil est passé en mode Refroidissement car la température interne du projeteur a augmenté et dépasse la limite de maintenance.	Si la température interne du projeteur augmente et dépasse la limite de maintenance, celui-ci passes en mode Refroidissement, puis s'était automatiquement.*Mode Refroidissement: indique que la vitesse du ventilateur a augmenté et que la lampe du projeteur est passée de force en mode Economie.Vérifie que l'orifice de ventilation du projeteur n'est pas abstruè.Vérifie que le filtre à air n'est pas encrassé. Nettoyez-le, le cas échéant.Vérifie que la température ambiente n'est pas supérieure à la plaque de températures standard du projeteur.Faibles suffisamment refroidir le projeteur et faites-le fonctionner à nouveau.
Mesure 5	Si la température interne du projeteur dépasse la limite, ce dernier s'était automatiquement.	Vérifie que l'orifice de ventilation du projeteur n'est pas abstruè.Vérifie que le filtre à air n'est pas encrassé. Nettoyez-le, le cas échéant.Vérifie que la température ambiente n'est pas supérieure à la plaque de températures standard du projeteur.Faibles suffisamment refroidir le projeteur et faites-le fonctionner à nouveau.Si vous nevez remplancer la lampe, contactez le distributeur ou le centre de services.
Mesure 6	La lampe fonctionnelle mal après une mise hors tension incorrecte ou après une mise hors tension suivie immédiattement d'une mise sous tension du projeteur.	Melterez le projeteur hors tension, attendez qu'il refroidisse et mettez-le de nouveau sous tension pour le faire fonctionner. Si le même problème se produit de façon continue, contactez le distributeur ou le centre de services.
Mesure 7	Lorsque l'écran s'assombrit	Vérifie la durée de vie de la lampe sur l'écran d'informations. Si vous nevez remplancer la lampe, contactez le distributeur ou le centre de services.

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l'appareil.

Son fonctionnement peut être bruyant, ce qui n'affecte en rien les performances du produit. Les nuisances

sonores ne peuvent être invoquées comme motif d'échange ou de remboursement.

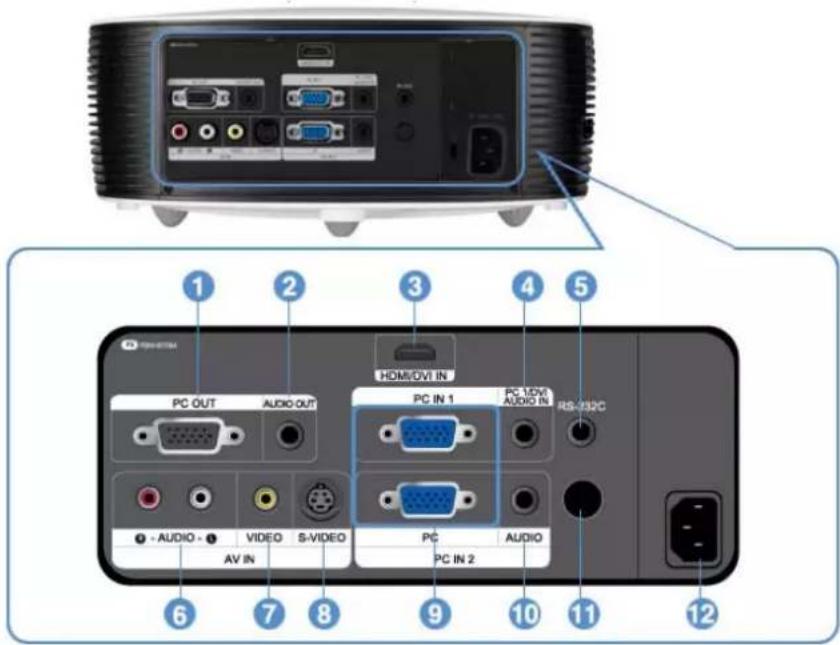

1. Port PC OUT
2. Port d'entrée [AV IN] VIDEO
3. Port AUDIO OUT
4. Port d'entrée [AV IN] S-VIDEO
5. Port d'entrée HDMI/DVI IN
6. Port d'entrée PC IN 1,2
7. Port d'entrée PC 1/DVI AUDIO IN 10. Port d'entrée [PC IN2] AUDIO
8. Port RS-232C (pour les bornes d'entrée de service) 11. Récepteur du signal de la télécommande
9. Port d'entrée [AV IN] R-AUDIO-L 12. Port d'entrée POWER

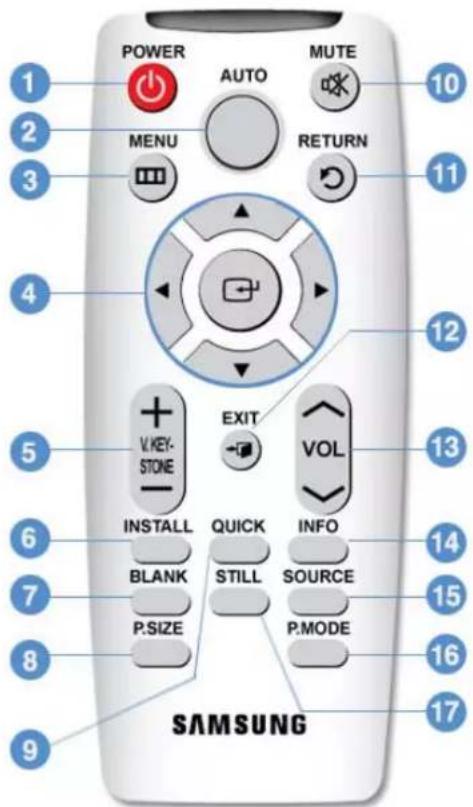

Télécommande

1. Bouton POWER ( )
2. Bouton AUTO
3. Bouton MENU (10)
4. Bouton Move (▲▼▲▶)/
5. Bouton V. KEystone (VERTICAL KEystone)
6. Bouton INSTALL
7. Bouton BLANK
8. Bouton P.SIZE
9. Bouton QUICK
10. Bouton MUTE
11. Bouton RETURN
12. Bouton EXIT

1. Bouton VOL
2. Bouton INFO
3. Bouton SOURCE
4. Bouton P.MODE
5. Bouton STILL
6. POWER ( )

Permet d'allumer le projecteur.

2. AUTO

Règle automatiquement le paramètre Picture. Disponible en mode PC uniquement.

1. MENU (D)

Pour afficher le menu à l'écran.

1. Move (▲▼▲)

Pour déplacer ou sélectionner les éléments de menu.

5. V. KEYSTONE (VERTICAL KEYSTONE +/-)

Rétablit l'image quand elle est déformée ou inclinée.

1. INSTALL

Pour retourner ou inverser l'image projetée.

1. BLANK

Permet de couper temporairement la vidéo et l'audio.

Position relâchée lorsque tout bouton autre que le bouton POWER est enfoncé.

8. P. SIZE

Pour régler la taille de l'image à l'écran.

1. QUICK

Pour la sélection rapide du dernier menu utilisé.

1. MUTE (

Permet de couper temporairement le son.

Pour rétablir le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton - VOL +.

1. RETURN (D)

Revient au menu précédent.

1. EXIT

Pour supprimer le menu à l'écran.

1. VOL

Règle le volume.

1. INFO

Pour contrôler les signaux de source, la configuration de l'image, le réglage de l'écran PC et la durée de vie de la lampe.

15. SOURCE

Permet de passer du téléviseur à l'entrée externe, et inversement.

16. P.MODE

Pour sélectionner le mode image.

17. STILL

Pour voir les images figées.

| Caractéristiques du produit | Vues du produit | Télécommande | Caractéristiques techniques du produit |

Caractéristiques techniques du produit

La conception et les spécifications du produit sont susceptibles d'être modifiées sans préavis pour une meilleure performance.

Model SP-L300
Ecran 0.63 pouce 3P LCD
Résolution XGA (1024 x 768)
Rapport d'aspect 4:3
Luminosite 3.000 Lumen ANSI max. (Eco 2.200 lumen)
Contraste Max. 500:1
Taille de la diagonale de l'écran 40 - 300 pouce
Plage de projection 1 m - 10 m
Réglage du zoom Manuel
Réglage de la mise au point Manuel
Lentille F=1.65~1.93, f=18.5mm~22.5mm
Ratio de zoom 1:1,2
Distorsion trapézoidal Vertical (±30°)
Lampe	Consommation electrique	220W (Normal : 200W, Eco : 152W)
	Durée de vie 2.000 heures (mode Eco : 2.500 heures)
	D-Sub 15p x 2	RVB analogique, YpbPr analogique
Borne d'entrée	HDMI	RVB numérique, YcbCr numérique
	Mini DIN x 1	S-Viséo
	RCA x 1	Viséo composite
Haut-parleur		3W x 2 (Stereo)
Alimentation	Consommation electrique	Max. 300 W
	Tension	100~240V AC, 50/60Hz
Bruit		Eco : 30dB, Normal : 32dB, Luminosite : 35dB
Dimensions		291 mm() x 289 mm(P) x 127 mm(H)
		11,5 inches(W) x 11.4 inches(D) x 5 inches(H)
Poids		3.9 Kg / 8.6 lb
Environnement de l'utilisateur	En fonctionnement Stockage	Température : 5 °C ~ 35 °C (41 °F ~ 95 °F), Humidité : 20 % ~ 80 % (Sans condensation)
		Temperatures : -10 °C ~ 60 °C (-14 °F ~ 140 °F) Humidité : 10 % ~ 90 % (Sans condensation)

Enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d'ondes électromagnétiques que la classe A.

L'écran LCD utilisé sur le projecteur LCD est constitué de centaines de milliers de pixels fins. Comme d'autres périphériques d'affichage vidéo, l'écran LCD peut contenir des pixels défectueux (pixels morts) qui ne fonctionnent pas. Lors de l'envoi d'un produit, les conditions d'identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l'écran et par notre entreprise, dans le respect des normes applicables en la matière. La qualité globale et la durée de vie d'un écran représentant quelques pixels morts ne sont pas affectées.

Caractéristiques

Synchronisation du PC (D-Sub/HDMI)

Format Résolution			Fréquence horizontalé (kHz)	Fréquence verticale (Hz)	Fréquence de pixel (MHz)
IBM	640 x 350	70Hz	31,469	70,086	25,175
IBM	640 x 480	60Hz	31,469	59,940	25,175
IBM	720 x 400	70Hz	31,469	70,087	28,322
VESA	640 x 480	60Hz	31,469	59,940	25,175
MAC	640 x 480	67Hz	35,000	66,667	30,240
VESA	640 x 480	70Hz	35,000	70,000	28,560
VESA	640 x 480	72Hz	37,861	72,809	31,500
VESA	640 x 480	75Hz	37,500	75,000	31,500
VESA	720 x 576	60Hz	35,910	59,950	32,750
VESA	800 x 600	56Hz	35,156	56,250	36,000
VESA	800 x 600	60Hz	37,879	60,317	40,000
VESA	800 x 600	70Hz	43,750	70,000	45,500
VESA	800 x 600	72Hz	48,077	72,188	50,000
VESA	800 x 600	75Hz	46,875	75,000	49,500
MAC	832 x 624	75Hz	49,726	74,551	57,284
VESA	1024 x 768	60Hz	48,363	60,004	65,000
VESA	1024 x 768	70Hz	56,476	70,069	75,000
VESA	1024 x 768	72Hz	57,672	72,000	78,434
VESA	1024 x 768	75Hz	60,023	75,029	78,750
VESA	1152 x 864	60Hz	53,783	59,959	81,750
VESA	1152 x 864	70Hz	63,000	70,000	96,768
VESA	1152 x 864	72Hz	64,872	72,000	99,643
VESA 1152 x 864 75Hz 67,500 75,000 108,000
VESA	1280 x 720	60Hz	44,772	59,855	74,500
VESA	1280 x 720	70Hz	52,500	70,000	88,040
VESA	1280 x 720	72Hz	54,072	72,000	91,706
VESA	1280 x 720	75Hz	56,456	74,777	95,750
VESA	1280 x 768	60Hz	47,776	59,870	79,500
VESA 1280 x 768 75Hz 60,289 74,893 102,250
VESA	1280 x 800	60Hz	49,702	59,810	83,500
VESA 1280 x 800 75Hz 62,795 74,934 106,500
VESA 1280 x 960 60Hz 60,000 60,000 108,000
VESA 1280 x 960 70Hz 69,930 70,000 120,899
VESA 1280 x 960 72Hz 72,072 72,000 124,540
VESA 1280 x 960 75Hz 75,231 74,857 130,000
VESA 1280 x 1024 60Hz 63,981 60,020 108,000
VESA 1280 x 1024 70Hz 74,820 70,000 128,343
VESA 1280 x 1024 72Hz 76,824 72,000 132,752
VESA 1280 x 1024 75Hz 79,976 75,025 135,000
VESA 1400 x 1050 60Hz 65,317 59,978 121,750
VESA 1440 x 900 60Hz 55,935 59,887 106,500
VESA 1440 x 900 75Hz 70,635 74,984 136,750
VESA 1600 x 1200 60Hz 75,000 60,000 162,000

Pour les résolutions présentées ci-dessus, si un signal ayant une résolution inférieure ou supérieure à 1024x768 est entré, le circuit de mise à l'échelle, situé dans le projecteur, le convertit à la résolution 1024x768.

Synchronisation AV (D-Sub)

Format Résolution Balayage
BT.601 SMPTE 267M 480i 59,9Hz Entrelacé
BT.1358 SMPTE 293M	480p	59,94Hz	Progressif
BT.601 576i 50Hz Entrelacé
BT.1358 576p 50Hz Progressif
SMPTE 296M	720p 59,94Hz/60Hz Progressif
	720p 50Hz Progressif
BT.709 SMPTE 274M	1080i	59,94Hz/60Hz	Entrelacé
	1080i	50Hz Entrelacé

Synchronisation AV (HDMI)

Format		Résolution	Balayage	Fréquence horizontal (kHz)	Fréquence verticale (Hz)	Fréquence de pixel (MHz)
EIA-861	Format1	640 x 480	Progressif	59,940	31,469	25,175
EIA-861	Format1	640 x 480	Progressif	60,000	31,500	25,200
EIA-861	Format2,3	720 x 480	Progressif	59,940	31,469	27,000
EIA-861	Format2,3	720 x 480	Progressif	60,000	31,500	27,027
EIA-861	Format4	1280 x 720	Progressif	59,939	44,955	74,175
EIA-861	Format4	1280 x 720	Progressif	60,000	45,000	74,250
EIA-861	Format5	1920 x 1080	Entrelacé	59,939	33,716	74,175
EIA-861	Format5	1920 x 1080	Entrelacé	60,000	33,750	74,250
EIA-861	Format17,18	720 x 576	Progressif	50,000	31,250	27,000
EIA-861	Format19	1280 x 720	Progressif	50,000	37,500	74,250
EIA-861	Format20	1920 x 1080	Entrelacé	50,000	28,125	74,250

Synchronisation AV (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

Projecteur LCD

SP-L300

SAMSUNG

Connexions

Précautions

Vue d'ensemble

Connexions

Utilisation

Dépannage

Informations complémentaires

Liste de contrôle avant de signaler un problème

Installation et branchement

Symptômes Dépannage

Absence de tension.

Je souhaite installer mon projecteur au plafond.

La source externe n'est pas sélectionnée.

• Vérifiez la connexion du câble d'alimentation.
• Le support d'installation au plafond est vendu séparément. Contactez votre distributeur local. Assurez-vous que le câble de branchement (vidéo) est correctement connecté au port correspondant. S'il n'est pas correctement branché, le périphérique n'est pas disponible.

Menu et télécommande

Symptômes Dépannage

La télécommande ne fonctionne pas.

• Vérifiez que votre télécommande se trouve à un angle et une distance corrects. Retirez tous les obstacles se trouvant entre la télécommande et le produit.
• Un éclairage direct avec 3 lampes à incandescence ou toute autre pièce d'éclairage sur le télécapteur du projecteur peut affecter la sensibilité et entraîner un dysfonctionnement de la télécommande.
• Vérifiez la batterie de votre télécommande.
• Vérifiez que l'indicateur situé sur la partie supérieure du projecteur est allumé.

Je ne parviens pas à sélectionner un menu.

• Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.

Écran et source externe

Symptômes Dépannage

Impossible de voir les images.

Assurez-vous que le cordon d'alimentation du projecteur est en place. Assurez-vous que la source d'entrée adéquate est sélectionnée. - Vérifiez que les connecteurs sont correctement raccordés à l'arrêt du projecteur. - Vérifiez les piles de la télécommande. Assurez-vous que les paramètres ne sont pas réglés au minimum. - Réglez la luminosité et le contraste.

Couleur non satisfaisante.

Effectuer la mise au point.

Les images sont floues.

• Contrôlez que la distance de projection n'est ni trop importante, ni trop restreinte par rapport à l'écran.

Bruit étrange.

Si un son étrange persiste, contactez notre centre de service.

La LED de fonctionnement est allumée.

• Prenez les mesures nécessaires en vous référant au contenu de la section Dysfonctionnement de la LED de fonctionnement - Contremesures.

Des lignes apparaissent sur l'écran.

• Des lignes peuvent survenir en mode PC en cas d'incohérence de fréquence. Réglez la fréquence verticale de votre carte vidéo sur la propriété d'affichage avancée.

Impossible de voir l'image depuis les périphériques externes.

Seul un écran bleu apparaît.

L'écran apparaît en noir et blanc ou avec des couleurs étranges/l'écran est trop foncé ou trop clair.

• Vérifiez le fonctionnement du périphérique externe et vérifiez que les paramètres tels que Luminosité et Contraste, etc. du menu du projecteur ont été modifiés. Veillez à ce que les périphériques externes soient correctement branchés. Vérifiez à nouveau les câbles de connexion.
• Les éléments réglables du menu Personnaliser image sont correctement réglés.
• Revenez aux réglages par défaut si vous souhaitez restaurer les valeurs par défaut.

VIDÉOPROJECTEUR LCD

SP-L300

Précautions d'entretien

Nettoyage de l'extérieur et de la lentille du projecteur

Nettoyez le projecteur à l'aide d'un chiffon doux et sec.

Ne nettoyez pas le projecteur à l'aide d'une substance inflammable, telle que du benzène, du diluant pour peinture ou avec un chiffon mouillé, car cela pourrait causer des problèmes. Ne touchez pas le projecteur avec un ongle ou un objet pointu, vous risqueriez d'en rayer la surface.

Nettoyage de l'intérieur du projecteur

Pour nettoyer l'intérieur du projecteur, faites appel à un centre de services ou à un distributeur. (Charge) Contactez votre distributeur ou un centre de services si de la poussière ou une autre substance a pénétré à l'intérieur du projecteur.

Remplacement de la lampe

Attention au remplacement de la lampe

La lampe du projecteur est remplaçable. Pour un meilleur fonctionnement, remplacez la lampe en fonction de la durée d'utilisation. Vous pouvez afficher la durée d'utilisation de la lampe dans l'écran d'informations (bouton INFO). Utilisez la lampe conseillée pour le remplacement. Les caractéristiques de la lampe sont définies dans le manuel d'utilisation. Remplacez par le même modèle que celui fourni avec le projecteur.

• Nom du modèle de lampe : 220W Philips fusion lamp Fabricant : Philips Lighting
• Pour toute question relative à l'achat d'une lampe, reportez-vous à la section 'Contactez SAMSUNG WORLDWIDE'.

Contrôlez que le cordon d'alimentation est débranché avant de remplacer les lampes. La température de la lampe reste élevée, même après avoir débranché le cordon d'alimentation. Laissez-la refroidir au moins 1 h avant de la remplacer. La lampe est située à l'arrière gauche de votre projecteur. Avant de retourner le projecteur pour changer la lampe, couvrez-le d'un tissu doux et posez-le sur une surface plane. Ne placez pas l'ancienne lampe à proximité d'objets inflammables et tenez-la hors de portée des enfants. Il existe un risque de blessure ou de brûlure. Enlevez les saletés ou les corps étrangers autour ou à l'intérieur de la lampe en utilisant un aspirateur adapté. Lors de la manipulation de la lampe, évitez de la toucher, sauf par ses poignées. Si vous manipulez la lampe de manière incorrecte, cela peut affecter la qualité d'image et raccourcir la durée de vie de l'écran.

Le projecteur a été conçu pour ne pas fonctionner si le capot de la lampe n'est pas complètement remonté après le remplacement de la lampe. Si le projecteur ne fonctionne pas normalement, vérifiez l'état de fonctionnement de la LED.

Procédure de remplacement de la lampe

La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement. En regardant depuis l'avant, la lampe se trouve sur le côté gauche du projecteur. Le type de lampe varie selon le model code du produit acheté. Vérifiez donc le model code lorsque vous achetez une lampe. Lorsque vous remplacez la lampe, vérifiez d'abord le model code du produit acheté et référez-vous aux instructions de remplacement appropriées. Le model code se trouve sur l'étiquette fixée au fond ou à l'arrière de la boîte ou du produit.

Type 1 (Model Code : SPL300WX/ * *)

Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

Ôtez les deux (2) vis illustrées. Retirez la poignée de la lampe du projecteur, comme indiqué sur la figure ci-dessous.

Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

Ôtez les deux (2) vis illustrées. Retirez la poignée de la lampe du projecteur, comme indiqué sur la figure ci-dessous.

L'assemblage d'une nouvelle lampe se fait dans l'ordre inverse de celui du désassemblage.

Remplacement et nettoyage du filtre

Précautions à prendre lors du remplacement du filtre du projecteur

Le filtre est situé au bas du projecteur. Coupez l'alimentation du projecteur et débranchez le cordon d'alimentation une fois l'appareil suffisamment refroidi.

S'il ne l'est pas suffisamment, la chaleur interne de l'appareil pourrait en endommager les composants.

De la poussière peut se déposer lors du remplacement du contrôle. Pour toute question relative à l'achat d'un filtre, reportez-vous à la section 'Contactez SAMSUNG WORLDWIDE'.

Étapes de remplacement ou de nettoyage du filtre du projecteur.

Coupez l'alimentation du projecteur et débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi.

Placez le produit de manière à ce que le bas soit dirigé vers le haut, puis retirez le capot du filtre dans le sens de la flèche.

3. Remplacez ou nettoyez le filtre.

Lorsque vous placez le bas du produit vers le haut, veillez à poser

un chiffon doux sur le sol afin d'éviter toute rayure.

Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou nettoyez-le sous l'eau courante. Veillez alors à bien sécher le filtre. L'humidité peut en effet entraîner la corrosion du filtre. Le filtre doit être remplacé si vous ne parvenez pas à en éliminer la poussière ou s'il est déchiré. Assurez-vous de sélectionner l'option Réinitialiser la durée du filtre après avoir remplacé ou nettoyé le filtre du projecteur.

Ouvertures de ventilation

Emplacement des ouvertures de ventilation : Les ouvertures de ventilation sont situées sur les côtés droit et gauche, ainsi que sur le bas du projecteur.

Précautions d'entretien | Contactez SAMSUNG WORLDWIDE | Droits

Contactez SAMSUNG WORLDWIDE

Si vous avez des questions ou des commentaires liés aux produits Samsung, veuillez contacter le centre d'assistance à la clientèle SAMSUNG.

North America

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx

Latin America
ARGENTINE 0800-333-3733 http://www.samsung.com/ar
BRAZIL	0800-124-421 4004-0000	http://www.samsung.com/br
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl
COLOMBIA 01-8000112112 http://www.samsung.com/co
COSTA RICA	0-800-507-7267	http://www.samsung.com/latin
ECUADOR	1-800-10-7267	http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

HONDURAS 800-7919267 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

NICARAGUA 00-1800-5077267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe
AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	http://www.samsung.com/at
BELGIUM	02 201 2418	http://www.samsung.com/ be (Dutch) http://www.samsung.com/ be_fr (French)
CZECH REPUBLIC	800 - SAMSUNG (800-726786)	http://www.samsung.com/cz
	Distributor pro Českou republik: Samsung Zrt., Česká organizačni složka, Oasis Florec, Sokolov ská394/17, 180 00, Praha 8
DENMARK 8 - SAMSUNG(7267864)	http://www.samsung.com/dk
EIRE	0818 717 100	http://www.samsung.com/ ie
FINLAND	30 - 6227 515	http://www.samsung.com/ fi
FRANCE	01 4863 0000	http://www.samsung.com/ fr
GERMANY	01805 - SAMSUNG (7267864, € 0.14/Min)	http://www.samsung.de
HUNGARY	06-80-SAMSUNG (726-7864)	http://www.samsung.com/hu
ITALIA	800-SAMSUNG (726-7864) http://www.samsung.com/ it
LUXEMBURG	02 261 03 710	http://www.samsung.com/ lu
NETHERLANDS	0900-SAMSUNG (0900-7267864) (€ 0.10/Min)	http://www.samsung.com/ nl
NORWAY	3 - SAMSUNG(7267864)	http://www.samsung.com/ no
POLAND	0 801 1SAMSUNG (172678) 022 - 607 - 93 - 33	http://www.samsung.com/ pl
PORTUGAL	808 20 - SAMSUNG (7267864)	http://www.samsung.com/ pt
SLOVAKIA	0800-SAMSUNG (726-7864)	http://www.samsung.com/ sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com/es
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com/ se
SWITZERLAND	0848 - SAMSUNG(7267864, CHF 0.08/min)	http://www.samsung.com/ch
U.K	0845 SAMSUNG (7267864)	http://www.samsung.com/uk

CIS
BELARUS	810-800-500-55-500
ESTONIA	800-7267	http://www.samsung.com/ee
LATVIA	8000-7267	http://www.samsung.com/lv
LITHUANIA	8-800-77777	http://www.samsung.com/lt
MOLDOVA 00-800-500-55-500
KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.com/ kz_ru
KYRGYZSTAN 00-800-500-55-500
RUSSIA 8-800-555-55-55 http://www.samsung.ru
TADJIKISTAN 8-10-800-500-55-500
UKRAINE 8-800-502-0000		http://www.samsung.com/ ua http://www.samsung.com/ ua_ru
UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com/ kz_ru

Asla Pacific
AUSTRALIA 1300 362 603 http://www.samsung.com/ au
CHINA	400-810-5858 010-6475 1880	http://www.samsung.com/ cn
HONG KONG 3698 - 4698		http://www.samsung.com/ hk http://www.samsung.com/ hk_en/
INDIA	3030 8282 1-800-3000-8282 1800 110011	http://www.samsung.com/ in
INDONESIA 0800-112-8888 http://www.samsung.com/ id
JAPAN 0120-327-527	http://www.samsung.com/ jp
MALAYSIA	1800-88-9999	http://www.samsung.com/ my
NEW ZEALAND	0800 SAMSUNG (0800 726 786)	http://www.samsung.com/ nz
PHILIIPPINES	1-800-10-SAMSUNG(726-7864) 1-800-3-SAMSUNG(726-7864) 1-800-8-SAMSUNG(726-7864) 02-5805777	http://www.samsung.com/ ph
SINGAPORE	1800-SAMSUNG(726-7864)	http://www.samsung.com/ sg
THAILAND	1800-29-3232, 02-689-3232	http://www.samsung.com/ th
TAIWAN	0800-329-999	http://www.samsung.com/ tw
VIETNAM	1 800 588 889	http://www.samsung.com/ vn

Middle East & Africa
SOUTH AFRICA	0860-SAMSUNG(726-7864)	http://www.samsung.com/za
TURKEY	444 77 11	http://www.samsung.com/tr
U.A.E	800-SAMSUNG(726-7864) 8000-4726	http://www.samsung.com/ae

Précautions d'entretien Contactez SAMSUNG WORLDWIDE Droits

Droits

Les informations contenues dans ce document sont soumises à des changements sans préavis.

© 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Toute reproduction effectuée sans l'autorisation écrite de Samsung Electronics Co., Ltd. est strictement interdite.

Samsung Electronics Co., Ltd. ne pourra pas être tenu pour responsable des erreurs contenues dans le présent document, ni pour les dommages accidentels ou induits résultant de la fourniture, des performances ou de l'utilisation de ce matériel.
