Type de produit	Projecteur
Marque	Samsung
Modèle	SP-L201
Technologie d'affichage	DLP
Résolution native	SVGA (800 x 600)
Luminosité	2000 lumens ANSI
Taux de contraste	2000:1
Durée de vie de la lampe	Jusqu'à 4000 heures (mode normal)
Rapport de projection	1,95 – 2,15:1
Taille d'image	30 à 300 pouces
Entrées	VGA, HDMI, Composite, S-Video, Audio
Dimensions (L x P x H)	300 x 220 x 90 mm
Poids	2,5 kg
Alimentation	100-240 V CA, 50/60 Hz
Consommation électrique	250 W (max)
Niveau sonore	32 dB (mode économique)
Entretien et nettoyage	Nettoyage du filtre à air, remplacement de la lampe
Sécurité	Verrouillage Kensington, mot de passe
Pièces détachées disponibles	Lampe de rechange, filtre à air
Réparabilité	Indice de réparabilité estimé à 7,1/10
Garantie	2 ans

FOIRE AUX QUESTIONS - SP-L201 SAMSUNG

Comment remplacer la lampe du projecteur Samsung SP-L201 ?

Éteignez le projecteur et débranchez-le. Attendez que la lampe refroidisse. Ouvrez le volet de la lampe à l'arrière, dévissez les vis de fixation, retirez l'ancienne lampe et insérez la nouvelle. Revissez et refermez le volet. Réinitialisez le compteur de la lampe dans le menu.
Consultez la notice pour les références compatibles.

Comment nettoyer le filtre à air ?

Le filtre à air se trouve sur le côté du projecteur. Retirez-le délicatement et aspire la poussière avec un aspirateur ou rincez-le à l'eau tiède savonneuse. Séchez-le complètement avant de le remettre.
Un filtre encrassé peut provoquer une surchauffe.

Comment connecter un ordinateur au projecteur ?

Utilisez un câble VGA ou HDMI selon les ports disponibles. Branchez une extrémité sur l'ordinateur, l'autre sur le projecteur. Sélectionnez la source correspondante via le bouton Source de la télécommande ou du panneau de contrôle.

L'écran affiche 'Aucun signal', que faire ?

Vérifiez que le câble est bien connecté aux deux extrémités. Assurez-vous que la source (PC, DVD, etc.) est allumée. Essayez un autre câble ou un autre port. Appuyez sur le bouton Source pour parcourir les entrées.

Comment ajuster la distorsion trapézoïdale (keystone) ?

Utilisez les touches Keystone sur la télécommande ou le panneau. Appuyez sur Menu, allez dans Image puis Keystone. Ajustez avec les flèches horizontalement ou verticalement jusqu'à obtenir une image rectangulaire.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez les piles : insérez-les correctement en respectant les polarités. Remplacez-les si nécessaire. Assurez-vous qu'aucun obstacle ne bloque le faisceau infrarouge entre la télécommande et le capteur du projecteur. Essayez de pointer directement vers l'avant du projecteur.

Le projecteur s'éteint tout seul après quelques minutes, pourquoi ?

Cela indique généralement une surchauffe. Vérifiez que les fentes d'aération ne sont pas obstruées et que le filtre à air est propre. Placez le projecteur dans un endroit bien ventilé, à l'écart des sources de chaleur. Si le problème persiste, contactez le service après-vente.

Quelle est la distance de projection pour obtenir une image de 100 pouces ?

Avec un rapport de projection de 1,95 à 2,15:1, pour un écran de 100 pouces (diagonale), la distance de projection est d'environ 2,5 à 2,8 mètres. Utilisez la molette de zoom pour affiner la taille.

Comment brancher un système audio externe ?

Le projecteur dispose d'une sortie audio (jack 3,5 mm). Connectez-la à l'entrée audio de vos enceintes amplifiées. Vous pouvez également utiliser la sortie audio de la source (PC, lecteur) directement vers les enceintes.

À quelle fréquence dois-je remplacer la lampe ?

La lampe a une durée de vie typique de 3000 à 4000 heures en mode normal. Remplacez-la lorsque l'image devient sombre ou que le voyant de la lampe clignote. Il est conseillé de commander une lampe de rechange à l'avance.

MODE D'EMPLOI SP-L201 SAMSUNG

Manuel d'utilisation

La couleur et l'aspect du produit peuvent varier en fonction du modèle, et ses spécifications peuvent être modifiées sans préavis pour des raisons d'amélioration des performances.

CONSIGNES DE SÉCURITÉ ESSENTIELLES

Avant de commencer 1-1

Conservation et entretien 1-2

Consignes de sécurité 1-3

INSTALLATION ET RACCORDEMENT

Contenu de l'emballage 2-1

Installation du projecteur 2-2

Mise à niveau avec pieds réglables 2-3

Zoom et mise au point 2-4

Taille de l'écran et distance de projection 2-5

Remplacement de la lampe 2-6

Partie arrière 2-7

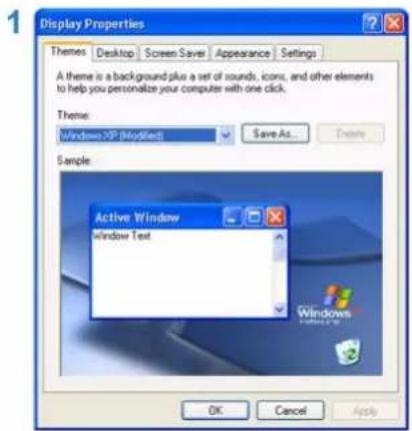

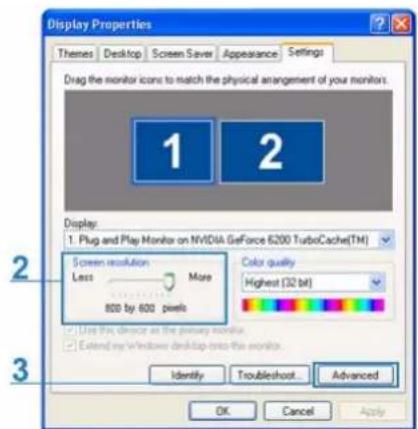

Configuration de l'environnement du PC 2-8

Modes d'affichage pris en charge 2-9

Branchement de l'alimentation 2-10

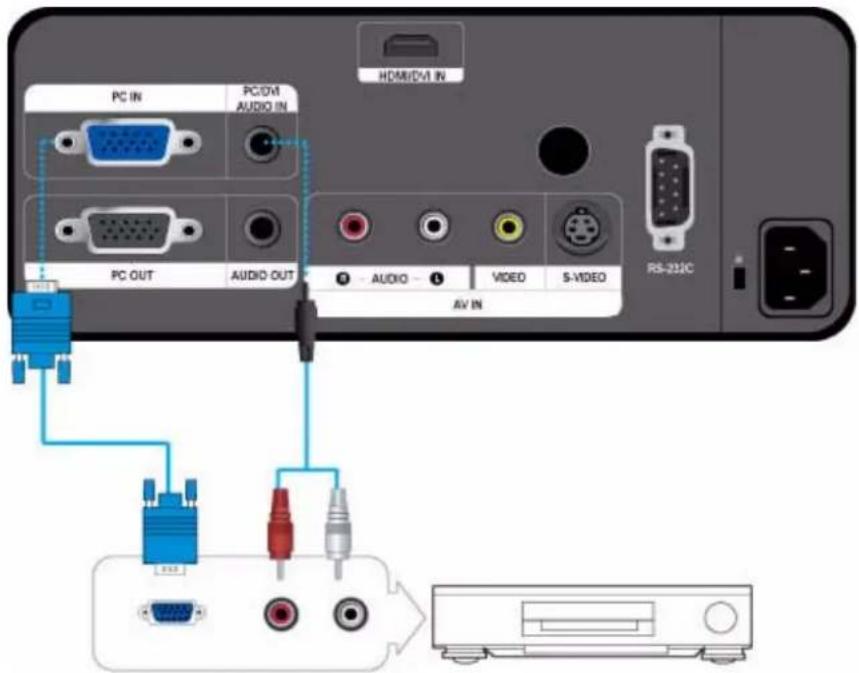

Connexion à un PC 2-11

Connexion d'un PC à l'aide d'un câble HDMI/DVI 2-12

Connexion d'un moniteur externe 2-13

Connexion d'un périphérique compatible HDMI 2-14

Connexion d'un périphérique AV à l'aide d'un câble D-Sub ..... 2-15

Connexion d'un périphérique AV à l'aide d'un composant de sortie 2-16

Connexion à l'aide d'un câble Vidéo/S-Vidéo 2-17

Connexion d'un haut-parleur externe 2-18

Verrouillage Kensington 2-19

UTILISATION

Caractéristiques du produit 3-1

Partie avant/ supérieure 3-2

Télécommande 3-3

Indications des LED 3-4

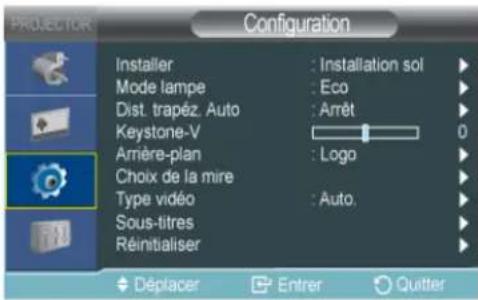

Utilisation du menu de réglage sur écran (OSD) 3-5

DÉPANNAGE

Avant de contacter le service d'assistance 4-1

INFORMATIONS COMPLÉMENTAIRES

Caractéristiques 5-1

RS-232C Tableau de commandes 5-2

Contactez SAMSUNG WORLDWIDE 5-3

Mise au rebut appropriée - Europe uniquement 5-4

1 Consignes de sécurité essentielles

1-1 Avant de commencer

Icônes utilisées dans ce manuel

ICÔNE NOM SIGNIFICATION
[w733]	Attention	Indique des situations où la fonction pourrait ne pas fonctionner ou où le réglage pourrait être annulé.
	Remarque Indique une astuce ou un conseil au sujet de l'utilisation d'une fonction.

Utilisation de ce manuel

• Lisez attentivement les consignes de sécurité avant d'utiliser ce cet appareil.
• Si un problème survient, reportez-vous à la section "Dépannage".

Avis de copyright

Le contenu de ce manuel peut être modifié sans préavis pour des raisons d'amélioration des performances.

Copyright © 2009 Samsung Electronics Co., Ltd. Tous droits réservés.

Le copyright de ce manuel est détenu par Samsung Electronics, Co., Ltd.

Le contenu de ce manuel ne peut être reproduit, distribué ou utilisé, en tout ou en partie, sous quelque forme que ce soit, sans l'autorisation écrite de Samsung Electronics, Co., Ltd.

Nettoyage de la surface et de l'objectif

Nettoyez le projecteur à l'aide d'un chiffon doux et sec.

• Evitez de nettoyer l'appareil au moyen d'un produit inflammable, tel que du benzène ou du solvant, ou d'un chiffon humide. Vous pourriez provoquer une défaillance de l'appareil.
• Evitez de griffer l'écran à l'aide d'un ongle ni d'un objet pointu. Vous pourriez rayer ou endommager l'appareil.
• Evitez de nettoyer l'appareil en projetant directement de l'eau dessus.

La présence d'eau à l'intérieur de l'appareil présente un risque d'incendie, d'électrocution ou de défaillance.

- Une tache blanche est susceptible d'apparaître sur la surface du projecteur si celle-ci entre en contact avec de l'eau.

L'aspect et la couleur peuvent varier en fonction du modèle.

Nettoyage à l'intérieur du projecteur

Pour nettoyer l'intérieur du projecteur, contactez un centre de service.

- Contactez un centre de service si de la poussière ou une autre substance a pénétré à l'intérieur du projecteur.

Icônes utilisées pour les consignes de sécurité

ICÔNE NOM SIGNIFICATION
	Avertissement	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels graves, voire mortels.
	Attention	Le non-respect des instructions accompagnées de ce symbole peut entraîner des domma-ges corporels ou matériels.

Signification des symboles

Ne pas exécuter. A exécuter.

Ne pas démonter.

Le cordon d'alimentation doit être débranché de la prise murale.

Ne pas toucher.

Mise à la terre requise pour éviter tout risque d'électrocution.

Alimentation électrique

Les illustrations suivantes sont fournies à titre d'illustration et peuvent varier selon les modèles et les pays.

Avertissement

Branchez solidement le cordon d'alimentation.

• Le non-respect de cette consigne risque de provoquer un incendie.

Evitez de brancher plusieurs appareils électriques sur une même prise murale.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison de la surchauffe de la prise murale.

Evitez d'utiliser une fiche, un cordon ou une prise d'alimentation endommagé.

• Cela pourrait provoquer un choc électrique ou un incendie.

Evitez de plier ou de tordre excessivement le cordon d'alimentation, ainsi que de placer des objets lourds dessus.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher ou de débrancher l'alimentation électrique si vous avez les mains humides.

• Cela engendrerait un risque d'électrocution.

Pour déplacer l'appareil, éteignez-le et débranchez le cordon d'alimentation, le câble d'antenne et les autres câbles reliés à l'appareil.

- Le cordon d'alimentation pourrait être endommagé, ce qui pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à brancher le cordon d'alimentation à une prise murale avec mise à la terre (pour équipements d'isolation de classe 1 uniquement).

• Cela pourrait provoquer un choc électrique ou une blessure.

Attention

Lorsque vous débranchez le cordon d'alimentation de la prise murale, veillez à le tenir par la prise et pas par le cordon.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Evitez de brancher et débrancher la prise secteur pour allumer ou éteindre l'appareil. En d'autres termes, n'utilisez pas la prise secteur comme interrupteur de mise sous tension.

Débranchez l'appareil avant de le nettoyer.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

Conservez le cordon d'alimentation à l'écart de toute source de chaleur.

Branchez le cordon d'alimentation à une prise murale aisément accessible.

- Si un problème survient sur l'appareil, vous devez débrancher le le cordon d'alimentation afin de couper totalement l'alimentation électrique. Le bouton de mise hors tension de l'appareil ne permet pas de couper totalement l'alimentation électrique.

Installation

Avertissement

Evitez d'installer l'appareil à un endroit exposé à la lumière directe du soleil, ou près d'une source de chaleur telle qu'une cheminée ou un radiateur.

- Le non-respect de cette consigne pourrait réduire la durée de vie de l'appareil ou provoquer un incendie.

Evitez d'installer l'appareil dans un endroit mal ventilé, tel qu'une bibliothèque ou un placard.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Lorsque vous installez l'appareil dans un placard ou sur une étagère, veillez à ce que son avant soit totalement soutenu par le placard ou l'étagère.

- Le non-respect de cette consigne pourrait résulter en une chute de l'appareil, qui pourrait ainsi être endommagé ou causer des dommages corporels.

Lorsque vous installez l'appareil sur une console ou une étagère, veillez à ce que l'avant de l'appareil ne dépasse pas de celle-ci.

- L'appareil risquerait de tomber et d'être endommagé ou de provoquer des dommages corporels.

- Veillez à employer une armoire ou une étagère adaptée à la taille de l'appareil.

Tenez le cordon d'alimentation éloigné de tout radiateur.

En cas d'orage, débranchez le cordon d'alimentation.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

- La gaine du cordon électrique pourrait fondre, entraînant un risque de choc électrique ou d'incendie.

N'installez pas l'appareil dans un endroit exposé à la poussière, à l'humidité (sauna), à l'huile, à la fumée ou à l'eau (pluie, par exemple), ou encore dans un véhicule.

N'installez pas l'appareil dans un local très poussiéreux.

• Cela engendrerait un risque d'électrocution ou d'incendie.

Attention

Evitez d'obstruer les fentes d'aération avec une nappe ou un rideau.

- Le non-respect de cette consigne pourrait entraîner un risque d'incendie en raison d'une surchauffe interne.

Ne laissez pas tomber l'appareil lorsque vous le déplacez.

- Vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Lorsque vous posez l'appareil, faites-le délicatement.

- Dans le as contraire, vous pourriez provoquer une défaillance de l'appareil ou vous blesser.

Installez l'appareil hors de portée des enfants.

- Si un enfant manipule l'appareil, celui-ci risque de tomber et de le blesser.

Utilisation

Evitez d'insérer des objets métalliques, tels que des baguettes, des pièces de monnaie ou des épingles à cheveux, ni des objets inflammables, à l'intérieur de l'appareil (fentes d'aération, ports, etc.).

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Ne laissez pas un enfant placer des objets, tels que des jouets ou des gâteaux, sur l'appareil.

- En cherchant à les attraper, l'enfant risquerait de faire tomber l'appareil et de se blesser.

Ne démontez jamais l'appareil et n'essayez pas de le réparer ou de le modifier.

- Si l'appareil doit être réparé, contactez un centre de service.

Ne fixez jamais la lumière de la lampe et ne projetez pas l'image vers les yeux de quelqu'un.

- Cela est très dangereux, surtout pour les enfants.

Evitez d'utiliser ou de poser des aérosols ou objets inflammables à proximité de l'appareil.

- Cela engendrerait un risque d'explosion ou d'incendie.

Lorsque vous retirez les piles de la télécommande, veillez à ce qu'elles ne soient pas ingérées par un enfant. Conservez les piles hors de portée des enfants.

- En cas d'ingestion, consultez immédiatement un médecin.

Evitez de poser de récipient contenant un liquide (vase, pot de fleurs, boissons, cosmétiques, médicaments) ni d'objets métalliques au-dessus de l'appareil.

• Si de l'eau ou des corps étrangers pénètrent dans l'appareil, éteignez-le, débranchez le cordon d'alimentation et contactez un centre de service.
• Le non-respect de cette consigne pourrait provoquer une défaillance de l'appareil, un choc électrique ou un incendie.

Si l'appareil produit un bruit anormal, ou s'il dégage une odeur de brûlé ou de la fumée, débranchez immédiatement le cordon d'alimentation et contactez un centre de service.

Si de l'eau ou une substance étrangère pénètre dans l'appareil, mettez-le hors tension, débranchez le cordon d'alimentation de la prise secteur et contactez un centre de service.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Si la fiche ou le câble du cordon d'alimentation est poussiéreux(se), mouillé(e) ou sale, nettoyez-le(la).

N'utilisez pas l'appareil s'il signale une défaillance, comme l'absence de son ou d'image.

- Le non-respect de cette instruction présente un risque d'électrocution ou d'incendie.

Lorsque vous nettoyez l'appareil, débranchez le cordon d'alimentation et utilisez un chiffon sec et doux pour le nettoyage.

- Eteignez immédiatement l'appareil et débranchez le cordon d'alimentation de la prise murale, puis contactez un centre de service.

- Evitez d'utiliser des produits chimiques pour nettoyer l'appareil, notamment de la cire, du benzène, de l'alcool, du solvant, de l'insectifuge, de l'huile aromatique, du lubrifiant, des solutions détergentes, etc.

En cas de fuite de gaz, ne touchez pas l'appareil ou le cordon d'alimentation, et ventilez immédiatement la pièce.

Vous risqueriez de déformer l'extérieur ou de faire disparaître les mentions imprimées dessus.

- Une étincelle pourrait provoquer une explosion ou un incendie.

- En cas d'orage, ne touchez pas le cordon d'alimentation ni le câble d'antenne.

Lorsque l'appareil est inutilisé pendant un long moment, par exemple quand vous vous absentez, débranchez le cordon d'alimentation de la prise murale.

Ne touchez pas l'objectif de l'appareil.

- Vous risqueriez d'endommager l'objectif.

- Dans le cas contraire, une accumulation de poussière pourrait provoquer une surchauffe ou un court-circuit, ce qui présente un risque d'incendie ou d'électrocution.

Si l'appareil est installé à un endroit où les conditions d'utilisation varient considérablement, l'environnement risque de provoquer un grave problème de qualité. Dans ce cas, n'installez l'appareil qu'après avoir consulté notre Centre d'appel.

Ne touchez pas l'extérieur de l'appareil avec un outil tel qu'un couteau ou un marteau.

- Les endroits exposés à de la poussière microscopique, à des produits chimiques, à des températures trop hautes ou trop basses, à un haut degré d'humidité, comme un aéroport ou une gare, où l'appareil est constamment utilisé pendant longtemps, etc.

Si vous laissez tomber l'appareil ou si son boîtier est endommagé, éteignez-le et débranchez le cordon d'alimentation. Contactez un centre de service.

Pour éliminer de la saleté ou des taches sur l'objectif avant, utilisez un aérosol ou un chiffon imbibé de détergent neutre et d'eau.

- Le non-respect de cette consigne pourrait entraîner un risque d'électrocution ou d'incendie.

Veillez à placer votre télécommande sur une table ou un bureau.

Demandez à un centre de service de nettoyer l'intérieur du projecteur au moins une fois par an.

- Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager l'appareil.

Pour ne pas vous brûler, ne touchez pas les fentes d'aération ni le cache de la lampe lorsque l'appareil fonctionne ou juste après l'avoir éteint.

Ne nettoyez pas l'appareil en projetant de l'eau dessus ou à l'aide d'un chiffon humide. Evitez l'emploi de produits chimiques (détergents, vernis industriel ou pour automobile, produits abrasifs, cire, benzène, alcool) sur les pièces en plastique de l'appareil, comme son boîtier, faute de quoi vous risqueriez de l'endommager.

N'ouvrez aucun capot de l'appareil.

N'employez pas de pile non conforme.

- Cette situation serait dangereuse en raison des hautes tensions électriques à l'intérieur de l'appareil.

Veillez à ne pas toucher l'orifice de ventilation lorsque le projecteur est allumé car de l'air chaud en provient.

Le trou de ventilation reste chaud un moment après l'extinction du projecteur. Evitez de le toucher.

Ne placez pas d'objets craignant la chaleur à proximité du projecteur.

Ne touchez pas la lampe du projecteur. Elle est chaude. (Les enfants et les personnes ayant une peau sensible doivent être plus prudents.)

2 Installation et raccordement

2-1 Contenu de l'emballage

• Déballez l'appareil et vérifiez si vous disposez bien des éléments suivants.
• Entreposez l'emballage d'origine au cas où vous devriez déménager l'appareil ultérieurement.

CONTENU
Guide d'installation rapide Carte de Garantie/Carte d'enregistrement(N'est pas disponible dans toutes les agences)		CD du manuel utilisateur Cordon d'alimentation
Télécommande / 1 pile (CR 2025, non disponible partout)	Chiffon de nettoyage Câble D-Sub

Installez le projecteur de manière à ce que le faisceau soit perpendiculaire à l'écran.

• Positionnez le projecteur de manière à ce que l'objectif se trouve au centre de l'écran. Si l'écran n'est pas installé verticalement, il est possible que l'image ne soit pas parfaitement rectangulaire.
• N'installez pas l'écran dans un environnement lumineux. L'image projetée risquerait de ne pas s'afficher clairement.
• Lors de l'installation de l'écran dans un environnement lumineux, utilisez des rideaux.
• Vous pouvez installer le projecteur aux emplacements suivants : Installation sol / Plafond / Projection sol / Proj. Plaf. (Pour afficher les différentes positions d'installation)

Pour afficher une image lors de l'installation du projecteur derrière l'écran

Utilisez un écran semi-transparent.

1. Choisissez Menú > Configuration > Installer > Projection au sol
2. Choisissez Menú > Configuration > Installer > Proj. plaf.

Pour afficher une image lors de l'installation du projecteur à l'avant de l'écran

Placez le projecteur sur le côté lorsque vous regardez l'écran.

1. Choisissez Menú > Configuration > Installer > Installation sol
2. Choisissez Menú > Configuration > Installer > Install. Plafond

Pour mettre le projecteur à niveau, ajustez la hauteur des pieds réglables.

Le projecteur peut être réglé à une hauteur allant jusqu'à 30 mm (environ 12 degrés) au-dessus du point de référence.

Selon la position du projecteur, une distorsion trapézoïdale de l'image peut apparaître.

Si est réglé sur , les distortions trapézoïdales seront corrigées automatiquement. Si un réglage fin est nécessaire après la correction automatique, effectuez-le à l'aide de la fonction .

1 Bouton de zoom : Vous pouvez régler la taille de l'image dans la plage de zoom autorisée en actionnant le bouton de zoom.

2 Bague de mise au point : Mettez au point l'image sur l'écran en utilisant la bague de mise au point.

Si votre produit est installé en dehors de la distance de projection spécifiée (voir Taille de l'écran et distance de projection), la mise au point ne peut pas être réglée correctement.

A. Écran/Z. Distance de portée/Y'. Distance entre le centre de la lentille et le bas de l'image

Installez le projecteur sur une surface plane et mettez-le à niveau à l'aide des pieds réglables pour obtenir une qualité d'image optimum. Si les images ne sont pas nettes, réglez-les en utilisant le bouton de zoom ou la bague de mise au point, ou en déplaçant le projecteur vers l'avant et vers l'arrière.

TAILLE DE L'ÉCRAN DISTANCE DE PORTÉE ÉCART
M (DIAGONALE)		X(HORIZONTAL)		Y (VERTICALE)		Z (ÉTROIT)		Z (LARGE)		Y'
POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM
40 101,6 32	81,3 24	61,0 54,2	137,6 44,9	114,0 4,0	10,2
50	27,0	40	101,6	30	76,2	68,0	172,7	56,4	143,3	5,0
60 152,4 48	121,9 36	91,4 81,8	207,8 68,0	172,6 6,0	15,2
70 177,8 56	142,2 42	106,7 95,7	243,0 79	5 202,0 7,0	17,8
80 203,2 64	162,6 48	121,9 109,5	278,1 91,1 23	1,3 8,0 20,3
90	228,6	72	182,9	54	137,2	123,4	313,3	102,6	260,6	9,0	22,9
100	254,0	80	203,2	60	152,4	137,2	348,4	114,1	289,9	10,0	25,4
110	279,4	88	223,5	66	167,6	151,0	383,5	125,7	319,2	11,0	27,9
120	304,8	96	243,8	72	182,9	164,8	418,7	137,2	348,5	12,0	30,5
130	330,2	104	264,2	78	198,1	178,7	453,8	148,7	377,8	13,0	33,0
140	355,6	112	284,5	84	213,4	192,5	488,9	160,3	407,1	14,0	35,6
150	381,0	120	304,8	90	228,6	206,3	524,1	171,8	436,4	15,0	38,1
160	406,4	128	325,1	96	243,8	220,2	559,2	183,4	465,7	16,0	40,6
170	431,8	136	345,4	102	259,1	234,0	594,4	194,9	495,0	17,0	43,2
180	457,2	144	365,8	108	274,3	247,8	629,5	206,4	524,3	18,0	45,7
190	482,6	152	386,1	114	289,6	261,7	664,6	218,0	553,6	19,0	48,3
200	508,0	160	406,4	120	304,8	275,5	699,8	229,5	582,9	20,0	50,8
210	533,4	168	426,7	126	320,0	289,3	734,9	241,0	612,2	21,0	53,3
220	558,8	176	447,0	132	335,3	303,2	770,1	252,6	641,5	22,0	55,9
230	584,2	184	467,4	138	350,5	317,0	805,2	264,1	670,8	23,0	58,4
240	609,6	192	487,7	144	365,8	330,8	840,3	275,6	700,1	24,0	61,0
TAILLE DE L'ÉCRAN DISTANCE DE PORTÉE ÉCART
M (DIAGONALE)		X(HORIZONTAL)		Y (VERTICALE)		Z (ÉTROIT)		Z (LARGE)		Y'
POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM	POUCES	CM
250	635,0	200	508,0	150	381,0	344,7	875,5	287,2	729,4	25,0	63,5
260 660,4	208 528,3	156 396,2	358,5 910	6 298,7 758,7 26,0 6	6,0
270 685,8	216 548,6	162 411,5	372,3 945	7 310,2 788,0 27,0 6	8,6
280 711,2	224 569,0	168 426,7	386,2 980	9 321,8 817,3 28,0 7	1,1
290 736,6	232 589,3	174 442,0	400,0 101	6,0 333,3 846,6 29,0	73,7
300 762,0	240 609,6	180 457,2	413,9 105	1,2 344,9 875,9 30,0	76,2

Ce projecteur est conçu pour un écran 80 \~ 120 pouces pour une qualité d'image optimale.

Précautions à prendre lors du remplacement de la lampe

• La lampe du projecteur peut être remplacée. Pour un meilleur fonctionnement, remplacez la lampe au terme de sa durée d'utilisation. Vous trouverez cette information sur l'écran d'informations (Bouton INFO).

• Remplacez la lampe par la lampe recommandée et Remplacez la lampe par celle spécifiée ci-dessous.

• Nom du modèle de lampe : NSHA230SS

• Fabricant de lampes : Ushio
• Pour toute question relative à l'achat d'une lampe, reportez-vous à la section "Contactez SAMSUNG WORLDWIDE"

- Avant de remplacer la lampe, vérifiez que le cordon d'alimentation est débranché.

• La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement.
• En regardant depuis l'avant, la lampe se trouve sur le côté gauche du projecteur.
• Ne placez pas l'ancienne lampe à proximité d'objets inflammables et tenez-la hors de portée des enfants. Il existe un risque de blessure ou de brûlure.
• Enlevez les saletés ou les corps étrangers autour ou à l'intérieur de la lampe en utilisant un aspirateur adapté.
• Lorsque vous manipulez la lampe, évitez de la toucher, excepté par ses poignées. Si vous manipulez la lampe de manière incorrecte, vous risquez d'altérer la qualité d'image et de réduire la durée de vie de l'écran.
• Avant de retourner le projecteur pour changer la lampe, couvrez-le d'un tissu doux, puis posez-le sur une surface plane.
• Le projecteur a été conçu pour ne pas fonctionner si le capot de la lampe n'est pas complètement remonté après le remplacement de la lampe. Si le projecteur ne fonctionne pas normalement, vérifiez l'état de fonctionnement de la LED.

Contient du mercure. Jeter en conformité avec la législation applicable.

Procédure de remplacement de la lampe

La lampe étant un produit haute température et haute tension, attendez au moins une heure entre le débranchement du cordon d'alimentation et le remplacement.

En regardant depuis l'avant, la lampe se trouve sur le côté gauche du projecteur.

1. Retirez la vis illustrée sur la figure ci-dessous, puis ouvrez le cache.

1. Otez les deux (2) vis illustrées.

1. Retirez la poignée de la lampe du projecteur, comme indiqué sur la figure ci-dessous.

L'assemblage d'une nouvelle lampe se fait dans l'ordre inverse à celui du désassemblage.

Remplacement et nettoyage du filtre

Précautions à prendre lors du remplacement du filtre du projecteur

• Le filtre est situé au bas du projecteur.
- Coupez l'alimentation du projecteur et débranchez le cordon d'alimentation une fois l'appareil suffisamment refroidi. S'il ne l'est pas suffisamment, la chaleur interne de l'appareil pourrait en endommager les composants.
- De la poussière peut se déposer lors du remplacement du filtre.
- Pour toute question relative à l'achat d'un filtre, reportez-vous à la section "Contactez SAMSUNG WORLDWIDE"

Etapes de remplacement ou de nettoyage du filtre du projecteur.

1. Coupez l'alimentation du projecteur et débranchez le cordon d'alimentation une fois le projecteur suffisamment refroidi.

1. Placez le produit de manière à ce que le bas soit dirigé vers le haut, puis retirez le capot du filtre dans le sens de la flèche. * Lorsque vous placez le bas du produit vers le haut, veillez à poser un chiffon doux sur le sol afin d'éviter toute rayure.

1. Remplacez ou nettoyez le filtre.

- Lors du nettoyage du filtre, utilisez un petit aspirateur pour ordinateurs et petits produits électroniques ou nettoyez-le sous l'eau courante.

• Veillez alors à bien sécher le filtre. L'humidité peut en effet entraîner la corrosion du filtre.
  • Le filtre doit être remplacé si vous ne parvenez pas à en éliminer la poussière ou s'il est déchiré.
• Assurez-vous de sélectionner l'option Reset Filter Time (Réinitialiser la durée du filtre) après avoir remplacé ou nettoyé le filtre du projecteur.

Ouvertures de ventilation

Emplacement des ouvertures de ventilation

- Les ouvertures de ventilation sont situées sur les côtés droit et gauche, ainsi que sur le bas du projecteur.

1. Port PC IN 7. Port AUDIO OUT
2. Port PC/DVI AUDIO IN 8. Port [AV IN] R-AUDIO-L
3. Port HDMI/DVI IN 9. Port d'entrée [AV IN] VIDEO
4. Récepteur du signal de la télécommande	10. Port [AV IN] S-VIDEO
5. Port RS-232C (pour les bornes d'entrée de service)	11. Verrou Kensington
6. Port PC OUT	12. Port d'entrée POWER

Contrôlez les points suivants avant de brancher un PC à votre projecteur.

1. Cliquez à l'aide du bouton droit de la souris sur le bureau de Windows, puis cliquez sur [Propriétés]. L'onglet s'affiche.

1. Cliquez sur l'onglet [Paramètres] et réglez en vous reportant à la décrite dans le tableau des modes d'affichage pris en charge par ce projecteur. Il est inutile de modifier le réglage .

2. Appuyez sur le bouton [Avancées]. Une autre fenêtre de propriétés s'affiche.

1. Cliquez sur l'onglet [Ecran] et réglez la fréquence d'actualisation de l'écran en vous reportant à la fréquence verticale décrite dans le tableau des résolutions/formats pris en charge.

Définit les fréquences verticales et horizontales.

1. Cliquez sur le bouton [OK] pour fermer la fenêtre, puis sur le bouton [OK] de la fenêtre pour fermer la fenêtre. L'ordinateur peut redémarrer automatiquement.

2. Eteignez le PC et connectez-le au projecteur.

- La procédure peut varier en fonction du type d'ordinateur ou de la version de Windows.

(Par exemple, [Propriétés] s'affiche à la place de [Propriétés (R)] comme illustré dans 1.)

• Cet appareil prend en charge jusqu'à 32 bits par pixel en qualité couleur lorsqu'il est utilisé comme écran PC.
• Les images projetées peuvent varier de celles de l'écran selon le fabricant de l'écran et les versions de Windows.
• Lors du branchement du projecteur au PC, vérifiez que les paramètres du PC correspondent aux paramètres d'affichage pris en charge par ce projecteur. Si ce n'est pas le cas, des problèmes de signaux peuvent survenir.

Synchronisation du PC (D-Sub/HDMI)

FORMAT RÉSOLUTION			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
IBM 640 x 350	70Hz 31,469	70,086 25,175
IBM 640 x 480	60Hz 31,469	59,940 25,175
IBM 720 x 400	70Hz 31,469	70,087 28,322
VESA 640 x 480	60Hz 31,469	59,940 25,175
MAC 640 x 480	67Hz 35,000	66,667 30,240
VESA 640 x 480	70Hz 35,000	70,000 28,560
VESA 640 x 480	72Hz 37,861	72,809 31,500
VESA 640 x 480	75Hz 37,500	75,000 31,500
VESA 720 x 576	60Hz 35,910	59,950 32,750
VESA 800 x 600	56Hz 35,156	56,250 36,000
VESA 800 x 600	60Hz 37,879	60,317 40,000
VESA 800 x 600	70Hz 43,750	70,000 45,500
VESA 800 x 600	72Hz 48,077	72,188 50,000
VESA 800 x 600	75Hz 46,875	75,000 49,500
MAC 832 x 624	75Hz 49,726	74,551 57,284
VESA 1024 x	768	60Hz 48,363	60,004 65,000
VESA 1024 x	768	70Hz 56,476	70,069 75,000
VESA 1024 x	768	72Hz 57,672	72,000 78,434
VESA 1024 x	768	75Hz 60,023	75,029 78,750
VESA 1152 x	864	60Hz 53,783	59,959 81,750
VESA 1152 x	864	70Hz 63,000	70,000 96,768
VESA 1152 x	864	72Hz 64,872	72,000 99,643
VESA 1152 x	864	75Hz 67,500	75,000 108,000
VESA 1280 x	720	60Hz 44,772	59,855 74,500
VESA 1280 x	720	70Hz 52,500	70,000 89,040
VESA 1280 x	720	72Hz 54,072	72,000 91,706
VESA 1280 x	720	75Hz 56,456	74,777 95,750
VESA 1280 x	768	60Hz 47,776	59,870 79,500
VESA 1280 x	768	75Hz 60,289	74,893 102,250
VESA 1280 x	800	60Hz 49,702	59,810 83,500
VESA 1280 x	800	75Hz 62,795	74,934 106,500
VESA 1280 x	960	60Hz 60,000	60,000 108,000
VESA 1280 x	960	70Hz 69,930	70,000 120,839
VESA 1280 x	960	72Hz 72,072	72,000 124,540
FORMAT	RÉSOLUTION		FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
VESA 1280 x	960 75Hz 75,231 74,857 130,000
VESA 1280 x	1024 60Hz 63,981 60,020 108,000
VESA 1280 x	1024 70Hz 74,620 70,000 128,943
VESA 1280 x	1024 72Hz 76,824 72,000 132,752
VESA 1280 x	1024 75Hz 79,976 75,025 135,000
VESA 1400 x	1050 60Hz 65,317 59,978 121,750
VESA 1440 x	900 60Hz 55,935 59,887 106,500
VESA 1440 x	900 75Hz 70,635 74,984 136,750
VESA 1600 x	1200 60Hz 75,000 60,000 162,000

Pour les résolutions présentées ci-dessus, si un signal ayant une résolution inférieure ou supérieure à 1024x768 est entré, le circuit de mise à l'échelle, situé dans le projecteur, le convertit à la résolution 1024x768.
La qualité de l'écran est optimale lorsque la résolution réelle (1024x768) du projecteur et la résolution de sortie du PC sont identiques.

Synchronisation AV (D-Sub)

FORMAT RÉSOLUTION BALAYAGE
BT.601 SMPTE 267M 480i 59,94Hz Entrelacé
BT.1358 SMPTE 293M 480p	59,94Hz Progressif
BT.601	576i	50Hz	Entrelacé
BT.1358	576p	50Hz	Progressif
SMPTE 296M	720p	59,94Hz/60Hz	Progressif
	720p	50Hz	Progressif
BT.709 SMPTE 274M	1080i	59,94Hz/60Hz	Entrelacé
	1080i	50Hz	Entrelacé

Synchronisation AV (HDMI)

FORMAT		RÉSOLUTION	BALAYAGE	FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861	Format1	640 x 480	Progressif	59,940	31,469	25,175
EIA-861	Format1	640 x 480	Progressif	60,000	31,500	25,200
EIA-861	Format2,3	720 x 480	Progressif	59,940	31,469	27,000
EIA-861	Format2,3	720 x 480	Progressif	60,000	31,500	27,027
EIA-861	Format4	1280 x 720	Progressif	59,939	44,955	74,175
EIA-861	Format4	1280 x 720	Progressif	60,000	45,000	74,250
EIA-861	Format5	1920 x 1080	Entrelacé	59,939	33,716	74,175

FORMAT RÉSOLUTION BALAYAGE			FRÉQUENCE HORIZONTALE (KHZ)	FRÉQUENCE VERTICALE (HZ)	FRÉQUENCE DE PIXEL (MHZ)
EIA-861 Format5 1920 x 1080 Entrelacé 60,000		33,750 74,250
EIA-861 Format17,18 720 x 576 Progressif 50,000		00 31,250 27,000
EIA-861 Format19 1280 x 720 Progressif 50,000		37,500 74,250
EIA-861 Format20 1920 x 1080 Entrelacé 50,000		028,125 74,250

Synchronisation AV (VIDEO/S-VIDEO)

NTSC, NTSC 4.43, PAL, PAL60, PAL-N, PAL-M, SECAM

1. Raccordez le cordon d'alimentation à la borne d'alimentation située à l'arrière du projecteur.

1. Branchez le port [PC IN] situé à l'arrière du projecteur sur la sortie de l'écran du PC à l'aide du câble vidéo du PC.
2. Une fois les connexions effectuées, branchez les deux cordons d'alimentation du projecteur et du PC.
3. Connectez le port d'entrée [PC/DVI AUDIO IN] du projecteur aux ports de sortie de haut-parleur du PC en utilisant un câble audio.

Ce produit prend en charge la technologie Plug and Play ; par conséquent, si vous utilisez Windows XP, vous n'avez pas besoin d'installer le pilote sur votre PC.

Utilisation du projecteur

1. Mettez le projecteur sous tension et appuyez sur le bouton [SOURCE] pour sélectionner . Si le mode n'est pas disponible, vérifiez que le câble vidéo du PC est branché correctement.
2. Mettez le PC sous tension et configurez l'environnement du PC si nécessaire.
3. Réglez l'écran.()

Vérifiez que le PC et le projecteur sont tous deux hors tension.

1. A l'aide d'un câble HDMI/HDMI ou HDMI/DVI (Non fourni), connectez la borne [HDMI/DVI IN] du projecteur à la borne HDMI ou DVI du PC.

- Lors de la connexion à la borne HDMI du PC, utilisez un câble HDMI (Non fourni).

- Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique « Synchronisation du PC (D-Sub/HDMI) ».

1. A l'aide d'un câble audio (Non fourni), connectez la borne [PC/DVI AUDIO IN] du projecteur à la borne de sortie audio du PC. - En cas de raccordement avec un câble HDMI/HDMI, un câble audio n'est pas nécessaire (Non fourni).

Vous pouvez afficher une image simultanément sur le projecteur et sur un moniteur séparé.

Vérifiez que le PC et le projecteur sont tous deux hors tension.

1. A l'aide d'un câble D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub du PC.

2. A l'aide d'un câble D-Sub, connectez la borne [PC OUT] du projecteur à la borne D-Sub d'un moniteur.

3. Lorsque vous branchez un moniteur à l'aide de la fonction [PC OUT], assurez-vous de connecter le PC à la borne [PC IN].

4. Après avoir appuyé sur le bouton [Blank] de la télécommande, la sortie est normale, même si vous voyez un écran blanc au niveau du projecteur et de l'écran du moniteur connecté à la borne [PC OUT].
5. La fonction [PC OUT] n'est pas disponible en mode veille.

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble HDMI/DVI, connectez la borne [HDMI/DVI IN] située à l'arrière du projecteur à la borne de sortie HDMI ou HDMI/DVI du périphérique de sortie numérique.

2. Lors du branchement à la borne de sortie HDMI du périphérique de sortie numérique, utilisez un câble HDMI.

3. Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (HDMI) ».

4. A l'aide d'un câble audio (Non fourni), connectez la borne [PC/DVI AUDIO IN] du projecteur à la borne de sortie audio du périphérique de sortie numérique.

- En cas de raccordement avec un câble HDMI/HDMI, un câble audio n'est pas nécessaire (Non fourni).

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub, connectez la borne [PC IN] située à l'arrière du projecteur à la borne D-Sub du périphérique AV.
2. Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (D-Sub) ».
3. A l'aide d'un câble audio (Non fourni), connectez la borne [PC/DVI AUDIO IN] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble D-Sub/composante (Non fourni), connectez la borne [PC IN] située à l'arrière du projecteur à la borne de composant du périphérique AV.

- Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (D-Sub) ».

1. A l'aide d'un câble audio (Non fourni), connectez la borne [PC/DVI AUDIO IN] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

Avant tout, vérifiez que le périphérique AV et le projecteur sont hors tension.

1. A l'aide d'un câble Vidéo ou S-Viséo (Non fourni), connectez la borne [VIDEO] ou [S-VIDEO] au périphérique AV.
2. Pour connaître les signaux d'entrée pris en charge, reportez-vous à la rubrique « Synchronisation AV (VIDEO/S-VIDEO) ».
3. A l'aide d'un câble audio (Non fourni), connectez la borne [AV IN R-AUDIO-L] située à l'arrière du projecteur à la borne de sortie audio du périphérique AV.

Vous pouvez utiliser un haut-parleur externe à la place du haut-parleur interne intégré au projecteur.

1. Pour ce faire, munissez-vous d'un câble audio (Non fourni) approprié à votre haut-parleur externe.
2. A l'aide d'un câble audio, connectez la borne [AUDIO OUT] du projecteur au haut-parleur externe.

- Le haut-parleur interne ne fonctionne pas si vous utilisez un haut-parleur externe, mais vous pouvez régler le volume de ce dernier au moyen du bouton Volume du projecteur (ou de la télécommande).

- La borne [AUDIO OUT] prend en charge tous les signaux audio.

Un verrou Kensington (non fourni) est un dispositif antivol qui permet de verrouiller l'appareil de manière à pouvoir l'utiliser en toute sécurité dans un lieu public. La forme et l'utilisation du dispositif de verrouillage pouvant varier selon le modèle et le fabricant, consultez la documentation du dispositif pour plus d'informations.

Verrouillage de l'appareil

1. Insérez le verrou du dispositif de verrouillage dans le trou du cadenas Kensington de l'appareil, puis tournez-le dans le sens du verrouillage.

2. Branchez le câble antivol Kensington.

3. Fixez le câble de verrouillage Kensington à un bureau ou tout autre objet lourd.

Vous pouvez acquérir le dispositif de verrouillage dans un magasin d'électronique ou une boutique en ligne.

3-1 Caractéristiques du produit

1. Moteur optique doté d'une nouvelle technologie LCD

2. Un écran 1024 x 768 a été adapté.

3. Utilise un écran 3P-LCD.
4. SP-L201 : Ecran lumineux de 2000 lumen. SP-L221 : Ecran lumineux de 2200 lumen. SP-L251 : Ecran lumineux de 2500 lumen.

5. Design compact et, bonne portabilité.

6. Bruit du ventilateur réduit

- Réduit le bruit généré par le ventilateur du produit en optimisant la circulation d'air interne et la structure de l'installation du ventilateur.

1. Différentes bornes d'entrée

- Augmente la connectivité avec des périphériques tels que D-Sub 15P (prenant en charge le signal DTV), S-Viséo, Vidéo, HDMI, etc.

1. Sortie audio

• L'appareil est équipé de deux haut-parleurs stéréo (gauche et droit) ; un égaliseur 5 bandes est pris en charge.

1. Réglages de l'utilisateur

2. Cette unité permet un réglage individuel des ports d'entrée.

3. L'unité dispose d'un diagramme de référence pouvant être utilisé pour le positionnement et le réglage.

NOM DESCRIPTION
1. Indicateurs - STAND BY (LED bleue)	- LAMP (LED bleue)- TEMP (LED rouge)Reportez-vous aux Indications des LED.
2. Bouton Move (Déplacer) V <> / Select (Sélectionner) / Volume < >vol	V <> / Utilisez ce bouton pour déplacer ou sélectionner un élément dans un menu. < >_vol vol : Utilisez ce bouton pour régler le volume.
3. Bouton MENU Pour afficher le menu à l’écran.
4. Bouton SOURCE	Utilisez ce bouton pour sélectionner le signal du périphérique externe.
5. Bouton ⏻	Permet de mettre le projecteur sous et hors tension.
6. Objectif -
7. Récepteur du signal de la télécommande	-
8. Bague de mise au point Sert à régler la mise au point.
9. Bouton de zoom Utilisé pour agrandir ou réduire la taille de l'image.
10. Cache-objectif -

1. Bouton POWER ( )⊕ Appuyez sur ce bouton pour allumer et éteindre le moniteur.

2. Bouton AUTO Règle automatiquement l'image. (Disponible en mode < PC> uniquement)

3. Bouton MENU ( )☐☐ Pour afficher le menu à l'écran.

4. Bouton Move ( ) ▼▲ ◀▶ Pour afficher le menu à l'écran.

5. Bouton V. KEYSTONE ( + - ) Utilisez ce bouton lorsque l'écran présente une forme trapézoïdale.

6. Bouton INSTALL Pour retourner ou inverser l'image projetée.

7. Bouton BLANK Permet de couper temporairement la vidéo et l'audio. Retour de la vidéo et de l'audio lorsque tout bouton autre que le bouton [POWER] est enfoncé.

8. Bouton P.SIZE Pour régler la taille de l'image à l'écran.

9. Bouton QUICK Pour la sélection rapide du dernier menu utilisé.

10. Bouton MUTE (✗) Permet de couper le son temporairement. Pour réactiver le son, appuyez à nouveau sur le bouton MUTE ou appuyez sur le bouton VOL (✗)

11. Bouton RETURN () Revient au menu précédent.

12. Bouton EXIT (*) Pour supprimer le menu à l'écran.

13. Bouton VOL (↑) Permet de contrôler le volume.

14. Bouton INFO pour contrôler les signaux de source, la configuration de l'image, le réglage de l'écran PC et la durée de vie de la lampe.

15. Bouton SOURCE Permet de vérifier ou de sélectionner l'état de connexion des périphériques externes.

16. Bouton P.MODE Pour sélectionner le mode image

17. Bouton STILL Pour voir les images figées.

Veillez à placer votre télécommande sur une table ou un bureau. Si vous trébuchez sur la télécommande, vous pouvez vous blesser ou endommager l'appareil.

Vous pouvez utiliser la télécommande à une distance maximale du produit d'environ 7 m.

Indications des LED

● : Le témoin est allumé ●. Le témoin clignote □Le témoin est éteint

STAND BY (VEILLE)	LAMP TEMP INFORMATION
●	○	○	Si vous appuyez sur le bouton [POWER] de la télécommande ou du projecteur, l'écran apparaît dans les 30 secondes.
●	●	○	Le projecteur se trouve en conditions de fonctionnement normal.
●	○	○	Cet état apparaît lorsque le projecteur prépare une opération après une pression sur le bouton [POWER] du projecteur ou de la télécommande.
○	○	○	Le bouton [POWER] est actionné pour arrêter le projecteur et le système de refroidissement fonctionne pour refroidir l'intérieur du projecteur. (fonctionne pendant 3 secondes environ)
○	○	○	Reportez-vous à la mesure 1 ci-dessous si le ventilateur de refroidissement à l'intérieur du projecteur ne fonctionne pas dans des conditions normales.
○	○	○	Reportez-vous à la mesure 2 ci-dessous si le cache de la lampe n'est pas fermé correctement.
●	○	○	Indique que le cache-objectif ne s'ouvre pas complètement. Reportez-vous à la mesure 3 ci-dessous.
●	●	○	Indique que l'appareil est passé en mode Refroidissement car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 4 ci-dessous.
○	○	○	Indique que l'appareil est automatiquement mis hors tension car la température interne du projecteur a augmenté et dépassé la limite de maintenance. Reportez-vous à la mesure 5 ci-dessous.
○	○	○	Un problème lié au fonctionnement de la lampe est survenu. Reportez-vous à la mesure 6.

Résolution des problèmes de témoin

CLASSIFICATION	ETAT MESURES
Mesure 1 Lorsque le système du ventila-teur de refroidissement n'est pas en conditions de fonction-nement normal.		Si le problème persiste après avoir débranché et rebranché le cordon d'alimentation et mis le projecteur sous tension, contactez votre fournisseur ou notre centre de service.
Mesure 2 Si le cache de la lampe n'est pas fermé correctement ou que le système de capteurs ne fonctionne pas normalement.		Vérifier que les vis situées sur le côté du projecteur sont correctement serrées. Si c'est le cas, veuillez contacter votre distributeur ou un centre de services.
Mesure 3 Etat indiquant que le cache-objectif n'est pas complètement ouvert.		Ouvrez-le complètement.Si le cache-objectif n'est pas complètement ouvert pendant l'utilisation du projecteur, la vidéo et l'audio sont tous deux automatiquement désactivés.Si cet état persiste durant dix minutes, le projecteur s'éteint automatiquement.
Mesure 4 Indique que l'appareil est passé en mode Refroidissement car la température interne du projec- teur a augmenté et dépassé la limite de maintenance.		Si la température interne du projecteur augmente et dépasse la limite de maintenance, celui-ci passe en mode Refroidissement, puis s'éteint automatiquement.* Mode Refroidissement : indique que la vitesse du ventilateur a augmenté et que la lampe du projecteur est passée de force en mode Economie.Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué.Vérifiez que le filtre à air n'est pas encrassé. Nettoyez-le, le cas échéant.Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faïtes suffisamment refroidir le projecteur et faites-le fonctionner à nou-veau.
Mesure 5 Si la température interne du projecteur dépasse la limite, ce dernier s'éteint automatique-ment.		Vérifiez que l'orifice de ventilation du projecteur n'est pas obstrué.Vérifiez que le filtre à air n'est pas encrassé. Nettoyez-le, le cas échéant.Vérifiez que la température ambiante n'est pas supérieure à la plage de températures standard du projecteur.Faïtes suffisamment refroidir le projecteur et faites-le fonctionner à nou-veau.Si le même problème survient en permanence, contactez votre distribu-teur ou centre de services.
Mesure 6 La lampe ne fonctionne pas normalement après une mise hors tension anormale ou après une mise sous tension immédiatement consécutive à une mise hors tension du projec-teur.		Eteignez le projecteur, attendez pendant une durée de refroidissement suffisante et rallumez-le. Si le même problème survient en permanence, contactez votre distributeur ou centre de services.

Ce projecteur utilise un système de ventilateur de refroidissement pour prévenir toute surchauffe de l'appareil. Son fonctionnement peut être bruyant, ce qui n'affecte en rien les performances du produit. Cette situation est normale.

3-5 Utilisation du menu de réglage sur écran (OSD)

Structure du menu de réglage sur écran (OSD)

MENU SOUS-MENU
Entrée	Liste Source Modif. Nom
Image	Mode Taille Position NR numérique Niveau noir
	Overscan Mode Film PC Zoom
Configuration	Installer Mode lampe Dist. trapéz.		Auto	Keystone-V Arrière-plan
	Choix de la mire Type vidéo Sous-titre Réinitialiser
Option	Langue	Option Menu	Son	Heure vér. filtre	Marche auto.
	Veille	Information

3-5-1. Entrée

MENU	DESCRIPTION
Liste Source	Vous pouvez sélectionner un périphérique branché au projecteur.·-<S-Video>-<HDMI>
Modif. Nom	Vous pouvez modifier les noms des périphériques connectés au projecteur.·-<Magnétoscope>-<DVD>-<Décodeur Câble>-<Décodeur sat.>-<Décodeur PVR>-<Récepteur AV>-<Jeu>-<Caméscope>-<PC>-<Périph. DVI>-<IPTV>-<Blu-Ray>-<HD DVD>-<DMA>

3-5-2. Image

MENU DESCRIPTION
Mode	Sélectionnez un état d'écran personnalisé pour votre projecteur ou modifiez le mode d'écran si nécessaire.•: Ce mode d'image est le plus général et convient à la plupart des situations.: Convient aux présentations.: Adapté au texte.: Adapté à la visualisation d'un film.: Le texte inclus dans une image fixe peut s'afficher de manière non naturelle.Le texte inclus dans une image fixe peut s'afficher de manière non naturelle.: Mode personnalisé créé à l'aide de la fonction→Les modes Presentation (Présentation) et Text (Texte) sont activés uniquement si le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI).: Pour régler le contraste entre l'objet et son arrière-plan.: Pour régler la luminosité de l'image entière.: Permet de régler la netteté de l'image.Lorsque le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI), la: Permet de régler une couleur plus claire ou plus sombre.Lorsque le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI), la: Pour obtenir une couleur plus naturelle des objets à l'aide d'une amélioration du vert ou du rouge.Lorsque le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI) et que les normes PAL et SECAM s'appliquent aux modes [S-Video] ([S-Viséo]) et [AV] ([AV]), la ne peut pas être réglée.: Vous pouvez sélectionner la température de couleur selon vos préférences.Réglages par défaut du fabricant : <9300K>, <8000K>, <6500K>, <5500K>Vous pouvez sélectionner la température de couleur selon vos préférences pour les éléments ci-dessous.,: Règle la température de couleur du niveau de blanc.,: Règle la température de couleur du niveau de noir.-:-: Modifie les caractéristiques de luminosité pour chaque nuance de couleur d'une image.Plus la valeur est grande (+), plus le contraste des zones lumineuses et sombres est important.Plus la valeur est faible (-), plus les zones sombres sont foncées.Plage de réglage : -3 à +3: Vous pouvez enregistrer l'état de l'écran que vous avez réglé selon vos préférences en allant dans→sur l'affichage à l'écran.: Rétablit les paramètres d'usine.
Taille Vous pouvez sélectionner une taille d'écran selon le type de scène.Lorsque le signal d'entrée est de type synchronisation du PC (D-Sub/HDMI), la fonction/n'est pas prise en charge.-:-<16 : 9>
Position Permet de régler la position de l’écran si les bords ne sont pas alignés.
NR numérique	Lorsqu’une ligne pointillée s’affiche ou que l’écran tremble, il est possible d’afficher l’image avec une meilleure qualité en activant la fonction Noise Reduction (Réduction du bruit).De même, lorsque le signal d’entrée est de type synchronisation du PC (D-Sub/HDMI), lane fonctionne pas.
Niveau noir Vous pouvez choisir la luminosité du signal en fonction du signal d’entrée. Si cela n’est pas adapté au signal d’entrée, les zones sombres peuvent ne pas être affichées ou être à peine visibles.Le niveau de noir peut être défini uniquement pour les signaux 480i et 576i des modes [AV], [S- Vidéo] et synchronisation AV (D-Sub), ainsi que pour le signal RVB du mode [HDMI].Pour les signaux 480i et 576i des modes [AV], [S- Vidéo] et synchronisation AV (D-Sub).<0 IRE>: Règle le niveau de noir sur <0 IRE>.<7.5 IRE>: Règle le niveau de noir sur <7.5 IRE>.Pour le signal RVB du mode: pour un environnement normal.: lorsque la zone sombre apparaît trop lumineuse.
Overscan	A l’aide de cette fonction, vous pouvez couper le bord de l’image lorsque des informations ou des images inutiles y figurent.Pas de prise en charge avec les modes [AV] et [S- Vidéo].Prise en charge uniquement lorsque le signal d’entrée est Synchronisation AV (D-Sub) ou Synchronisation AV (HDMI).Si l’est désactivé, des zones supplémentaires inutiles sur les bords d’une image peuvent également s’afficher. Dans ce cas, activez l’.
Mode Film	A l’aide de cette fonction, vous pouvez optimiser le mode d’affichage pour regarder un film.-Lepeut uniquement être pris en charge avec les signaux [AV], [S- Vidéo], 480i et 576i.
PC Elimine ou réduit les parasites qui provoquent une qualité d’image non stable, comme le tremblement de l’écran. Si les interférences ne sont pas supprimées grâce au réglage précis (Fine), réglez la fréquence au maximum, puis procédez de nouveau au réglage précis.Activé uniquement pour l’entrée de synchronisation du PC (D-Sub/HDMI) de la borne D-Sub.Reportez-vous à la rubrique Synchronisation du PC (D-Sub/HDMI): Permet de régler automatiquement la fréquence et la phase de l’écran du PC.: Permet de régler la fréquence lorsque des lignes verticales apparaissent sur l’écran du PC.: Pour un réglage fin de l’écran du PC.: Cette fonction permet de rétablir les paramètres par défaut du menu PC.
Zoom Agrandit l’écran du PC de 2, 4 ou 8 fois.Ce réglage est possible uniquement lorsque le signal d’entrée est de type synchronisation du PC (D-Sub/HDMI).

MENU DESCRIPTION
Installer	Afin d'adapter l'image à l'emplacement d'installation, vous pouvez inverser les images projetées verticalement/ horizontalement.·: Image normale·: Image retournée horizontalement/ verticalement·: Image retournée horizontalement·: Image retournée verticalement
Mode lampe	Permet de régler la luminosité de l'image en ajustant l'intensité lumineuse générée par la lampe.·: Ce mode est optimisé pour les petits écrans dont la taille est inférieure à 100 pouces. Ce mode diminue la luminosité de la lampe et la consommation d'énergie afin de prolonger la durée de vie de la lampe, et de réduire les interférences et la consommation.·: Ce mode utilise au maximum la luminosité de la lampe lorsque l'éclairage ambiant est clair. La luminosité de la lampe s'intensifiant, sa durée de vie est réduite et les interférences et la consommation d'énergie peuvent augmenter.
Dist. trapéz. Auto	Vous pouvez ajuster les images déformées ou inclinées en réglant la fonction Sur, de manière à ce que la fonction démarre automatiquement.·--
Keystone-V Vous pouvez compenser les images déformées ou inclinées grâce à la fonction de correction trapézoidale (Keystone) verticale.La sortie audio de votre projecteur est temporairement arrêtée pendant la modification du keystone (trapèze)L'OSD (On Screen Display) ne compense pas le keystone (trapèze).
Arrière-plan	Vous pouvez définir le arrière plan affiché lorsque le périphérique externe connecté au projecteur n'émet aucun signal. En cas de réception d'un signal, le arrière-plan défini disparaît et un écran normal s'affiche.--
Choix de la mire	Généré automatiquement par le projecteur. Base pour une installation du projecteur.·: Vous pouvez contrôler l'absence de distorsion de l'image.·: Vous pouvez vous reporter aux formats d'image tels que 1,33:1 ou 1,78:1.
Type vidéo	Si la qualité de l'écran est anormale car le projecteur n'identifie pas le type de signal d'entrée automatiquement en mode, vous pouvez définir le type de signal d'entrée de force.En mode, activation uniquement si le signal d'entrée est de type synchronisation AV (D-Sub). Toutefois, pour une synchronisation H/V distincte, activation uniquement pour les signaux 1280 x 720p 59,94 Hz/60 Hz.En mode, activation uniquement pour les signaux 640x480p 59,94 Hz/60 Hz et 1280x720p 59,94 Hz/60 Hz parmi les signaux de synchronisation AV (HDMI).·: mode: mode
	Utilisation	Couleur, Netteté,Teinte	Menu PC et zoom
	RGB(PC)Lors de la connexion de la sortie RVB d'un PC à la borne D-Sub	Désactiver	Activer
	RGB(AV)Lors de la connexion de la sortie RVB d'un périphérique AV (STB, DVD, etc.) à la borne D-Sub	Activer	Activer
	YPbPr(AV)Lors de la connexion de la sortie YPbPr d'un périphérique (STB, DVD, etc.) à la borne D-Sub	Activer	Désactiver
	PCLors de la connexion d'un PC à la borne HDMI	Désactiver	Activer
	AVLors de la connexion d'un périphérique AV (STB, DVD, etc.···) à la borne HDMI	Activer	Désactiver
	Auto.Réglages automatiques	-	-
Sous-titres	La fonctionest prise en charge lorsque le signal analogique externe (connecté à une borne Vidéo ou S-Vidéo) contient des sous-titres.La fonctionn'est pas prise en charge en mode(y compris les composants) ou.En fonction du signal externe, vous devrez peut-être modifier les réglages des canaux ou des.Chaqueetcontient des informations différentes.comporte des informations supplémentaires qui complètent celles contenues dans.(Par exemple, si les sous-titres anglais sont fournis sur, les sous-titres espagnols seront fournis sur Canal<2>.)< Sous - titres :<Arrêt><Marche>:<Texte>:<1>-<2>:<1>-<2>
Réinitialiser	A l'aide de cette fonction, vous pouvez rétablir les paramètres par défaut.: Rétablit les réglages par défaut du fabricant.: Réinitialise la durée du filtre.

MENU DESCRIPTION
Langue Vous pouvez sélectionner la langue utilisée pour l'écran du menu.
Option Menu	: Vous pouvez déplacer le menu vers le haut/le bas/la gauche/la droite.: Vous pouvez régler la transparence du menu.--<Moyen>-<Bas>-<Opaque> : Vous pouvez régler la durée d'affichage du menu. <5 sec.>-<10 sec.>-<30 sec.>-<60 sec.>-<90 sec.>-<120 sec.>-<Fidélité>
Son	Règle la balance audio droite et gauche ainsi que l'égaliseur du haut-parleur stéréo 3W intégré dans le projecteur.-<100Hz>-<300Hz>-<1kHz>-<3kHz>-<10kHz>
Heure vér. filtre Définit la période de vérification du filtre. (Unité : heure)Si la durée du filtre est supérieure à la période de vérification du filtre, le message de vérification du filtre s'affiche pendant une minute à chaque allumage du projecteur.Message de vérification du filtre : « Vérifier le filtre. Le nettoyer ou le remplacer, le cas échéant. ».
Marche auto.	Si le projecteur est alimenté, il est automatiquement mis sous tension, sans qu'il soit nécessaire d'appuyer sur le bouton d'alimentation.-<Marche>
Veille	En cas d'absence de signal d'entrée pendant la durée définie, le projecteur est éteint automatiquement (aucun bouton de la télécommande ou du projecteur ne doit être activé pendant cette période). - <10 Min.>- <20 Min.>- <30 Min.>
Information Vous pouvez vérifier des signaux de source externes, la configuration de l'image ainsi que le réglage de l'image PC.

4 Dépannage

4-1 Avant de contacter le service d'assistance

Effectuez les vérifications suivantes avant de faire appel au service après-vente. Si le problème persiste, contactez le centre de service Samsung Electronics le plus proche.

	Symptômes Dépannage
Installation et rac-cordement	Absence de tension. Vérifiez la connexion du câble d'alimentation.
	Je souhaite installer mon projecteur au pla-fond.	Le support d'installation au plafond est vendu séparément. Contactez votre distributeur produit local.
	La source externe ne peut pas être sélection-née.	Assurez-vous que le câble de branchement (vidéo) est correc-tement connecté au port correspondant. Si l'appareil n'est pas connecté correctement, il est impossible de le sélectionner.
Menu et téléco-mmande	La télécommande ne fonctionne pas.	Assurez-vous que la source externe adéquate soit sélectionn-ée.Vérifiez la pile de la télécommande. Si elle présente des ano-malies, remplacez-la par une nouvelle pile de la taille recom-mandée.Prenez soin de diriger la télécommande vers le capteur à l'arrière de l'unité et à une distance inférieure à environ 7 m.Retirez tous les obstacles se trouvant entre la télécommande et le produit.Un éclairage direct par ampoule à incandescence ou tout autre type d'éclairage sur le télécapteur du projecteur peut modifier la sensibilité et entraîner un dysfonctionnement de la téléco-mmande.Vérifiez si le compartiment de la pile de la télécommande est vide.Vérifiez que l'indicateur LED situé sur la partie supérieure du projecteur est allumé.
	Je ne parviens pas à sélectionner un menu.	Vérifiez si le menu s'affiche en gris. Un menu de couleur grise est un menu non disponible.
Ecran et source externe	Impossible de voir les images. Assurez-vous que le cordon d'alimentation du projecteur est bien branché.Assurez-vous que la source d'entrée adéquate est sélectionnée.Vérifiez que les connecteurs sont correctement raccordés à l'arrière du projecteur.Vérifiez les piles de la télécommande.Assurez-vous que les paramètresetne sont pas réglés au minimum.
	Couleur non satisfaisante.	Réglez la luminosité( ) et le contraste( ).
	Les images sont floues. Réglez la mise au point.Contrôlez que la distance de projection n'est ni trop importante, ni trop restreinte par rapport à l'écran.
	Bruit étrange. Si un son étrange persiste,contactez notre centre de service.
	La LED de fonctionnement est allumée.	Reportez-vous aux mesures de correction en fonction des indications LED.
	Des lignes apparaissent sur l'écran. Des interférences peuvent se produire lors de l'utilisation de votre PC ; réglez dès lors la fréquence de l'écran.
	L'écran du périphérique externe ne s'affiche pas.	Assurez-vous que le périphérique externe fonctionne et vérifiez si les réglages tels que laet leont été définis correctement dans l'écrandu menu du projecteur.
	Seul un écran bleu apparaît. Veillez à ce que les périphériques externes soient correctement branchés. Vérifiez à nouveau les câbles de connexion.
	L'écran apparaît en noir et blanc ou avec des couleurs étranges/l'écran est trop foncé ou trop clair.	Comme indiqué ci-dessus, vérifiez si les réglages comme,etont été définis correctement dans le menu.Si vous voulez rétablir les valeurs d'usine de différents réglages, utilisezdans le menu.

5 Informations complémentaires

5-1 Caractéristiques

MODÈLE SP-L201 SP-L221 SP-L251
Ecran Taille 0,63"	3P LCD
	Résolution XGA (1024 x 768)
Rapport d'aspect 4:3
Electricité Consommation 270 W (Arrêt : Moins de 0,5W)
		Tension	100~240V AC, 50/60Hz
Lamp Consommation 203W ( Eco : 172W )
		Durée de vie 2.500 heures (Eco : 3.000 heures)
Dimensions		291 x 289 x 127 mm / 11,46 x 11,38 x 5 pouces
Poids		3,8 Kg / 10,2 lbs
Fonctions clés	Luminosité	2.000 ANSI	2.200 ANSI	2.500 ANSI
	Contraste	500:1
	Taille de l'écran (diagonale)	Diagonale de 40 pouces ~ 300 pouces
	Plage de projection	1 m ~ 10 mm / 39,37 pouces ~ 393,70 pouces
	Correction trapézoïdale	Vertical ( ± 20^ )
	Réglage du zoom	Manuel
	Réglage de la mise au point	Manuel
	Lentille	F=1,65~1,93, f=18,5mm~22,5mm
	Ratio de zoom	1:1,2
Signal d'entrée	D-Sub 15p	RVB analogique, YpbPr analogique
	HDMI	RVB numérique, YcbCr numérique
	Mini DIN x 1	S-Vidéo
	RCA x 1	Vidéo composite
Haut-parleur		3W x 2 (Stéréo)
Environnement utilisateur	Température et humidité	Fonctionnement : Température 5 °C ~ 35 °C (41 °F ~ 95 °F), Humidité 20 % ~ 80 % (Sans condensation)
		Stockage : Température -10 °C ~ 60 °C (-14 °F ~ 140 °F), Humidité 10 % ~ 90 % (Sans condensation)
Bruit		Eco : 30dB, Luminosité : 32dB

Cet équipement de Classe B a été conçu pour une utilisation domestique et de bureau. Cet appareil a été enregistré en fonction des perturbations électromagnétiques pour une utilisation domestique. Il peut être utilisé dans toutes les zones. Les appareils de Classe A sont pour une utilisation de bureau. La classe A est destinée à une utilisation professionnelle tandis que la classe B émet moins d'ondes électromagnétiques que la classe A.

L'écran LCD utilisé sur le projecteur LCD est constitué de centaines de milliers de pixels fins. Comme d'autres périphériques d'affichage vidéo, l'écran LCD peut contenir des pixels défectueux (pixels morts) qui ne fonctionnent pas. Lors de l'envoi d'un produit, les conditions d'identification des pixels morts, ainsi que le nombre de pixels de ce type pouvant être contenus dans un écran LCD, sont strictement gérés par le fabricant de l'écran et par notre entreprise, dans le respect dans normes applicables en la matière. La qualité globale et la durée de vie d'un écran présentant quelques pixels morts ne sont pas affectées.

Format de communication (conforme au standard RS232C)

• Débit en bauds : 9.600 bps
- Parité : aucune
- Bits de donnée : 8, bit d'arrêt : 1
- Contrôle de flux : aucune

protocole de communication série

1. Structure du paquet de commandes [7 octets]

0x08 0x22 cmd1

cmd2 cmd3 valeur CS

• Un paquet de commandes comprend 7 octets au total.
• Les octets 0x08 et 0x22 indiquent que le paquet est destiné à une communication série.
• Les 4 octets suivants représentent une commande prédéfinie qui peut être définie par l'utilisateur.

• Le dernier octet est le total de contrôle, qui vérifie la validité du paquet actif.

• En-tête [2 octets] : Valeurs prédéfinies fixées à 0x08 et 0x22.

• Cmd1 [1 octet] : Première valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd2 [1 octet] : Deuxième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Cmd3 [1 octet] : Troisième valeur du code dont la définition figure dans la liste de commande (Hexadécimale).
• Valeur [1 octet] : Paramètre d'entrée de la commande (Valeur par défaut : 0) (Hexadécimale).
  • CS [1 octet] : total de contrôle (second complément de la somme de toutes les valeurs à l'exception de la valeur CS).

2. Structure des paquets de réponse [3 octets]

1. Succès

0x03 0x0C 0xF1

2. Échec

0x03 0x0C 0xFF

• Lorsque la valeur du paquet reçu d'un périphérique externe est valide, un paquet Succès est envoyé. Sinon, un paquet Échec est transmis.

• Un paquet Échec est envoyé dans les cas suivants :

• Le paquet reçu ne comprend pas 7 octets.

• La valeur d'en-tête du paquet de 2 octets est différente de 0x08 et 0x22.
• Le total de contrôle est incorrect.

- Une défaillance a été identifiée par un périphérique externe.

- Un périphérique externe classe le paquet dans la catégorie Échec s'il ne reçoit pas un paquet Succès dans les 100 ms.

Tableau de commandes

ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Général Electricité Electricité Affichage			OSD / Power On	0x00 0x00 0x00 0
			OK				1
			Annuler 2
			Direct Power Off				3
							1
Volume Direct	0x01 0x00 0x00		(0~100)
	Continu Haut 0x01 0
			Bas 0x02 0
	Muet 0x02 0x00 0x00 0
	Blank Marche	0x03 0x00 0x00 0
			Arrêt
Entrée	Liste Source	AV	AV	0x0A	0x00 0x02 0	0x01	0
		S-Viséo S-Viséo
		PC	PC			0x03 0
		HDMI	HDMI			0x04 0
Image	Mode	Standard		0x0B	0X00	0x00	0
		Présentation					1
		Texte					2
		Film					3
		Jeu					4
		Utilisateur					5
	Contraste	0~100			0X02	0x00	(0~100)
	Luminosité	0~100			0X03	0x00 (0~100)
	Netteté	0~100			0X04	0x00 (0~100)
	Couleur	0~100			0X05	0x00 (0~100)
	Teinte (V/R)	V50 / R50			0x06 0x00 (0~100)
	Temp. de Couleur	9300K			0x0A	0x00 1
		8000K					2
		6500K					3
		5500K					4
	WB	Aj. Rouge			0x0B	0x00 (0~100)
		Aj. Vert				0x01 (0~100)
		Aj. Bleu 0x02 (0~100)
		Regl. Rouge				0x03 (0~100)
		Regl. vert				0x04 (0~100)
		Regl. bleu				0x05 (0~100)

ÉLÉMENT DE CONTRÔLE					CMD1	CMD2	CMD3	VALEUR
Image	Gamma	3~3	0x0B	0x0C	0x00	(0~6)
	Sauvegarder	Affichage OSD				0x0D 0x00 0
		OK						1
		Annuler 2
		Direct Save 3
	Réinitialiser 0x0DE 0x00 0
	Taille Normal 0x0F 0x00 0
	NR numérique	Arrêt 0x10 0x00 0
		Marche						1
	Niveau noir	0 IRE/NOR-MAL				0x11 0x00 0
		7.5 IRE/Bas						1
	Overscan	Arrêt 0x12 0x00 0
		Marche						1
	Mode Film	Arrêt 0x13 0x00 0
		Marche						1
	PC	Réglage Automatique				0x14 0x00 0
		Regl. Base		Haut		0x15 0x00 0
				Bas				1
		Regl. Prec		Haut		0x16 0x00 0
				Bas				1
		Réinitialiser		Affichage OSD		0x17 0x00 0
				OK				1
				Annuler				2
				Direct Reset				3
	Zoom	x1				0x18 0x00 0
		x2						1
		x4						2
		x8						3
		Gauche				0x19 0x00 0
		Droite						1
		Haut						2
		Bas						3

ÉLÉMENT DE CONTRÔLE CMD1 CMD2 CMD3 VALEUR
Image Horizontal Position	Continu Gauche 0x0B 0x1A 0x00 0
ÉLÉMENT DE CONTRÔLE				CMD1	CMD2	CMD3	VALEUR
Configuration	Installer Installation	sol		0x0C 0x00 0x00 0	0
		Install. Pla-fond					1
		Projection au sol					2
		Proj. plaf. 3
	Mode lampe E	CO 0x01 0x00 0
		Lumineux 1
	Keystone Keystone-V -50~50 0x02 0x00 (0~100)
						2
						2
Option Langue	English 0x0D 0x00 0x00 0
		Deutsch 1
		Nederlands 2
		Español 3
		Français 4
		Italiano 5
		Svenska 6
		Português 7
		Русский 8
		中国语					9
		한국어					0A
		Türkçe 0B
		ไทย 0C
	Option Menu Position Gauche			0x01 0x00 0
				Droite			1
				Haut			2
				Bas			3
				Transpa-rence	Elevé	0x02 0x00 0
					Moyen		1
					Bas		2
					Opaque		3
				Aff. heure	5 sec.	0x03 0x00 0
					10 sec.		1
					30 sec.		2
					60 sec.		3
					90 sec.		4
					120 sec.		5
					Fidélité		6
Option Son Ba	ance Haut 0x0D	0x04 0x00 0
			Bas 1
		100Hz Haut 0x01 0
			Bas 1
		300Hz Haut 0x02 0
			Bas 1
		1KHz Haut 0x03 0
			Bas 1
		3KHz Haut 0x04 0
			Bas 1
		10KHz Haut 0x05 0
			Bas 1
	Heure vér. fil-tre	Arrêt 0x05 0x00 0
		100 1
		200 2
		400 3
		800 4
	Marche auto. Arrêt 0x06 0x00 0
							1
	Veille Arrêt 0x07 0x00 0
							1
							2
							3
	Information				0x08 0x00 0

- Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

NORTH AMERICA
U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca
MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx
LATIN AMERICA
ARGENTINA 0800-333-3733 http://www.samsung.com/ar
BRAZIL 0800-124-421	4004-0000	http://www.samsung.com/br
CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl
COLOMBIA 01-8000112112 http://www.samsung.com/co
COSTA RICA 0-800-507-7267	http://www.samsung.com/latin
ECUADOR	1-800-10-7267	http://www.samsung.com/latin
EL SALVADOR	800-6225	http://www.samsung.com/latin
GUATEMALA	1-800-299-0013	http://www.samsung.com/latin
HONDURAS	800-7919267	http://www.samsung.com/latin
JAMAICA	1-800-234-7267	http://www.samsung.com/latin
NICARAGUA	00-1800-5077267	http://www.samsung.com/latin
PANAMA	800-7267	http://www.samsung.com/latin
PUERTO RICO	1-800-682-3180	http://www.samsung.com/latin
REP. DOMINICA	1-800-751-2676	http://www.samsung.com/latin
TRINIDAD & TOBAGO	1-800-SAMSUNG(726-7864)	http://www.samsung.com/latin
VENEZUELA	0-800-100-5303	http://www.samsung.com/latin
EUROPE
AUSTRIA	0810 - SAMSUNG(7267864,€ 0.07/min)	http://www.samsung.com/at
BELGIUM	02 201 2418	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr(French)
CZECH REPUBLIC	800 - SAMSUNG (800-726786)	http://www.samsung.com/cz
	Distributor pro Českou republiku,Samsung Zrt., Česká organizační složka, Oasis Florenc, Sokolov ská394/17, 180 00, Praha 8
DENMARK	8 - SAMSUNG (7267864)	http://www.samsung.com/dk
EIRE	0818 717 100	http://www.samsung.com/ie
FINLAND	30 - 6227 515	http://www.samsung.com/fi
FRANCE	01 4863 0000	http://www.samsung.com/fr
EUROPE
GERMANY 01805 - SAMSUNG (7267864)	€ 0.14/Min)	http://www.samsung.de
HUNGARY 06-80-SAMSUNG(726-7864)	http://www.samsung.com/hu
ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com/it
LUXEMBURG 02 261 03 710 http://www.samsung.com/lu
NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€ 0,10/Min)		http://www.samsung.com/nl
NORWAY 3 - SAMSUNG (7267864) http://www.samsung.com/no
POLAND 0 801 1SAMSUNG (172678)	022 - 607 - 93 - 33	http://www.samsung.com/pl
PORTUGAL 808 20 - SAMSUNG (7267864) http://www.samsung.com/pt
SLOVAKIA	0800-SAMSUNG(726-7864)	http://www.samsung.com/sk
SPAIN	902 - 1 - SAMSUNG (902 172 678)	http://www.samsung.com/es
SWEDEN	0771 726 7864 (SAMSUNG)	http://www.samsung.com/se
SWITZERLAND	0848-SAMSUNG(7267864, CHF 0.08/min)	http://www.samsung.com/ch
U.K	0845 SAMSUNG (7267864)	http://www.samsung.com/uk
CIS
BELARUS	810-800-500-55-500
ESTONIA	800-7267 http://www.samsung.com/ee
LATVIA	8000-7267 http://www.samsung.com/lv
LITHUANIA	8-800-77777	http://www.samsung.com/lt
MOLDOVA 00-800-500-55-500
KAZAKHSTAN	8-10-800-500-55-500	http://www.samsung.com/kz_ru
KYRGYZSTAN	00-800-500-55-500
RUSSIA	8-800-555-55-55	http://www.samsung.ru
TADJIKISTAN	8-10-800-500-55-500
UKRAINE	8-800-502-0000	http://www.samsung.com/uahttp://www.samsung.com/ua_ru
UZBEKISTAN	8-10-800-500-55-500	http://www.samsung.com/kz_ru
ASIA PACIFIC
AUSTRALIA	1300 362 603 http://www.samsung.com/au
CHINA	400-810-5858010-6475 1880	http://www.samsung.com/cn
HONG KONG	3698 - 4698	http://www.samsung.com/hkhttp://www.samsung.com/hk_en/
INDIA	3030 82821-800-3000-82821800 110011	http://www.samsung.com/in
ASIA PACIFIC
INDONESIA 0800-112-8888 http://www.samsung.com/id
JAPAN 0120-327-527 http://www.samsung.com/jp
MALAYSIA 1800-88-9999 http://www.samsung.com/my
NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com/nz
PHILIPPINES 1-800-10-SAMSUNG(726-7864)1-800-3-SAMSUNG(726-7864)1-800-8-SAMSUNG(726-7864)02-5805777		http://www.samsung.com/ph
SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com/sg
THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th
TAIWAN 0800-329-999 http://www.samsung.com/tw
VIETNAM 1 800 588 889	http://www.samsung.com/vn
MIDDLE EAST & AFRICA
SOUTH AFRICA	0860-SAMSUNG(726-7864) http://www.samsung.com/za
TURKEY	444 77 11	http://www.samsung.com/tr
U.A.E	800-SAMSUNG(726-7864)8000-4726	http://www.samsung.com/ae

Mise au rebut appropriée de ce produit (élimination des appareils électriques et électroniques) - Europe uniquement

(Applicable dans les pays de l'Union Européenne et dans les autres pays européens disposant de systèmes de collecte sélective)

Cette marque sur la batterie, les accessoires ou la documentation signifie que cet appareil et ses accessoires électroniques (p.ex. chargeur, casque d'écoute, câble USB) ne peuvent pas être éliminés avec les déchets ménagers à la fin de leur cycle de vie. Pour éviter les atteintes à l'environnement ou les risques pour la santé dus à l'élimination anarchique des déchets, veuillez séparer ces éléments des autres types de déchets et les recycler de manière responsable, de manière à promouvoir la réutilisation durable des ressources matérielles.

Les particuliers doivent contacter le revendeur chez qui ils ont acheté ce produit ou leur administration locale afin de savoir où et comment ils peuvent déposer ces éléments en vue de leur recyclage dans de bonnes conditions environnementales.

Les utilisateurs professionnels doivent contacter leur fournisseur et consulter les conditions générales du contrat d'achat. Cet appareil et ses accessoires électroniques ne doivent pas être mis au rebut avec d'autres déchets de nature commerciale.

Elimination des batteries de ce produit - Europe uniquement

(D'application dans l'Union européenne et les autres pays d'Europe employant des systèmes de collecte de piles distincts)

Cette marque sur la batterie, le manuel ou l'emballage signifie que les batteries de ce produit ne peuvent pas être éliminées avec les déchets ménagers à la fin de leur cycle de vie. La mention des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient un niveau de mercure, de cadmium ou de plomb plus élevé que les niveaux de référence de la directive CE 2006/66. Si les batteries ne sont pas éliminées correctement, ces substances peuvent porter atteinte à la santé ou à l'environnement.

Pour protéger les ressources naturelles et promouvoir la réutilisation matérielle, séparez les batteries des autres types de déchet et recyclez-les via votre système local de reprise des batteries gratuit.
