MODE D'EMPLOI Pro G7805 EPSON

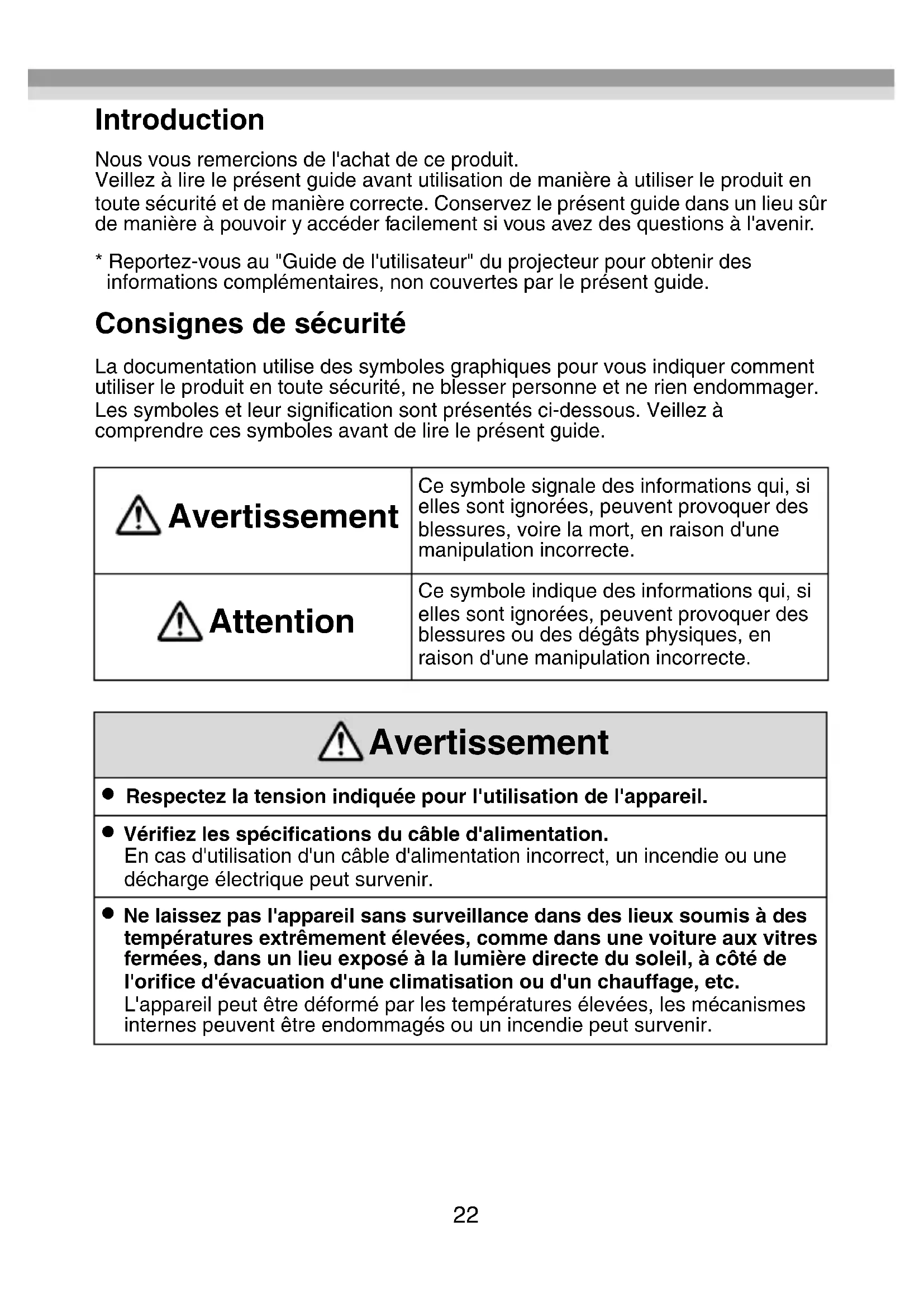

• Reportez-vous au "Guide de l'utilisateur" du projecteur pour obtenir des informations complémentaires, non couvertes par le présent guide. Consignes de sécurité La documentation utilise des symboles graphiques pour vous indiquer comment utiliser le produit en toute sécurité, ne blesser personne et ne rien endommager. Les symboles et leur signification sont présentés ci-dessous. Veillez à comprendre ces symboles avant de lire le présent guide. Avertissement Ce symbole signale des informations qui, si elles sont ignorées, peuvent provoquer des blessures, voire la mort, en raison d'une manipulation incorrecte. Attention Ce symbole indique des informations qui, si elles sont ignorées, peuvent provoquer des blessures ou des dégâts physiques, en raison d'une manipulation incorrecte. Avertissement

• Respectez la tension indiquée pour l'utilisation de l'appareil.

• Vérifiez les spécifications du câble d'alimentation. En cas d'utilisation d'un câble d'alimentation incorrect, un incendie ou une décharge électrique peut survenir.
• Ne laissez pas l'appareil sans surveillance dans des lieux soumis à des températures extrêmement élevées, comme dans une voiture aux vitres fermées, dans un lieu exposé à la lumière directe du soleil, à côté de l'orifice d'évacuation d'une climatisation ou d'un chauffage, etc.L'appareil peut être déformé par les températures élevées, les mécanismes internes peuvent être endommagés ou un incendie peut survenir.23

• Faites attention lorsque vous manipulez la fiche d'alimentation. Si elle n'est pas manipulée correctement, un incendie ou une décharge électrique peut survenir. Prenez en compte les éléments suivants lors de la manipulation de la fiche.

• Ne surchargez pas les prises murales, les rallonges ou les barrettes d'alimentation.

• Ne branchez pas la fiche si des substances étrangères, comme de la poussière, adhèrent à la fiche.

• Vérifiez que la fiche est bien branchée.

• Ne branchez et ne débranchez pas la fiche lorsque vous avez les mains mouillées.

• Ne débranchez pas la fiche en tirant sur le câble d'alimentation.

• N'utilisez pas d'autres alimentations électriques (adaptateurs secteur). Utilisez uniquement l'alimentation fournie.

• N'utilisez pas de câble d'alimentation endommagé. Sinon, un incendie ou une décharge électrique peut survenir.

• Ne modifiez pas le câble d'alimentation.

• Ne posez pas d'objets lourds sur le câble d'alimentation.

• Ne soumettez pas le câble d'alimentation à une force excessive, ne le pliez pas et ne le tordez pas.

• Ne procédez pas au câblage à proximité d'un chauffage électrique.

• N'installez et n'utilisez pas cet appareil dans des lieux exposés à l'humidité ou à l'eau, comme à l'extérieur, à proximité d'une baignoire ou d'une douche, etc. Sinon, un incendie ou une décharge électrique peut survenir.

• Assurez-vous que l'appareil est mis à la masse (terre). Connectez le port FG de l'appareil à un conducteur de terre.

• Ne touchez pas à la fiche lors d'un orage. Sinon, une décharge électrique peut survenir.

• Le boîtier de l'appareil doit uniquement être ouvert par du personnel d'entretien qualifié, sauf dans la mesure indiquée dans le "Guide de l'utilisateur". Ne démontez pas et ne modifiez pas l'appareil ou ses consommables. De nombreux éléments de l'appareil transportent une charge électrique élevée, qui peut entraîner un incendie ou une décharge électrique.

• Ne placez pas de vases, de récipients contenant de l'eau ou de récipients médicaux sur l'appareil. Si du liquide s'écoule du récipient, un incendie ou une décharge électrique peut survenir.24

• Si vous remarquez une des anomalies suivantes, mettez immédiatement l'appareil hors tension, débranchez le câble d'alimentation de la prise électrique et contactez votre revendeur local ou le centre d'entretien Epson :

• si de la fumée s'échappe de l'appareil ou en cas d'odeurs ou de sons anormaux,

• si de l'eau ou des substances étrangères pénètrent dans l'appareil,

• si l'appareil est tombé et que le boîtier a été endommagé. Si vous continuez à utiliser l'appareil dans ces conditions, un incendie ou une décharge électrique peut survenir. Ne procédez pas aux réparations vous-même. Attention

• Lorsque vous déplacez l'appareil, veillez à le mettre hors tension, à débrancher le câble d'alimentation de la prise électrique et à déconnecter le câblage au préalable. Sinon, un incendie ou une décharge électrique peut survenir.

• N'installez pas l'appareil dans un lieu exposé à l'humidité ou à la poussière, comme un plan de travail de cuisine ou à proximité d'un humidificateur, ou dans un lieu exposé à la fumée ou à la vapeur. Sinon, un incendie ou une décharge électrique peut survenir.

• N'installez pas l'appareil dans les lieux suivants :

• sur un tapis, un lit, une couverture, etc.

• Ne le couvrez pas avec une couverture, un rideau, une nappe, etc.

• Ne le placez pas sur une surface inclinée ou instable. Il pourrait tomber et entraîner des blessures.

• Lors de l'entretien de l'appareil, n'utilisez pas de chiffons humides ou de solvants, comme de l'alcool, du benzène ou des diluants. Sinon, une décharge électrique ou une anomalie de fonctionnement peut survenir.

• Ne vous asseyez pas sur l'appareil et ne posez pas d'objets lourds sur l'appareil. Sinon, des blessures peuvent survenir.

• Lorsque vous procédez à l'entretien de l'appareil, veillez à l'éteindre, à débrancher le câble d'alimentation de la prise électrique et à déconnecter le câblage au préalable. Sinon, une décharge électrique peut survenir.

• Pour des raisons de sécurité, lorsque vous n'utilisez pas l'appareil, veillez à débrancher le câble d'alimentation de la prise électrique. En cas de détérioration de l'isolation, un incendie peut survenir.25

Marques commerciales et droits d'auteur HDMI et High-Definition Multimedia Interface sont des marques commerciales ou des marques commerciales déposées de HDMI Licensing LLC. HDBaseT™ and the HDBaseT Alliance logo are trademarks of the HDBaseT Alliance. Les autres noms de produits cités dans le présent manuel sont donnés à titre d'information uniquement et lesdits produits peuvent être des marques commerciales de leur propriétaire respectif. Epson décline tout droit quant à ces marques. ©SEIKO EPSON CORPORATION 2013. All rights reserved.26 Remarques concernant l'utilisation et le stockage

• Ne faites pas tomber l'appareil et ne le soumettez pas à des chocs.

• Respectez les conditions suivantes pour l'utilisation et le stockage de l'appareil. Alimentation (adaptateur secteur) : de 100 à 240 V c.a. ±10 % 50/60 Hz Température de fonctionnement : de +5 à +35°C (de 41 à 95 °F), sans condensation Température de stockage : de -10 à +60°C (de 14 à 140 °F), sans condensation

• N'installez pas l'appareil dans un lieu soumis aux vibrations ou aux chocs.

• N'utilisez et ne stockez pas l'appareil dans des lieux exposés à des températures élevées ou faibles. Évitez les changements soudains de température, faute de quoi il est possible que l'appareil ne fonctionne pas correctement.

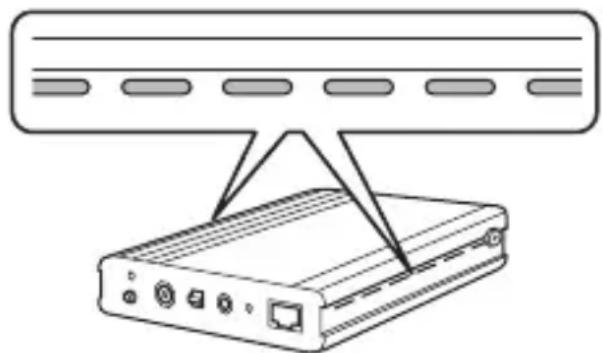

• Veillez à laisser au moins 20 mm (0,8 pouce) entre l'appareil et les murs à gauche et à droite, de manière à ce que les orifices latéraux ne soient pas obstrués, et à laisser au moins 25 mm (1 pouce) au-dessus de l'appareil.

• N'installez pas l'appareil à proximité de lignes à haute tension ou d'équipements magnétiques. Dans le cas contraire, il est possible que l'appareil ne fonctionne pas correctement.

• Le fonctionnement du câble de réseau local pouvant facilement être influencé par les parasites internes, veillez à ce que le câble soit bien déroulé et tendu lors de l'installation.

• Ne tordez et ne pliez pas le câble de réseau local.

• N'attachez pas le câble de réseau local à d'autres câbles. Veillez notamment à le séparer du câble d'alimentation.

• Ne desserrez aucune vis, à l'exception de la vis du port FG.

• Veillez à ce que le conducteur de terre soit mis à la masse avant utilisation.

• Connectez tous les câbles nécessaires avant de mettre le périphérique sous tension.

• Lors de la communication, ne mettez pas cet appareil ou le projecteur hors tension et ne connectez ou ne déconnectez aucun câble.27

• Si vous remarquez des anomalies au niveau du fonctionnement ou des détériorations, cessez immédiatement d'utiliser l'appareil et contactez votre revendeur local ou le centre de réparation Epson le plus proche, comme indiqué dans le "Guide de l'utilisateur" du projecteur.

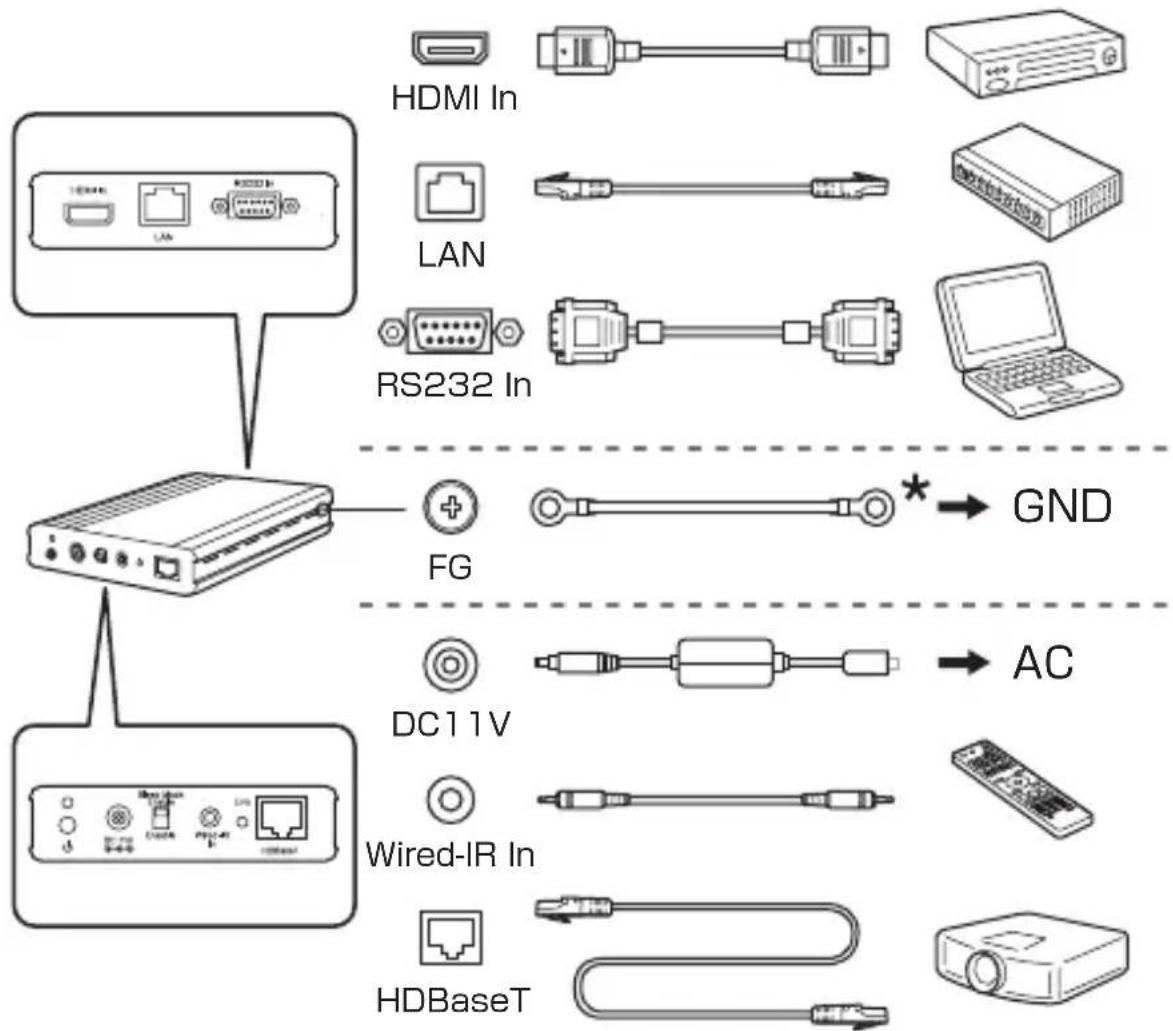

• Il s'agit d'un appareil en option exclusivement fabriqué pour les projecteurs Epson. Reportez-vous au "Guide de l'utilisateur" du projecteur pour plus d'informations concernant la manipulation de l'appareil.28 Vue d'ensemble des fonctions Cet émetteur permet la transmission longue distance de signaux HDMI et de commande (RS-232C) à l'aide d'un câble de réseau local (catégorie 5e ou 6). Cet appareil est basé sur la norme HDBaseT. Il est utile lorsque vous souhaitez commander le projecteur à distance, dans un hall ou sur le site d'un événement, par exemple, étant donné que vous pouvez utiliser un câble de réseau local de 100 mètres (328 pieds) de longueur maximum. Connexion Connectez le projecteur au port HDBaseT de cet appareil à l'aide d'un câble de réseau local. Connectez ensuite l'appareil à un équipement vidéo compatible HDMI ou à l'ordinateur avec lequel vous souhaitez commander le projecteur.

Utilisez une vis M4 pour la fixation. LAN RS232InHDBaseTWired-IRInDC11V HDMIIn

Interface Avant Arrière Nom Fonction

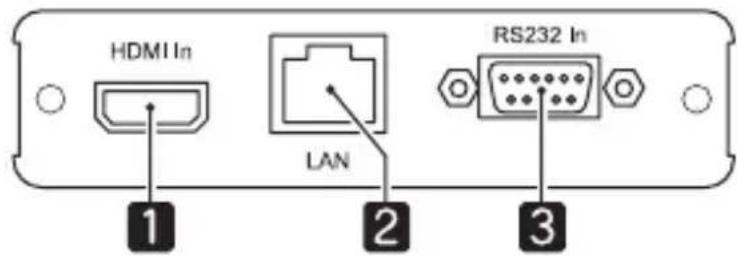

Port HDMI In Reçoit les signaux vidéo et audio d'équipements vidéo compatibles HDMI et d'ordinateurs.

Port LAN (pour la commande) Permet à l'appareil de se connecter à un réseau via un câble de réseau local. Procédez à la connexion lors de la commande du projecteur depuis un ordinateur via le réseau.

Port RS-232 In (pour la commande) Permet à l'appareil de se connecter à un ordinateur via un câble RS-232C. Procédez à la connexion lors de la commande du projecteur depuis un ordinateur.

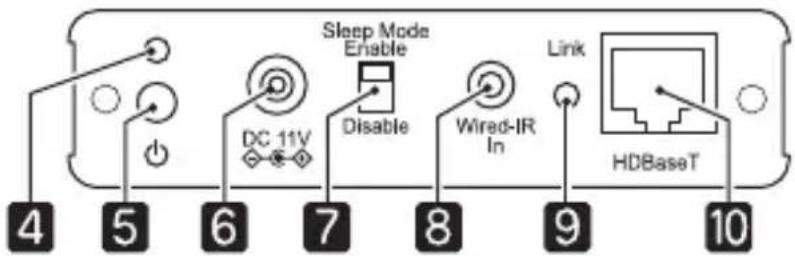

Témoin d'alimentation Indique le statut de fonctionnement de l'appareil. Vert : l'appareil fonctionne. Orange : le mode de veille de l'appareil est activé.

Touche d'alimentation Permet de mettre l'appareil sous/hors tension. L'appareil prend en charge la fonction Aliment. Directe. Cette fonctionnalité permet de mettre le projecteur automatiquement sous tension dès qu'il est branché.30 Câbles de réseau local pris en charge Utilisez un câble droit à paire torsadée blindée de catégorie 5e ou 6. Utilisez un testeur pour vérifier que les propriétés du câble correspondent au moins à la catégorie 5e avant de procéder à la connexion du câble. Lors de l'utilisation d'un connecteur de relais, vérifiez que les câbles de connexion répondent aux spécifications susmentionnées.

Entrée d'alimentation Se connecte à la fiche d'alimentation de l'adaptateur secteur. N'utilisez pas d'autres alimentations électriques (adaptateurs secteur/câbles d'alimentation). Utilisez uniquement l'alimentation fournie. Notez que lorsque le câble d'alimentation est branché, l'appareil se met automatiquement sous tension (Aliment. Directe) une fois le courant rétabli après une coupure d'électricité.

Commutateur [Sleep Mode] Lorsque le commutateur est placé sur [Enable], le mode de veille est automatiquement activé et l'appareil se met hors tension à l'issue de 30 minutes en l'absence de signaux. Appuyez sur la touche d'alimentation pour remettre l'appareil sous tension. L'appareil ne se met pas automatiquement hors tension lorsque le commutateur est placé sur [Disable]. Lors de la surveillance et de la commande à l'aide de la norme HDBaseT, placez ce commutateur sur [Disable] de manière à ce que le mode de veille ne soit pas activé. Si l'appareil est connecté à un point d'accès via le réseau local, il se met pas hors tension, même lorsque le mode de veille est activé.

Port Wired-IR In Se connecte au câble de télécommande en option du projecteur (ELPKC28) et reçoit les signaux de la télécommande.

Témoin Link S'allume en vert lors de la communication avec le projecteur.

Port HDBaseT Permet à l'appareil de se connecter à un projecteur via un câble de réseau local.

Connecteur FG (terre) Permet de mettre à la masse le conducteur de terre.31

Dépannage Problème Solution Aucune image n'apparaît L'appareil est-il sous tension ? Vérifiez que le témoin d'alimentation est allumé en vert. Le câble HDMI est-il correctement connecté ? Vérifiez que le câble HDMI est bien branché aux connecteurs de l'équipement vidéo et de cet appareil. Le câble de réseau local est-il correctement connecté ? Vérifiez que le témoin Link est allumé en vert. Vérifiez également que le câble utilisé est bien un câble droit à paire torsadée blindée de catégorie 5e ou 6. L'appareil HDMI est-il sous tension ? Vérifiez que l'appareil HDMI est sous tension et qu'une image est en cours de lecture. Un câble a-t-il été connecté lors de l'opération ? Connectez tous les câbles nécessaires avant de mettre l'appareil sous tension. Si aucune image n'est affichée à l'issue de la vérification des éléments ci-dessus, mettez tous les appareils connectés hors tension, puis de nouveau sous tension. L'image est floue Le câble de réseau local est-il correctement connecté ? Vérifiez que le témoin Link est allumé en vert. Vérifiez également que le câble utilisé est bien un câble droit à paire torsadée blindée de catégorie 5e ou 6. N'utilisez pas de câble à paire torsadée non blindée. Le conducteur de terre est-il mis à la masse ? Assurez-vous que l'appareil est mis à la masse pour communiquer de manière stable avec le projecteur. Le câble de réseau local est-il attaché à d'autres câbles ? Si le câble de réseau local est attaché à d'autres câbles, cela peut générer des parasites. Aucun son HDMI n'est émis Un câble HDMI est-il utilisé pour connecter les appareils ? Si aucun son n'est émis lors de la connexion à l'aide d'un câble HDMI, réglez l'équipement connecté sur la sortie PCM.32 Spécifications La télécommande ne fonctionne pas Le câble de la télécommande est-il correctement connecté ? Vérifiez que le câble de la télécommande est bien branché aux connecteurs de la télécommande et de cet appareil. L'identifiant de la télécommande et l'identifiant du projecteur correspondent-ils ? Vérifiez que l'identifiant du projecteur que vous souhaitez utiliser et l'identifiant de la télécommande correspondent. Une télécommande d'une autre marque est-elle connectée ? Les télécommandes d'autres marques ne sont pas prises en charge. L'appareil est-il prêt à communiquer ? Reportez-vous à la rubrique suivante, "Communication impossible". Communication impossible (commande depuis le port LAN, RS-232 In ou Wired-IR In impossible) La fonction HDBaseT est-elle activée au niveau du projecteur connecté ? Vérifiez les paramètres du projecteur. Le mode de veille de l'appareil est-il activé ? En mode de veille, il n'est pas possible de commander l'appareil depuis le port RS-232 In ou Wired-IR In. Placez le commutateur [Sleep Mode] sur [Disable]. L'appareil a-t-il été mis sous/hors tension ou un câble a-t-il été connecté ou déconnecté lors de la communication ? Une erreur de communication survient en cas d'interruption de l'alimentation ou du signal lors de la communication. Port HDBaseT RJ45/câble de 100 mètres (328 pieds) de longueur maximum Signaux de sortie pris en charge (HDBaseT) HDMI (vidéo, audio)/RS-232 (pour la commande)/ infrarouge câblé (télécommande)/réseau local (pour la commande) Port HDMI In HDMI et HDCP pris en charge (seule la norme PCM est prise en charge pour l'audio)/câble de 3 mètres (9,8 pieds) de longueur maximum Signaux d'entrée HDMI VGA/SVGA/XGA/WXGA/WXGA+/WXGA++/WSXGA+/ SXGA/SXGA+/UXGA/WUXGA/SDTV (480i/480p)/SDTV (576i/576p)/HDTV (720p)/HDTV (1080i)/HDTV (1080p)

• En fonction du projecteur connecté. Pour plus de détails, consultez le "Guide de l'utilisateur" du projecteur.33

Câblage pour le port RS-232 In Utilisez un câble croisé RS-232C.
