Type de produit	Centrale compacte pour maison intelligente
Marque	Busch-Jaeger
Modèle	2CKA008300A0462
Dimensions (approx.)	Largeur 108 mm (6 TE), hauteur 90 mm, profondeur 70 mm
Poids (approx.)	200 g
Indice de protection	IP20
Température de fonctionnement	-5 °C à +45 °C
Alimentation secteur	100-240 V~, 50/60 Hz, 1,0 A
Tension de bus	28 V + 2 V, 0,7 A
Alimentation de la gâche	12 V-, 0,8 A
Sortie gâche (sans potentiel)	30 V AC/DC, 3 A
Sortie éclairage (sans potentiel)	230 V~, 3 A
Bornes monofil	2 x 0,28 mm² à 2 x 0,75 mm²
Bornes pour fil fin	2 x 0,28 mm² à 2 x 0,75 mm²
Fonctions principales	Temporisation gâche, temporisation éclairage, contrôle porte/lumière, interphone intérieur/extérieur, alimentation gâche, bus intérieur/extérieur
Boutons et indicateurs	Prêt service/défaut, interrupteur pour contrôle porte ou lumière
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant tout nettoyage.
Sécurité	Danger de mort par électrocution. Installation réservée aux électriciens agréés. Débrancher l'alimentation avant intervention.
Pièces détachées et réparabilité	Pièces détachées disponibles auprès du fabricant. Réparation par professionnel uniquement.
Informations générales	Notice complète disponible en téléchargement sur le site du fabricant.

FOIRE AUX QUESTIONS - 2CKA008300A0462 Busch-Jaeger

Comment installer la centrale 2CKA008300A0462 ?

L'installation doit être réalisée par un électricien qualifié. Coupez l'alimentation secteur avant de commencer. Raccordez les bornes conformément au schéma de la notice. Utilisez des câbles de section appropriée (0,28 à 0,75 mm²).

Quelle est la tension d'alimentation de la centrale ?

La centrale fonctionne sur une alimentation secteur de 100-240 V~, 50/60 Hz, avec un courant de 1,0 A. Elle fournit également une tension bus de 28 V et une sortie gâche de 12 V-.

Puis-je connecter un interphone externe à ce système ?

Oui, la centrale dispose d'entrées pour interphone extérieur et intérieur sur les bornes 4 et 6. Consultez la notice pour les branchements précis.

Que signifie l'indicateur 'Prêt service / Défaut' ?

Ce voyant indique l'état de la centrale. Vert fixe = fonctionnement normal. Rouge clignotant = défaut. Reportez-vous à la notice pour le diagnostic.

Comment régler la temporisation de la gâche et de l'éclairage ?

Les temporisations se règlent via les potentiomètres ou les réglages en usine. Les bornes 1 et 2 correspondent respectivement à la temporisation gâche et éclairage. La notice détaille les valeurs possibles.

Quel type de câble utiliser pour les raccordements ?

Utilisez des câbles monofils ou multifils de section comprise entre 0,28 mm² et 0,75 mm² pour les bornes. Respectez les distances maximales indiquées dans la notice.

La centrale est-elle compatible avec les stations intérieures Busch-Jaeger ?

La centrale fonctionne en Mode 1 uniquement avec les stations intérieures fabriquées avant octobre 2015. Pour les modèles récents, vérifiez la compatibilité dans la notice.

Que faire en cas de défaut ou d'absence d'alimentation ?

Vérifiez d'abord l'alimentation secteur (230 V). Contrôlez le fusible interne (non accessible sans ouverture). Si le problème persiste, contactez un électricien.

Puis-je utiliser cette centrale pour contrôler l'éclairage et la porte en même temps ?

Oui, la centrale dispose de sorties séparées pour la gâche (borne 8) et l'éclairage (borne 7). Vous pouvez programmer des temporisations indépendantes.

Où télécharger la notice complète de la centrale ?

La notice complète est disponible gratuitement sur le site notice-facile.com en format PDF. Vous pouvez également demander une traduction par email.

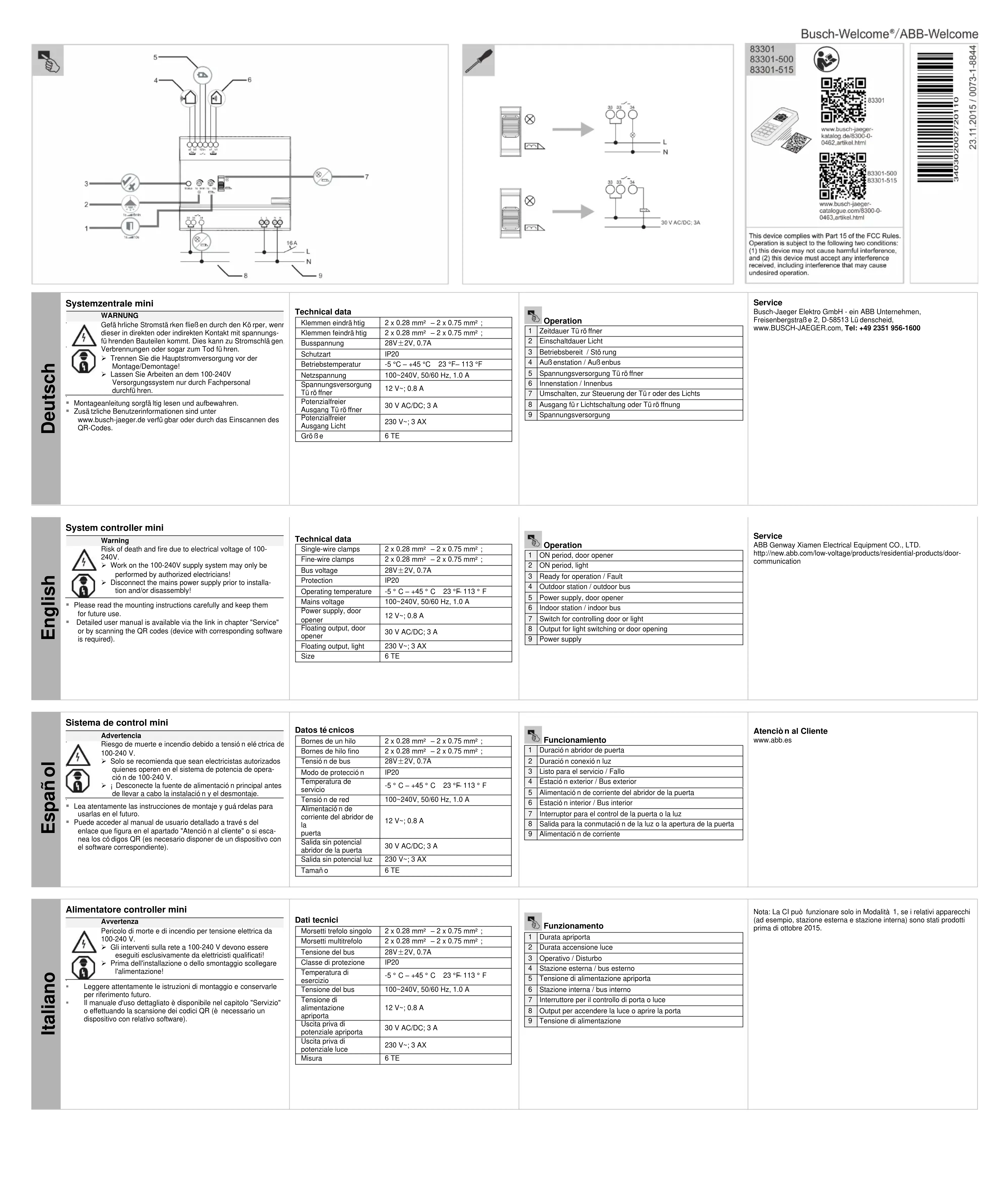

MODE D'EMPLOI 2CKA008300A0462 Busch-Jaeger

Centrale compacte unité

Avertissement

Danger de mort et d'incendie en raison des tensions e lectriques de 100-240 V.
Seuls les électriciens autorisé peuvent effectuer des travaux sur des systèmes d'almatisation 100-240 V
Dé branchez l'almétriese sector et avant l'installation / ou le de montage !

Lisez attentivement les instructions de montage et conserveze les pour toute utilisation future.
Le manuel de l'utilitaire complet est disponible via le lien dans le calcul de la quantité et le calcul de QF (un apparuié avec le calculé correspondant est né saconnée).

Onné es techniques

Bomons monofil	\( 2 \times {0.28}{\mathrm{\;{mm}}}^{2} - 2 \times {0.75}{\mathrm{\;{mm}}}^{2} \) ;
Bomons pour fil fin	\( 2 \times {0.28}{\mathrm{\;{mm}}}^{2} - 2 \times {0.75}{\mathrm{\;{mm}}}^{2} \) ;
Tension de bus	\( {28}\mathrm{\;V} + 2\mathrm{\;V},{0.7}\mathrm{\;A} \)
Type de prote	IP20
Tempore nature de fonctionnement	\( - {5}^{ \circ }\mathrm{C} - + {45}^{ \circ }\mathrm{C}\;{23}^{ \circ }\mathrm{F} - {113}^{ \circ }\mathrm{F} \)
Tension du secteur	100~240V, 50/60 Hz, 1.0 A
Alimentation de la gãche	12 V-; 0.8 A
Sortie sans potentiel de la gãche	30 V AC/DC; 3 A
Sortie sans potentiel de l'éclairage	230 V~; 3 AX
Taille	6 TE

Remarque: Le Cl peut fonctionner sur le Mode 1 uniquément si les autres sont non établi. Il ne deviennent pas qu'une revue (la station intérieure) ont été fabrikée s'avant octobre 2015.

Fonctionnement

1	Temporisation de la gè che
2	Temporisation de l'éclairage
3	Pré à service / Défaut
4	Interphone exté rieur / bus exté rieur
5	Alimentation de la gè che
6	Interphone inté rieur / bus inté rieur
7	Interrupteur pour contrôer la porte ou la lumière re
8	Sortie pour allumer la lumière re ou ouvrer la porte
9	Alimentation électrique
