Type de produit	Remorque pour enfant / poussette convertible
Marque	Thule
Modèle	Coaster XT
Dimensions (pliée)	Environ 80 x 60 x 40 cm
Poids	Environ 12 kg
Capacité	1 ou 2 enfants (jusqu'à 22 kg chacun)
Alimentation	Aucune (non motorisée)
Fonctions principales	Remorque vélo et poussette, pliage compact, roue de jogging en option
Fixation vélo	Par attache rapide ou axe traversant (adaptateurs disponibles pour différents types de moyeux)
Adaptateurs inclus	Attache rapide 9 mm, adaptateur pour axe 12 mm, adaptateur pour moyeu à vitesses intégrées
Type de roues	Roues tout-terrain avec pneus pneumatiques
Sécurité	Harnais 5 points, drapeau de sécurité inclus, frein de stationnement
Confort	Dossier inclinable, capote anti-UV, fenêtre de ventilation
Entretien et nettoyage	Nettoyer avec un chiffon humide et du savon doux. Ne pas utiliser de produits agressifs
Pièces détachées et réparabilité	Adaptateurs, roues, harnais, pneus disponibles via le réseau Thule
Informations générales	Fabriqué par Thule Sweden AB. Notice d'utilisation disponible en PDF
Garantie	Garantie constructeur 5 ans

FOIRE AUX QUESTIONS - Coaster XT THULE

Comment fixer la Coaster XT à mon vélo ?

Utilisez le kit de fixation inclus. Il nécessite soit une attache rapide de 9 mm, soit un adaptateur pour axe traversant de 12 mm, soit un adaptateur pour moyeu intégré. Consultez la notice pour choisir l'adaptateur adapté à votre vélo.

Quels types d'axes traversants sont compatibles ?

Les axes Syntace, Shimano et Maxle sont compatibles avec des adaptateurs spécifiques. Reportez-vous au tableau des références dans la notice pour identifier le bon adaptateur en fonction de la marque, longueur et pas de filetage de votre axe.

Puis-je utiliser la Coaster XT comme poussette ?

Oui, la remorque peut être convertie en poussette à l'aide d'une roue avant (vendue séparément) et du système de poussette Thule.

Quel est le poids maximal par enfant ?

Le poids maximal recommandé est de 22 kg par enfant, pour un total de deux enfants.

Quels sont les accessoires disponibles ?

Thule propose des adaptateurs supplémentaires (pour vélos électriques, fatbikes), une roue de jogging, une capote anti-pluie, et un système de poussette.

Comment plier la Coaster XT ?

Tirez sur les poignées de déverrouillage situées sur le cadre, pliez la remorque en deux et verrouillez-la en position pliée. Suivez les instructions de la notice pour éviter de coincer les harnais.

La remorque est-elle équipée de freins ?

Non, elle ne possède pas de freins propres. Le freinage est assuré par le vélo. Toutefois, elle dispose d'un frein de stationnement pour l'utiliser en mode poussette.

Puis-je utiliser la Coaster XT avec un vélo électrique ?

Oui, à condition que le vélo électrique soit équipé d'un axe traversant compatible. Consultez la liste des adaptateurs pour axes traversants de 12 mm.

Comment nettoyer la remorque ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs et ne passez pas en machine à laver. Séchez à l'air libre.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées (adaptateurs, roues, harnais) sont disponibles chez les revendeurs Thule agréés ou sur le site Thule. Utilisez les numéros de référence indiqués dans la notice.

MODE D'EMPLOI Coaster XT THULE

> Adaptateurs pour fixer votre remorque pour infant Thule à votre vélo

Axes traversants de 12 mm

Adaptateur pour moyieux intégrés

Adaptateurs pour cadres de forme différente ou vêlos avec béquille intégrée

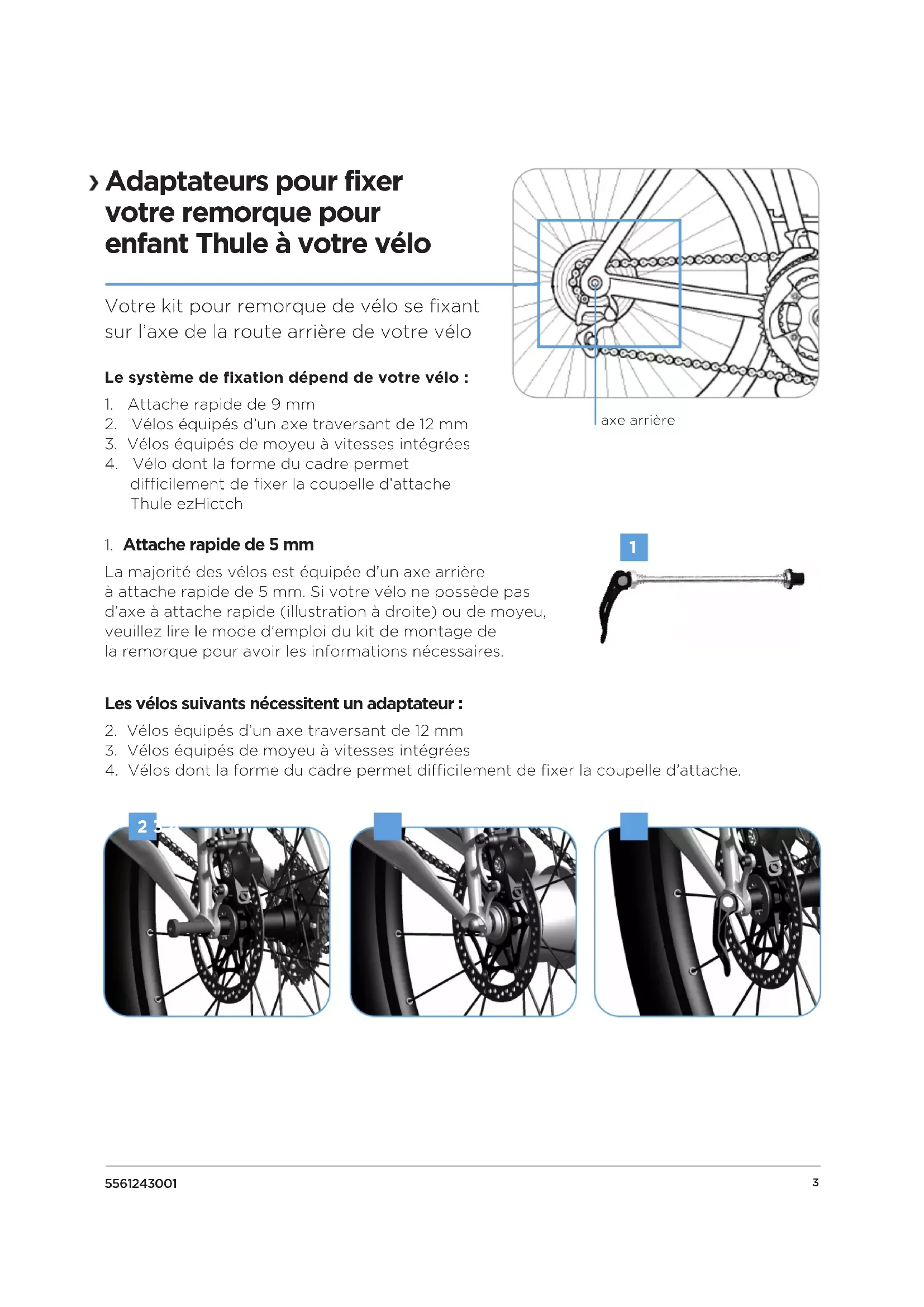

> Adaptateurs pour fixer votre remorque pour enfant Thule à votre velo

Votre kit pour remorque de velo se fixant sur l'axe de la route arriere de votre velo

Le système de fixation dépend de votre velo :

1. Attache rapide de 9 mm
2. Velos Equipés d'un axe traversant de 12 mm
3. Velos épiques de moyeu à vitesses intégrées
4. Vélo dont la forme du cadre permet difficilement de fixer la coupelle d'attache Thule ezHitch

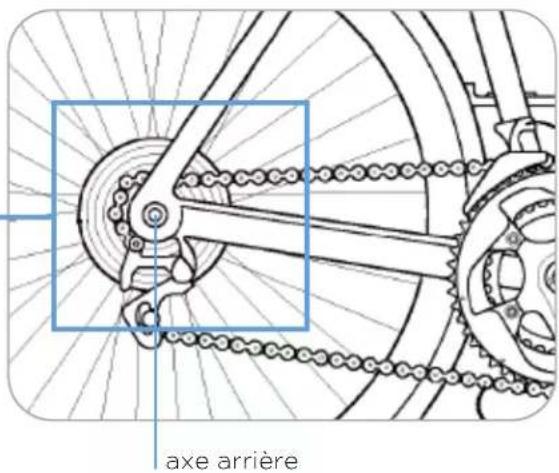

1. Attache rapide de 5 mm

La majorité des velos est équipée d'un axe arrêté à attache rapide de 5 mm. Si vous VELO ne possède pas d'axe à attache rapide (illustration à droite) ou de moyeu, veuilles lire le mode d'emploi du kit de montage de la remorque pour avoir les informations nécessaires.

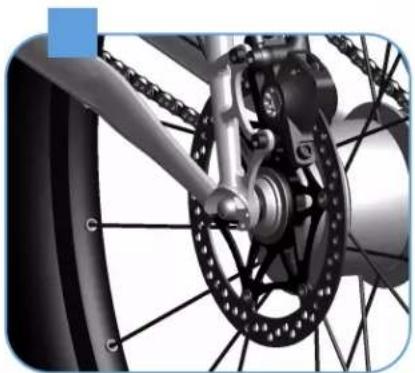

Les vélos suivants nécessitent un adaptateur :

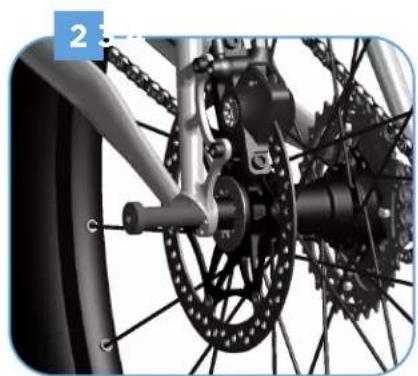

1. Velos equipes d'un axe traversant de 12 mm
2. Velos Equipés de moyeu à vitesses intégrées

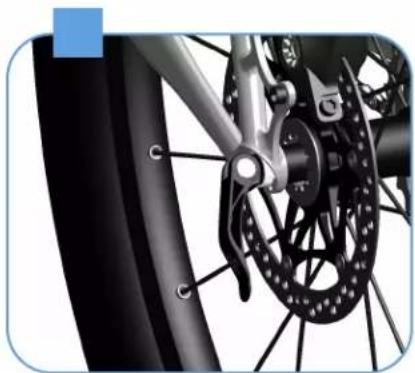

3. Velos dont la forme du cadre permet difficilement de fixer la coupelle d'attache.

2

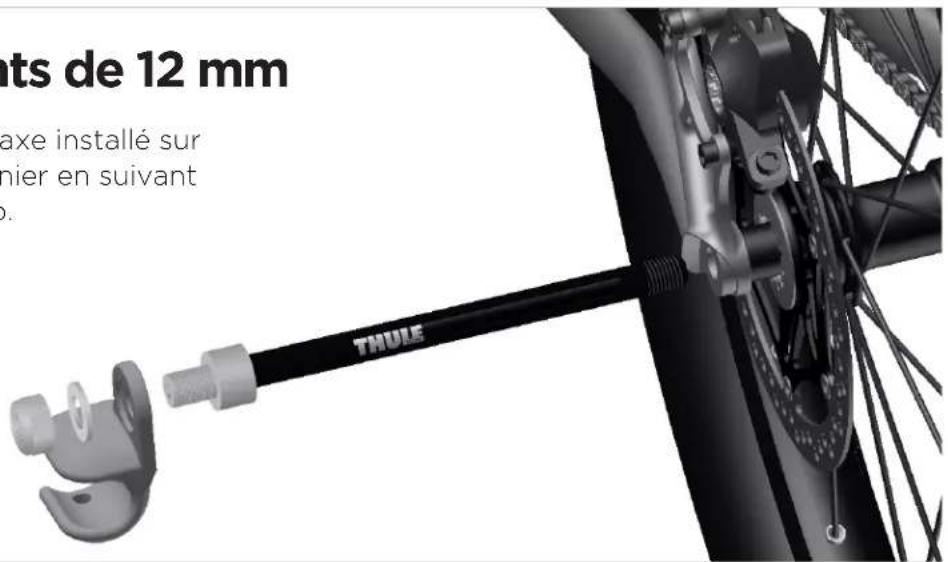

>Axes traversants de 12 mm

Pour connaître le type d'axe installé sur votre vélo, retirez ce dernier en suivant le mode d'emploi du vélo.

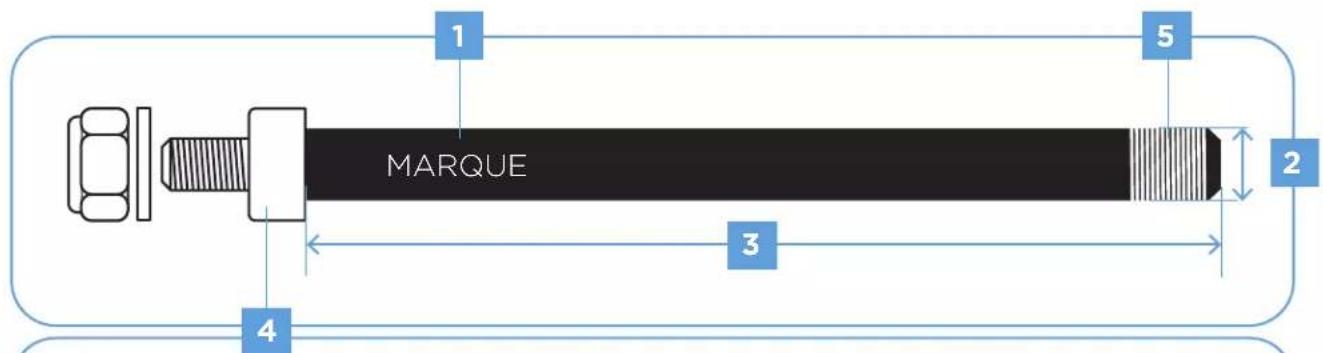

Veuillez noter ce qui suit concernant votre axe traversant :

1. La marque de l'axe
2. Le diamètre de l'axe
3. La longueur de l'axe
4. La forme de l'axe (droit/conique)
5. Le pas de filetage de l'axe*

Droit : Shimano & Maxle

Conique: Syntace

Après avoir identifié les éléments 1-5 ci-dessus, recherche l'adaptateur Thule correspondant à votre axe traversant sur la page suivante.**

Remarque : pour identifier le bon pas de filtage, veuillez contacter votre revendeur vello.
*Remarque: si vous ne trouvez pas l'adaptateur compatible avec le type d'axe de votre velo,

veuillez contacterVote revendeur Thule.

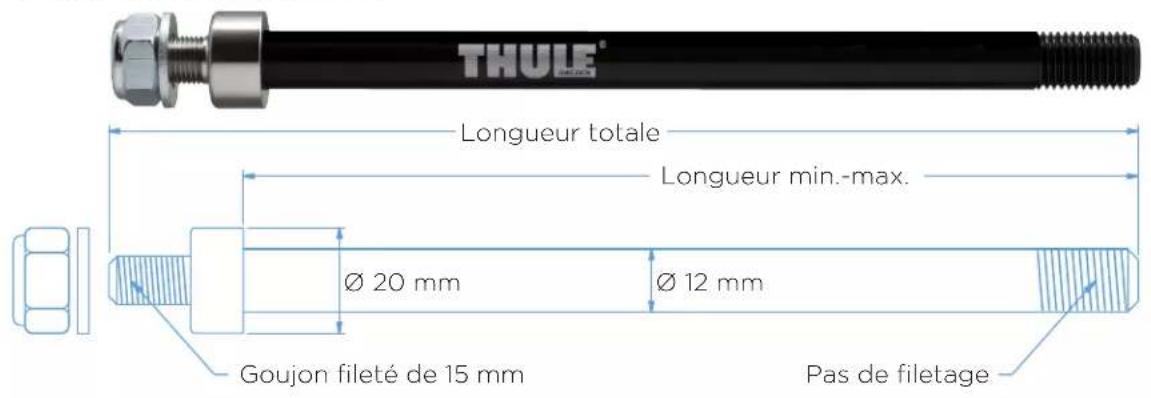

Installation avec un écrou :

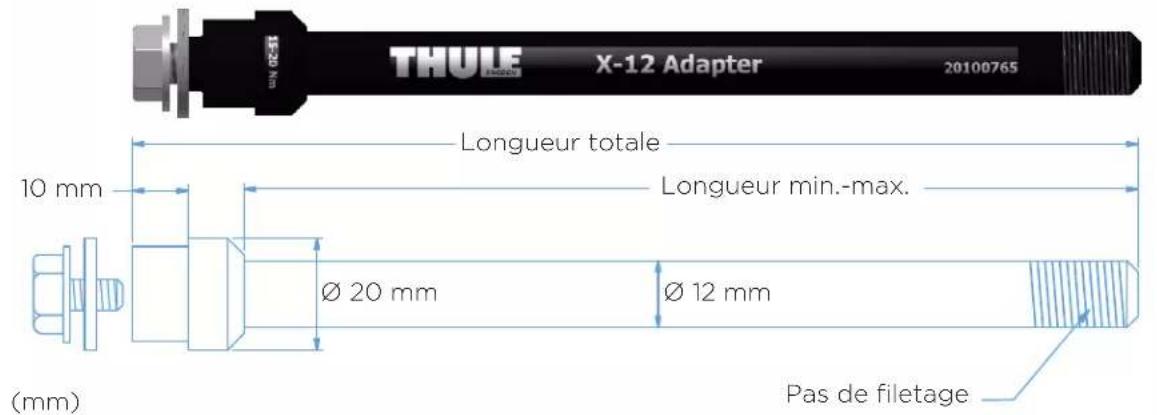

Installation avec un boulon :

Marque Longueur

min.-max.

Longueur totale

Pas de filtagage

Référence Thule

Installation

Syntace 152 - 167 194 M12x1.0 20110729 Écrou
Syntace 160 180 M12x1.0 20100765 Boulon
Syntace 160 - 172 199 M12x1.0 20110733 Écrou
Syntace 169 - 184 213 M12x1.0 20110755 Écrou
Syntace/Fatbike	217 ou 229	256	M12x1.0	20110737	Écrou

Shimano	159 ou 165	192	M12x1.5	20110730	Écrou
Shimano	170	190	M12x1.5	20100766	Boulon
Shimano	172 ou 178	205	M12x1.5	20110734	Écrou
Shimano	209	236	M12x1.5	20110735 Écrou
Shimano/Fatbike	229	256	M12x1.5	20110738	Écrou

Maxle	167 - 192	212	M12x1.75	20100799	Boulon
Maxle	174 ou 180	207	M12x1.75	20110731	Écrou
Maxle	192 ou 198	225	M12x1.75	20110732	Écrou
Maxle	209	236	M12x1.75	20110736 Écrou
Maxle/Fatbike	217 or 229	256	M12x1.75	20110739	Écrou

*Remarque : pour sélectionner la bonne entretoise, veuilles dire le mode de l'emploi de l'adaptateur.

3

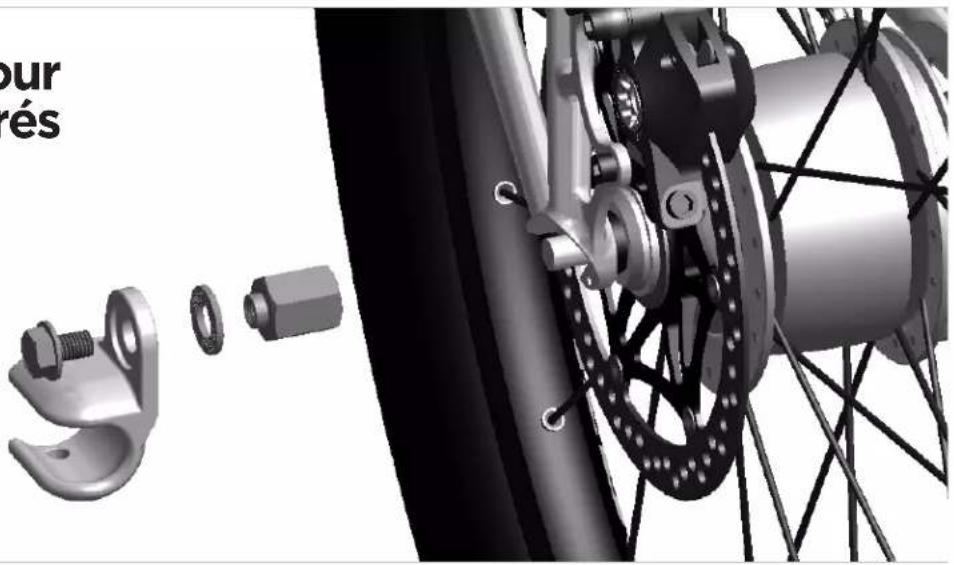

> Adaptateur pour moyieux intégrés

Adaptateur pour moyeu intégré Shimano, 3/8" x 26

(reference 20100797)

Voici quelques exemple de moyeu 3/8 qui nécessitant

l'adaptateur de fixation pour moyeu intégré Shimano :

Marque Modèle Référence

Description

Shimano

Shimano Nexus FH-IM37 Moyeu avec frein à tambour
SG-3C41 Moyeu intégré 3	vitesse avec frein à rétropédalage
SG-3D55 Moyeu intégré 3	vitesse
SG-3R40 Moyeu intégré 3	vitesse avec frein à tambour
SG-7R46 Moyeu intégré 7	vitesse avec frein à tambour
		SG-8R56 Moyeu intégré 8 vitesses
		SG-8C31 Moyeu intégré 8 vitesses avec frein à tambour
		SG-8R36 Moyeu intégré 8 vitesses

Alfine SG-S500 Moyeu intégré 8 vitesses
SG-S501 Moyeu intégré 8 vitesses
		SG-S505 Moyeu intégré 8 vitesses avec frein à disque
SG-S700 Moyeu intégré 11 vitesses
		SG-S705 Moyeu intégré 11 vitesses avec frein à disque

Coasting SG-3C01 Moyeu avec changement de vitesse automatique

Adaptateur de fixation pour moyeu intégré SRAM, M10x1.0

(reference 20100798)

Voici quelques examples d'axes de moyeu de 10 mm nécessitant l'adaptateur pour le moyeu intégré SRAM:

Marque Modèle Description

SRAM DD3-30/-	27/-24 Moyeu intégré avec	cassette
	I-Motion 9 Moyeu intégré 9 vitesses
	G8 Moyeu intégré 8 vitesses
I-Motion 3 Moyeu intégré 3 vitesses
Torpedo	Pignon fixe/single speed

Shimano	Nexave IF-C530	Inter-3 Freehub (3x8)
	Nexave FH-C810	Corps de roue libre dynamo pour cassette 8 vitesses
	Nexave FH-IM70	Corps de roue libre pour cassette 8/9 vitesses
	Nexave FH-IM50	Corps de roue libre pour cassette 8 vitesses

Surly	Moyeux piste et flip flop
Rohloff	Speedhub 500/14	Moyeu intégré 14 vitesses
NuVinci	N360	Transmission à variation continue
BionX	P500	Moyeu électrique
	P250	Moyeu électrique
	P200	Moyeu électrique

Adaptateur de fixation pour moyeu intégré SRAM SPECTRO, FG 10.5x1.0

(reference 20110722)

Voici quelques exemple d'axes de moyeu de 10,5 mm qui nécessitent l'adaptateur de fixation pour moyeu intégré SRAM SPECTRO :

Marque Modèle Description

SRAM Spectro S7	Moyeu intégré 7 vitesses
Spectro P5	Moyeu intégré 5 vitesses
Spectro T3	Moyeu intégré 3 vitesses
	Spectro 3x7	Moyeu intégré avec cassette
	DualDrive	Moyeu intégré avec cassette
	Sparc	Moyeu électrique

4

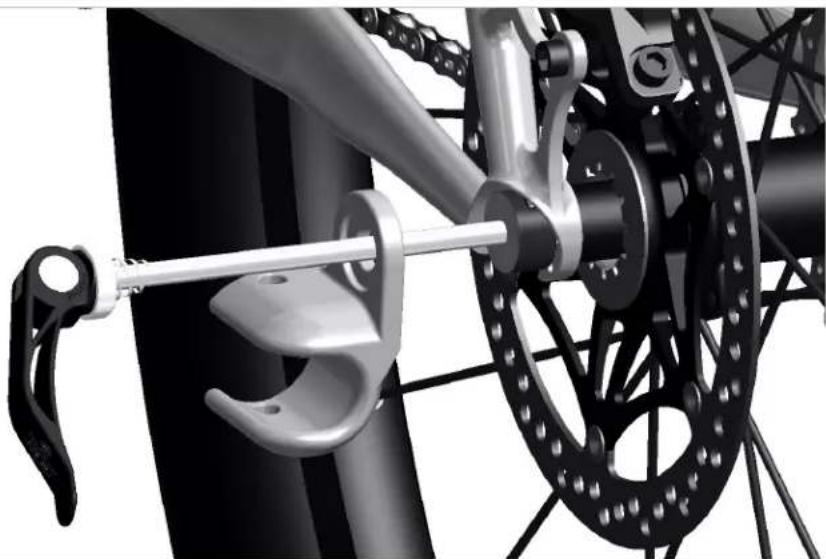

> Adaptateurs pour cadres de forme différente ou vélos avec béquille intégrée

Baguedépaissurde10

(reference 20110723)

Pour les vélos équipés de pattes arrêté avec capuchon
