Producttype	Kinderfietsaanhanger / converteerbare buggy
Merk	Thule
Model	Coaster XT
Afmetingen (ingeklapt)	Ongeveer 80 x 60 x 40 cm
Gewicht	Ongeveer 12 kg
Capaciteit	1 of 2 kinderen (tot 22 kg elk)
Voeding	Geen (niet gemotoriseerd)
Belangrijkste functies	Fietsaanhanger en buggy, compact opvouwbaar, optioneel joggingwiel
Fietsbevestiging	Via snelkoppeling of doorsteekas (adapters verkrijgbaar voor verschillende typen naaf)
Inbegrepen adapters	Snelkoppeling 9 mm, adapter voor 12 mm as, adapter voor geïntegreerde versnellingsnaaf
Wieltype	All-terrain wielen met luchtbanden
Veiligheid	5-puntsgordel, inbegrepen veiligheidsvlag, parkeerrem
Comfort	Verstelbare rugleuning, UV-beschermkap, ventilatieraampje
Onderhoud en reiniging	Reinigen met een vochtige doek en milde zeep. Gebruik geen agressieve producten.
Onderdelen en repareerbaarheid	Adapters, wielen, gordels, banden verkrijgbaar via het Thule-netwerk
Algemene informatie	Gemaakt door Thule Sweden AB. Gebruiksaanwijzing beschikbaar als PDF
Garantie	Fabrieksgarantie 5 jaar

Veelgestelde vragen - Coaster XT THULE

Hoe bevestig ik de Coaster XT aan mijn fiets?

Gebruik het meegeleverde bevestigingsset. Het vereist een 9 mm snelkoppeling, een adapter voor een 12 mm doorsteekas, of een adapter voor een geïntegreerde naaf. Raadpleeg de handleiding om de juiste adapter voor uw fiets te kiezen.

Welke typen doorsteekassen zijn compatibel?

Syntace, Shimano en Maxle assen zijn compatibel met specifieke adapters. Raadpleeg de referentietabel in de handleiding om de juiste adapter te vinden op basis van het merk, de lengte en de schroefdraadspoed van uw as.

Kan ik de Coaster XT als buggy gebruiken?

Ja, de aanhanger kan worden omgebouwd tot buggy met behulp van een voorwiel (apart verkrijgbaar) en het Thule buggysysteem.

Wat is het maximale gewicht per kind?

Het aanbevolen maximale gewicht is 22 kg per kind, voor een totaal van twee kinderen.

Welke accessoires zijn beschikbaar?

Thule biedt extra adapters (voor elektrische fietsen, fatbikes), een joggingwiel, een regenkap en een buggysysteem.

Hoe vouw ik de Coaster XT in?

Trek aan de ontgrendelingshendels op het frame, vouw de aanhanger dubbel en vergrendel hem in de opgevouwen stand. Volg de instructies in de handleiding om te voorkomen dat de gordels bekneld raken.

Is de aanhanger voorzien van remmen?

Nee, hij heeft geen eigen remmen. Het remmen wordt door de fiets gedaan. Wel heeft hij een parkeerrem voor gebruik als buggy.

Kan ik de Coaster XT gebruiken met een elektrische fiets?

Ja, op voorwaarde dat de elektrische fiets is uitgerust met een compatibele doorsteekas. Raadpleeg de lijst met adapters voor 12 mm doorsteekassen.

Hoe reinig ik de aanhanger?

Gebruik een zachte doek en zeepwater. Vermijd schurende reinigingsmiddelen en was niet in de wasmachine. Laat aan de lucht drogen.

Waar kan ik reserveonderdelen vinden?

Onderdelen (adapters, wielen, gordels) zijn verkrijgbaar bij erkende Thule-dealers of op de Thule-website. Gebruik de referentienummers in de handleiding.

GEBRUIKSAANWIJZING Coaster XT THULE

>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

12 mm-steekassen

Adapters voor versnellingsnaven

Adapters voor verschillende vormen frames of fietsen met geintegreerde standard:

>Adapters om uw Thule kinderwagen aan uw fiets te bevestigen

Uw Thule fietstrailerset kan aan de achteras van uw fiets bevestigd worden.

De bevestigingsmethode verschilt per fiets:

1. 9 mm uityvalnaven met quick release-kliksysteme

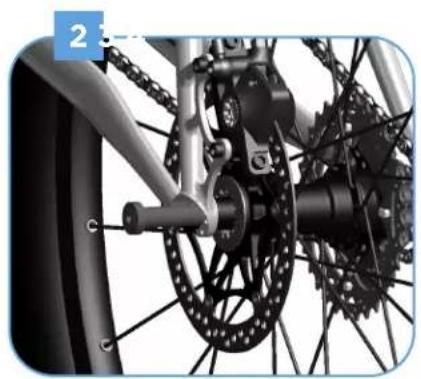

   2.Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waar bij het door de vorm van het fietsframe lastig is om de Thule ezHitch cup (askoppeling) te bevestigen

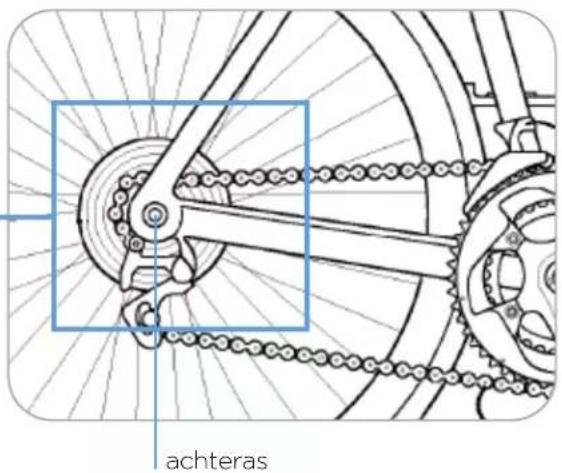

1. 5 mm Ultvalnaven met quick release-kliksysteme

De meeste fietsen hebben een 5 mm uityvalnaaf met quick release-kliksystem (QR) door de achteras. Als uw fiets een QR heeft zoals aan de rechtzerijde is afgebeeld of geen versnellingen heeft, volgt u de instructies voor het bevestigen van de kinderwagen aan uw fiets die zichn meegeleverd met uw fietstrailerset.

Voor de volgende fietsen zijn extra adapters nodig:

1. Fietsen met 12 mm steekassen.
2. Fietsen met versnellingsnaven
3. Fietsen waar bij het door de vorm van het fietsframe lastig is om once askoppeling te monteren.

2

>12 mm-steekassen

Verwijder de steekas van uw fiets conform de instructies die bij uw fiets zichmeegeleverd om te bekijken welke steekas bij uw fiets past.

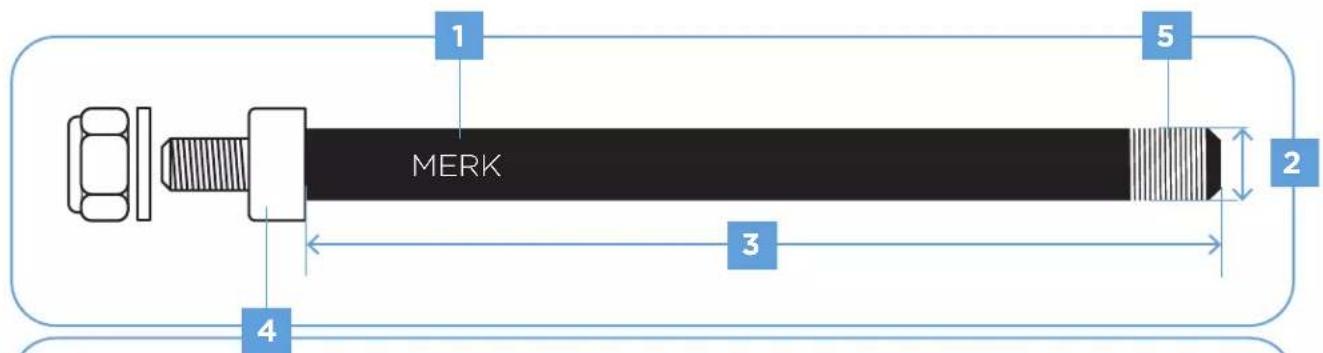

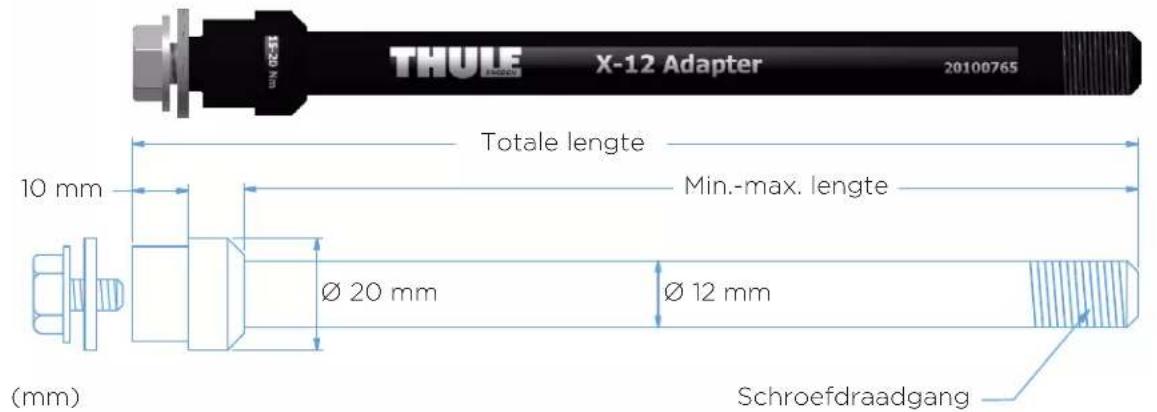

Let bij uw steekas op de volgende zaken:

1. Merk van de as
2. Diameter van de as
3. Lenght van de as
4. Vorm van de as (recht/kegelvormig)
5. Schroefdraadgang van de as*

Recht: Shimano & Maxle

Kegelvormig: Syntace

Zodra u de bovenstaande onderdelen 1-5 hebt gezonden, kurz u op de volgende pagina de Thule-adapter Zoeken die bij uw steekas past.**

Opmerking: om de juiste schroefdraadgang te vinden, kutu contact opnemen met uw fietsenmaker.
*Opmerking: als u geen bij uw as passende adapter kunt vinden, kunt u contact opnemen met de

Thule klantenservice.

Vastzetten van de moer:

Vastzetten van de bout:

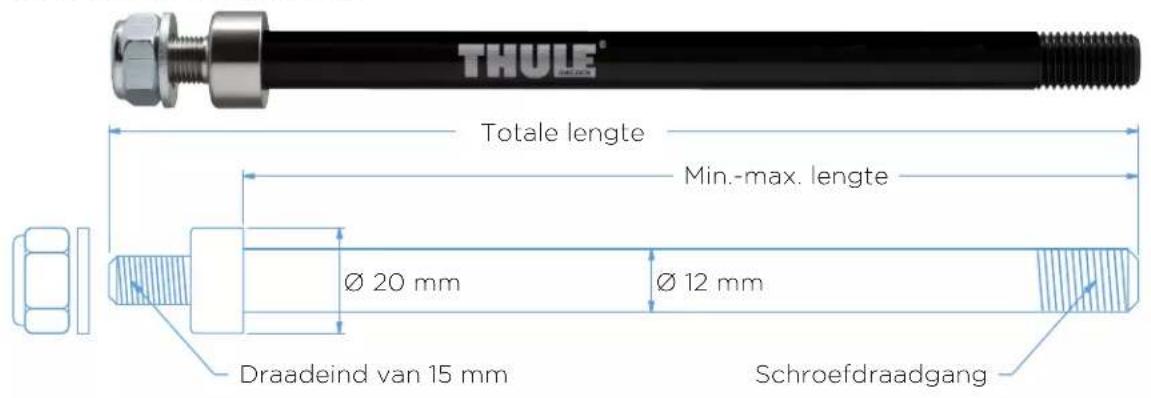

Merk Min.-max. lenghte Totale lenghte Schroef-

draadgang

Thule onderdeelnr.

Vastzetten

Syntace 152 - 167 194 M12x1.0 20110729 Moer
Syntace 160 180 M12x1.0 20100765 Bout
Syntace 160 - 172 199 M12x1.0 20110733 Moer
Syntace	169 - 184	213	M12x1.0 20110755 Moer
Syntace/Fatbike	217 of 229	256 M12x1.0	20110737 Moer

Shimano	159 of 165	192	M12x1.5	20110730	Moer
Shimano	170	190 M12x1.5 20100766	Bout
Shimano	172 of 178	205	M12x1.5	20110734	Moer
Shimano	209	236	M12x1.5 20110735 Moer
Shimano/Fatbike	229	256	M12x1.5 20110738 Moer

Maxle	167 - 192	212	M12x1.75	20100799	Bout
Maxle	174 of 180	207	M12x1.75	20110731	Moer
Maxle	192 of 198	225	M12x1.75	20110732	Moer
Maxle	209	236	M12x1.75	20110736 Moer
Maxle/Fatbike	217 of 229	256	M12x1.75	20110739	Moer

*Opmerking: volg de instructies die bij de adapter worden meegeleverd om het juiste tussenstuk te kiezen.

3

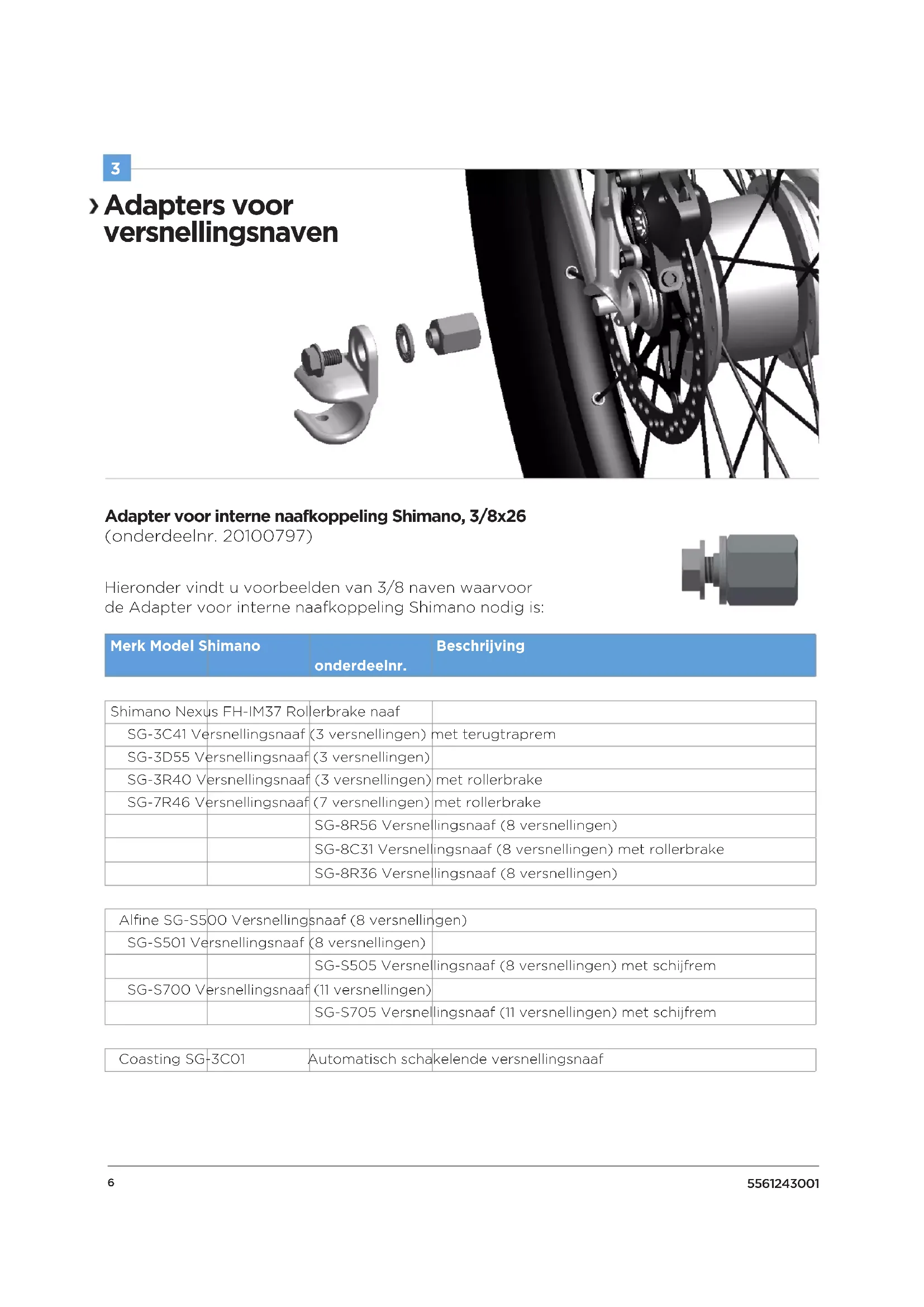

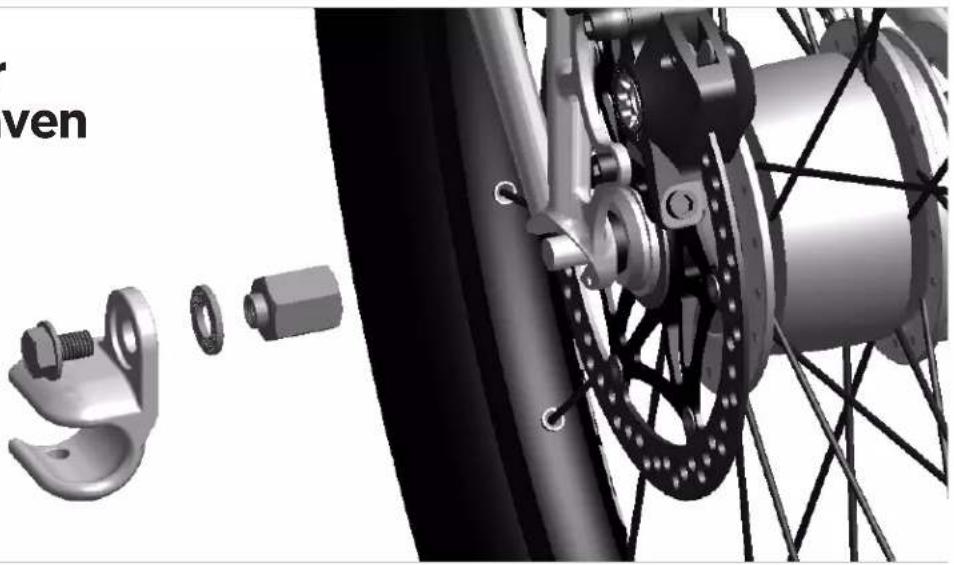

>Adapters voor versnellingsnaven

Adapter voor interne naafkoppeling Shimano, 3/8x26

(onderdeelnr. 20100797)

Hieronder vindt u voorbeelden van 3/8 naven waarvoorden Adapter voor interne naafkoppeling Shimano nodig is:

Merk Model Shimano

Beschrijving

onderdeeln.

Shimano Nexus	FH-IM37	Roller brake naaf
SG-3C41 Versnellingsnaaf		(3 versnellingen)	met terugtraprem
SG-3D55 Versnellingsnaaf		(3 versnellingen)
SG-3R40 Versnellingsnaaf		(3 versnellingen)	met rollerbrake
SG-7R46 Versnellingsnaaf		(7 versnellingen)	met rollerbrake
		SG-8R56 Versnellingsnaaf (8 versnellingen)
		SG-8C31 Versnellingsnaaf (8 versnellingen) met rollerbrake
		SG-8R36 Versnellingsnaaf (8 versnellingen)

Alfine SG-S500 Versnellingsnaaf (8 versnellingen)

SG-S501 Versnellingsnaaf (8 versnellingen)

SG-S505 Versnellingsnaaf (8 versnellingen) met schijfrem

SG-S700 Versnellingsnaaf (11 versnellingen)

SG-S705 Versnellingsnaaf (11 versnellingen) met schijfrem

Coasting SG-3C01

Automatisch schakelende versnellingsnaaf

Adapter voor interne naafkoppeling SRAM, M10x1.0

(onderdeelnr 20100798)

Hieronder vindt u voorbeelden van 10 mm naafassen waarvoorden Adapter voor interne nafkoppeling SRAM nodig is:

Merk Model Beschrijving

SRAM DD3-30/-	27/-24 Versnellingsnaaf met cassette
	I-Motion 9 Versnellingsnaaf (9 versnellingen)
	G8 Versnellingsnaaf (8 versnellingen)
I-Motion 3 Versnellingsnaaf (3 versnellingen)
Torpedo Single	speed fixed/Free

Shimano Nexave	IF-C530 Inter-3 Freehub (3x8)
	Nexave FH-C810 Freehub	Dynamo met versnellingsnaaf 8 versnellingen
	Nexave FH-IM70 Freehub	voor 8/9 versnellingen cassette
	Nexave FH-IM50	Freehub voor 8 versnellingen cassette

Surly Track en Flip-flop naven
Rohloff	Speedhub 500/14	Versnellingsnaaf (14 versnellingen)
NuVinci	N360	Continu Variabele Transmissie (CVT)
BionX	P500	Electric Hub Motor
	P250	Electric Hub Motor
	P200	Electric Hub Motor

Adapter voor interne naafkoppeling SRAM SPECTRO, M10.5x1.0

(onderdeelnr 10100722)

Hieronder vindt u voorbeelden van 10,5 mm naafassen waarvoord Adapter voor interne nafkoppeling SRAM SPECTRO nodig is:

Merk Model Beschrijving

SRAM Spectro S7 Versnellingsnaaf (7 versnellingen)
Spectro P5	Versnellingsnaaf (5 versnellingen)
Spectro T3	Versnellingsnaaf (3 versnellingen)
	Spectro 3x7	Versnellingsnaaf met cassette
	DualDrive	Versnellingsnaaf met cassette
	Sparc	Electric Hub Motor

4

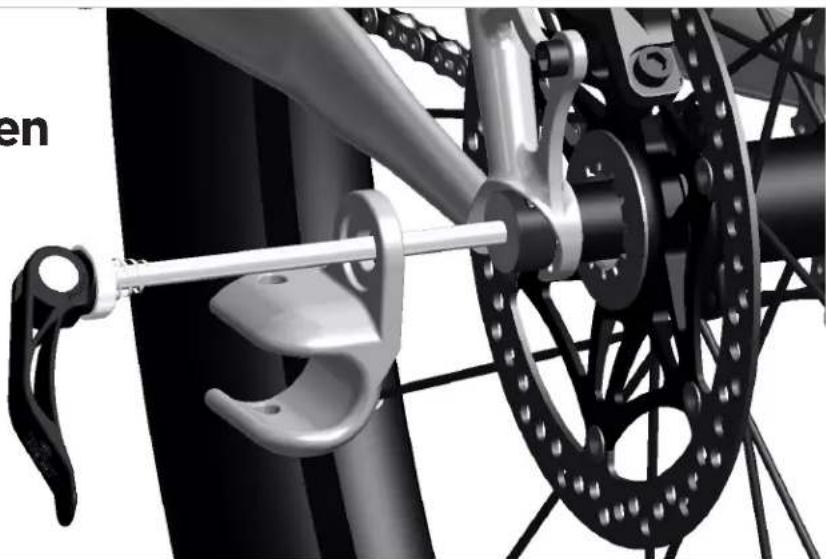

Adapters voor verzischlende vormen frames of fietsen met geintegrerde standaard:

Drop Out tussenstuk 10 mm

(onderdeelnr. 20110723)

Bedoeld voor fietsen met uitsparingen met kap
