BEDIENUNGSANLEITUNG Coaster XT THULE
>AdapterzurMontage Ihres Thule Kindertransporters an Ihr Fahrrad
12-mm-Steckachsen
Adapter für Nabenschaltungssystem
Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern
>Adapter zur Montage Ihres Thule Kindertransporters an Ihr Fahrrad
Die Kupplung Ihres Thule Fahrrad-Sets wird an der Hinterachse Ihres Fahrrads angebracht.
Die Befestigungsmethode hangt von ihrem Fahrrad ab:
- 9-mm-Schnellspanner
- Fahrrader mit 12-mm-Steckachsen
- Fahrrader mit Nabenschaltung
- Fahrräder mit einer Rahmengeometrie, die ein Anbringen der Thule ezHitch Kupplung erschwert
1. 5-mm-Schnellspanner

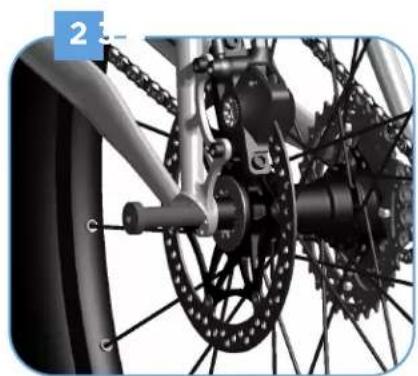

Die meisten Fahrräder verfügen über einen 5-mm-Schnellspanner an der Hinterachse. Wenn Ihr Fahrrad einen Schnellspanner wie den rechts abgebildeten oder keine Gangschaltung hat, befolgen Sie die mit Ihrem Fahrrad-Set gelieferten Anweisungen zur Montage der Kupplung an Ihrem Fahrrad.
Für folgende Fahrräder sind zusätzliche Adapter erforderlich:
- Fahrrader mit 12-mm-Steckachsen
- Fahrradermit Nabenschaltung
- Fahrräder mit einer Rahmengeometrie, die ein Anbringen unserer Achskupplung erschwert.
2

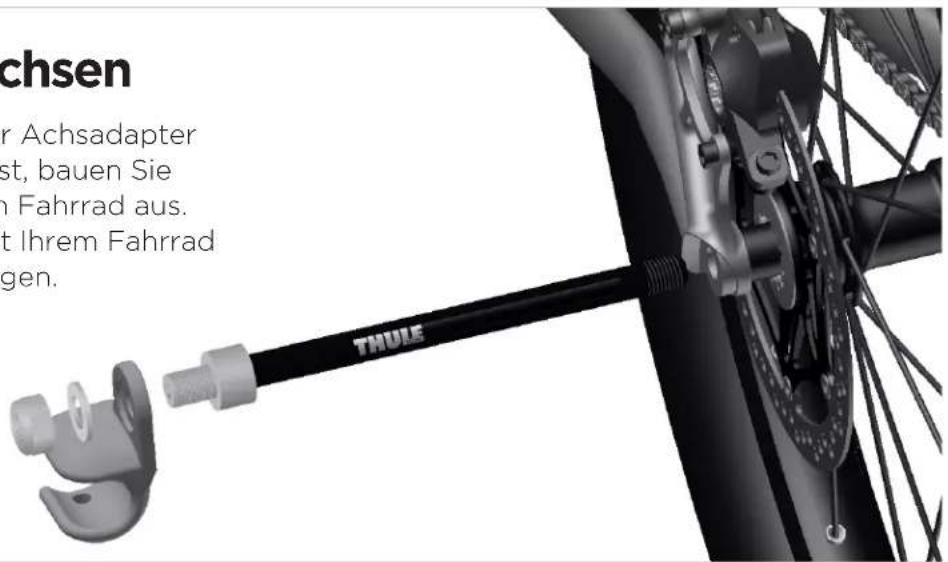

>12-mm-Steckachsen
Um festzustellen, welcher Achsadapter fur Ihr Fahrrad passend ist, bauen Sie die Steckachse aus ihrem Fahrrad aus. Befolgen Sie dazu die mit ihrem Fahrrad mitgelieferten Anweisungen.

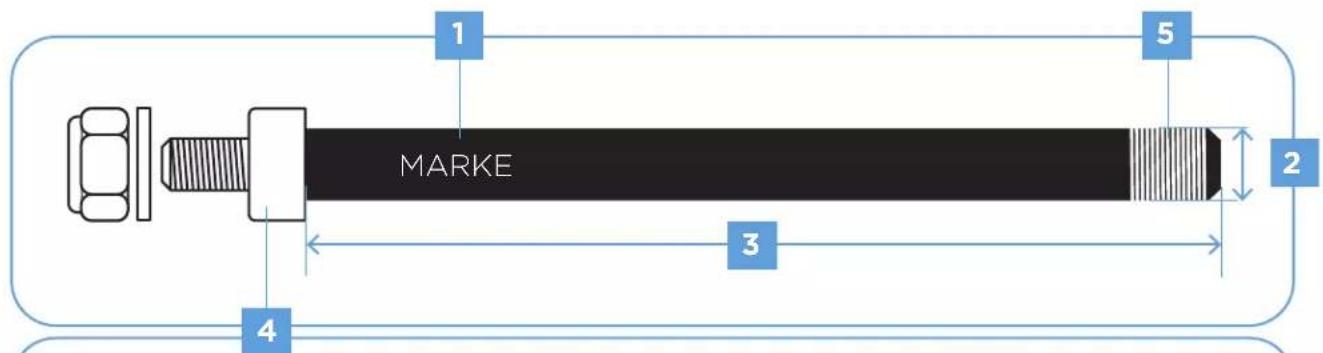

Beachten Sie folgende Informationen über ihre Steckachse:
- Marke der Achse
- Durchmesser der Achse
- Länge der Achse
- Form der Achsaufnahme (gerade/konisch)
- Gewindestegung der Achse*
Gerade: Shimano & Maxle
Konisch: Syntace
Wenn Sie die Informationen 1-5 oben ermittelt haben, finden Sie den passenden Thule Adapter für ihre Steckachse auf der{nachsten Seite.*
*Hinweis: Wenden Sie sich an ihren Fahrradhandler, um die korrekte Gewindesteigung in Erfahrung zu bringen. **Hinweis: Wenn Sie keinen passenden Adapter fur ihre Achsen finden, wenden Sie sich an den Thule Kundendienst.

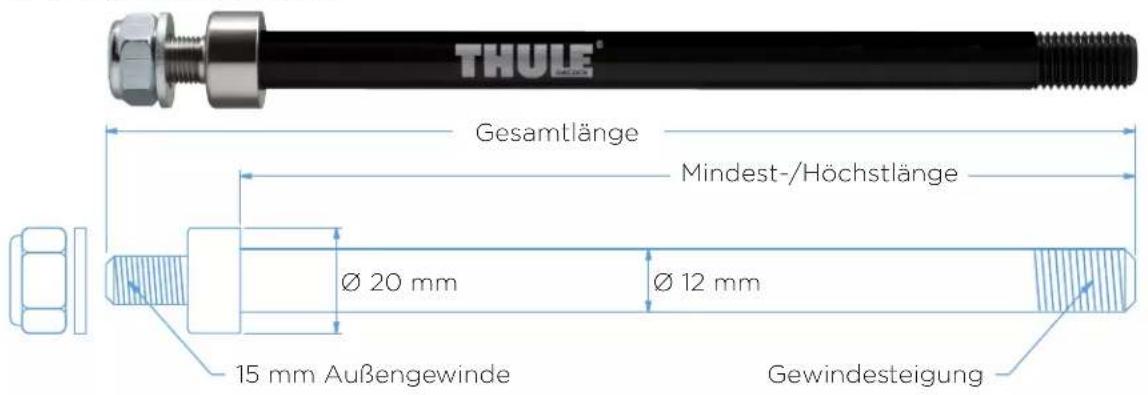

Befestigung mit Mutter:

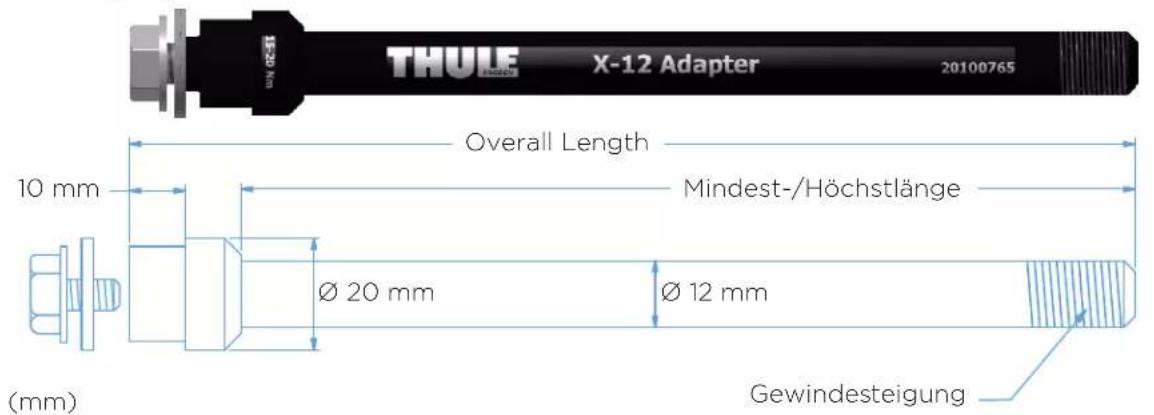

Befestigung mit Schraube:
| Marke Mindest- / | Höchstlänge | Gesamtlänge | Gewindestei-gung | Thule Artikeln.r. | Befesti-gung |
| Syntace 152 - 167 194 M12x1.0 20110729 | Mutter | |||
| Syntace 160 180 M12x1.0 20100765 Schraube | ||||
| Syntace 160 - 172 199 M12x1.0 20110733 | Mutter | |||
| Syntace 169 - 184 213 M12x1.0 20110755 | Mutter | |||
| Syntace/Fatbike | 217 oder 229 | 256 | M12x1.0 | 20110737 |
| Shimano | 159 oder 165 | 192 | M12x1.5 | 20110730 | Mutter |
| Shimano | 170 | 190 | M12x1.5 | 20100766 | Schraube |
| Shimano | 172 oder 178 | 205 | M12x1.5 | 20110734 | Mutter |
| Shimano | 209 | 236 | M12x1.5 | 20110735 | Mutter |
| Shimano/Fatbike | 229 | 256 | M12x1.5 | 20110738 | Mutter |
| Maxle | 167 - 192 | 212 | M12x1.75 | 20100799 | Schraube |
| Maxle | 174 oder 180 | 207 | M12x1.75 | 20110731 | Mutter |
| Maxle | 192 oder 198 | 225 | M12x1.75 | 20110732 | Mutter |
| Maxle | 209 | 236 | M12x1.75 | 20110736 | Mutter |
| Maxle/Fatbike | 217 oder 229 | 256 | M12x1.75 | 20110739 | Mutter |
*Hinweis: Richten Sie sich bei der Auswahl des richtigen Distanstücks nach den Anweisungen für den Achsadapter.
3

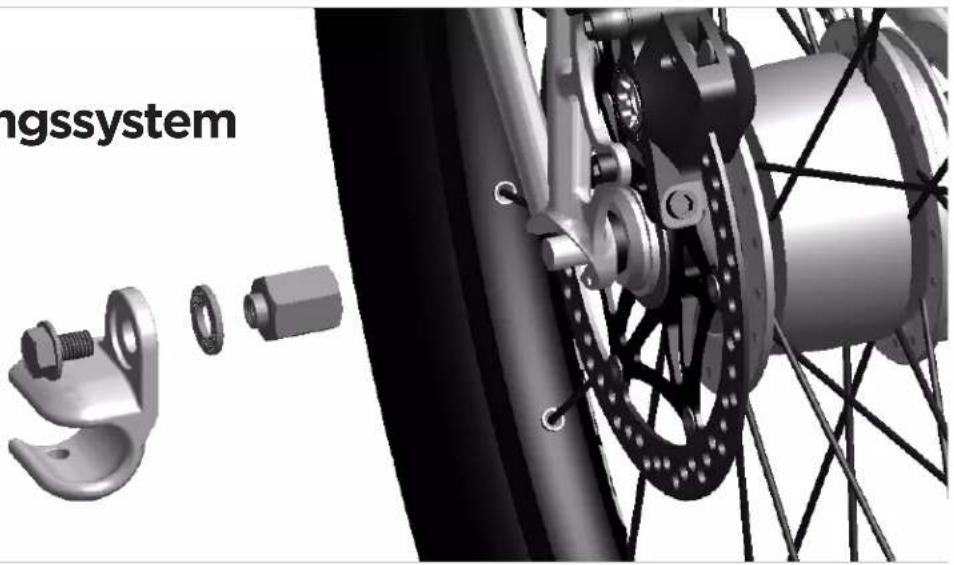

>Adapter für Nabenschaltungssystem
Adapter für Nabenschaltungssystem Shimano, 3/8" x 26
(Artikelnr. 20100797)
Im Folgenden sehen Sie Beispiele für 3/8-Naben, für die der Adapter für Nabenschaltungssystem Shimano erforderlich ist:
Marke Modell Shimano
Beschreibung
Artikelnr.
| Shimano Nexus FH-IM37 Trommelbremsnabe | ||
| SG-3C41 3-Gang-Nabenschaltung mit Rücktrittbremse | ||
| SG-3D55 3-Gang-Nabenschaltung | ||
| SG-3R40 3-Gang-Nabenschaltung mit Trommelbremse | ||
| SG-7R46 7-Gang-Nabenschaltung mit Trommelbremse | ||
| SG-8R56 8-Gang-Nabenschaltung | ||
| SG-8C31 8-Gang-Nabenschaltung mit Trommelbremse | ||
| SG-8R36 8-Gang-Nabenschaltung | ||
| Alfine SG-S500 | 8-Gang-Nabenschaltung | |
| SG-S501 8-Gang-Nabenschaltung | ||
| SG-S505 8-Gang-Nabenschaltung mit Scheibenbremse | ||
| SG-S700 11-Gang-Nabenschaltung | ||
| SG-S705 11-Gang-Nabenschaltung mit Scheibenbremse | ||
Rücktritt SG-3C01
Automatik-Nabenschaltung
Adapter für Nabenschaltungssystem SRAM, M10x1,0
(Artikelnr. 20100798)
Im Folgenden sehen Sie Beispiele für 10-mm-Nabenachsen, für die der Adapter für Nabenschaltungssystem SRAM erforderlich ist:
Marke Modell Beschreibung
| SRAM DD3-30/- | 27/-24 Nabenschaltung mit Kassette |
| I-Motion 9 9-Gang-Nabenschaltung | |
| G8 8-Gang-Nabenschaltung | |
| I-Motion 3 3-Gang-Nabenschaltung | |
| Torpedo Single speed starr/Freilauf | |
| Shimano | Nexave IF-C530 | Inter-3 Kassettennabe (3x8) |
| Nexave FH-C810 | Hinterradnabendynamo mit 8-Gang-Nabenschaltung | |
| Nexave FH-IM70 | Kassettennabe für 8-/9-Gang-Kassette | |
| Nexave FH-IM50 | Kassettennabe für 8-Gang-Kassette |
| Surly | Track- und Flip-Flop-Naben | |
| Rohloff | Speedhub 500/14 | 14-Gang-Nabenschaltung |
| NuVinci | N360 | Stufenlose Schaltung |
| BionX | P500 | Elektrischer Nabenmotor |
| P250 | Elektrischer Nabenmotor | |
| P200 | Elektrischer Nabenmotor |
Adapter für Nabenschaltungssystem SRAM SPECTRO, FG 10,5x1,O (Artikelnr. 20110722)
Im Folgenden sehen Sie Beispiele für 10,5-mm-Nabenachsen, für die der Adapter für Nabenschaltungssysteme SRAM SPECTRO erforderlich ist:
Marke Modell Beschreibung
| SRAM Spectro S7 | 7-Gang-Nabenschaltung | |
| Spectro P5 | 5-Gang-Nabenschaltung | |
| Spectro T3 | 3-Gang-Nabenschaltung | |
| Spectro 3x7 | Nabenschaltung mit Kassette | |
| DualDrive | Nabenschaltung mit Kassette | |
| Sparc | Elektrischer Nabemotor | |
4

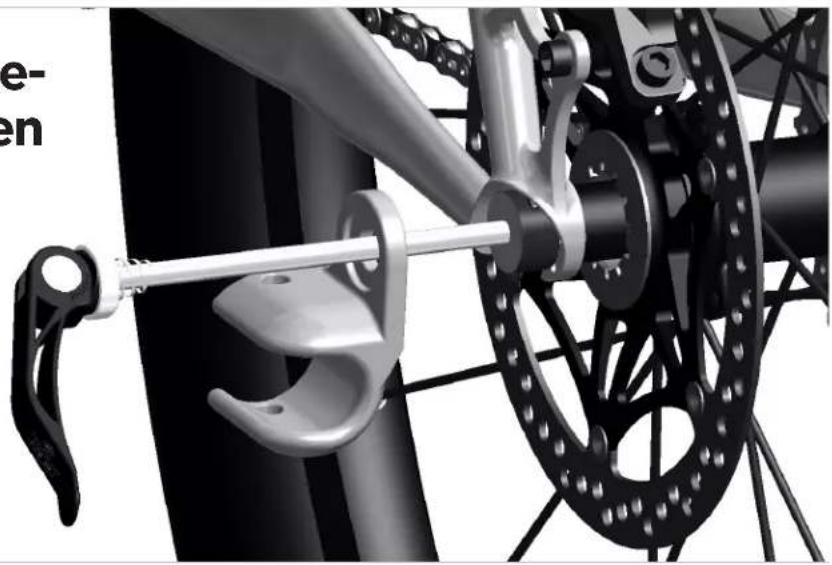

>Adapter für verschiedene Rahmenformen oder Fahrräder mit integrierten Ständern:
Distanzstück für Ausfallende, 10 mm
(Artikelnr. 20110723)
Für Fahrrader mit 3D Ausfallende
Thule Sweden AB, Borggatan 5 335 73 Hillerstorp, SWEDEN
