Type de produit	Climatiseur mobile monobloc
Modèle	Beko BEPB09C
Marque	Beko
Capacité de refroidissement	8871 Btu/h (2600 W)
Capacité de chauffage	8871 Btu/h (2600 W) - modèle pompe à chaleur
Classe énergétique refroidissement	A
Classe énergétique chauffage	A+
Alimentation électrique	220-240 V ~ 50 Hz
Gaz réfrigérant	R410A (350 g)
Niveau sonore (puissance sonore)	64 / 59 / 52 dBA (selon vitesse)
Niveau sonore (pression sonore)	53 / 48 / 43 dBA
Débit d'air	410 m³/h
Déshumidification	0.9 l/h
Modes de fonctionnement	Refroidissement, Chauffage, Déshumidification, Ventilation
Fonctions spéciales	Minuteur (1-24 h), Mode sommeil, Oscillation (télécommande)
Télécommande	Oui, avec pile CR2032
Dimensions (approx.)	43 x 35 x 70 cm (L x P x H)
Poids (approx.)	30 kg
Installation	Nécessite évacuation par tuyau (fenêtre ou mur)
Entretien	Nettoyage régulier des filtres à air (aspirateur ou eau tiède)
Sécurité	Mise à la terre obligatoire, disjoncteur différentiel, ne pas utiliser en milieu humide
Accessoires fournis	Tuyau d'évacuation, adaptateurs, kit coulissant de fenêtre, tuyau de vidange, télécommande

FOIRE AUX QUESTIONS - BEPB09C BEKO

Mon climatiseur Beko BEPB09C ne s’allume pas, que faire ?

Vérifiez d'abord que l'appareil est branché et que l'interrupteur d'alimentation est enclenché. Si le fusible a sauté, remplacez-le (250 V CA, T3.15AL). Attendez 4 minutes après une mise sous tension, car un délai de protection est actif. Si le problème persiste, vérifiez que la température ambiante est dans la plage de fonctionnement (16-35°C en mode froid).

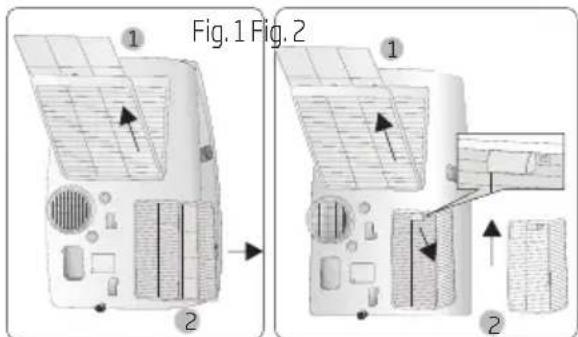

Comment nettoyer le filtre à air de mon climatiseur BEPB09C ?

Éteignez et débranchez l'appareil. Retirez les grilles d'entrée d'air supérieure et inférieure, puis extrayez les filtres. Utilisez un aspirateur ou rincez-les à l'eau tiède (max 45°C) avec un détergent doux. Laissez sécher à l'ombre avant de les réinstaller. Un filtre encrassé réduit les performances.

Que signifie le code d'erreur 'P1' sur l'afficheur ?

Le code 'P1' indique que le bac de vidange est plein. Déplacez l'appareil vers une zone de vidange, retirez le bouchon de vidange inférieur et laissez l'eau s'écouler. Replacez le bouchon, puis redémarrez l'appareil. Assurez-vous que le tuyau de vidange n'est pas plié ou obstrué.

La télécommande ne fonctionne pas, que vérifier ?

Vérifiez que la pile CR2032 est correctement installée (polarité + vers le haut) et qu'elle n'est pas déchargée. Dirigez la télécommande vers le capteur à moins de 8 mètres sans obstacle. Si l'écran de la télécommande n'affiche rien ou si le symbole de transmission ne clignote pas, remplacez la pile.

Comment installer le tuyau d'évacuation pour une fenêtre ?

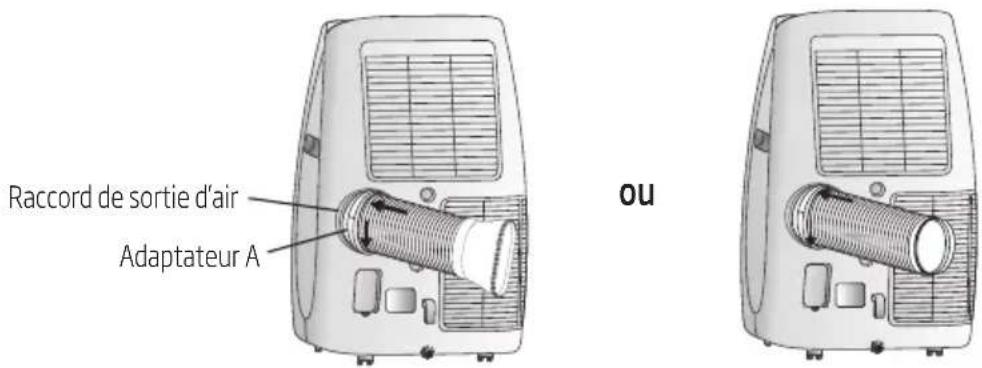

Montez l'adaptateur A sur le tuyau d'évacuation, puis raccordez-le à la sortie d'air arrière de l'unité. Ajustez le kit coulissant de fenêtre à la largeur de votre fenêtre, insérez la pointe plastique pour le fixer. Raccordez l'adaptateur B (embout plat) du tuyau à la fenêtre. Le tuyau peut être comprimé entre 270 mm et 1500 mm.

Pourquoi mon climatiseur refroidit mal ?

Causes fréquentes : température de consigne trop élevée, filtre à air obstrué, entrée/sortie d'air bloquée, portes ou fenêtres ouvertes, ou pièce trop chaude. Réglez une température inférieure à la température ambiante, nettoyez le filtre, dégagez les ouvertures et fermez les fenêtres. Si le problème persiste, la capacité de refroidissement peut être insuffisante.

Est-il possible d'utiliser le climatiseur sans tuyau d'évacuation ?

Le tuyau d'évacuation est obligatoire en modes refroidissement, chauffage et déshumidification pour évacuer l'air chaud. En mode ventilation uniquement, il n'est pas nécessaire. Sans tuyau, l'appareil ne pourra pas fonctionner correctement et risque de surchauffer.

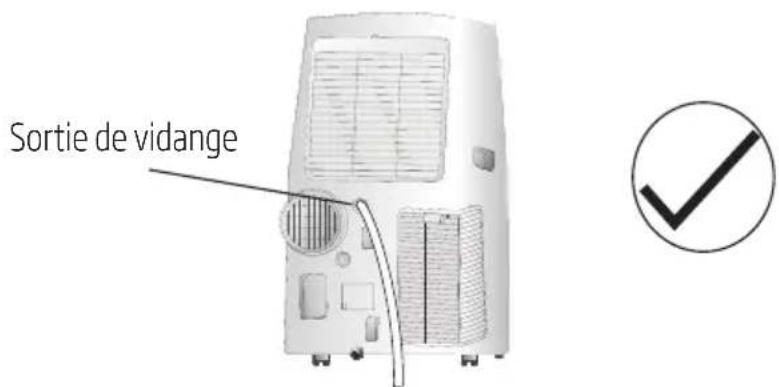

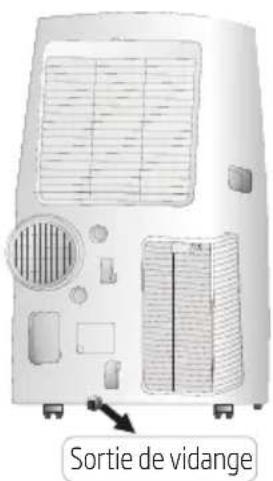

Comment vidanger l'eau en mode déshumidification ?

Retirez le bouchon de vidange supérieur à l'arrière de l'unité et raccordez le tuyau de vidange fourni. Placez l'autre extrémité dans un conduit d'évacuation. Assurez-vous que le tuyau est incliné vers le bas. Si l'appareil est équipé d'une pompe de vidange, utilisez la sortie pompe correspondante.

Le climatiseur fait du bruit ou vibre, est-ce normal ?

Un léger bruit est normal (ventilateur, compresseur). Si le bruit est excessif, vérifiez que l'appareil est posé sur un sol plat et stable. Un sol inégal peut provoquer des vibrations. Assurez-vous également qu'aucun objet ne touche l'appareil.

Quelle est la consommation électrique du Beko BEPB09C ?

La consommation dépend du mode. En refroidissement, la puissance absorbée est d'environ 1000 W (2600 W / 2.61 EER). En chauffage, environ 867 W (2600 W / 3.0 COP). Les valeurs exactes figurent sur l'étiquette énergétique. Utilisez une prise dédiée 220-240 V avec mise à la terre.

MODE D'EMPLOI BEPB09C BEKO

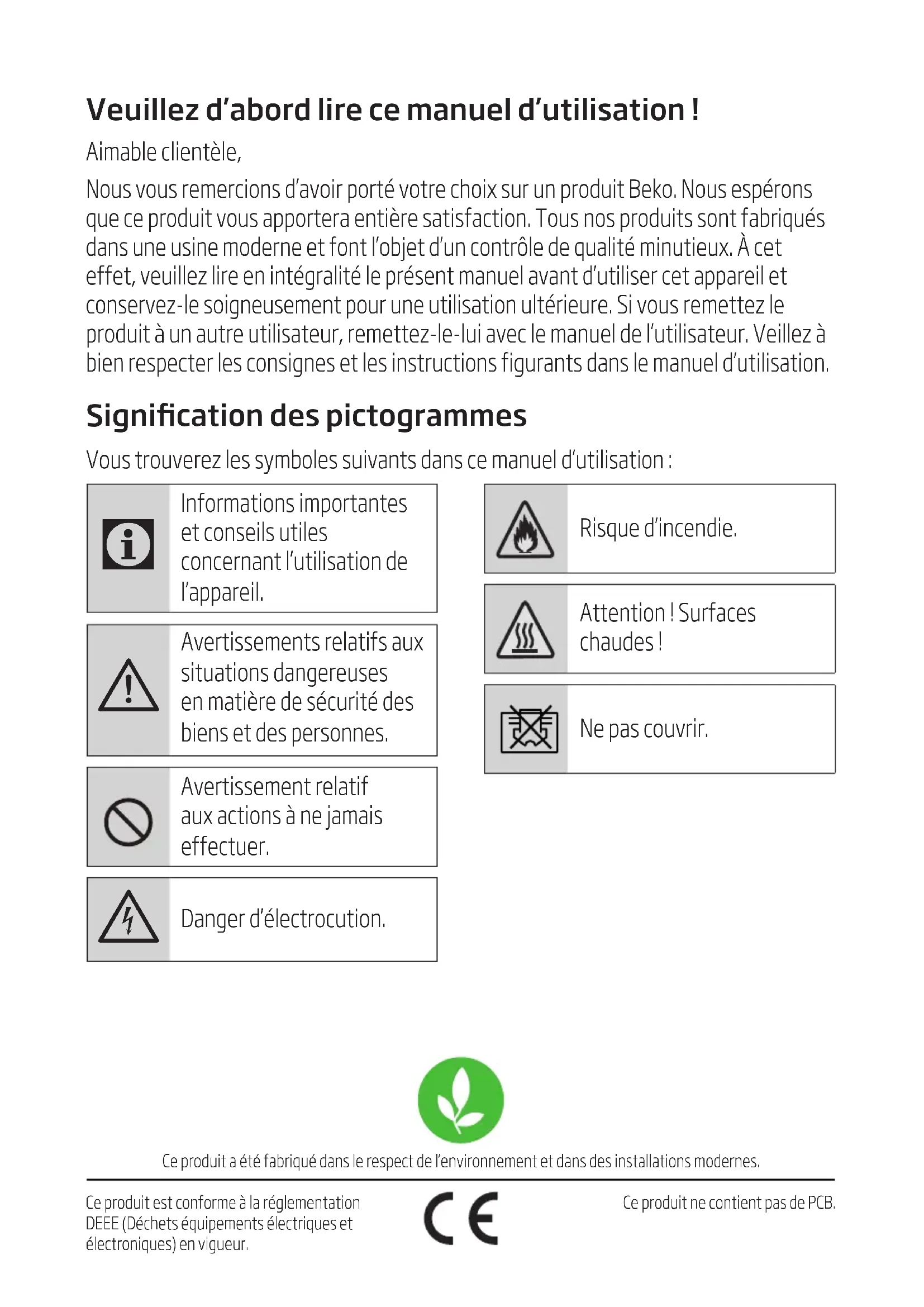

Aimable clientèle,

Nous vous remercions d'avoir porté votre choix sur un produit Beko. Nous espérons que ce produit vous apportera entière satisfaction. Tous nos produits sont fabriqués dans une usine moderne et font l'objet d'un contrôle de qualité minutieux. À cet effet, veuillez lire en intégralité le présent manuel avant d'utiliser cet appareil et conservez-le soigneusement pour une utilisation ultérieure. Si vous remettez le produit à un autre utilisateur, remettez-le-lui avec le manuel de l'utilisateur. Veillez à bien respecter les consignes et les instructions figurant dans le manuel d'utilisation.

Signification des pictogrammes

Vous trouverez les symboles suivants dans ce manuel d'utilisation :

Informations importantes et conseils utiles concernant l'utilisation de l'appareil.

Risque d'incendie.

Avertissements relatifs aux situations dangereuses en matière de sécurité des biens et des personnes.

Avertissement relatif aux actions à ne jamais effectuer.

Ne pas couvrir.

Danger d'électrocution.

Ce produit a été fabriqué dans le respect de l'environnement et dans des installations modernes.

Table des matières

1 Consignes de sécurité 32

2 Description des pièces 37

2.1 Vue de face 37 2.2 Vue arrière 37

3 Panneau de commande 39

3.1 Indicateur de température 39 3.2 Boutons de fonction 39

4 Fonctionnement 41

5 Accessoires 42

6 Installation 43

6.1 Guide au client 43 6.2 Choisir l'emplacement optimal 43 6.3 Instructions de montage du tuyau 43 6.4 Installation du tuyau d'évacuation dans une fenêtre 44 6.5 Installation du tuyau d'évacuation dans un mur 45 6.6 Vidange de l'eau 46

7 Entretien 48

7.1 Nettoyage de l'unité 48

7.2 Nettoyer le filtre à air 48

8 Dépannage 50

9 Spécifications 52

10 Instructions d'installation 53

10.1 Instructions concernant les gaz à effet de serre fluorés 53

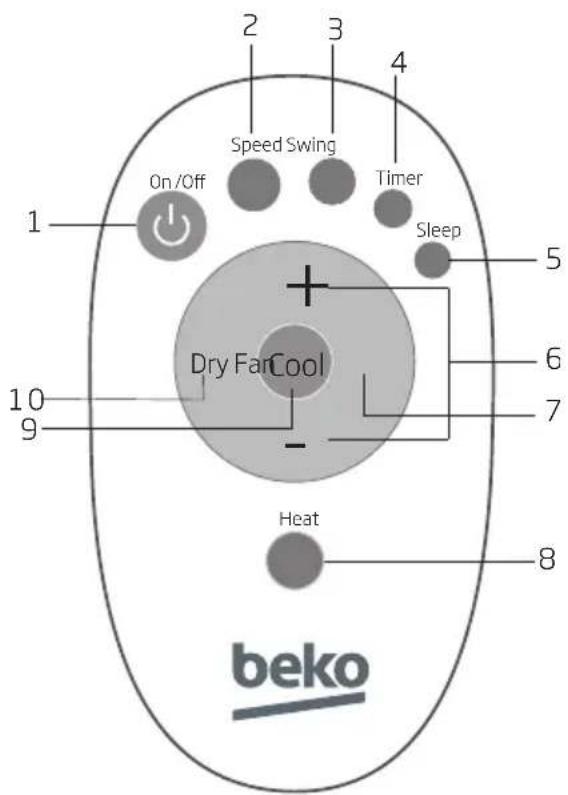

11 Description des touches 54

12 Utilisation 56

12.1 Installer les piles 56

12.2 Attention 57

1 Consignes de sécurité

Une installation ou une utilisation incorrecte, en cas de non-respect des instructions qui suivent, peuvent entraîner des blessures aux personnes, des dommages aux biens, etc.

Avertissement

Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites ou qui manquent d'expérience et de connaissances, à condition qu'elles soient supervisées ou qu'elles aient reçu les consignes concernant l'utilisation sûre de l'appareil et assimilé les dangers encourus. Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

Le nettoyage et l'entretien ne doit pas être effectué par des enfants, sauf sous la surveillance d'un adulte.

(Uniquement pour le climatiseur marqué CE)

Cet appareil n'est pas prévu pour être utilisé par des personnes (enfants compris) ayant des capacités corporelles, sensorielles ou mentales restreintes ou manquant de connaissances ou d'expériences si ces dernières ne sont pas surveillées ou n'ont pas été informées quant à l'utilisation de l'appareil par une personne responsable de la sécurité.

Il faut surveiller les enfants afin que ces derniers ne jouent pas avec l'appareil.

(Sauf pour le climatiseur marqué CE)

Le climatiseur doit être relié à la terre. Une mise à la terre incomplète peut entraîner un risque d'électrocution.

Ne branchez pas le fil de mise à la terre à une conduite de gaz ou d'eau, à un paratonnerre ou un conducteur de mise à la terre d'un téléphone.

1 Consignes de sécurité

Après installation, un test de détection de fuite à la terre doit être exécuté via électrisation.

Ne déplacez pas l'unité tant que l'alimentation n'a pas été coupée et que le cordon d'alimentation n'est pas enroulé autour de la colonne.

Un disjoncteur à courant de fuite à la terre d'une capacité nominale doit être installé pour éviter tout risque d'électrocution possible.

N'installez pas le climatiseur dans un endroit contenant des liquides ou des gaz inflammables. Des risques d'incendie sont possibles.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, son agent d'entretien ou une autre personne qualifiée.

Les caractéristiques du fusible sont 250 V CA, T3.15AL.

Ne mettez pas vos mains et n'insérez aucun objet dans les entrées ou sorties d'air.

Vous risquez des blessures personnelles et d'endommager l'unité.

Ne touchez pas les pales oscillantes.

Vous pourriez vous blesser les doigts et endommager les pièces mobiles des pales.

N'essayez pas de réparer vous-même le climatiseur.

Vous pourriez vous blesser ou provoquer d'autres dysfonctionnements.

Par temps d'orage, veuillez couper l'alimentation principale à l'aide de l'interrupteur d'alimentation afin d'éviter d'endommager l'équipement.

N'utilisez pas de nettoyants liquides ou agressifs pour nettoyer l'appareil et n'éclaboussez pas d'eau ou d'autres liquides. Sinon, les composants en plastique peuvent s'endommager, voire provoquer une électrocution.

1 Consignes de sécurité

N'utilisez pas l'unité dans une pièce humide comme une salle de bain ou une buanderie. Ne touchez pas l'unité avec les mains humides ou mouillées ou quand vous êtes pieds nus. Si votre climatiseur n'est pas équipé d'un cordon d'alimentation et d'une prise, un interrupteur multipolaire doit être installé dans votre installation électrique fixe et la distance entre les contacts ne doit pas être inférieure à 3 mm.

Avertissement

N'exposez pas votre corps à l'air froid pendant une période prolongée. Votre condition physique se verra détériorée et des problèmes de santé sont possibles.

Ne bloquez pas l'entrée ou la sortie d'air. Sinon, la capacité de refroidissement sera réduite ou le système pourrait s'arrêter de fonctionner.

Fermez les portes et les fenêtres. Sinon, la capacité de refroidissement sera réduite.

Si le filtre à air est très sale, la capacité de refroidissement sera réduite. Veuillez nettoyer régulièrement le filtre à air.

Remarques pour les modèles R410A

Une fuite de réfrigérant contribue au changement climatique. Un réfrigérant avec un potentiel de réchauffement global (PRG) faible contribuera moins au réchauffement global qu'un réfrigérant avec un PRG élevé, s'il est relâché dans l'atmosphère. Cet appareil contient un réfrigérant liquide avec un PRG égal à [2088]. Ce qui signifie que, si 1 kg de ce réfrigérant liquide est relâché dans l'atmosphère, l'effet sur le réchauffement planétaire sera [2088] fois plus élevé que 1 kg de CO₂, sur une période de 10 ans. N'essayez pas de manipuler le circuit de réfrigération ni de démonter le produit par vous-même et faites toujours appel à un professionnel.

Avertissement DEEE

Signification de la poubelle barrée d'une croix : Ne jetez pas les appareils électriques avec les déchets ménagers non triés. Déposez-les dans des infrastructures dédiées à la collecte sélective.

Contactez votre administration locale pour obtenir des renseignements concernant les systèmes de collecte disponibles.

Lorsque des appareils électriques sont jetés dans des décharges, des substances dangereuses peuvent s'infiltrer jusqu'aux eaux souterraines et contaminer la chaîne alimentaire, constituant ainsi un risque pour votre santé et votre bien-être.

Lorsque de vieux appareils sont remplacés par des nouveaux, le revendeur est obligé par la loi de reprendre votre ancien appareil pour son élimination sans contrepartie.

L'huile du compresseur utilisée est donnée dans le tableau suivant :

Fabricant du compresseur ou marque commerciale	Gaz réfrigérant	Nom de l'huile
Highly R410A α68HES-H ou équivalent
	R22 DIAMOND MS-56 ou NM56EP ou équivalent
Meizhi R410A HUILE D'ESTER Vg68
	R22 SUNISO	4GSD ou NM56EP ou équivalent
Rechi R410A NMOC Ze-Gles RB68EP ou équivalent

2 Description des pièces

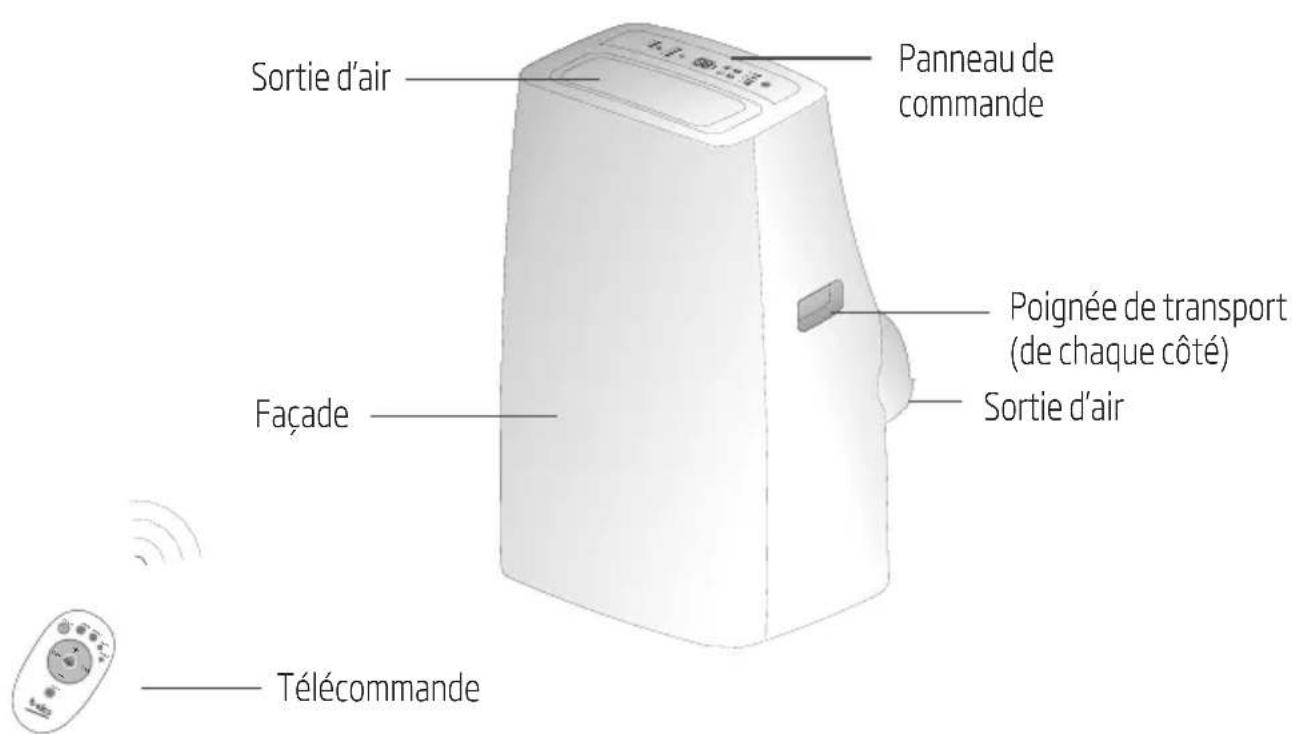

2.1 Vue de face

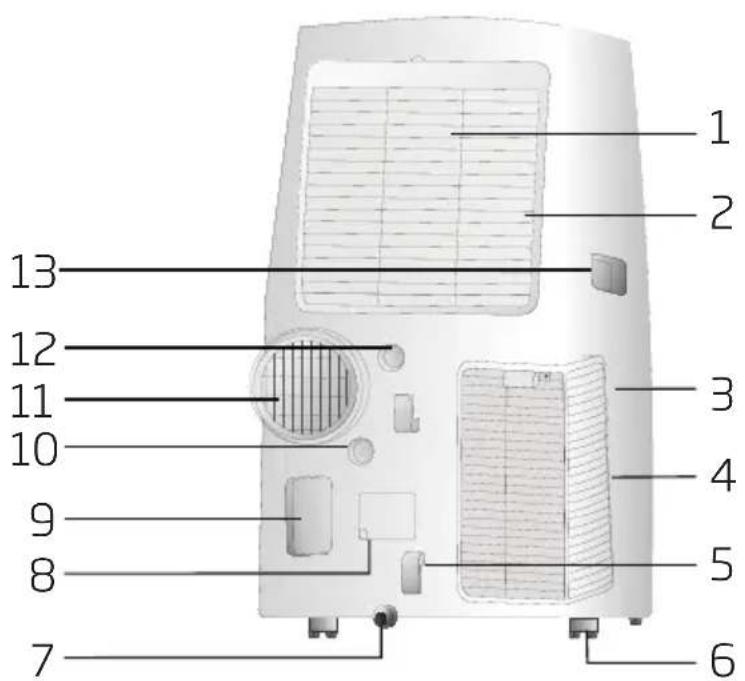

2.2 Vue arrêté

2 Description des pièces

1. Filtre à air supérieur (situé derrière la grille)
2. Entrée d'air supérieure
3. Filtre à air inférieur (situé derrière la grille)
4. Entrée d'air inférieure
5. Enrouleur du cordon d'alimentation
6. Roulette 7. Sortie de vidange du bac inférieur
7. Orifice de sortie du cordon d'alimentation
8. Prise d'alimentation électrique

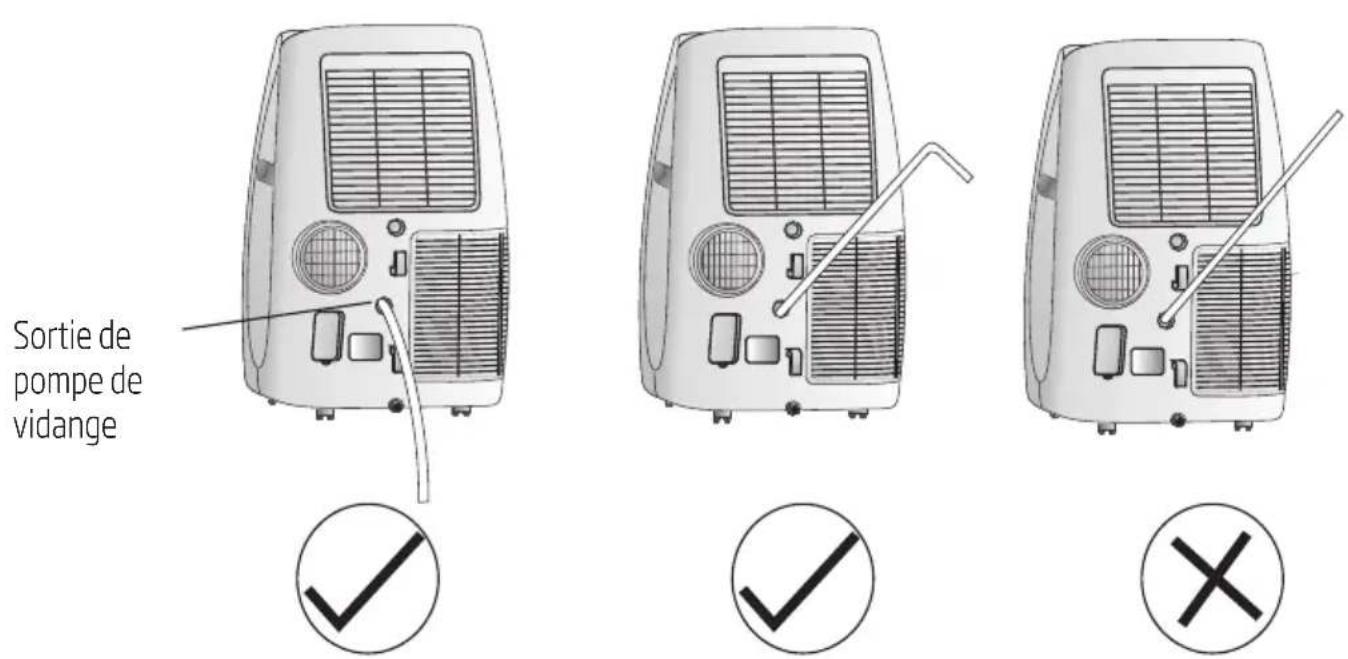

9. Sortie de pompe de vidange 11. Sortie d'air 12. Sortie de vidange
10. Poignée de transport (de chaque côté)

Remarque :

Les descriptions textuelles et les illustrations de ce mode d'emploi peuvent présenter de légères différences par rapport aux informations promotionnelles et au produit réel. Veuillez vous référer à l'appareil réel que vous avez acheté. Nous vous remercions. La plage de températures de fonctionnement du climatiseur est comprise entre 16 et 35 °C (60 et 95 °F) en mode refroidissement, et entre 5 et 27 °C (41 et 80 °F) en mode chauffage.

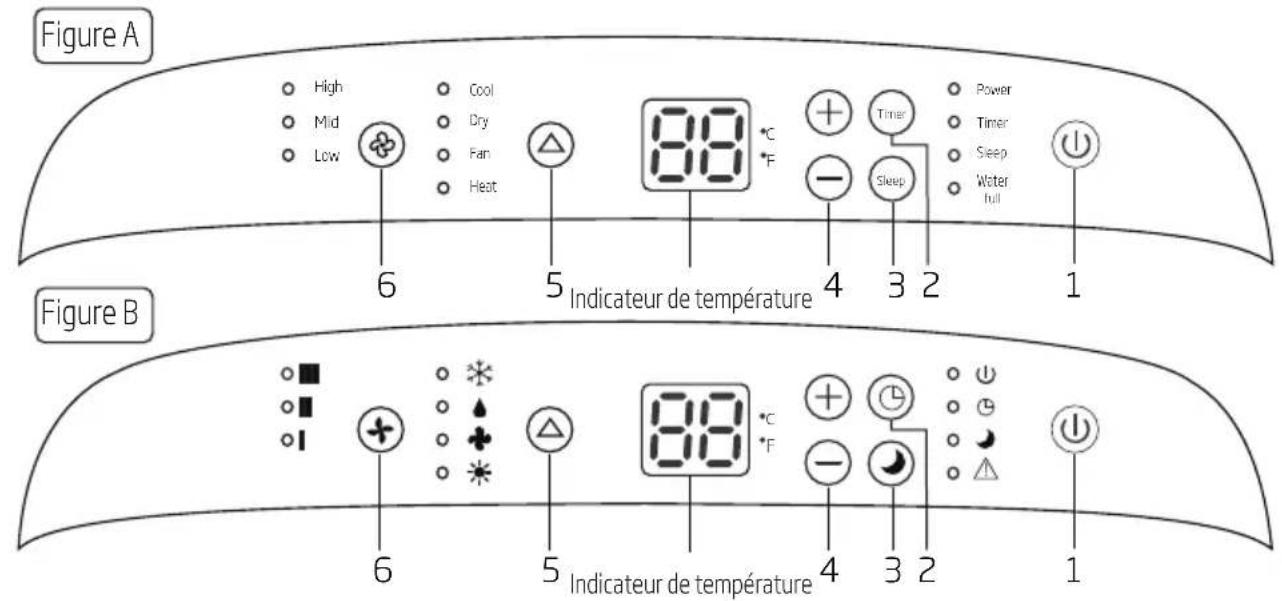

3 Panneau de commande

Il existe deux types de panneau de commande (figure A et figure B). Le produit réel prévaut.

3.1 Indicateur de température

• En mode refroidissement ou chauffage, lorsque le bouton « + » ou « - » est enfoncé, la consigne de température s'affiche et peut être modifiée.
• Il existe deux types d'affichage par défaut pour l'indicateur de température. Le produit réel prévaut.
• L'afficheur indique par défaut la consigne de température.
• L'afficheur indique par défaut la température ambiante. L'affichage clignotera pendant 5 secondes lors du réglage de la température, puis reviendra à l'affichage de la température ambiante.

3.2 Boutons de fonction

1. Bouton : appuyez sur ce bouton pour allumer ou éteindre l'unité.
2. Bouton / : en appuyant sur ce bouton, l'indicateur lumineux « Timer/ » s'allume, puis appuyez sur le bouton pour régler l'heure désirée.

Remarque :

L'unité allumée, appuyez sur ce bouton pour désactiver le minuteur. L'unité éteinte, appuyez sur ce bouton pour activer le minuteur.

1. Bouton : Appuyez sur ce bouton pour accéder au mode sommeil, qui cessera après 10 heures de fonctionnement continu de l'unité pour revenir à l'état précédent.

Remarque :

La fonction de minuterie ne peut pas être activée en mode ventilateur.

3 Panneau de commande

4. Bouton du

a. Chaque fois que vous appuyez sur le bouton « + » ou « - », la consigne de température sera augmentée ou diminuée de 1 °C (1 °F). La plage de réglage de la température est comprise entre 16 °C (60 °F) et 32 °C (90 °F). b. En appuyant simultanément sur les boutons « + » et « - », l'unité de l'affichage basculera entre Celsius et Fahrenheit.

1. Bouton : En appuyant sur ce bouton, vous pouvez sélectionner le mode de fonctionnement, comme suit :

L'indicateur de mode de fonctionnement s'illumine en fonction des différents modes.

Remarque :

Le mode chauffage n'est pas disponible pour les unités à refroidissement seul.

1. Bouton : Appuyez sur ce bouton, vous pouvez sélectionner la vitesse de ventilation, comme suit :

L'indicateur de vitesse de ventilation s'illumine en fonction de la vitesse du ventilateur.

Remarque :

1. La fonction d'oscillation ne peut être sélectionnée que par la télécommande, pas par le panneau de commande.
2. D'autres fonctions du panneau de commande sont disponibles sur la télécommande.

Avertissement :

Le non-respect des précautions suivantes peut entraîner des risques d'électrocution, d'incendie ou de blessures personnelles.

1. La fiche doit être branchée dans une prise correctement installée et reliée à la terre.
2. N'utilisez pas de rallonge ou d'adaptateur de fiche avec cet appareil.

Avant d'allumer l'appareil

1. Choisissez un emplacement adéquat. Veillez à ce que l'appareil soit à proximité d'une prise électrique.

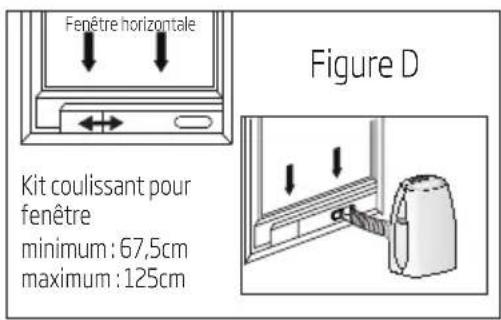

2. Installez le tuyau d'évacuation flexible et le kit coulissant de fenêtre réglable.
3. Branchez l'appareil sur une prise électrique adaptée.

Mode chauffage (le modèle souffleur/refroidisseur ne dispose pas de la fonction de chauffage)

1. Appuyez de façon répétée sur le bouton « Mode » jusqu'à ce que l'indicateur de chauffage s'allume.
2. Appuyez sur les boutons « + » et « - » pour régler la température souhaitée.
3. Appuyez sur le bouton de ventilation pour sélectionner la vitesse de ventilation.

Mode refroidissement

1. Appuyez de façon répétée sur le bouton « Mode » jusqu'à ce que l'indicateur de refroidissement s'allume.
2. Appuyez sur les boutons « + » et « - » pour régler la température que vous souhaitez.
3. Appuyez sur le bouton de ventilation pour sélectionner la vitesse de ventilation.

Mode de fonctionnement de déshumidification

1. Appuyez de façon répétée sur le bouton Mode jusqu'à ce que l'indicateur de déshumidification s'allume.
2. Le ventilateur tournera à une vitesse constante dans ce mode de fonctionnement.
3. Fermez les portes et les fenêtres pour optimiser la déshumidification.

Remarque : la consigne de température et la vitesse de ventilation ne peuvent pas être réglées. La consigne de température est fixée à 25 °C (77 °F) et la vitesse de ventilation est lente.

Mode de fonctionnement de ventilation

1. Appuyez de façon répétée sur le bouton « Mode » jusqu'à ce que l'indicateur de ventilation s'allume.
2. Appuyez sur le bouton de ventilation pour sélectionner la vitesse de ventilation.

Remarque : la consigne de température ne peut pas être réglée.

5 Accessoires

Pièces Noms des pièces Quantité
	Adaptateur A, conduit d'évacuation, adaptateur B (embout plat), kit coulissant de fenêtre et pointe plastique

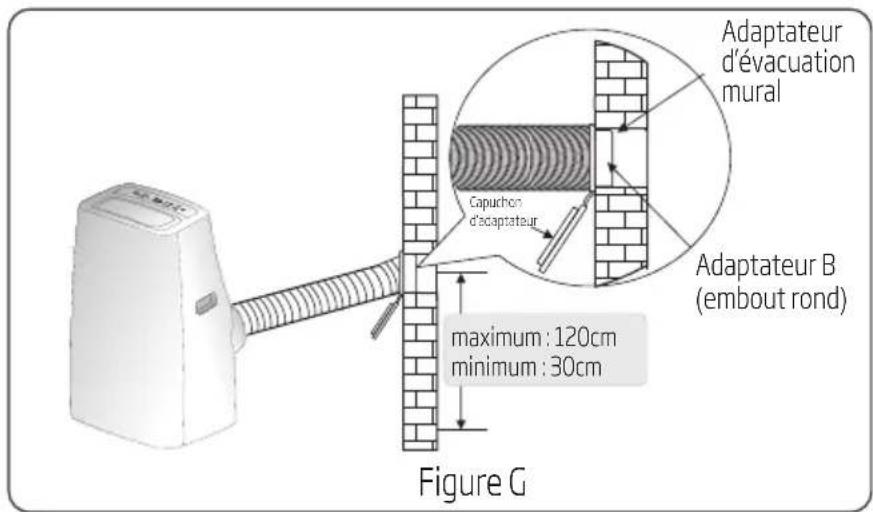

	Adaptateur B (embout rond) (#), adaptateur d'évacuation mural (#)
	Tuyau de vidange 1 pièce
	Télécommande et pile 1 pièce

Remarque : Pièces optionnelles (#), non fournies avec certains modèles.

Remarque : Toutes les illustrations présentes dans ce manuel sont données uniquement à titre d'exemple. Votre climatiseur peut être légèrement différent. Le produit réel prévaut.

Remarques sur les déflecteurs d'air du modèle Q de climatiseur mobile :

1. Sur les modèles disposant de la fonction de distribution d'air automatique, le déflecteur d'air ne peut pas présenter un angle inférieur à l'angle minimal de distribution automatique, lorsqu'il est utilisé.
2. Sur les modèles sans fonction de distribution d'air automatique, l'angle minimal d'ouverture du déflecteur d'air est de 5 grilles à partir de la position fermée du déflecteur d'air. Le déflecteur d'air ne peut pas présenter un angle inférieur à l'angle minimal d'ouverture, lorsqu'il est utilisé.

6.1 Guide au client

• Le client doit vérifier que son installation électrique est conforme aux spécifications imprimées sur l'étiquette du climatiseur.
• Un circuit électrique doit être spécialement dédié et la prise à laquelle le climatiseur sera branché doit être efficacement reliée à la terre.
• L'appareil doit être installé conformément aux réglementations nationales en matière de câblage.
• La prise doit être facilement accessible après installation.

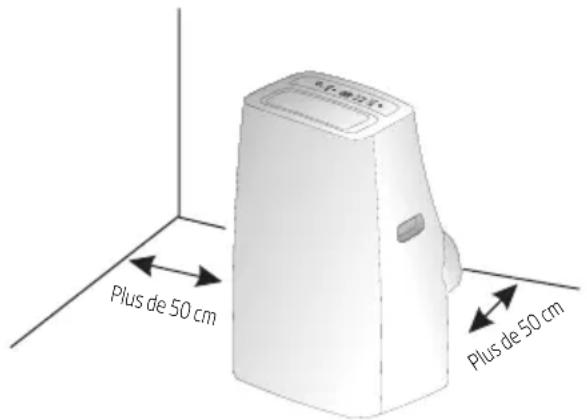

6.2 Choisir l'emplacement optimal

1. Installez le climatiseur mobile à un emplacement dégagé et plat où la distribution de l'air ne sera pas obstruée.
2. Laissez au moins 50 cm tout autour de l'appareil et à distance de murs ou d'autres obstacles.
3. L'angle par rapport à l'horizontal ne doit pas être supérieur à 10°, pendant l'installation et l'utilisation de l'équipement.

Remarque :

1. Le climatiseur ne doit pas être utilisé dans une buanderie.
2. La prise doit être accessible après avoir positionné l'unité.

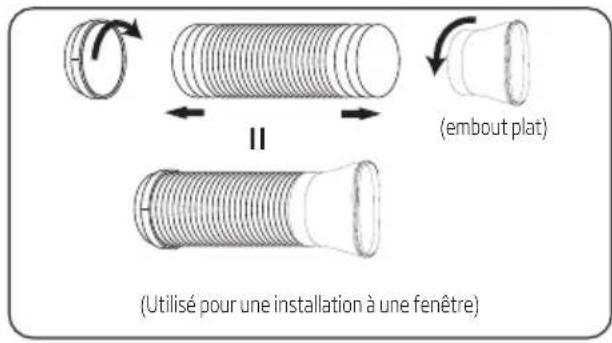

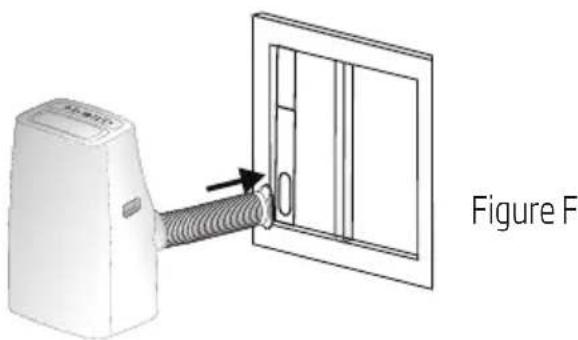

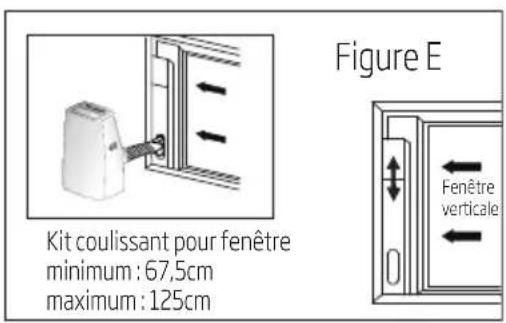

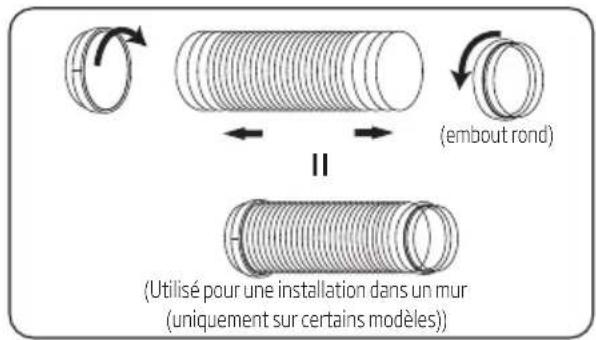

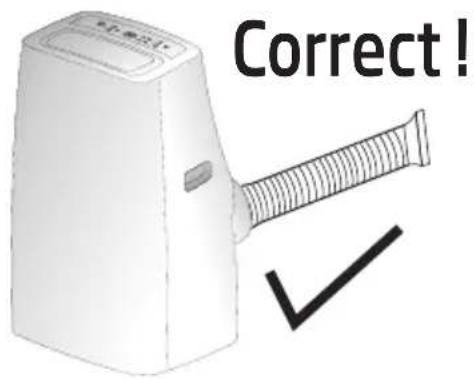

6.3 Instructions de montage du tuyau

• Le tuyau d'évacuation doit être installé en mode refroidissement, chauffage et déshumidification. En mode ventilation, il n'est pas nécessaire.
• En fonction de vos besoins réels, le tuyau d'évacuation peut être modérément comprimé ou tendu, mais il ne peut en aucun cas être étiré ou courbé.
• Le tuyau d'évacuation peut être raccordé à une fenêtre ou inséré dans un mur.

6 Installation

Procédez à l'installation en fonction des accessoires fournis avec l'unité que vous avez achetée et de vos besoins réels.

1. Insérez l'adaptateur A ou l'adaptateur B (embout plat ou embout rond) sur le tuyau d'évacuation, comme illustré dans la figure A ou la figure B.

Fig. A

ou

Fig. B

1. Raccordez le tuyau d'évacuation au raccord de sortie d'air à l'arrière de l'unité. Faites glisser l'adaptateur A vers l'intérieur jusqu'à ce qu'il s'enclenche. (Figure C)

Figure C

6.4 Installation du tuyau d'évacuation dans une fenêtre

1. Ajustez le support de fenêtre en largeur ou en hauteur en fonction de votre fenêtre et insérez la pointe plastique pour fixer la position souhaitée.

1. Installez le kit coulissant de fenêtre dans la fenêtre. Votre kit de fenêtre a été conçu pour s'adapter à la plupart des fenêtres verticales ou horizontales courantes. Cependant, il est possible que vous deviez améliorer ou modifier certains aspects de la procédure d'installation pour certains modèles de fenêtres. Veuillez vous référer aux figures D et E pour les ouvertures de fenêtre minimales et maximales.

6

Installation

1. Retirez de l'unité le tuyau d'évacuation assemblé près de la fenêtre, puis raccordez l'adaptateur B (embout plat) du tuyau d'évacuation à la fenêtre. (Figure F)

6.5 Installation du tuyau d'évacuation dans un mur

1. Préparez un trou dans le mur. Installez l'adaptateur d'évacuation mural dans le mur. Veillez à le fixer solidement.
2. Raccordez le tuyau d'évacuation à l'adaptateur d'évacuation mural. (Figure G)

Remarque : recouvrez le trou avec le capuchon de l'adaptateur lorsqu'il n'est pas utilisé.

6 Installation

Remarque :

1. Le tuyau d'évacuation peut être comprimé de 270 mm au minimum et étiré de 1500 mm au maximum. Il est préférable de garder la longueur de tuyau minimale.

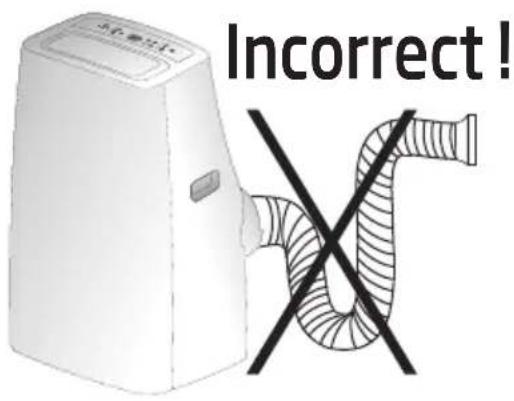

2. Étirer ou courber excessivement le tuyau réduira l'efficacité du refroidissement (comme illustré dans les figures suivantes).

6.6 Vidange de l'eau

• En mode déshumidification, retirez le bouchon de vidange supérieur de l'arrière de l'unité. Raccordez le tuyau de vidange à l'ouverture. Placez l'autre extrémité du tuyau dans un conduit de vidange ou un autre système de vidange.

• Si l'unité que vous avez achetée dispose d'une sortie de pompe de vidange, comme illustré ci-dessous, veuillez effectuer le drainage de cette façon :

Retirez le bouchon de vidange de la pompe de l'arrière de l'unité, raccordez le tuyau de vidange à l'ouverture. Placez l'autre extrémité du tuyau dans un conduit de vidange ou un autre système de vidange.

6 Installation

Remarque : veillez à ce que le tuyau soit bien fixé et qu'il n'y ait pas de fuites. Dirigez le tuyau vers la zone de vidange en vérifiant qu'aucun nœud éventuel ne pourrait empêcher l'écoulement de l'eau. Placez l'extrémité du tuyau dans la zone de vidange en vous assurant qu'elle est orientée vers le bas, afin que l'eau puisse s'écouler librement. Ne la laissez jamais relevée.

• Lorsque le niveau d'eau du tiroir du bas a atteint un niveau prédéterminé, l'afficheur numérique indique « P1 » et l'indicateur de réserve d'eau plein s'illumine. Déplacez l'appareil avec précaution vers l'emplacement de vidange, puis retirez le bouchon du dispositif de vidange inférieur et laissez l'eau s'évacuer. Remettez en place le bouchon du dispositif de vidange inférieur, puis redémarrez l'appareil et patientez jusqu'à ce que l'icône P1 disparaisse. Si le code d'erreur réapparaît, contactez un technicien.

Remarque : assurez-vous que le bouchon du dispositif de vidange inférieur est correctement remis en place avant d'utiliser l'appareil.

7 Entretien

Avertissement :

• Avant de nettoyer le climatiseur, il doit être éteint et l'alimentation électrique doit être coupée pendant plus de 5 minutes, sinon des risques d'électrocution sont possibles.
• Ne versez pas de l'essence, du benzène, des diluants ou autres produits chimiques, ni aucun insecticide liquide sur le climatiseur, car ces substances peuvent écailler la peinture, craqueler ou déformer les pièces plastiques.
• N'essayez pas de nettoyer l'unité en versant directement de l'eau sur les surfaces du produit, car vous risquez d'endommager les composants électriques et l'isolement du câblage.

7.1 Nettoyage de l'unité

Lorsque l'unité est sale, nettoyez-la délicatement

avec une serviette essorée et imprégnée d'eau à une température inférieure à 45°C (104°F).

7.2 Nettoyer le filtre à air

1. Retirer le filtre à air

Retirez respectivement les grilles d'entrée d'air supérieure et inférieure et extrayez les filtres d'air supérieur 1 et inférieur 2.

Remarque : il existe deux types de grille d'entrée d'air, veuillez vous référer à la figure 1 ou à la figure 2. Si la grille d'entrée d'air inférieure est fixée avec une vis, desserrez d'abord la vis.

7 Entretien

2. Nettoyer le filtre à air

Utilisez un aspirateur ou de l'eau pour rincer le filtre. Si le filtre est très sale (par exemple, dépôts de graisse), nettoyez-le à l'eau chaude (inférieure à 104 °F) avec un détergent doux pour les dissoudre, puis placez le filtre à l'ombre pour le sécher à l'air.

1. Réinstallez le filtre séché dans l'ordre inverse du démontage. Remettez en place le couvercle des filtres.

Remarque :

Si vous n'utilisez pas l'unité pendant une période prolongée, veuillez retirer le bouchon en caoutchouc pour vider l'eau qui est à l'intérieur de l'unité en vous référant à la bonne figure.

8 Dépannage

Pour éviter le coût d'un appel d'entretien, veuillez d'abord essayer les suggestions ci-après pour résoudre votre problème sans aucune aide extérieure.

Le climatiseur ne fonctionne pas
Causes Solutions
• L'interrupteur d'alimentation n'est pas enclenché. • Panne d'alimentation électrique. • Le fusible est brûlé. • L'heure de démarrage régée n'a pas encore été atteinte.	• Mettez sous tension. • Attendeze le rétablissement de l'alimentation électrique. • Remplacez le fusible. • Attendeze ou annulez le réglage initial.

L'unité ne s'allume pas en appuyant sur le bouton « On/Off » (Marche/Arrêt)
Causes Solutions
• Quatre minutes ne se sont pas encore écoullées après avoir étéint l'unité. • La température ambiente est inférieure à la consigne de température en mode refroidissement ou supérieure en mode chauffage.	• Attendez quatre minutes. • Réinitialisez la consigne de température.

L'appareil distribue l'air, mais l'effet de refroidissement est inefficace
Causes Solutions
• La consigne de température est erronée.	• Réglez une température adéquate. La consigne de température doit être inférieure à la température ambiente.
• De la poussière obstrue le filtré à air.	• Nettoyez le filtré à air.
• L'entrée ou la sortie d'air de l'équipement est bloquée.	• Éliminez l'obstruction.
• Allumez le climatiseur dans une piece très chaude.	• Patientez encore un peu pour éliminer la chaleur des murs, du plafond, du sol et des meubles.
• La capacité de refroidissement est insuffisante.	• Reconfirmez la capacité de refroidissement nécessaire avec votre fournisseur.
• Les portes et les fenêtres sont ouvertes.	• Fermez les portes et les fenêtres.

8 Dépannage

Bruit ou vibration
Causes Solutions
• Le sol n'est pas{nivélé ou n'est pas assez plat.	• Si possible, placez l'appareil sur un sol plat et{nivélé.}

9 Spécifications

Nom de modèle Beko BEPB 09	C BEPB 09 H BEPB 12 C BEP	PB 12 H
Capacité de refroidissement (Btu/h)	8871 8871 1194	42 11942
Capacité de refroidissement (W)	2600 2600 3500	3500
Capacité de chauffage (BTU/h) -	8871 - 11260
Capacité de chauffage (W) - 2600 -	3300
Efficacité énergétique de refroidissement (W/W)	2,61	2,61	2,61	2,61
Efficacité énergétique de chauffage (W/W)	-	3,0	-	3,0
Classe énergétique de refroidissement	A	A	A	A
Classe énergétique de chauffage	-	A+	-	A+
Puisance de chauffage électric (W)	-	-	-	-
Tension/Fréquence (V/Hz)	220 à 240 V - 1 à 50 Hz	220 à 240 V - 1 à 50 Hz	220 à 240 V - 1 à 50 Hz	220 à 240 V - 1 à 50 Hz
Niveau sonore (dBA) (Puisance sonore)	64/59/52	64/59/52	64/59/52	64/59/52
Niveau sonore (dBA)(Pression sonore)	53/48/43	53/48/43	53/48/43	53/48/43
Volume d'écoulement d'air (m³/h)	410	410	410	410
Élimination d'humidité (lt/h) 0.9	0.9 1.0 1.0
Plaque de températures de fonctionnement en refroidissement (℃)	16℃ ~ 43℃	16℃ ~ 43℃	16℃ ~ 43℃	16℃ ~ 43℃
Plaque de températures de fonctionnement en chauffage (℃)	- 5℃ ~ 30℃ -	5℃ ~ 30℃
Gaz réfrigérant	R410A	R410A	R410A	R410A
Quantité totale de gaz réfrigérant (g)	350	350	460	460
Classe climatique	T1	T1	T1	T1
Type de chauffage	-	Pompe à chaleur	-	Pompe à chaleur
Type de commande	Télécommande	Télécommande	Télécommande	Télécommande

10.1 Instructions concernant les gaz à effet de serre fluoré

Ce produit contient des gaz à effet de serre fluorés visés par le protocole de Kyoto.

Les gaz à effet de serre fluorés sont contenus dans un dispositif hermétiquement scellé.

Les opérations d'installation, d'entretien, de maintenance, de réparation, de vérifications de fuites éventuelles, de mise hors service des équipements obsolètes ainsi que de recyclage des produits doivent être effectuées par une personne physique certifiée.

Si le système est doté d'un dispositif de détection des fuites, des vérifications de fuites éventuelles doivent être effectuées au moins une fois par an, afin de s'assurer que le système fonctionne correctement.

Si le produit doit faire l'objet de vérifications de fuites éventuelles, il est recommandé de mentionner le cycle d'inspection, et d'établir et sauvegarder les comptes rendus des vérifications effectuées.

Remarque : Si l'équivalent en CO2 des gaz à effet de serre fluorés contenus dans les équipements hermétiquement scellés, les climatiseurs mobiles, les climatiseurs de fenêtre ainsi que les déshumidificateurs, est inférieur à 10 tonnes, nul besoin d'effectuer des vérifications de fuites éventuelles.

11 Description des touches

1. Touche « On/Off » (Marche/Arrêt)

Appuyez sur cette touche pour allumer ou éteindre le climatiseur.

1. Touche « Speed » (Vitesse)

Appuyez sur cette touche pour régler la vitesse de ventilation (lente, moyenne ou rapide).

1. Touche « Swing » (Oscillation) (en option)

Appuyez sur cette touche pour activer ou désactiver la fonction d'oscillation.

1. Touche « Timer » (Minuteur)

a. Lorsque le climatiseur est éteint, appuyez sur cette touche pour régler l'heure à laquelle le climatiseur doit s'allumer. Appuyez sur « + » ou « - » pour régler l'heure et réappuyez sur cette touche pour confirmation. b. Lorsque le climatiseur est allumé, appuyez sur cette touche pour régler l'heure à laquelle le climatiseur doit s'éteindre. Appuyez sur « + » ou « - » pour régler l'heure et réappuyez sur cette touche pour confirmation. c. Après avoir réglé l'heure, appuyez de nouveau sur cette touche pour annuler l'heure réglée.

Remarque : après avoir réglé l'heure, appuyez de nouveau sur cette touche pour confirmation dans les 5 secondes. Sans opération dans les 5 secondes, le climatiseur confirmera automatiquement l'heure. Appuyez sur cette touche, après confirmation de l'heure, annulera l'heure réglée.

11 Description des touches

5. Touche « Sleep » (Sommeil)

a. En mode de fonctionnement, appuyez sur cette touche pour accéder au mode sommeil intelligent de 10 heures. Une fois les 10 heures écoulées, le climatiseur quittera le mode sommeil et reviendra au mode de fonctionnement précédent. b. En mode sommeil, réappuyez sur cette touche ou appuyez sur la touche « Mode » ou « On/Off » (Marche/Arrêt) pour quitter le mode sommeil.

Remarque : le mode sommeil n'est pas disponible en mode ventilation.

6. Touches « + » et « - »

Appuyez sur « + » et « - » pour régler la température (par pas de 1 °C) et les heures (par pas de 1 h). La plage de températures est comprise entre 16 et 32 °C, et la plage des heures entre 1 et 24 h.

7. Touche « Fan » (Ventilateur)

Appuyez sur cette touche pour démarrer le mode ventilation.

8. Touche « Heat » (Chauffage)

Appuyez sur cette touche pour démarrer le mode chauffage.

9. Touche « Cool » (Refroidissement)

Appuyez sur cette touche pour démarrer le mode refroidissement.

10. Touche « Dry » (Déshumidification)

Appuyez sur cette touche pour démarrer le mode déshumidification.

Remarque : le mode déshumidification ne pourra être activé que lorsque la température atteint 16 °C. En outre, le tuyau d'évacuation doit être installé.

12 Utilisation

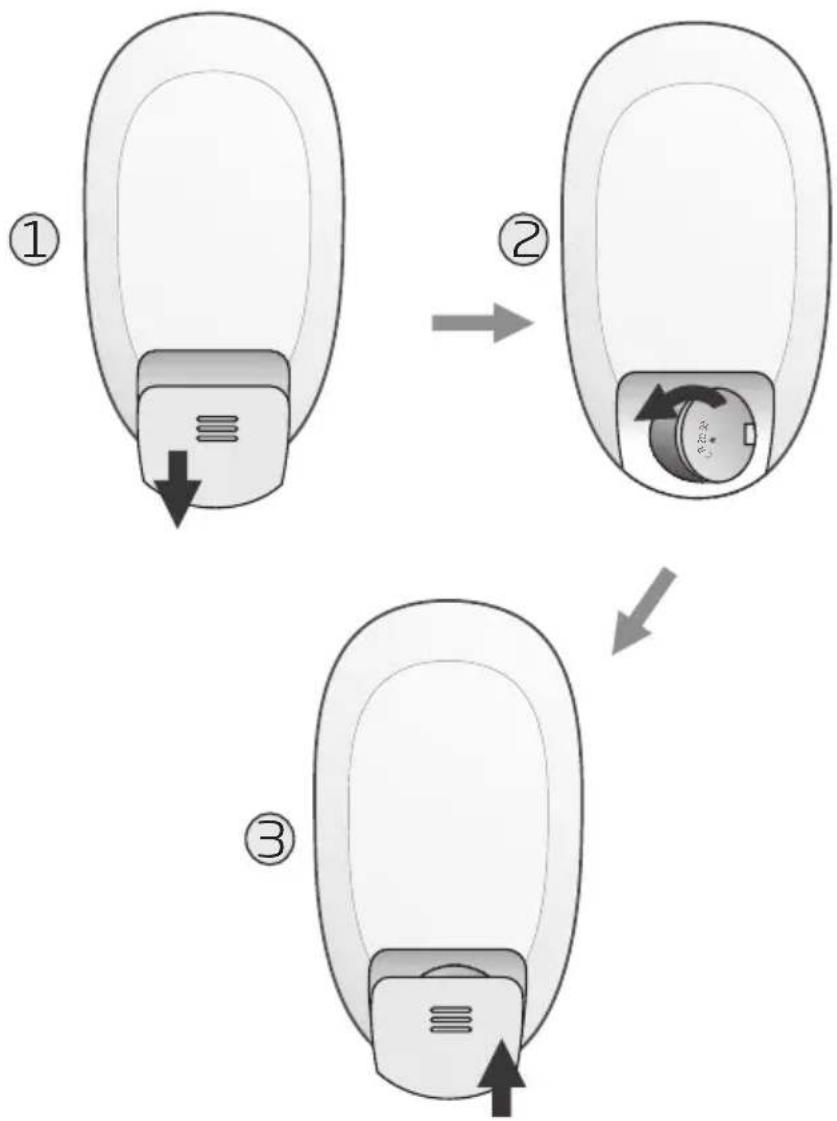

12.1 Installer les piles

1. Faites glisser le couvercle dans la direction indiquée par la flèche pour l'ouvrir.
2. Installez la pile bouton (CR2032/3 V). Vérifiez que la polarité positive de la pile est face vers le haut.
3. Remontez le couvercle.

12.2 Attention

1. Dirigez la télécommande vers le capteur de télécommande sur le climatiseur.
2. La télécommande doit être à au plus 8 mètres du capteur de la télécommande.
3. Vérifiez qu'il n'y a aucun obstacle entre la télécommande et le capteur.
4. Ne faites pas tomber ou ne jetez pas la télécommande.
5. Ne posez pas la télécommande en plein soleil ou sur des appareils de chauffage et d'autres sources de chaleur.
6. Utilisez la pile bouton (CR2032/3 V).
7. Retirez la pile de la télécommande si vous ne l'utilisez pas pendant une période prolongée.
8. Si aucun son d'opération n'est émis par l'unité intérieure ou si le symbole de transmission ne clignote pas sur l'écran d'affichage, la pile devra être remplacée.
9. Si un phénomène de réinitialisation se produit à l'appui d'une touche de la télécommande, la charge électrique n'est pas suffisante et la pile doit être remplacée.
10. Les piles usagées doivent être correctement éliminées.

Remarque :

• L'image représente une télécommande générique qui dispose de presque toutes les touches de fonction. De légères différences peuvent se présenter avec le produit réel (en fonction du modèle).

Fabriqué par Arcelik A.S. Karaagaç Cd. N° 2-6 Sütlüce, 34445 Beyoglu, Istanbul, Turquie.

Mode de fonctionnement refroidissement

Mode de fonctionnement avec séchage

Mode de fonctionnement ventilateur
