WTA 2875 - Programmateur d'arrosage RAIN BIRD - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Programmateur d'arrosage électronique
Marque	RAIN BIRD
Modèle	WTA 2875
Alimentation	2 piles alcalines 1,5 V type AA-LR6
Autonomie des piles	Environ 1 saison (remplacement annuel recommandé)
Programmation de l'heure de début	Cadran noir (A) réglable de 1 à 24 heures
Programmation de la durée d'arrosage	Cadran blanc (B) réglable de 30 secondes à 2 heures
Programmation de la fréquence	Cadran blanc (C) : toutes les 8h, 12h, 24h, 2 jours, 3 jours ou 7 jours
Arrosage manuel	Oui, avec arrêt manuel (cadran B sur ON) ou arrêt automatique (bouton D)
Voyant lumineux	Témoin de piles faibles ou de position incorrecte des cadrans
Installation	Sur robinet standard 3/4" (21x27 mm)
Connexion tuyau	Adaptateur rapide noir fourni
Filtre intégré	Oui, dans l'écrou en plastique (G), nettoyage régulier nécessaire
Joint d'étanchéité	Intégré, ne pas utiliser de ruban d'étanchéité
Position d'installation	Verticale uniquement
Eau utilisée	Eau claire uniquement
Entretien	Nettoyage du filtre et remplacement des piles une fois par an
Stockage hivernal	Retirer les piles et ranger à l'abri
Poids estimé	Environ 300 g
Dimensions estimées	12 × 10 × 8 cm

FOIRE AUX QUESTIONS - WTA 2875 RAIN BIRD

Comment régler l'heure actuelle ?

Réglez le cadran noir (A) sur l'heure exacte (par exemple 7 pour 7h10) avant d'installer les piles. Les minutes ne peuvent pas être programmées. Une fois les piles en place, le voyant s'allume 10 secondes pour confirmer.

Pourquoi le voyant clignote-t-il ?

Un clignotement par seconde indique qu'un cadran (A, B ou C) n'est pas positionné correctement. Un clignotement toutes les 2 secondes signifie que les piles sont déchargées et doivent être remplacées.

Comment programmer un arrosage automatique ?

Réglez d'abord l'heure de début sur le cadran A, puis la durée d'arrosage sur le cadran B, enfin la fréquence sur le cadran C. Pour les fréquences de 2 jours ou plus, utilisez le bouton D pour définir le premier jour.

Comment lancer un arrosage manuel ?

Deux options : 1) Placez le cadran B sur ON pour un arrosage sans limite (arrêt manuel). 2) Appuyez une fois sur le bouton D pour un arrosage de la durée programmée (arrêt automatique).

Que faire en cas de fuite d'eau au niveau du robinet ?

Dévissez le programmateur et vérifiez l'alignement. Assurez-vous que le filtre avec joint est en place et que l'écrou (G) est bien serré. Nettoyez la sortie du robinet si nécessaire.

Que faire en cas de fuite d'eau au niveau de l'adaptateur de tuyau ?

Vérifiez que le joint en caoutchouc est présent et correctement positionné. Serrez l'adaptateur (H) manuellement et réinstallez le connecteur de tuyau si nécessaire.

Le programmateur ne démarre pas l'arrosage, pourquoi ?

Vérifiez que le robinet est ouvert et que l'alimentation en eau est active. Remplacez les piles si elles sont déchargées et vérifiez le sens des piles dans le porte-piles.

L'arrosage ne s'arrête pas automatiquement, que faire ?

Tentez un arrêt manuel en tournant le cadran B sur OFF. Si cela ne fonctionne pas, vérifiez que les piles ne sont pas déchargées et que le porte-piles est correctement verrouillé.

Comment vérifier si l'horloge interne est correcte ?

Placez le cadran C sur CHK CLK et réglez le cadran A sur l'heure actuelle. Si le voyant reste allumé, l'horloge est correcte. Sinon, répétez la procédure de réglage de l'heure.

Comment entretenir le programmateur ?

Nettoyez régulièrement le filtre intégré pour éviter les obstructions. Remplacez les piles une fois par an (de préférence au début de la saison). En hiver, retirez les piles et rangez l'appareil à l'abri.

MODE D'EMPLOI WTA 2875 RAIN BIRD

PROGRAMMATEUR D'ARROSAGE ÉLECTRONIQUE

Manuel d'utilisation

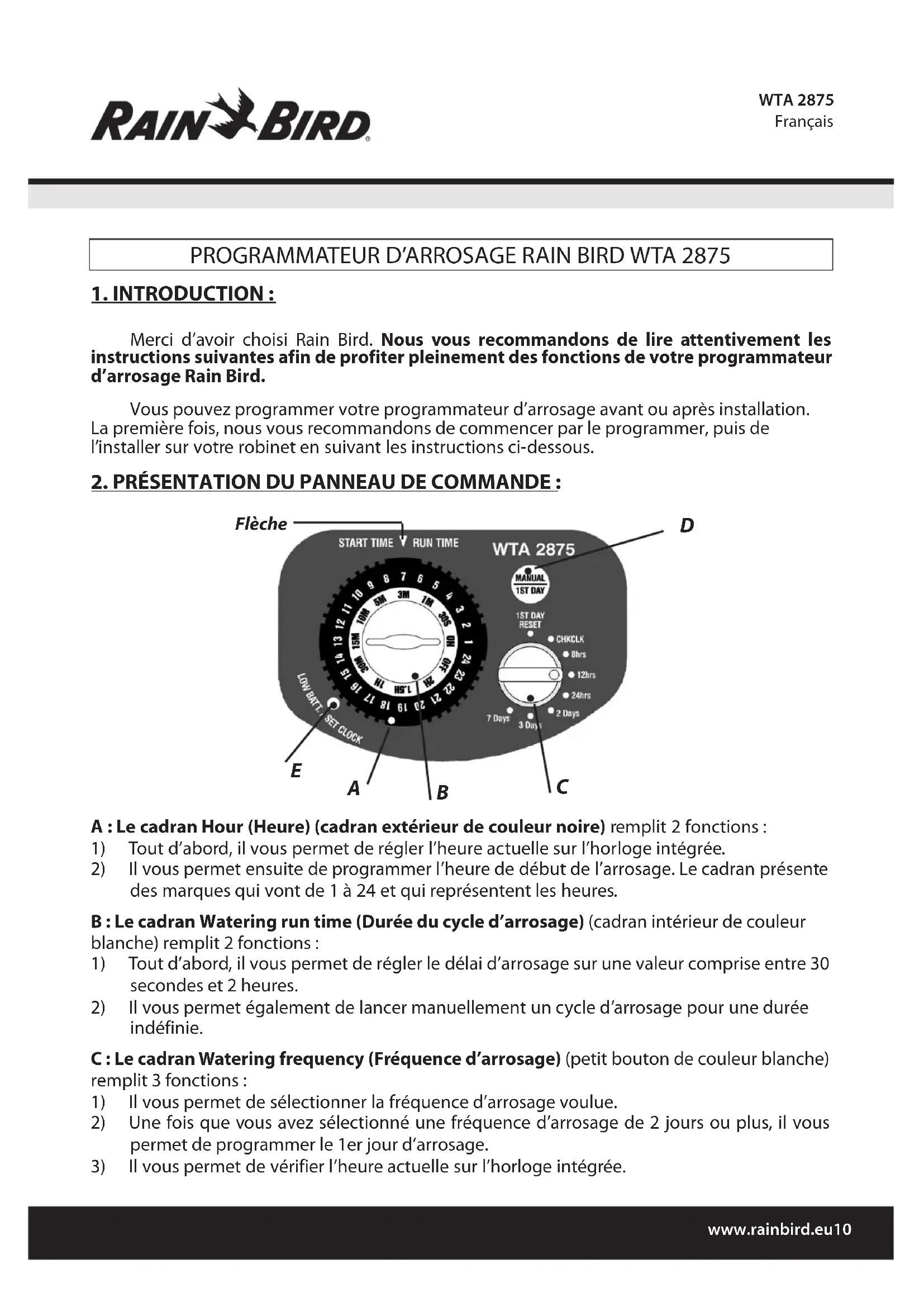

PROGRAMMATEUR D'ARROSAGE RAIN BIRD WTA 2875

1. INTRODUCTION:

Merci d'avoir choisi Rain Bird. Nous vous recommendons de dire attentivement les instructions suivantes afin de profiter pleinement des fonctions de votre programmeur d'arrosage Rain Bird.

Vous pouvez programmerer votre programmateur d'arrosage avant ou après installation. La première fois, nous vous recommendons de commencer par le programmerer, puis de l'insteller sur votre robinet en suivant les instructions ci-dessous.

2. PRÉSENTATION DU PANNEAU DE COMMANDE :

A : Le cadran Hour (Heure) (cadran extérieur de couleur noire) remplit 2 fonctions :

1) Tout d'abord, il vous permet de régler l'heure actuelle sur l'horloge intégrée.
2) Il vous permet ensuite de programmermer l'heure de début de l'arrosage. Le cadran presente des marques qui sont de 1 à 24 et qui représentent les heures.

B: Le cadran Watering run time (Durée du cycle d'arrosage) (cadran interieur de couleur blanche) remplit 2 fonctions :

1) Tout d'abord, il vous permet de régler le début d'arrosage sur une valeur comprise entre 30 secondes et 2 heures.
2) Il vous permet également de lancer manuellement un cycle d'arrosage pour une durée indéfinie.

C: Le cadran Watering frequency (Fréquence d'arrosage) (petit bouton de couleur blanche) remplit 3 fonctions:

1) Il vous permet de selectionner la fréquence d'arrosage voulue.
2) Une fois que vous avez sélectionné une fréquence d'arrosage de 2 jours ou plus, il vous permet de programmermer le 1er jour d'arrosage.
3) Il vous permet de vérifier l'heure actuelle sur l'horloge intégrée.

D:Le bouton pousson Manual/1st day (Mode manuel/1er jour) (petit bouton pousson D de couleur blanche) remplit 2 fonctions :

1) Il vous permet de sélectionner le premier jour d'arrosage au moment où vous sélectionnez une fréquence d'arrosage de 2 jours ou plus.
2) Il vous permet également de lancer manuellement un cycle d'arrosage pour une durée préprogrammée.

E:Levoyant lumineux remplit 4 fonctions. Il fournit les informations suivantes :

1) Position incorrecte de l'un des cadrans (1 clignotement par seconde)
2) Piles déchargees (1 clignotement toutes les 2 secondes)
3) Réglage correct de l'heure actuelle (voyant éclairé pendant 10 sec.) au moment où vous remplacez les piles.
4) Réglage correct de l'heure actuelle (voyant restant allumé) lorsque vous souhaitez vérifier l'affichage actuel de l'horloge.

3.PROGRAMMATION:

3-1 HEURE ACTUELLE:

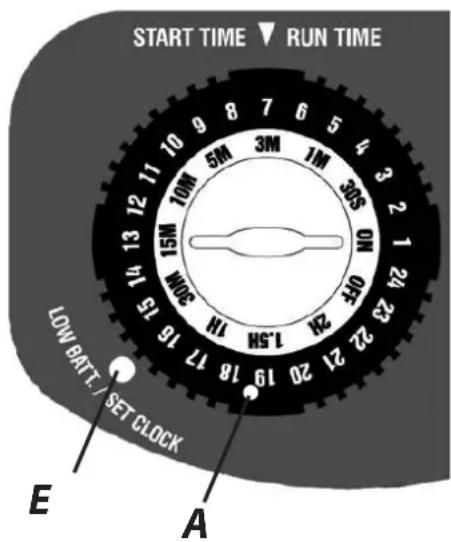

Réglez le cadran noir (A) sur l'heure actuelle avant demettre en place les piles.

Remarque: vous ne pouvez pas programmermer les minutes.

Exemple: s'il est 7h10, reglez le cadran sur la position 7, comme l'indique la flèche.

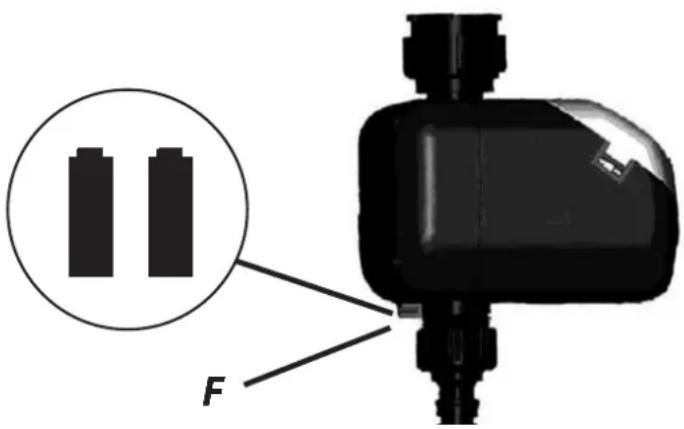

Installes ensuite les piles. Retirez le capot du logement des piles (F) et installez les piles à l'intérieur. Remettez le porte-piles dans le programmateur et voirlez à ce qu'il soit correctement fixé. Dès que les piles sont installées, levoyant E LOW BATT./SET CLOCK (PILES DECHARGÉES/RéGLAGE DE L'HorLOGE) s'allume pendant environ 10 secondes. Cela confirme que l'heure actuelle de l'horloge intégrée correspond à celle du cadran extérieur de couleur noire (A). Vous pouvez maintainant programmermer l'arrosage automatique.

Important :

Utilisez deux (2) piles alcalines 1,5 V (de type AALR6).
- N'utilisez pas de piles rechargeables.
Veillez à ce que les piles et le porte-piles soient parfaitement propres et secs.
Veillez à respecter la polarité des piles telle que l'indique l'étiquette blanche.
- Si vous retirez les piles, l'horloge interne perd l'heure. Lorsque vous remplacez les piles, veillez à ce que le cadran extérieur soit toujours régèle sur l'heure actuelle.

3-2.PROGRAMMATION DE L'ARROSAGE AUTOMATIQUE:

Pour régler le programme d'arrosage automatique, vous doivent définir les éléments suivants :

• Heure du premier cycle d'arrosage (heure de début/start time)
  Durée du cycle d'arrosage (durée de l'arrosage/watering run time)
• Fréquence de l'arrosage (fréquence d'arrosage/ watering frequency)

3-2-1 PROGRAMMATION DE L'HEURE DE D'EBUT:

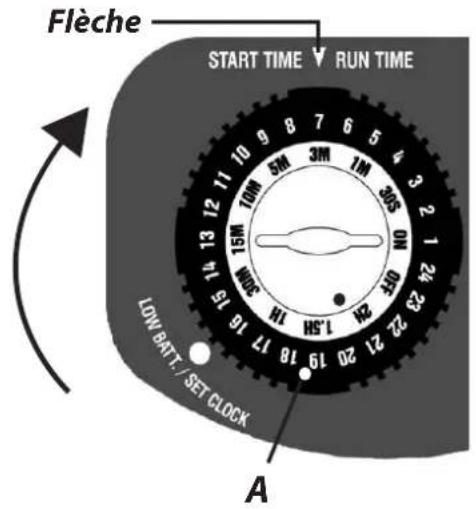

Réglez le cadran de couleur noir (A) sur l'heure de début souhaitation. L'heure en question doit se trouver précisé au-dessous de la flèche. Le cadran de couleur noir (A) présente des marques par incréments de 1 heures.

Remarque: comme nous l'avons vu precedemment, il est impossible de programmer les minutes de l'heure actuelle. Par conséquent, l'heure de début peut être différée.

Exemple: si vous avez configuré l'heure actuelle sur 12h00 alors qu'il était 12h10, l'arrosage commencera à 7h10 si vous reglez l'heure de début sur 7h00.

3-2-2 PROGRAMMATION DE LA DUREE D'ARROSAGE:

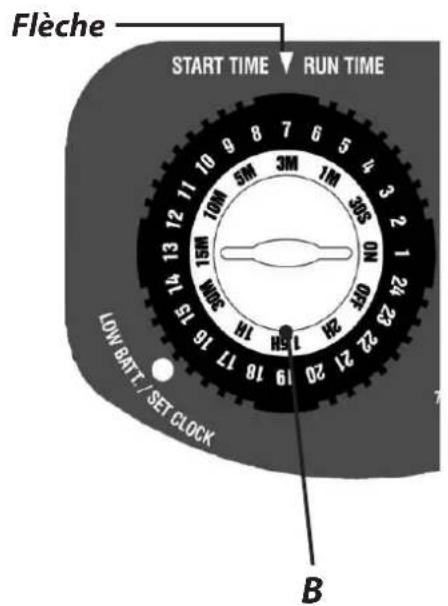

Réglez simplement le cadran de couleur blanche (B) sur la durée de cycle d'arrosage souhaïée en la positionnant précisé sous la flèche. Dans l'exemple ci-dessous, la durée de cycle est de 3 minutes.).

3-2-3 FREQUENCY D'ARROSAGE PROGRAMMATION:

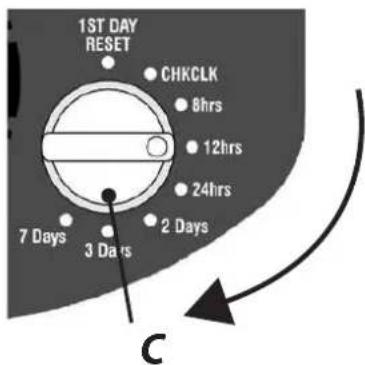

Vous pouvez désir d'arroser toutes les 8 heures/toutes les 12 heures/une fois par jour/un jour sur 2/un jour sur 3 ou une fois par semaine.

Marques

duprogrammateurExplications

8h
12h
24h
2 jours
3 jours
7 jours

Arrosage toutes les 8 heures

Arrosage toutes les 12 heures

Arrosage une fois par jour

Arrosage un jour sur 2

Arrosage un jour sur 3

Arrosage une fois parSEMaine

Si vous choisissez d'arroser toutes les 8 heures, toutes les 12 heures ou une fois par jour, faites simplement tournier le petit bouton blanc (C) sur la fréquence d'arrosage souhaïée.

Si vous choisissez d'arroser tous les 2 jours, tous les 3 jours ou une fois par这段时间, vous pouvez définir le 1er jour d'arrosage. Pour programmerme le 1er jour d'un cycle d'arrosage, reglez le bouton (C) sur 1st Day Reset (Réinitialisation du 1er jour).

Vous pouvez ensuite decide si le 1er cycle d'arrosage doit commencer aujourd'hui, demain ou après-demain. Appuyez simplement sur le bouton pouvoir Manual/1st Day (D) (Mode manuel/1er jour) en suivant les indications de l'organigramme ci-dessous.

Action Résultat

Appuyez une fois sur le bouton Manual/1st day (Mode manuel/1er jour)
Appuyez deux fois sur le bouton Manual/1st day (Mode manuel/1er jour)
Appuyez trois fois sur le bouton Manual/1st day (Mode manuel/1er jour)

Le cycle débutera aujourd'hui
Le cycle débuteraDemain
Le cycle débutera après-demain

Une fois que vous avez terminé, placez le bouton (C) sur la fréquence d'arrosage souhaïée (2 jours/3 jours/7 jours)

Exemple : nous sommes mardi et vous souhaitez programme un arrosage hebdomadaire le jeu.

• Reglez le bouton (C) sur 1st Day Reset (Réinitialisation du 1er jour).

• Appuyez 3 fois sur le bouton Manual/1st Day (D) (Mode manuel/1er jour) pour passer de mardi (1ere activation), à mercredi (2e activation), puis à jours (3e activation). Levoyant doit clignoter chaque fois que vous appuyez sur le bouton.

• Reglez ensuite le bouton (C) sur 7 Days (7 jours)

Votre programmeur est désormaisprogramme pour un arrosage automatique. Vous pouvez maintainant I'installer sur votre robinet.

4. INSTALLATION

Vous pouvez visser directement votre programmeur d'arrosage Rain Bird WTA 2875 sur un robinet standard (3/4" ou 21X 27).Vous pouvez connecter un tuyau au bas du programmeur à l'aide de l'adaptateur de connexion rapide de couleur noire (H) fourni. Avant de visser l'adaptateur, veiliez a ce que le joint en caoutchouc noir à l'intérieur soit correctement positionné.

Important :

• Placez toujours vous programmeur en position verticale.
• Veillez à ce que le filtré soit correctement positionné dans l'écrou en plastique (G).
  N'utilisez ni produits chimiques, ni ruban détanchéité sur le filetage lorsque vous installez leprogrammateur sur le robinet. Le contrôle est doté d'un joint intégré évitant toute fuite.
• Commencez à visser manuellement l'écrou en plastique (G) sur le robinet.
• Avertissement: l'écrou doit se visser très facilement sur le robinet au moins pendant les 2 premiers tours. Dans le cas contraire, cela signifie que le programmeur n'est pas correctement aligné sur la sortie du robinet. Dévissez-le et réessayez avec précaution.
• ÀpRES au moins 2 tours, l'écrou doit commencer à être plus difficile à visser. Serrez-le manuellement en lui faisant faire encore un tour. N'utilise pas d'outils susceptibles d'endommager le filetage.
• Avertissement : si vous connectez un tuyau au bas du programmateur, ne tirez pas sur le tuyau. Vous risqueriez d'endommager le programmateur.

5.ARROSAGE MANUEL

Vous pouvez également lancer l'arrosage manuellement : Option 1 : arrosage avec arrêt manuel.

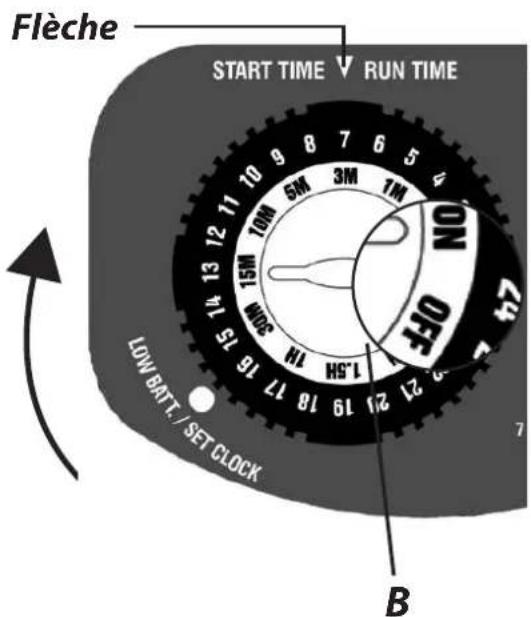

Pour arroser pendant une période de temps illimitée, réglez le cadran (B) de durée du cycle d'arrosage sur ON (Marche) sous la flèche. L'arrosage débutera au bout de 2 secondes.

AVERTISSEMENT : les cycles lancés manuellement doivent ensuite etre arrêtes manuellement. L'arrosage continuera jusqu'à ce que vous rameniez le cadran en position OFF ou sur une position d'arrosage automatique (durée d'arrosage).

Option 2: arrosage avec arrêt automatique.

Si vous souhaitez que l'arrosage s'arrête automatique au terme de la même durée programmée que pour l'arrosage automatique (de 30 secondes à 2 heures), appuyez une fois sur le petit bouton blanc (D) portant la marque Manual/1st day (Mode manuel/1er jour). L'arrosage démarre et se poursuit pendant la durée de cycle programmée, puis s'arrête automatique.

6. VERIFICATION DE LA FONCTION D'HORLOGE:

Pour vérifier que l'horloge interne du programmateur correspond à l'houre actuelle, positionnez le bouton Watering Frequency (Fréquence d'arrosage) (C) en position CHKCLK. Réglez ensuite le cadran noir des heures (A) sur l'houre actuelle qui doit alors se trouver sous la flèche. Si la programmation de l'horloge interne est correcte, levoyant (E) reste allumé. Sinon, repêzez la procédure de réglage de l'horloge décrite au point 2.

7. VOYANT CLIGNOTANT/AVERTISSEMENT:

Si levoyant LOW BATT./SET CLOCK (PILES DECHARGÉES/RéGLAGE DE L'HorLOGE) (E) clignote :

• Un clignotement par seconde : l'un des cadrans (A, B or C) n'est pas regle correctement (il se trouve entre deux marques).
• Un clignotement toutes les 2 secondes : les piles sont sont totalement déchargeés (la charge d'énergie n'est pas suffisante pour permettre la commande correcte de votre programmeur d'arrosage). Vous devez les replacer par des piles neuves (piles alcalines 1,5 V de type AA-LR6)

8. REMARQUES:

À tout moment :

• Vous pouvez arrêter immédiatement un cycle d'arrosage manuel ou automatique en réglient le cadran blanc (B) sur OFF (Arrêt) (sauf si les piles sont trop déchargeés).
  -若您 pouvez modifier l'heure de début en modifiant la position du cadran A.
• -若您 pouvez modifier la durée d'arrosage en changeant la position du cadran B.
• • Voupsoupiez modifier la frquence d'arrosage en changeant la position du cadran C.

9. MAINTENANCE:

Vieteprogrammateur d'arrosage est concu pour garantir un fonctionnement fiable pendant des années. Toutefois, certaines precautions sont nécessaires:

Lorsque le programmateur n'est pas utilisé pendant une période prolongée (par exemple, pendant l'hiver), retirez les piles et rangez votre programmateur à l'abri.
Le filtrde doit etre regulierement nettoyepour eviter qu'il ne s'obtrue.
- Nous vous recommendons de remplacer les piles par des nuves une fois par an (par exemple, au début de chaque saisson d'arrosage).
Utilisez uniquement de I'eau claire avec voite programmeur d'arrosage.

RÉSOLUTION DES PROBLEMES RENCONTRÉS

Symptôme Cause	Solution
Levoyant (E) clignote une fois par seconde	- L'un des cadrans A, B, ou C se trouve entre 2 marques.	- Vérifiez que chaque cadran est bien positionné.
Levoyant (E) clignote toutes les 2 secondes	- Piles déchargées - Remplacez les piles par des neues. Veillez à régler à nouveau l'heure actuelle.
Il existe une fuite d'eau au niveau de l'écrou du timer (G) et du robinet.	- Le programmateur n'est pas aligné correctement sur la sortie du robinet. - Le filtre avec joint intégré est manquant - L'écrou n'est pas assez serré - La sortie du robinet ne présente pas une surface plate garantissant une étanchéité suffisante	- Dévissez le programmateur et réinstallé-le correctement en suivant les instructions prsentées dans ce manuel. - Veillez à ce que le filtre soit en place et tourné dans le bon sens. - Serrez fermement l'écrou. - Nettoyez la sortie du robinet ou changez de robinet
Il existe une fuite d'eau au niveau de l'adaptateur de tuyau (H).	- Absence de joint. - Adaptateur insuffisamment serré. - Le connecteur de tuyau n'est pas correc-tement installé.	- Veillez à ce que le joint soit en place. - Serrez l'adaptateur. - Réinstallé correctement le connecteur de tuyau sur l'adaptateur.
Le programmateur ne lance pas l'arrosage lorsque le cadran B seTrouve en position ON (Marche).	- Le robinet est fermé ou aucune alimentation en eau n'a lieu. - Les piles sont déchargées. - Les piles ne sont pas tournées dans le bon sens dans le portepiles	- Ouvrez le robinet. Vérifiez qu'il y a de l'eau. - Remplacez les piles par des neues - Placez les piles conformément aux instru-tions de l'étiquette blanche figurant dans le portepiles.
Le programmateur ne met pas fin à l'arrosage lorsque le cadran B seTrouve en position OFF (Arrêt).	- le portepiles n'est pas correctement verrouillé. - Les piles sont déchargées. - Les piles ne sont pas tournées dans le bon sens dans le portepiles. - Les piles ou l'porte-piles sont humides ou sales	- Veillez à ce que le portepiles soit correctement fixé. - Remplacez les piles par des neues. - Placez les piles conformément aux instru-tions de l'étiquette blanche figurant dans le portepiles. - Nettoyez et séchez les piles et le portepiles
L'arrosage automatique ne démarre pas ou ne démarre pas à l'heure prévue.	Voir colonne de droite - Le cadran B seTrouve en position OFF. - Le cadran C seTrouve en position 1st Day Reset (Réinitialisation du 1er jour) ouCHKclk. - L'heure actuelle n'est pas correctement réglée. - L'heure actuelle a été réglée correctement mais pas sur une heures exacte (ex : alors qu'il était 8h40). - Aucun arrosage n'est prévu ce jour carla fréquence d'arrosage est régée sur tous les 2 jours ou plus.	Commencez par tenter un lancement manuel et en cas d'échec, appliquez les solutions suggériées ci-dessus. - Placez le cadran B sur une position d'heure d'arrosage. - Placez le cadran C sur une position de fréquence - Vérifiez l'heure actuelle en suivant les explications du manuel d'instructions. Configurez-la au besoin. - Réglez à nouveau l'heure actuelle à un moment où l'heure actuelle correspond à une heure exacte. - Modifiez la fréquence ou veillez à avoir programme correctement le premierjour d'arrosage.
L'arrosage automatique ne s'accête pas.	Voir colonne de droite	Tentez un arrêt manuel et en cas d'échec, appliquez les solutions suggériées ci-dessus
