Type de produit	Centrale compacte pour maison intelligente
Marque	Busch-Jaeger
Modèle	83301
Dimensions (larg. x haut. x prof.)	6 TE (105 mm) x 90 mm x 65 mm
Poids	0,2 kg
Alimentation secteur	100-240 V~, 50/60 Hz, 1,0 A
Tension du bus	28 V ± 2 V, 0,7 A
Alimentation de la gâche	12 V~, 0,8 A
Sortie sans potentiel de la gâche	30 V AC/DC, 3 A
Sortie sans potentiel de l'éclairage	230 V~, 3 AX
Type de protection	IP20
Température de fonctionnement	-5 °C à +45 °C (23 °F à 113 °F)
Bornes	Monofil : 2 x 0,28 mm² – 2 x 0,75 mm² ; Fil fin : 2 x 0,28 mm² – 2 x 0,75 mm²
Fonctions principales	Contrôle de porte/gâche, éclairage, interphone intérieur/extérieur
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher l'alimentation avant toute intervention.
Sécurité	Danger de mort par choc électrique (100-240 V). Installation et maintenance réservées aux électriciens agréés.
Pièces détachées et réparabilité	Pas de pièces détachées disponibles pour l'utilisateur. Confier toute réparation à un professionnel.
Informations générales	Compatibilité Mode 1 avec appareils fabriqués avant octobre 2015. Manuel complet disponible via QR code ou lien.

FOIRE AUX QUESTIONS - 83301 Busch-Jaeger

Comment installer la centrale 83301 de Busch-Jaeger ?

L'installation doit être réalisée par un électricien agréé. Coupez l'alimentation secteur avant de brancher les bornes. Respectez les tensions indiquées (100-240 V secteur, 28 V bus).

Quelle est la tension d'alimentation de la centrale ?

L'alimentation secteur est de 100-240 V~, 50/60 Hz, 1,0 A. La tension du bus est de 28 V ± 2 V, 0,7 A.

Puis-je utiliser cette centrale avec un interphone existant ?

Oui, elle est conçue pour fonctionner avec des interphones intérieurs et extérieurs compatibles. Vérifiez la compatibilité des bus (28 V).

Comment régler la temporisation de la gâche ?

La temporisation de la gâche se règle via le bornier (borne 1). Reportez-vous au schéma de la notice pour les valeurs recommandées.

Que faire si la centrale ne s'allume pas ?

Vérifiez l'alimentation secteur, le fusible, et les connexions. Si le problème persiste, contactez un électricien.

Est-ce que la centrale est compatible avec les appareils récents ?

Oui, mais en Mode 1, seuls les appareils fabriqués avant octobre 2015 sont compatibles. Pour les modèles plus récents, utilisez le Mode 2.

Quelle est la protection IP de la centrale ?

L'indice de protection est IP20, ce qui signifie qu'elle est protégée contre les corps solides de plus de 12,5 mm mais non contre l'eau.

Comment nettoyer la centrale ?

Débranchez l'alimentation, puis nettoyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques.

Puis-je remplacer moi-même la centrale ?

Non, le remplacement doit être effectué par un électricien qualifié en raison des tensions élevées (100-240 V).

Où trouver le manuel complet ?

Le manuel complet est disponible en scannant le code QR sur l'appareil ou via le lien dans la section 'Service' de notre site.

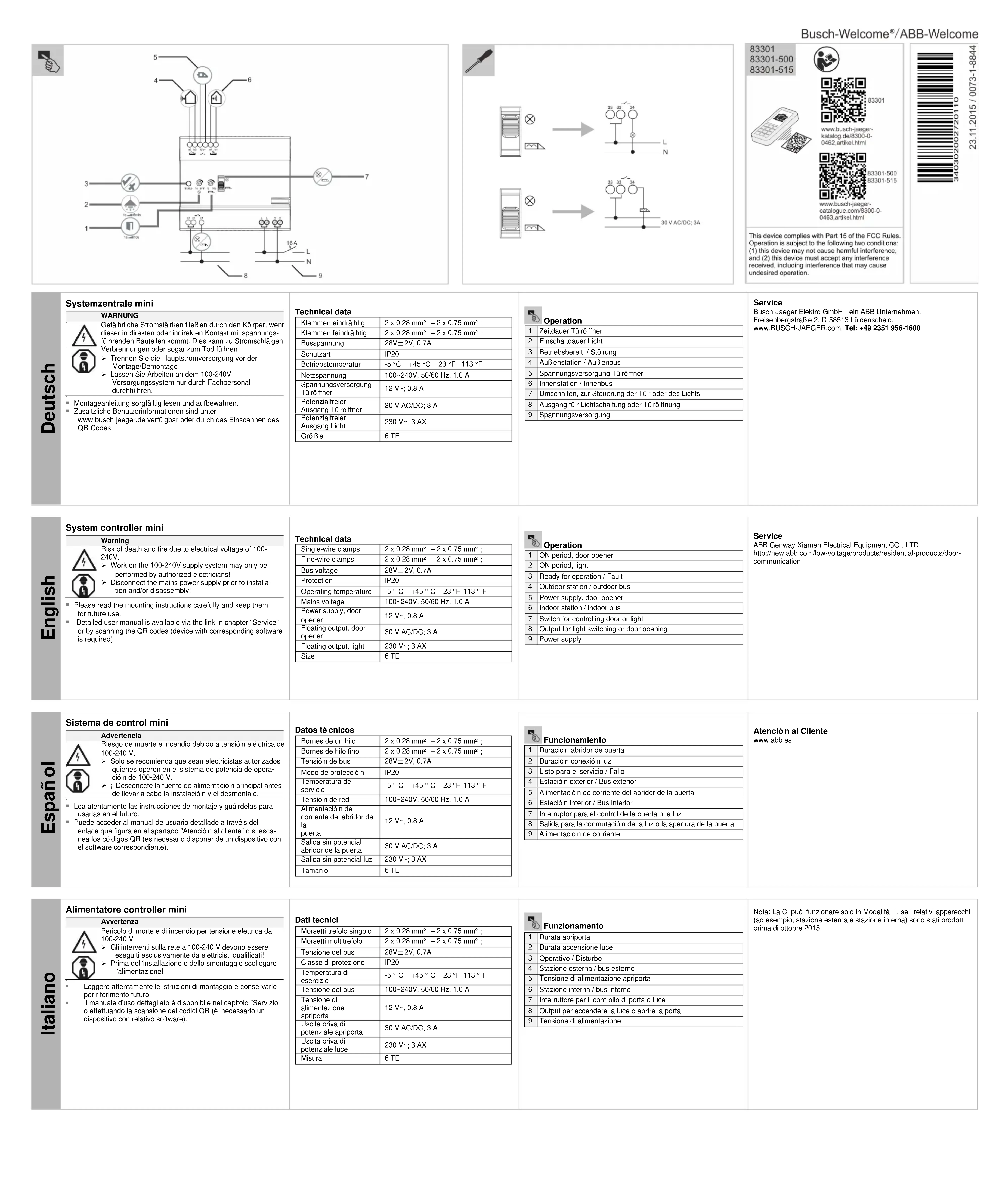

MODE D'EMPLOI 83301 Busch-Jaeger

Centrale compacte unité

Avertissement

Danger de mort et d'incendie en raison des tensions é lectriques de 100-240 V.

Seuls les é lectriciens autorisé s peuvent effectuer des travaux sur des systè mes d'alimentation 100-240 V Dé branchez l'alimentation secteur avant l'installation et / ou le dé montage !

Lisez attentivement les instructions de montage et conservez-les pour toute utilisation future.

Le manuel de l'utilisateur complet est disponible via le lien dans le chapitre « Service » ou en scannant le code QR (un appareil avec le logiciel correspondant est né cessaire).

Onné es techniques

Bornes monofil	2 x 0.28 mm ^2 – 2 x 0.75 mm ^2 ;
Bornes pour fil fin	2 x 0.28 mm ^2 – 2 x 0.75 mm ^2 ;
Tension de bus	28V± 2V, 0.7A
Type de protection	IP20
Tempé rature de fonctionnement	-5 °C – +45 °C 23 °F– 113 °F
Tension du secteur	100~240V, 50/60 Hz, 1.0 A
Alimentation de la gâ che	12 V~; 0.8 A
Sortie sans potentiel de la gâ che	30 V AC/DC; 3 A
Sortie sans potentiel de l'é clairage	230 V~; 3 AX
Taille	6 TE

Fonctionnement

1	Temporisation de la gâ che
2	Temporisation de l'é clairage
3	Prê t au service / Dé faut
4	Interphone exté rieur / bus exté rieur
5	Alimentation de la gâ che
6	Interphone inté rieur / bus inté rieur
7	Interrupteur pour contrô ler la porte ou la lumière
8	Sortie pour allumer la lumière re ou ouvrir la porte
9	Alimentation é lectrique

Remarque : Le CI peut fonctionner sur le Mode 1 uniquement si les appareils connexes (par ex. la station exté rieure et la station inté rieure) ont été fabriqué s avant octobre 2015.
