Caractéristiques	Détails
Type de hotte	Hotte murale
Dimensions (L x P x H)	90 cm x 50 cm x 70 cm
Débit d'air maximum	800 m³/h
Niveaux de puissance	3 niveaux de puissance + mode intensif
Éclairage	LED intégrées
Filtre à graisse	Filtre en aluminium lavable
Filtre à charbon	Compatible pour fonctionnement en mode recyclage
Installation	Installation murale, nécessite un conduit d'évacuation
Niveau sonore	Max 65 dB
Consommation énergétique	Classe énergétique A
Garantie	2 ans
Conseils de maintenance	Nettoyage régulier des filtres, remplacement du filtre à charbon si utilisé en mode recyclage
Mesures de sécurité	Installation conforme aux normes électriques, éloigner des sources de chaleur
Accessoires inclus	Kit de montage, filtres à graisse

FOIRE AUX QUESTIONS - KS905SXE2 SMEG

Comment nettoyer les filtres de la hotte SMEG KS905SXE2 ?

Pour nettoyer les filtres, retirez-les de la hotte et plongez-les dans de l'eau chaude savonneuse pendant environ 15 minutes. Frottez doucement avec une éponge, rincez et laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord que la hotte est correctement branchée à une prise électrique fonctionnelle. Si elle est branchée, vérifiez le disjoncteur ou le fusible. Si le problème persiste, contactez le service client.

Comment réduire le bruit de ma hotte SMEG KS905SXE2 ?

Assurez-vous que la hotte est correctement installée et fixée. Un bruit excessif peut également provenir de filtres encrassés ou d'une mauvaise circulation d'air. Nettoyez les filtres et vérifiez l'extraction d'air.

Quelle est la puissance d'aspiration de la hotte SMEG KS905SXE2 ?

La hotte SMEG KS905SXE2 a une puissance d'aspiration maximale de 740 m³/h, ce qui la rend efficace pour la plupart des cuisines.

Comment changer l'ampoule de ma hotte ?

Pour changer l'ampoule, éteignez la hotte et débranchez-la. Retirez le cache de l'ampoule en le faisant tourner dans le sens antihoraire. Remplacez l'ampoule par une ampoule de type similaire et remettez le cache en place.

Est-ce que la hotte SMEG KS905SXE2 peut être utilisée en mode recyclage ?

Oui, la hotte peut être utilisée en mode recyclage avec un filtre à charbon approprié. Assurez-vous d'installer le filtre correctement pour un fonctionnement optimal.

Quels types de filtres sont compatibles avec la hotte SMEG KS905SXE2 ?

La hotte utilise des filtres à graisse en aluminium et des filtres à charbon actifs pour le mode recyclage. Vous pouvez les acheter auprès de revendeurs agréés ou sur le site officiel de SMEG.

Quelle est la garantie de la hotte SMEG KS905SXE2 ?

La hotte est généralement couverte par une garantie de 2 ans, qui couvre les défauts de fabrication. Conservez votre preuve d'achat pour faire valoir la garantie.

MODE D'EMPLOI KS905SXE2 SMEG

150 0 b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2b2

：

一

均为1, y ≤ 1

J

aaiia

.

·

S OBC = S BOC + S_ BOC

( 0,12) ± 1

:pa

S OBC = S COD + S_ BOC

（）

·

120 120

.

• Avant d'instructor et/ou d'utiliser la hotte litre attentivement les consignes.
• Le producteur décline toute responsabilité pour les dommages causés dus à une installation incorrecte ou non conforme aux règles de l'art.
• Il est conseilé de faire executer toutes les opérations relatives à l'installation et au réglage par un personnel qualifié.
• Lorsque la hotte est enlevée de l'emballage, en vérifier son état. Si le produit estendommagé, ne pas l'utiliser et contacter le réseau d'assistance Smeg.
• Avant d'effectuer tout raccordement, s'assurer que la tension de réseau corresponde à la tension indiquée sur l'étiquette caractéristique située à l'intérieur de l'ordinateil.
• Pour les appareils de Classe I, vérifier que l'installation électrique domestique garantisse un déchargement à la terre correct.
• La distance minimum entre la plaque de cuisson et la partie inférieure de la hotte doit être d'au moins 650 mm.
• L'air aspiré ne doit pas être convoyé dans un conduit utilisé pour l'évacuation des fumées des appareils alimentés au gaz ou avec d'autres combustibles.
• Raccorder la sortie de l'air aspiré par la hotte aux conduits d'évacuation des fumées d'un diamètre interne ajustat et non inférieur à 120 mm.
• Prévoir toujours une aération ajustée du local lorsque la hotte ou les apparêils à gaz sont utilisés en même temps.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant ou par son service d'assistance technique ou de toute façon par une personne ayant une qualification similaire afin de prévenir tout risque.
• Respecter les prescriptions de lois concernant l'expulsion de l'air à evacuer dans le fonctionnement aspirant de la hotte.

USAGE

• Ne pas cuisiner ou frire de façon à provoquer des flammes{nues très intenses qui peuvent etre attirées par la hotte en fonction et provoquer un incendie.
• Ne pas flamber sous la hotte de cuisine ; danger d'incendie
• La hotte peut etre utilisee par des enfants de moins de 8 ans et par

des personnes ayant les capacités physiques, sensorielles ou mentales réduites ou sans experience ou connaissance nécessaire, à condition qu'ils soient sous surveillance ou après qu'ils aient reçu les instructions relatives à l'utilisation sure de l'appareil et à la compréhension des dangers inherents.

• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• ATTENTION : Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec des appareils de cuisson.

ENTRETIEN:

• Avant d'effectuer toutes les opérations d'entretien ou de nettoyage, débrancher l'appareil de l'alimentation électrique.
• Effectuer un entretien soigné et ponctuel des filtres selon les fréquences conseillées par le fabricant.
• Pour le nettoyage des surfaces de la hotte il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

• Le nettoyage et l'entretien destinés à être effectuels par l'utilisateur ne doivent pas été réalisés par des enfants sans surveillance ;;

• LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ SI LES INDICATIONS DÉCRITES CI-DESSUS N'ONT PASÉTÉ RESPECTÉES. UTILISATION :

• Cet apparéil a été consq pour être utilisé comme hotte ASPIRANTE (evacuation de l'air à l'extérieur) ou FILTRANTE (recyclage de l'air à l'intérieur).

• VERSION ASPIRANTE : Pourmettre la hotte en version aspirante, raccorder l'entrée du moteur, à l'aide d'un tuyau rigide ou flexible d'un diametre interne adéquat et non inférieur à 120 mm, directement à l'évacuation extérieure des vapeurs et d'odeurs.

NB. Enlever les évventuels filtrés anti-odeur au charbon actif.

• VERSION FILTRANTE: S'il est impossible d'évacuer vers l'extérieur, la hotte peut être transformée en hotte filtrante. Dans cette version l'air et les vapeurs sont épures des filtres anti-odeur au charbon actif et remis en circulation à travers les grilles d'aération latérales du conduit de la fumée.

Remarque: l'utilisation de la hotte dans la version filtrante peut entraîner une augmentation du niveau sonore perçu.

CONSIGNES POUR L'INSTALLATION :

La hotte est munie de tous les accessoires nécessaires à l'installation. La distance minimale entre le plan inférieur de la hotte et la plaque de cuisson doit être au moins de 650 mm (Fig. 1). Si l'entrée du moteur est munie d'un clapet de non-retour des fumées, s'assurer qu'il puisse s'ouvrir et se fermer librement.

Pour facilitier l'installation il est conseillé de suivre les opérations indiquées ci-après :

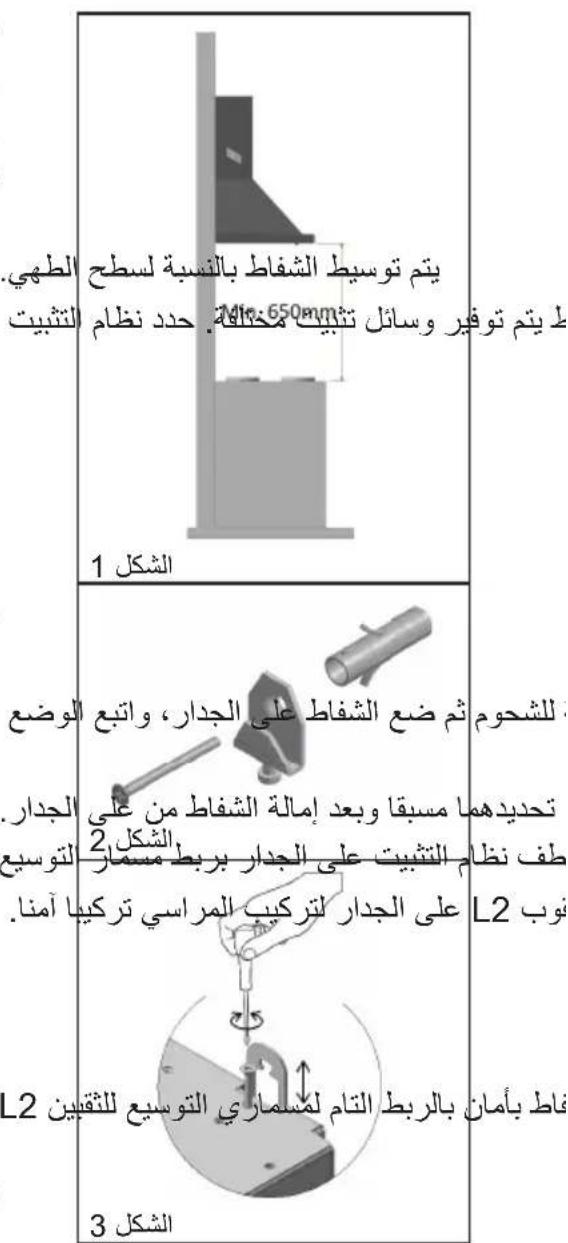

1) La hotte doit être centrée par rapport à la plaque de cuisson.
2) Selon le modele de hotte, differents modes d'installation ont ete prevus. Determininer le propre systeme de fixation parmi les suivants :

a) 2 crochets de nivellement avec fixation à l'aide de chevilles à expansion fournies (fig 2)
b) Etrier de nivellement à l'avant avec fixation à l'aide de chevilles à expansion fournies (fig. 3)
c) Pour les modèles en ile faire ↔reference à l'annexe d'installation spécifique.

N.B.: Les systèmes de fixation a) et b) sont placés l'arrière de la hotte dans les trous L1 (Fig. 5).

3) Enlever les filtres anti-graisse, positionner la hotte sur le mur et tracer la position de reference des trous pour l'ancrage du système correspondant de fixation.
4) Effectuer les 2 trous tracés au préalable après avoir enlevé la hotte du mur.
5) Ancrer le système de fixation au mur en serrant la chevelle à expansion.

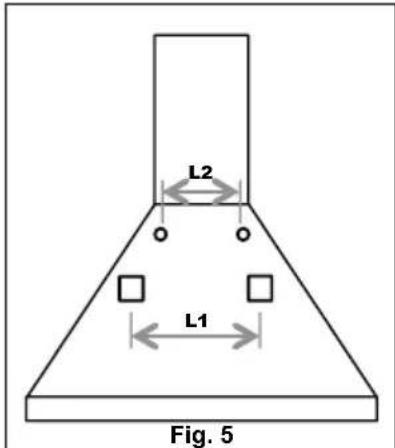

6) Tracer sur le mur les trou s L2 pour fixer en toute securite les chevilles dans les trou. (chevilles fournies)
7) Suspendre la hotte au système de fixation (fig. 2 et 3) et effectuer la mise a niveau en agissant sur la vis de réglage.
8) Fixer en sécurité la hotte en serrer à fond les deux vis à expansion des trous L2

SYSTEME DE ConnEXION DE L'AIR :

Version ASPIRANTE: Raccorder à la sortie du moteur le conduit d'expulsion des fumées d'un diamètre interne 0150 mm. Le conduit d'expulsion ne doit pas avoir un inférieur à 120 mm.

Attention si la hotte est munie de filtrre au charbon actifs, celui-ci doit'être retire (voir la page 8)

Déviation pour l'Allemagne :

Lorsque la hotte de cuisine et les apparèils alimentés avec une énergie autre que l'énergie électrique sont en marche simultanément, la pression négative dans le local ne doit pas dépasser 4 Pa (4 x 10 ^-5 bar).

Fig. 1

Fig. 2

Fig. 3
0150

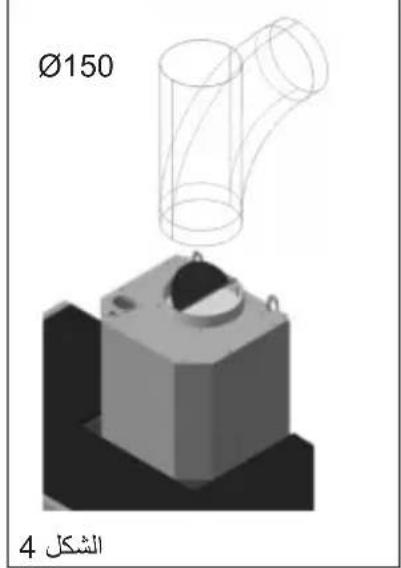

Fig. 4

Version FILTRANTE :

Laisser libre l'entrée du moteur. Installer les filtres au charbon actif comme illustré à la page 8.

Si la hotte n'est pas équipée de filtré au charbon actif il faut l'acheter séparément en s'adressant au centre Smeg autorisé le plus proche.

Pour certains modèles on a prévu de série un groupe de raccord (fig.6) à fixer au mur à l'aide de chevilles à expansion à une hauteur appropriée de manière à canaliser le flux de l'air en correspondance avec les fentes du conduit de la fumée. Insérer latéralement les rallonges R2 sur le raccord R1. Raccorder le raccord R1 à la sortie du corps de la hotte au moyen d'un tuyau d'un diamètre D.150 mm.

MONTAGE DES CONDUITS DE LA FUMEE (fig. 7):

Positionner l'étrier du conduit de la fumée, unique ou en deux pieces (K), à la limite supérieure souhaitation.

Tracer les deux troughs sur le mur pour fixer l'étrier. Percer et fixer l'étrier avec les chevilles à expansion fournies.

Positionner soigneusement le groupe conduit de la fumée sur la hotte. Fixer le conduit de la fumée à l'aide des vis Z sur la hotte. Prolonger avec attention le conduit de la fumée jusqu'à la limite supérieure.

Bloquer à l'aide des vis L le conduit de la fumée supérieur à l'étrier du conduit K.

RACCORDEMENT ÉLECTRIQUE

• Il est recommandé de faire executer les opérations de raccordement électrique par un installateur qualifié.

En cas de raccordement électrique direct au réseau, il faut interposer entre l'appareil et le réseau un interrupteur bipolaire ayant une ouverture minimum entre les contacts de 3mm , aux dimensions appropriées à la charge et conforme aux normes en vigueur.

CONSIGNES POUR L'EMPLOI

GROUPE DE COMMANDES

Pour utiliser le produit de façon optimale et efficace, il est conseilé de mettre en marche la hotte quelques minutes avant de commencer à cuisiner et prolonger le fonctionnement pendant au moins 15 min après avoir terminé la cuisson ou, quoi qu'il en soit, jusqu'à laplete disparition des odeurs et de la vapeur. Pourmettre en marche la hotte, identifier le type de commande de la hotte et suivre ensuite les indications s'y rapportant:

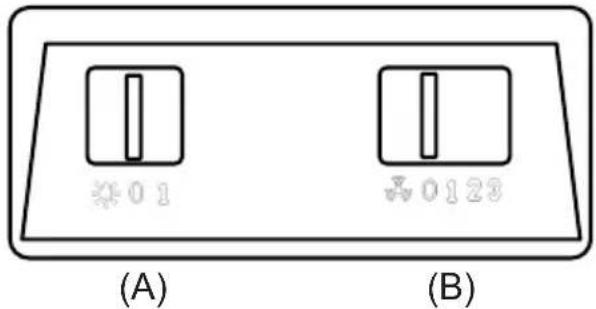

SLIDER:

• Cursor (A) ON/OFF éclairage
• Curseur (B) à quatre positions:

0

Pos.0: OFF Moteur

123

Pos1/2/3: ON/Réglage vitesse

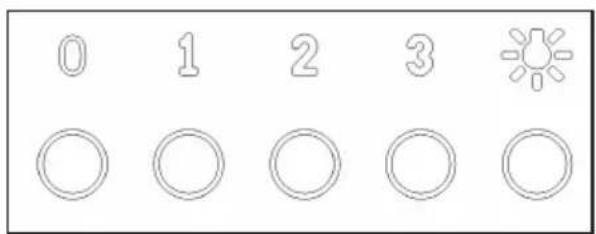

BOITIER DE COMMANDÉ ELECTROMÉCANIQUE:

Touche ON/OFF éclairage

0

Touche OFF moteur

123

Touche allumage/regulation vitesse de la hotte

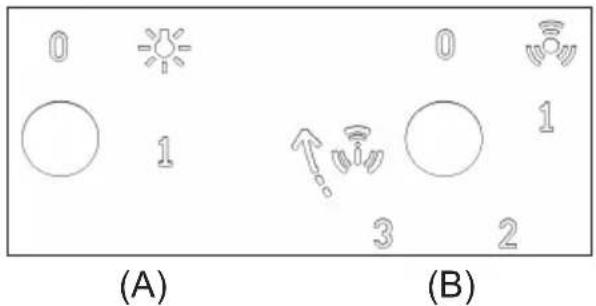

BOUTONS ROTATIFS:

• Bouton rotatif (A): ON/OFF éclairage (0-1)
• Bouton rotatif (B):

0

Position OFF moteur

123

Réglage de la vitesse de la hotte

Activation de la vitesse intensive temporisée

Fonction intensive temporisée :

La fonction intensive temporisée est la modalité de service qui permet à la hotter, pendant une période limitée, d'élaborer son début maxi. L'activation de la vitesse intensive temporisée de la hotte a lieu en tournant dans le sens horsaire le bouton rotatif (B) depuis la position 3. Une fois que la vitesse intensive temporisée a été activée, le bouton sphérique revient automatiquement sur la position 3. La vitesse intensive peut être désactivée en tournant de nouveau la commande (B) dans le sens antihoraire. Au moment où la temporisation de la vitesse intense est terminée, la troisième vitesse est rétablie par défaut.

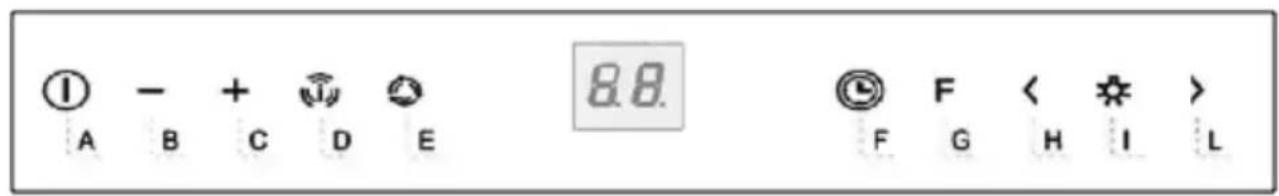

BOITIER DE COMMANDE CAPACITIF 2 CHIFFRES 10 TOUCHES :

Touché Fonction Écran
A Allu me/ Éteint de moteur d'aspiration. Affiche la vitesse configurée.
B Diminue la vitesse d'exercice. Affiche la vitesse configurée.
C Augmente la vitesse d'exercice. Affiche la vitesse configurée.
D	Active la vitesse intensive de n'importe qu'elle vitesse même quand le moteur est étient, cette vitesse est temporisée, au terme du temps le système revient à la vitesse configurée au préalable. Approprié à faire face aux émissions maximum de fumées de cuisson.	Affiche en alternance HI
	En tenant appuyée la touche pendant environ 5 secondes, lorsque toutes les charges sont éteintes (Moteur+Lumière), le blocage du clavier s'active/désactive.	« -- » Blocage clavier activé.
E	Fonction 24H Active le moteur à la première vitesse et permet une aspiration d'environ 10 minutes toutes les heures.	Affiche 24 et le point en bas à droite clignote une fois toutes les secondes, alors que le moteur est en fonction il se désactive en appuyant sur la touche.
	En tenant la touche appuyée pendant 5 secondes environ, lorsque toutes les charges sont éteintes (Moteur+Lumière), en appuyant sur la touche « B » durant l'animation, l'alarme des filtres au charbon actif s'active/désactive.	Affiche pendant 5 secondes une animation rotatoire. "EF" clignote deux fois en activation. "EF" clignote une fois en désactivation.
F	Fonction Delay Active l'extinction automatique retardée de 30'. Indiqué pour compléter l'élimination d'odeurs résiduelles. Peut être activé de n'importe quelles position, se désactive en appuyant sur la touche ou en éteignant le moteur.	Affiche la vitesse d'exercice et le point en bas à droite clignote
G	Quand l'alarme des filtres est en cours, si l'on presse la touche pendant 30 secondes environ, on réinitialise l'alarme.	Une fois que la procédure est terminée, la signalisation affichée au préalable s'éteint: FF signale la nécessité de laver les filtres anti-graisse métalliques. L'alarme commence à fonctionner après 100 heures de travail effectif de la Hotte.. EF signale le besoin de changer les filtres au charbon actif et les filtres anti-graisse métalliques doivent être lavés également. L'alarme commence à fonctionner après 200 heures de travail effectif de la Hotte..
H	Diminue l'intensité d'éclairage chaque fois que l'on appuie sur la touche en mode cyclique.
1 Allume et étient l'installation d'éclairage à l'intensité maximale.
L	Augmente l'intensité d'éclairage à chaque pression de la touche en mode cyclique.

Commande de Blocage du Clavier : on peut bloquer le clavier, par exemple, pour nettoyer la surface en verre, quand le moteur et l'éclairage de la hotte sont éteints. En appuyant pendant 5 secondes environ sur la touche D on peut activer ou désactiver le blocage du clavier qui est toujours confirmé avec :

« -- » Blocage clavier activé.

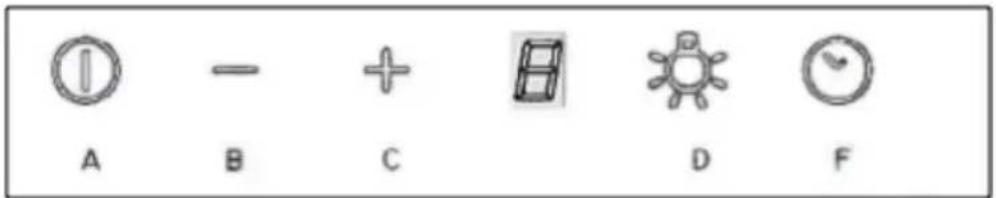

BOITIER DE COMMANDE CAPACITIF 1 CHIFFRE :

TOUCHE	FONCTION ÉCRAN
A ALL	UMER/ÉTEINDRE LE MOTEUR D'ASPIRATION. AFFICHE LA VITESSE CONFIGURÉE
B DIM	NUE LA VITESSE DE FONCTIONNEMENT AFFICHE LA VITESSE CONFIGURÉE
C	AUGMENTÉ LA VITESSE DE FONCTIONNEMENT ACTIVE LA VITESSE INTENSIVE TEMPORISÉE	AFFICHE LA VITESSE CONFIGURÉE CLIGNOTEMENT DE LA VITESSE INTENSIVE TEMPORISÉE
D ALL	UME ET ÉTEINT L'INSTALLATION D'ÉCLAIRAGE
F ACTIV	L'EXTINCTION AUTOMATIQUE RETARDÉE DE 15'. CLIGNOTE

BOITIER DE COMMANDE ÉLECTRONIQUE SOFT TOUCH :

Touche OFF moteur/ Reset filtres

123

Touche allumage/régulation vitesse de la hotte

Activation de la vitesse intensive temporisée

Touche ON/OFF éclairage

La fonction intensive temporisée est la modalité de service qui permet à la hotte, pendant une période limitée, d'elaborer son début maxi.

L'activation de la fonction est visualisée à travers le clignotement de la LED située en correspondence avec la touche. Au moment où la temporisation de la vitesse intense est terminée, la troisième vitesse est rétablie par défaut.

FONCTIONS OPTIONNELLES :

• EXTINCTION AUTOMATIQUE TEMPORISÉE: En appuyant deux fois sur l'une des touches de vitesse du moteur (2-3), on activera la fonction « Extinction automatique temporisée » qui estient aussi bien l'éclairage que le moteur de la hotte après 10 min. L'activation de cette fonction est mise en évidence par le clignotement de la LED immeditatement au-dessus de la touche appuyée.

• NOTIFICATION DE NETTOYAGE DES Filtres : le clignotement-temporaire des 4 LED (programme pour s'activer toutes les 200 h de fonctionnement) indique à l'utilisateur la nécessite de nettoyer/remplacer les filtres.

En appuyant sur la touche OFF il est possible de faire repartir le calcul des 200 h N.B. La pression accidentelle de la touche OFF avant le 200h de fonctionnement ne produit pas la réinitialisation de la mémoire de nettoyage des filtres. Toutes les 200 h de fonctionnement, il est conseillé de nettoyer toutes les filtres gras et de remplacer les filtres à charbon actif.

N.B. Dans certains pays, la version à 4 vitesses est également disponible avec la configuration suivante indiquée :

Toucheresetfiltres

FONCTIONS ET ENTRETIEN :

Avant d'effectuer toute opération d'entretien et/ou de nettoyage, toujours débrancher la hotte de l'alimentation électrique.

Un nettoyage constant garantit un bon fonctionnement et une longue durée de l'appareil, des attentions particulières doivent être portées aux filtres anti-graisse et uniquement pour les hottes filtrantes aux filtres à charbon.

N.B. L'accumulation de graisse dans les panneaux filtrants ne compromet pas seulement le rendement de la hotte mais peut composer également des risques d'incendie.

NETTOYAGE EXTERNE: Le nettoyage externe et interne de la hotte doit être effectué avec un chiffon humide et un détergent liquide neutre, en évitant absolument l'usage de solvants ou de substances abrasives. Il est conseilé d'utiliser des produits spécifique, selon les consignes sur le produit. Il est conseilé d'effectuer le nettoyage de la hotte en frottant l'acier toujours dans le sens de la finition superficielle.

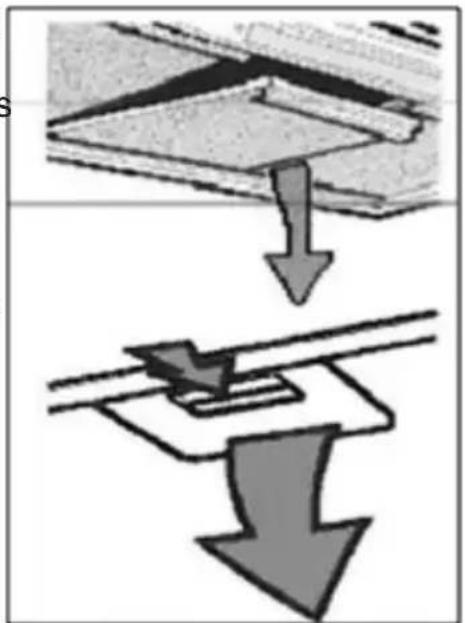

NETTOYAGE DES FILTRES METALLIQUES: Faire très attention aux panneaux filtrants anti-graisse métalliques. L'accumulation de graisse dans les panneaux filtrants neompromet pas seulement le rendement de la hotte mais peut composer également des risques d'incendie. Pour éviter les incendies les filtrres doivent être nettoyés périodiquement au moins une fois par mois ou plus fraisment en cas d'utilisation particulièrement difficile de l'appareil.

Après avoir déterminé le modele de la hotte, enlever un filtre à la fois de la manière indiquée sur les figures ci-contre. Laver soigneusement les filtres à l'aide d'un détergent neutre, à la main ou dans le lave-vaisselle. Remonter les filtres en faisant en sorte que la poignée soit orientée à l'extérieur de la hotte

REEMPLACEMENT DES FILTRES AU CHARBON: (uniquement pour version filtrante) Les filtres au charbon ont la caractéristique deretenir les odeurs jusqu'au moment où le charbon atteint le niveau de saturation. Ils ne peuvent pas etre lavés, ni regénérés, il est donc recommandé de les replacer au moins une fois tous les six mois ou plus fréquemment, en cas d'utilisation particulièrement intensif de la hotte.

Avant de commencer les opérations, vérifier d'avoir débranché la hotte de l'alimentation électrique.

Pour acceder aux filtres au charbon actif, il est nécessaire desteroler les filtres metalliques, comme indiqued plus haut. En s'aidant des figures, identifer le kit de filtres

au charbon fourni avec la hotte.

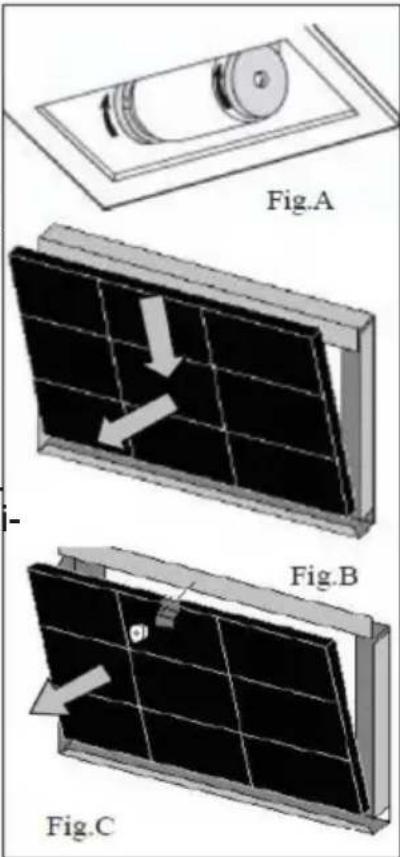

En ce qui concerne le filtré à disque, il suffit de tourner de 90^ , comme indiqué sur la (fig. A) les deux filtres et ensuite les extraire de leur logement.

En présence de filtre à cartouche fixé avec reissorts (fig. B), exercer une pression nécessaire à vaincre la résistance du ressort et donc extraire le filtre.

Avec un filtré à cartouche bloqué avec un étrier et un pommeau fileté (fig. C), dévisser le pommeau, enlever l'étrier de blocage et extraire donc le filtré à charbons actifs. Remonter les filtres au charbon et les filtres métalliques antigraisse en exécutant dans le sens inverse les opérations précédentes.

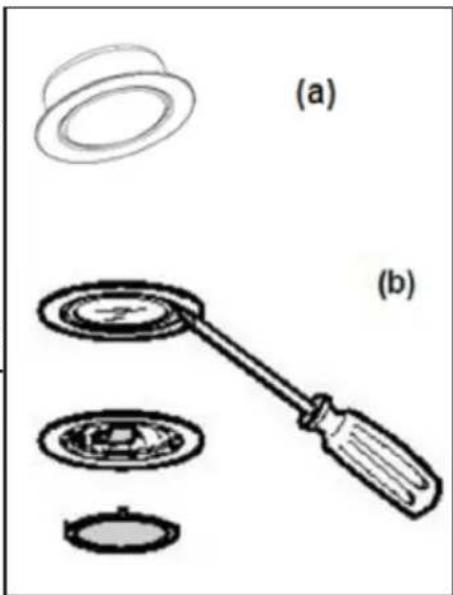

Avant toute opération d'entretien ou de nettoyage, toujours débrancher la hotte de l'alimentation électrique.

En fonction du modele, la hotte peut etre equipee de differents types d'éclairage, avec lampes à LED ou halogenes:

a) À LED: Les sources lumineuses à LED garantissent un nombre d'heures de fonctionnement important. Si leur remplacement s'avéré nécessaire suite à l'usure ou à une panne, il faut replacer l'ensemble du spot. Dans ce cas, s'accorder à l'Assistance technique qualifiée. Cet apparéil est équipé d'une lumière LED blanche de classe 1M selon la norme EN 60825-1: 1994 + A1:2002 + A2:2001; puissance maximum optique émise@439nm : 7μW.

Ne pas observer directement avec des instruments optiques (jumelles, loupe d'agrandissement...).

b) Halogènes: lampe avec raccord G4 puissance 20W et tension 12V. Pour replacer la lampe, enlever à l'aide d'un tournevis l'anneau de support du verre du spot. ÀpRES avoir enlever le verre, retirer la lampe défectueuse de son logement et remonter la nouvelle lampe. Remonter la vitre du spot en la bloquant avec la bague.

Code : ILCOS: HSG/C/UB-20-12-G4

TRAITEMENT DU DEE:

Selon l'art. 26 du Decret Legislatif du 14 Mars 2014, n°49 « Application de la directive 2012/19/sur les déchets d'équipements ELECTriques et Electroniques (DEEE) »

Le symbole de la poubelle barrée reporté sur l'appareil ou sur son emballage indique que le produit doit être collecté séparément des autres déchets à la fin de sa vie utile.

Par conséquent, l'utilisateur devra remetre l'appareil arrivé en fin de vie aux centres communaux de tri sélectif des déchets électrotechniques et électroniques appropriés.

En alternative à la gestion autonome, il est possible de donner l'appareil que l'on souhaite eliminer au revendeur, lors de l'achat d'un nouvel apparéil du type équivalent.

En outre, il est possible de remettre Gratisement, sans obligation d'achat, les produits Electroniques à éliminer ayant des dimensions inférieures à 25 cm, auprès de revendeurs de produits Electroniques ayant une surface de vente d'au moins 400m^2

Le tri sélectif adéquat pour le démarrage successif de l'appareil qui n'est plus utilisé au recyclage, au traitement et à l'élimination compatible avec l'environnement permet d'éviter des effets négatifs possibles sur l'environnement et sur la santé et favorise le réemploi et/ou recyclage des matériaux qui compose l'appareil.
